Produkttyp	Dimmer (Universal-Dimmer)
Marke	Gewiss
Modell	GW90750
Kategorie	Dimmer für DIN-Schiene
Bus-Spannungsversorgung	29 V DC SELV über KNX-Bus
Lastversorgung	230 V AC, 50 Hz
Nennleistung	40-500 VA (je nach Lasttyp)
Kompatible Lasttypen	Glühlampen, Halogenlampen (NV mit Trafo), induktive und kapazitive Lasten
Anzahl der Szenen	8 (Werte 0-63)
Hauptfunktionen	Ein/Aus-Schaltung, Helligkeitseinstellung, Zeitsteuerung, Priorität, Sperre, Slave, Logikfunktionen
Bedienelemente	1 Minitaster für Programmierung, 1 manueller Ein/Aus-Drucktaster
LED-Anzeigen	1 rote Programmier-LED, 1 Ausgangsstatus-LED (grün/rot/gelb blinkend)
Schutzsicherung	2,5 A mit hohem Ausschaltvermögen
Schutzart	IP20
Betriebstemperatur	-5 bis +45 °C
Lagertemperatur	-25 bis +55 °C
Relative Luftfeuchtigkeit	Max. 93% (ohne Kondensation)
Abmessungen	4 TE (Breite 72 mm, Höhe 90 mm, Tiefe 64 mm)
Busanschluss	2-polige Klemme Ø 1 mm
Lastanschlüsse	Schraubklemmen, max. Querschnitt 2,5 mm²
Normen	Niederspannungsrichtlinie 2006/95/EG, EMV 2004/108/EG, EN50428, EN50090-2-2
Zertifizierungen	KNX/EIB
Wartung	Reinigung mit einem trockenen Tuch
Sicherheit	Installation durch qualifiziertes Personal, Spannung vor Anschluss abschalten, 4 mm Abstand zwischen Bus- und Leistungskabeln
Zusätzliche Informationen	Anleitung kostenlos herunterladbar

Häufig gestellte Fragen - GW90750 Gewiss

Wie installiere ich den Dimmer GW90750?

Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Montieren Sie das Gerät auf eine DIN-Schiene von 35 mm, schließen Sie die Busleitung (rot an +, schwarz an -) und die Last an die Schraubklemmen an. Vergessen Sie nicht, die Netzspannung auszuschalten vor dem Anschließen.

Was tun bei Überlast?

Bei Überlast leuchtet die vordere LED rot dauerhaft und der Ausgang wird abgeschaltet. Beseitigen Sie die Ursache und quittieren Sie die Störung durch Drücken des vorderen Drucktasters oder durch Aus-/Einschalten der Netzspannung. Während der Quittierung (5 s) blinkt die LED rot.

Wie verwende ich den lokalen Drucktaster?

Der Drucktaster ermöglicht eine zyklische Ein/Aus-Schaltung, bei der die Helligkeit bei jedem Tastendruck von 0 auf 100% umschaltet. Wenn ein Prioritätsbefehl aktiv ist, werden lokale Befehle ignoriert. Das Verhalten kann über ETS konfiguriert werden.

Welche Lampentypen sind kompatibel?

Der Dimmer unterstützt Glühlampen (40-500 W), Halogenlampen mit Transformator (40-500 W), induktive Lasten (Wicklungstransformatoren) und kapazitive Lasten (elektronische Transformatoren) bis 500 VA.

Wie programmiere ich das Gerät mit ETS?

Verwenden Sie die ETS-Software, um alle Funktionen (Schalten, Dimmen, Szenen usw.) zu konfigurieren. Das Gerät wird über den KNX-Bus erkannt. Einzelheiten zu den Parametern finden Sie im Technischen Handbuch.

Welche Bedeutung haben die LEDs?

Status-LED: aus = Last nicht gesteuert (AUS), grün = Last gesteuert (EIN), rot dauerhaft = Überlast, gelb blinkend = keine Netzspannung, rot blinkend = Quittierung nach Überlast. Eine rote Programmier-LED ist ebenfalls vorhanden.

Wie reinige ich den Dimmer?

Verwenden Sie ein trockenes Tuch zur Reinigung des Geräts. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.

Was ist die maximal zulässige Leistung?

Die maximal zulässige Gesamtleistung beträgt 40 bis 500 VA (oder W) je nach Lasttyp. Einzelheiten entnehmen Sie den technischen Daten.

Kann ich einen Prioritätsbefehl verwenden?

Ja, die Funktion Prioritätsbefehl (Forcen) ermöglicht das Erzwingen einer bestimmten Helligkeit und das Blockieren anderer Befehle. Sie kann über den KNX-Bus aktiviert werden.

Wie quittiere ich eine Überlast?

Nach Beseitigung der Überlastursache quittieren Sie die Störung durch Drücken des vorderen Drucktasters oder durch Aus-/Einschalten der 230 V Netzspannung. Die LED blinkt etwa 5 Sekunden rot und wechselt dann auf grün, wenn die Überlast behoben ist.

BEDIENUNGSANLEITUNG GW90750 Gewiss

Led für die Statusanzeige

Klemmen fur den Anschluss der Last

② Pulsante commande locale

Lokaler Steuertaster

(6) Terminali bus

BUS terminals

Bornes du bus

Conectores bus

Busanschlüsse

Sicherung 2,5A mit hoher Unterbrechungsleistung

S.
ALLGEMEINE HINWEISE 4
ALLGEMEINE BESCHREIBUNG 5
INSTALLATION 7
PROGRAMMIERUNG MIT SOFTWARE ETS 9
TECHNISCHE DATEN 10

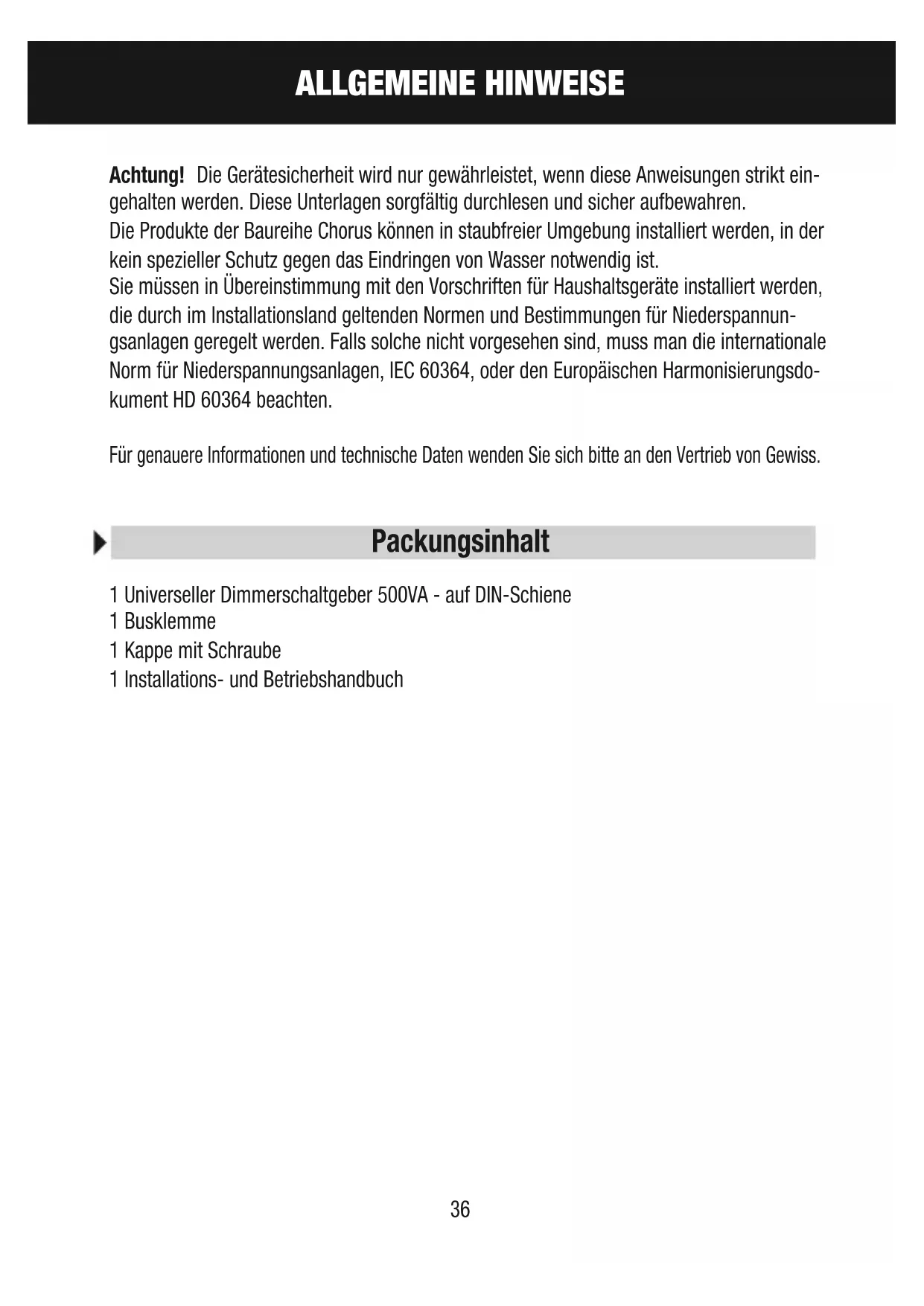

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden. Diese Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genaure Informationen und technische Daten wenden Sie sichitte an den Vertrieb von Gewiss.

Packungsinhalt

1 Universeller Dimmerschaltgeber 500VA - auf DIN-Schiene
1 Busklemme
1 Kappe mit Schraube
1 Installations- und Betriebshandbuch

Kurzbeschreibung

Der universelle Dimmerschaltgeber 500VA – auf DIN-Schiene gestattet die Steuerung und Regelung von Glühlampen, induktiven Lasten (Niederspannungs-Halogenlampen über Wickeltransformatoren) und kapazitiven Lasten (Niederspannungs-Halogenlampen über elektronische Transformatoren). Der Dimmerschaltgeber wird über die Busleitung gespeist und verfügt über eine frontseitige Led zur Anzeige des Ausgangsstatus (LED ausgeschalten, wenn OFF, grün, wenn ON, rot, wenn der Ausgang überlastet ist). Der Dimmerschaltgeber gestattet das Ein- und Ausschalten der angeschlossenen Last, die Regulierung des Helligeitswerts, die Ausführung von zeitgeschalteten Steuerungen, prioritäten Steuerungen und Steuerungen zur Aktivierung der Sperre für die Änderung des Ausgangsstatus, die Speicherung und Ausführung von Lichtszenarien und die Verwaltung der Slave-Funktion für die Kontrolle der Helligkeit durch ein KNX-Mastergerät. Die verschiedene Betriebsarten können gleichzeitig genutzt werden. Der Dimmerschaltgeber wird auf der DIN-Schiene, in Schaltkästen oder Abzweigdosen installiert.

Funktionen

Der Dimmerschaltgeber wird mit der Software ETS konfiguriert, um die in der Folge aufgelisteten Funktionen auszufahren:

ON/OFF-UMSCHALTUNG

• Einstellung des Helligeitswerts für die Ausführung des On-Umschaltbefehls

REGULIERUNG DER RELATIVEN HELLIGKEIT

• Parametrierung der maximalen und minimalen Regelschwelle.
• Parametrierung der relativen Regelgeschwindigkeit zwischen 0% und 50% und zwischen 55% und 100%

LIGHTSZENARIEN

• Speicherung und Aktivierung von 8 Lichtszenarien (Wert 0-63)
• Aktivierung/Deaktivierung der Erlernung von Lichtszenarien über Bus

PRIORITÄRE STEUERUNG (ÄNDERUNG)

• Einstellung des Helligeitswerts bei der Aktivierung von Änderung ON
• Einstellung des Status der Änderung bei Rücksetzung der Busspannung

ZEITGESCHALTETE UMSCHALTUNG (TREPPENlicht)

• Parametrierung des Helligeitswerts während der Zeitschaltung
• Einstellung der Aktivierungszeit
• Einstellung der Vorwarnzeit
• Parametrierung des Verhaltens bei Empfang des Befehls zur zeitgeschalteten Aktivierung mit bereits aktiver Zeitschaltung
• Einstellung der Aktivierungszeit des Treppenlichts über Bus

ALLGEMEINE BESCHREIBUNG

SPERRFUNKTION

• Parametrierung des Aktivierungswerts der Sperre, Verhalten bei aktiver Sperre und Verhalten bei Deaktivierung der Sperre
• Einstellung des Werts des Sperobjekts bei Rücksetzung der Busspannung

SLAVE-MODUS FÜR DIE KONTROLLE DURCH BUS-GERÄT

• Einstellung der Überwachungszeit, Dimmerverhalten im Sicherheitsmodus
• Parametrierung des Werts des Slave-Modus bei Download und bei Rücksetzung der Busspannung

LOGISCHE FUNKTION

• Logische Operationen AND/NAND/OR/NOR mit Steuerobjekt und Objekt des Ergebnisses der logischen Funktion
• Logische Operationen AND/NAND/OR/NOR/XOR/XNOR bis zu 4 logische Eingänge
• Einstellung der NOT-Operation an den 4 Eingangen

Für alle Steuerobjekte kann folgendes eingestellt werden:

• Einstellung der Art, auf die der gewünschten Helligeitswert erreicht wird (über Rampe oder Wertsprung)
• Parametrierung der Regelgeschwindigkeit der Rampe 0% - 100%
• Einstellung der Einsatz- und Ausschaltverzögerung

WEITEREFUNKTIONEN

• Parametrierung des Verhaltens des Ausgangs bei Ausfall / Rücksetzung der Busspannung
• Einstellung der Übertragung von ON/OFF-Statusinformation und Prozentwert der aktuellen Helligkeit
• Einstellung der Übertragung der Überlastinformation
• Einstellung der Übertragung der Information Ausfall der 230V-Spannung (bei vorhandener Busspannung)
• Einstellung des Betriebs der lokalen Taste

Status der Leuchtdiode des Ausgangsstatus

OFF Last nicht gesteuet (OFF oder Regelwert 0%) und Netzspannung vorhanden

Grun Last gesteuet (ON oder Regelwert nicht gleich 0%) und Netzspannung vorhanden

Rot Überlast am Ausgang

Gelb blinkend Netzspannung nicht vorhanden und Busspannung vorhanden

Rot blinkend Rucksetzung nach Überlast (5 Sek)

INSTALLATION

ACHTUNG: Die Installation des Gerätsarf ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der geltenden Bestimmungen und der Richtlinien für KNX-Installationen durchgeführt werden.

Hinweise für die KNX-Installation

1. Die Länge der Busleitung zwischen Dimmerschaltgeber und Netzgerätarf 350 Meter nicht überschreiben.
2. Die Länge der Busleitung zwischen Dimmerschaltgeber und dem am weitesten entfernten KNX-Gerätarf 700 Meter nicht überschreiben.
3. Um ungewolte Signale und Überspannungen zu vermeiden, Schleifenbildungen unterlassen.
4. Einen Abstand von mindestens 4mm zwischen den einzeln isolierten Kabeln der Busleitung und denen der Stromleitung einhalten (Abbildung C).
5. Den Schirmbeidraht nicht beschädigen (Abbildung D).

ACHTUNG: Die nicht benutzten Bus-Signalkabel und der Beidraht dürfen niemals unter Spannung stehende Elemente oder den Erdungsleiter berühren!

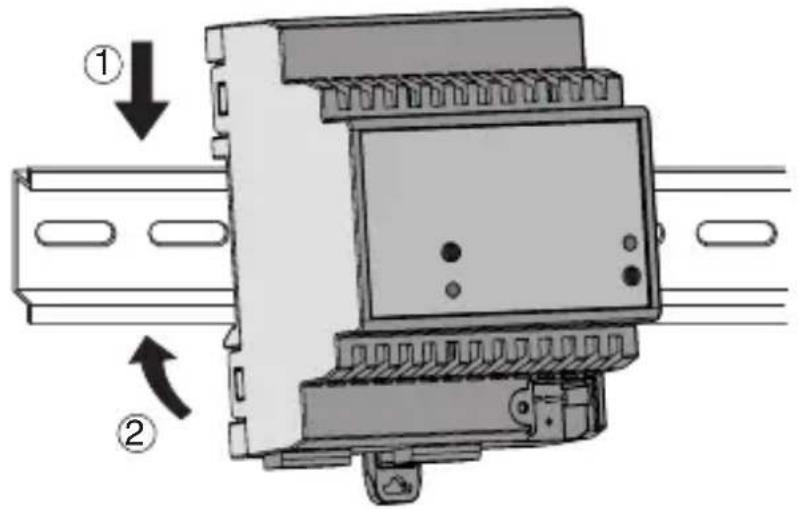

Montage an der DIN-Schiene

Den Dimmer wie folgt an einer 35mm-DIN-Schiene montieren (Abbildung E):

1. Die obere Einrastbefestigung des Geräts in die DIN-Schiene einsetzen.
2. Das Gerät drehen und es auf der DIN-Schiene blockieren, indem auf die Befestigungslasche eingewirkt wird.

Elektrische Anschüsse

ACHTUNG: Die Netzspannung unterbrechen, bevor das Gerät an das Stromnetz angeschlossen wird!

• Die Abbildung B zeigt den elektrischen Anschlussplan.
• Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den schwarzen Draht an die schwarze Klemme (-) anschließen. Am Busverteiler konnen bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme) (Abbildung F).
• Den Schirm, den Beidraht und die restlichen, nicht benöttigten, weiß und gelben Leiter des Buskabels (falls ein Buskabel mit 4 Leitern benutzt wird) abisolieren (Abbildung D).
• Die Busklemme in die vorgesehenen Fuß des Geräts einsetzen. Die korrekte Schaltungsrichtung wird durch die Befestigungsschienen bestimmt. Die Busklemme mit der vorgesehenen Kappe isolieren, die mit ihrer Schraube am Gerät befestigt werden muss. Die Kappe gewährleistet die Mindestisolierung von 4mm zwischen den Leistungskabeln und den Buskabeln. (Abbildung G).
• Die Last an den vorgesehenen Schraubklemmen unter dem Schaltgeber anschließen und damit sicherstellen, dass die in den Technischen Daten angegebenen Stromgrenzen nicht übersritten werden.
• Den Dimmer schützen, indem an der Versorgungsleitung eine Sicherung mit hoher Unterbrechungsleistung, max. 2,5A, eingesetzt wird.

Benutzung des lokalen Steuertasters

Der manuelle Steuertaster (Abbildung A) gestattet die zyklische ON/OFF-Umschaltung. Dabei wird bei jedem Tastendruck die Helligeitsstufe von 0% auf 100% und umgekehrt gebracht (Standardeinstellung).

Falls ein prioriter Befehl aktiv ist, werden die lokalen Steuerungen nicht ausgeführ. Das Verhalten des lokalen Steuertasters kann über ETS konfiguriert werden.

Überlastverwaltung

Eine eventuelle Überlast wird durch das Aufleuchten der frontseitigen Led in Rot angezeigt. Wahrend der Überlast wird der Dimmerausgang ausgeschalten und alle vom Bus empfangenen Befehle werden ignoriert. Nachdem die Ursache der Überlast beseitigt wurde, den normalen Betrieb wieder herstellen und die Überlastanzeige wie folgt deaktivieren:

• den frontseitigen Steuertaster des Dimmers betätigten und den Ausgang steuern. Der Dimmer gehen auf den maximalen Helligeitswert und nach zirka 5 Sekunden leuchtet die Statusled fest grün auf, wenn die Überlast beseitigt wurde. Die frontseitige Taste gestattet die Steuerung des Dimmers auch im Falle einer Überlast. Während der Rücksetzung (zirka 5 Sekunden) blinkt die frontseitige Led rot.
• die 230VAC-Netzspannung unterbrechen (bei vorhandener Busspannung). Bei Rücksetzung der Netzspannung kann ein Befehl über den Bus gesendet oder der Dimmer mit dem frontseitigen Taster gesteuert werden. Der Dimmer bringt die Last unabhängig vom empfangenen Befehl auf den maximalen Helligeitswert. Wenn die Überlast beseitigt wurde, leuchtet nach zirka 5 Sekunden die Statusled fest grün auf und der Dimmer führt den zuletzt erhaltenen Befehl aus. Wahrend der Rücksetzung (zirka 5 Sekunden) blinkt die frontseitige Led rot.

Wartung

Für eine eventuelle Reinigung einen trockenen Lappen benutzen.

PROGRAMMIERUNG MIT SOFTWARE ETS

Das Gerät muss mit der Software ETS konfiguriert werden.

Genauere Informationen zu den Konfigurationsparametern und ihren Werten befinden sich im Technischen Handbuch.

TECHNISCHE DATEN

Kommunikation KNX-Bus

Versorgung Uber KNX-Bus, 29 V DC SELV

Buskabel KNX TP1

Stromaufnahme vom Bus 9 mA max

Steuerelemente 1 Miniaturprogrammiertaste manueller ON/OFF-Steuertaster

Anzeigeelemente 1 rote Programmierled

1 Leuchtdiode des Ausgangsstatus

Bemessungsspannung 230 V AC, 50Hz

Zulässige Gesamtleistung Gluhlampen: 40-500W

Halogenlampen: 40-500W

Induktive Lasten: 40-500VA

Kapazitive Lasten: 40-500VA

Maximale Verlustleistung 10W

Einsatzumgebung trockene Innenräume

Betriebstemperatur -5÷+45°C

Lagertemperatur -25÷+55°C

Relative Feuchte Max 93% (nicht kondensierend)

Busanschluss Schnelleinrastende Klemme, 2 Pins 1 mm

Elektrischer Anschluss Schraubklemmen, max. Kabelquerschnitt: 2,5 mm²

Schutzart IP20

Abmessungen 4 DIN-Teilungseinheiten

Normenbezüge Niederspannungsrichtlinie 2006/95/EG

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN50428, EN50090-2-2

Zertifizierungen KNX/EIB

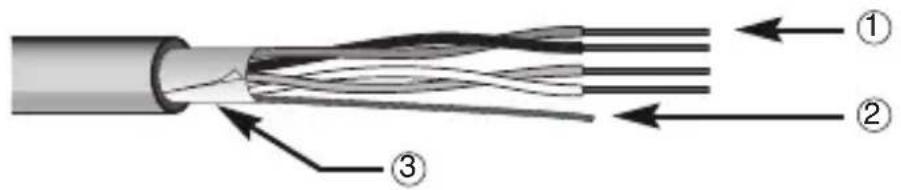

D

① Cavo bus - Bus cable - Cable bus - Cable bus - Buskabel
② Conduitore di continuità elettrica - Electrical continuity conductor - Conducteur de continuité électrique - Conductor de continuidad électrique - Stromdurchgangsleiter
Schematura - Shielding - Blindage - Blindaje - Abschirmung

E

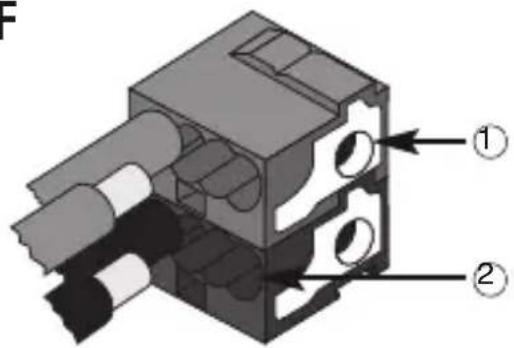

F
