BEDIENUNGSANLEITUNG TS863 MARMITEK

GEBRAUCHSANLEITUNG 5

GUIDE UTILISATEUR 8

MODO DE EMPLEO 11

MANUALE D'ISTRUZIONI 14

• Um Kurzschluss vorzubeugen,这点es Produktitte ausschlieblich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längerere Zeit nicht benutzen, entfern den Sie die Batterien. Achten Sie beim Einlagen der Batterien auf die Polarität (+ / -): Ein falsches Einlagen kann zu Explosionsgefahr führen.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überscht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hangt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

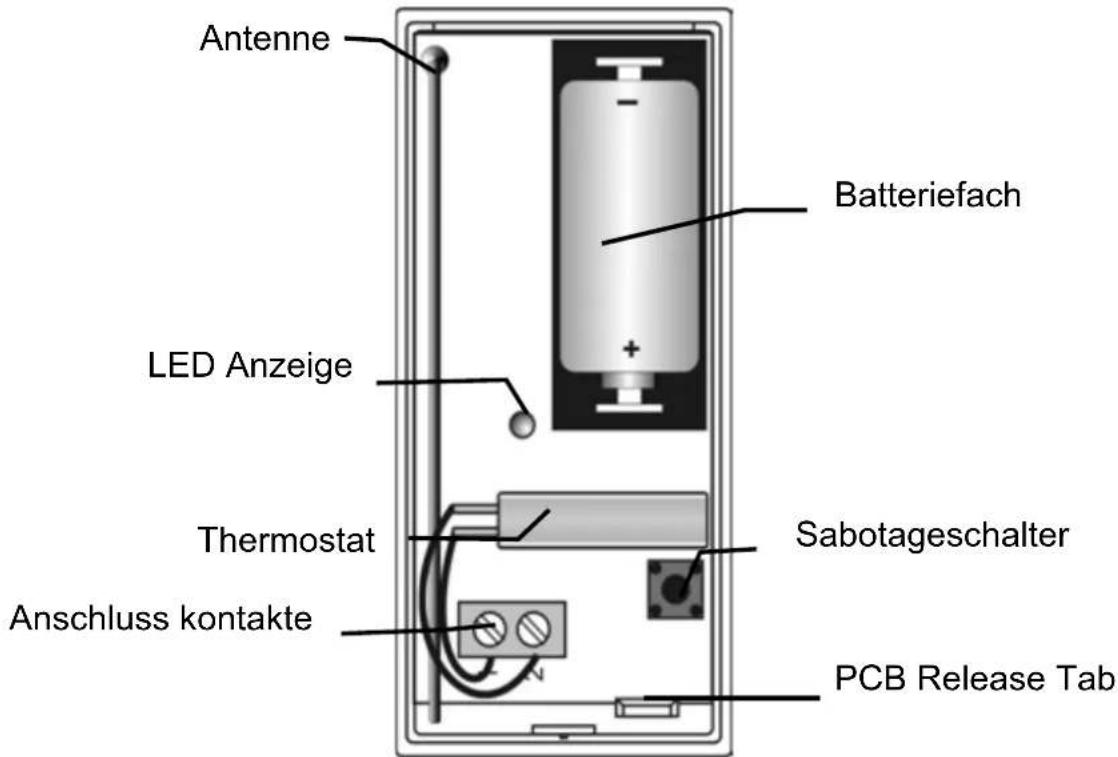

Abbildung 1: TS863 (Vorderteil entfernt)

EINFUHRUNG

Der TS863 ist ein drahtloser Niedertemperatursensor und wird zusammen mit Marmiteks ProGuard800 Serien verwendet. Sie möchten mehr erfahren über das komplette System, die Möglichkeit und Einstellungen der ProGuard800 Serie? Schauen Sie dann in die Installierungsvorschriften oder unter www.marmitek.com. Der TS863 enthalt einen Thermostat, der bewirkt, dass der Sender einen Alarm auslöst, wenn die Temperatur auf 5^ (41^) sinkt.

MONTAGESTELLE

Beachten Sie für die Bestimmung der Montagestelle Nachfolgenden:

• Bringen sie den Sensor nicht nahe Heizgeräten oder Boilern an, die langle nachdem die Temperatur in anderen Teilen des Gebäudes abgenommen hat, warm bleiben.
• Montieren Sie den Sensor an einem Ort, an dem die Temperaturen voraussichtlich am schnellsten sinken.
• Montieren Sie den Sensor möglichst an einem gut ventilierten Ort.

MONTAGE ANLEITUNG

1. Öffnen Sie das Gehäuse indem Sie einen kleinen Schraubenzieher zwischen das Front- und Rückteil schieben und drehen, um den Frontteil vom Rückteil trennen zu können.
2. Entfernen Sie den Verteiler der sich zwischen Batterie und den Kontakten des Batteriehalters befindet. Wenn Sie den Strom einschalten und der Sabotageschalter ist geöffnet startet der TS863 im Testmodus, während der Sender alle paar Sekunden sendet. Sie konnen den Testmodus beenden indem Sie den Sabotageschalter schreiben. Der Testmodus wird nach circa fünf Minuten automatisch ausgeschaltet. Hinweis: Weil bei Lagerung von lithium Batterien Spanningsversluste auftreten konnen kann es vorkommen dass es zunachst danach aussieht, dass die Batterien kaputt sind. Lassen Sie die Einheit in thisem Falle eine Minute lang im Testmodus, bis sich das Batteriespannungsniveau stabilisiert hat.
3. Schalten Sie den Empfänger in den Anmeldungsmodus (Siehe Installations-Handbuch Kapitel 7.1: Geräteregistrierung) wenn der TS863 sich im Testmodus befindet und überzeugen Sie sich davon dass die LED-Anzeige zweimal aufleuchtet. Schreiben Sie den Sabotageschalter nach der Anmeldung kurze Zeit um den Testmodus zu verlassen. Schreiben Sie die Nummer der Zone und des Senders (wenn zutreffend) auf das mitgelieferte Etikett und kleben Sie these in den vorderen Deckel.
4. Testen Sie den Sender, bevor Sie diesen permanent an der gewünschten Montagestelle anbringen. Sollte der Empfang nicht optimal sein, verlagern Sie dann den Sender und wiederholen Sie den Test.

5. Um die Platine (PCB) zu entfern den drücken Sie vorsichtig auf den PCB Freigabehebel um sie anzuheiten und vom Rückteil entfern zu konnen.

6. Befestigen Sie den Rückteil mit zwei Schrauben an der Wand und setzen Sie die PCB Platine wieder ein. Benutzen Sie ISO 7050 (ST3.5 x 22) oder ähnliche angesenkte Schrauben, sodaß der Schraubenkopf die Leiterplatte nicht berührt – siehe Abbildung 2.

7. Testen Sie den Sender, überzeugen Sie sich davon dass die LED während des Sendens aufleuchtet.
8. Bringen Sie den Frontteil des TS863 an.

TECHNISCHEN DATEN

Antenne:

Frequenz: 868.35 MHz FM

Speisung: 3.6V1 / 2 AA Lithium Batterie

Stromverbrauch: 25mA (Senden)

10 A

Hochfrequenz Störfestigkeit: 40V/m

Betriebstemperatur: 0 - 60^

Abmessungen: 65 × 30 × 25mm

Eingebaute

(standby)

PCB
GEHÄUSE

Abbildung 2 Schraubenposition bei Montierung

Spezifikationen können ohne vorhergehende Mitteilung geändert werden.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortingem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf auf hin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung,这点es Gerät und andere

elektrische und elektronische Geräte über die damit zuständigen und von der Regelung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclelnträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

7 © MARMITEK

AVERTISSEMENTS DE SECURITE

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes TS863 den grundlegenden

Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit
