Caractéristiques techniques	Contrôleur de température sans fil, portée jusqu'à 100 mètres, fréquence de fonctionnement 433 MHz.
Utilisation	Idéal pour la surveillance de la température dans les maisons, bureaux ou serres.
Maintenance et réparation	Vérifier régulièrement les piles et remplacer si nécessaire. Nettoyer le capteur avec un chiffon doux.
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes. Éviter les chocs physiques.
Informations générales	Compatible avec divers types de capteurs de température. Garantie de 2 ans.

FOIRE AUX QUESTIONS - TS863 MARMITEK

Comment puis-je régler la température sur le MARMITEK TS863 ?

Pour régler la température, utilisez les boutons de réglage situés sur le panneau avant. Appuyez sur le bouton 'UP' pour augmenter la température et sur le bouton 'DOWN' pour la diminuer. La température réglée s'affichera sur l'écran.

Que faire si le MARMITEK TS863 ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé. Si tout semble en ordre et que l'appareil ne s'allume toujours pas, contactez le support technique.

Le MARMITEK TS863 affiche un code d'erreur. Que dois-je faire ?

Référez-vous au manuel d'utilisation pour connaître la signification du code d'erreur affiché. En général, un code d'erreur peut indiquer un problème de capteur ou une surchauffe. Suivez les instructions pour résoudre le problème.

Comment réinitialiser le MARMITEK TS863 ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le de la prise pendant environ 10 secondes. Rebranchez-le ensuite et rallumez-le. Cela devrait réinitialiser les paramètres par défaut.

Le MARMITEK TS863 ne réagit pas aux réglages de température. Que faire ?

Assurez-vous que le capteur de température est correctement positionné et qu'il n'est pas obstrué. Si l'appareil ne répond toujours pas, essayez de le réinitialiser. Si le problème persiste, contactez le service client.

Puis-je utiliser le MARMITEK TS863 avec d'autres appareils ?

Oui, le MARMITEK TS863 peut être utilisé avec divers appareils de chauffage ou de climatisation, tant qu'ils sont compatibles avec les spécifications de l'appareil. Consultez le manuel pour plus de détails.

Quelle est la portée du capteur de température du MARMITEK TS863 ?

Le capteur de température du MARMITEK TS863 a une portée d'environ 10 mètres. Assurez-vous que rien n'entrave la communication entre le capteur et l'appareil.

Comment savoir si le MARMITEK TS863 est en mode éco ?

Lorsque l'appareil est en mode éco, un indicateur LED s'allume sur le panneau de contrôle. Vous pouvez également le vérifier dans le menu des paramètres.

MODE D'EMPLOI TS863 MARMITEK

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémenté elevées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-meme annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'uneutilisation impropre du produit ou d'une utilisation autre que celle pour laquelle leproduit est destiné. Marmitek n'accepte aucune responsabilité pour dommageconsequent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-): une insertion incorrecte peut engendrer un danger d'explosion.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi partager des dangers. Elle peut par exemple surpréindre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

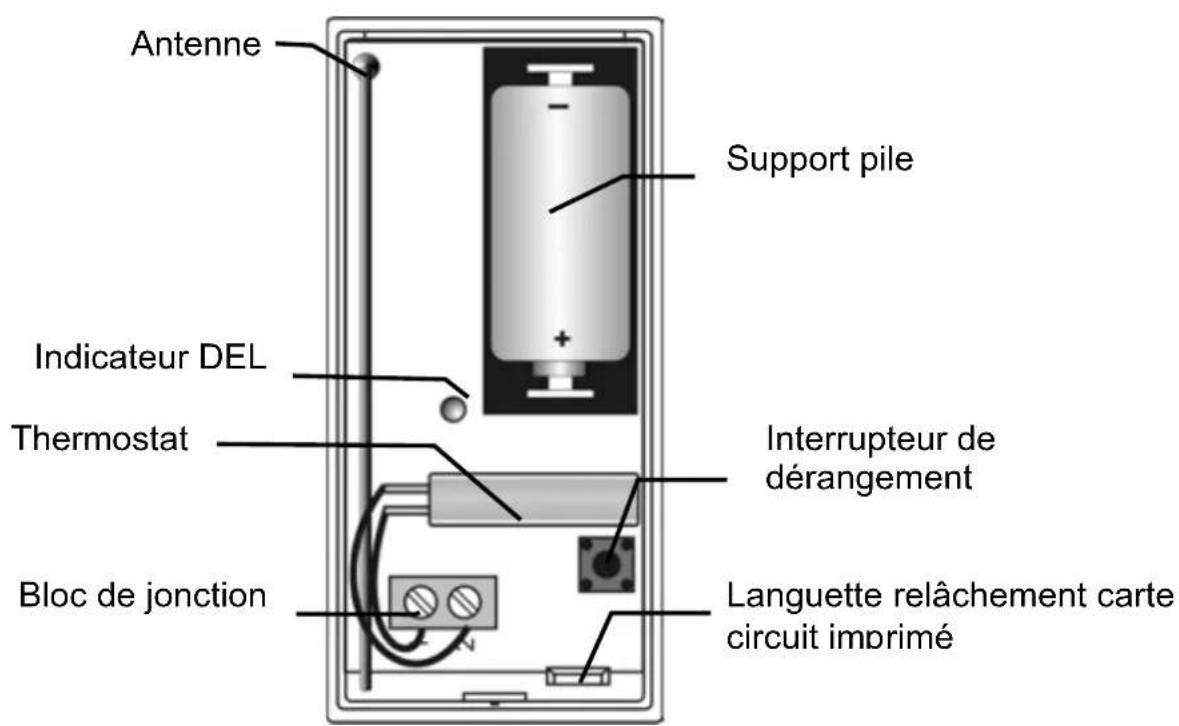

Figure 1:TS863 (Couvercle

INTRODUCTION

Le TS863 est un capteur sans fil pour la détction des basses températures. Cet apparéil est conçu pour être utilisé avec les récepteurs de la série ProGuard800 de Marmitek. Pour en savoir davantage sur le système complet, les possibilités et le réglage de la série ProGuard800, voyagez les instructions d'installation sur notre site www.marmitek.com.

Le TS863 comporte un thermostat relié à un émetteur qui envoie un signal d'alarme lorsque la température baise aux environs de 5^ (41°F).

Veuillez porter attention aux points suivants lors duchioix de l'emplacement à l'installation :

• Ne pas placer la sonde pres d' éléments chauffants ou de radiateurs qui demeurent chauds longtemps après que la température se soit abaissée dans les autres pieces.
• Installez la sonde dans un emplacement susceptible de se refroidir en premier lorsque la température s'abaisse.
• Essayez de positionner la sonde dans un lieu disposant d'une bonne circulation d'air.

INSTRUCTIONS INSTALLATION

1. ouvrir le boitier, insérez un petit tournevis au bas de l'unité entre le couvercle frontal et la base puis faire pivoter le tournevis afin de dégager le couvercle.
2. Retirez le séparateur entre la pile et les contacts. Lorsque vous établissez le courant et que l'interrupteur de dérangement est ouvert, le TS863 entre en mode Test et une émission est envoyée à intervalles rapprochés de quelques secondes. Vous pouvezmettre fin au mode Test en fermant l'interrupteur de dérangement. Le mode Test s'arrête automatiquement après environ cinq minutes. Note : En raison d'un-delai d'émission de tension existant dans les piles au lithium en remisage, les piles peuvent sembler déchargees. Le cas échéant, prolongez le mode Test de l'unité de quelques minutes jusqu'à ce que le niveau de tension de la pile soit stabilisé.
3. Pendant que le TS863 est en mode Test (Voir Guide utiliser Chapitre 7.1: Enregistrement de dispositif), réglez le récepteur en mode Enregistrer et assurez-vous que l'indicateur DEL de l'émetteur s'allume au moins à deux reprises. ÀpRES l'enregistrement, fermez momentanément l'interrupteur de dérangement afin de mettre fin au mode TEST. Notez le numéro de zone et le numero de l'émetteur (si applicable) sur l'autocollant fourni à cet effet. Apposez l'autocollant à l'intérieur du couvercle frontal pour référence ultérieure.

4. Avant de procéder à l'installation permanente de l'unité, contrôle le bon fonctionnement de l'émetteur de l'endroit exact de fixation. Si nécessaire, repositionner l'émetteur dans un emplacement plus ajustat.

5. Pour enlever la carte de circuit imprimé, appuyez sur la languette de relâchement de la carte de circuit imprimé. Retirez delicatement la carte en la glissantant de la base.

6. Fixez la base de l'unité au mur à l'aide de deux vis et replacez la carte de circuit imprimé. Utilisez l'ISO 7050 (ST3.5 x 22) ou des vis similaires pour que la tête de la vis ne touche pas le PCB - voir Figure 2.
7. Tester l'émetteur en vous assurant que l'indicateur DEL s'allume lors des émissions.
8. Refermez le couvercle frontal du TS863

CHARACTERISTIQUES TECHNIQUES

Antenne: Antenne fouet interne intégrée

Fréquence: 868.35 MHz FM

Alimentation : Pile au lithium 3.6V AA

Immunité aux interférences radio (RFI) : 40V/m

Température de fonctionnement : 0 °C à 60 °C

Dimensions: 65 × 30 × 25 ~mm

PCB
BOITIER
Figure 2: Position de la vis de fixation

Spécifications peuvent être modifiées sans préavis.

Informations environnementales pour les clients de l'Union européenne

La directive europeenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou

electronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez achetié le produit.

AVISOS DE SEGURIDAD

Par la presente Marmitek BV déclare que l'appareil TS863 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 1999/5/CE du Parlement européen et du Conseil, du 9 mars 1999, concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique
