Eigenschaft	Details
Gerätetyp	Mobiles Klimagerät
Kühlleistung	7000 BTU
Energieverbrauch	Energieklasse A
Lautstärke	54 dB
Abmessungen	70 x 35 x 30 cm
Gewicht	25 kg
Zusätzliche Funktionen	Entfeuchtung, Fernbedienung, Nachtmodus
Installation	Einfach zu installieren mit beiliegendem Fensterkit
Wartung	Waschbare Filter, regelmäßige Reinigung empfohlen
Sicherheit	Überhitzungsschutz, automatische Abschaltung
Garantie	2 Jahre

Häufig gestellte Fragen - Smart Cool 70001 COMFEE

Wie installiert man den COMFEE Smart Cool 70001?

Um den COMFEE Smart Cool 70001 zu installieren, folgen Sie den Anweisungen im Benutzerhandbuch. Stellen Sie sicher, dass das Gerät in einem gut belfteten Raum steht und die Abluftschluche korrekt angeschlossen sind.

Wie hoch ist die Khlleistung des Gerts?

Der COMFEE Smart Cool 70001 hat eine Khlleistung von 7000 BTU, was fr Rume von etwa 20 bis 30 mb2 geeignet ist.

Wie stelle ich die Temperatur am COMFEE Smart Cool 70001 ein?

Sie knnen die Temperatur ber das Bedienfeld am Gert oder ber die mobile App einstellen, wenn Sie es mit Ihrem WLAN verbunden haben.

Macht das Gert whrend des Betriebs Lrm?

Der COMFEE Smart Cool 70001 arbeitet mit einer Lautstrke von etwa 52 dB, was relativ leise fr eine Klimaanlage ist.

Wie reinige ich den Luftfilter?

Um den Luftfilter zu reinigen, nehmen Sie ihn aus dem Gert, saugen Sie den Staub mit einem Staubsauger ab oder waschen Sie ihn mit warmem Seifenwasser. Stellen Sie sicher, dass er vor dem Wiedereinbau komplett trocken ist.

Was tun, wenn das Gert nicht richtig khlt?

Prfen Sie, ob der Luftfilter nicht verstopft ist, Fenster und Tren geschlossen sind und das Gert fr den Raum richtig dimensioniert ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann der COMFEE Smart Cool 70001 auch als Heizung verwendet werden?

Nein, der COMFEE Smart Cool 70001 ist nur ein Klimagert und verfgt nicht ber eine Heizfunktion.

Wie setze ich das Gert zurck?

Um den COMFEE Smart Cool 70001 zurckzusetzen, ziehen Sie das Gert fr etwa 5 Minuten vom Stromnetz und stecken Sie es dann wieder ein.

Ist das Gert mit Sprachassistenten kompatibel?

Ja, der COMFEE Smart Cool 70001 ist mit bestimmten Sprachassistenten wie Amazon Alexa und Google Assistant kompatibel, sobald es mit der App verbunden ist.

Wie hoch ist der Energieverbrauch des Gerts?

Der COMFEE Smart Cool 70001 hat die Energieklasse A und einen Energieverbrauch von etwa 0,8 kWh pro Betriebsstunde.

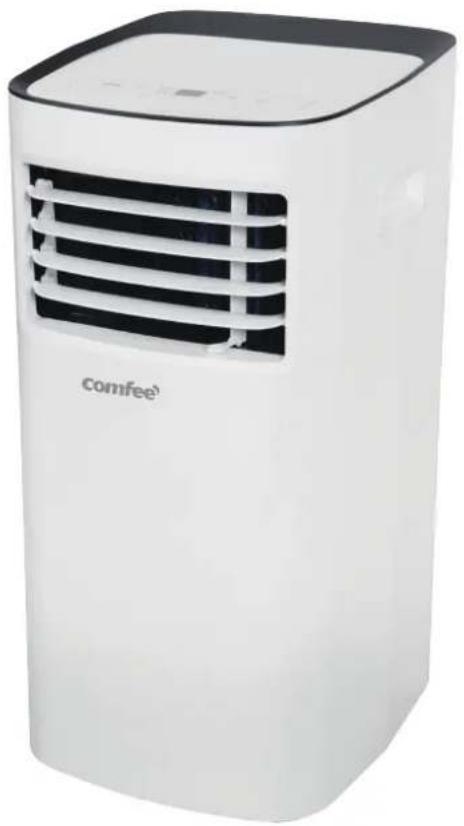

BEDIENUNGSANLEITUNG Smart Cool 70001 COMFEE

Benutzerhandbuch & Installationshandbuch Smart Cool 7000-1 comfee

WICHTIGER HINWEIS:

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr neues Klimagerät installieren oder in Betriebnehmen. Bewahren Sie diese Anleitung zum späteren Nachschlagen unbedingt auf.

Inhaltsverzeichnis

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen 3

Installationsanleitung

Installationsanleitung 14

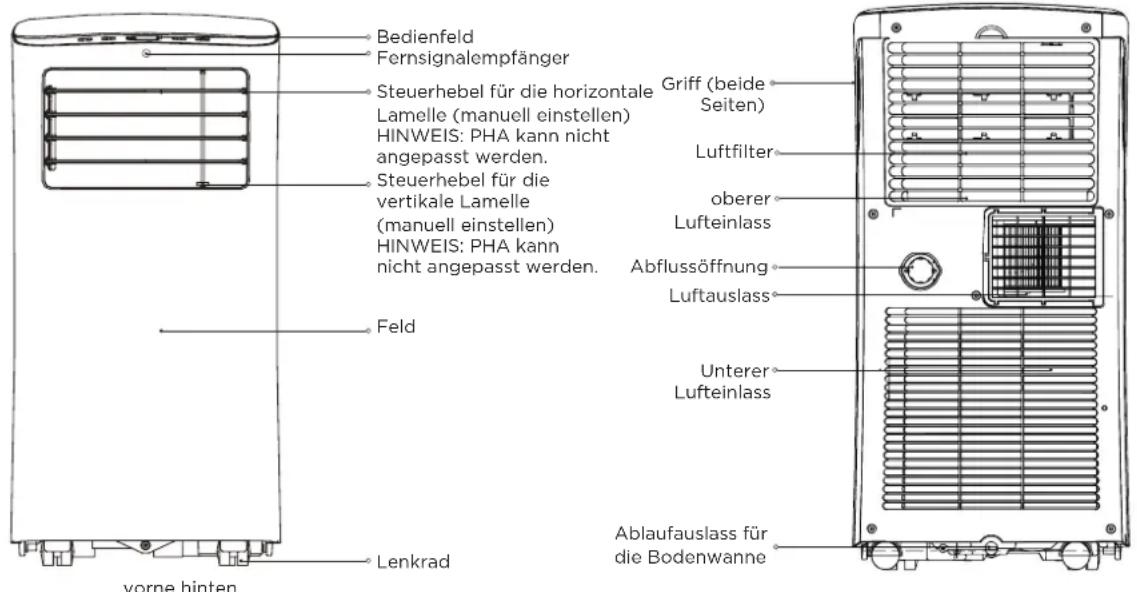

Vorbereitung 14

Konstruktionshinweis 14

Umgebungstemperaturbereich fur Gerätebetrieb. 14

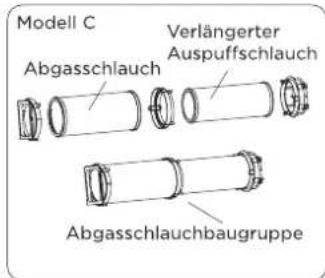

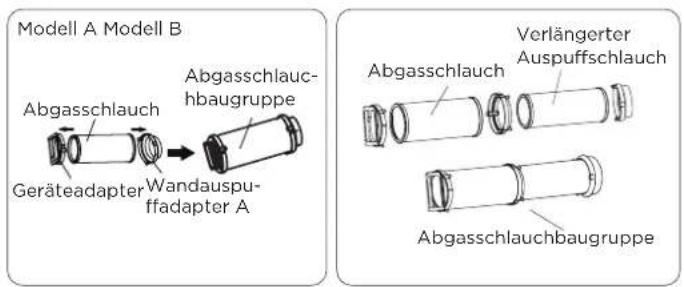

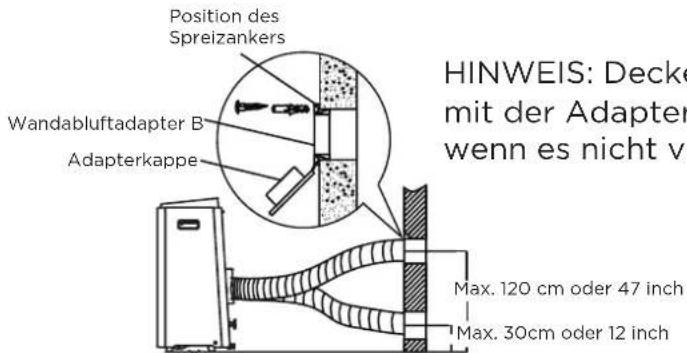

Installation des Abgasschlauchs 14

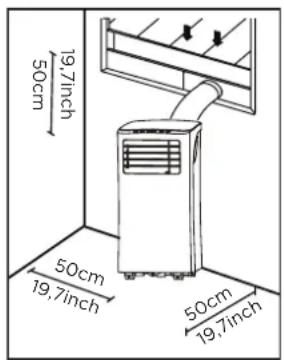

AuswahldesrichtigenStandorts 15

15

Informationen zur Energiebewertung 15

Benöttige Werkzeuge 16

Zubehör 16

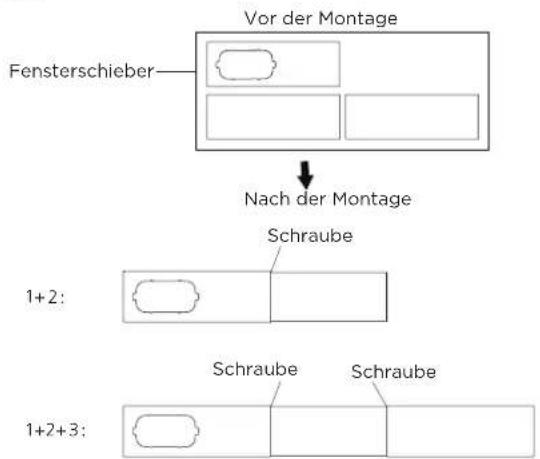

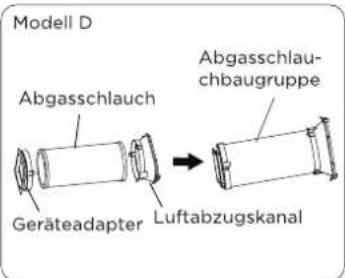

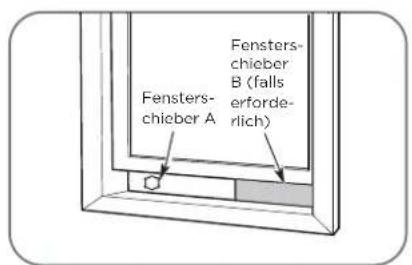

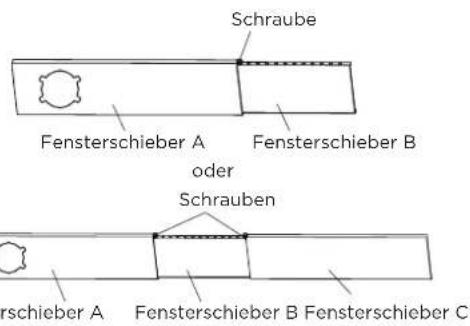

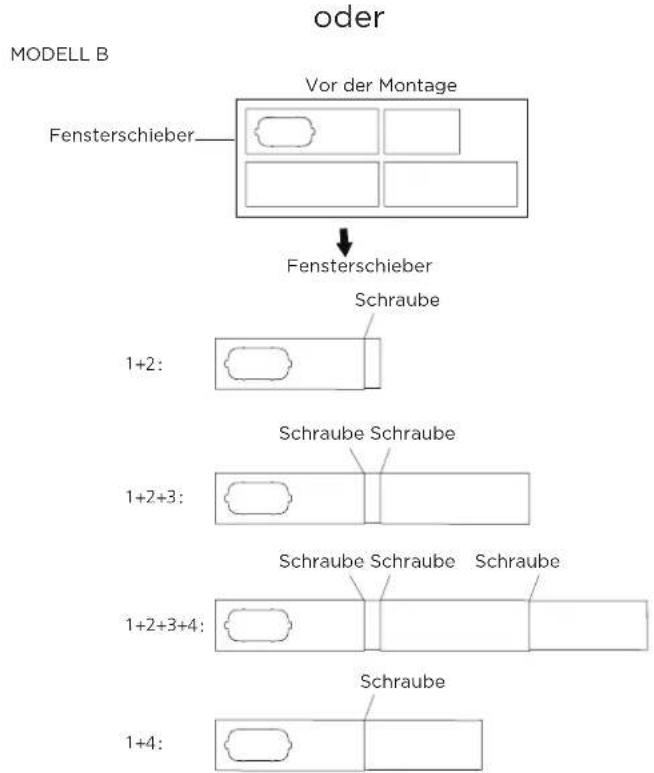

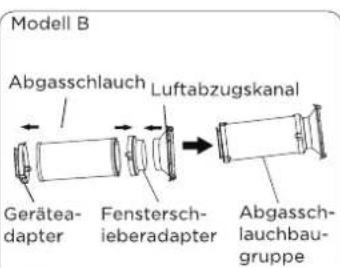

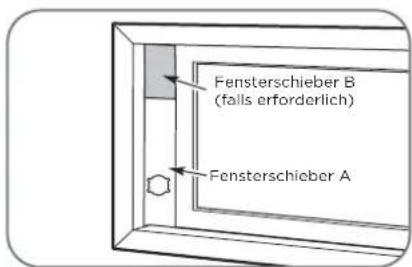

Fensterinstallationssatz 17

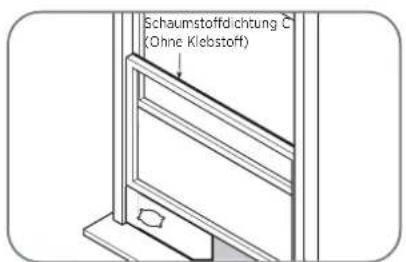

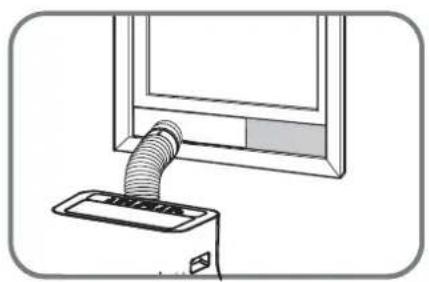

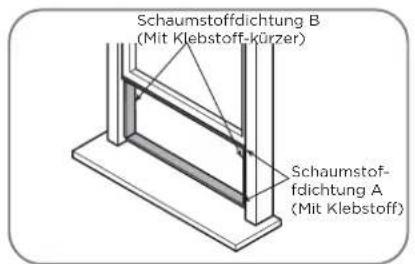

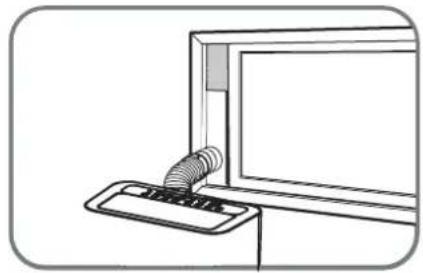

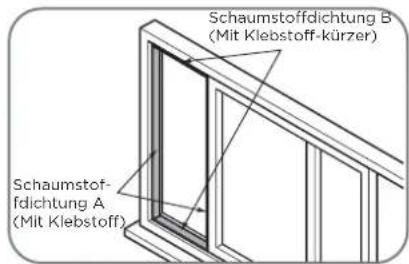

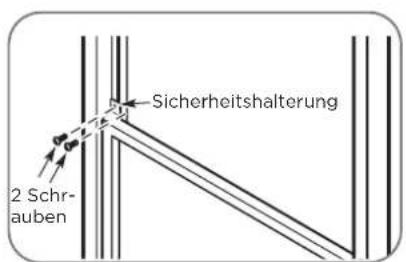

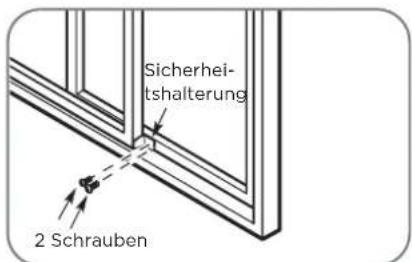

Installation 19

Betriebsanleitung 21

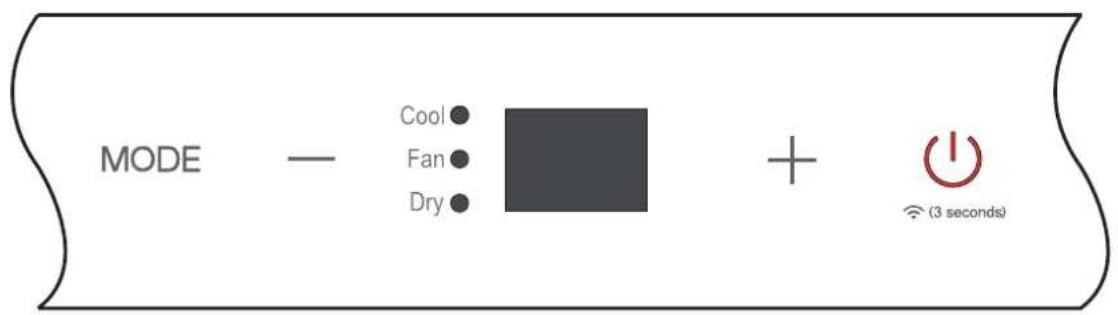

Merkmale des Bedienfelds 21

Betriebsanleitung 22

Betriebsanleitung

Weitere Funktionen 24

Wartung 26

Sicherheitsvorkehrungen 26

Wartung

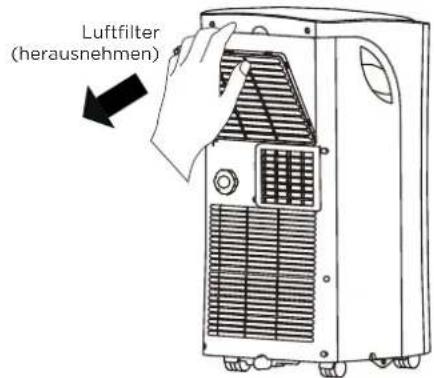

Reinigung des Luftfilters 26

Reinigung des Geräts 27

Lagern Sie das Gerät, wenn es nicht benutzt wird 27

Tipps zur Störungsbeseitigung 28

Tipps zur Störungsbeseitigung

Impedanzinformationen 29

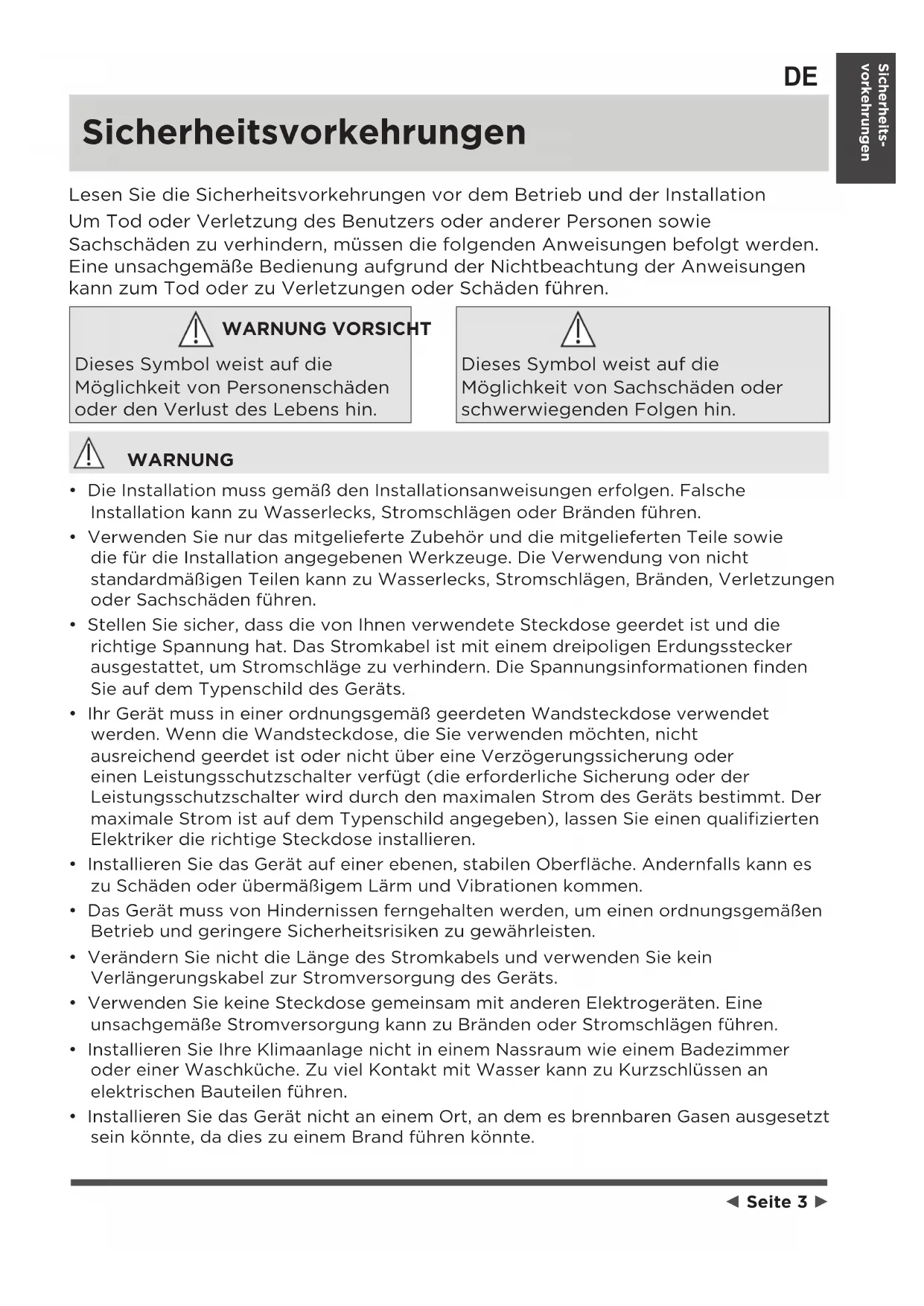

Sicherheitsvorkehrungen

Lesen Sie die Sicherheitsvorkehrungen vor dem Betrieb und der Installation Um Tod oder Verletzung des Benutzers oder anderer Personen sowie Sachschäden zu verhindern, müssen die folgenden Anweisungen befolgt werden. Eine unsachgemäß Bedienung aufgrund der Nichtbeachtung der Anweisungen kann zum Tod oder zu Verletzungen oder Schäden führen.

WARNING VORSICHT

Dieses Symbol weist auf die Möglichkeit von Personenschäden oder den Verlust des Lebens hin.

Dieses Symbol weist auf die Möglichkeit von Sachschäden oder schwerwiegenden Folgen hin.

WARNING

• Die Installation muss gemäß den Installationsanweisungen erfolgen. Falsche Installation kann zu Wasserlecks, Stromschlagen oder Branden führen.
• Verwenden Sie nur das mitgelieferte Zubehör und die mitgelieferten Teile sowie die für die Installation angegebenen Werkzeuge. Die Verwendung von nicht standardmäßigen Teilen kann zu Wasserlecks, Stromschlagen, Bränden, Verletzungen oder Sachschäden führen.
• Stellen Sie sichere, dass die von Ihnen verwendete Steckdose geerdet ist und die richtige Spannung hat. Das Stromkabel ist mit einem dreipoligen Erdungsstecker ausgestattet, um Stromschläge zu verhindern. Die Spannungsinformationen finden Sie auf dem Typenschild des Geräts.
• Ihr Gerät muss in einer ordnungsgemäß geerdeten Wandsteckdose verwendet werden. Wenn die Wandsteckdose, die Sie verwenden möchten, nicht ausreichend geerdet ist oder nicht über eine Verzögerungssicherung oder einen Leistungsschutzschalter verfügt (die erforderliche Sicherung oder der Leistungsschutzschalter wird durch den maximalen Strom des Geräts bestimmt. Der maximale Strom ist auf dem Typenschild angegeben), halten Sie einen qualifizierten Elektriker die richtige Steckdose installieren.
• Installieren Sie das Gerät auf einer ebenen, stabilen Oberfläche. Andernfalls kann es zu Schaden oder übermögem Lärn und Vibrationen kommt.
• Das Gerät muss von Hindernissen ferngehalten werden, um einen ordnungsgemäßen Betrieb und gingere Sicherheitsrisiken zu gewährleisten.
• Verändern Sie nicht die Länge des Stromkabels und verwenden Sie kein Verlängerungskabel zur Stromversorgung des Geräts.
• Verwenden Sie keine Steckdose gemeinsam mit anderen Elektrogeräten. Eine unsachgemäß Stromversorgung kann zu Bränden oder Stromschlagen führen.
• Installieren Sie ihre Klimaanlage nicht in einem Nassraum wie einem Badezimmer oder einer Waschküche. Zu viel Kontakt mit Wasser kann zu Kurzschlüssen an elektrischen Bauteilen führen.

• Installieren Sie das Gerät nicht an einem Ort, an dem es brennbaren Gasen ausgesetzt sein konnte, da dies zu einem Brand führen konnte.

• Das Gerät verfügbar über Räder, um das Bewegen zu erreichtern. Achten Sie daraufuf, die Räder nicht auf dicken Teppichen zu benutzen oder über Gegenstände zu rolten, da diese zum Umkippen führen können.

• Betreiben Sie ein Gerät nicht, wenn es heruntergefallen oder beschädigt ist.
• Das Gerät mit Elektroheziehung muss mindestens 1 Meter Abstand zu brennbaren Materialien haben.
• Berühren Sie das Gerät nicht mit feuchten Händen oder bloßen Füssen.
• Wenn die Klimaanlage während des Betriebs umgestoßen wird, schalten Sie das Gerät aus undziehen Sie den Hauptstecker(sofort. Überprüfen Sie visuell das Gerät, um sicherzustellen, dass es keine Schäden aufweist. Wenn Sie vermuten, dass das Gerät beschädigt wurde, wenden Sie sich an einen Techniker oder den Kundendienst, um Unterstützung zu erhalten.
• Bei Gewitterwetter muss die Stromversorgung unterbrochen werden, um Schäden durch Blitzeinschläge zu vermeiden.
• Vermeiden Sie Feuchtigkeit beim Betrieb der Klimaanlage, wie zum Beispiel Kondensation oder Spritzwasser. Stellen oder lagern Sie die Klimaanlage nicht an einem Ort, an dem sie herunterfallen oder in Wasser oder andere Flüssigkeiten gezogen werden kann. Wenn dies der Fall ist, ziehen Sie sofort den Stecker.
• Alle Verkabelungen müssen streng gemäß dem Schaltplan im Inneren des Geräts durchgehrt werden.
• Die Leiterplatte (PCB) des Geräts ist mit einer Sicherung ausgestattet, um Überstromschutz zu bieten. Die Spezifikationen der Sicherung sind auf der Leiterplatte aufgedruckt, z. B.: T 3,15 A/250 V usw.

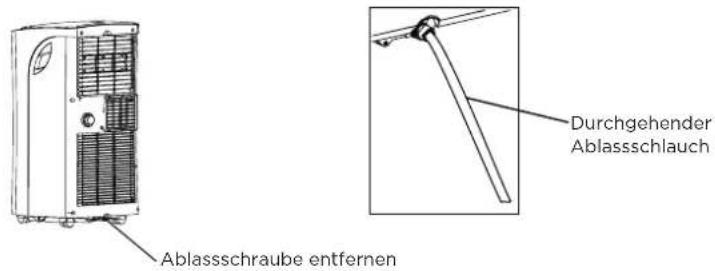

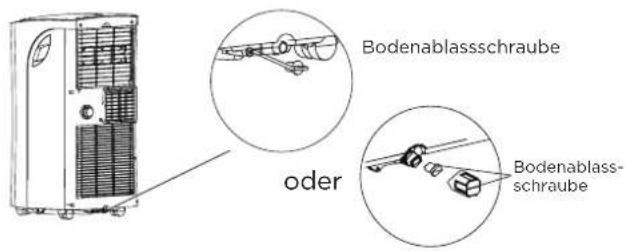

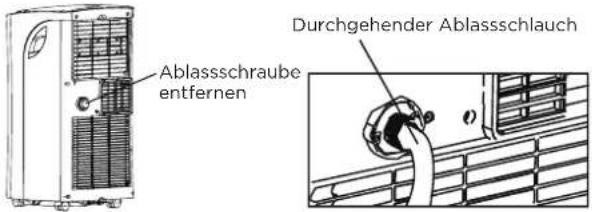

• Wenn die Wasserablassfunktion nicht verwendet wird, halten Sie den oberen und unteren Ablaufstopfen fest am Gerät, um eine Verstopfung zu vermeiden.
• Wenn der Ablaufstopfen nicht verwendet wird, bewahren Sieihn sorgfältig auf, um zu verhindern, dass Kinder ersticken.

VORSICHT

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie das Gerät unter Aufsicht oder Anleitung einer verantwortungsbewussten Person betreiben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei dann, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen. Kinder sollen den überwacht werden, um sicherzustellen, dass sie nicht mit dem Gerät speien. Kinder muss den jederzeit betreut werden.
• Wenn das Stromkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefahren zu vermeiden.

• Bevor Sie das Gerät reinigen oder Wartungsarbeiten durchführren, stellen Sie safer, dass es von der Stromversorgung getrennt ist.

• Entfernen Sie keine festen Abdeckungen. Verwenden Sie diesen Gerät niemals, wenn es nicht ordnungsgemäß Funktioniert oder wenn es heruntergefallen oder beschädigt wurde.

• Verlegen Sie das Kabel nicht unter Teppichen. Bedecken Sie das Kabel nicht mit Teppichen, Läufern oder anderen Abdeckungen. Verlegen Sie das Kabel nicht unter Möbeln oder Geräten. Verlegen Sie das Kabel außerhalb des Verkehrsbereichs und so, dass niemand darüber stolpern kann.
• Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Stecker, Sicherung oder Schutzschalter. Entsorgen Sie das Gerät oder geben Sie es zur Überprüfung und/oder Reparatur an eine autorisierte Serviceeinrichtung zurück.
• Um die Gefahr eines Brandes oder Stromschlags zu verringn, verwenden Sie diesen Lüfter nicht mit einem Festkörper-Drehzahlregler.
• Das Gerät muss in Übereinstimmung mit den nationalen Verkabelungsverschriften installiert werden.
• Wenden Sie sich an den autorisierten Kundendiensttechniker, um diesen Gerät reparieren oder warten zu halten.
• Wenden Sie sich an einen autorisierten Installateur, um diese Gerät installieren zu halten.
• Decken oder blockieren Sie die Ein- oder Auslaufgitter nicht.
• Verwenden Sie theses Produkt nicht für andere als die in dieser Bedienungsanleitung beschrieben Funktionen. Schalten Sie vor der Reinigung das Gerät aus undziehen Sie den Netzstecker.
• Trennen Sie die Stromversorgung, wenn Seltsame Geräusche, Gerüche oder Rauch daraufkommen.
• Drucken Sie die Tasten auf dem Bedienfeld nur mit den Fingern.
• Entfernen Sie keine festen Abdeckungen. Verwenden Sie diesen Gerät niemals, wenn es nicht ordnungsgemäß Funktioniert oder wenn es heruntergefallen oder beschädigt wurde.
• Bedieren oder stoppen Sie das Gerät nicht, indem Sie den Netzstecker einstecken oder herausziehen.
• Verwenden Sie keine gefährlichen Chemikalien zur Reinigung des Geräts oder bringen Sie es nicht damit in Kontakt. Verwenden Sie these Gerät nicht in Gegenwart von brennbaren Substanzen oder Dämpfe wie Alkohol, Pestiziden, Benzin usw.
• Transportieren Sie ihre Klimaanlage immer in vertikaler Position und stellen Sie sie während des Betriebs auf einer stabilen, ebenen Fläche.
• Wenden Sie sich immer an eine qualifizierte Person für Reparaturen. Wenn das Stromkabel beschädigt ist, ersetzen Sie es durch ein neues vom Hersteller, anstatt es reparieren zu halten.
• Wenn Sie den Netzstecker herausziehen, halten Sie ihn am Steckerkopf fest.
• Schalten Sie das Gerät aus, wenn es nicht verwendet wird.

Hinweis zu Fluorierten Gasen (gilt nicht für das Gerät, das das Kältemittel R290 verwendet)

1. Fluorierte Treibhausgase sind in hermetisch verschlossenen Geräten enthalten. Spezifische Informationen über die Art, die Menge und das CO2-Äquivalent in Tonnen des fluorierten Treibhausgases (bei einigen Modellen) finden Sie auf

dem entsprechenden Etikett am Gerät selbst.

1. Installation, Service, Wartung und Reparatur deses Gerats müssen von einem zertifizierten Techniker durchgefuhrt werden.
2. Die Deinstallation und das Recycling des Produkts müssen von einem zertifizierten Techniker durchgeführt werden.

Sicherheitshinweis

Bei der Verwendung这点 Gerats in den europäischen Ländern sind die folgenden Hinweise zu beachten:

ENTSORGUNG: Entsorgen Sie diesen Produkt nicht im unsortierten Siedlungsabfall. Eine getrennte Sammlung dieser Abfälle zur Sonderbehandlung ist erforderlich. Es ist verboten, diesen Gerät im Hausmüll zu entsorgen. Zur Entsorgung gibt es mehrere Möglichkeit:

• Die Gemeinde verfügt über eingerichtete Sammelsysteme, in denen Elektroschrott für den Nutzer zumindest kostenfrei entsorgt werden kann.
• Beim Kauf eines neuen Produkts nimmt der Handlager das alte Produkt zumindest kostenfrei zurück.
• Der Hersteller nimmt das Altgerät zur Entsorgung zumindest kostenfrei für den Nutzer zurück.
• Da alte Produkte wertvolle Ressourcen enthalten, können sie an Altmetallhändler verkauft werden. Die wilde Abfallentsorgung in Wäldern und Landschaften gefährdet ihre Gesundheit, wenn gefährliche Stoffe ins Grundwasser gelangen und in die Nahrungskette gelangen.

WARNING bei Verwendung des Kältemittels R32/R290

• Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung des Abtauvorgangs oder zur Reinigung.
• Das Gerät ist in einem Raum ohne ständig betriebene Zündquellen (z. B. offenes Feuer, ein laufendes Gasgerät oder ein elektrisches Heizgerät) zu lagern.
• Nicht durchstehen oder verbrennen.
• Beachten Sie, dass die Kältemittel keinen unangenehmen Geruch enthalten dürfen.
• Das Gerät muss in einem Raum installiert, betrieben und gelagert werden, der der Fläche des zu beladenen Kühlschranks entspricht. Genauere Informationen zu Art des Gases und Menge finden Sie auf dem entsprechenden Etikett am Gerät selbst. Wenn es Unterschiede zwischen dem Etikett und der Anleitung zur Beschreibung der Mindestzimmerfläche gibt, ist die Beschreibung auf dem Etikett maßgeblich.

Für R290 (Gilt nicht für Nordamerika)

Menge des Kältemittels (kg)	Min. Zimmerfläche (m2)	Menge des Kältemittels (kg)	Min. Zimmerfläche (m2)
≤ 0,0836	4	> 0,1881 und ≤ 0,2090	10
> 0,0836 und ≤ 0,1045	5	> 0,2090 und ≤ 0,2299	11
> 0,1045 und ≤ 0,1254	6	> 0,2299 und ≤ 0,2508	12
> 0,1254 und ≤ 0,1463	7	> 0,2508 und ≤ 0,2717	13
>0,1463 und ≤ 0,1672	8	>0,2717 und ≤ 0,2926	14
>0,1672 und ≤ 0,1881	9	>0,2926 und ≤ 0,3040	15

Für R32 Modelle mit Kuhlmittel:

Die Einheit sollte in einem Raum mit einer Bodenfläche von mehr als 4m^2 installiert, betrieben und gelagert werden.

Das Gerätarf nicht in einem ungelufteten Raum installiert werden, wenn der Raum kleiner als 4m^2 ist.

• Die nationalen Gasvorschriften sollene eingehalten werden. Halten Sie die Luftungsöffnungen frei.
  Halten Sie die Lüftungsöffnungen frei von Verstopfungen.
• Das Gerät sollte vor mechanischen Beschädigungen geschützt werden.
• Eine Warnung, dass das Gerät in einem gut belufteten Bereich gelagert werden muss, dessen Raumgroße der Fläche des Raums entspricht, in dem der Betrieb vorgesehen ist.
• Jede Person, die am Betrieb oder Eindringen in den Kaltemittelkreislauf beseitigt ist, sollte im Besitz eines gültigen Zertifikats einer von der Industrie anerkannten Bewertungsstelle sein, das sie zur sicheren Handhabung des Kaltemittels gemäß den von der Industrie anerkannten Bewertungsnormen berechtigt.
• Reparaturen können nur gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungen und Reparaturen, die die Unterstützung anderer Techniker erfordern, sollenen unter Aufsicht von Personen durchgeführt werden, die in der Lage sind, brennbare Kätemittel zu verwenden.
  -itte befolgen Sie die Anweisungen, um die Klimaanlage zu betreiben, zu installieren, zu reinigen und zu reparieren, um Schaden oder Gefahren zu vermeiden. In der Klimaanlage werden brennbare Kaltemittel verwendet. Bei der Wartung oder Entsorgung von Klimaanlagen sollen das Kaltemittel (R32 oder R290) ordnungsgemäß zurückgewonnen und nicht direkt in die Luft abgegeben werden.
• In der Höhe der Klimaanlage dürfen keine offenen Feuer oder Schalter vorhanden sein, die Funken/Lichtbögen erzeugen können, um eine Entzündung des verwendeten brennbaren Kaltemittels zu vermeiden.
  Bitte befolgen Sie die Anweisungen zur Lagerung und Wartung des Klimagerätes sorgfältig, um Mechanische Schäden zu vermeiden.
• In Klimaanlagen wird brennbares Kätemittel R32 verwendet.itte befolgen Sie die Anweisungen sorgfaltig, um Gefahren zu vermeiden. Genauere Informationen zur Art des Gases und zur Menge entnehmer Sieitte dem entsprechenden Etikett auf dem Gerät selbst.
• Das Gerät sollte in einem Raum gelagert werden, in dem es keine offenen Flammen (z. B. ein laufendes Gasgerät) und Zündquellen (z. B. ein laufendes elektrisches Heizgerät) gibt.

WARNING

Vorsicht: Gefahr von Feuer/brennbaren Materialien (Nur für R32/R290-Geräte erforderlich)

Warning: Material mit geringer Brenngeschwindigkeit (Für R32-Modelle gilt IEC60335-2-40:2018)

Erklärung der auf dem Gerät angezeigten Symbole (nur für Geräte mit dem Kältemittel R32/R290):

	WARNING	Dieses Symbol zeigt an, dass das Gerät ein brennbares Kältemittel verwendet. Die Gefahr besteht, wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt wird.
	VORSICHT	Dieses Symbol zeigt an, dass die Betriebsanleitung sorgfältig gelesen werden sollente.
	VORSICHT	Dieses Symbol zeigt an, dass das Gerät von einem Servicemitarbeiter unter Bezugnahme auf das Installationshandbuch bedient werden sollente.
	VORSICHT	Dieses Symbol zeigt an, dass Informationen wie die Betriebsanleitung oder das Installationshandbuch verfügbar sind.

1. Transport von Geräten, die brennbare Kältemittel enthalten Siehe Transportvorschriften
2. Kennzeichnung der Geräte durch Schilder Siehe örtliche Vorschriften
3. Entsorgung von Einrichtungen, die brennbare Kaltemittel enthalten Siehe nationale Vorschriften.
4. Lagerung von Anlagen/Geräten Die Lagerung des Geräts sollte in Übereinstimmung mit den Anweisungen des Herstellers erfolgen.
5. Lagerung von verpackten (unverkaufen) Geräten Der Schutz der Lagerverpackung sollte so konstruiert sein, dass eine mechanische Beschädigung der Geräte innerhalb der Verpackung nicht zu einem Auslaufen der Kältemittelfüllung führt. Die maximale Anzahl von Geräten, die zusammen gelagert werden dürfen, wird durch die örtlichen Vorschriften bestimmt.
6. Informationen zur Instandhaltung
   1) Kontrollen im Bereich Vor Beginn von Arbeiten an Anlagen, die brennbare Kältemittel enthalten, sind Sicherheitsüberprüungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert wird. Bei Reparaturen an der Kälteanlage

sind vor der Durchführung von Arbeiten an der Anlage die folgenden Vorsichtsmaßnahmen zu beachten.

2) Arbeitsablauf

Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins eines brennbaren Gases oder Dampfes während der Durchführung der Arbeiten zu minimieren.

3) Allgemeiner Arbeitsbereich

Das gesamte Wartungspersonal und andere Personen, die in der Umgebung arbeiten, müssen über die Art der durchzufuhrenden Arbeiten unterrichtet werden. Arbeiten in beengten Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich muss abgespert werden. Stellen Sie safer, dass die Bedingungen innerhalb des Bereichs durch Kontrolle von brennbarem Material safer gemacht worden sind.

4) Prüfen auf Vorhandensein von Kaltemittel

Der Bereich muss vor und während der Arbeiten mit einem geeigneten Kältemittel-Detektor überprüft werden, um sicherzustellen, dass der Techniker auf potenziell entflammbare Atmosphären aufmerksam ist. Vergewissern Sie sich, dass das verwendete Lecksuchgerät für den Einsatz mit brennbaren Kältemitteln geeignet ist, d. h. nicht funkensprühend, ausreichend abgedachtet oder eigensicher.

5) Vorhandensein eines Feuerlöschers

Wenn heiße Arbeiten an der Kühleinrichtung oder an zugehörigen Teilen durchgeführt werden sollen, muss eine geeignete Feuerlöschausrüstung zur Verfugung stehen. Halten Sie einen Trockenpulver- oder CO2-Feuerlöscher in der Höhe des Beschickungsbereichs bereit.

6) Keine Zündquellen

Personen, die Arbeiten an einer Kälteanlage durchführren, bei denen Rohrleitungen freiagelegt werden, die brennbares Kätemittel enthalten oder enthalten haben, dürfen keine Zündquellen in einer Weise verwenden, die zu einer Brand- oder Explosionsgefahr führen kann. Alle möglichen Zündquellen, einschließlich Zigarettenrauchen, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, des Ausbaus und der Entsorgung zu halten, bei denen möglicherweise brennbares Kätemittel in den umgebenden Raum freigesetzt werden kann. Vor Beginn der Arbeiten ist die Umgebung des Geräts zu begutachten, um sicherzustellen, dass keine brennbaren Gefahrenquellen oder Zündgefahren vorhanden sind. Es,müssen Rauchverbotsschilderr angebracht werden.

7) Belufteter Bereich

Stellen Sie sicher, dass sich der Bereich im Freien befindet oder dass er ausreichend beluftet wird, bevor Sie in das System eindringen oder Heiärbeiteten durchführren. Ein gewisses Maß an Beluftung muss während des Zeitraums, in dem die Arbeiten durchgeführt werden, fortbestehen. Die Beluftung sollte freigesetztes Kätemittel safer zerstreuen und vorzugsweise nach außen in die Atmosphäre ableiten.

8) Kontrollen an der Kältemaschine

Wenn elektrische Komponenten ausgetaucht werden, müssen sie für den Zweck geeignet sein und den richtigen Spezifikationen entsprechen. Die Wartungs- und Instandhaltungsrichtlinien des Herstellers sind stets zu befolgen.

Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers, um Unterstützung zu erhalten. Bei Installationen, die brennbare Kaltemittel verwenden, müssen die folgenden Kontrollen durchgeführt werden:

Die Füllmenge stimmt mit der Raumgroße überein, in der die kaltemittelhaltigen Teile installiert sind;

Die Luftungsanlagen und -ausfälle Funktionieren ordnungsgemäß und sind nicht verstopf;

Bei Verwendung eines indirecten Kältekreislaufs ist der Sekundärkreislauf auf das Vorhandensein von Kältemittel zu prufen; Kennzeichnung an der Anlage ist weiterhin sightbar und lesbar. Unleserliche Kennzeichnungen und Schilder sind zu korrigieren;

Kältemittelleitungen oder -komponenten sind an einer Stelle installiert, an der es unwahrscheinlich ist, dass sie einer Substanz ausgesetzt sind, die kältemittelhaltige Komponenten korrodieren kann, es sei dann, die Komponenten sind aus Materialien gefertigt, die von Natur aus korrosionsbeständig sind, oder sie sind in geeigneter Weise gegen eine solche Korrosion geschützt.

9) Kontrollen an elektrischen Geräten

Reparatur- und Wartungsarbeiten an elektrischen Komponenten müssen erstee Sicherheitsüberprüfungen und Inspektionsverfahren für die Komponenten umfassen. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, darf keine elektrische Versorgung an den Stromkreis angeschlossen werden, bis der Fehler zufriedenstellend behoben ist. Wenn der Fehler nicht sofort behoben werden kann, aber der Betrieb fortgesetzt werden muss, muss eine angemessene Übergangslösung verwendet werden. Dies ist dem Eigentümer des Geräts mitzuteilen, damit alle Beteiligten informiert sind.

Die anfänglichen Sicherheitsüberprüfungen müssen Folgendes umfassen:

Das Entladen der Kondensatoren muss auf sichere Weise erfolgen, um

Funkenbildung zu vermeiden. Bei der Wiederherstellung oder der Reinigung des Systems sind stromfuhrende elektrische Komponenten und Kabel verboten. Es gibt eine Kontinuität der Erbindung.

7 Reparaturen an versiegelten Komponenten

1) Bei Reparaturen an versiegelten Bauteilen müssen vor dem Entfernen von versiegelten Abdeckungen usw. alle elektrischen Versorgungen vom Gerät, an dem gearbeitet wird, abgetrennt werden. Wenn es absolut notwendig ist, dass die Ausrüstung während der Wartungsarbeiten mit Strom versorgt wird, muss eine permanent Funktionierende Form der Leckerkennung an der kritischsten Stelle angebracht werden, um vor einer potenziell gefährlichen Situation zu warnen.
2) Besondere Aufmerksamkeit sollte darauf gelegt werden, dass bei Arbeiten an den elektrischen Komponenten keine Veränderungen am Gehäuse vorgenommen werden, die den Schutzgrad beeinträchtigen. Hierzu gehoren Beschädigungen der Kabel, übermäßig Anzahl von Verbindungen, nicht den ursprünglichen Spezifikationen entsprechende Anschlüsse, beschädigte Dichtungen, unsachgemäß Installation der Düsen usw. Stellen Sie safer, dass das Gerät fest installiert ist. Stellen Sie safer, dass die Dichtung oder das Dichtungsmaterial nicht degradiert und nicht mehr verwendet wird, um das Eindringen brennbarer Gase zu verhindern. Die Ersatzteile sollen den Herstellerspezifikationen entsprechchen.

HINWEIS: Die Verwendung von Silikondichtmittel kann die Wirksamkeit einiger Arten von Lecksuchgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der Arbeit an ihren nicht isoliert werden.

1. Reparatur an eigensicheren Komponenten
   Legen Sie keine dauerhaften induktiven oder kapazitäten Lasten an den Stromkreis an, ohne sicherzustellen, dass dadurch die zulässige Spannung und der zulässige Strom für das verwendete Gerät nicht übersritten wird. Eigensichere Komponenten sind die einzigen, an denen unter Spannung gearbeitet werden darf, wenn eine brennbare Atmosphäre vorhanden ist. Das Prüfgerät muss die richtige Nennleistung haben. Ersetzen Sie Bauteile nur durch vom Hersteller angegebene Teile. Andere Teile konnen zur Entzündung von Kaltemittel in der Atmosphäre durch ein Leck führen.

9. Verkabelung

Prüfen Sie, ob die Verkabelung keinem Verschleiß, keiner Korrosion, keinem übermögen Druck, keiner Vibration, keinen scharfen Kanten oder anderen nachteiligen Umwelterinflüssen ausgesetzt ist. Bei der Prüfung sind auch die Auswirkungen von Alterung oder ständiger Vibration durch Quellen wie Kompressoren oder Lüfter zu berücksichtigten.

10. Erkennung von brennbaren Kältemitteln

Bei der Sueche oder Erkennung von Kältemittellecks)dürfen unter keinen Umständen potentielle Zündquellen verwendet werden. Ein Halogenidbrenner (oder ein anderer Detektor mit offener Flamme) darf nicht verwendet werden.

11. Methoden zur Lecksuche

Die folgenden Methoden zur Lecksuche gelten als akzeptabel für Systeme, die brennbare Kältemittel enthalten. Elektronische Leckdetektoren müssen verwendet werden, um brennbare Kältemittel zu erkennen, aber die Empfindlichkeit ist möglicherweise nicht ausreichend oder muss neu kalibriert werden. (Das Lecksuchgerät ist in einem kältemittelfreien Bereich zu kalibrieren.) Stellen Sie safer, dass der Detektor keine potentielle Zündquelle ist und für das verwendete Kältemittel geeignet ist. Das Lecksuchgerät sollte auf einen bestimmten Prozentsatz des Mindestfulstands des Kühlmittels eingestellt sein und auf das verwendete Kältemittel kalibriert sein und die richtigen Gasprozentsätze (maximal 25%) bestätigen. Lecksuchflüssigkeiten eignen sich für die meisten Kältemittel, aber chlorhaltige Reinigungsmittel sollenn vermieden werden, da Chlor mit dem Kältemittel reagieren und Kupferrohrsysteme angreifen kann. Bei Verdacht auf Leckage sollenn alle offenen Flammene nternt/gelöscht werden. Wenn ein Kältemittelleck festgestellt wird, das gelötet werden muss, sollenn alle Kältemittel aus dem System zurückgewonnen oder (durch Schlieben des Ventils) in dem Teil des Systems isoliert werden, der vom Leck entfernt ist. Vor und während des Lötprozesses sollte sauerstofffreier Stickstoff (OFN) durch das System gespütt werden.

12. Entnahme und Evakuierung

Beim Aufbrechen des Kältemittelkreislaufs zur Durchführung von Reparaturen oder zu anderen Zwecken sind herkömmliche Verfahren zu verwenden. Es ist jedoch wichtig, dass die besten Verfahren befolggt werden, da die Entflammbarkeit eine Rolle spielt. Die folgende Vorgehensweise ist einzuhalten: Kältemittel entfern; den Kreislauf mit Inertgas spulen; evakuieren; Erneut mit Inertgas spulen; den Stromkreis durch Schneiden oder Lotten öffnen.

Die Kältemittelfüllung muss in die richtigen Rückgewinnungsflaschen zurückgewonnen werden. Das System muss mit OFN gesplt werden, um das Gerät sichere zu machen. Diese Vorgang muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff dürfen für diese Aufgabe nicht verwendet werden. Das Spülen erfolgt durch Brechen des Vakuums im System mit OFN und weiteres Füllen, bis der Arbeitsdruck erreicht ist, dann Entlüften in die Atmosphäre und schließlich Absenken auf ein Vakuum. Diese Vorgang ist so lange zu wiederholen, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte OFN-Füllung verbraucht ist, muss das System auf atmosphärischen Druck entlüftet werden, damit die Arbeiten durchgeführt werden können. Diese Vorgang ist unbedingt erforderlich, wenn Lötarheiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie safer, dass sich der Auslass für die Vakuumpumpe nicht in der Höhe von Zündquellen befindet und eine Belüftung vorhanden ist.

13. Befüllverfahren

Neben dem regulären Füllverfahren sind die folgenden Anforderungen zu beachten: Achten Sie bei der Verwendung von Füllgeräten daraufuf, dass verschiedene Kältemittel nicht kontaminiert werden. Die Schläuche oder Leitungen sollenn so kurz wie möglich sein, um die darin enthaltene KälTedosis zu minimieren. Der Zylinder sollte aufrecht gehalten werden.

Stellen Sie sicher, dass das Kältesystem geerdet ist, bevor Sie es mit Kältemittel befüllen.

Kennzeichnen Sie das System, wenn die Befüllung abgeschlossen ist (falls noch nicht geschehen).

Es ist darauf zu achtenden, dass das Kühlsystem nicht überfüllt wird. Vor dem Auffüllen des Systems muss es mit OFN druckgeprüft werden. Das System muss nach Abschluss der Befüllung, aber vor der Inbetriebnahme auf Dichteit geprüft werden. Vor dem Verlassen der Baustelle ist eine erneute Dichteitsprüfung durchzuführen.

14.Außerbetriebnahme

Vor der Durchführung theses Verfahrens ist es wichtig, dass der Techniker mit dem Gerät und allen Einzelheiten vertraut ist. Es wird als gute Praxis empfohlen, dass alle Kältemittel sicher zurückgewonnen werden. Vor der Durchführung der Aufgabe muss eine Öl- und Kältemittelprobe entnommen werden, falls vor der Wiederverwendung des ruckgewonnenen Kältemittels eine Analyse erforderlich ist. Es ist wichtig, dass vor Beginn der Arbeit elektrische Energie zur Verfügung steht.

a) Machen Sie sich mit dem Gerät und seiner Bedienung vertraut. b) isolieren Sie das System elektrisch. c) Bevor Sie mit dem Verfahren beginnen, stellen Sie richer, dass: bei Bedarf mechanische Handhabungsgeräte für die Handhabung von Kältemittelflaschen verfügbar ist; Alle persönlichen Schutzausrüstungen sind verfügbar und werden ordnungsgemäß verwendet; d) Pumpen Sie das Kältemittelsystem ab, wenn möglich. e) Wenn ein Vakuum nicht möglich ist, stellen Sie einen Verteiler her, damit Kältemittel aus verschiedene Teilen des Systems entfernt werden kann. f) Stellen Sie safer, dass der Zylinder auf der Waage stehen, bevor die Rückgewinnung staatfindet. g) Starten Sie die Rückgewinnungsmaschine und arbeiten Sie gemäß den Anweisungen des Herstellers. h) Überfüllen Sie die Zylinder nicht. (Nicht mehr als 80% des

Volumens der Flüssigkeitsfulung). i) Überschreiben Sie nicht den maximalen Betriebsdruck des Zylinders, auch nicht vorübergehend. j) Wenn die Zylinder korrekt befüllt und der Vorgang abgeschlossen ist, stellen Sie safer, dass die Zylinder und das Gerät sofort vom Standort entfernt werden und alle Absperrventile am Gerät geschlossen sind. k) Zurückgewonnenes Kältemittel darf nicht in ein anderes Kühlsystem gefüllt werden, es sei dess, es wurde gereinigt und überprüft.

1. Beschriftung

Das Gerät muss mit einem Etikett versehen werden, das besagt, dass es außer Betrieb genommen und das Kältemittel entleert wurde. Das Etikett muss datiert und unterscriben sein. Vergewissern Sie sich, dass an den Geräten Schilder angebracht sind, auf denen angegeben ist, dass das Gerät brennbares Kältemittel enthalt.

16.Rückgewinnung

Wenn Kältemittel aus einer Anlage entfernt werden, sei es zur Wartung oder Stilllegung, wird empfohlen, das gesamte Kältemittel sicher zu entfernen. Achten Sie beim Übertragen des Kältemittels auf den Zylinder daraufuf, dass nur geeignete Zurückgewinnungszylinder verwendet werden. Stellen Sie die richtige Anzahl an Zylindern sicher, um die gesamte Systemfüllung aufzunehmen. Alle zu verwendenden Zylinder sind für die Rückgewinnung des Kältemittels bestimmt und mit diesen gekennzeichnet (d. h. Spezialzylinder für die Rückgewinnung des Kältemittels). Der Zylinder muss mit einem Druckminderventil und einem zugehörigen Abspperrventil ausgestattet sein und in einwandfreiem Zustand sein. Leere Recyclingzylinder werden entleert und, wenn möglich, gekühlt, bevor das Recyclingstattfindet. Die Rückgewinnungsausrüstung sollte in einwandfreiem Zustand sein, mit einer Reihe von Anweisungen für die vorhandene Ausrüstung versehen sein und für die Rückgewinnung brennbarer Kältemittel geeignet sein. Darüber hinaus sollene ein Satz kalibrierter Waagen in einwandfreiem Betriebszustand vorhanden sein. Die Schläuche sollenen mit einer leckagefreien Trennkupplungen ausgestattet sein und sich in gutem Zustand befinden. Überprüfen Sie vor der Verwendung der Recycling-Maschine, ob sie in einwandfreiem Zustand ist, ordnungsgemäß gewartet wird und ob alle relevanten elektrischen Komponenten abgedachtet sind, um eine Entzündung im Falle einer Kältemittelfreisetzung zu verhindern. Im Zweifelsfall wenden Sie sichitte an den Hersteller. Das zurückgewonnene Kältemittel sollte in den wichtigen Recyclingzylinder an den Kältemittellieferanten zurückgegeben werden, und die entsprechenden Anweisungen für die Abfallverbringung sollenen angeordnet werden. Mischen Sie Kältemittel nicht in Recyclinganlagen, insbesondere nicht in Zylindern. Wenn Kompressoren oder Kompressorole entfernt werden sollen, stellen Sie safer, dass sie auf ein akzeptables Niveau entleert wurden, um Sicherzustellen, dass brennbare Kältemittel nicht im Schmiermittel verbleiben. Der Entleerungsprozess sollte vor der Rückgabe des Kompressors an den Lieferanten durchgeführt werden. Um diesen Vorgang zu beschleunigen, davon nur eine elektrische Beheizung des Kompressorkörpers eingesetzt werden. Das Ablassen von Öl aus einem System muss auf sichere Weise erfolgen.

Installationsanleitung

Vorbereitung

HINWEIS:

Alle Abbildungen im Handbuch dienen nur der Erläuterung. Ihr Maschine kann etwas anders sein.

Die tatsächliche Form ist maßgeblich. Das Gerät kann über das Bedienfeld des Geräts allein oder mit der Fernbedienung gesteuert werden. Die Bedienung der Fernbedienung ist in thisum Handbuch nicht enthalten. Weitere Informationen finden Sie im «Anweisung für Fernsteuerung».

Konstruktionshinweis

Um die optimale Leistung unserer Produkte zu gewährleisten, können die Konstruktionsspezifikationen des Geräts und der Fernbedienung ohne vorherige Ankündigung geändert werden.

Umgebungstemperaturbereich für Gerätebetrieb

MODUS Temperaturbereich MODUS Temperaturbereich

Kühlen 17-35°C	(62-95°F) Heizen (Pumpenheizbetrieb) 5-30°C (41-86°F)
Trocken 13-35°C	(55-95°F) Hezung (elektrischer Heizmodus)	≤30°C (86°F)

Installation des Abgasschlauchs

Der Abgasschlauch und der Adapter müssen entsprechend der Verwendungsart ein- oder ausgebaut werden. Für den Modus KühLEN, HEIZEN (Wärmpumpentyp) oder AUTO muss ein Abgasschlauch installiert werden. Für den Modus LüFTER, DRY (TROCKNEN) oder HEIZEN (Elektrowärmetyp) muss der Abgassschlauch halten werden.

AuswahldesrichtigenStandorts

Ihr Aufstellungssort sollte die folgenden Anforderungen erfüllen:

• Stellen Sie sicher, dass das Gerät auf einer ebenen Oberfläche installiert wird, um Lärn und Vibrationen zu minimieren.
• Das Gerät muss in der Höhe einer geerdeten Steckdose installiert werden und der Abfluss der Auffangwanne (auf der Rückseite des Geräts) muss zugänglich sein.
• Das Gerät sollte mindestens 30 cm (12") von der nachsten Wand entfernt sein, um eine ordnungsgemäße Klimaanlage zu gewährleisten. Der Luftauslass des Geräts sollte mindestens 50 cm (19,7") vom Hindernis entfernt sein.
• Decken Sie die Einlässe, Auslässe oder den Fernsignalempfänger des Geräts NICHT ab, da dies zu Schäden am Gerät führen können.

Empfohlene Installation

Informationen zur Energiebewertung

Die Nennenergie- und Gerauschangaben des Gerätes basieren auf einer Standardinstallation mit nicht verlangertem Auspuffrohr und ohne Fensterschiebeadapter (wie im Installationsabschnitt theses Handbuchsdargestellt). Gleichzeitig muss das Gerät über die Fernbedienung im MODUS KühLEN und bei HOHEN LÜFTERDREHZAHLEN betrieben werden.

Das Gerät mit 3 m verlangertem Auspuffrohr wird mit 2 Auspuffrohren betrieben (Durchmesser: 150 mm, Länge: 1,5 m + Durchmesser: 130 mm, Länge: 1,5 m). Die Angaben über die Nennenergie und den Lärn von Anlagen mit 3 m verlangertem Auspuffrohr wurden nicht ausgewertet. (für einige Modelle)

HINWEIS:

Wir empfehlen, das Gerät bei Raumtemperatur unter 35^ zu betreiben. Denn unter bestimmten extremen Bedingungen besteht die Gefahr, dass Geräte mit 3 m verlangertem Auspuffrohr bei Raumtemperaturen über 35^ nicht funktionieren, z. B. wenn derunte Luftteinlass um 50% verstopt ist.

Wie man mit einer Neuen Tragbaren Klimaanlage Kuhl Bleibt (Für die Modelle, die den Anforderungen des US-Energieministeriums entsprechen).

Aufgrund eines neuen bundesweiten Testverfahrens für Tragbare Klimaanlagen konnen Sie feststellen, dass die Kühlleistungsangaben auf den Verpackungen von tragbaren Klimaanlagen deutlich niedriger sind als bei Modellen, die vor 2017 hergestellt wurden. Dies ist auf eine Änderung des Testverfahrens zurückzuführn, nicht auf die tragbare Klimaanlage selbst.

Worauf sollte ich beim Kauf eines tragbaren Klimagerätes zuerst achten? DE

Die richtige Klimaanlage kann Ichnen halten, ihren Raum effektiv zu kühlen. Ein zu kleines Gerät kann nicht ausreichend gekühlt werden, während ein zu große Gerät nicht genug Feuchtigkeit entfernen kann, damit sich die Luft feucht anfuhlt. Um die richtige Klimaanlage zu finden, multiplizieren Sie die Länge des Raumes mit der Breite des Raumes, um die Fläche des Raumes zu bestimmen, den Sie kühlen möchten. Sie müssen auch die BTU (British Heat Unit) Bewertung der Klimaanlage kennen, die angibt, wie viel Wärme sie aus dem Raumnehmen kann. Je größter die Zahl,esto größer der Raum undesto stärker die Kühlleistung. (Bitte stellen Sie safer, dass Sie nur neuere Modelle vergleichen, ältere Modelle konnen größer aussehen, aber sie sind tatsächlich identisch). Wenn ihre tragbare Klimaanlage in einem sonstigen Raum, in einer Küche oder in einem Raum mit hohen Decken platziert wird, s sollen den Sie dies sorgfältig „bedenken".

Nachdem Sie die richtige Kuhlleistung für ihren Raum gefunden haben, können Sie sich weitere Merkmale ansehen.

Warum ist die Kuhlleistung bei neuen Modellen niedriger als bei älteren

Geräten?

Die Bundesvorschriften verpflichten die Hersteller, die Kühlleistung gemäß bestimmter Testverfahren zu berechnen, das erst in thisem Jahr geändert wurde. Modelle, die vor 2017 hergestellt wurden, wurden nach einem anderen Verfahren getestet und die Kühlleistung wurde anders gemessen als in den Vorjahren. Daher kann es sein, dass die BTU-Zahl niedriger ist, aber die tatsächliche Kühlleistung der Klimaanlage hat sich nicht verändert.

Was ist SACC?

SACC ist der représentative Wert deraisonbereinigten Kühlleistung in Btu/h, der gemäß dem DOE-Testverfahren in Titel 10 Code of Federal Regulations (CFR) 430, Unterabschnitt B, Anhang CC und den geltenden Probenahmeplänen ermittelt wird.

Benötigte Werkzeuge

• Mittlerer Kreuzschlitzschraubendreher; -Maßband oder Lineal; -Messer oder Schere;
• Säge (optional, zur Anpassung des Fensteradapters für schmale Fenster)

Zubehör

HINWEIS: Einige Modelle konnen ein * enthalten. Das Design kann leicht abweichen.

DE

Form	Name des Zubehörs	Anz.	Form	Name des Zubehörs	Anz.
	Geräteadapter	1 Stück		Fensterschieber	1 Set (*)
	Abgasschlauch	1 Stück		Sicherungsbügel und 2 Schrauben	1 Set (*)
	Schaumstoffdichtung A (selbstklebend)	2 Stück (*)		Abflussschlauch	1 Stück
	Schaumstoffdichtung B (selbstklebend)	2 Stück (*)		Schraube	1 Stück (*)
	Schaumstoffdichtung C (nicht klebend)	1 Stück (*)		Fernbedienung und Batterie (nur für Modelle mit Fernbedienung)	1 Satz (*)
	Schrauben und Dübel (nur für Wandumontagemodelle)	4 Satz (*)		Wandauspuffadapter A (nur für Wandumontagemodelle)	1 Stück (*)
	Luftabzugskanal	1 Stück (*)		Wandauspuffadapter B (mit Kappe) (nur für Wandumontagemodelle)	1 Stück (*)

Fensterinstallationssatz

Typ Fensterinstallation:

Schnitt Eins: Vorbereiten der Abgasschlauchbaugruppe

Drücken Sie den Abgasschlauch (oder den verlangerten Abgasschlauch) in den Fensterschieberadapter und den Gerätadapter und klemmen Sieihn automatisch durch die elastischen Schnallen des Adapters fest.

Typ Wandmontage:

Schritt Zwei: Installieren Sie die Abgasschlauchbaugruppe am Gerät

Schieben Sie den Abgasschlauch entlang der Pfeilrichtung in den Luftauslass des Geräts.

MODELL A

Schritt Drei: Bereiten Sie den Verstellbaren Fensterschieber vor

1. Wahlen Sie den Fensterschieber entsprechend der Höhe des Fensters aus. Manchmal muss es kurz geschritten werden, um die Höhe des Fensters zu erhäufen.itte vorsichtig sein, um es richtig zu schneiden.
2. Befestigen Sie die Fensterschieber mit Schrauben, sobald sie auf die richtige Länge eingestellt sind.

MODELL C

Installation

HINWEIS: Sobald die Abgasschlauchbaugruppe und der verstellbare FensterschieberVBorbereitet sind, wahlen Sie eine der beiden folgenden Installationsmethoden.

Typ 1: Hängefenster- oder Schiebefenster-Montage (Für einige Modelle)

Oder

1. Schneiden Sie die Schaumstoff-Dichtungsstreifen A und B auf die richtige Länge zu und befestigen Sie sie wie abgebildet am Fensterflügel und -rahen.

Oder

1. Setzen Sie die Fensterschieberbaugruppe in die Fensteröffnung ein.

Oder

1. Schneiden Sie den nichtklebenden Schaumdichtungsstreifen C passend auf die Breite (oder Höhe) des Fensters zu. Fugen Sie die Dichtung zwischen Glas und Fensterrahmen ein, um zu verhindern, dass Luft und Insekten in den Raum gelangen.

Oder

1. Befestigen Sie bei Bedarf die Sicherheitshalterung mit zwei Schrauben wie abgebildet.

Oder

1. Setzen Sie den Fensterschieberadapter in das Loch des Fensterschiebers ein.

Typ 2: Wandmontage (Für einige Modelle)

1. Schneiden Sie ein 125 mm (4,9 Zoll) großes Loch in die Wand für den Wandabluftadapter B.
2. Befestigen Sie den Wandabluftadapter B mit den vier im Kit enthaltenen Dübeln und Schrauben an der Wand.
3. Schlieben Sie die Abgassschlauchbaugruppe (mit Wandabluftadapter A) an den Wandabluftadapter B an.

HINWEIS: Um eine ordnungsgemäß Funktion zu gewährleisten, sollte der Schlauch NICHT überdehnt oder gebogen werden. Stellen Sie safer, dass es keine Hindernisse um den Auslass des Abgasschlauchs (im Bereich von 500 mm) gibt, damit die Abgasanlage ordnungsgemäß Funktioniert. Alle Abbildungen in thism Handbuch dieren nur der Erläuterung. Ihr Klimaanlage kann etwas anders sein. Die tatsächliche Form ist maßgeblich.

Betriebsanleitung

Merkmale des Bedienfelds

MODE CONSTANTFRANK(PIERN)

MODE (MODUS)-Taste
Wahlen Sie den passenden Betriebsmodus aus. Jedes Mal, wenn Sie die Tastes drucken, wechselt der Modus in der Reihenfolge COOL (Kühlen), FAN (Lüftern), DRY (TROCKNEN), HEAT (HEIZEN) (bei einigen Modellen) und AUTO (AUTO) (bei einigen Modellen). Und die Modusanzeige leuchtet bei der unterschiedlichen Moduseinstellungen auf.

HINWEIS: In den oben genannten Modi steuert das Gerät die automatische Lüftergeschwindigkeit automatisch.

• • Up (Auf+) und Down (Ab-)-Tasten Wird verwendet, um die Temperatureinstellungen in Schritten von 1^ / 2^ (oder 1^ ) in einem Bereich von 17^ / 62^ bis 30^ / 88^ (oder 86^ ) anzupassen (erhöhen/verringern).

HINWEIS: Die Steuerung kann die Temperatur in Fahrenheit oder Celsius anzeigen. Um von einer zur anderen zu wechseln, halten Sie die die Up (Auf)- und Down (Ab)-Tasten gleichzeitig 3 Sekunden lang gedrückt.

Power (Stromversorgung)-Taste Netzschalter ein/aus.

Stromanzeige Entweder Timer-Anzeige oder drahtlose Anzeige
Timer-Anzeige (nur über Fernbe-dienung einstellbar)
- Drahtlose Anzeige (nur für Geräte mit drahtloser Steuerungsfunktion)

LED-Anzeige
Zeigt die eingestellte
Temperatur im Modus
Kühlen, Heizen oder
Auto. Es zeigt die
Raumtemperatur im Modus
DRY (TROCKNEN) und
FAN (LÜFTER) an. Zeigt
Fehlercodes an:
EO-EEPROM-Fehler.
E1-Raumtemperatursensor
Fehler.
E2-Fehler des
Verdampfertemperaturesensors. E3-Fehler des Kondensatortemperaturesensors (bei einigen Modellen).

E4 - Kommunikationsfehler der DE Anzeigetafel. Schutzcode anzeigen. Schutzcode-Anzeige:

P1 - Bodenwanne voll - Schlieben Sie den Ablaufschlauch an und leiten Sie das gesammelte Wasser ab. Wenn der Schutzcode wiederholt auftritt, rufen Sieitte den Kundendienst an.

HINWEIS: Bei einem der oben genannten Fehler schalten Sie das Gerät aus und überprüfen Sie, ob es Hindernisse gibt. Starten Sie das Gerät neu, schalten Sie das Gerät aus undziehen Sie den Netzstecker, wenn der Fehler weiterhin besteht. Wenden Sie sich an den Hersteller, seinen Kundendienst oder eine ähnliche qualifizierte Person, um den Service zu erhalten.

Betriebsanleitung

KUHLEN-Betrieb

• Drücken Sie die „MODE (MODUS)“-Taste, bis die Anzeige „Cool (Kühlen)“ aufleuchtet.
• Drücken Sie die ADJUST (EINSTELLUNG)-Tasten „+“ oder „-, um ihre gewünschte Raumtemperatur auszuwahlen. Die Temperatur kann in einem Bereich von 17^ - 30^ / 62^ - 88^ (oder 86^ ) eingestellt werden.
• Drücken Sie die „FAN SPEED (LÜFTERGESCHWINDIGKEIT)“-Taste, um die Lüftergeschwindigkeit zu wahren.

TROCKEN-Betrieb

• Drücken Sie die „MODE (MODUS)“-Taste, bis die Anzeige „Dry (Trocknen)“ aufleuchtet.
  Die Lüftergeschwindigkeit oder die Temperatur kann nicht eingestellt werden. Der Lüftermotor lauft mit NIEDRIGER Geschwindigkeit.

HINWEIS: Turen und Fenster geschlossen halten, um eine optimale Entfeuchtung zu erzielen. Legen Sie keine Rohre an die Fenster.

LÜFTER-Betrieb

• Drücken Sie die „MODE (MODUS)“-Taste, bis die Anzeige „FAN (LÜFTER)“ aufleuchtet.
• Drucken Sie die „FAN SPEED (LÜFTERGESCHWINDIGKEIT)“-Taste auf der Fernbedienung, um die Lüftergeschwindigkeit auszuwahlen. Die Temperatur kann nicht eingestellt werden.
• Legen Sie keine Rohre an die Fenster.

DE

• Im Modus AUTO konnen Sie die Lüftergeschwindigkeit nicht auswahlen.

HINWEIS: Im Modus AUTO leuchten bei einigen Modellen sowohl der Modus AUTO als auch die Anzeigeleuchten für den tatsächlichen Betriebsmodus auf.

HEIZEN-Betrieb (nur Modelle ohne Kuhlung)

• Drücken Sie die „MODE“ (Modus)-Taste, bis die Kontrollleuchte „HEAT“ (HEIZ) aufleuchtet.
• Drücken Sie die ADJUST (EINSTELLUNG)-Tasten „+“ oder „-“, um ihre gewünschte Raumtemperatur auszuwahlen. Die Temperatur kann in einem Bereich von 17^ 30^ / 62^ 88^ (oder 86^ ) eingestellt werden.
• Drucken Sie die „FAN SPEED (LÜFTERGESCHWINDIGKEIT)“-Taste auf der Fernbedienung, um die Lüftergeschwindigkeit auszuwahlen.

Kabelloser Betrieb (bei einigen Modellen)

• Wird verwendet, um den kabellosen Verbindungsmodus zu starten. Wenn Sie die kabellose Funktion zum ersten Mal verwenden, halten Sie die POWER (STROMVERSORGUNG)-Taste 3 Sekunden lang gedrückt, um den kabellosen Verbindungsmodus zu aktivieren. Die LED-ANZEIGE zeigt „AP“ an, um anzuzeigen, dass Sie eine kabellose Verbindung einrichten konnen. Wenn die Verbindung (zum Router) innerhalb von 8 Minuten erfolgreich hergestellt wird, verlässt das Gerät automatisch den kabellosen Verbindungsmodus und die kabellose Anzeigeleuche leuchtet. Wenn die Verbindung innerhalb von 8 Minuten fehlschlört, verlässt das Gerät automatisch den kabellosen Verbindungsmodus. Nach erfolglicher kabelloser Verbindung konnen Sie bei einigen Modellen gleichzeitig die Tasten MODE (MODUS) und UP (AUF) (+) für 3 Sekunden drücken, um die kabellose Funktion auszuschalten, die LED-ANZEIGE zeigt „OF (AUS)" für

3 Sekunden. Drücken Sie die MODE (MODUS)-Taste und UP (AUF) (+), um die kabellose Funktion wieder zu aktivieren, und die LED-ANZEIGE zeigt „EIN" für 3 Sekunden.

HINWEIS: Beim Neustart der Wireless-Funktion kann es eine Zeit dauern, bis automatisch eine Verbindung zum Netzwerk hergestellt wird.

Konstanter Lüfterbetrieb (bei einigen Modellen)

• Drücken Sie im Modus Kühlen oder Trocknen die MODE (MODUS)-Taste 3 Sekunden lang, um die konstante Lüfterfunktion ein- oder auszuschalten. Wenn die Funktion eingeschaltet ist, leuchtet die konstante Lüfterleuchte auf und zeigt den Lüfterdauerbetrieb für die Kühlung an. Wenn die Funktion ausgeschaltet ist, erlischt die konstante Lüfterleuchte und zeigt den Lüfterzyklus mit Kompressorstopp an.

FRISCH-Betrieb (bei einigen Modellen)

• Halten Sie gleichzeitig die MODE (MODUS)- und DOWN (AB) (-)-Tasten für 3 Sekunden gedrückt, um die FRISCH-Funktion zu aktivieren. Bei einigen Modellen leuchtet die FRISCH-Anzeigeleuche auf und die LED-ANZEIGE zeigt „On (EIN)" für 3 Sekunden an. Der lonengenerator ist mit Energie gefüllt und hilft, die Raumluft zu reinigen. Drücken Sie es erneut für 3 Sekunden, um die FRISCH-Funktion zu stoppen, die Frisch-Anzeigeleuche wird bei einigen Modellen abgedunkelt und bei einigen Geräten zeigt die LED-ANZEIGE „OF (AUS)" für 3 Sekunden an.

Kabelloser Betrieb (bei einigen Modellen)

• Wird verwendet, um den kabellosen Verbindungsmodus zu starten. Wenn Sie die kabellose Funktion zum ersten Mal verwenden, halten Sie die POWER (STROMVERSORGUNG)-Taste 3 Sekunden lang gedrückt, um den kabellosen Verbindungsmodus zu aktivieren. Die LED-ANZEIGE zeigt „AP" an, um anzuzeigen, dass Sie eine kabellose Verbindung einrichten konnen. Wenn die Verbindung (zum Router) innerhalb von 8 Minuten erfolgreich hergestellt wird, verlasst das Gerät automatisch den kabellosen Verbindungsmodus und die kabellose Anzeigeleuche leuchtet. Wenn die Verbindung innerhalb von 8 Minuten fehlschlägt, verlasst das Gerät automatisch den kabellosen Verbindungsmodus. Nach erfolglicher kabelloser Verbindung konnen Sie bei einigen Modellen gleichzeitig die Tasten MODE (MODUS) und UP (AUF) (+) für 3 Sekunden drücken, um die kabellose Funktion auszuschalten, die LED-ANZEIGE zeigt „OF (AUS)" für

3 Sekunden. Drücken Sie die MODE (MODUS)-Taste und UP (AUF) (+), um die kabellose Funktion wieder zu aktivieren, und die LED-ANZEIGE zeigt „EIN" für 3 Sekunden.

HINWEIS: Beim Neustart der Wireless-Funktion kann es eine Zeit dauern, bis automatisch eine Verbindung zum Netzwerk hergestellt wird.

WASSERABLAUF

• Entfernen Sie im Entfeuchtungsmodus den Ablaufstopfen von der Rückseite des Geräts und montieren Sie den Ablaufstecker (5/8 "Allgemeines Buchse) mit einem 3/4"-Schlauch (vor Ort erhältlich). Bei Modellen ohne Ablaufstecker wird einfach der Ablaufschlauch an die Bohrung angeschlossen. Platzieren Sie das offene Ende des Schlauchs direkt über dem Abflussbereich in Ihr Kellerboden.

HINWEIS: Stellen Sie sicher, dass der Schlauch sicher ist, damit keine Leckagen auftreten. Führren Sie den Schlauch zum Entwässerungsabfluss und stellen Sie sicher, dass es keine Knicke gibt, die den Wasserfluss behindern ***den Entwässerungsabfluss und stellen Sie sicher, dass das Schlauchende in den Entwässerungsabfluss und stellen nach unten gerichtet ist, damit das Wasser reibungslos flieBt. Wenn kein Schlauch fur den kontinuierlichen Ablauf verwendet wird, stellen Sie sicher, dass der Ablaufstopfen und der Drehknopf richtig installiert sind, um Leckagen zu vermeiden.

• Entfernen Sie im Heizpumpenmodus den unteren Ablaufstopfen von der Rückseite des Gerats und installmenten Sie den Abflussanschluss (5/8-Zoll-Universal-Innengewinde) mit einem 3/4-Zoll-Schlauch (vor Ort gekauft). Stellen Sie das Gerät vorsichtig an einen Abflussort und setzen Sie das Wasser ablaufen.

HINWEIS: Stellen Sie sicher, dass der Ablaufschlauch tiefer als der Ablaufauslass der unteren Wanne liegt.

• Wenn der Wasserstand der Bodenwanne ein vorbestimmtes Niveau erreicht, piept das Gerät 8 Mal und der digitale Anzeigebereich zeigt „P1" an. Zu diesen Punkt wird der Klimatisierungs-/Entfeuchtungsprozess(sofort gestoppt.Der Luftermotor lauft jedoch weiter (das ist normal). Bewegen Sie das Gerät vorsichtig in die Entwässerungsposition, entfern den Sie die untere Ablassschraube und setzen Sie das Wasser abflieBen. Setzen Sie den unteren Ablassschraube wieder ein und starten Sie das Gerät neu, bis das Symbol „P1"verschwindet. Wenn der Fehler wiederholt auftritt, rufen Sie den Kundendienst an.

HINWEIS: Stellen Sie sicher, dass Sie dieunte Ablassschraube wieder einsetzen,bevor Sie这点es Gerat verwenden, umUndichtigkeiten zu vermeiden.

Wartung

Sicherheitsvorkehrungen

• Ziehen Sie vor der Reinigung oder Wartung immer den Netzstecker.
• Verwenden Sie KEINE brennbaren Flüssigkeiten oder Chemikalien, um das Gerät zu reinigen.
• Waschen Sie das Gerät NICHT unter fließendem Wasser. Dies kann zuelektrischen Gefahren führen.
  Bedieren Sie die Maschine NICHT, wenn die Stromversorgung während der Reinigung beschädigt wird. Das beschädigte Stromkabel muss durch ein neues vom Hersteller geleifertes ersetzt werden.

Reinigung des Luftfilters

Entfernen Sie den Luftfilter.

VORSICHT

Betreiben Sie das Gerät NICHT ohne Filter, da Schmutz und Flusendiesen verstopfen und die Leistung verringgern.

Tipps zur Wartung

Um eine optimale Leistung zu erzielen, reinigen Sie den Luftfilter unbedingt alle zwei Wochen.
Die Wasserauffangwanne sollte sofort nach dem Auftreten des P1-Fehlers und vor der Lagerung entleert werden, um Schimmel zu vermeiden.
In Haushalten mit Tieren müssen Sie den Luftgitter regelmäßig abwischen, um einen blockierten Luftstrom durch Tierhaare zu vermeiden.

Reinigung des Geräts

Reinigen Sie das Gerät mit einem feuchten fusselfreien Tuch und einem milden Reinigungsmittel. Trocknen Sie das Gerät mit einem trockenen fusselfreien Tuch ab.

Lagern Sie das Gerät, wenn es nicht benutzt wird

• Entleeren Sie die Wasserauffangwanne des Geräts gemäß den Anweisungen im nachsten Abschnitt.
• Betreiben Sie das Produkt 12 Stunden im Modus LÜFTER in einem warmen Raum, um es trocken zu halten und Schimmelbildung zu vermeiden.
• Schalten Sie das Gerät aus undziehen Sie den Stecker.
• Reinigen Sie den Luftfilter gemäß den Anweisungen im vorherigen Abschnitt. Setzen Sie vor der Lagerung den sauberen und trockenen Filter ein.
• Entfernen Sie die Batterie von der Fernbedienung.

HINWEIS: Bewahren Sie das Gerät an einem kühlen, dunklen Ort auf. Direkte Sonneneinstrahlung oder extreme Hitze können die Lebensdauer des Geräts verkürzen.

HINWEIS: Der Schrank und die Vorderseite können mit einem ölfreien Tuch abgestaubt oder mit einem Tuch gewaschen werden, das mit einer Lösung aus warmem Wasser und mildem flüssigem Geschirrspulmittel angefeucht ist. Gründlich spulen und trocknen. Verwenden Sie keine reizenden Reinigungsmittel, Wachs oder Polituren auf der Vorderseite des Schranks. Stellen Sie safer, dass Sie überschüssiges Wasser aus dem Tuch auswringen, bevor Sie um den Regler herum wischen. Zu viel Wasser im Regler oder in seiner Umgebung kann das Gerät beschädigen.

Tipps zur Störungsbeseitigung

Problem Mögliche Ursachen Lösung

Gerät schaltet sich beim Drücken der ON/OFF (EIN/AUS)-Taste nicht ein	P1 Schutzcode	Die Wasserauffangwanne ist voll. Schalten Sie das Gerät aus, setzen Sie das Wasser aus der Wasserauffangwanne ab und starten Sie das Gerät neu.
	Im Modus COOL: Die Raumtemperatur ist niedriger als die eingestellte Temperatur	Setzen Sie die Temperatur darüber
	EO EEPROM-Fehler	Wenden Sie sich für den Service an den Hersteller oder seine Servicestellen oder an eine ähnlich qualifizierte Person.
Das Gerät kühlt nicht gut	Der Luftfilter ist durch Staub oder Tierhaare verstopft	Schalten Sie das Gerät aus und reinigen Sie den Filter gemäß den Anweisungen
	Abluftschlauch ist nicht angeschlossen oder verstopft	Schalten Sie das Gerät aus,ziehen Sie den Schlauch ab, prüfen Sieihn auf Verstopfung und schlieben Sieihn wieder an
	Das Gerät hat einen niedrigen Kältemittelstand	Rufen Sie einen Servicetechniker, um das Gerät zu überprüfen und Kältemittel nachzufüssen.
	Die Temperatureinstellung ist zu hoch	Verringern Sie die eingestellte Temperatur
	Die Fenster und Türen im Raum sind offen	Stellen Sie sicher, dass alle Fenster und Türen geschlossen sind
	Die Raumfläche ist zu groß	Überprüfen Sie den Kühlbereich doppelt
	Es befinden sich Wärmequellen im Raum	Entfernen Sie die Wärmequellen, wenn möglich
Das Gerät ist laut und vibriert zu stark	Der Boden ist nicht eben	Stellen Sie das Gerät auf eine flache, ebene Flüche
	Der Luftfilter ist durch Staub oder Tierhaare verstopft	Schalten Sie das Gerät aus und reinigen Sie den Filter gemäß den Anweisungen
Das Gerät macht ein gurgelndes Geräusch	Dieses Geräusch wird durch die Strömung des Kältemittels im Gerät verursacht.	Dies ist normal

Änderungen der Konstruktion und der technischen Daten zum Zweck der Produktverbesserung ohne vorherige Ankündigung sind vorbehalten. Wenden Sie sich an die Vertriebsstelle oder den Hersteller, um Einzelheiten zu erfahren. Alle Aktualisierungen des Handbuchs werden auf die Service-Website hochgeladen,itte prufen Sie die neuste Version.

Prevadzka DRY (SUCHY)

Stlačte tlacidlo „MODE (REŽIME)”, kým sa nerozsvieti kontrolka „DRY (SUCHÍ)”.
- Rychlost ventiladora alebo teplotu nie je:no né nastavit. Motor ventiladora praticuje pri NíZKY rychlosti.
