BEDIENUNGSANLEITUNG CO110 VOLTCRAFT

1. Einführung 3
2. Symbol-Erklärung 4
3. Bestimmungsgemäß Verwendung 5
4. Lieferumfang 6
5. Ausstattung und Funktionen 6
6. Sicherheitshinweise 7

a) Allgemein 7

1. Bedienelemente und Komponenten 9
2. Bedienung 10

a) Aufstellung des Ständers 10
b) Allgemeine Einrichtung und Einstellungen 11
c) LC-Display. 12
d) Trendanzeige 13
e) Max/Min. 14
f) Hauptmenü-Funktionen 14
g) Referenz der Einstellungen 18

1. Pflege und Reinigung 19

2. Entsorgung 19

3. Technische Daten 20

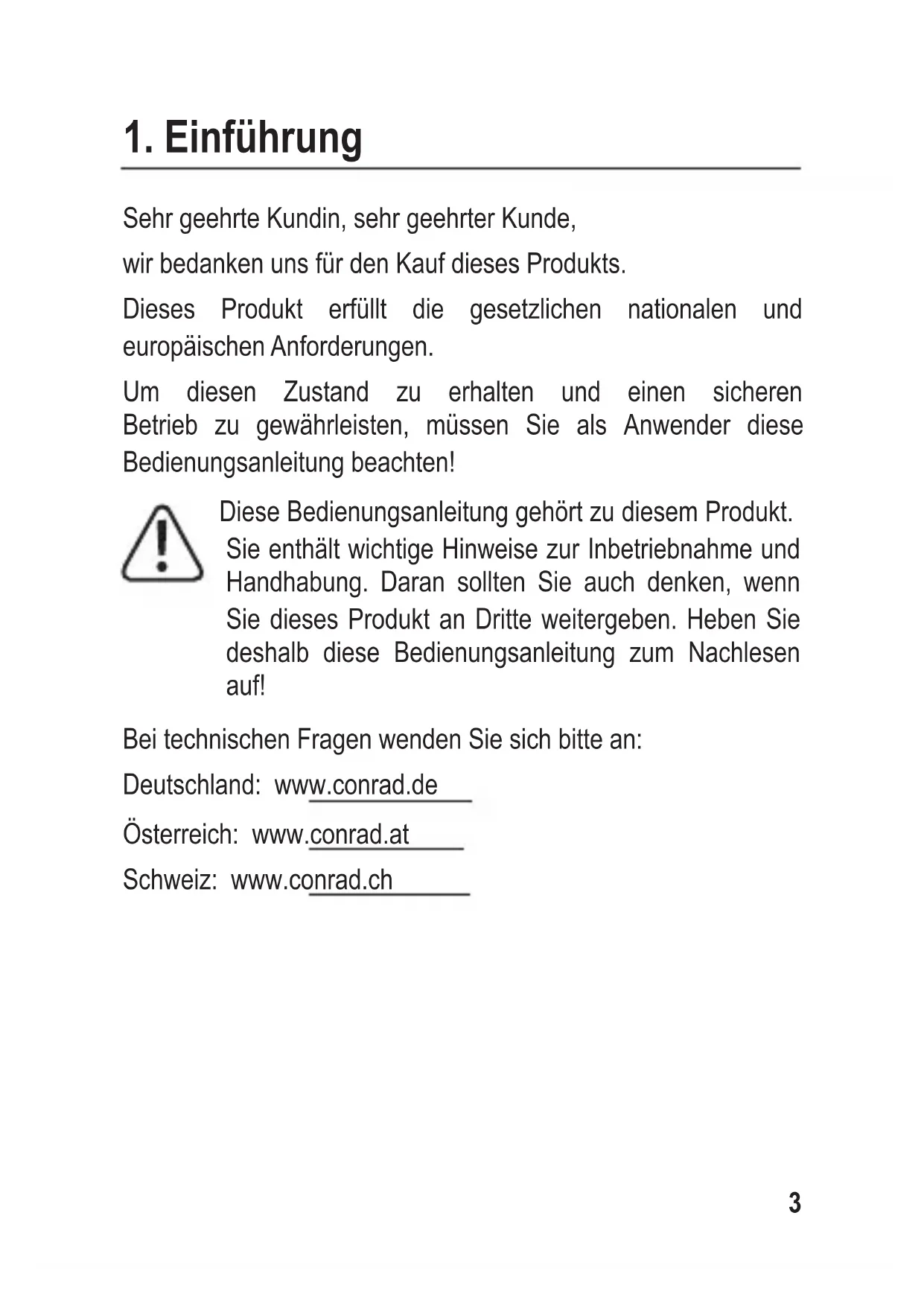

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf diesen Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung führt zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollen den Sie auch denken, wenn Sie diesen Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für ihre Gesundheit hin, z. B. Stromschlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

3. Bestimmungsgemäß Verwendung

Dieses CO2-Überwachungsgerät verfügt über eine LED-Anzeige, bietet einen sightbaren und hörbaren CO2-Warnalarm und misst außer dem Temperatur und Luftfeuchtigkeit.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen)dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlülsen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie safer auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

CO2-Monitor
- USB C-Kabel

Stander
Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Website.

5. Ausstattung und Funktionen

Große Displayanzeige
Bedienung mit Touchtasten
Leicht ablesbar mit 15^ -Schräge
NDIR-Sensor mit geringer Abweichung
- Akustischer und visueller Alarm
- Diagrammit veränderlichen Zeiteinteilungen

• Überwachung von CO2, rF (Luftfeuchtigkeit) und Temperatur
• Automatische und manuelle Kalibrierung
• Anzeige der Max/ Min-Werte

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßigen Gebrauch nicht beachten, übernehmen wir keine Haftung für darauf resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese können andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschüttungen, hoher Feuchtigkeit, Nisse, brenbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Solleke kein{sicherer Betrieb mehr möglich sein, behmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt

-sichtbare Schaden aufweist,

• nicht mehr ordnungsgemäß Funktioniert,

• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder?sagar das Herunterfallen aus geringer Höhe konnen das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollenen Sie Zweifel in Bezug auf die Arbeitswise, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführten.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

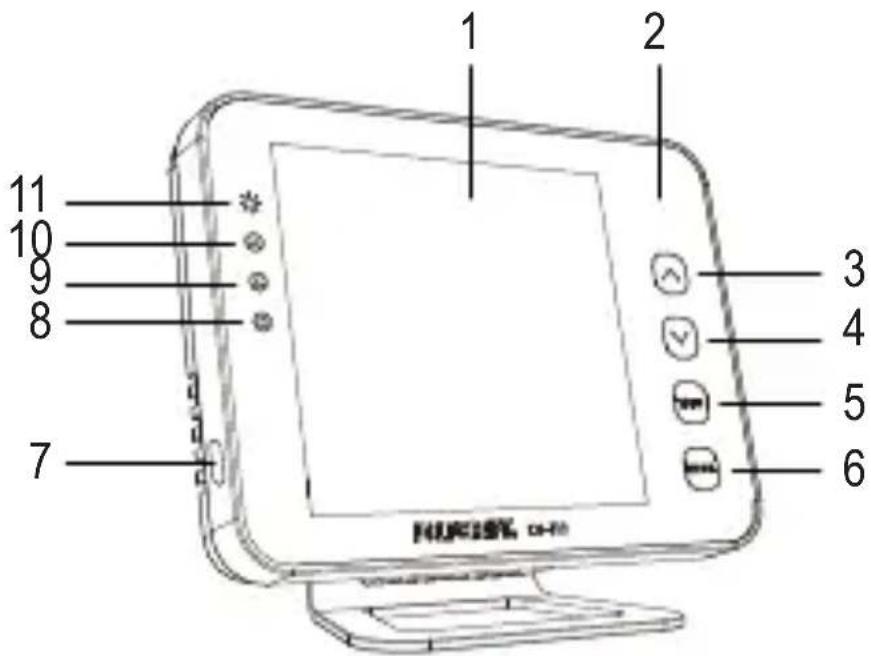

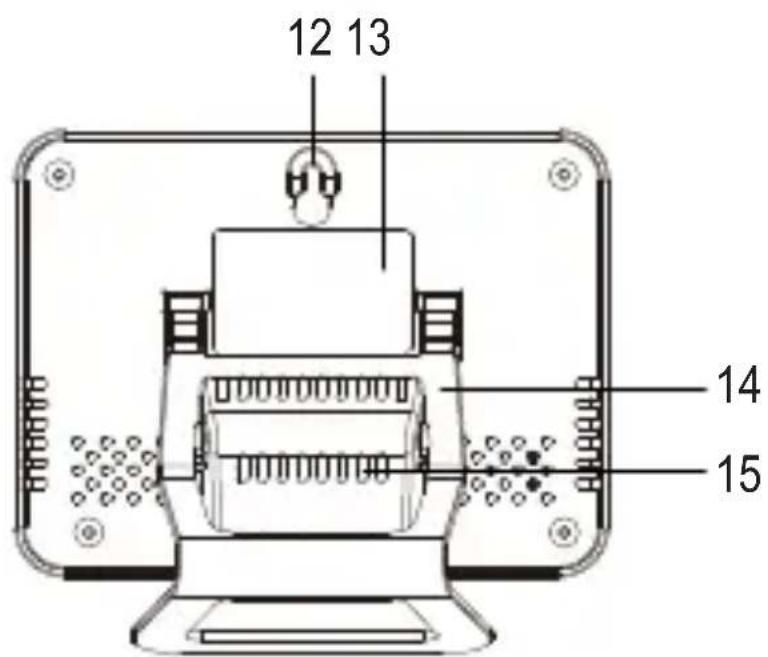

7. Bedienelemente und Komponenten

1 LCD
2 Frontblende
3 Taste
4 Taste

5 Taste

6 Taste

7 USB-Anschluss
8 Low-Pegel

9 Moderate-Pegel
10 High-Pegel
11 Netzanzeige
12 Bohrung für Schrauben

13 Etikett
14 Ablagestander
15 Halterung für Sensoren

8. Bedienung

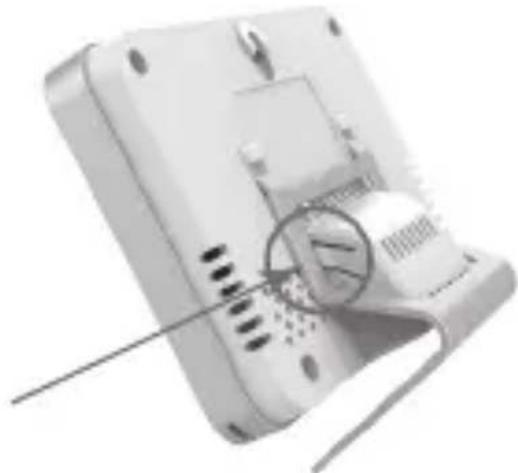

a) Aufstellung des Ständer

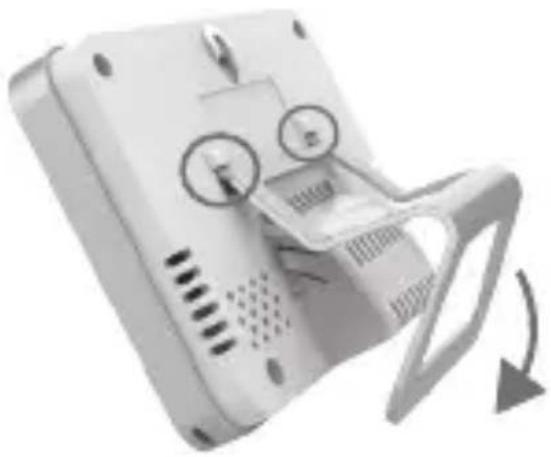

Setzen Sie den Ständer wie abgebildet in die Lücher ein und bewegen Sieihn vorsichtig nach unten, bis er einrastet.

Achten Sie darauf, dass diese Clips richtig eingesetzt sind.

Drücken Sie die Clips auf beiden Seiten zusammen, um den Ständer zu entfernen.

b) Allgemeine Einrichtung und Einstellungen

• Benutzen Sie das im Lieferumfang enthaltene USB-Kabel, um das Gerät mit einer Stromquelle zu verbinden. Nach das Gerät angeschlossen wurde, blinken die Betriebsanzeige und die 3 LEDs der Reihe nach auf. Danach wird ein Countdown von 30 angezeigt. Nach Ablauf des Countdowns ist das Gerät einsatzbereit.
• Mit den Tasten und schaffen Sie zwischen der Zeitskala und CO2/RH/TEMP um. Das Trenddiagramm zeigt die vergangenen Aufzeichnungen für jeder der drei Parameter an.
• Um das Gerät auf die Werkseinstellungen zurückzusetzen, halten Sie die Taste 4 Sekunden lang gedrückt, bis ein Piepton zu horen ist.
• Drücken Sie die Taste, um das Hauptmenu zu öffnen. Um eine Funktion auszuwahlen, drücken Sie die Taste / MENU.
• Im Menüpunkt Pflanzen Sie zwischen den Modus Menschen und dem Modus Pflanze
• Im Menüpunktändern Sie die obere/untere Alarmgrenze für Menschen (oder Pflanze)
• Im Menüpunkt WAOHsin Sie zwischen Alarm und Stummschaltung
  Wahlen Sie, um zwischen den Temperatureinheiten zu wechseln.

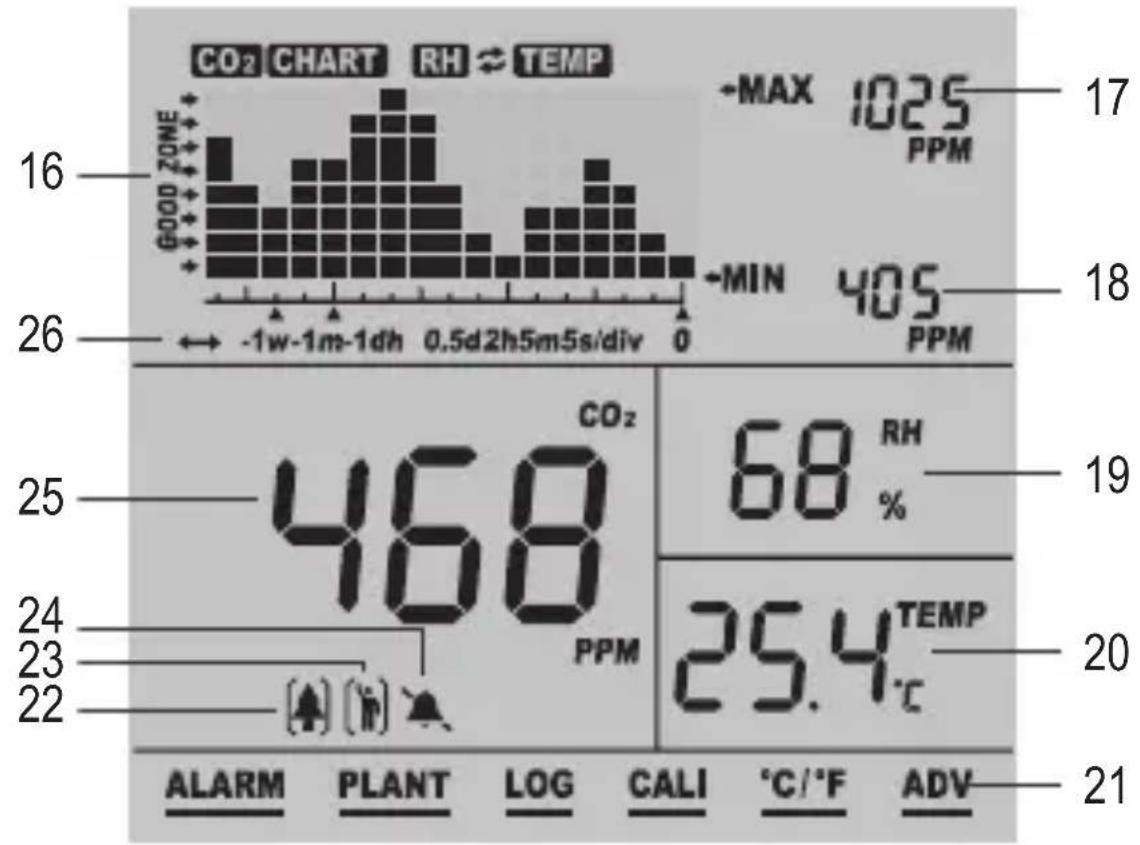

c) LC-Display

16 CO2/rF/TEMP-Diagramm
17 Max Diagramwert
18 Min. Diagrammwert
19 rF-Anzeige
20 Temperaturmessung
21 Hauptmenü
22 Pflanzenmodus

23 Menschenmodus
24 Alarmton Ein/Aus
25 CO2-Messwert
26 Zeit pro Teilstrich mit Angabe des Zeitraums, der im Diagramm erfasst wird

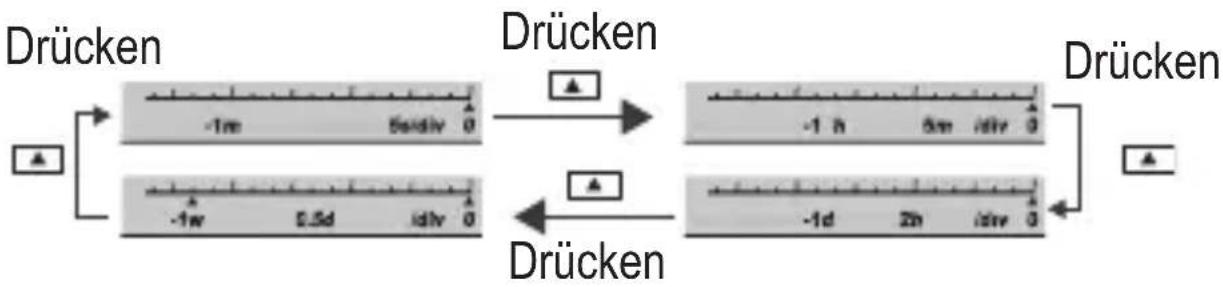

d) Trendanzeige

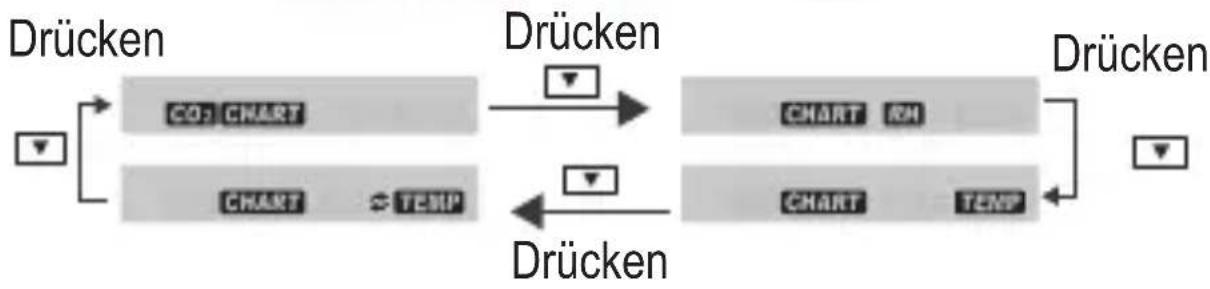

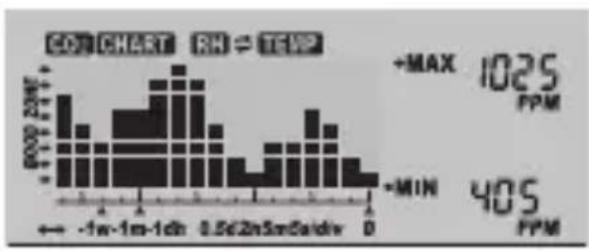

Dieses Diagramm zeigt die vergangenen Messwerte für jeder der drei Parameter (CO2/RH/TEMP) an. Drücken Sie die Taste, um zwischen den Modi CO2, TEMP, RH und Cycle (schaltet automatisch zwischen CO2/TEMPT/RH um) zu wechseln.

Drücken Sie Taste um die verfügbaren Zoomstufen für jeder Parameter (Minute/Stunde/Tag/Woche) umzuschalten.

Die verfügbar Zoom-Stufen für alle Parameter und Teilstrichdauern sind unter aufgeführ.

Zoomstufe (Zeitraum) Zeit zwischen	chen Teilstrichen
1M (Minute) 5 s/TS
1 h (Stunde) 5 min/TS
1D (Tag) 2 h/TS
1W (Woche) 0,5 T/TS

e) Max/Min

In der rechten oberen Ecke des Displays befinden sumerische Anzeigen für MAX und MIN. Wenn die Zoomstufe geändert wird, spiegeln die MAX- und MIN-Werte die Maximal-und Minimalwerte des ausgewählten Parameters (CO2, RH und TEMP) in der Grafik wider.

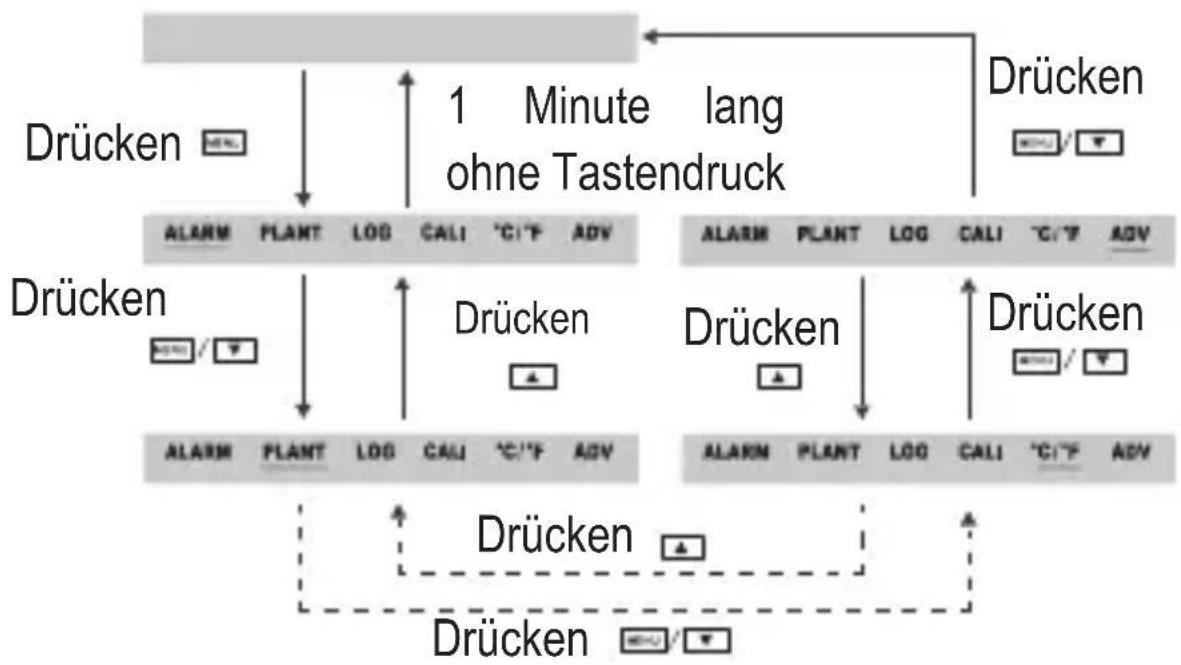

f) Hauptmenü-Funktionen

Die Hauptmenu-Funktionen von

ALARM PLANT LOG CALI ^ C / ^ F ADV werden durch Drucken der Taste Aktiviert. Durch Drucken der Taten wird das Hauptmenü aufgerufen. Der ausgewählte Menupunkt wird durch einen blinkenden Unterstrich gekennzeichnet.

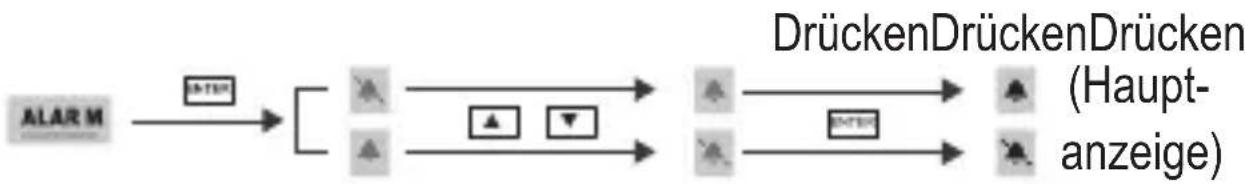

1 ALARM

Wenn angezeigt wird, ertont ein akustischer Alarm, wenn der CO2-Gehalt den voreingestellen Co2-Alarmwert überschreitet. Zeigt an, dass der Alarm stummgeschaltet ist.

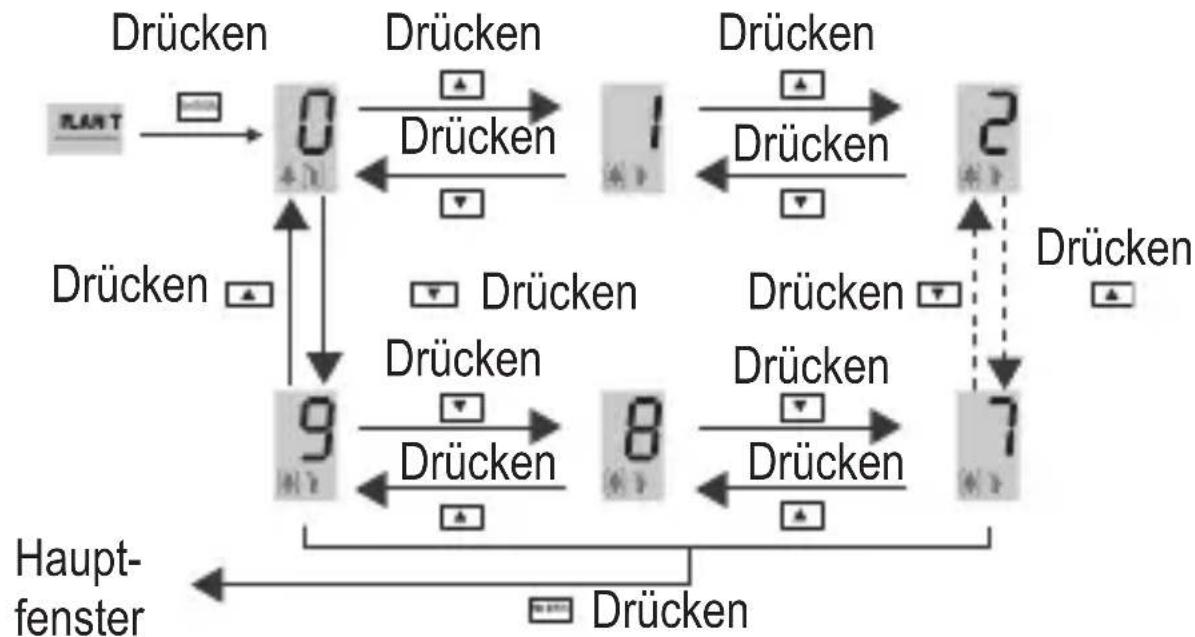

2 PLANT (Pflanze)

Wahlen Sie 0, um in den Modus „Mensch“ zu gelangen (standardmäßig ist 0 auf den Menschenmodus eingestellt und kann nicht geändert werden). Die voreingestellen niedrigen und hohen Alarme sind 800 und 1200 ppm. Bei Bedarf können diese im Menüpunkt „ADV“ geändert werden. Im Pflanzenmodus konnen Sie für optimale Einstellungen unter verschiedene Pflanzentypen auswahlen, indem Sie mit von 1 bis 9 durchblättern.

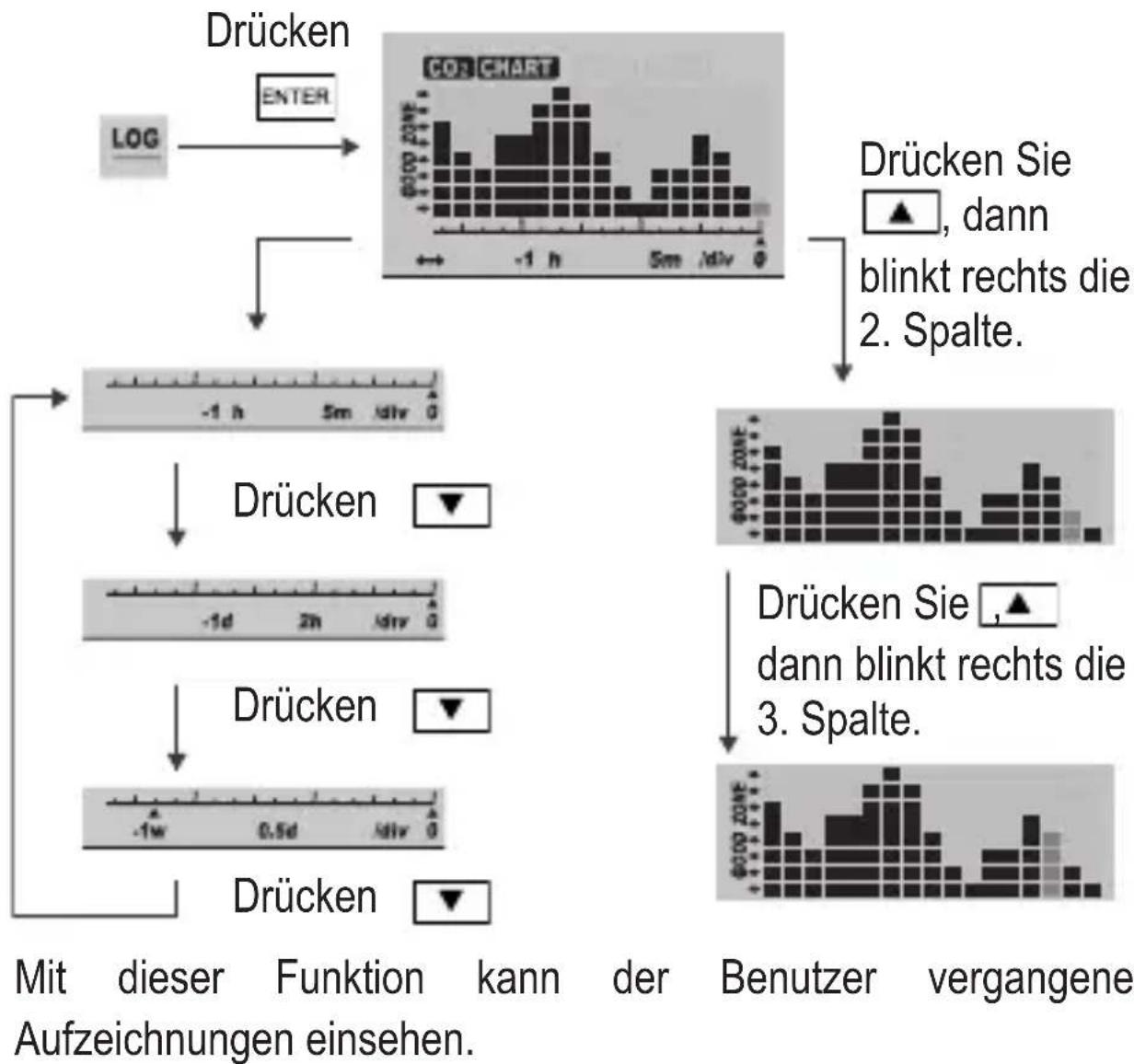

3 LOG

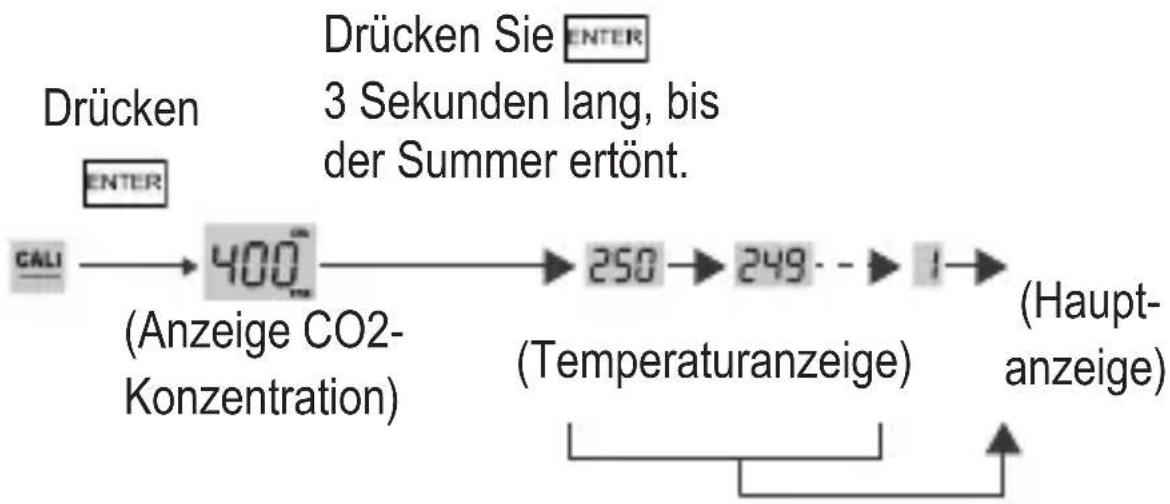

4 CALI

Lassen Sie das Gerät vor der Kalibrierung mindestens 20 Minuten lang bei geöffnetem Fenster oder im Freien mit einer tragbaren Batteriequelle laufen, um eine Atmosphäre mit 400 ppm CO2 zu erreichen. Warten Sie, bis sich der angezeigte CO2-Wert stabilisiert, und kalibrieren Sie das Gerät nach oberstehenden Schritten. Warten Sie nach der Kalibrierung 10 Minuten. Dann konnen Sie es normal verwenden.

5 Einheiten der Temperatur

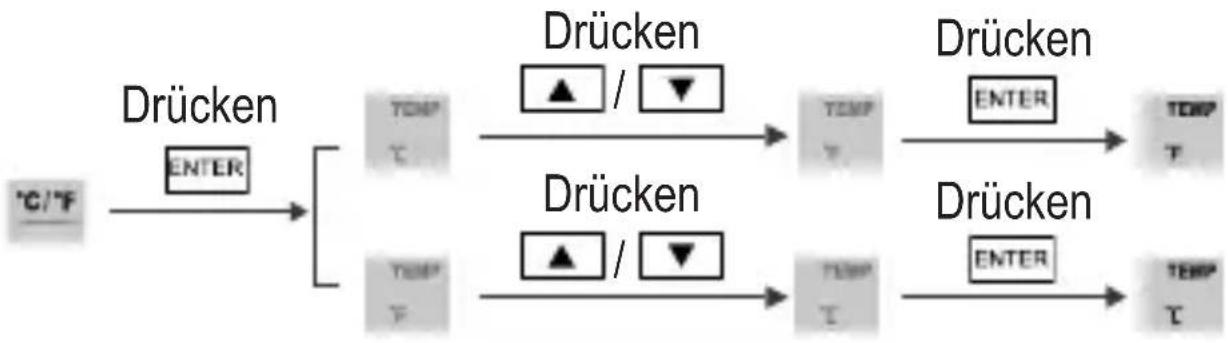

Mit dieser Funktion schalten Sie die Temperaturanzeige zwischen Celsius (^) und Fahrenheit (^) um.

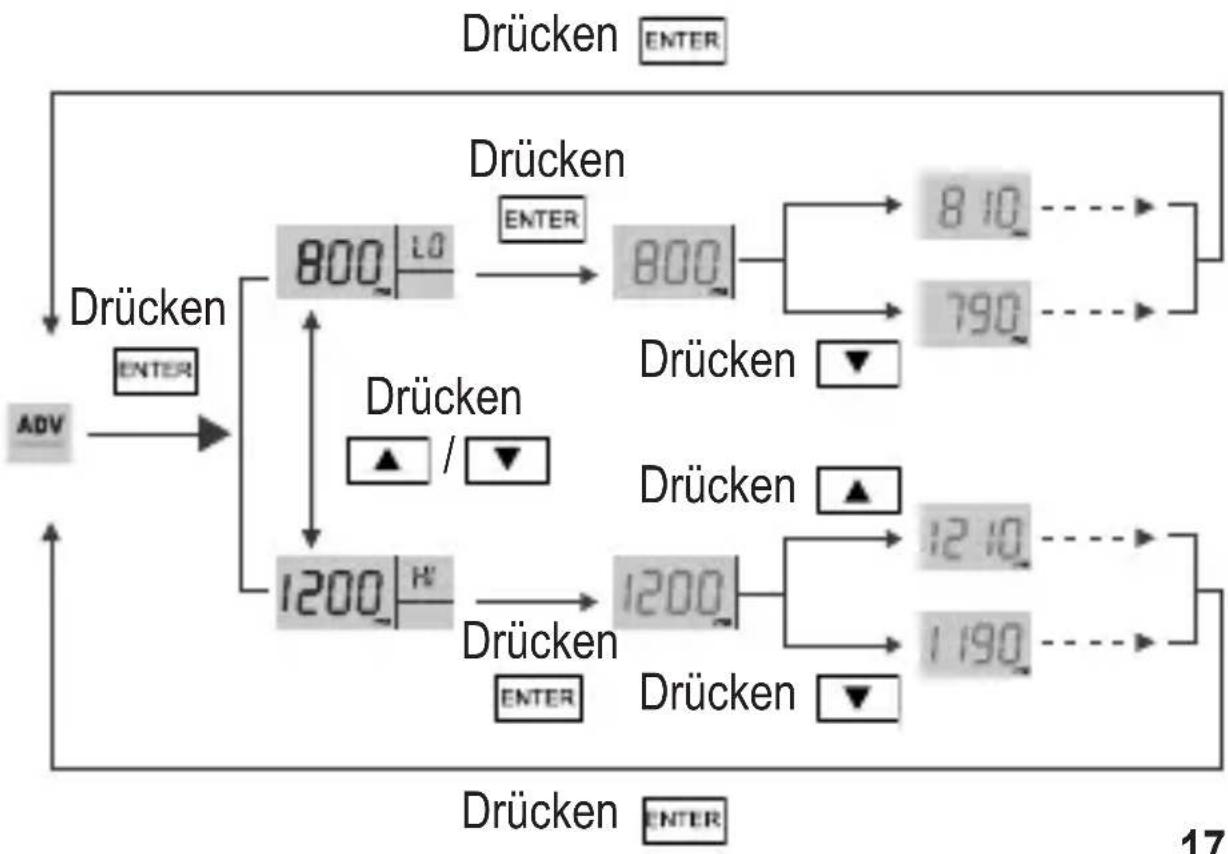

6 ADV

Verwenden Sie diese Funktion, um obere und unter Alarmgrenzen für den Menschenmodus (0) oder den Pflanzenmodus (1) festzulegen. Die oberen und unteren Alarmgrenzen für die Optionen 2-9 des Pflanzenmodus können nicht eingestellt werden.

g) Referenz der Einstellungen

Nr. Beschreibung	Untere/obere Alarmgrenze	Einstellbar
0 Mensch 800-1200 ppm	Ja
1 Angepasste Pflanze	600-900 ppm Ja
2 Bohne 600-900 ppm Nein
3 Chilis 800-1000 ppm Nein
4 Gurke 1000-1500 ppm	Nein
5 Weintrauben	800-1400 ppm Nein
6 Orchidee 800-	1400 ppm Nein
7 Kartoffeln 1200-	1800 ppm Nein
8 Erdbeere 800-	1200 ppm Nein
9 Tomate 800-1200 ppm	Nein

9. Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, daß diese zu Schäden am Gehäuse und zu Fehlfunktionendes Produkts führen können.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

10. Entsorgung

Produkt

Elektronische Komponenten sind Wertstoffe und gehoren nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfolgen damit die gesetzlichen Verpflichtungen und ihren Beitrag zum Umweltschutz.

11. Technische Daten

Stromverbrauch 160 mA (Spitze)
40 mA (Durchschnitt bei 5,0 V)

Betriebsspannung. DC 5 (±0,25) V
(über USB Type-C-Anschluss)

CO2-Messbereich. 0-5000 ppm

Auflösung der CO2-Anzeige............ 1 ppm (0-1000), 5 ppm (1000-2000), 10 ppm (>2000)

Temperaturausgleich. ±0,1 % des Messwerts pro °C oder ±2 ppm pro bezogen auf 25

Aufwärmzeit. < 20 Sekunden

Anspruchzeit. <2 Min. für 64 % der Schrittwechsel oder <4,8 Min. für 90 % der Schrittwechsel

Messung der Temperatur. 0°C bis 90°C Betriebstemperatur. 0,1 °C Anzeigeauflösung

luftfeuchtemessung	5-95 % Messbereich
	1 % Ablösung der Haupt-schnittstellenanzeige
	±5% Genauigkeit
Betriebs-/Lagerbedingungen	0 °C bis +50 °C (Betrieb)
	-20 °C bis +60 °C (Lage-rung)
	0 % bis 95 % rel. Feuchte
	(nicht kondenserend)
Abmessungen (B × H × T)	120 x 90 x 35,5 mm
Gewicht	180 g (mit Ständer)
	165 g (ohne Ständer)
