Produkttyp	Reflex-Lichtsensor (Reflexzelle)
Marke	IFM
Modell	OL5005
Kategorie	Industrieller elektronischer Sensor
Technologie	Reflexoptik mit Wabenreflektor oder Reflexklebeband
Reichweite	Variabel je nach Reflektor (siehe Etikett auf dem Gerät, typischerweise bis zu 10 m mit Reflektor Ø 80 mm)
Spannungsversorgung	DC (10-30 V) oder AC/DC (je nach Version), Verpolungsschutz
Stromverbrauch	< 100 mA (DC), < 2 VA (AC/DC)
Ausgang	NPN oder PNP oder Relais (je nach Version), NO/NC programmierbar über Drucktaster
Ausgangsstrom	100 mA max (Schaltausgang), 10 mA max (Diagnoseausgang)
LED-Anzeigen	Grün (betriebsbereit), Gelb (Ausgang aktiv), Rot (Fehler/Störung)
Programmierung	Empfindlichkeitseinstellung (statische oder bewegliche Objekte) und Ausgangsfunktion über Drucktaster
Schutz	Kurzschluss (Ausgang), automatische Wiederherstellung nach ca. 2 s
Anschluss	Klemmenkasten oder M12-Stecker (je nach Version)
Gehäusematerial	Kunststoff (PBT)
Linsenmaterial	Kunststoff (PMMA)
Schutzart	IP67 (Schätzung)
Betriebstemperatur	-25°C bis +60°C (Schätzung)
Abmessungen (ca.)	60 x 30 x 30 mm (Gehäuse)
Gewicht (ca.)	100 g
Montage	Über Befestigungswinkel (nicht im Lieferumfang), genaue Ausrichtung empfohlen
Wartung und Reinigung	Linsen mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Zubehör	Wabenreflektor (Ø 80 mm) oder Reflexklebeband, Feinsicherung falls erforderlich
Zulassungen	CE, andere je nach Version

Häufig gestellte Fragen - OL5005 IFM

Wie stelle ich die Empfindlichkeit des Sensors OL5005 ein?

Um die Empfindlichkeit einzustellen, drücken Sie den Drucktaster etwa 2 Sekunden lang, bis die rote LED blinkt. Platzieren Sie dann das zu detektierende Objekt vor dem Sensor und drücken Sie einmal, um den Zustand mit Objekt zu speichern. Entfernen Sie das Objekt und drücken Sie erneut, um den Zustand ohne Objekt zu speichern. Die gelbe und grüne LED blinken während der Programmierung abwechselnd. Nach der Bestätigung leuchtet die grüne LED, um anzuzeigen, dass die Einstellung abgeschlossen ist.

Was bedeuten die verschiedenen LEDs am Sensor?

Die grüne LED zeigt an, dass das Gerät betriebsbereit ist. Die gelbe LED leuchtet, wenn der Ausgang geschaltet ist (Objekterkennung). Die rote LED signalisiert einen Detektionsfehler (falsche Einstellung, verschmutzte Linsen). Ein abwechselndes Blinken von gelb+rot mit 2 Hz zeigt einen Kurzschluss am Ausgang an; bei 1 Hz einen internen Fehler.

Wie wird der Sensor OL5005 angeschlossen?

Schalten Sie die Anlage vor dem Anschluss spannungsfrei. Die Farben der Drähte sind: braun (BN) = positive Spannungsversorgung, blau (BU) = negativ, schwarz (BK) = Schaltausgang, weiß (WH) = Diagnoseausgang (falls vorhanden). Bei Versionen mit Kabelverschraubung verwenden Sie die abnehmbare Klemmleiste; nach dem Anschluss setzen Sie die Klemmleiste wieder ein.

Der Sensor erkennt Objekte nicht richtig, was tun?

Überprüfen Sie zuerst die Ausrichtung von Sensor und Reflektor. Reinigen Sie die Linsen mit einem weichen, trockenen Tuch. Kalibrieren Sie die Empfindlichkeit gemäß dem Einstellungsverfahren neu. Wenn die rote LED weiterhin leuchtet, deutet dies auf einen Detektionsfehler hin; Verschmutzung oder falsche Einstellung sind die häufigsten Ursachen.

Wie ändere ich die Ausgangsfunktion (NO/NC)?

Drücken Sie den Drucktaster etwa 10 Sekunden lang. Die rote LED blinkt nach 2 s schnell, dann blinken die gelbe und grüne LED abwechselnd. Nach etwa 8 Sekunden erlöschen alle LEDs: Die Ausgangsfunktion wurde umgekehrt (von NO auf NC oder umgekehrt).

Kann der Sensor transparente Objekte erkennen?

Ja, die Empfindlichkeitseinstellung ermöglicht die Erkennung teilweise transparenter Objekte. Verwenden Sie das Einstellungsverfahren mit und ohne Objekt, um die Empfindlichkeit anzupassen. Wenn das Objekt- und Hintergrundsignal zu nahe beieinander liegen, blinkt die rote LED nach Schritt 3, was anzeigt, dass die Einstellung nicht möglich ist.

Was ist die maximale Reichweite des Sensors?

Die Reichweite (r) ist auf dem Etikett des Sensors angegeben, gemessen mit einem Wabenreflektor von 80 mm Durchmesser. Sie kann mehrere Meter erreichen, typischerweise bis zu 10 m je nach Modell. Die genaue Ausrichtung ist entscheidend für die optimale Reichweite.

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes Tuch, um die Linsen vorsichtig abzuwischen. Verwenden Sie niemals Lösungsmittel oder aggressive Chemikalien, da diese den Kunststoff der Linsen beschädigen könnten.

Was tun bei Kurzschluss am Ausgang?

Der Sensor erkennt den Kurzschluss automatisch: Die gelbe und rote LED blinken abwechselnd mit 2 Hz. Der Ausgang wird getrennt. Nach Beseitigung des Kurzschlusses kehrt der Sensor nach ca. 2 Sekunden automatisch zum Normalbetrieb zurück. Überprüfen Sie die Verkabelung und gegebenenfalls die Sicherung.

Verfügt der Sensor über einen Diagnoseausgang?

Ja, die Versionen mit DC-Spannungsversorgung verfügen über einen Diagnoseausgang (weißer Draht). Er schaltet bei einem Detektionsfehler (schlechte Erkennung, Verschmutzung) nach 4 Sekunden, bei Kurzschluss sofort und bei einem internen Fehler (erfordert einen stromlosen Reset). Der maximale Strom beträgt 10 mA.

BEDIENUNGSANLEITUNG OL5005 IFM

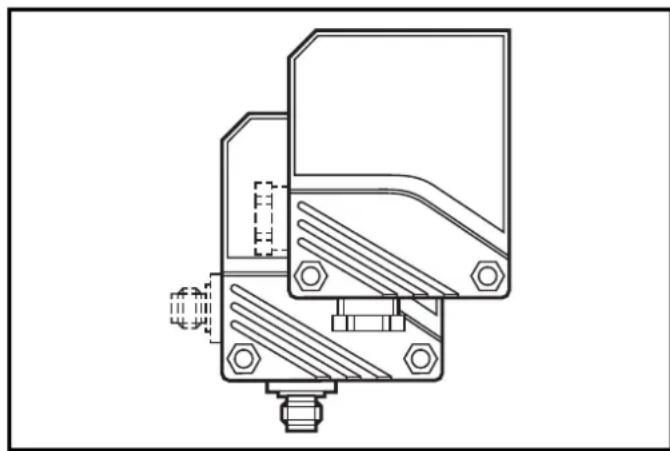

Reflexlichtschranke OL

Retro-reflective sensor OL

Système réflexOL

Bestimmungsgemäß Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfasst die Reflexlichtscharne berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit 080mm).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.

Programmieren der Ausgangsfunktion durch Einstelltaste (s. Seite 6). Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA

Bei Geräten mit Verschraubung wird der Anschluß über einen herausnehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrauben auf der Unterseite des Klemmenblocks).

Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera-stet werden.

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

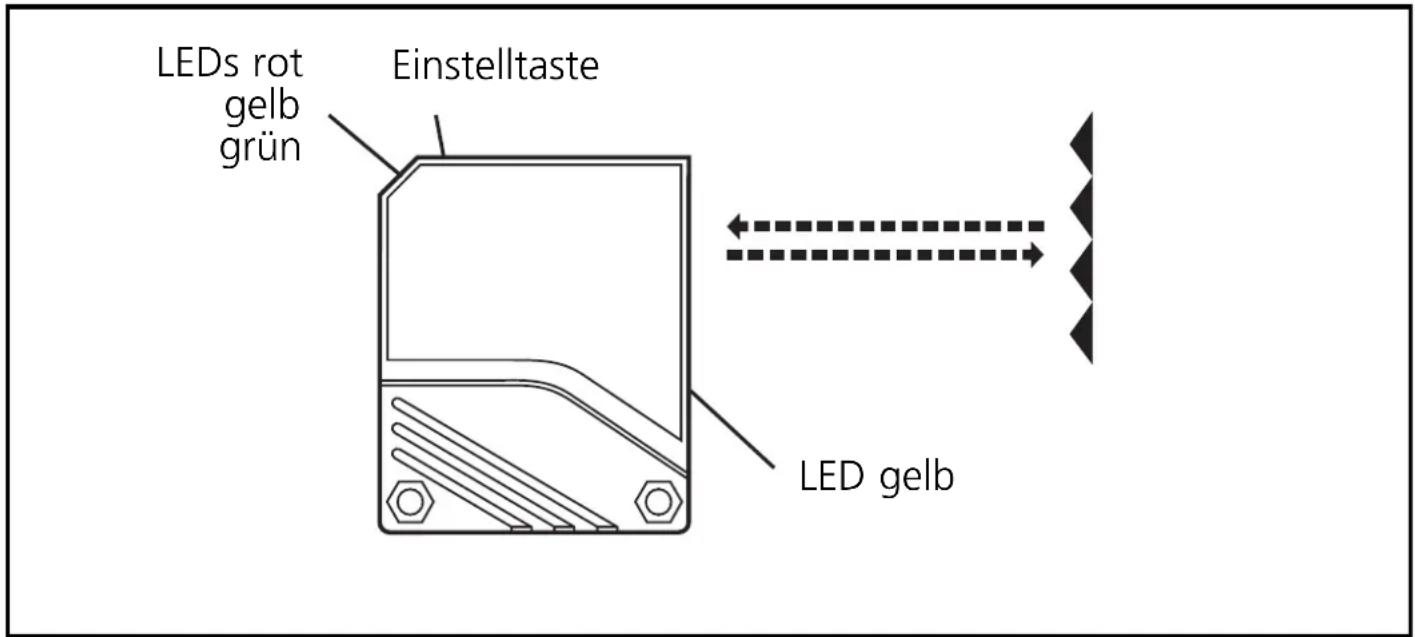

Montage

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschronke darauf auf und befestigen Sie sie mit Hilfe einer Montagehalterung; der Lichtfleck muß den Tripelspiegel treffen. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. Teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objeken

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.
3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigigt而去 das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. LEDs gelb und grün verlösen für ca. 1s, blinking dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigigt而去 das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drucken Sie 10s lang.

Die rote LED beginnnt nach 2s Schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlösen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nur bei Geräten mit DC Spannungsvorsorgung)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.

Anschlußschema / Wiring / Schéma de branchement

DC PNP

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen
