Type de produit	Capteur photoelectrique reflex (cellule reflex)
Marque	IFM
Modèle	OL5005
Catégorie	Capteur électronique industriel
Technologie	Optique reflex avec reflecteur «nid d'abeille» ou bande adhésive reflex
Portée	Variable selon reflecteur (voir étiquette sur l'appareil, typiquement jusqu'à 10 m avec reflecteur Ø 80 mm)
Alimentation	DC (10-30 V) ou AC/DC (selon version), protection contre inversion de polarité
Consommation électrique	< 100 mA (DC), < 2 VA (AC/DC)
Sortie	NPN ou PNP ou relais (selon version), NO/NF programmable via bouton-poussoir
Courant de sortie	100 mA max (sortie commutation), 10 mA max (sortie diagnostique)
Indicateurs LED	Verte (opérationnel), Jaune (sortie activée), Rouge (erreur/défaut)
Programmation	Réglage de sensibilité (objets statiques ou mobiles) et fonction de sortie via bouton-poussoir
Protection	Court-circuit (sortie), auto-rétablissement après 2 s environ
Raccordement	Boîte à bornes ou connecteur M12 (selon version)
Matériau du boîtier	Plastique (PBT)
Matériau des lentilles	Plastique (PMMA)
Indice de protection	IP67 (estimation)
Température de fonctionnement	-25°C à +60°C (estimation)
Dimensions (approx.)	60 x 30 x 30 mm (boîtier)
Poids (approx.)	100 g
Montage	Via équerre de fixation (non fournie), orientation précise recommandée
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec ; ne pas utiliser de solvants ni produits abrasifs
Accessoires	Reflecteur nid d'abeille (Ø 80 mm) ou bande adhésive reflex, fusible miniature si nécessaire
Homologations	CE, autres selon version

FOIRE AUX QUESTIONS - OL5005 IFM

Comment régler la sensibilité du capteur OL5005 ?

Pour régler la sensibilité, appuyez sur le bouton-poussoir pendant environ 2 secondes jusqu'à ce que la LED rouge clignote. Ensuite, placez l'objet à détecter devant le capteur et appuyez une fois pour mémoriser l'état avec objet. Retirez l'objet et appuyez à nouveau pour mémoriser l'état sans objet. Les LED jaune et verte clignotent alternativement pendant la programmation. Après validation, la LED verte s'allume pour indiquer que le réglage est terminé.

Que signifient les différentes LED sur le capteur ?

La LED verte indique que l'appareil est opérationnel. La LED jaune s'allume lorsque la sortie est commutée (détection d'objet). La LED rouge signale une erreur de détection (mauvais réglage, lentilles encrassées). Un clignotement alterné jaune+rouge à 2 Hz indique un court-circuit sur la sortie ; à 1 Hz, une erreur interne.

Comment câbler le capteur OL5005 ?

Mettez l'installation hors tension avant tout raccordement. Les couleurs de fils sont : brun (BN) = alimentation positive, bleu (BU) = négatif, noir (BK) = sortie de commutation, blanc (WH) = sortie diagnostique (si présente). Pour les versions avec presse-étoupe, utilisez le bornier amovible ; après raccordement, remettez le bornier en place.

Le capteur ne détecte pas correctement les objets, que faire ?

Vérifiez d'abord l'alignement du capteur et du reflecteur. Nettoyez les lentilles avec un chiffon doux et sec. Recalibrez la sensibilité en suivant la procédure de réglage. Si la LED rouge reste allumée, cela indique une erreur de détection ; un encrassement ou un mauvais réglage sont les causes les plus fréquentes.

Comment changer la fonction de sortie (NO/NF) ?

Appuyez sur le bouton-poussoir pendant environ 10 secondes. La LED rouge clignote rapidement après 2 s, puis les LED jaune et verte clignotent alternativement. Après 8 secondes environ, toutes les LED s'éteignent : la fonction de sortie a été inversée (de NO à NF ou inversement).

Le capteur peut-il détecter des objets transparents ?

Oui, le réglage de sensibilité permet de détecter des objets partiellement transparents. Utilisez la procédure de réglage avec objet et sans objet pour ajuster la sensibilité. Si le signal objet et fond sont trop proches, la LED rouge clignote après l'étape 3, indiquant que le réglage n'est pas possible.

Quelle est la portée maximale du capteur ?

La portée (r) est indiquée sur l'étiquette du capteur, mesurée avec un reflecteur «nid d'abeille» de 80 mm de diamètre. Elle peut atteindre plusieurs mètres, typiquement jusqu'à 10 m selon le modèle. L'orientation précise est essentielle pour obtenir la portée optimale.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec pour essuyer délicatement les lentilles. N'utilisez jamais de solvants ni de produits chimiques agressifs, car ils pourraient endommager le plastique des lentilles.

Que faire en cas de court-circuit sur la sortie ?

Le capteur détecte automatiquement le court-circuit : les LED jaune et rouge clignotent alternativement à 2 Hz. La sortie est déconnectée. Après élimination du court-circuit, le capteur revient automatiquement en fonctionnement normal au bout d'environ 2 secondes. Vérifiez le câblage et le fusible si présent.

Le capteur dispose-t-il d'une sortie diagnostique ?

Oui, les versions avec alimentation DC possèdent une sortie diagnostique (fil blanc). Elle commute en cas d'erreur de détection (mauvaise détection, encrassement) après 4 secondes, en cas de court-circuit immédiatement, et en cas d'erreur interne (nécessite une réinitialisation hors tension). Le courant maxi est de 10 mA.

MODE D'EMPLOI OL5005 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200

Fonctionnement et caractéristiques

En liaison avec un reflecteur «nid d'abeille» ou une bande adhésive réflex cette cellule réflex detecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (r): voir l'étiquette (valeur sur un reflecteur «nid d'abeille» Ø 80mm).

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique. Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.

Programmation de la fonction de sortie par bouton-poussoir: voir page 16.

Charge de la sortie diagnostique (fc output): 10mA maxi.

Pour les apparèils avec presse-étoupe le raccordement est effectué par un bornier amovible ayant des vis en dessous du bornier. Àpres le raccordement des fils le bornier doit de nouveau être enchiqueté.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

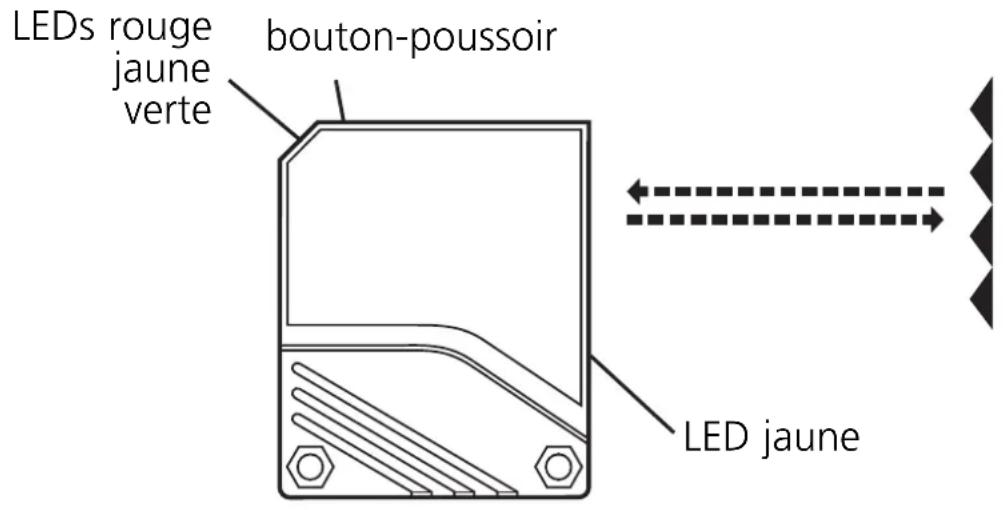

Montage

Fixer le reflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation; le spot lumineux doit toucher

le réfl ecteur «nid d'abeille».

Portée optimale seulement avec orientation précise.

Important! Mise en service

La cellule réflex est disponible sans effectuer des réglages (plug and play) et est réglée à la portée maxi. Cela signifie que la cellule réflex fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objects statiques

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.
3	Régler la sensibilité sansobjet. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, apres env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également proceder dans l'ordre inverse: régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objects mobiles

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.
2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) faisser passer au moins deux objets à travers la zone de détction de l'optique. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, après env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1).
• Orienter la cellule afin que la lumière ne soit pas refléchie.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à cligno-ter rapidement après 2s. Ensuite les LED jaune et verte clignotent altem-nativement. Avec 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte allumée	L'appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternatively, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pour les cellules avec tension d'alimentation DC)

• Commute en cas d'erreur lors de la détction de l'objet (mauvaise détction de l'objet, désignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Détector avec boîte de raccordement

Detecteur avec connecteur

DC NPN

Détector avec boîte de raccordement

Détecteur avec connecteur

AC/DC Relais · AC/DC relay · AC/DC relais

Détector avec boîte de raccordement
