ST0566 - Durchflusssensor IFM - Kostenlose Bedienungsanleitung

Typ des Produkts	Strömungswächter (Durchflusssensor)
Marke	IFM
Modell	ST0566
Serie	efector300
Abmessungen (ca.)	Länge 83 mm (je nach Gewindeversion)
Verfügbare Gewinde	M12x1, G1/4", G1/2", 1/2" NPT
Spannungsversorgung	Bis zu 60 V DC (SELV/PELV gemäß EN50178)
Hauptfunktion	Überwachung des Flüssigkeitsdurchflusses (Flüssigkeiten)
Ansprechzeit	Kurz (ca. 1 bis 2 Sekunden)
Schaltzustandsanzeige	Gelbe LED (Ausgang) und grün/rote LED-Leiste
Ausgangstyp	Schließer oder Öffner (je nach Einstellung)
Strömungsgeschwindigkeitsbereich	Größer als 100 cm/s
Empfindlichkeitseinstellung	Potentiometer mit LED-Leiste
Wartung und Reinigung	Die Sondenspitze regelmäßig mit einem weichen Tuch reinigen; bei hartnäckigen Ablagerungen ein Essigreinigungsmittel verwenden
Sicherheitshinweise	Installation durch einen Elektriker; nationale Normen beachten; vor Anschluss spannungsfrei schalten
Störfestigkeit	Entspricht den Normen IEC/EN 61000-4-2/3/4/6 (Schweregrade siehe Anleitung)
Fluidtemperatur	Im Auszug nicht angegeben, aber typisch für industrielle Anwendung
Sondenmaterial	Edelstahl (vermutlich)
Maximaler Druck	Nicht angegeben, aber für Standardanwendungen geeignet

Häufig gestellte Fragen - ST0566 IFM

Wie stelle ich den Durchflusssensor ST0566 ein?

Montieren Sie das Gerät bei konstantem Durchfluss, drehen Sie das Potentiometer nach rechts bis zur 6. grünen LED, warten Sie dann 20 Sekunden und drehen Sie nach links bis zur 1./2. grünen LED. Unterbrechen Sie den Durchfluss, um die Schaltung zu überprüfen.

Welcher Mindestabstand ist um die Sonde einzuhalten?

Vor der Sonde: mindestens 5-facher Rohrdurchmesser; nach der Sonde: mindestens 3-facher Rohrdurchmesser.

Wie montiere ich das Gerät an einer horizontalen Rohrleitung?

Montieren Sie es seitlich, niemals direkt oben oder unten. An einem senkrechten Rohr bevorzugen Sie einen Bereich, in dem das Fluid aufsteigt.

Was tun, wenn die LED zwischen grün und rot wechselt?

Dies weist auf einen Fehler hin: entweder wird die maximale Geschwindigkeit nach Inbetriebnahme nicht erreicht, oder der Durchfluss stoppt nicht vollständig. Überprüfen Sie die Einstellung und die Durchflussbedingungen.

Welche Spannungsversorgung ist erforderlich?

Das Gerät arbeitet mit Sicherheitskleinspannung (SELV/PELV) bis 60 V DC gemäß EN50178.

Wie reinige ich die Sonde?

Überprüfen Sie regelmäßig Ablagerungen auf der Sondenspitze. Entfernen Sie diese mit einem weichen Tuch. Bei Kalk verwenden Sie ein handelsübliches Essigreinigungsmittel.

Welche elektrischen Anschlüsse gibt es?

Schaltplan: 1 BN (braun) = L+, 3 BU (blau) = L-, 2/4 BK (schwarz) = Ausgang. Die Farben entsprechen den ifm-Buchsensteckverbindern.

Kann ich das Gerät mit leistungsstarken Funkgeräten verwenden?

Zusätzliche Maßnahmen können erforderlich sein, da das Gerät für moderate elektromagnetische Felder ausgelegt ist. Vermeiden Sie HF-Quellen in der Nähe.

Welchen Strömungsgeschwindigkeitsbereich kann das Gerät erfassen?

Der Sensor ist für Strömungsgeschwindigkeiten über 100 cm/s geeignet. Er ermöglicht eine schnelle Erkennung von Stillstand oder Durchfluss.

Wie überprüfe ich die einwandfreie Funktion nach der Installation?

Nach Montage, Verkabelung und Einstellung nehmen Sie die Anlage in Betrieb und prüfen, ob die gelbe LED bei Durchflussänderungen korrekt ein-/ausschaltet. Ein Fehler wird durch eine zwischen grün und rot wechselnde LED signalisiert.

BEDIENUNGSANLEITUNG ST0566 IFM

Strömungswächter ST (schnelle Ansprechzeit)

Bestimmungsgemäße Verwendung

Der Strömungswächter überwacht flüssige Medien. Er ermöglicht eine schnelle Stillstands- bzw. Strömungserkennung bei hohen Strömungsgeschwindigkeiten (> 100 cm/s).

Das Signal für Strömung befindet sich immer nahe am Schaltpunkt (2. rote bis 2. grüne LED). Daher ist es nicht möglich, das Gerät so abzugleichen, daß eine erhöhte Toleranz für Strömungs- oder Temperaturschwankungen besteht.

Der Ein- / Ausschaltvorgang der Strömung sollte möglichst kurz sein; d. h. beim Einschalten sollte das Strömungsmaximum, beim Ausschalten der Strömungsstillstand möglichst schnell erreicht sein.

Montage

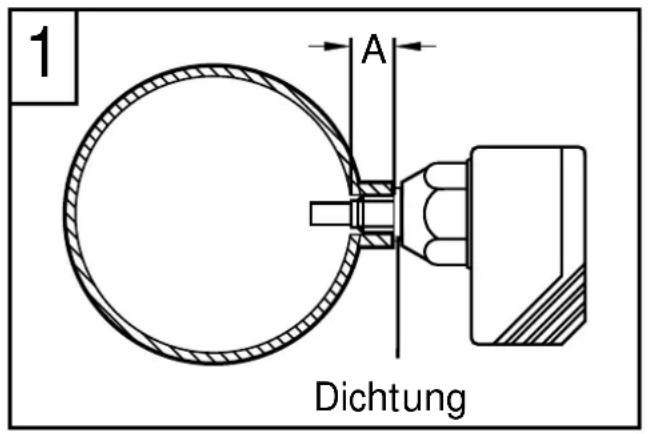

Die Sensorspitze sollte vollständig ins Medium hineinragen. Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1). Nicht direkt von oben oder unten.

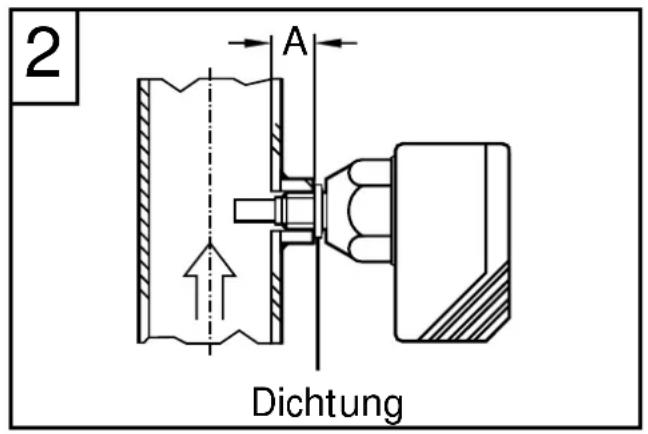

Montieren Sie das Gerät bei senkrechten Rohren in der Steigleitung (Medium strömt aufwärts, Abb. 2).

A = 15mm für Geräte mit Anschluß M12 x 1 und G 1/4,

A = 23mm für Geräte mit Anschluß G 1/2.

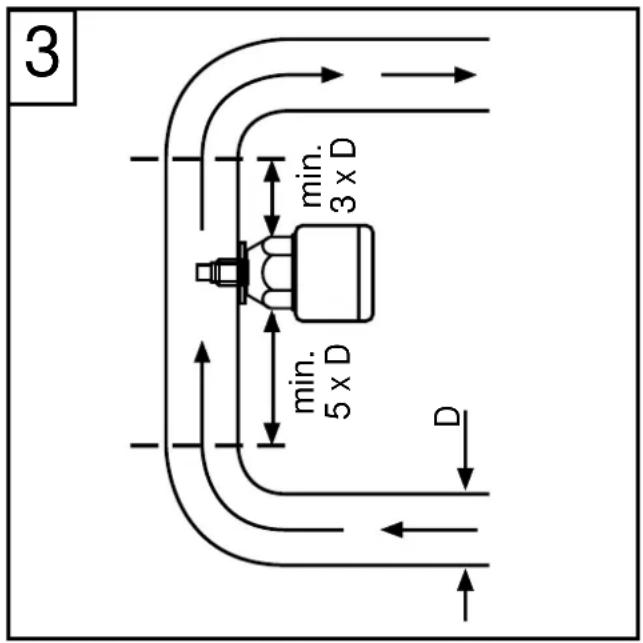

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Sensor und Krümmungen, Ventilen u. ä. eingehalten werden (Abb. 3).

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite.
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite.

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung für Geräte bis 60 V nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

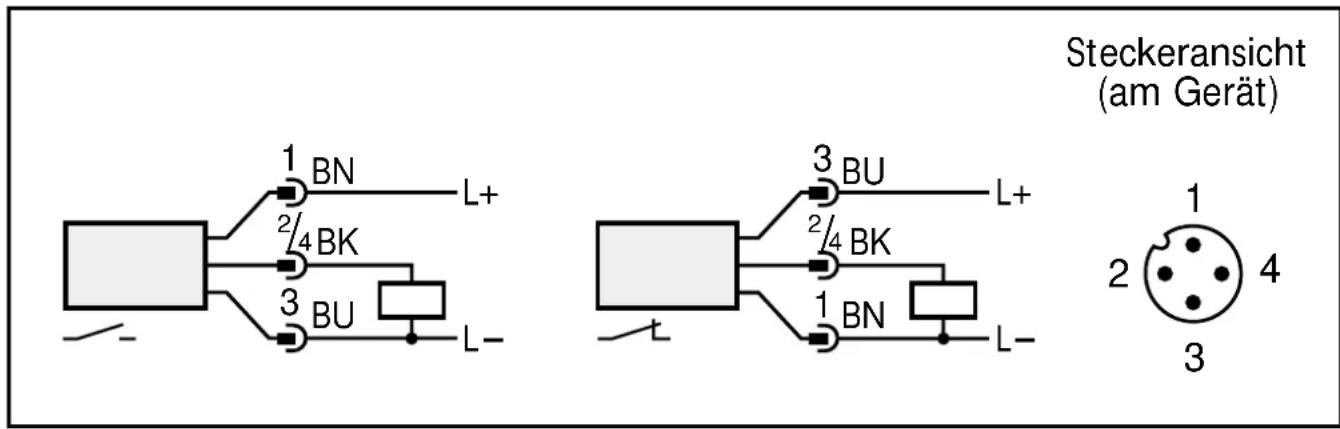

Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz).

Einstellen

1. Setzen Sie das Gerät in den Strömungskanal ein und schalten Sie die Spannungsversorgung ein.
2. Stellen Sie die gewünschte Strömung ein (Ventil "AUF") und halten Sie sie konstant.

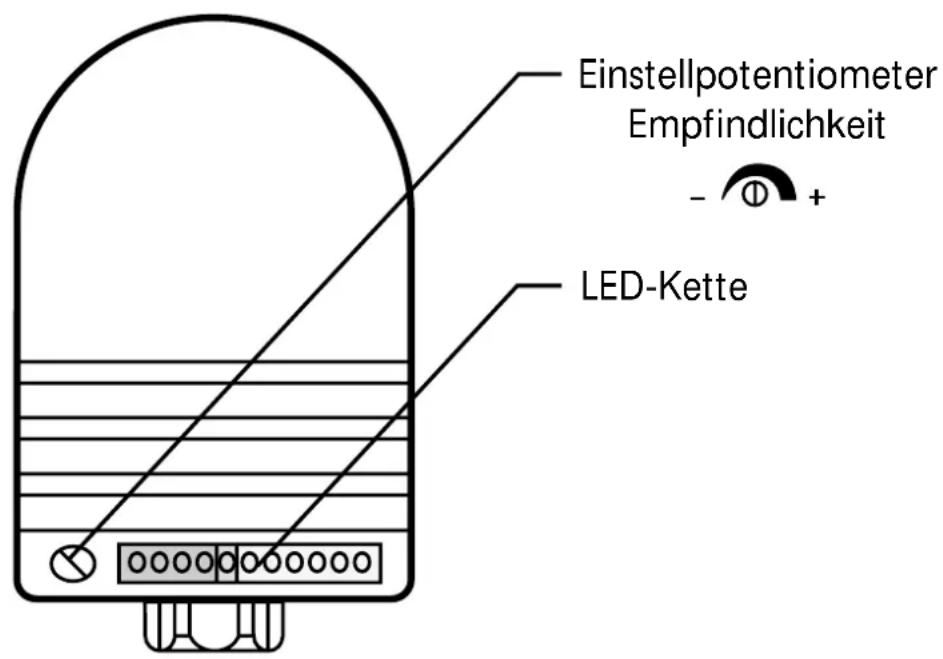

3. Drehen Sie das Poti des Geräts nach rechts, bis die 6. grüne LED leuchtet.

1. Drehen Sie nach Ablauf der Bereitschaftsverzögerungszeit (ca. 20s) das Poti wieder nach links, bis die 1. oder 2. grüne LED aufleuchtet.

1. Schalten Sie die Strömungs aus (Ventil "ZU"). Nach ca. 1 - 2s schaltet das Gerät und zeigt Strömungsstillstand: Die gelbe LED verlischt (wenn das Gerät als Schließer betrieben wird) bzw. leuchtet auf (wenn das Gerät als Öffner betrieben wird).

2. Schalten Sie die Strömung wieder ein. Das Gerät meldet nach 1 - 2s Strömung (die gelbe LED leuchtet wieder auf bzw. verlischt). Der Strömungswächter ist nun einsatzbereit.

Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Einstellung, ob das Gerät sicher funktioniert.

Das Gerät zeigt fehlerhafte Systemzustände durch 2 Signale an: a) permanentes Ein- und wieder Ausschalten des Ausgangs und b) die Leuchtanzeige in der LED-Kette läuft zwischen rotem und grünem Bereich hin und her.

Folgende Fehlerzustände werden so angezeigt:

Nach Einschalten der Strömung wird das Strömungsmaximum nicht erreicht.

• Nach Ausschalten der Strömung wird Strömungsstillstand nicht erreicht (es fließt noch eine Restmenge).
  • Falsche Justierung des Geräts.

Reinigungshinweis

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

Das Gerät ist für den Einsatz unter gemäßigten elektromagnetischen Feldern geeignet (s. Tabelle).

Bei Betrieb von ISM-Geräten oder Sprechfunkgeräten größerer Leistung in der Nähe des Strömungswächters können zusätzliche Maßnahmen zur Vermeidung von Fehlfunktionen erforderlich sein.

Störfestigkeit	Norm	Prüfschärfegrad
ESD	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
HF gestrahlt	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
Burst	IEC 1000-4-4 / EN 61000-4-4	2 kV Koppelzange
HF leitungsgebunden	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz
