BEDIENUNGSANLEITUNG IVM 40242 M Lp Kärcher

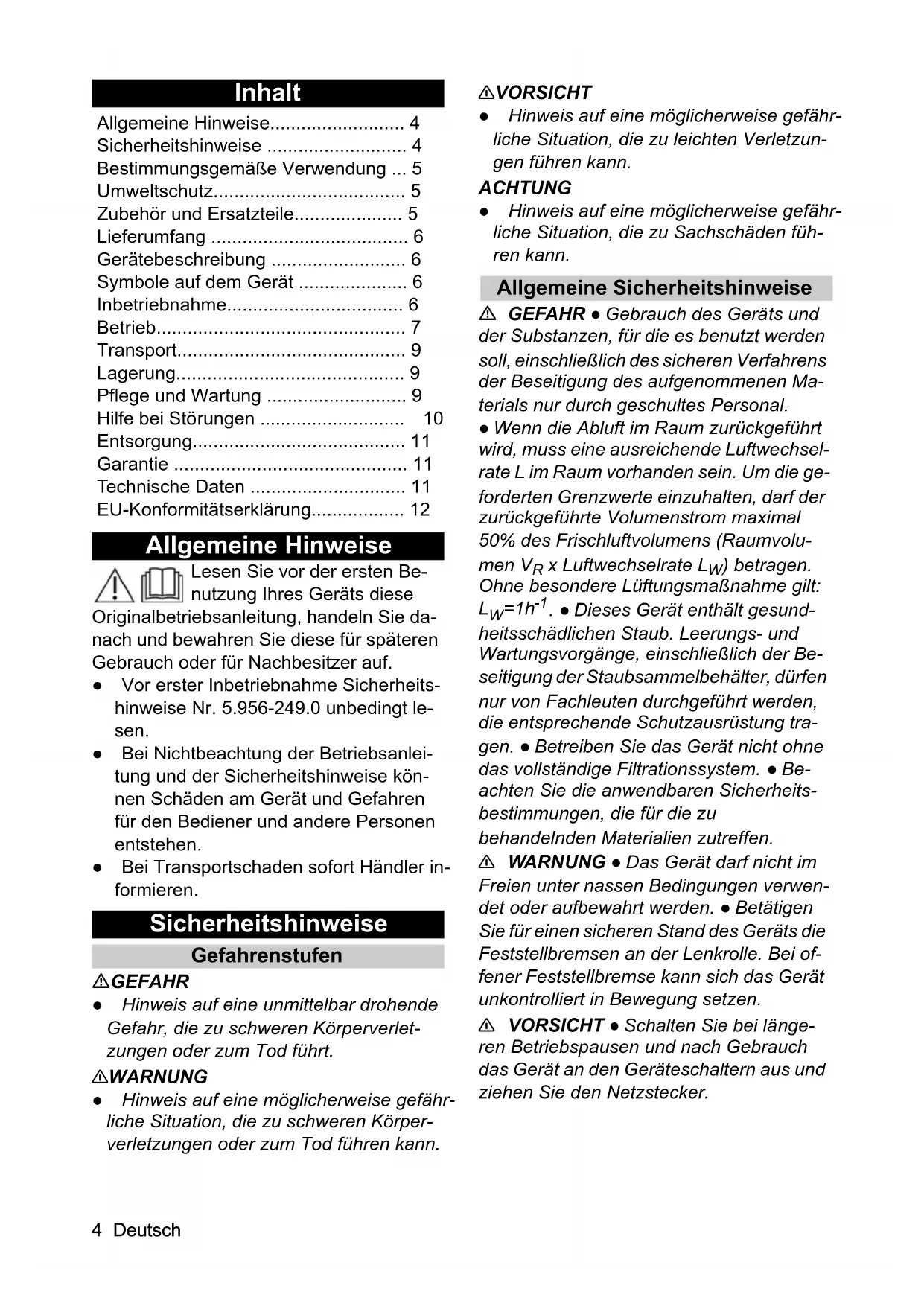

248AB C D E F G4 Deutsch Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Be- nutzung Ihres Geräts diese Originalbetriebsanleitung, handeln Sie da- nach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. ● Vor erster Inbetriebnahme Sicherheits- hinweise Nr. 5.956-249.0 unbedingt le- sen. ● Bei Nichtbeachtung der Betriebsanlei- tung und der Sicherheitshinweise kön- nen Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. ● Bei Transportschaden sofort Händler in- formieren. Sicherheitshinweise Gefahrenstufen GEFAHR ● Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverlet- zungen oder zum Tod führt. 몇 WARNUNG ● Hinweis auf eine möglicherweise gefähr- liche Situation, die zu schweren Körper- verletzungen oder zum Tod führen kann. 몇 VORSICHT ● Hinweis auf eine möglicherweise gefähr- liche Situation, die zu leichten Verletzun- gen führen kann. ACHTUNG ● Hinweis auf eine möglicherweise gefähr- liche Situation, die zu Sachschäden füh- ren kann. Allgemeine Sicherheitshinweise GEFAHR ● Gebrauch des Geräts und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Ma- terials nur durch geschultes Personal. ● Wenn die Abluft im Raum zurückgeführt wird, muss eine ausreichende Luftwechsel- rate L im Raum vorhanden sein. Um die ge- forderten Grenzwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumens (Raumvolu- men V

) betragen. Ohne besondere Lüftungsmaßnahme gilt:

• . ● Dieses Gerät enthält gesund- heitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Be- seitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tra- gen. ● Betreiben Sie das Gerät nicht ohne das vollständige Filtrationssystem. ● Be- achten Sie die anwendbaren Sicherheits- bestimmungen, die für die zu behandelnden Materialien zutreffen. 몇 WARNUNG ● Das Gerät darf nicht im Freien unter nassen Bedingungen verwen- det oder aufbewahrt werden. ● Betätigen Sie für einen sicheren Stand des Geräts die Feststellbremsen an der Lenkrolle. Bei of- fener Feststellbremse kann sich das Gerät unkontrolliert in Bewegung setzen. 몇 VORSICHT ● Schalten Sie bei länge- ren Betriebspausen und nach Gebrauch das Gerät an den Geräteschaltern aus und ziehen Sie den Netzstecker. Allgemeine Hinweise p. 4
• Sicherheitshinweise p. 4
• Bestimmungsgemäße Verwendung p. 5
• Umweltschutz p. 5
• Zubehör und Ersatzteile p. 5
• Lieferumfang p. 6
• Gerätebeschreibung p. 6
• Symbole auf dem Gerät p. 6
• Inbetriebnahme p. 6
• Betrieb p. 7
• Transport p. 9
• Lagerung p. 9
• Pflege und Wartung p. 9
• Hilfe bei Störungen p. 10
• Entsorgung p. 11
• Garantie p. 11
• Technische Daten p. 11
• EU-Konformitätserklärung Deutsch 5 Verhalten im Notfall GEFAHR Verletzungs- und Beschädigungsgefahr bei Kurzschluss oder anderen elektri- schen Fehlern Gefahr eines Stromschlags, Gefahr von Verbrennungen Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verhalten in Falle eines Filterbruchs / Leckage: p. 12

1. Das Gerät sofort abschalten.

Das Gerät darf nicht mehr betrieben werden.

2. Den Filter ersetzen.

Bestimmungsgemäße Verwendung Das Gerät ist bestimmt: ● Zum Absaugen trockener, nicht brenn- barer, gesundheitsgefährlicher abgela- gerter Stäube; Staubklasse M nach EN 60335-2-69 Einschränkung: Krebs erzeugende Stof- fe dürfen nicht aufgesaugt werden. ● Zur staubarmen Entsorgung von trocke- nem oder leicht feuchtem Sauggut unter Verwendung eines in der Länge zu- schneidbaren Abfallschlauchs ● Zum industriellen Gebrauch, z. B. in La- ger- und Fertigungsbereichen ● Zum gewerblichen Gebrauch, z. B. in Hotels, Schulen, Krankenhäusern, Fab- riken, Läden, Büros und Vermieterge- schäften. Jeglicher andere Gebrauch wird als un- sachgemäß angesehen. 몇 WARNUNG Unsachgemäße Verwendung des Geräts zum Nasssaugen Austritt von gesundheitsschädlichem Sauggut bei Beschädigung des Abfall- schlauchs Geräte mit Abfallschlauchsystem sind nicht zum Nasssaugen geeignet. Verwenden Sie das Gerät nur bestimmungsgemäß. Weiterhin ist zu beachten: ● Das Gerät ist nicht für Kranverladung zugelassen. ● Das Gerät ist nicht zum Anschluss an ei- ne stauberzeugende Maschine geeig- net. ● Das Zubehör ist nicht im Lieferumfang enthalten und muss je nach Anwendung separat bestellt werden. ● Die einwandfreie Funktion des Geräts wird nur durch die Saugschlauch-Nenn- weiten DN40 und DN50 gewährleistet. Umweltschutz Die Verpackungsmaterialien sind re- cyclebar. Bitte Verpackungen umwelt- gerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Mate- rialien und oft Bestandteile wie Batte- rien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine po- tenzielle Gefahr für die menschliche Ge- sundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Be- trieb des Geräts sind diese Bestandteile je- doch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com im Bereich Service. Bitte beachten Sie: ● Im Lieferumfang ist kein Zubehör enthal- ten. Das Zubehör muss je nach Anwen- dung separat bestellt werden. ● Die einwandfreie Funktion des Geräts wird nur durch die vorgeschriebene Nennweite des Saugschlauchs (siehe Kapitel Technische Daten) gewährleis- tet. ● Ersatzteile und Zubehör erhalten Sie bei Ihrem Händler oder bei Ihrer KÄR- CHER-Niederlassung.6 Deutsch Lieferumfang Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei Transportschäden be- nachrichtigen Sie bitte Ihren Händler. Gerätebeschreibung Abbildungen siehe Grafikseite Abbildung A 1 Lenkrolle mit Feststellbremse 2 Abfallschlauch 3 Verschlussstopfen 4 Saugstutzen 5 Manometer 6 Verriegelung des Zwischenrings 7 Filterabreinigung 8 Geräteschalter Saugturbine 9 Saugkopf 10 Netzkabel 11 Filter 12 Dichtring 13 Niederhalter Filter 14 Handgriff des Saugkopfs 15 Kabelhalter 16 Typenschild 17 Zwischenring 18 Schubbügel 19 Verriegelung am Filterring 20 Seilzug 21 Blechwanne 22 Verriegelung des Saugkopfs 23 Filterring 24 Fahrgestell Symbole auf dem Gerät Das Gerät ist zum Saugen für Stäube bis Staubklasse M geeignet. 몇 WARNUNG Schädigung der Haut, Lunge und Augen Feinstaubausstoß bei Leerungs- und War- tungsarbeiten und Entsorgung Tragen Sie bei Leerungs- und Wartungsar- beiten, einschließlich der Entsorgung der Staubsammelbehälter die vorgeschriebene Schutzausrüstung. Der Aufkleber zeigt die Werte für den max. Unterdruck in Relation zum verwendeten Saugschlauchquerschnitt. Der aktuelle Wert kann am Manometer abgelesen wer- den. Die für dieses Gerät geltenden Werte siehe Kapitel Mindestvolumenstrom able- sen. Wird der Wert unterschritten, muss der Filter gereinigt (siehe Kapitel Filter abreini- gen) oder ersetzt werden (siehe Kapitel Fil- ter ersetzen). Die verschiedenen Saugschlauchquerschnitte ermöglichen ei- ne Anpassung an die verschiedenen An- schlussquerschnitte der Zubehörteile. Inbetriebnahme 몇 WARNUNG Gefahr durch gesundheitsschädlichen Staub Atemwegserkrankungen durch Einatmen von Staub. Saugen Sie nicht ohne Filterelement, da sonst eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt. ACHTUNG Fehlendes Filterelement Beschädigung des Saugmotors Saugen Sie nicht ohne Filterelement.

1. Das Gerät in die Arbeitsposition bringen.

2. Das Gerät mit den Feststellbremsen si-

3. Sicherstellen, dass der Saugkopf ord-

nungsgemäß aufgesetzt ist. Filter (Bestell-Nr. 9.990-018.0) Abfallschlauch (Bestell-Nr. 6.907-506.0)Deutsch 7

4. Den Saugschlauch (nicht im Lieferum-

fang enthalten) in den Sauganschluss stecken.

5. Sicherstellen, dass der Abfallschlauch

ordnungsgemäß eingesetzt ist (siehe Kapitel Abfallschlauch einsetzen).

6. Sicherstellen, dass das Entsorgungs-

system ordnungsgemäß eingesetzt ist (siehe Kapitel Entsorgungssystem ein- setzen).

7. Das gewünschte Zubehör (nicht im Lie-

ferumfang enthalten) auf den Saug- schlauch stecken. Abfallschlauch einsetzen

1. Alle 4 Schlaufen des Abfallschlauchs

(Länge 22 m) entfernen. Abbildung B

2. Die Aufnahme durch Linksdrehung öff-

nen und nach unten herausziehen.

3. Den Abfallschlauch einsetzen.

4. Die Aufnahme einschieben und durch

Rechtsdrehung verschließen. Abbildung C

5. Den Abfallschlauch 40-50 cm herunter-

6. Das Ende des Abfallschlauchs mit Ka-

belbinder verschließen. Betrieb Das Gerät ist zum Saugen von Feinstaub bis Staubklasse M geeignet. 몇 WARNUNG Gefahr durch gesundheitsschädlichen Staub Atemwegserkrankungen durch Einatmen von Staub. Saugen Sie nicht ohne Filterelement, da sonst eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt. Hinweis Das Gerät ist als Industriestaubsauger zum Saugen von trockenen, nicht brennbaren Stäuben mit MAK-Werten ≥ 0,1 mg/m

ge- eignet. Gerät einschalten

1. Den Netzstecker in die Steckdose ste-

2. Das Gerät an den Geräteschaltern

Saugturbine einschalten. Hinweis Schalten Sie die Saugturbinen immer nacheinander ein und aus. Zur korrekten Funktion des Manometers zur Überwa- chung des Mindestvolumenstroms müssen alle Saugturbinen eingeschaltet sein.

1. Den Saugvorgang durchführen.

Das Sauggut fällt erst bei ausgeschalte- tem Gerät in den Abfallschlauch. Den Füllstand im Abfallschlauch regel- mäßig kontrollieren, da das Gerät nicht automatisch abschaltet. Abbildung D

2. Bei leichtem Sauggut oder Verstopfung

den Seilzug herausziehen, um die Klap- pe am Auslass zu öffnen (nur bei ausge- schaltetem Gerät möglich).

3. Den Abfallschlauch etwas herunterzie-

4. Den Abfallschlauch mit 2 Kabelbindern

im Abstand von 10 cm verschließen.

5. Den Abfallschlauch zwischen den Ka-

belbindern durchschneiden.

6. Den Abfallsack gemäß den gesetzlichen

Bestimmungen entsorgen. Hinweis Bei leichtem Sauggut kann die Länge des Abfallsacks bis zu 2 m betragen, ohne dass der Abfallsack reißt. Mindestvolumenstrom ablesen An der Frontseite des Geräts ist ein Mano- meter eingebaut, das den Saugunterdruck innerhalb des Geräts anzeigt. Wird der ma- ximale Unterdruck (siehe Tabelle) erreicht, muss der Filter gereinigt werden (siehe Ka- pitel Filter abreinigen). Dieser Wert ist ab- hängig von der Geräteleistung und dem verwendeten Saugschlauch. Wird der Un- terdruck durch das Abreinigen nicht deut- lich reduziert, muss der Filter ersetzt werden (siehe Kapitel Filter ersetzen).8 Deutsch ACHTUNG Überschreiten des maximalen Unter- drucks Saugverlust Bei Überschreitung des angegeben Wertes fällt die Luftgeschwindigkeit unter 20 m/s ab. Reinigen oder ersetzen Sie den Filter. Filter abreinigen Wird am Manometer der maximale Unter- druck angezeigt (siehe Kapitel Mindestvo- lumenstrom ablesen), muss der Filter gereinigt werden. Abbildung E

1. Während des Saugvorgangs die Ein-

lassöffnung oder den Saugschlauch schließen.

2. Die Klappe der Filterabreinigung 3-4-

mal ziehen und dabei jeweils 1-2 s lang geöffnet halten. Gerät ausschalten

1. Das Gerät an den Geräteschaltern

Saugturbine ausschalten.

2. Den Netzstecker ziehen.

Nach jedem Betrieb Sauganschluss verschließen 몇 WARNUNG Verletzungsgefahr Schädigung der Haut, Lunge und Augen durch Feinstaub Nach Entfernen des Saugschlauchs muss der Sauganschluss mit dem Verschluss- stopfen verschlossen werden.

1. Den Saugschlauch entfernen.

2. Den Verschlussstopfen passgenau in

den Sauganschluss einsetzen.

3. Den Verschlussstopfen bis zum An-

4. Den Verschlussstopfen nach rechts dre-

hen, bis der Sauganschluss fest ver- schlossen ist. Entsorgungssystem entfernen

1. Das Gerät mit den Feststellbremsen si-

2. Die Verriegelungen am Filterring lösen

und das Entsorgungssystem nach vorne entnehmen. Gerät reinigen 몇 WARNUNG Unsachgemäße Entsorgung von Ab- wässern Umweltverschmutzung Beachten Sie die örtlichen Vorschriften zur Abwasserbehandlung.

1. Das Gerät innen und außen durch Ab-

saugen und Abwischen mit einem feuch- ten Tuch reinigen. Beim Absaugen des Geräts ist ein Sau- ger mit gleicher oder besserer Klassifi- zierung zu verwenden.

2. Das Zubehör (nicht im Lieferumfang ent-

halten) bei Bedarf mit Wasser ausspülen und trocknen. Entsorgungssystem einsetzen 몇 WARNUNG Einsetzen des Entsorgungssystems Quetschgefahr Während der Verriegelung keinesfalls die Hände zwischen Entsorgungssystem und Zwischenring halten.

1. Das Entsorgungssystem einsetzen und

mit den Verriegelungen am Filterring si- chern. Gerät aufbewahren

1. Das Netzkabel um den Kabelhalter wi-

2. Das Gerät in einem trockenen Raum ab-

stellen und vor unbefugter Benutzung si- chern. Nennweite Saug- schlauch Maximaler Unter- druck DN40 12,70 kPa (127,0 mbar) DN50 8,75 kPa (87,5 mbar) DN70 ---Deutsch 9 Transport 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Für den staubfreien Transport den

Sauganschluss verschließen (siehe Ka- pitel Sauganschluss verschließen).

2. Die Feststellbremsen lösen und das Ge-

rät am Schubbügel schieben.

3. Zum Verladen das Gerät am Fahrgestell

und am Schubbügel fassen.

4. Beim Transport in Fahrzeugen, das Ge-

rät gegen Rutschen und Kippen sichern. Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Ge- wicht des Geräts.

1. Das Gerät nur in Innenräumen lagern.

Pflege und Wartung GEFAHR Unabsichtlich anlaufendes Gerät, Be- rührung von stromführenden Teilen Verletzungsgefahr, Stromschlag Schalten Sie vor Arbeiten am Gerät das Gerät aus. Ziehen Sie den Netzstecker. GEFAHR Gefahr durch gesundheitsschädlichen Staub Atemwegserkrankungen durch Einatmen von Staub. Tragen Sie bei Wartungsarbeiten (z. B. Fil- terwechsel) eine Atemschutzmaske P2 oder höherwertig und Einwegkleidung. 몇 WARNUNG Gefahr durch gesundheitsschädlichen Staub Atemwegserkrankungen durch Einatmen von Staub. Sicherheitseinrichtungen zur Verhütung von Gefahren müssen mindestens einmal jährlich vom Hersteller oder einer unterwie- senen Person auf ihre sicherheitstechnisch einwandfreie Funktion geprüft werden, z. B. Dichtheit des Geräts, Beschädigung des Filters, Funktion der Kontrolleinrichtun- gen. ACHTUNG Silikonhaltige Pflegemittel Kunststoffteile können angegriffen werden. Verwenden Sie zum Reinigen keine silikon- haltigen Pflegemittel. Staub beseitigende Maschinen sind Sicher- heitseinrichtungen zur Verhütung oder Be- seitigung von Gefahren im Sinne von BGV A1. ● Zur Wartung durch den Benutzer muss das Gerät auseinandergenommen, ge- reinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Entgif- tung vor dem Auseinandernehmen, Vor- sorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät ausein- andergenommen wird, Reinigung der Wartungsfläche und geeigneter Schutz des Personals. ● Das Äußere des Geräts sollte durch Staubsaugverfahren entgiftet und sau- ber abgewischt werden, oder mit Ab- dichtmittel behandelt werden, bevor es aus dem gefährlichen Gebiet genom- men wird. Alle Geräteteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genom- men werden. Es müssen geeignete Maßnahmen ergriffen werden, um eine Staubverteilung zu vermeiden. ● Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle ver- unreinigten Gegenstände, die nicht zu- frieden stellend gereinigt werden können, weggeworfen werden. Solche Gegenstände müssen in undurchlässi- gen Beuteln, in Übereinstimmung mit den gültigen Bestimmungen für die Be- seitigung solchen Abfalls, entsorgt wer- den.10 Deutsch ● Bei Transport und Wartung des Geräts sind die Saugstutzen mit den Ver- schlussstopfen zu verschließen.

1. Beachten Sie, dass Sie einfache War-

tungs- und Pflegearbeiten selbst durch- führen können.

2. Reinigen Sie die Geräteoberfläche und

die Behälterinnenseite regelmäßig mit einem feuchten Tuch. Prüf- und Wartungsarbeiten Lassen Sie das Gerät regelmäßig gemäß den jeweiligen nationalen Vorschriften des Gesetzgebers zur Unfallverhütung prüfen. Wartungsarbeiten müssen durch eine sachkundige Person zu regelmäßigen Zeit- punkten nach den Angaben des Herstellers durchgeführt werden, dabei sind bestehen- de Bestimmungen und Sicherheitsanforde- rungen zu beachten. Arbeiten an der Elektroanlage dürfen nur von einer Elektro- fachkraft durchgeführt werden. Bei Fragen wenden Sie sich bitte an die KÄRCHER Niederlassung. Filter ersetzen 몇 VORSICHT Staubausstoß beim Wechseln des Fil- ters Schädigung der Haut, Lunge und Augen durch austretende Stäube Tragen Sie beim Filterwechsel die vorge- schriebene Schutzkleidung. Führen Sie den Filterwechsel in einem ge- eigneten Wartungsbereich durch. Entsorgen Sie den Filter nach den gesetzli- chen Vorschriften.

1. Das Gerät mit den Feststellbremsen si-

2. Das Gerät an den Geräteschaltern aus-

3. Den Netzstecker ziehen.

4. Den Saugkopf entriegeln und entfernen.

5. Den Zwischenring entriegeln und entfer-

6. Den kontaminierten Filter entfernen.

7. Den kontaminierten Filter sofort nach

Entnahme aus dem Gerät in einen Beu- tel verbringen und den Beutel dicht ver- schließen.

8. Den kontaminierten Filter gemäß ge-

setzlicher Anforderungen entsorgen.

9. Den Dichtring auf Beschädigungen prü-

fen. 10.Den Schmutz auf der Reinluftseite ent- fernen. 11.Den neuen Filter in umgekehrter Rei- henfolge einsetzen. Darauf achten, dass der Niederhalter Filter mittig in den Fil- tertaschen ausgerichtet ist. 12.Den Zwischenring aufsetzen und verrie- geln. 13.Den Saugkopf aufsetzen und verrie- geln. Hilfe bei Störungen GEFAHR Unabsichtliches Anlaufen des Geräts / Elektrischer Schlag Unabsichtliches Anlaufen des Saugmotors kann Verletzungen verursachen. Span- nung auf elektrischen Teilen kann zu einem Stromschlag führen. Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzste- cker. Lassen Sie alle Prüfungen und Arbeiten an elektrischen Teilen von einem Fachmann ausführen. Hinweis Tritt eine Störung auf, muss das Gerät so- fort abgeschaltet werden. Vor erneuter In- betriebnahme muss die Störung beseitigt werden. Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst über- prüft werden. Saugturbine läuft nicht

1. Die Steckdose und die Sicherung der

Stromversorgung prüfen.

2. Das Netzkabel und den Netzstecker des

3. Das Gerät einschalten.

Saugkraft lässt nach

1. Die Verstopfungen aus der Saugdüse,

dem Saugrohr oder dem Saugschlauch entfernen.

2. Den Saugkopf und den Schmutzbehäl-

ter auf den richtigen Sitz prüfen.Deutsch 11

3. Den Filter abreinigen (siehe Kapitel Fil-

4. Den Filtersitz prüfen und ggf. korrigie-

5. Den Filter ersetzen (siehe Kapitel Filter

ersetzen). Staubaustritt beim Saugen

1. Den Filtersitz prüfen und ggf. korrigie-

2. Den Filter abreinigen (siehe Kapitel Fil-

3. Den Filter ersetzen (siehe Kapitel Filter

ersetzen). Entsorgung Das Gerät ist gemäß den gesetzlichen Be- stimmungen am Ende der Lebensdauer zu entsorgen. Garantie In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Weitere Garantieinformationen (falls vor- handen) finden Sie im Service-Bereich Ih- rer lokalen Kärcher-Webseite unter "Downloads". Technische Daten

• mit Elementen der Schutzklasse II Anordnung Technische Änderungen vorbehalten. Elektrischer Anschluss Netzspannung V 220-240 Phase ~ 1 Netzfrequenz Hz 50-60 Nennleistung W 2100 Maximale Leistung W 2300 Schutzart IPX4 Schutzklasse I* Maximal zulässige Netz- impedanz Ω 0.224+j

Maße und Gewichte Typisches Betriebsge- wicht kg 47 Länge x Breite x Höhe mm 680 x 655 x

Effektive Filterfläche m

1,5 Umgebungsbedingungen Lagertemperatur °C -10-40 Leistungsdaten Gerät Behältervolumen l 25 Vakuum (max.) kPa 19,0 Max. Volumenstrom mit Saugschlauch DN50, L=3 m

/h 250 Max. Volumenstrom mit Saugschlauch DN40, L=3 m

/h 205 Max. Volumenstrom mit Saugschlauch DN50, L=5 m

/h 230 Max. Volumenstrom mit Saugschlauch DN40, L=5 m

/h 190 Anschluss Saugschlauch DN70 Nennweite Saugschlauch DN40/50 Abfallschlauch Bestell- nummer 6.907-

Ermittelte Werte gemäß EN 60335-2-69 Hand-Arm-Vibrationswert m/s

< 2,5 Unsicherheit K m/s

dB(A) 77 Unsicherheit K

Kabellänge m 1012 English EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Trockensauger Produkt: Nass- und Trockensauger Typ: 9.989-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Angewandte harmonisierte Normen EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015
