BEDIENUNGSANLEITUNG IAN 340472 Livarno Lux

LED-BAND, 5 M Bedienungs- und Sicherheitshinweise

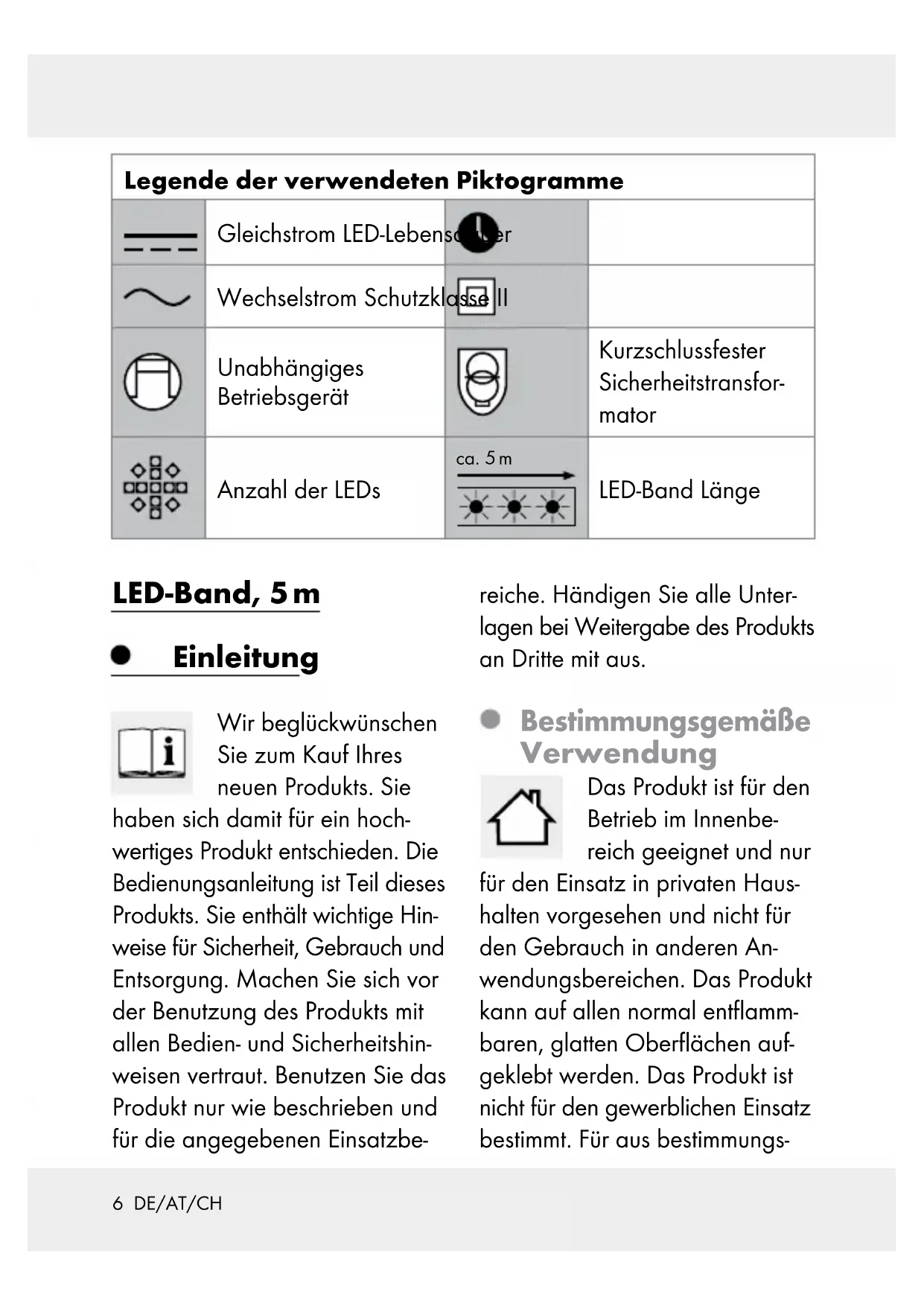

35 DE/AT/CH Legende der verwendeten Piktogramme ................................................................... Seite 6 Einleitung ............................................................................. Seite 6 Bestimmungsgemäße Verwendung ........................................ Seite 6 Teilebeschreibung ................................................................... Seite 7 Technische Daten .................................................................... Seite 7 Lieferumfang ............................................................................ Seite 8 Sicherheits hinweise .................................................... Seite 8 Sicherheitshinweise für Batterien / Akkus ............................... Seite 10 Vor der Inbetriebnahme ........................................ Seite 12 Montage ............................................................................... Seite 12 Inbetriebnahme ............................................................. Seite 14 Produkt mittels IR-Fernbedienung ein- / ausschalten .............. Seite 14 Leuchteffekte mittels IR-Fernbedienung steuern ..................... Seite 15 Batterie wechseln .................................................................... Seite 15 Reinigung und Pflege ................................................ Seite 15 Entsorgung ......................................................................... Seite 16 Garantie ............................................................................... Seite 17 Abwicklung im Garantiefall .................................................... Seite 17 Service ..................................................................................... Seite 186 DE/AT/CH Legende der verwendeten Piktogramme Gleichstrom LED-Lebensdauer Wechselstrom Schutzklasse II Unabhängiges Betriebsgerät Kurzschlussfester Sicherheitstransfor- mator Anzahl der LEDs ca. 5 m LED-Band Länge LED-Band, 5 m Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hoch- wertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hin- weise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbe- reiche. Händigen Sie alle Unter- lagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Das Produkt ist für den Betrieb im Innenbe- reich geeignet und nur für den Einsatz in privaten Haus- halten vorgesehen und nicht für den Gebrauch in anderen An- wendungsbereichen. Das Produkt kann auf allen normal entflamm- baren, glatten Oberflächen auf- geklebt werden. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für aus bestimmungs-7 DE/AT/CH widriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Dieses Produkt ist nicht zur Raum- beleuchtung im Haushalt geeignet. Teilebeschreibung

Doppelseitiges Klebeband (für LED-Controller)

Doppelseitiges Klebeband (auf der Rückseite des LED-Bands)

Vierpoliges Verbindungsstück Technische Daten Steckernetzteil + LED-Band: Leistungs - aufnahme: max. 24 W LED-Band: Eingangs- spannung: 12 V

max. 20 W Leuchtmittel: 150 x LED ca. 0,13 W je LED (Die RGB-LEDs kön- nen nicht ausge- tauscht werden.) Farbwert- anteil: X < 0,27 oder X > 0,530; Y < -2,3172 X² + 2,3653 X – 0,2199 oder Y > -2,3172 X² + 2,3653 X - 0,1595 Steckernetzteil: Eingangs- spannung: 100–240 V∼ 50 / 60 Hz, 0,75 A Ausgangs- spannung: 12 V , 2 A Schutzklasse: Modellnr.: YS16-1202000E SELV: Schutzklein- spannung Ta: Maximale Umge- bungstemperatur8 DE/AT/CH Tc: Gehäusetemperatur am angegebenen Punkt IR-Fernbedienung: Batterie: 3 V

Lithium-Batterie, Typ CR2025 Max. Reichweite: ca. 6–8 m Lieferumfang 1 LED-Band 1 Doppelklebeband (für LED- Controller) 1 Steckernetzteil mit LED-Controller 4 Kurze Verbinder (10 cm) 4 Lange Verbinder (50 cm) 1 Vierpoliges Verbindungsstück 1 IR-Fernbedienung 1 Lithium-Batterie 16 Kunststoffclips 1 Bedienungsanleitung Sicherheits- hinweise

VOR GEBRAUCH BITTE DIE BE-

DIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN! Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb. Dieses Produkt kann von Kin- dern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorische

oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Produkts unterwie- sen wurden und die daraus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Produkt spielen. Rei- nigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Durch die extrem schnelle Geschwindig- keit der Lichtwechsel könnte es bei Kindern oder vorbelas- teten Personen (z. B. durch9 DE/AT/CH psychische Krankheiten) unter Umständen zu Beeinträchti- gungen des Sehvermögens kommen. Benutzen Sie das Produkt nie- mals, wenn Sie irgendwelche Beschädigungen feststellen. Sollten Bruchstellen oder Be- schädigungen an den LEDs auftreten, darf das Produkt nicht verwendet / nicht mit Strom versorgt werden, muss jedoch gefahrlos entsorgt werden. Verwenden Sie das Produkt nur mit den in dieser Anleitung beschriebenen Bauteilen. Befestigen Sie keine zusätzli- chen Gegenstände am Pro dukt. VORSICHT! ÜBERHIT- ZUNGSGEFAHR! Betreiben Sie das Produkt nicht in der Verpackung oder wenn es aufgerollt ist. Schützen Sie das Produkt vor scharfen Kanten, mechani schen Belastungen und heißen Ober- flächen. Setzen Sie das Produkt nie mals hohen Temperaturen und Feuchtigkeit aus, da sonst das Produkt Schaden nehmen ka nn. Nicht mit scharfen Klammern oder Nägeln befestigen. Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Bei längerer Nichtnutzung (z. B. Urlaub) trennen Sie das Produkt vom Steckernetzteil

Die Anschlussleitung kann nicht repariert werden! Bei Beschädigung der Anschluss- leitung muss das Produkt un- brauchbar gemacht und korrekt entsorgt werden. Vergewissern Sie sich vor der Benutzung, dass die vorhan- dene Netzspannung mit der benötigten Eingangsspan- nung des Steckernetzteils übereinstimmt (100–240 V∼). Überprüfen Sie das Produkt auf etwaige Beschädigungen, bevor Sie das Steckernetzteil

mit dem Stromnetz verbinden

Ziehen Sie immer das Stecker- netzteil vor der Montage, De- montage oder Reinigung aus der Steckdose.10 DE/AT/CH Dieses Produkt enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht ausge- tauscht werden. Das Produkt ist ausschließlich zum Betrieb am mitgelieferten Steckernetzteil (YS16-1202000E) geeignet. Verwenden Sie das Produkt nicht, wenn es abgedeckt oder in eine Oberfläche eingelassen ist. Verbinden Sie das Produkt nur mit den mitgelieferten Verbin

dungskabeln. Offene Enden müssen verschlossen werden, bevor das Produkt verwendet wird. Verbinden Sie dieses Produkt nicht mit einem LED-Band eines anderen Herstellers. Beachten Sie, dass das Ste cker- netzteil auch ohne Betrieb des Produkts noch eine geringe Leistung aufnimmt, solange sich das Steckernetzteil in der Steckdose befindet. Zum vollständigen Ausschalten entfernen Sie das Steckernetz- teil aus der Steckdose. Die Leuchtmittel sind nicht austauschbar. Sollten die Leuchtmittel am Ende ihrer Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden. Verwenden Sie das LED-Band nicht, wenn es abgedeckt oder in eine Oberfläche ein- gelassen ist. Die Zusammenschaltung er- folgt nur durch die Verwend ung der mitgelieferten Steckver- binder. Alle offenen Enden müssen vor Gebrauch isoliert werden. Verbinden Sie das LED-Band nicht mit dem Produkt eines anderen Herstellers. Sicherheits- hinweise für Batterien / Akkus BATTERIEN AUSSERHALB DER REICH-

AUFBEWAHREN! Das Ver- schlucken kann chemische11 DE/AT/CH Verbrennungen, Perforation von Weichteilgewebe und den Tod verursachen. Schwere Verbrennungen können inner- halb von 2 Stunden nach dem Verschlucken auftreten. Sofort einen Arzt aufsuchen. LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschlu- ckens sofort einen Arzt auf! Verschlucken kann zu Ver- brennungen, Perforation von Weichgewebe und Tod führen. Schwere Verbrennungen können innerhalb von 2 Stun- den nach dem Verschlucken auftreten. EXPLOSIONS- GEFAHR! Laden Sie nicht auflad- bare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Über- hitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser. Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus. Risiko des Auslaufens von Batterien / Akkus Vermeiden Sie extreme Be- dingungen und Temperaturen, die auf Batterien / Akkus einwirken können, z. B. auf Heizkörpern / durch direkte Sonneneinstrahlung. Wenn Batterien / Akkus aus- gelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf! SCHUTZ- HANDSCHUHE TRAGEN! Ausge- laufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verät- zungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Im Falle eines Auslaufens der Batterien / Akkus entfernen12 DE/AT/CH Sie diese sofort aus dem Pro- dukt, um Beschädigungen zu vermeiden. Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen! Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird. Risiko der Beschädigung des Produkts Verwenden Sie ausschließlich den angegebenen Batterie- typ / Akkutyp! Setzen Sie Batterien / Akkus gemäß der Polaritätskenn- zeichnung (+) und (-) an Bat- terie / Akku und des Produkts ein. Reinigen Sie Kontakte an Batterie / Akku und im Batterie- fach vor dem Einlegen mit einem trockenen, fusselfreien Tuch oder Wattestäbchen! Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt. Vor der Inbetriebnahme LEBENSGE-

FAHR DURCH ELEKTRISCHEN

SCHLAG! Trennen Sie das Produkt vor sämtlichen Arbeiten vom Strom- netz. Ziehen Sie dazu das Stecker- netzteil

aus der Steckdose. Hinweis: Entfernen Sie vollstän- dig das Verpackungsmaterial. Montage (s. Abb. A) Hinweis: Reinigen Sie gründlich die Fläche, auf der Sie das Produkt montieren wollen. Die Fläche muss sauber, fettfrei und trocken sein. Andernfalls kann die Haftbarkeit des doppelseitigen Klebebands (für LED-Controller)

oder des doppelseitigen Klebebands (auf der Rückseite des LED-Bands)

eingeschränkt sein. Ziehen Sie die Schutzfolie vom Klebeband an der Rückseite des LED-Bands

ab und be- festigen Sie das LED-Band

an der gewünschten Stelle.13 DE/AT/CH Verbinden Sie den LED-Control- ler

Hinweis: Achten Sie beim Verbinden des LED-Controllers

dar- auf, dass Sie die +GRB-Mar- kierung des LED-Controllers

an der +GRB-Markierung des LED-Bands

ausrichten. Befestigen Sie den LED- Controller

mit dem mitge- lieferten, doppelseitigen Klebeband (für den LED- Controller)

Achten Sie darauf, dass das Steckernetzteil

stets zu- gänglich ist. Stecken Sie das Steckernetz- teil

in die Steckdose, bevor Sie das Produkt einschalten. 2 LED-Bänder verbinden (s. Abb. A): Hinweis: Mit dem vierpoligen Verbindungsstück

können maxi- mal zwei 5-Meter-LED-Bänder

verbunden und mit einem LED- Controller

und einem Stecker- netzteil

betrieben werden. Ansonsten droht Überlastung der Bauteile und Brandgefahr! Verbinden Sie ein fach das vordere Ende des zweiten LED-Bands mit dem hinteren Ende des ersten. Hinweis: Achten Sie beim Verbinden der beiden Enden des LED-Bands

darauf, dass Sie die +GRB-Markierung an den En- den der LED-Bänder aneinander ausrichten. LED-Band kürzen (s. Abb. B): Sie haben die Möglichkeit, das LED-Band

individuell zu kürzen. Es kann an den wie in Abbildung B gekennzeichneten Stellen mit der Schere aufgetrennt werden. Die abgetrennten Teile lassen sich dann wie in der Abbildung gezeigt miteinander verbinden. Gehen Sie zur Verbindung vor, wie im Folgenden beschrieben: Entfernen Sie die Schutzfolie vom doppelseitigen Klebe- band (auf der Rückseite des LED-Bands)

an den Enden der zu verbindenden Teilstücke des LED-Bands

Drücken Sie dann das Ende des einen LED-Bands

fest auf die Dornen des Verbin- dungskabels

, so dass sich14 DE/AT/CH diese von unten durch die Leiterbahn des LED-Bands

bohren (da dieser Schritt große Kraft verlangt, verwenden Sie hierzu ein geeignetes Hilfs- mittel, beispielsweise eine Zange). Hinweis: Achten Sie darauf, dass die +GRB-Markierung des Verbindungskabels

der +GRB-Markierung des LED-Bands

ausgerichtet ist. Drücken Sie dann einen Kunststoffclip

von oben auf die soeben geschaffene Verbindung. Hinweis: Die Kunststoffclips

müssen einrasten, damit die Verbindung gesichert ist. Verfahren Sie ebenso zur Kon- taktierung des anderen Endes des Verbindungskabels

Hinweis: Die Verbindungs- kabel

sind im Gegensatz zum LED-Band

in jede Richtung beweglich. Am Produkt befinden sich empfindliche Lötstellen. Führen Sie das LED- Band

nicht um die Ecke und knicken Sie es nicht. Andernfalls können die Löt- stellen beschädigt und die Funktion des LED-Bands

kann gestört werden. Inbetriebnahme Produkt mittels IR-Fernbedienung ein- / ausschalten Hinweis: Der Infrarotempfänger

befindet sich am LED-Control- ler

. Richten Sie die IR-Fernbe- dienung

für einen optimalen Empfang immer direkt auf den Infrarotempfänger

. Die Reich- weite der IR-Fernbedienung

beträgt ca. 6–8 m. Hinweis: Ziehen Sie vor Inbe- triebnahme der IR-Fernbedienung

den Kunsstoffstreifen aus dem Batteriefach. Sorgen Sie dafür, dass sich zwischen Sender und Empfän- ger keine Hindernisse befin den. Drücken Sie die ON-Taste auf der IR-Fernbedienung

, um die Leuchte einzuschalten. Drücken Sie die OFF-Taste auf der IR-Fernbedienung

, um die Leuchte auszuschalten.15 DE/AT/CH

euchteffekte mittels IR-Fernbedienung steuern Folgende Funktionen stehen Ihnen zur Verfügung: Taste : Lichtstärken in 8 Stufen erhöhen Taste : Lichtstärken in 8 Stufen verringern Taste : rote Lichter einstellen Taste : grüne Lichter einstellen Taste : blaue Lichter einstellen Taste : weiße Lichter einstellen : vorgemischte Far- ben auswählen Taste FLASH: 7 Farben blinken Taste STROBE: stärker und schwächer werdende Weißlichter Taste FADE: fließender Farbwechsel Taste SMOOTH: RGB-Farben blinken Hinweis: Der Ausschalter der IR-Fernbedienung

ist nur zum kurzfristigen Ausschalten geeignet. Zum dauerhaften Ausschalten ziehen Sie das Steckernetz- teil

aus der Netzsteckdose. Batterie wechseln Wenn die Reichweite der IR-Fern- bedienung

nachlässt, müssen Sie die Batterie

auswechseln. Lösen Sie die Verriegelung, indem Sie sie in Richtung des Geräts drücken. Ziehen Sie die Batterieschublade auf der Rückseite der IR-Fernbedie- nung

heraus und entneh- men Sie die Batterie

(s. Abb. C). Legen Sie die neue Batterie wie auf der Abbildung auf der Rückseite der IR-Fernbe- dienung

gezeigt ein. Reinigung und Pflege LEBENSGE-

FAHR DURCH ELEKTRISCHEN

SCHLAG! Trennen Sie das Produkt16 DE/AT/CH vor sämtlichen Arbeiten vom Strom- netz. Ziehen Sie dazu das Stecker- netzteil

aus der Steckdose. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung besteht aus um- weltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können.

Beachten Sie die Kenn- zeichnung der Verpack- ungsmaterialien bei der Abfalltrennung, diese sind gekenn- zeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeu- tung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Ver- bundstoffe. Das Produkt und die Verpackungsmateria- lien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Ent- sorgung des ausgedien- ten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Um- weltschutzes nicht in den Hausmüll, sondern führen Sie es einer fach- gerechten Entsorgung zu. Über Sammelstellen und deren Öffnungs- zeiten können Sie sich bei Ihrer zu- ständigen Verwaltung informieren. Defekte oder verbrauchte Batte- rien / Akkus müssen gemäß Richt- linie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die ange- botenen Sammeleinrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien / Akkus!17 DE/AT/CH Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle ent- halten und unterliegen der Sonder- müllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab. Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig pro- duziert und vor Anlieferung ge- wissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden darge- stellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nach- weis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikations- fehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder er- setzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleiß- teile angesehen werden können oder Beschädigungen an zerbrech- lichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:18 DE/AT/CH Bitte halten Sie für alle Anfragen den Kassenbon und die Artikel- nummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur
