BEDIENUNGSANLEITUNG 78580I Ernesto

Franz Joseph Schütte chen Sie si en Sie s GmbH

on Leitung on Leitung

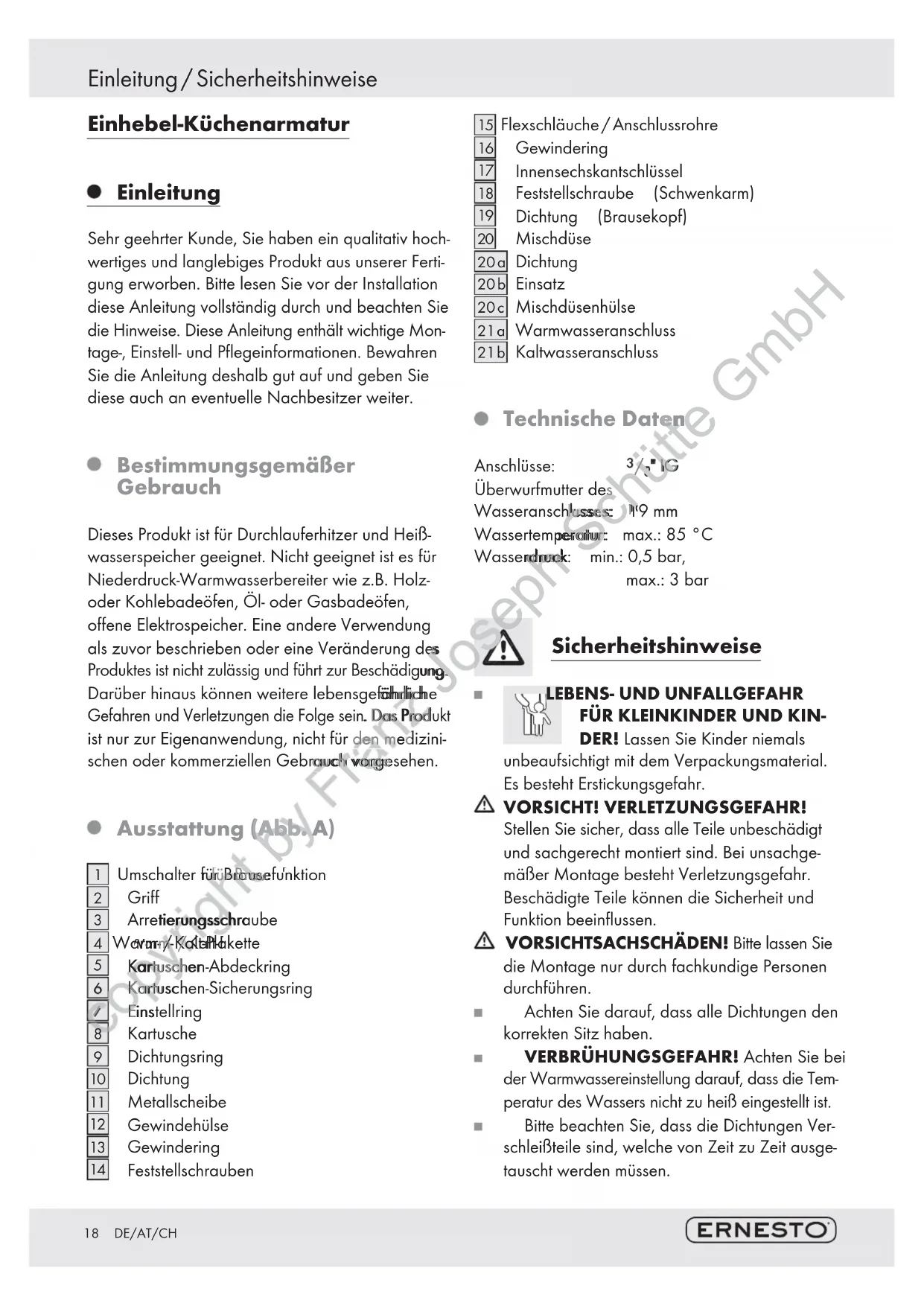

GmbH18 DE/AT/CH Einhebel-Küchenarmatur Einleitung Sehr geehrter Kunde, Sie haben ein qualitativ hoch- wertiges und langlebiges Produkt aus unserer Ferti- gung erworben. Bitte lesen Sie vor der Installation diese Anleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Mon- tage-, Einstell- und Pflegeinformationen. Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter. Bestimmungsgemäßer Gebrauch Dieses Produkt ist für Durchlauferhitzer und Heiß- wasserspeicher geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und führt zur Beschädigu ng. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folge sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizini- schen oder kommerziellen Gebrauch vorgesehen. Ausstattung (Abb. A)

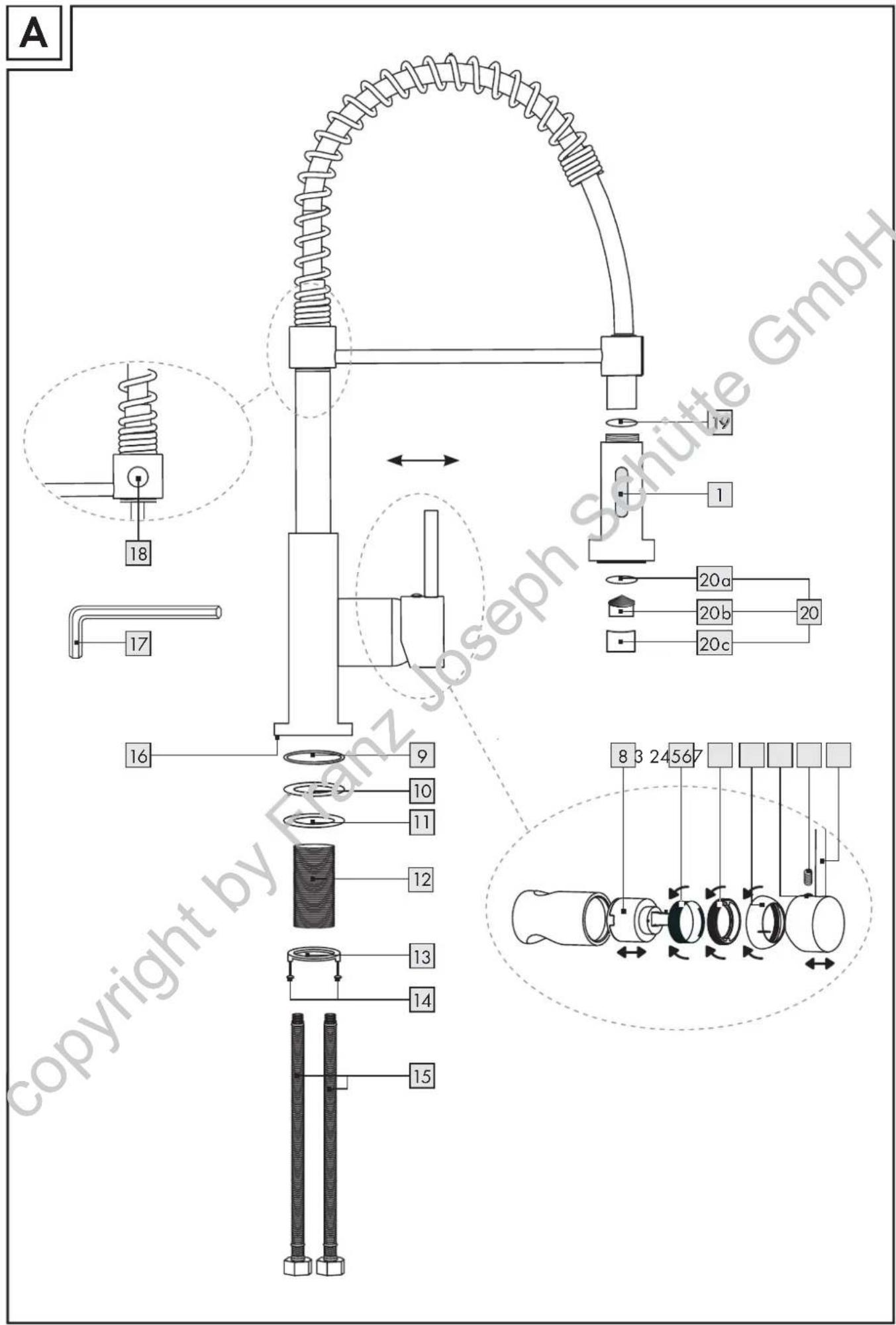

Umschalter für Brausefunktion

Arretierungsschraube

Kartuschen-Sicherungsring

Flexschläuche / Anschlussrohre

Innensechskantschlüssel

Feststellschraube (Schwenkarm)

Dichtung (Brausekopf)

Mischdüse 20 a Dichtung 20 b Einsatz 20 c Mischdüsenhülse 21 a Warmwasseranschluss 21 b Kaltwasseranschluss Technische Daten Anschlüsse:

" IG Überwurfmutter des Wasseranschlusses: 19 mm Wassertemperatur: max.: 85 °C Wasserdruck: min.: 0,5 bar, max.: 3 bar Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR

FÜR KLEINKINDER UND KIN-

DER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr.

VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachge- mäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen. VORSICHT SACHSCHÄDEN! Bitte lassen Sie die Montage nur durch fachkundige Personen durchführen. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben. VERBRÜHUNGSGEFAHR! Achten Sie bei der Warmwassereinstellung darauf, dass die Tem- peratur des Wassers nicht zu heiß eingestellt ist. Bitte beachten Sie, dass die Dichtungen Ver- schleißteile sind, welche von Zeit zu Zeit ausge- tauscht werden müssen. Einleitung / Sicherheitshinweise r für Braus r für Brau etierungsschraerungssch

Franz ährlich hrlic n. Das Produ Das Produ ür den medden med rauch vorgerauch vorge Joseph

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensge- fahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbin- dungen sorgfältig auf Dichtigkeit. Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasser- anschluss und Absperrvorrichtung. Montage Armatur installieren

1. Stellen Sie die Haupt-Wasserzufuhr ab.

Lassen Sie das restliche Leitungswasser ablaufen.

2. Schrauben Sie die Gewindehülse mit dem kurzen

3. Führen Sie die beiden Flexschläuche

durch die Gewindehülse

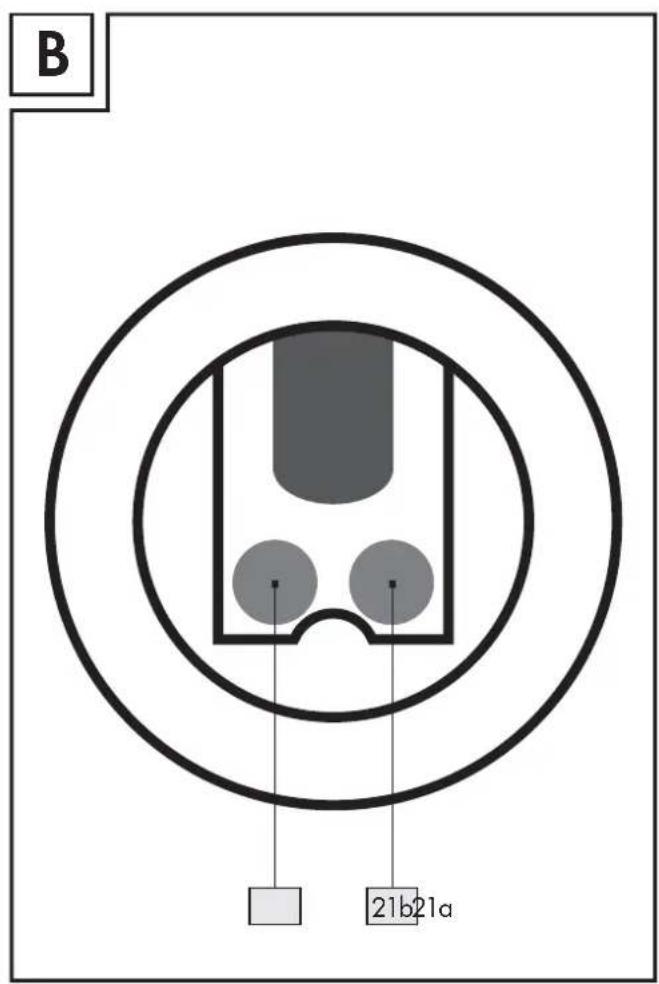

4. Schrauben Sie die beiden Flexschläuche

handfest in die dafür vorgesehenen Anschlüsse 21 a

21 b auf der Unterseite der Armatur (Abb. B). Beide Schläuche sind identisch und für warmes und kaltes Wasser geeignet.

5. Legen Sie den Dichtungsring

in die Nut an der Unterseite des Gewinderings

6. Stecken Sie die Flexschläuche

und die Gewindehülse

durch die Öffnung in der Spüle.

7. Schieben Sie die Dichtung

und die Metall- scheibe

von unten über die Gewindehülse

8. Schrauben Sie den Gewindering

auf die Gewindehülse

, so dass die Armatur am Spül- tisch befestigt wird. Beachten Sie dabei den von Ihnen benötigten Schwenkbereich der Armatur.

9. Ziehen Sie die Feststellschrauben

mittels Kreuzschlitzschraubendreher fest, um den Gewindering

zusätzlich zu fixieren.

10. Schließen Sie die Flexschläuche

Wasseranschluss an. VORSICHT: Verdrehen Sie die Schläuche nicht und setzen Sie sie nicht unter Spannung. Prüfen Sie alle Verbindungen nach der ersten Inbetriebnahme sorgfältig auf Dichtigkeit. Bei fehlerhafter Montage ist die Gewährleistung – insbesondere für Folgeschäden – ausgeschlossen. Bedienung In Betrieb nehmen Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser- Stagnation und Rückstände aufzu- lösen.

1. Öffnen Sie die Haupt-Wasserzufuhr.

2. Ziehen Sie den Griff

in Richtung und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.

3. Drücken Sie den Umschalter

am Brausekopf, um vom Wasserstrahl zum Brausestrahl zu wech- seln. Diese Funktion ist beim Gemüse- und Obst- putzen hilfreich, da es durch den normalen Wasserstrahl beschädigt werden könnte. Drück

am Brausekopf erneut, um zum normalen Wasserstrahl zurückzukehren.

4. Drücken Sie den Griff

in Richtung , um die Wasserzufuhr zu schließen. Heißwasser: Schwenken Sie den Griff

nach rechts. Kaltwasser: Schwenken Sie den Griff

nach links. Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Griff

in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit. Ziehen Sie die Brause leicht nach unten und anschließend nach vorne aus der Halterung heraus, um die Brause frei beweglich zu nutzen. Sicherheitshinweise / Montage / Bedienung copyright d kalt

en Dicen Dic htun htu erseite des Ge erseite des G en Sie die FleSie die F ewindehülse dehüls

ScSc hiebenhieb scheibsch

hläuche sind hläuche s es Wassees Wass Franz

durc durc exschläuchexschläuch esehenen esehenen

Ziehen SZiehen schweschwe die Schütte ehmenhmen en Sie nach Sie nach die Leitunge die Leitunge sser- Stag ser- Sta GmbH

. Bei Bei eistung – eistung – usgeschlosseeschloss20 DE/AT/CH Verbrühschutz einstellen (Abb. C) Die Kartusche

dieser Armatur verfügt über einen Verbrühschutz. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung). VORSICHT! Verändern Sie die Einstellung des Verbrühschutzes erst, nachdem Sie die Armatur montiert haben. Stellen Sie die allgemeine Wasser- zufuhr ab.

1. Entfernen Sie die rot / blaue Warm- / Kalt-Pla-

, indem Sie den Griff

in die oberste Stellung bringen und von innen mit einem langen flachen Gegenstand die Plakette vorsichtig heraus drücken.

2. Lösen Sie die Arretierungsschraube

mit dem Innensechskantschlüssel

durch Drehen gegen den Uhrzeigersinn. VORSICHT! Schraube nicht vollständig ent- fernen, nur lösen, bis sich der Griff

leicht abnehmen lässt.

3. Entnehmen Sie den Griff

4. Schrauben Sie den Kartuschen-Abdeckring

ab. Ziehen Sie nun den schwarzen Einstellring

zur Seite ab. Hinweis: Stellen Sie den Kartuschenzapfen waagerecht. Dies erleichtert Ihnen, den Einstell- ring

abzuziehen. Verwenden Sie keine Zange. Lösen Sie nicht die Kartuschenmutter und entnehmen Sie nicht die Kartusche

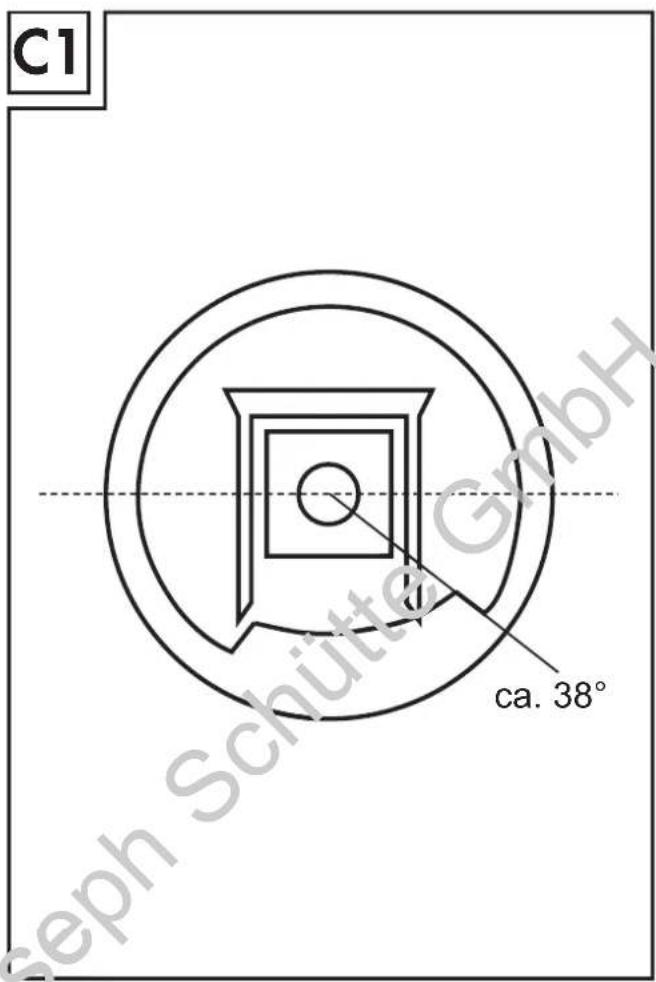

5. Heißwasser-Durchflussmenge

reduzieren: Stecken Sie den Einstellring

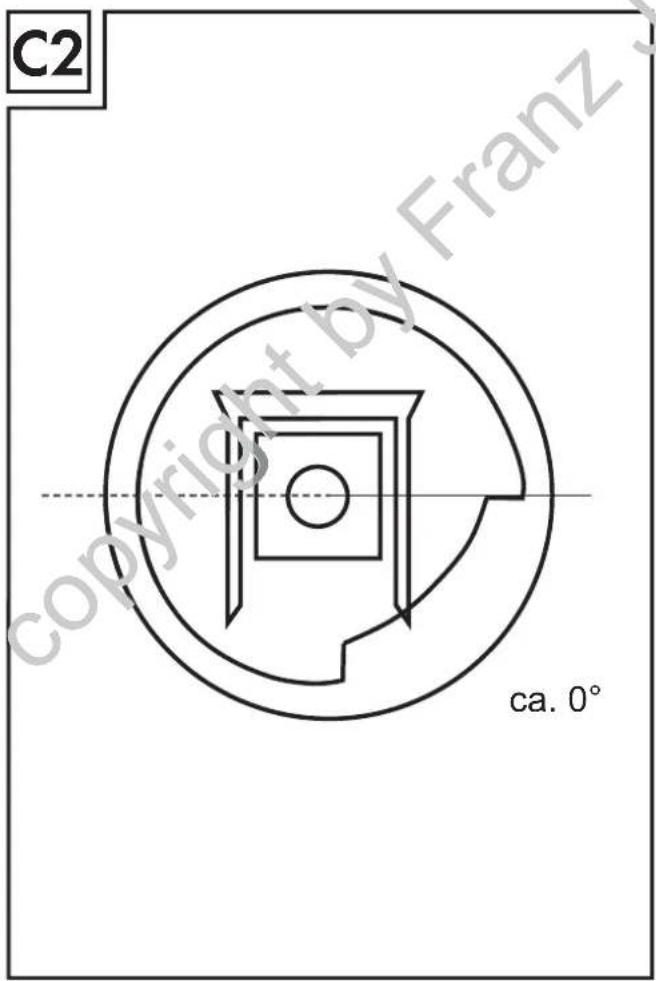

gemäß Abbil- dung C/1 versetzt wieder auf. Heißwasser-Durchflussmenge vollständig begrenzen: Stecken Sie den Einstellring

gemäß Abbil- dung C/2 auf. Heißwasser-Durchflussmengen- begrenzung deaktivieren: Stecken Sie den Einstellring

gemäß Abbil- dung C/3 auf, neutrale Stellung.

6. Montieren Sie nach der Einstellung des Verbrüh-

schutzes wieder den Kartuschen-Abdeckring

Wartung und Reinigung Armatur pflegen und reinigen Beachten Sie, dass Sanitärarmaturen einer beson- deren Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen: Verwenden Sie keine Kalk lösenden Mittel, säurehaltigen Putzmittel und Scheuermittel aller Art. Verwenden Sie auch keine ätzenden oder alkoholhaltigen Mittel zur Reinigung. Trocknen Sie Ihre Armaturen nach jeder Nut- zung mit einem Tuch, um eventuelle Kalkab- lagerungen zu vermeiden. Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.

chrauben Sie die Mischdüse

in regelmäßi gen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper. Ersetzen Sie bei sehr starker Verschmutzung oder Beschädigung die Mischdüse

gegen eine neue, die Sie über die angegebene Servicestelle bestellen können. Hinweis: Verwenden zum Abschrauben der Mischdüse

einen Schraubenschlüssel 23 m

und legen Sie unbedingt ein dünnes, feuchtes Tuch um die Mischdüse

, damit Sie diese nicht beschädigen. Auch geeignet ist eine Rohr- zange mit Kunststoffbacken. Achten Sie in jeden Fall darauf, dass Sie die Mischdüse

ORSICHT! Achten Sie bei der anschließend

Montage der Mischdüse

darauf, dass Sie die Dichtung 20 a wieder richtig einsetzen. Die Feststellschraube

am Schwenkarm, hält diesen in horizontaler Position. Die Fest- stellschraube

ist nicht dafür geeignet, den Schwenkarm in Drehrichtung zu fixieren. Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden. Bedienung / Wartung und Reinigung copyright n Ein

versetzt wie ersetzt wi asser-Durch asser-Dur ständig begändig be ecken Sie denken Sie d dung C/2 aung C/2 HeißwaHeißw begbe Ste

Franz nzapfen apf , den Einste en Einste n Sie keineSie keine KartuschenmKartuschenm ie Kartusc ie Kartus men

bständen stände Rückstände Rückständ sehr starksehr st die Mdie M die Schütte uren n um eventu um event rmeiden.meiden. re Armaturere Armature den Reiniguen Reinigu Tuch bzw. Tuch bzw. ben Sie die en Sie d

GmbH gen:gen: Mittel, Mittel, uermittel allemittel a ätzenden oätzenden inigung. nigung. ach je ach je21 DE/AT/CH Kartusche austauschen Die Kartusche

ist ein Verschleißteil, welches spätestens alle 2 Jahre ausgetauscht werden muss. Es kann ansonsten zu Funktionsstörungen und Undich- tigkeiten kommen. Eine neue Kartusche

können Sie bei der angegebenen Serviceadresse beziehen. Um die Kartusche

auszutauschen, gehen Sie wie folgt vor:

1. Stellen Sie die Haupt-Wasserzufuhr

ab. Lassen Sie das restliche Leitungs- wasser ablaufen.

2. Entfernen Sie die Warm- / Kalt-Plakette

und drehen Sie die Arretierungsschraube

mit dem Innensechskantschlüssel

gegen den Uhrzeigersinn heraus.

3. Ziehen Sie den Griff

Schrauben Sie den Kartuschen-Abdeckring

5. Lösen Sie den darunter liegenden Kartuschen-

und ziehen Sie die komplette Kartusche

aus dem Armaturkörper.

6. Setzen Sie die neue Kartusche wieder genauso

in den Armaturkörper ein. Achten Sie auf kor- rekte Montage der Dichtung unter der Kartusche. Stellen Sie sicher, dass die Führungen in den dafür vorgesehenen Löchern sind.

7. Montieren Sie wieder alle zuvor genannten Teile.

Ziehen Sie den Kartuschen-Sicherungsring

fest an. Prüfen Sie nach der Montage die Dich- tigkeit der Armatur im Bereich des Hebels. Entsorgung Zum Schutz vor Transportschäden wird dieses Produkt in einer soliden Verpackung geliefert. Die Verpackung besteht aus wiederverwertbaren Materialien. Ent- sorgen Sie diese umweltgerecht. Werfen Sie das Produkt am Ende seiner Lebensdauer nicht in den normalen Hausmüll, sondern erkundigen Sie sich bei Ihrer Kommunalverwaltung nach Mög- lichkeiten einer umweltgerechten Entsorgung. Informationen Trinkbarkeit von Leitungswasser Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde. Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung: Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser. Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und/oder zur Körperpflege, wenn Sie gegen Nickel aller- gisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen. Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich. Garantie Dieses Produkt wurde unter strengen Qualitätskon- trollen hergestellt. Daher geben wir eine Garantie von 3 Jahren auf einwandfreie, dem Zweck entspre- chende Materialbeschaffenheit und –verarbeitung! Funktionsbeeinträchtigungen durch Kalkablagerun- gen oder Abnutzung sind von der Garantie ebenso ausgeschlossen wie Schäden durch unsachgemäße Montage oder chemische und mechanische Einwir- kungen (z. B. durch ungeeignete Putzmittel oder unsachgemäße Behandlung). Wartung und Reinigung / Entsorgung / Informationen copyright

ungung tz vor Transpovor Transp er soliden Verpoliden Ve teht aus wiedht aus w sorgen Sie di rgen Sie Werfen Wer

genannten enannten SicherungsrSicherungsr r Montag r Monta

verchromverchr zur Közur Kö gis Schütte hat. V ser zur Zub er zur Zu änken, besoänken, beso von Säuglinvon Säugli undheitlichedheitliche Wasser könWasser kö spürbar spürba

GmbH von on ehlung:lung: en eine kurzen eine kur als vier Stu s vier Stu erwen erwen22 DE/AT/CH Diese Garantiekarte ist nur gültig mit dem dazugehörigen Kassenbeleg. Service Sollten Sie Beanstandungen haben, wenden Sie sich bitte an: Service-Adresse: Franz Joseph Schütte GmbH Ringstraße 7 49134 Wallenhorst (Deutschland) Service-Hotline 00 80 00 - 3 33 22 86 (Kostenfrei aus dem Festnetz. Kosten für Anrufe aus dem Mobilfunk können abweichen) info@fjschuette.de www.fjschuette.de Gern helfen wir Ihnen weiter. Viel Spaß mit Ihrer neuen Spültischarmatur! Informationen copyright
