BEDIENUNGSANLEITUNG ZOB21301XK ZANUSSI

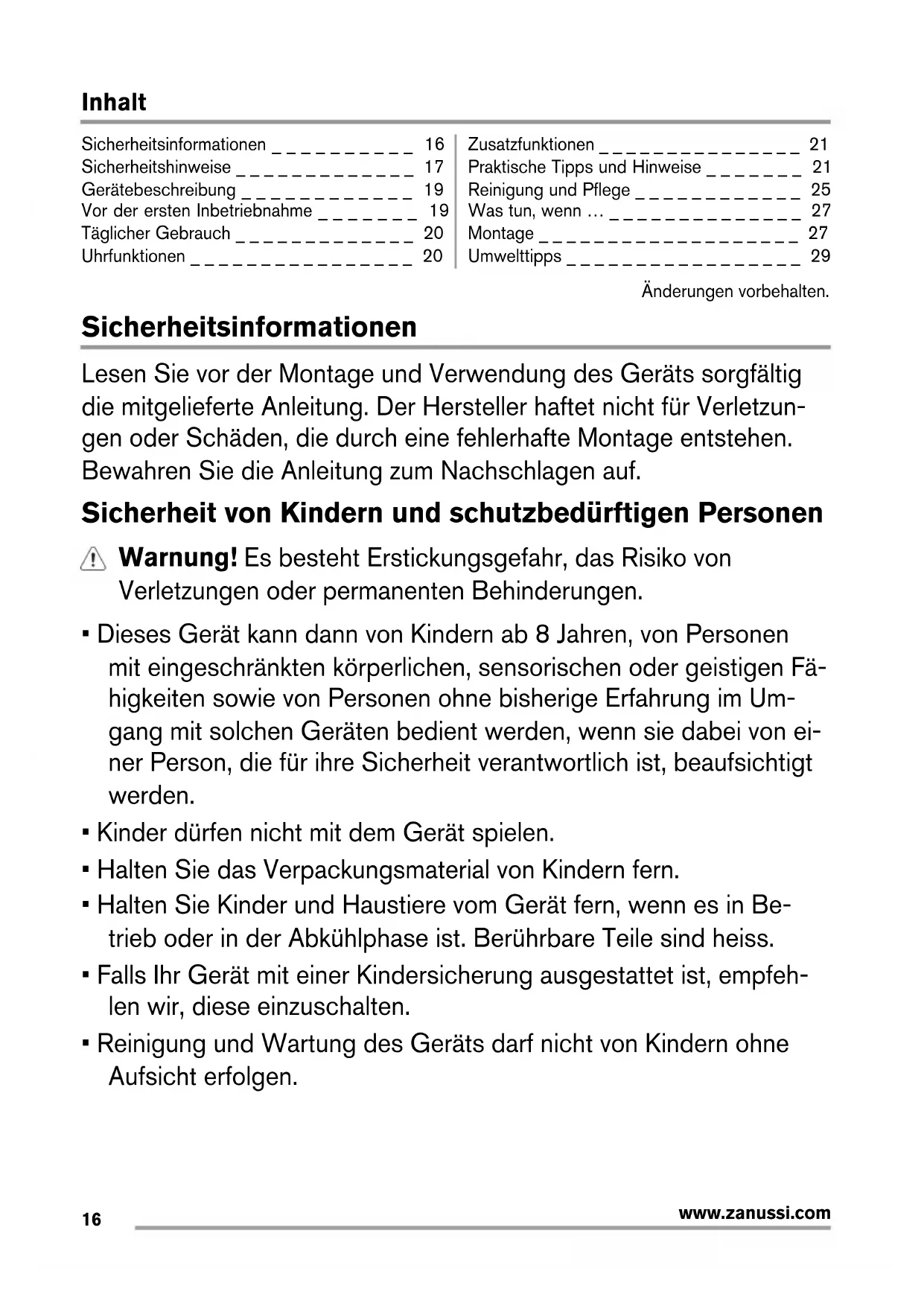

Benutzerinformation 16

www.zanussi.comInhalt Sicherheitsinformationen _ _ _ _ _ _ _ _ _ _ 16 Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ 17 Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ 19 Vor der ersten Inbetriebnahme _ _ _ _ _ _ _ 19 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ 20 Uhrfunktionen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20 Zusatzfunktionen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21 Praktische Tipps und Hinweise _ _ _ _ _ _ _ 21 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ 25 Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27 Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29 Änderungen vorbehalten. Sicherheitsinformationen Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzun- gen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf. Sicherheit von Kindern und schutzbedürftigen Personen Warnung! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fä- higkeiten sowie von Personen ohne bisherige Erfahrung im Um- gang mit solchen Geräten bedient werden, wenn sie dabei von ei- ner Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.

• Kinder dürfen nicht mit dem Gerät spielen.

• Halten Sie das Verpackungsmaterial von Kindern fern.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Be- trieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfeh- len wir, diese einzuschalten.

• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

www.zanussi.comAllgemeine Sicherheit

• Während des Betriebs wird das Geräteinnere heiss. Berühren Sie nicht die Heizelemente im Gerät. Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.

• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.

• Unterbrechen Sie vor Wartungsarbeiten die Stromversorgung.

• Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Ofenglastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen. Sicherheitshinweise Montage Warnung! Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montage- anleitung.

• Seien Sie beim Umsetzen des Geräts vor- sichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Ziehen Sie das Gerät nicht am Türgriff.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.

• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen. Elektrischer Anschluss Warnung! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet werden.

• Stellen Sie sicher, dass die elektrischen Da- ten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Das Gerät darf ausschließlich an eine ord- nungsgemäß installierte Schutzkontaktsteck- dose angeschlossen werden.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzka- bel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.

• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt, insbesondere wenn die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schüt- zen sowie die isolierten Teile müssen so be- festigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Ab- schluss der Montage in die Steckdose. Stel- len Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.

• Verwenden Sie immer die richtigen Trennein- richtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter

www.zanussi.comentfernt werden können), Fehlerstromschutz- schalter und Schütze.

• Die elektrische Installation muss eine Trenn- einrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein. Gebrauch Warnung! Es besteht Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Das Gerät ist für die Verwendung im Haus- halt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abge- deckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbe- aufsichtigt.

• Das Gerät nach jedem Gebrauch ausschal- ten.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.

• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Was- ser in Kontakt gekommen ist.

• Üben Sie keinen Druck auf die geöffnete Ge- rätetür aus.

• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Halten Sie die Tür immer geschlossen, wenn das Gerät in Betrieb ist.

• Öffnen Sie die Gerätetür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthal- ten, kann ein Alkohol-Luftgemisch entstehen.

• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Geräts gelangen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. Warnung! Das Gerät könnte beschädigt werden.

• Um Beschädigungen oder Verfärbungen der Emailbeschichtung zu vermeiden: – Stellen Sie feuerfestes Geschirr oder ande- re Gegenstände nicht direkt auf den Boden des Gerätes. – Legen Sie keine Alufolie direkt auf den Bo- den des Geräts. – Stellen Sie kein Wasser in das heiße Gerät. – Lassen Sie nach dem Abschalten des Ge- räts kein feuchtes Geschirr oder feuchte Speisen im Backofeninnenraum stehen. – Gehen Sie beim Herausnehmen oder Ein- setzen der Innenausstattung sorgfältig vor.

• Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Ge- räts. Sie stellen keinen Mangel im Sinne des Gewährleistungsrechtes dar.

• Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen. Reinigung und Pflege Warnung! Risiko von Verletzungen, Brand oder Beschädigungen am Gerät.

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzste- cker aus der Steckdose.

• Vergewissern Sie sich, dass das Gerät abge- kühlt ist. Zusätzlich besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Glasscheiben der Tür umge- hend, wenn sie beschädigt sind. Wenden Sie sich hierzu an den Kundendienst.

• Gehen Sie beim Aushängen der Tür sorgsam vor. Die Tür ist schwer!

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu ver- hindern.

• Fett- oder Speisereste im Gerät können ei- nen Brand verursachen.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie nur neutrale Reinigungsmittel. Benutzen Sie keine Scheu-

www.zanussi.comermittel, scheuernde Reinigungsschwämm- chen, Lösungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, be- folgen Sie bitte unbedingt die Anweisungen auf der Verpackung.

• Reinigen Sie die katalytische Emailbeschich- tung (falls vorhanden) nicht mit Reinigungs- mitteln. Innenbeleuchtung

• Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie sie nicht für die Raumbeleuchtung. Warnung! Stromschlaggefahr.

• Trennen Sie das Gerät von der Stromversor- gung, bevor Sie die Lampe austauschen.

• Verwenden Sie dazu eine Lampe mit der glei- chen Leistung. Entsorgung Warnung! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversor- gung.

• Schneiden Sie das Netzkabel ab und entsor- gen Sie es.

• Entfernen Sie das Türschloss, um zu verhin- dern, dass sich Kinder oder Haustiere in dem Gerät einschließen. Gerätebeschreibung

Betriebskontrolllampe

Einschubebenen Backofenzubehör

• Kombirost Für Geschirr, Kuchenformen, Braten.

• Baking tray Für Kuchen und Plätzchen. Vor der ersten Inbetriebnahme Warnung! Siehe Sicherheitshinweise. Erste Reinigung

• Entfernen Sie alle Zubehörteile und die he- rausnehmbaren Einhängegitter (falls vorhan- den).

• Reinigen Sie das Gerät vor der ersten In- betriebnahme. Wichtig! Siehe Kapitel „Reinigung und Pflege“. Aufheizen Heizen Sie das leere Gerät vor, um Fettreste zu verbrennen.

Stellen Sie die Funktion und die Höchsttemperatur ein.

www.zanussi.com2. Lassen Sie das Gerät 45 Minuten lang ein- geschaltet.

Stellen Sie die Funktion und die Höchsttemperatur ein.

4. Lassen Sie das Gerät 15 Minuten lang ein-

geschaltet. Das Zubehör kann heißer werden als beim nor- malen Gebrauch. Das Gerät kann Geruch und Rauch verströmen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung. Täglicher Gebrauch Warnung! Siehe Sicherheitshinweise. Ein- und Ausschalten des Geräts

1. Drehen Sie den Backofen-Einstellknopf auf

die gewünschte Backofenfunktion. Die Betriebs-Kontrolllampe leuchtet, solan- ge das Gerät in Betrieb ist.

2. Drehen Sie den Temperaturwahlknopf auf

die gewünschte Temperatur. Die Temperatur-Kontrolllampe leuchtet, so- lange die Temperatur im Gerät ansteigt.

3. Drehen Sie zum Ausschalten des Geräts

den Backofen-Einstellknopf und den Tem- peraturwahlknopf in die Position Aus. Backofenfunktionen Backofenfunktion Anwendung Stellung „Aus“ Das Gerät ist ausgeschaltet. Backofenbeleuch- tung Zum Einschalten der Backofenlampe, wenn keine Garfunktion ein- geschaltet ist. Ober-/Unterhitze Zum Backen und Braten auf einer Ebene. Die Heizelemente für Ober- und Unterhitze sind gleichzeitig eingeschaltet. Heißluft Zum Braten oder zum Braten und Backen von Speisen mit dersel- ben Gartemperatur auf mehreren Ebenen gleichzeitig, ohne dass es zu einer Aromaübertragung kommt. Grillstufe 1 Zum Grillen flacher Lebensmittel in kleinen Mengen in der Mitte des Rostes. Zum Toasten. Uhrfunktionen Kurzzeit-Wecker Einstellen der Countdown-Zeit einer Backofen- funktion. Diese Funktion hat keine Auswirkung auf den Backofenbetrieb.

1. Backofenfunktion und Temperatur auswäh-

2. Drehen Sie den Einstellknopf bis zum An-

schlag und dann anschließend bis zur erfor- derlichen Zeitdauer zurück.

3. Wenn die Zeit abgelaufen ist, ertönt ein

www.zanussi.comZusatzfunktionen Kühlgebläse Wenn das Gerät in Betrieb ist, wird automatisch das Kühlgebläse eingeschaltet, um die Geräte- flächen zu kühlen. Wenn Sie das Gerät aus- schalten, stoppt das Kühlgebläse. Sicherheits-Thermostat Ein unsachgemäßer Gebrauch des Geräts oder defekte Bauteile können zu einer gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung erfolgt automa- tisch bei einen Temperaturabfall. Praktische Tipps und Hinweise

• Das Gerät hat vier Einschubebenen. Die Ein- schubebenen werden vom Boden des Back- ofens aus gezählt.

• Das Gerät hat ein exklusives Umluft- und Dampfsystem, das die Luft umwälzt und den Dampf wieder aufbereitet. Das Garen mit Dampf macht Ihre Speisen innen weich und außen knusprig. Gardauer und Energiever- brauch werden dabei auf ein Minimum redu- ziert.

• Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist nor- mal. Stehen Sie beim Öffnen der Tür wäh- rend des Betriebs stets in sicherer Entfer- nung zum Gerät. Um die Kondensation zu re- duzieren, heizen Sie vor dem Garen den Backofen immer 10 Minuten vor.

• Nach jedem Gebrauch des Geräts die Feuchtigkeit abwischen.

• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie das Koch- geschirr nicht mit Alu-Folie. Dies könnte das Garergebnis beeinträchtigen und die Email- beschichtung beschädigen. Backen von Kuchen

• Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist

• Wenn Sie zwei Backbleche gleichzeitig nut- zen, lassen Sie eine Ebene dazwischen frei. Garen von Fleisch und Fisch

• Setzen Sie beim Garen von Speisen mit ho- hem Fettgehalt eine Brat- und Fettpfanne ein, damit keine dauerhaften Flecken im Backofen verbleiben.

• Das Fleisch vor dem Anschneiden mindes- tens 15 Minuten ruhen lassen, damit der Fleischsaft nicht ausläuft.

• Um Rauchentwicklung beim Braten zu ver- mindern, geben Sie etwas Wasser in die Brat- und Fettpfanne. Um Kondensierung des Rauchs zu vermeiden, Wasser zugeben, wenn die Brat- und Fettpfanne ausgetrocknet ist. Garzeiten Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab. Achten Sie beim Garen anfangs immer auf das Gargut. Finden Sie selbst die besten Einstellun- gen (Garstufe, Garzeit, usw.) für Kochgeschirr, Rezepte und Mengen bei der Verwendung die- ses Geräts heraus. Back- und Brattabelle KUCHEN

www.zanussi.comGERICHT Ober-/Unterhitze Heißluft Garzeit [Min.] Anmerkungen Einschub- ebene Tem- pera- tur [°C] Einschub- ebene Tem- pera- tur [°C] Rührteig 2 170 2 (1 und 3) 165 45 - 60 In einer Kuchen- form Mürbeteig 2 170 2 (1 und 3) 160 24 - 34 In einer Kuchen- form Buttermilch-Kä- sekuchen 1 170 2 165 60 - 80 Kuchenform (26 cm) Apfelkuchen 1 170 2 (1 und 3) 160 100 - 120 2 Kuchenformen (20 cm) auf dem Kombirost Strudel/Stollen 2 175 2 150 60 - 80 Auf dem Backblech Marmeladenku- chen 2 170 2 (1 und 3) 160 30 - 40 Kuchenform (26 cm) Früchtekuchen 2 170 2 155 60 - 70 Kuchenform (26 cm) Biskuit (Biskuit ohne Butter) 2 170 2 160 35 - 45 Kuchenform (26 cm) Stollen/üppiger Früchtekuchen 2 170 2 160 50 - 60 Kuchenform (20 cm) Rosinenkuchen 2 170 2 165 50 - 60 Brotform

Kleine Kuchen 3 170 3 (1 und 3) 166 20 - 30 Auf dem Backblech Gebäck 3 150 3 (1 und 3) 140 20 - 30 Backblech

Törtchen 3 180 2 170 45 - 70 Kuchenform (20 cm) Englischer Sand- wichkuchen à la Victoria 1 oder 2 180 2 170 40 - 55 Links + rechts, Ku- chenform, 20 cm

1) Backofen 10 Minuten vorheizen.

www.zanussi.comGERICHT Ober-/Unterhitze Heißluft Garzeit [Min.] Anmerkungen Einschub- ebene Tem- pera- tur [°C] Einschub- ebene Tem- pera- tur [°C] Weißbrot 1 190 1 195 60 - 70 1 - 2 Stück, 500 g pro Stück

Roggenbrot 1 190 1 190 30 - 45 Brotform Brötchen 2 190 2 (1 und 3) 180 25 - 40 6 - 8 Brötchen auf Backblech

Blechpizza 1 190 1 190 20 - 30 Brat- und Fettpfan-

1) Backofen 10 Minuten vorheizen.

1) Backofen 10 Minuten vorheizen.

FLEISCH GERICHT Ober-/Unterhitze Heißluft Garzeit [Min.] Raum für Noti- zen Einschub- ebene Tem- pera- tur [°C] Einschub- ebene Tem- pera- tur [°C] Rindfleisch 2 200 2 190 50 - 70 Kombirost und Brat- und Fettpfan-

Schweinefleisch 2 180 2 180 90 - 120 Kombirost und Brat- und Fettpfan-

www.zanussi.comGERICHT Ober-/Unterhitze Heißluft Garzeit [Min.] Raum für Noti- zen Einschub- ebene Tem- pera- tur [°C] Einschub- ebene Tem- pera- tur [°C] Kalb 2 190 2 175 90 - 120 Kombirost und Brat- und Fettpfan-

Roastbeef, eng- lisch, rosa 2 210 2 200 44 - 50 Kombirost und Brat- und Fettpfan-

Roastbeef, eng- lisch, medium 2 210 2 200 51 - 55 Kombirost und Brat- und Fettpfan-

Roastbeef, eng- lisch, durch 2 210 2 200 55 - 60 Kombirost und Brat- und Fettpfan-

Schweineschulter 2 180 2 170 120 - 150 Brat- und Fettpfan-

2 190 2 (1 und 3) 175 40 - 55 3 - 4 Fische Thunfisch/Lachs 2 190 2 (1 und 3) 175 35 - 60 4 - 6 Filets Grillstufe 1 Den leeren Backofen 10 Minuten vorhei- zen.

www.zanussi.comMenge Grillstufe 1 Garzeit [Min.] GERICHT Stück [g] Einschub- ebene Temp. [°C] Erste Seite Zweite Sei-

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Ge- räts.

• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.

• Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. So lassen sich Ver- schmutzungen leichter entfernen und es kann nichts einbrennen.

• Entfernen Sie hartnäckige Verschmutzungen mit speziellen Backofenreinigern.

• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an.

• Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Ge- schirrspüler gereinigt werden. Die Antihaftbe- schichtung kann dadurch zerstört werden. Geräte mit Edelstahl- oder Alumini- umfront: Reinigen Sie die Backofentür nur mit einem nassen Schwamm und trocknen Sie sie mit ei- nem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen be- schädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise. Reinigen der Türdichtung

• Die Türdichtung muss regelmäßig überprüft werden. Die Türdichtung ist im Rahmen des Garraums angebracht. Nehmen Sie das Ge- rät nicht in Betrieb, wenn die Türdichtung be- schädigt ist. Wenden Sie sich an den Kun- dendienst.

• Für die Reinigung der Türdichtung lesen Sie bitte in den allgemeinen Informationen zur Reinigung nach. Backofenlampe Warnung! Vorsicht beim Austausch der Backofenlampe. Es besteht die Gefahr eines elektrischen Schlags. Bevor Sie die Backofenlampe austauschen:

• Schalten Sie den Backofen aus.

www.zanussi.com• Entfernen Sie die Sicherungen aus dem Si- cherungskasten, oder schalten Sie den Schutzschalter aus. Legen Sie ein Tuch auf den Backofenbo- den, um die Lampe und das Glas zu schüt- zen.

1. Drehen Sie die Glasabdeckung gegen den

Uhrzeigersinn und nehmen Sie sie ab.

2. Reinigen Sie die Glasabdeckung.

3. Ersetzen Sie die Backofenlampe durch eine

geeignete 300 °C hitzebeständige Back- ofenlampe. Verwenden Sie dazu eine Backofenlampe mit der gleichen Leistung.

4. Bringen Sie die Glasabdeckung wieder an.

Reinigen der Backofentür Die Backofentür ist mit zwei Glasscheiben aus- gestattet. Die Backofentür und die innere Glas- scheibe können zur Reinigung ausgebaut wer- den. Beachten Sie, dass die Backofentür zu- klappen kann, wenn Sie versuchen, die Glasscheiben abzunehmen, solange die Tür noch am Gerät montiert ist. Vorsicht! Verwenden Sie das Gerät nicht ohne die Glasscheiben.

Klappen Sie die Backofentür ganz auf und greifen Sie an die beiden Türscharniere.

Heben Sie die He- bel an den beiden Scharnieren an und klappen Sie sie nach vorn.

Schließen Sie die Backofentür bis zur ersten Raststellung (halb). Anschließend ziehen Sie sie nach vorn aus der Halte- rung heraus.

Breiten Sie ein weiches Tuch auf ei- ner ebenen Fläche aus, und legen Sie die Backofentür da- rauf.

Lösen Sie das Verriegelungssystem, um die Glasscheiben zu entfernen. 90°

Drehen Sie die beiden Befestigungs- elemente um 90° und nehmen Sie sie aus der Halterung.

Heben Sie die Glasscheibe vorsich- tig an (Schritt 1) und entfernen Sie sie (Schritt 2). Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab.

www.zanussi.comEinbauen der Backofentür und der Glasscheibe Nach der Reinigung müssen die Backofentür und die Glasscheibe wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch. Der bedruckte Bereich muss zur Innenseite der Tür zeigen. Stellen Sie nach dem Einsetzen si- cher, dass sich der Glasscheibenrahmen in den bedruckten Bereichen nicht rau anfühlt. Achten Sie darauf, die innere Glasscheibe rich- tig in ihre Position einzusetzen. Orientieren Sie sich an der Abbildung. Was tun, wenn … Warnung! Siehe Sicherheitshinweise. Problem Mögliche Ursache Abhilfe Das Gerät funktioniert überhaupt nicht. Das Gerät ist nicht eingeschaltet. Schalten Sie das Gerät ein. Siehe Kapitel „Täglicher Gebrauch“. Das Gerät funktioniert überhaupt nicht. Die Sicherung im Sicherungskas- ten hat ausgelöst. Prüfen Sie die Sicherung. Falls die Sicherung öfter als einmal auslöst, wenden Sie sich an eine Elektro- fachkraft. Die Backofenlampe leuchtet nicht. Die Backofenlampe ist defekt. Ersetzen Sie die Backofenlampe. Dampf und Kondenswasser schla- gen sich auf Speisen und im Back- ofen nieder. Die Speisen standen zu lange im Backofen. Speisen nach Beendigung des Gar- oder Backvorgangs nicht län- ger als 15 - 20 Minuten im Back- ofen lassen. Wenn Sie das Problem nicht selbst lösen kön- nen, wenden Sie sich an Ihren Fachhändler oder Kundendienst. Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild be- findet sich am Frontrahmen des Garraums. Wir empfehlen, dass Sie folgende Daten hier notieren: Modell (MOD.) ......................................... Produktnummer (PNC) ......................................... Seriennummer (S.N.) ......................................... Montage Warnung! Siehe Sicherheitshinweise.

www.zanussi.comEinbau

Elektroanschluss Warnung! Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden. Der Hersteller haftet nicht für Schäden, die aufgrund der Nichtbeachtung der Sicher- heitsvorkehrungen des Kapitels „Sicherheitshin- weise“ entstehen. Das Gerät wird nur mit einem Netzkabel gelie- fert. Netzkabel Einsetzbare Kabeltypen für Einbau oder Aus- tausch: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Näheres zum Kabelquerschnitt siehe Gesamt- leistung (auf dem Typenschild) und in der Ta- belle: Gesamtleistung Kabelquerschnitt maximal 1380 W 3 x 0,75 mm²

www.zanussi.comGesamtleistung Kabelquerschnitt maximal 2300 W 3 x 1 mm² maximal 3680 W 3 x 1,5 mm² Die Erdleitung (gelb/grünes Kabel) muss 2 cm länger sein als die Phasenleitung und der Null- leiter (blaues und braunes Kabel). Umwelttipps Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Verpackungsmaterial Das Verpackungsmaterial ist umwelt- freundlich und wieder verwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie PE, PS usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der kommunalen Entsorgungsstellen.
