BEDIENUNGSANLEITUNG Square 75 Jules WANDERS

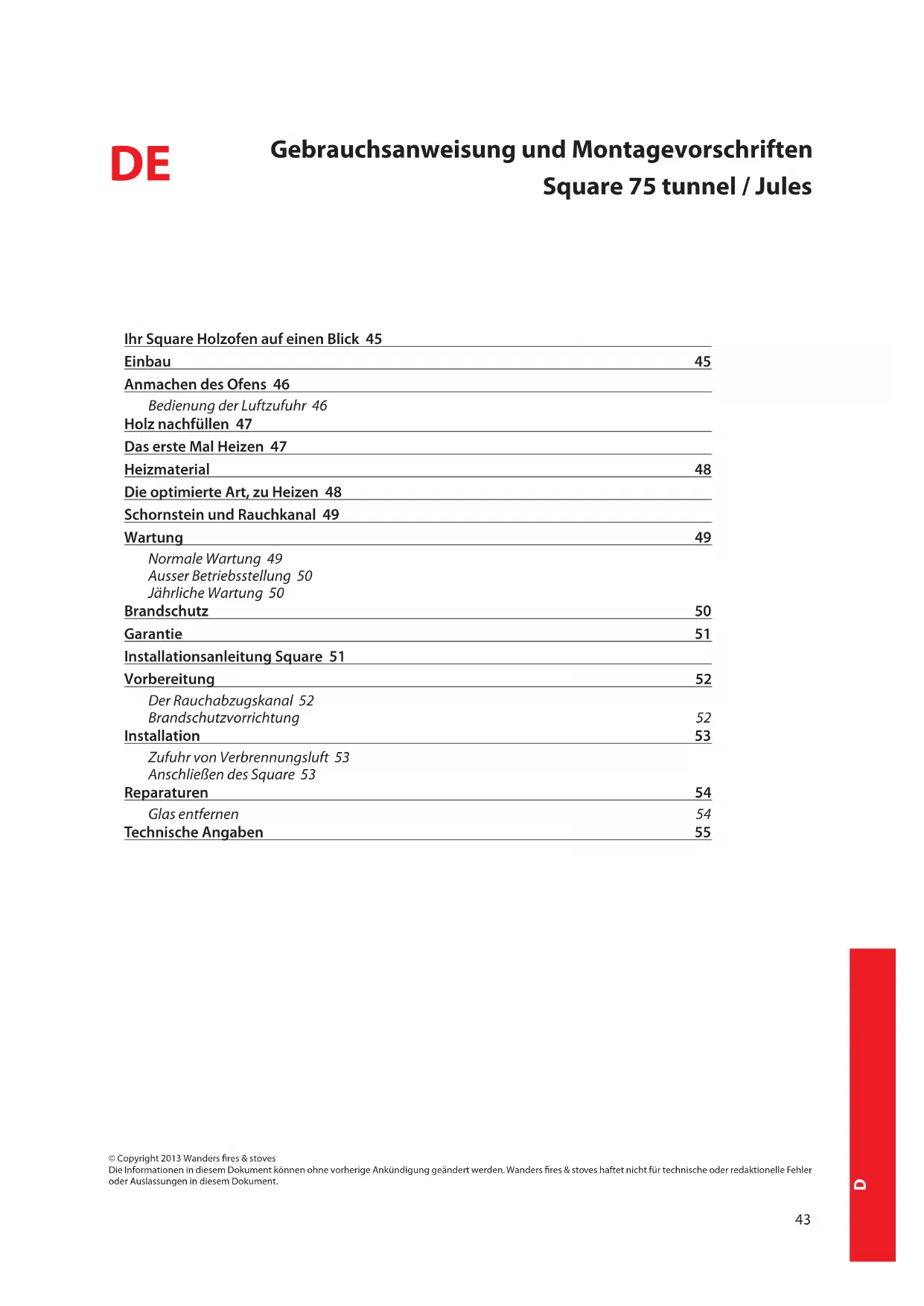

Bedienungsanleitung und Installationsvorschriften 43

Geachte klant,

Technische gegevens 14

Ihr Square Holzofen auf einen Blick 45

Einbau 45

Anmachen des Ofens 46

Bedienung der Luftzufuhr 46

Holz nachfüllen 47

Das erste Mal Heizen 47

Heizmaterial 48

Die optimierte Art, zu Heizen 48

Schornstein und Rauchkanal 49

Wartung 49

Normale Wartung 49

Ausser Betriebsstellung 50

Jährliche Wartung 50

Brandschutz 50

Garantie 51

Installationsanleitung Square 51

Vorbereitung 52

Der Rauchabzugkanal 52

Brandschutzvorrichtung 52

Installation 53

Zufuhr von Verbrennungsluft 53

Anschlieben des Square 53

Reparaturen 54

Glas entfernen 54

Technische Angaben 55

Sehr geehrter Kunde,

Herzlichen Glückwunsch zum Kaufhres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird. Dank seiner einzigartigen Form, ist der Kanda von überall im Zimmer zu sehen.

Bei der Entwicklung these Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Der Kanda ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großeils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer these Holzofens.

Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben这点es Kanda Ofens. Diese sind vor Allem für den Installateur wichtig.

Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lessen und Sie dann gut zu bewahren. Ihr Installateur braucht vielrecht diese Anleitung für die jährliche Wartung Ihres Ofens.

Wir wünschen Ihnen viel Wärme mit ihrem Kauf.

Das WANDERS Team

Das Gerät darf nicht ohne Scheibe benutzt werden.
- Es ist nicht gestattet, leicht brennbare Materiale, sowie Nylonkleidung oder brennbare Flüssigkeiten in die Höhe des Gerätes zu bringen.
Das Gerät sollt nicht von Personen (einschließlich Kinder) die geistig oder körperlich behindert sind, oder die nicht mit der Funktion vertraut sind, benutzt werden. Sorgen Sie immer davon, dass diese Personen sich ausschließlich unter Aufsicht in die Höhe des Gerätes begeben.
- Benutzen Sie einen Kaminvorsatz um die oben erwähnten Kinder und Personen vor Verbrennung zu schätzen.
- Das Gerätmuss von einem anerkannten Installeur aufgestellt, gemäß dieser Installationsvorschrift, sowie auch der nationalen und örtlich geltenden Vorschriften angeschlossen werden.

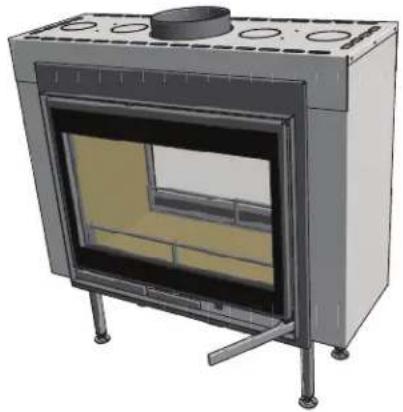

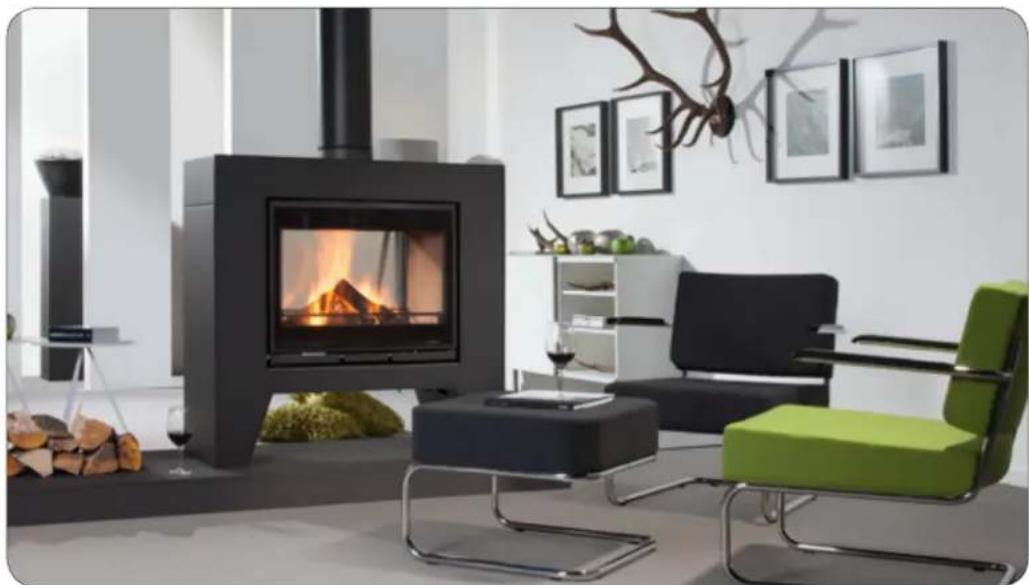

Ihr Square Holzofen auf einen Blick

Der Square 75 Tunnel Jules

Der Square bietet eine Kombination aus Komfort und effiziente Wärmeabgabe.

Die große Menge an Glas sorgt davon, dass die Wärme des Ofens direkt in die Umgebung ausgestrahl wird, wodurch ihr Zimmer schnell gemütlich Wärme abbekommen. Die eingebaute Rauchgasstauplatte bewirkt, dass die Rauchgase im Ofen umgeleitet werden und zusammen mit der zusätzlichen Nachverbrennung bedeutet dies, dass die Rauchgase better verbrennen und dadurch der Ofen mehr Wärme ausstrahlt. Mit dem eingebauten Luftungsschieben konnen Sie selbst die Zufuhr von Verbrennungsluft einstellen, wodurch der Ofen mehr bzw. weniger Sauerstoff gekommen und somit auf hohenen oder niedrigeren Stufe brennt. So konnen Sie selbst bestimmen, wie stark der Ofen brennt und wie viel Wärme der Ofen abgibt.. Die verlangerten Rauchgasabzugskanäle bewirken, dass der Ofen optimal geheizt wird und weniger Wärme verliert.

Einbau

Im Allgemeinen kummert sich der Handler bei den Sie den Square gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkanter Installateur konnte auch richtig beraten über den Rauchabzugskanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall konnen wir Ihnen die gute Funktion des Square Ofens nicht garantieren.

Bei der Installation müssen Sie auch auf die Brandschutzvorrichtung achten, s. S. 50

Dieser Holzofen ist als Zusatzheizung geeignet und bildet keinen Ersatz fur ihre Zentralheizung.

Ichren Ofen im Herbst oder Ende Winter anmachen

Wenn die Außen- und Raumtemperatur nicht viel verschieten sind, ist einGreater Kaminabzug eine richtige Herausforderung. Früh im Herbst oder Ende des Winters konnen Sie fur einen gute Abzug sorgen indem Sie weniger Holz verbrennen und alle Luftungsöffnungen maximal offen halten. Viel Luftzufahr fordert einechnelle Erwärung und regt einen gute Abzug an. Mit weniger Holz heizen verhindert, dass der Rauch wieder in den Raum stromen kann

Anmachen des Ofens

Der Ofen wird beim Anzünden und Heizen sehr heißt und braucht mindestens zwei Stunden um wieder abzukühlen. Berühren sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach, nicht ohne Schutzvorrichtung und bedieten Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen können.

Bevor Sie den Ofen anzünden verwenden Sieitte z.B. einen Stuck Kuchenpapier dazu, um den ggf. gebildeten Belag, der Ofenfenster, zu saubern, und behalten Sie these Papier um das Feuer anzumachen. Offnen Sie die Klappe im Rauchabzugkanal. Bringen sie den Luftungsschieber in den maximalen Stand. Der 'ECO' muss in den hochsten Stand nach links hin geschoben werden. Offnen Sie danach die Ofentuer und legen Sie eine Papierpropfen bzw. keine Anzündblöcke hinein, und stapeln darauf einige keine Holzstücke. Zunden Sie die Holzstückchen an. Lassen Sie die Tur für weniger (3 bis 5 Minuten) auf einen Spalt offen, fur zusätzlicher Luftzufuhr, und damit der Schornsteinzug Schneller in Gang kommt. Wenn die Holzstuecker richtig brennen, konne Sie weitere Holzscheitel hinzufugen (Versuchen Sie die Holzscheitel locker im Feuer hineinzubetten, damit sich die Flammen gut darum rum entwickeln können).

Schlieben Sie die Rauchgasstauplatte, wenn der Ofen richtig in Gang gekommen ist. Stellen Sie den Schieber nach rechts in den Eco Stand. Nun werden die Rauchgase über die Rauchgaskanä geleitet.

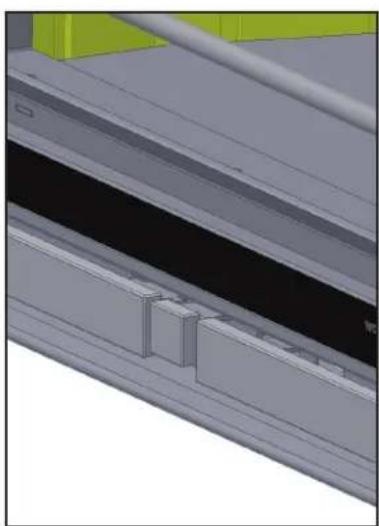

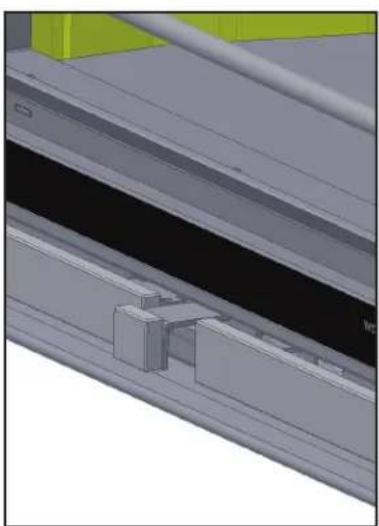

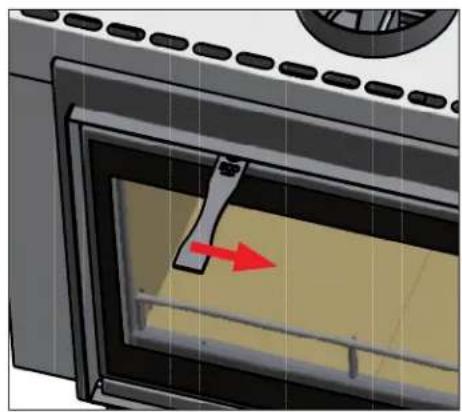

Bedienung der Luftzufuhr

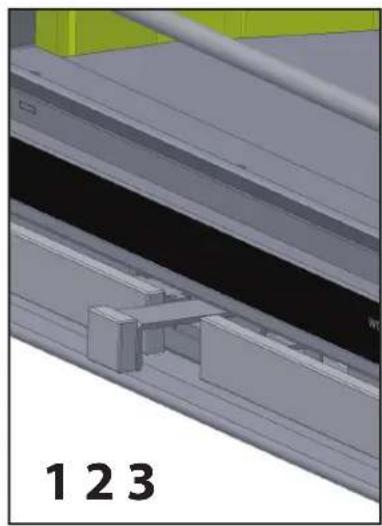

Der Luftzufuhrschieber hat 3 Positionen, d.h.:

Vollständig aufgeschoben: Primär- und Sekundär Luftzufuhr offen.
- Eindrücken bis zum Ersteinrast: nur Sekundärluftzufahr liegt auf und der Ofen wirkt auf maximalen Ergebnis und auch die Fenstersprülung fungkioniert am Besten.
Eindrücken bis zum zweiten Einrasten: alles Goes zu, der Ofen erlöscht langsam.

Es ist verboten, mit flüssigen Stoffen, wie Benzin und Spiritus, den Ofen anzumachen. Vermeiden Sie, dass im gleichen Raum in welchem der Ofen stehen, eine Abzughaube Funktioniert. Berühren Sie während des Heizens nie die lackierten Teile des Ofens

Achten Sie auf Fingerabdrücker

Achten Sie daraufuf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabdrücke brennen in das Glas hinein und können danach nicht mehr entfernt werden.

Holz nachfüllen

Achten Sie darauf die Rauchstauplatte wieder auf zu schieben, da ansonsten zu weitere Rauchgase im Wohnzimmerbereich hineindringen. Nach Schlieben der Ofentür konnen Sie die Rauchgasplatte wieder zumachen.

Das erste Mal Heizen

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfürben. Das kommt daher, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Vergebung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie damit beraten.

Wenn Sie den Square das erstige Mal in Gebrauch gehmen, muss der Ofen „eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperatren die hoher sind als 400^ Celsius, in den Ofen einbrennen. Das geschieht die ersten paar Male, während Sie die ersten paar Male heizen, und die Temperatren damit auf mehr als 600^ Celsius ansteigen. Außer dem kann diese „Einbrennen" einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ohnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu halten. Wahrend des Heizens muss gut geluftet werden. Vermeiden sie, dass, während sie heizen, im selbst Raum eine Abzughaube an ist, da eine Abzugshaube Verbrennungsluft wegzieht, die der Ofen braucht.

Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Diese Belag kann ganz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren sie die Scheiben nach dem Reinigen nicht mehr mit den Fingerspitzen, da Fingerabrücke in das Glas einbrennen und danach nicht mehr zu entfern sind.

Neubauwohnung oder vor kurzem renoviert?

Warten sie sechs Wochen bevor Sie den Ofen heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfürben und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Heizmaterial

Holzart Trocknungszeit
Kiefer, Pappel 1 Jahr
Linde, Weide, Tanne, Birke, Esche, Erle 1,5 Jahren
Obstbäume, Buch 2 Jahren
Eiche 2,5 Jahren

Der Square kann nur mit Holz beheizt werden. Legen sie nie mehr als 3 - 4Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genugend getrocknet ist. Die Trocknungszeiten entnehmer Sie der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermäßig viel Rauch. Dadurch konnen die Scheiben des Ofens durch Russ schwarc werden. Russteilchen konnen sich ebenfls im Rauchabzugkanal anheften, mit dementsprechenden Gefahr auf Schornsteinbrand.

Nasses Frischholz enthalt noch ungebär 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, weist gespaltetes Holz noch 20% Feuchtigkeit auf. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunden. Trockenes Holz erzeugt eine ähnliche Flamme und bildet so gut wie keinen Rauch. Während des Verbrennens kann man das Holz gemütlich prasseln horen. Feuchtes Holz erzeugt ein zischendes Gerausch, viel Rauch und eine keine Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Verwenden Sie in Ihr dem Ofen keine Holzblöcke die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzblöcken hereaus. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas hinein und können dann nicht mehr entfernt werden.

Verwenden sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Rauchgase sind sehr schädlich für die Umwelt und können ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der sich bildenden giftigen Rauchentwicklung, zu verbrennen.

Holzarten und Lagerung

Alle Arten sauberes, gespaltetes und trockenes Holz konnen als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bildenleitung Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Pappel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle.

Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unter trocknen und bleiben die untersten Holzblöcke vor Wassereinwirkung geschützt.

Die optimierte Art, zu Heizen

Die Öfen von WANDERS sind so entworen, dass sie die Beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Ofen weniger Verschmutzung durch Rauch. Hier einige Tipps für viel Freude am Heizen:

Heizen sie ihren Ofen immer mit geschlossener Tur. Dadurch liegt die Nutzleistung 8- bis 10-mal hoher. Wenn die Ofentur auf ist, saugt der Kamin mehr Luft, als fur eine gute Verbrennung erforderlich ist, an. Die relativ kalte Luft kuhl t auch das Feuer wieder ab. Gleichzeitig werden Feuerschaden etwa durch herausspruhende Funken, vor allem bei Nadelholz, vorgebeugt.

• Legen sie nie mehr als 3 Holzsche auf das Feuer. Viel Heizmaterial befindert eine effiziente Verbrennung und wirkt sich unnötig belastend auf die Umwelt auf.
  Luften Sie gut den Raum wenn sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie nie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
• Führn Sie dem Holzofen ludiglich beim Heizungsbeginn, zusätzlichen Luft zu. Wenn Sie ständig zusammen Luftzuführ geben, wird die Holzbrennung durch diese extra Luft, zu stark aufgepeitscht, und betracht der Ofen zu weniger Zeit, seine Wärme dem Zimmerbereich abzugegeben. Er könnte ebenfalls übermäßiger erhitzen und Schäden besteht.
  Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es in dem kalten Schornsteinabzug beinahe keinen Zug. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum strömmt. Bei Nebel kann der Rauch aus dem Schornstein (im Außenbereich) rasch abkühlen, nach unter hin abfallen und damit der Umgebung hinterlich sein.
• Löschen Sie nie das Feuer mit Wasser, sondern{lassen es von selbst ausgehen. Die Materiale im Ofen konnten sich sonst durch den plötzlichen Temperaturunterschied verformen, oder reiben.

Schornstein und Rauchkanal

Der Schornstein ist der wichtige Teil Ihres Holzofens;

Der korrekte Schornstein verhindert dass Rauch in den Raum stromt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Handler oder ein anerkannter Schornsteinfeger den Schornsteinkanal über dieGPC Lange kontrollieren ob er mindestens einen Durchmesser von 200 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Schornstein mit gutem Zug

Warme Luft will steigen. Auf thisem Prinzip Funktioniert jeder Schornstein. Was darauf hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmundung „weg saugt".

Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Abluft fremde in den Schornstein hinein blasen. So kann auch eine relativ schwere Nebelluft den gute Zug im Schornstein hemmen. Auch ein zu langer Rauchkanal mit rauer Oberfläche und zu vielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installateur über den Gebrauch eines Ventilators im Rauchkanal aufklären

Bei Schornsteinbrand schlieben Sie sofort die Kamin-Abschlussklappe und alle Luftzufuhrkanä. Rufen Sie die Feuerwehr an. Nach Löscharbeiten müssen Kamin und Ofen erneut vom Installateur abgenommen werden.

Wartung

Normale Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu halten. Dies gewährt einen Schutz für die Feuerstelle.
• Reinigen sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie keine beizulegende Putz- oder Scheuermittel.
  Reinigen Sie den kalten Scheiben mit einem Putzmittel fur Keramikkochplatten. Berühren sie dann das gereinigte Glas nicht mehr mit ihren Fingern. Fingerabdrücke brennen ins Glas.
  Schmieren Sie ab und zu die Scharniere der Ofentur.

Benutzen sie keine beibenden Putz- und Scheuermittel um ihren Ofen zu pflegen.

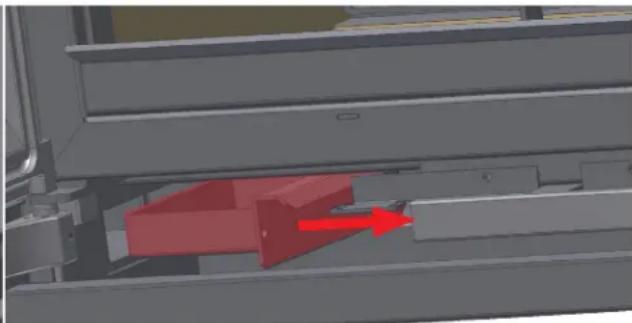

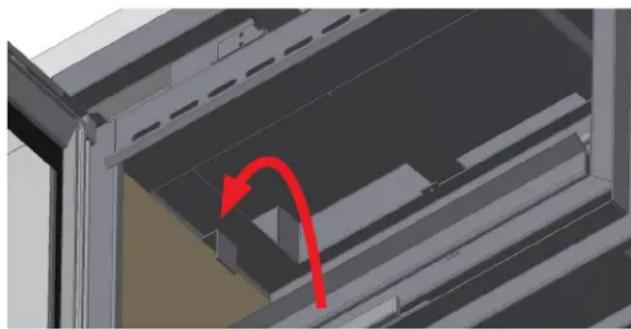

Ausser Betriebsstellung

• Lassen Sie die Luftzufuhrklappe im Sommer auf, damit ein Zug entsteht, die Feuchtigkeit dem Ofen ferno hält.
• Reinigen Sie den Ofen gründlich, jeweils nach Ablauf der Heizsaison. Vergessen Sie damit die im Ofen befindlichen Rauchabzugskanäe (siehe unter) nicht. Es gibt ebenfalls ein Aschebehalter, der herausnehmbar ist, durch Entfernen der Flügelmutterschrauben.
• Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum steht.

Jährliche Wartung

• Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger gegen halten.
• Lassen sie jährlich den Rauchgasabzug und die Verbrennungsluftzufahr des doppelwandigen Rauchkanalsystems auf Undurchlösigkeit prufen.
• Lassen Sie jährlich das gesamte Kanalsystem, einschliesslich der Durchfuhr durch das Dach oder der Fassade und deren Ausmündungen kontrollieren.
• Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.
• Lassen sie jährlich all Dichtungen von Turen und Glasscheiben auf Verschleiberscheinungen prüfen.

Brandschutz

Mit einem Holzofen von WANDERS haben Sie eine bequeme und zugleich sichere Wärmequelle ins Haus. Der Brandschutz fängt schon bei der korrekten Montage und einem gut Funktionierendem Rauchgasabzug an. Ihr Installateur muss sich deshalb an die Montagevorschriften, sowie auf Seite 51 und folgende Seiten beschreiben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviel wie möglich mit geschlossener Tur. Dadurch wird die Nutzleistung erhöht und es ist auch better für die Umwelt.
2. Verhinder Sie, dass keine Kinder oder hilfsbedürftige Personen in die Höhe des Ofens kommt undleen Sie die nie allein wenn der Ofen brennt. Benutzen Sie eventuell einen Kaminvorsatz.
3. Giessen oder legen Sie keine brennbaren Materialien in den Ofen. Dadurch kann der Ofen unwiderruflich beschadigt werden.
4. Wenn der Boden um den Ofen herum aus brennbarem Material besteht, benutzen Sie dann eine feuerfeste Bodenplatte. Die Bodenplatte muss mindestens eine große aufweisen von: -an der Vorderseite der Tur: 50 cm ab Außenseite des Ofens; -seitlich der Tur: 30 cm ab Außenseite des Ofens
5. Bringen Sie keine entflammbare Materialien, zum Beispiel Gardinen, Holzgegenstände (Schränke, Gemälde) in der Höhe des Ofens oder des Rauchkanals an. Halten sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein.
6. Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete).
7. Beachten Sie die Punkte die unter dem Abschnitt „Optimale Art des Heizens" auf Seite 48 beschrieben sind.
8. Lassen Sie den Ofen nur durch einen anerkannten Installateur mit originalen Ersatzteilen reparieren.

Garantie

Auf ihren Square gewährleistet Ohnen WANDERS Metaalproducten B.V. in Netterden 5 Jahre Garantie ab Kaufdatum, unter der Voraussetzung dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile konnen Sie über den Postweg an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sightbaren Schäden aufweist. In dem Fall必不可 Sie das Gerät nicht akzeptieren, müssen aber mit ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachläufigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde.

Für folgenden Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisernen und vermiculit Teile, das elektrische Zubehör, und der Lack.

Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimisieren, halten Sie sich von der Branche für Kaminöfen beraten. Ihr Installateur kann Sie darüber informieren.

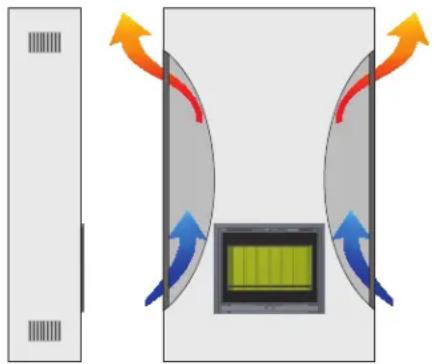

Wanders empfeht Kaminbelüfung bei allen Einbau- und Einsetzöfen.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettel mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Installationsanleitung Square

Der Square entspricht dem internationalen Norm EN13229. Diese Ofen kann auf einem Rauchabzugskanal, auf dem bereits mehrere Öfen angeschlossen sind, eingebaut werden. Die Röhre für den Rauchgasabfuhr hat einen Durchmesser von 200 Millimeter. Die Anschließung des Konvektionssystems hat einen Durchmesser von 100 Millimeter.

Der Gerät darf ausschließlich durch einen anerkannten Installateur und gemäß den unter beschriebenen Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und örtlichen Gesetze und Vorschriften für Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossen oder installiertem Square

Der Ofenarf nicht montiert werden in

• Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
  Allgemein zugangliche Galerien und Gange
  In Räumen, in welchen leicht entflammbare oder explosive Stoffe verarbeitet werden.
  In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzufuhr direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung

Der Rauchabzugskanal

Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen entfernt werden.
• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugskanal muss mindestens 12 Pa oder 0,12 mbar betragen.

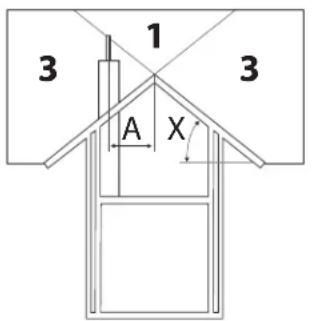

• Der Rauchabzugskanal muss immer in 1 ausmüssen. Siehe unterstehende Skizzen.

X>23°

X<23°

• Der Schornsteinkanal muss bei der Montage sauber, wasserdicht und ohne Behinderung einen Durchmesser von mindestens 200 mm aufweisen.
  Eventuelle Biegungen im Rauchabzugskanal dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicheren stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf{sicherer Weise abziehen kann.

Brandschutzvorrichtung

Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unter erwähnten Vorschriften beachten, bevör der Ofen montiert wird.

1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste Bodenplatte benutzen. Die Bodenplatte muss mindestens eine große haben; - an der Seite der Tur: 50 cm ab der AuBenseite des Ofens; - an den Seiten: 30 cm ab der AuBenseite des Ofens
2. Halten Sie mindestens 80~cm Abstand zwischen Ofen und leicht entflammbaren Materialen ein. Denken Sie darauf an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten sie den gleichen Abstand in Hinblick auf dem Rauchabzugskanal ein
3. Holzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden.
4. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum +80 cm mit feuerfestem Material bekleidet werden. Achten sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.
5. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm (rundum) eingehalten werden.
6. Schützen sie alle brennbare Materiale die sich in einem Strahl von 80 Zentimeter der Ofentür befinden

Nehmen Sie dazu feuerfeste Materiale.

1. Bekleiden sie den Kamin nie mit brennbarem Material (wie z.B. Tapete)
2. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen konnen und eine Dichte von, 80 Kg / m^3 haben. Angaben über Isolationsmaterial finden Sie in der Tabelle auf Seite 56.
3. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wandziehen. Dies kann)sogar Brand auf der anderen Seite der Wand verursachen. Beugen Sie dies vor!

Installation

Der Square dem internationale Norm EN13229 entsprechend geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Der Ofenarf ausschließlich durch einem anerkannten Installateur eingebaut werden, wenn nicht ist die Garantie ledig.

Zufuhr von Verbrennungsluft

Dem Ofen muss immer genügend frische Verbrennungsluft zugeführrt werden. Wenn notig, machen Sie eine zusätzliche Öffnung für Luftzufahr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufahr ist unbedingt erforderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat
• Der Raum ein zentrales Absaugausystem hat
• Eine Abzughaube sich im gleichen Baum befindet.

Die Öffnung der Luftzufuhr muss zu schreiben sein, wenn sie durch eine feuerbestandige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genugend Lüftungsöffnungen anwesend sein, sodass sorgloses Heizen gewährleistet wird.

Anschließlich des Square

Der Square 75 Tunnel ist ein schwerer Holzofen. Vergewissemn Sie sich, dass der Boden auf welchem Sie den Ofen einsetzen, den Gewicht aushalt, und flach genug ist.

Befolgen Sie während des Einbauvorganges immer die Anleitungen aus dem vorherigen Kapitel, "Vorbereitung". Schützen Sie ihren Rücken, sowie auch den Boden.

1. Kontrollieren Sie die Verpackung, und melden Sie es, falls es sightbaren Beschädigungen gibt.
2. Holen Sie den Ofen aus der Verpackung raus.

1. Setzen Sie den Ofen an seiner Stelle, sorgen Sie damit, dass der Ofen besteht in die Mitte unterhalb der Abfuhröffnung gestellt wird. Falls Ihr Ofen zusätzlich erhältlichen Ventilatoren hat, achten Sie sodann darauf auf dass das Kabel nicht beschäftigt, oder eingeklemmt werden kann.
2. Schlieben Sie den Rohröffnung an den Abfuhrkanal an; s. 52 entnehmer Sie die Voraussetzungen des Kanals. Der Abfuhrkanal soll in Abwässer-Richtung montiert werden.

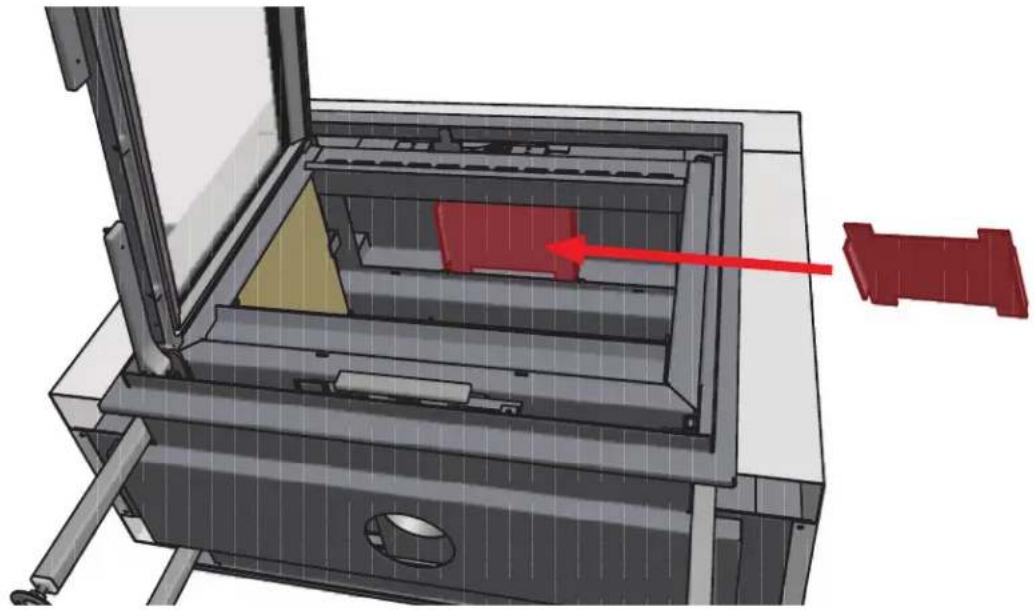

3. Bauen Sie die Rauchstauplatte innerhalb des Ofens ein (siehe, Seite 53).
4. Ihr Ofen ist gebrauchs fertig.

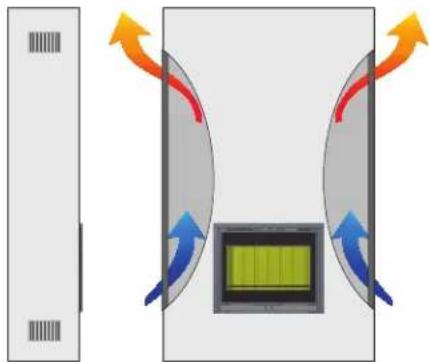

WANDERS empfehlt Kaminbelüftung bei allen Einbauöfen.

Reparaturen

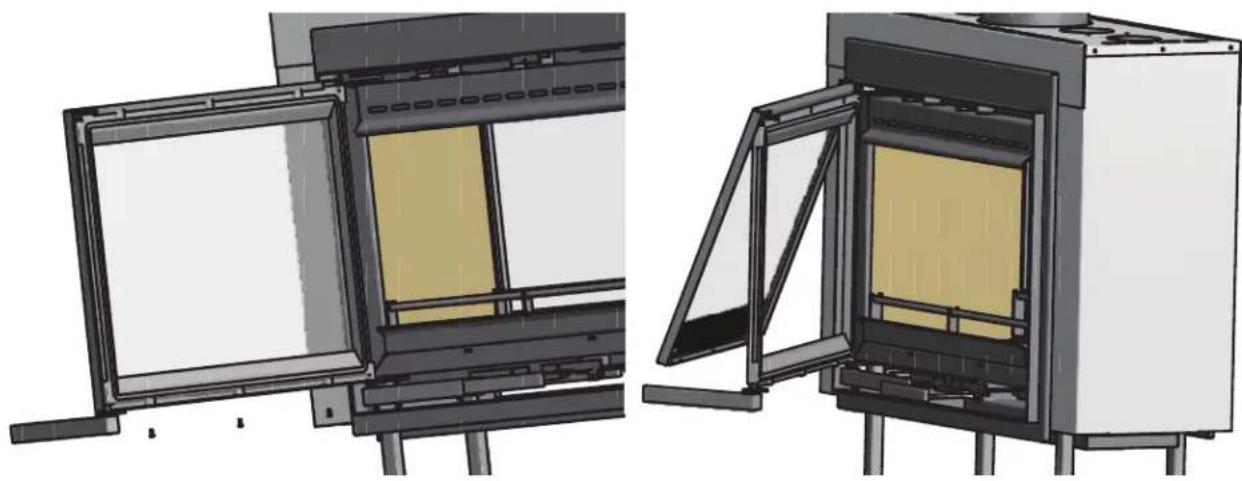

Glas entfernen

Um das Glas zu entfernen müssen Sie den Turrahmen lose schrauben. Innerhalb dieser Tureinrahmung befinden sich 3 Schrauben, alle an der unteren Seite.

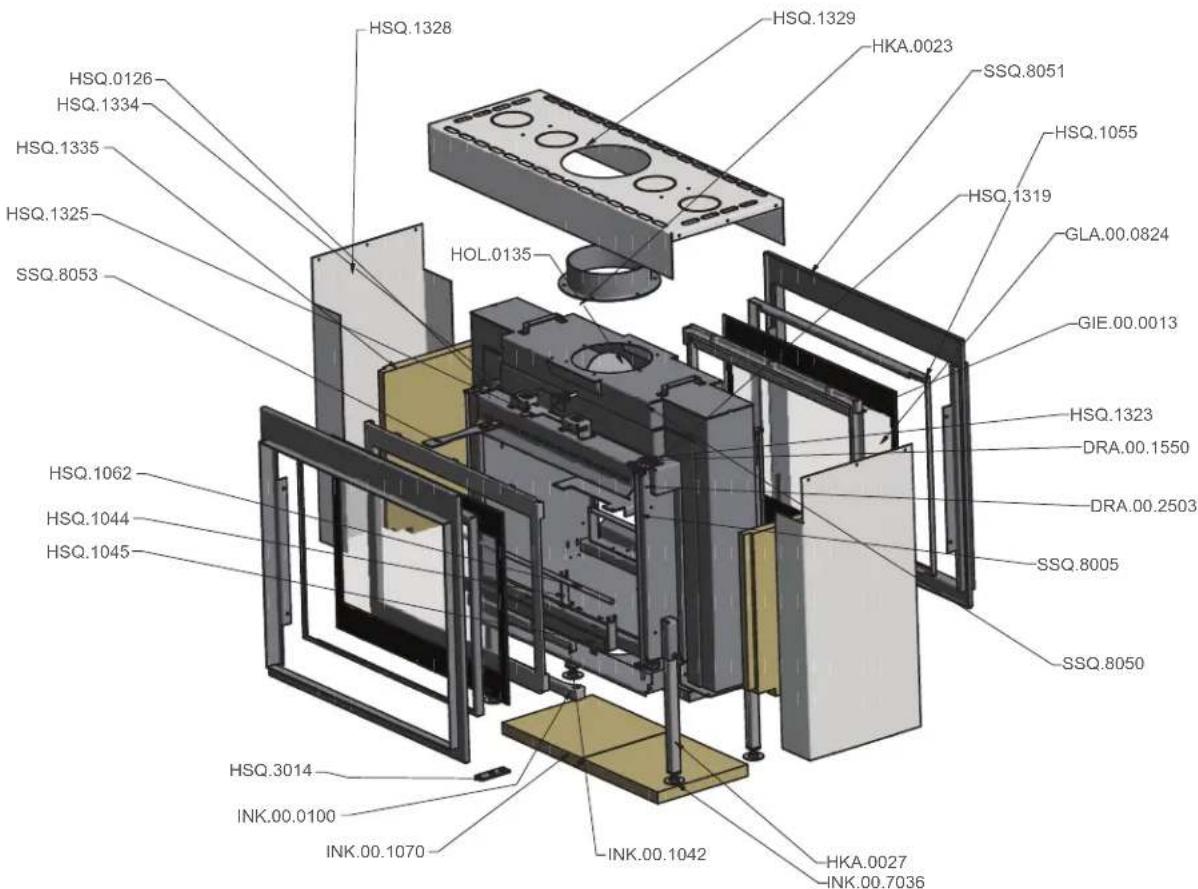

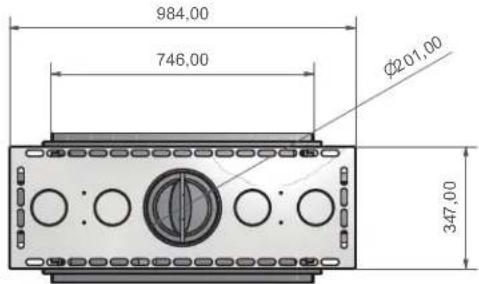

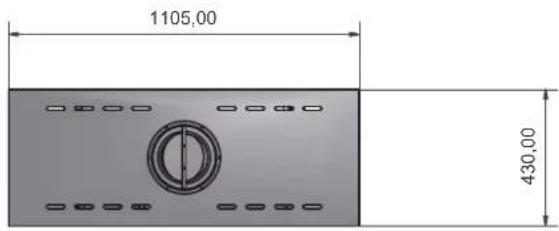

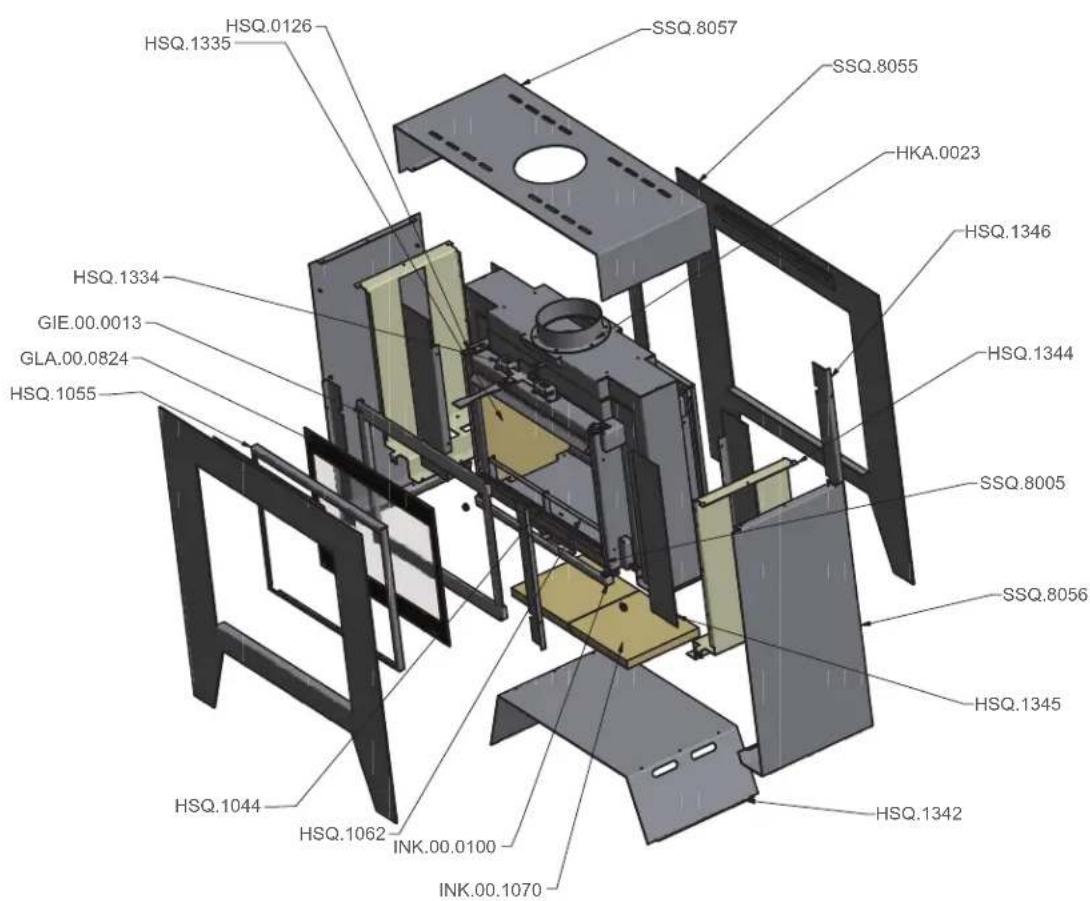

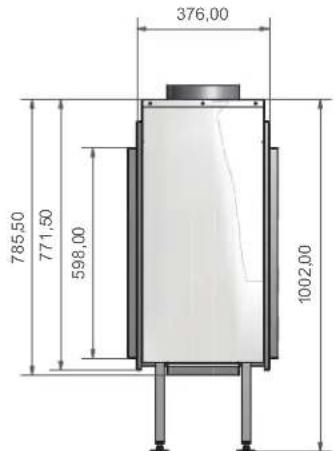

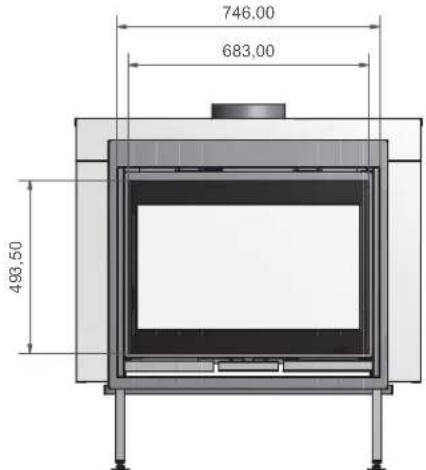

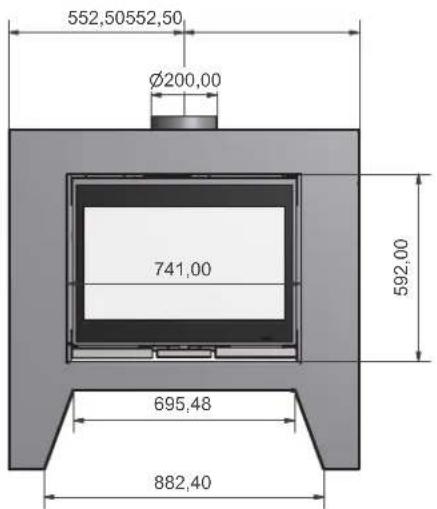

Technische Angaben

	Square 75 Tunnel
Tür Verschluss I & II Ba
Nominale Leistung* 15,3 kW
Abgasstutzen 200 mm
Maximal Füllung Holz 3-4 kg
* Nominale Wärme wird mit einem Schornsteinzug von 0,12 mBar erreicht

Heizmaterial; Holzscheite (30 x 10 cm)
Maximal einlagen 3 Stück
Primäre Luftklappe Maximal
Sekundäre Lüftungsöffnung Maximal
Brennzeit Heizmaterial ungebär 1 Stunde

Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2Mit geschlossener Tür. Heizmaterial Holz.
	Square 75 Tunnel
Rauchgasmenge	13,2	g/s
Rauchgastemperatur	298	°C
Vordruck	0,12	mBar
Vordruck	77,6	%
CO auf 13% O2	0,08	%
Feinstaub	27	mg/m3
Prüfungsinstitut	0608
Prüfnorm	EN13229
Prüfungsgutachten	EZKA/12/079-1

Tabelle fur Isolation bei Wanddicke

	Wanddicke 10 cm I	Isolation Konvektions-mantel
Schutz der Wand		Rückseite8 cmSeitlich8 cmUnterseite6 cm
Wände aus brennbarem Baumaterial X X
Tragewände aus Stahl X X
Einbaumöbel gegen den Ofen X X
Einbaumöbel an der Wand hinter den Ofen X X
Übrige Wände
Wanddicke < 10 cm X X
Wanddicke > 10 cm (darf gemauerte Wandsein)	-		-
Die Tabelle zeigt an welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen

Tabelle Isolationsmaterial: NB nur das was im gefärbten Gebiet stehen ist erlaubt.

Isolat		on Verpackt Wärme		Wärme		eitung Gebrauchstemp.		Höchste
nr	artikel	nr	form	nr	verpackt	nr	°C	nr	kg/m3
10	Mineralwolle	01	Bahren	01	Vernähte Matten	10	100	02	20
11	Glaswolle	02	Lose Wolle		Vernähte Matten	12	120	03	30
12	Steinwolle	03	Wolle	02	Vernähte Matten	14	140	04	40
13	Schlakke		Granulat		G. Krumme 2	16	160	05	50
		04	Filz					06	60
		05	Vernähte Lamellenatte	10	Splitter			07	70
					G. Krumme 1			08	80
		06	Matten	11	Splitter			09	90
		07	Platten		G. Krumme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmente	20	Platten	74	740	12	120
		10	Geflochten		G. Krumme 1	76	760	13	130
				21	Platten
					G. Krumme 2			18	180
		99	Übrige	99	Einzeln	99		99

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB; Gruppe 99 ist NICHT zugelassen

Vermogen (kW)

Capacity (kW)

Puissance (kW)

Leistung (kW)

Efficientie

Efficiency

Efficacité

Effizienz

Pijpdiameter (mm)

Pipe diameter (mm)

Diametre buse (mm)

Abgasstutzen (mm)

Gewicht (kg)

Weight (kg)

Poids (kg)

Gewicht (kg)

Externer Luftanschluss

Bovenaansluiting

Connection top

Raccordement dessus

Anschluss offen

Innenbekleidung Vermiculiet

Jules

Vermogen (kW)

Capacity (kW)

Puissance (kW)

Leistung (kW)

Efficiente

Efficiency

Efficacité

Effizienz

Pijpdiameter (mm)

Pipe diameter (mm)

Diametre buse (mm)

Abgasstutzen (mm)

Gewicht (kg)

Weight (kg)

Poids (kg)

Gewicht (kg)

Externer Luftanschluss

Bovenaansluiting

Connection top

Raccordement dessus

Anschluss offen

Convectieansluiting

Convection

Convection

Konvektionssystem

Innenbekleidung Vermiculiet

garantiebewijs / guarantee certificate / certificat de garantie / garantieschein

model / model / modele / modell

seriennummer / serial number nr. de série / seriennummer

aankoop datum / date of purchase date de lachat / kaufdatum

kople aankoopbewijs bliyoeigen aub // / please enclose copy of proof of purchase

blte kople vom kaufbeleg beifugen

naam / name / nom / name

Unter diese Garantie fallen alle Mangel die auf Materialoder Konstruktionsfehler zurückzuführen sind. In\ diesen Fallen erhalten sie bereits neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlherfache Teile konnet Si francan an WANDERS Metalproduten B.W.Amtweg 4,7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens mussen Sies kontralkieren ob das Gerät keine sightbergen Schäden aufweist. In dem Fall mussen sie das Gerät nicht akzeptieren, mussen aber mit ihren Lieferanten Kontakt aufnahme.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäß Gebrach entstand sind; nicht strikte Beführung der Installations- und Bedierungsverschiften; Montage durch einen nicht von WANDERS anerkannten Installatleur, Vernachlässigung des Ofens und bei einem Wechsel des Bestitzers. Die Garantie verfall auch, wenn verkehrtes Heizmaterial besteht.

Wanders ist nicht verantwortlich für eventuale Risse im Feinputz und Verfarbungen der Wände, Decken und/oder Riste nach Heiten des Ofens. Verfarbungen können entseten well Staubteltchen im Konvektionsmandel verbricken. Um eventuale Risse im Feinputz und Verfarbungen zu minimallieren, verwiesen Sie auf den Rat der von der Branche für Kaminolfen gegeben wird. Ihr Installerate kann sie darüber Informieren.

Reclamation werden erst dann behandelte, wenn die Verkaufsfirma, der Installateur eine Reclamationzusammen mit einer Kopie des Kassenzettelts mit Kaufdatum, eingerecht hat. Reparaturen berechteten nicht zu einer Veränderung der Garantie.

Alle Folgeschäden sind ausgeschlossen.
