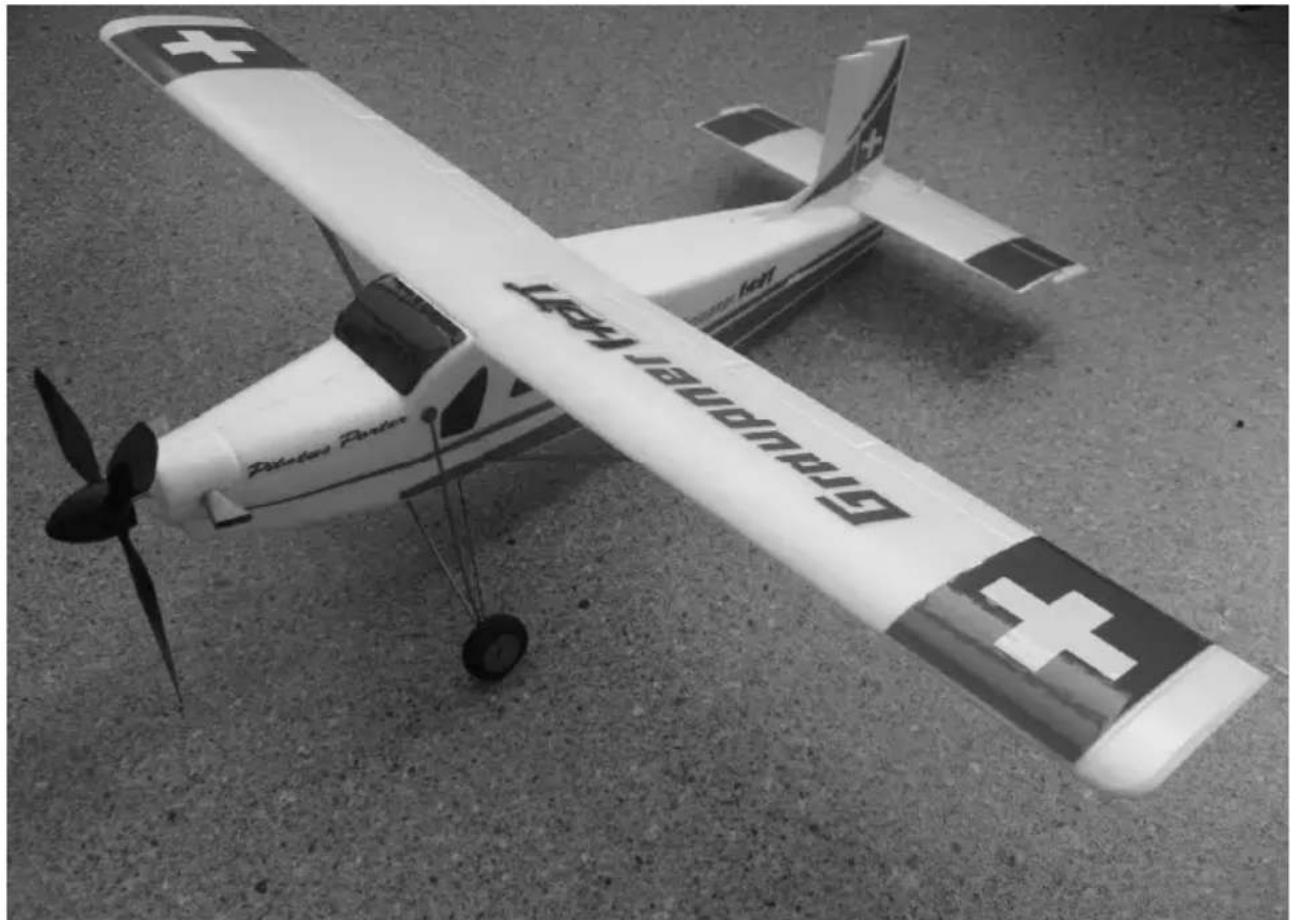

zu Best.-Nr. 9928.HOTT BETRIEBSANLEITUNG Pilatus Porter PC 6

RC-Elektroflugmodell für 1S LiPo ca. 150 mAh Spannweite 425 mm Es wird eine HoTT-Fernsteuerung mit 3 Funktionen benötigt ein HoTT-Empfänger ist bereits fertig im Modell installiertGRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2014

Bitte unbedingt die Sicherheitshinweise im Anhang dieser Betriebsanleitung beachten. Sofern das Modell an eine andere Person weitergegeben wird, muss die komplette Betriebsanleitung zur Beachtung weitergegeben werden. Allgemeines Die Pilatus Porter PC 6 ist ein besonders leichtes RC-Flugmodell mit sehr gutmütigen Flugeigenschaften. Das Modell wird in „Ready for HoTT“ Ausführung geliefert. Es ist serienmäßig mit einem hochwertigen GR-12SH+ HoTT Empfänger und Zubehör ausgestattet. Für die Montage benötigen Sie keinen Klebstoff.

Die Abbildung zeigt den GR-12SH+ HoTT Empfänger, der betriebsfertig im Modellrumpf installiert und angeschlossen ist. Weiterhin ist die Unterwarnspannung des Empfängers auf 3,0 Volt programmiert. Bitte beachten Sie, dass für diesen Empfänger die Bedienungsanleitung der Packung getrennt beiliegt. Erforderliches Zubehör MXS-8 Graupner HoTT Computersysrem 2,4GHz No. 33200 Graupner Powerbank USB-Ladestation No. 6481 Enthaltenes Zubehör Graupner LiPo USB-Ladestick Antriebsakku 1 S 3,7 V 150 mAh No. 9900.20 Das Laden der LiPo-Zelle mittels USB-Ladestick

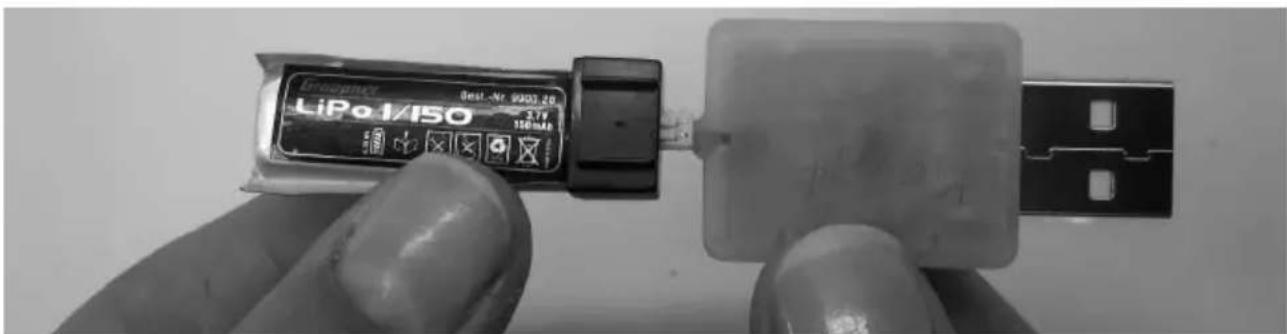

Die LiPo-Zelle wie abgebildet in den USB-Ladestick einschieben. Den Ladestick dann in eine passende USB-Buchse einstecken. Hervorragend dafür geeignet, Graupner Powerbank No. 6481. Eine kontroll-LED im InnerenGRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2014

des Ladesticks leuchtet während des Ladevorganges, wenn sie erlischt ist die Zelle geladen. Nach dem Ladevorgang die LiPo-Zelle wieder vom Ladestick abziehen. Die geladene LiPo-Zelle im Batterieschacht per Klettverschluss fixieren. Das Modell ist nun bereit für das Binden an Ihren HoTT-Sender. Das Binden des GR-12SH Empfängers an den von uns empfohlenen MXS-8 HoTT-Sender Ziehen Sie den rechten Steuerknüppel Ihres Senders nach hinten in „Motor- Aus“ Position. Schalten Sie zuerst den Sender durch Drücken der Power- Taste ein.

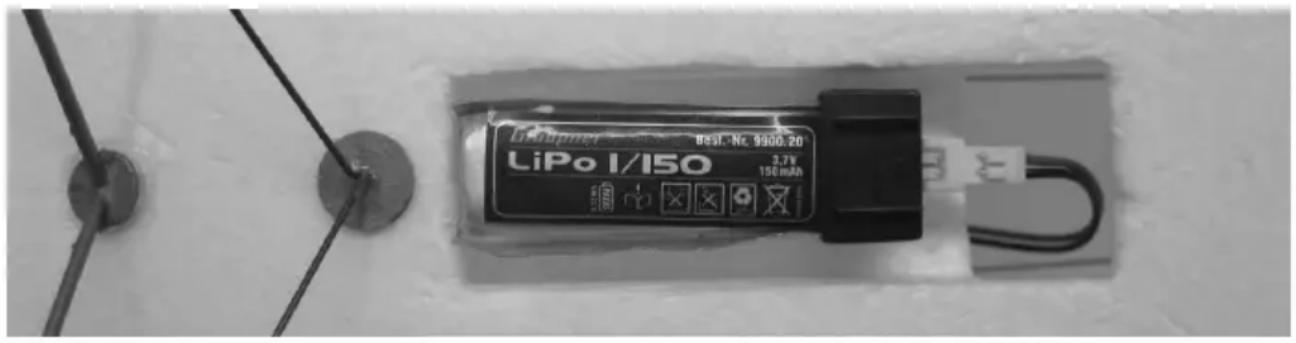

Schalten Sie dann den Empfänger ein in dem sie die LiPo-Zelle wie auf der Abbildung gezeigt einstecken, die rote LED des Empfängers leuchtet dann. Wenn Sie nun die Power-Taste des Senders nochmal drücken ist der Empfänger an Ihren Sender gebunden. Achten Sie darauf, dass der Sender beim „BIND“-Vorgang nicht zu nahe am Modell liegt, da sonst der „BIND“-Vorgang u.U. gestört wird. Wir empfehlen einen Abstand von min. 0,5 m zwischen Sender und Modell. Der „BIND“-Vorgang weicht bei anderen HoTT-COMPUTERSYSTEMEN von der beschriebenen Weise ab beachten Sie in diesen Fällen das Kapitel „Binding“ von Sender und Empfänger im Handbuch Ihrer Fernsteuerung. Führen Sie nach dem abgeschlossenen „BIND“-Vorgang einen Test der Ruderfunktionen durch. Die Servos im Rumpfinnenraum sind folgendermaßen im Empfänger eingesteckt: Buchse 1 Drehzahlregler, Buchse 2 Seitenruderservo, Buchse 3 Höhenruderservo. Das heißt für Mode 1, die Motorregelung und Richtungssteuerung (Seitenruder) erfolgt über den rechten Steuerknüppel, die Höhenrudersteuerung über den linken Steuerknüppel. Ziehen nach hinten bewirkt einen Höhenruderausschlag nach oben, drücken nach vorne einen Tiefenruderausschlag nach unten. Korrigieren Sie über Sendermenü “Servoeinstellung“ nötigenfalls die Laufrichtung der Servos und bringen Sie die Ruder in Mittelstellung (Neutrallage). Dies ist sehr wichtig, da sonst das Modell später nicht geradeaus fliegt bzw. zu steil nach oben oder unten. Führen Sie nun einen Testlauf des Motors durch, indem Sie den rechten Steuerknüppel nach vorne schieben.GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2014

Die Montage Für die Modellmontage wird kein Klebstoff benötigt

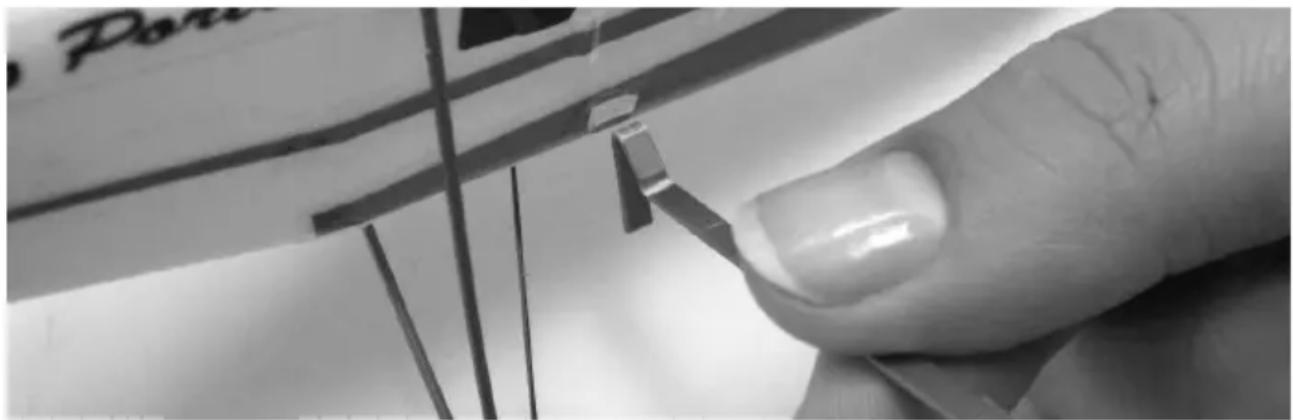

Zuerst die Tragflächenstreben wie gezeigt in den Rumpf einschieben.

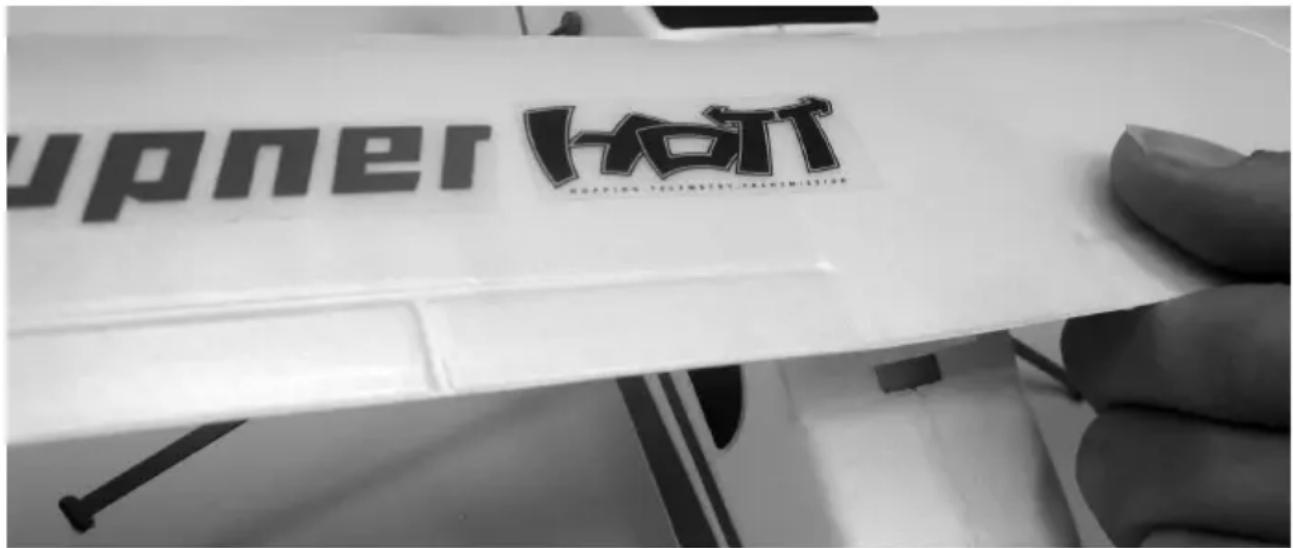

Die Tragfläche wie gezeigt vorne in den Rumpf einschieben und per Magnetverschluss aufsetzen.

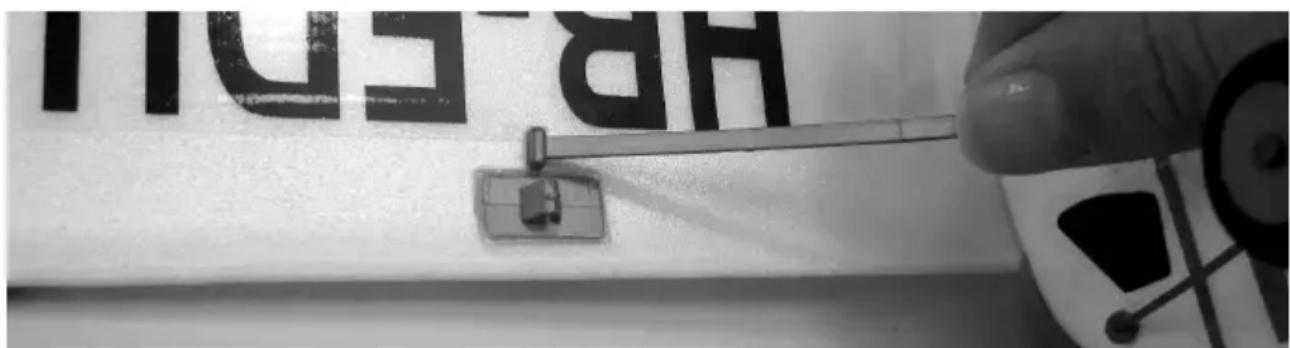

Die Tragflächenstreben wie gezeigt in die Befestigungspunkte einschieben bzw. eindrücken.GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2014

Die Ruderausschläge Wir empfehlen folgende Maximalausschläge, jeweils gemessen an der Ruderendkante: Seitenruder je 5 mm, Höhenruder je 5 mm. Das Einstellen der Ruderausschläge erfolgt über den Sender. Beachten Sie dazu die jeweiligen Hinweise in Ihrem HoTT-COMPUTERSYSTEM-Handbuch. Auswiegen Der Schwerpunkt liegt bei ca. 20 mm von der Tragflächenvorderkante aus gemessen. Die Schwerpunktlage wird geprüft, indem das Modell im Schwerpunktbereich unterhalb der Tragfläche mit zwei Fingern unterstützt wird. Das Modell soll dann waagrecht auspendeln. Sofern am Modell keine Modifikationen vorgenommen werden liegt der Schwerpunkt automatisch richtig. Fliegen Das fertig vorbereitete Modell bei Windstille oder schwachem Wind fliegen. Aufgrund des extrem geringen Fluggewichtes von lediglich 44g das Modell keinesfalls bei starkem Wind fliegen lassen. Eine ebene Freifläche ist als Gelände optimal geeignet. Keinesfalls zwischen Gebäuden oder Bäumen starten, da das Modell durch die verwirbelte Luft schlecht steuerbar ist. Beim erstmaligen Steuern eines Flugmodells ist es von Vorteil, wenn ein erfahrener Helfer bei der Überprüfung und den ersten Flügen zur Seite steht. Das Modell per Handstart mit laufendem Motor gegen die Windrichtung in die Luft schieben, nicht werfen. Beim Start soll die Rumpfnase des Modells leicht (ca. 15°) nach oben zeigen. Sofern eine glatte Star tbahn zur Verfügung steht kann das Modell ebenso per Bodenstart gestartet werden. Eine Trimmung des Modells insbesondere nach dem ersten Start ist unerlässlich. Das Trimmen erfolgt über die Trimmtasten unterhalb bzw. neben den Steuerknüppeln. Die Landung exakt gegen die Windrichtung mit abgeschaltetem Motor durchführen. Vor dem Aufsetzen die Fluggeschwindigkeit des Modells durch dosierte Höhenruderausschläge reduzieren. Die Landung immer gegen die Windrichtung ausführen. Sofern Sie eine große Halle zur Verfügung haben, eignet sich das Modell ebenso hervorragen für den Indoor-Betrieb. Die LiPo-Zelle unmittelbar nach dem Flug aus dem Modell nehmen und wieder aufladen. Somit vermeiden Sie eine Tiefentladung bzw. den daraus resultierenden Defekt der LiPo-Zelle. GRAUPNER Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen Flugmodell Pilatus Porter PC 6GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2014

Technische Daten Spannweite ca. 425 mm Länge ca. 330 mm Fluggewicht ca. 44 g Gesamtflächeninhalt ca. 3,3 dm² Gesamtflächenbelastung 13,3 g/dm² Enthaltenes Ersatzteil Dreiblattluftschraube Ø 110 mm mit Spinner Ø 14 mm

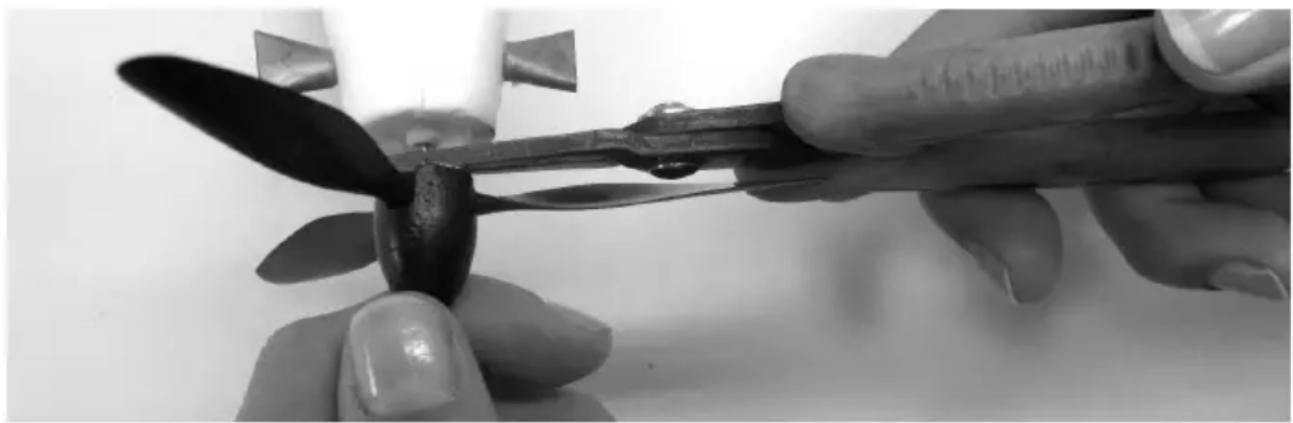

Sofern die Luftschraube beschädigt ist und ausgetauscht werden muss, wie gezeigt beim Abziehvorgang die Motorwelle mit einer schmalen Zange festhalten. Zum Aufschieben der Ersatzluftschraube die Motorwelle ebenfalls fixieren. Ersatzteile (nicht enthalten) Ersatzakku 1 S 3,7 V 150 mAh Best.-Nr. 9900.20 Klebstoff für Reparaturen (nicht enthalten) UHU plus schnellfest Best.-Nr. 962 Reparaturhinweise Bitte beachten Sie, dass der Hartschaum aus dem das Modell gefertigt ist nicht lösungsmittelresistent ist und keinesfalls mit handelsüblichem Sekundenklebstoff geklebt werden darf. Verwenden Sie für eventuelle Reparaturen den o.g. Klebstoff. Wichtiger Entsorgungshinweis zu Batterien und Akkus: Jeder Verbraucher ist nach der deutschen Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten und verbrauchten Batterien bzw. Akkus verpflichtet. Eine Entsorgung über den Hausmüll ist verboten. Alte Batterien und Akkus können unentgeltlich bei den öffentlichen Sammelstellen der Gemeinde, inGRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2014

unseren Verkaufsstellen und überall dort abgegeben werden, wo Batterien und Akkus der betreffenden Art verkauft werden. Sie können die von uns gelieferten Batterien ausreichend frankiert auch nach Gebrauch an folgende Adresse zurücksenden, Sie leisten damit einen wesentlichen Beitrag zum Umweltschutz! Graupner/SJ GmbH Service: Gebrauchte Batterien Henriettenstr. 96 73230 Kirchheim unter Teck LiPo- Zellen sind mit folgendem Symbol gekennzeichnet, um auf das Hausmüll-Entsorgungsverbot hinzuweisen. Unter dem Zeichen ist die Kurzbezeichnung für das enthaltene Metall Lithium-Polymer angegeben. Anleitung und Warnhinweise zur Benutzung der LiPo-Batterie Fehlbehandlung kann zu Explosionen, Feuer, Rauchentwicklung und Vergiftungsgefahr führen. Daneben führt die Nichtbeachtung dieser Anleitungs- und Warnhinweise zu Leistungseinbußen und sonstigen Defekten. Die Kapazität der LiPo-Batterie verringert sich mit jeder Ladung/Entladung. Auch bei der Lagerung bei zu hohen oder zu niedrigen Temperaturen kann diese eine allmähliche Verringerung der Kapazität zur Folge haben Die Li-Po Batterie darf nur mit dem, der Packung beiliegendem Ladegerät geladen werden. Jede Manipulation am Ladegerät kann zu schwerwiegenden Schäden führen. Die Ladestation muss sich während des Ladevorgangs auf einer nicht brennbaren, hitzebeständigen und nicht leitenden Unterlage befinden! Auch sind brennbare oder leicht entzündliche Gegenstände von der Ladeanordnung fernzuhalten. Akkus dürfen nur unter Aufsicht geladen werden. Vermeiden Sie einen Kurzschluss Schließen Sie die Akkus niemals kurz. Ein Kurzschluss lässt einen sehr hohen Strom fließen, der die Zellen aufheizt. Dies führt zu einem Elektrolytverlust, Gasen oder gar zu Explosionen. Vermeiden Sie die Nähe oder den Umgang der Graupner-LiPo-Akkus mit leitenden Oberflächen wegen der Gefahr eines Kurzschlusses. Stabilität der Gehäusefolie Die Aluminium Laminate Film Folie kann leicht durch scharfe Gegenstände wie Nadeln, Messer, Nägel, oder ähnliches beschädigt werden. Beschädigungen der Folie machen den Akku unbrauchbar. Bei einem Kurzschluss könnte der Akku brennen.GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2014
