BEDIENUNGSANLEITUNG OBD II AEG

97131_AEG_Diagnosegeraet_Cover.indd 4 05.11.10 12:325 D Inhaltsverzeichnis Einleitung Bestimmungsgemäßer Gebrauch ................................................................................................................Seite 6 Wichtige Produktinformationen .................................................................................................................Seite 6 Lieferumfang .....................................................................................................................................................Seite 6 Teilebeschreibung ............................................................................................................................................ Seite 7 Technische Daten .............................................................................................................................................Seite 7 Sicherheit Allgemeine Sicherheitshinweise ..................................................................................................................Seite 7 Inbetriebnahme / Bedienung Fehlercodes analysieren ................................................................................................................................Seite 8 Fehlercodes auslesen ......................................................................................................................................Seite 9 Fehlerdiagnose starten ...................................................................................................................................Seite 9 Menüfunktionen aufrufen ............................................................................................................................Seite 10 Diagnose-Fehlercodes löschen ....................................................................................................................Seite 10 Menüfunktion Inspektionsprogramm / Abgassystem ............................................................................ Seite 11 Menüfunktion Fahrzeug-Identifizierungsnummer (VIN) lesen .........................................................Seite 11 Menüfunktion Neuscannen ..........................................................................................................................Seite 12 Kraftfahrzeug-Diagnosefehler (DTC – Diagnostic Fault Code), CD installieren ............................Seite 12 Wartung und Pflege ................................................................................................................................ Seite 12 Service ..................................................................................................................................................................Seite 13 Garantie ..............................................................................................................................................................Seite 13 Entsorgung .......................................................................................................................................................Seite 13 Konformität ....................................................................................................................................................Seite 13 Fehlercode-Verzeichnis ......................................................................................................................... Seite 13 Fehlercodes ......................................................................................................................................................Seite 146 D OBD II Diagnosegerät OL 8000 Einleitung Machen Sie sich vor der ersten Inbe- triebnahme mit allen Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit dem Gerät. Lesen Sie hierzu die nachfolgende Bedienungs- anleitung sorgfältig. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weiter- gabe des Gerätes an Dritte ebenfalls aus. Bestimmungsgemäßer Gebrauch Das OBD II Diagnosegerät OL 8000 ist zum Lesen und Löschen von Kraftfahrzeug-Fehlercodes im Bordcomputer vorgesehen. Dieses OBD II Diagno- segerät OL 8000 ist für Benzin-Fahrzeuge ab Bau- jahr 2000 und Diesel-Fahrzeuge ab Baujahr 2003 mit entsprechender OBD II–Buchse geeignet. Es ist ausschließlich für den privaten Gebrauch zugelassen. Jede andere Verwendung oder Verän- derung des Gerätes gilt als nicht bestimmungsge- mäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung ent- standen sind, übernimmt der Hersteller keine Haftung. Wichtige Produktinformationen Die Bezeichnung OBD II steht für »on-board Diagnosesystem« der zweiten Generation und wird für die Überprüfung des Datenspeichers in Kraftfahrzeugen angewendet. Das OBD II-System wurde entwickelt um Emissions- Systeme und wichtige Elektronik- und Motor- komponenten zu überprüfen. Wenn die Fehlfunktionswarnleuchte „Mal- function Indicator Light“ (MIL) aufleuchtet, kann mit Hilfe des OBD II-Gerätes der Fehlercode aus- gelesen werden. Auf dem AEG OBD II Diagnosegerät OL 8000 werden diese Diagnosecodes / Fehlermeldungen (DTC = Diagno stic Trouble Codes) angezeigt. Diese Fehlermeldungen werden vom Kraftfahrzeugda- tenspeicher an das OBD II-Gerät übertragen. Die verschiedenen Diagnosecodes identifizieren einen bestimmten Fehler am Kraftfahrzeug. Der Diagnosecode / Fehlermeldung besteht aus einem 5-stelligen alphanumerischen Code. An der ersten Stelle der Fehlermeldung steht ein Buchstabe, welcher die Baugruppe des Fahrzeugs mitteilt. Die weiteren 4 Stellen zeigen jeweils eine Zahl an, z. B. P0202. Diese Fehlermeldungen helfen Ihnen, die meisten Fehlerursachen anhand des Bedienerhandbuches oder der mitgelieferten Software-CD zu identifi- zieren. Weitere Informationen zum Fehlercode finden Sie im Kapitel „Kraftfahrzeug-Diagnose- fehler“ oder im Internet unter dem Suchbegriff OBD 2. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prüfen Sie das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb. Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Lebens- und Unfallgefahr für Kleinkinder und Kinder! Warn- und Sicherheitshinweise beachten! Entsorgen Sie Verpackung und Gerät umweltgerecht!7 D Einleitung / Sicherheit 1 OBD II Diagnosegerät OL 8000 1 CD mit 8000 Fehlercodes 1 Aufbewahrungstasche 1 Bedienungsanleitung Teilebeschreibung

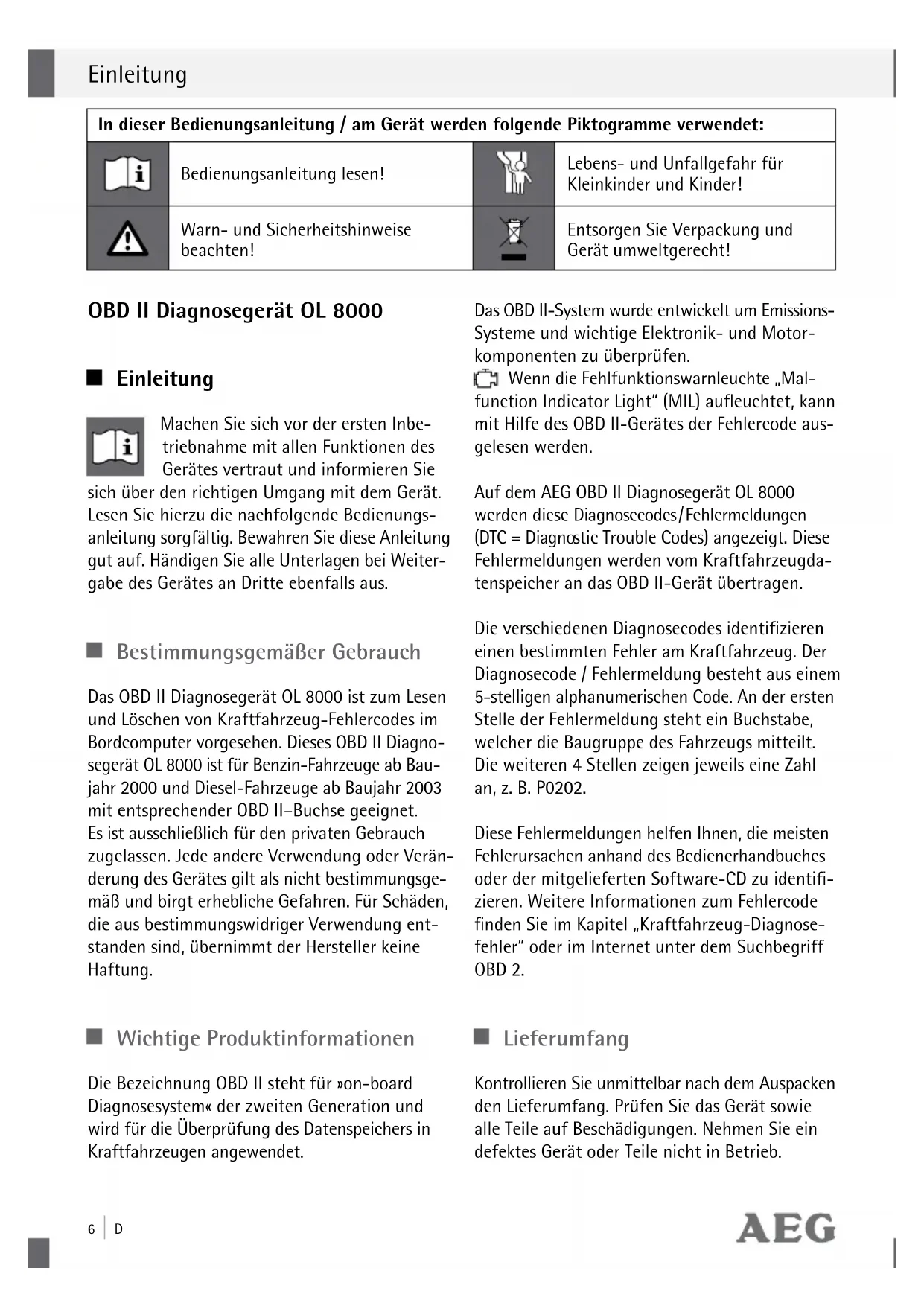

Taste „LÖSCHEN / ERASE“

Anschlusskabel mit OBD II-Stecker Technische Daten Artikel-Nr.: 97131 Betriebsspannung: 12 V über OBD II–Buchse Lagertemperatur: 20 bis 70 °C (04 bis 158 °F) Betriebstemperatur: 0 bis 50 °C (-32 bis 122 °F) Anzeige: LC-Display mit Hintergrundbeleuchtung Gewicht: ca. 250 g, inklusive Kabel Maße: ca. 13,8 x 9,0 x 2,5 cm (B x H x T) Sicherheit Allgemeine Sicherheitshinweise WARNUNG! Lesen Sie alle Sicherheitshin- weise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbe- aufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. J Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf- sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. J Es darf keine Flüssigkeit, gleich welcher Art, in das Gerät eindringen. Andernfalls besteht Lebensgefahr durch elektrischen Schlag und Gefahr der Sachbeschädigung. J Lassen Sie das Gerät nicht in Kinderhände ge- langen und bewahren Sie es für Kinder unzu- gänglich auf. Kleinteile könnten von Kindern verschluckt werden und zum Erstickungstod führen. Kinder könnten sich bei der Verwen- dung mit dem Gerät verletzen. J Halten Sie das Gerät von Kindern fern. Kinder verstehen oder erkennen nicht die möglichen Gefahren im Umgang mit elektrischen Geräten.

J ACHTUNG! LEBENS- UND VERLETZUNGS-

GEFAHR UND GEFAHR DER SACHBE-

SCHÄDIGUNG. Sichern Sie das Fahrzeug vor einer Überprüfung mit dem OBD II Diagno- segerät OL 8000, damit es nicht wegrollen kann. Ziehen Sie immer die Hand- / Feststell- bremse an und achten Sie darauf, dass wäh- rend der Überprüfung kein Gang eingelegt ist. Bei einem Automatikgetriebe muss die „Park-Position“ (P) eingestellt und die Hand- / Feststellbremse angezogen sein. J Achten Sie darauf, dass das Gerät immer an einem sicheren Platz aufbewahrt wird. Setzen Sie das Gerät nicht Ölen, Fetten, Feuchtigkeit, Regen oder anderen nassen Umgebungsbe- dingungen aus. Vermeiden Sie, dass Wasser und andere Flüssigkeiten über das Gerät laufen oder darauf tropfen. Einlaufendes Wasser löst einen elektrischen Kurzschluss aus und kann das Gerät und das Kraftfahrzeug be- schädigen. J Achten Sie darauf, dass das Gerät und der Stecker frei von Feuchtigkeit sind. Verbinden Sie das Gerät niemals mit feuchten Händen8 D mit dem Fahrzeug. J Setzen Sie das Gerät nicht direkter Sonnen- einstrahlung aus. J Verlegen Sie das Anschlusskabel so, dass man nicht darüber stolpern und das Kabel nicht beschädigt werden kann. J Verwenden Sie das Kabel nicht, um das Gerät zu tragen oder daran zu ziehen. Trennen Sie das Gerät immer, indem Sie an dem Stecker ziehen, nicht am Kabel. J Betreiben Sie das Gerät nur dann, wenn es keine Beschädigungen aufweist. J Betreiben Sie das Gerät nicht, wenn dieses fallen gelassen wurde oder anderweitig beschädigt wurde. J Das Gerät darf nicht zerlegt, eigenständig repariert oder modifiziert (verändert) werden. J Alle Reparaturen am Gerät müssen von einem qualifizierten Elektriker durchgeführt werden. Es befinden sich keine auswechselbaren Teile in dem Gerät. J Bevor Sie die Fehler aus dem Fehlerspeicher des OBD II Diagnosegerätes OL 8000 endgültig löschen, sollten alle Fehler am Kraftfahrzeug behoben sein. J S orgen Sie bei der Ablage des Gerätes für eine

sicheren Halt. Verlegen Sie das Anschlusskabel so, dass es Sie bei der Fahrzeugkontrolle nicht behindert. Führen Sie das Anschlusskabel nicht über scharfe Kanten oder Ecken, sowie heiße Oberflächen.

Das OBD II Diagnosegerät OL 8000 ist nicht für die perman ente Montage in einem Kraftfahr- zeug geeignet. Betreiben Sie das Gerät nicht während der Fahrt. J Schließen Sie keine anderen Kabel an das Gerät an. J Führen Sie die Überprüfung mit dem OBD II Diagnosegerät OL 8000 nur in einer sicheren Umgebung durch. Halten Sie Kleidung, Haare, Gliedmaßen und das OBD II Diagno- segerät OL 8000 fern von beweglichen und heißen Motorteilen. J Während der Nutzung des OBD II Diagnosegerätes OL 8000 muss der Arbeits- bereich gut durchlüftet sein. J Halten Sie die Sicherheitsvorschriften ein, wenn das Fahrzeug aufgebockt oder sich auf einer Hebebühne oder ähnlichem befindet. J Verwenden Sie keine anderen Messgeräte während der Anwendung mit dem OBD II Diagnosegerät OL 8000 am Kraftfahrzeug. J Vorsicht, Hochspannung im Bereich der Zündspulen, Verteilerkappe, Zündkabel, Zündkerzen und elektrischen Bauteilen im Kraftfahrzeug. J Prüfen Sie, ob das Fahrzeug diagnosefähig ist. Verbinden Sie das OBD II Diagnosegerät OL 8000 nur dann mit dem Fahrzeug, wenn die Zündung ausgeschaltet ist. J Durch die Löschung des Fehlercodes ist der Fehler oder Mangel am Kraftfahrzeug nicht behoben. Diese Fehlermeldungen können er- neut angezeigt werden, so lange die Mängel nicht von einer Werkstatt repariert wurden. Lassen Sie die Mängel am Fahrzeug von einer Fachwerkstatt reparieren. Inbetriebnahme / Bedienung Fehlercodes analysieren Die beiliegende Software-CD deckt die meisten Fehlercodeangaben ab. Informationen über neuere und einige spezielle Fehlercodes (vor allem „B“, „C“ und „U“) erhalten Sie entweder über Internet- Suchmaschinen (Suchwort: „OBD 2“) oder von Ihrem Kfz-Fachhändler. Sicherheit / Inbetriebnahme / Bedienung9 D j P rüfen Sie, ob das Fahrzeug über eine 16-p

ligen OBD II–Buchse verfügt. Ob Ihr Fahrzeug OBD II diagnosefähig ist, können Sie auf dem KFZ Emissions-Kontrollinformations-Etikett (VECI Label) erkennen. j Die OBD II–Buchse ist bei den meisten Fahr- zeugen im Bereich des Sicherungskastens unterhalb des Armaturenbretts angebracht. Sollten Sie die OBD II–Buchse nicht finden, sehen Sie im Fahrzeug-Handbuch nach oder fragen Sie den Fahrzeughersteller. j Das AEG OBD II Diagnosegerät OL 8000 ar- beitet mit allen Fahrzeugen und Kleintrans- portern ab Baujahr 2000 mit Benzinmotoren und ab Baujahr 2003 mit Dieselmotoren, welche mit OBD II-Buchse ausgestattet sind und folgende Diagnose-Protokolle beinhalten: VPW, CAN, PWM, ISO 9141 und KWP2000. j Das AEG OBD II Diagnosegerät OL 8000 liest und löscht allgemeine und herstellerspezifische Diagnose fehlercodes (DTC´s) des Motorsteuer- gerätes. j Bei Fahrzeugen ab dem Baujahr 2002 die mit dem Mode 9 unterstützt werden, wird die VIN (Fahrzeug-Identifizierungsnummer) vom Fahrzeug ausgelesen.

Mit diesem Gerät kann der Status der Fehlfu nk- tions-Warnleuchte (MIL) gelöscht werden. Weiterhin kann der Emissionen-Anzeigestatus überwacht werden. j Für dieses Gerät wird keine eigene Stromver- sorgung benötigt. Die Stromversorgung und Datenübertragung erfolgt über das An- schlusskabel

in Verbindung mit dem Bordcomputer vom Kraftfahrzeug. Fehlercodes auslesen WICHTIGER HINWEIS! Schalten Sie vor der Fehlerdiagnose das Kraftfahrzeug aus. Das OBD II- Gerät darf nicht angeschlossen werden, wenn der Motor noch läuft oder die Zündung noch einge- schaltet ist. Fehlerdiagnose starten

1. Schalten Sie die Zündung vom Fahrzeug aus.

2. Verbinden Sie den OBD II Anschlussstecker

mit der OBD II Anschlussbuchse vom Fahrzeug.

3. Warten Sie eine kurze Zeit, bis das Gerät

betriebsbereit ist und im LC-Display

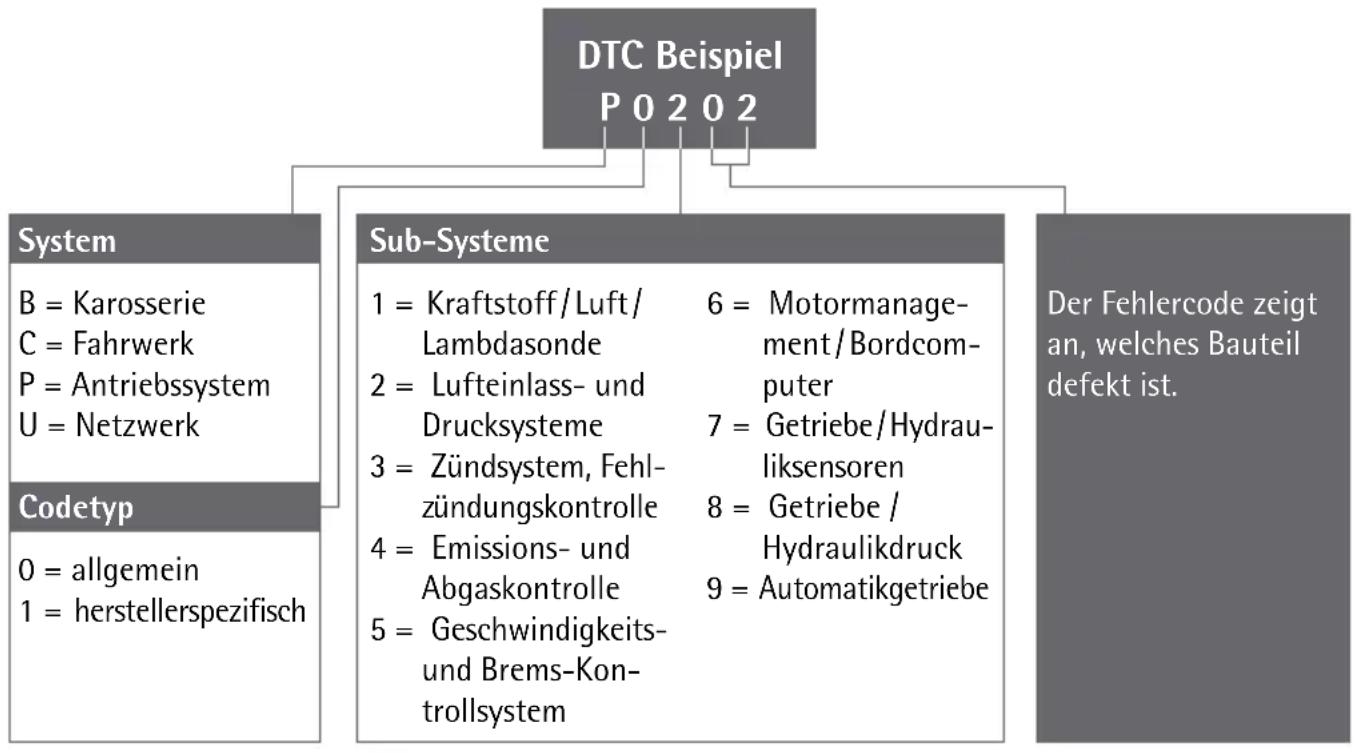

»AUTOSCAN 8400« erscheint. Inbetriebnahme / Bedienung DTC Beispiel P 0 2 0 2 System B = Karosserie C = Fahrwerk P = Antriebssystem U = Netzwerk Codetyp 0 = allgemein 1 = herstellerspezifisch Sub-Systeme 1 = Kraftstoff / Luft / Lambdasonde 2 = Lufteinlass- und Drucksysteme 3 = Zündsystem, Fehl-

ündungskontrolle 4 = Emissions- und Abgaskontrolle 5 = Geschwindigkeits- und Brems-Kon- trollsystem 6 = Motormanage- ment / Bordcom- puter 7 = Getriebe / Hydrau- liksensoren 8 = Getriebe / Hydraulikdruck 9 = Automatikgetriebe Der Fehlercode zeigt an, welches Bauteil defekt ist.10 D Inbetriebnahme / Bedienung

Schalten Sie jetzt die Zündung ein, aber starte

Sie nicht den Motor! Erscheint im LC-Display

eine »ErrOr« Meldung, schalten Sie die Zün- dung vom Fahrzeug aus und warten Sie ca. 20 Sekunden. Schalten Sie anschließend die Zün- dung erneut, ohne den Motor zu starten. Bei einigen Fahrzeugtypen wird diese »ErrOr« Meldung nicht im LC-Display

5. Drücken Sie nun die Taste LESEN / READ

um den OBD II-Fehlerspeicher vom Fahrzeug auszulesen. Im LC-Display

wird eine Ab- folge von möglichen Diagnoseprotokollen (PWM, VPW, KWP2000, ISO9141, EKWP2000, CAN) angezeigt.

6. Warten Sie bis das Gerät im Hauptmenü ist –

in der oberen Zeile des LC-Displays

wird »MEnu« angezeigt. Wählen Sie »1.Dtc« aus und drücken Sie die Taste LESEN / READ

7. Wurde bei der Diagnose kein Fehlercode vom

Gerät festgestellt, erscheint »Dtc:00« oder »nO cODES« im LC-Display

8. Wenn mehrere Fehler ausgelesen wurden,

zeigt das LC-Display

die Gesamtzahl der Fehlercodes an (beispielsweise »FauLt:02«). Anhängende Fehlercodes erscheinen im LC- Display mit der Anzeige »PEnD:..«. Um die einzelnen Fehlercodes abzurufen drücken Sie die Taste LÖSCHEN / ERASE

für jeden einzelnen Fehler. Nachdem alle Fehler aufge- rufen wurden, startet wieder der Beginn der Fehlerliste.

9. Wird ein Fehlercode mit einem anhängenden

Fehlercode angezeigt, erscheint zusätzlich im LC-Display

»PD«. Die Aufschlüsselung der einzelnen Fehlercodes können Sie dieser Be- dienungsanleitung oder der beigefügten CD, dem Kapitel „Fehlercode-Verzeichnis“, ent- nehmen. Menüfunktionen aufrufen Das AEG OBD II Diagnosegerät OL 8000 verfügt über 5 verschiedene Menü-Funktionen. j Drücken Sie die Taste LÖSCHEN / ERASE

um die einzelnen Menüs nacheinander aufzurufen;

1. DTC: Anzeigen von Diagnose-Fehlercodes

2. ERASE: Löschen von Diagnose-Fehlercodes

3. I / M: Inspektionsprogramm für das Ab-

gassystem (Readiness Funktion)

4. VIN: Fahrzeug-Identifizierungsnummer

Diagnose-Fehlercodes löschen

1. Wählen Sie zum Löschen der Fehlercodes zu-

nächst die Menüfunktion »MEnu 2.EraSE«. Drücken Sie anschließend die Taste LESEN / READ

erscheint die Abfrage, ob die Fehlercodes gelöscht werden sollen »EraSE? YES nO«.

2. Drücken Sie zum Löschen der Fehlercodes die

Taste LÖSCHEN / ERASE

. Falls Sie Fehler- codes nicht löschen möchten, drücken Sie die Taste LESEN / READ

, das Menü wird beendet.

3. Sind vorhandene Fehlercodes erfolgreich ge-

löscht, wird dies im LC-Display

durch die Anzeige »EraSE? DOnE!« bestätigt.

4. Sollten die Fehlercodes nicht gelöscht werden,

»EraSE? FaIL!« (= Löschung nicht erfolgt) angezeigt. Drücken Sie nun die Taste LÖSCHEN / ERASE

, um in das Hauptmenü zu gelangen. Eine schnelle und direkte Löschung aller Diagnose- Fehlercodes können Sie auch durchführen, ohne die Menüfunktion auszuwählen. j Halten Sie hierfür die Taste LÖSCHEN / ERASE

für mindestens 3 Sekunden gedrückt und drücken Sie anschließend die Taste LESEN / READ

.11 D Inbetriebnahme / Bedienung Menüfunktion Inspektionspro- gramm / Abgassystem Die „I / M Readiness Funktion“ ist ein Inspektions- programm für die Überprüfung des Abgassystems an OBD II fähigen Fahrzeugen. ACHTUNG! Betreiben Sie das OBD II Diagnose- gerät OL 8000 nur bei Stillstand des Fahrzeugs.

1. Schalten Sie die Zündung ein und starten

2. Wählen Sie durch Drücken der Taste LÖSCHEN /

das Menü »MENU 3.IM« aus.

3. Drücken Sie nun die Taste LESEN / READ

zur Statusabfrage, um ON oder OFF (EIN oder AUS) der Warnleuchte MIL zu ermitteln und folgende Kontrollpunkte zu starten; Hinweis: Drücken Sie die Taste LESEN / READ

um wieder ins Hauptmenü zu gelangen. MISFIRE Misfire Monitoring – Überwachung von Fehlzündungen und Zündaussetzern FUEL Fuel System Monitoring – Überwachung des Kraftstoff-Luft-Verhältnisses CCM Comprehensive Component Monitoring – Überwachung der abgasrelevanten Bauteile im Fahrzeug CAT Catalyst Monitoring – Überwachung des Katalysators HCM Heated Catalyst Monitoring – Über- wachung des erhitzten Katalysators EVAP Evaporative System Monitoring – Überwachung Verdampfungs-Emissions- System 2AIR Secondary Air Monitoring – Überwa- chung des Sekundärluftsystems A / C A / C System Monitoring – Überwachung der Klimaanlage O2S O2 Sensor Monitoring – Überwachung der Lambdasonde HO2S O2 Sensor Heater Monitoring – Über- wachung der vor- und nachgeschaltete

(HO2S) Lambdasonden EGR EGR System Monitoring – Überwachung des Abgasrückführungssystems Nach Beendigung der Kontrollprogramme werden die eventuellen Fehlercodes angezeigt. Folgende Fehler oder zusätzliche Informationen können bei dem Programm »3.IM« auftreten: YES Sämtliche Kontrollprogramme, welche das Fahrzeug unterstützt, haben die einzelnen Diagnosetests absolviert und die Warnleuchte MIL leuchtet nicht auf. NO Nicht alle Kontrollprogramme (min- destens 1) haben den Diagnosetest komplett durchgeführt und / oder die Warnleuchte MIL leuchtet auf. READY Es wird angezeigt, dass ein bestimmtes Kontrollprogramm die Überprüfung des jeweiligen Diagnosetests durch- geführt hat. NOT RDY (NOT READY) Ein bestimmtes Kontroll- programm hat den Diagnosetest nicht durchgeführt. N / A Dieses Kontrollprogramm wird vom Fahrzeug nicht unterstützt. -> (blinkender Pfeil nach rechts) Es sind nachfolgende Informationen im LC- Display

abrufbar. Drücken Sie zum Abrufen die Taste LÖSCHEN / ERASE

<- (blinkender Pfeil nach links). Es sind vorherige Informationen im LC-Dis- play

abrufbar. Drücken Sie zum Abrufen die Taste LESEN / READ

j Drücken Sie die Taste LESEN / READ

, um wieder ins Hauptmenü zu gelangen. Menüfunktion Fahrzeug-Identifi- zierungsnummer (VIN) lesen Mit der Menüfunktion »4.VIN« (Vehicle Identifi- cation Number) kann die Fahrgestellnummer des Fahrzeugs abgefragt werden. Dies ist möglich bei Fahrzeugen ab dem Baujahr 2002, welche den Modus 9 unterstützen.

1. Wählen Sie durch Drücken der Taste LÖSCHEN /

das Menü »MENU 4.VIN« aus.12 D Inbetriebnahme / Bedienung / Wartung und Pflege Wird diese Funktion vom Fahrzeug nicht un- terstützt, erscheint im LC-Display

2. Drücken Sie die Taste LÖSCHEN / ERASE

Sie können nun die fortlaufenden Ziffern der 17-stelligen Fahrgestellnummer einsehen. Hinweis: Ein blinkender Pfeil nach rechts weist darauf hin, dass noch weitere Ziffern der Fahrgestellnummer abrufbar sind. Rufen Sie diese ab durch Drücken der Taste LÖSCHEN

. Ein blinkender Pfeil nach links weist darauf hin, dass noch weitere Ziffern der Fahrgestellnummer abrufbar sind. Rufen Sie diese ab, indem Sie die Taste LÖSCHEN / ERASE

drücken. j Drücken Sie die Taste LESEN / READ

, um wieder ins Hauptmenü zu gelangen. Menüfunktion Neuscannen Mit der Menüfunktion »5.RESCAN« können die wichtigsten Daten, welche in der Steuereinheit gespeichert sind, abgerufen werden. Weiterhin ermöglicht diese Menüfunktion, eine neue Ver- bindung mit dem Fahrzeug herzustellen. j Wählen Sie durch Drücken der Taste LÖSCHEN / ERASE

das Menü »MENU 5.RESCAN« aus. j Drücken Sie anschließend die Taste LESEN / READ

j Drücken Sie die Taste LÖSCHEN / ERASE

um wieder ins Hauptmenü zu gelangen. Kraftfahrzeug-Diagnosefehler (DTC – Diagnostic Fault Code), CD installieren Die Informationen zu den verschiedenen Fehler- codes können Sie dieser Bedienungsanleitung, dem Kapitel „Fehlercode-Verzeichnis“, entneh- men. Dort sind die wichtigsten 1000 Fehlercodes aufgelistet. Die beiliegende Software-CD deckt die meisten Fehlercodes ab. Informationen über neuere und einige spezielle Fehlercodes (vor allem „B“, „C“ und „U“) erhalten Sie entweder von Internet- Suchmaschinen (Suchwort: „OBD 2“) oder von Ihrem Kfz-Fachhändler. j Installieren Sie die Software auf Ihrem PC oder Laptop. Folgen Sie hierbei den Installations- hinweisen der Software. Systemanforderungen: Windows 98, Prozessor ab 133 MHz Windows ME, Prozessor ab 150 MHz Windows 2000, Prozessor ab 133 MHz Windows XP, Prozessor ab 300 MHz Windows Vista, Prozessor ab 1 GHz Windows 7 ACHTUNG! Die Software auf der beigefügten CD ist nur mit den zuvor genannten Betriebssysteme

kompatibel. Wartung und Pflege Das Gerät ist wartungsfrei. WARNUNG! Trennen Sie vor der Reinigung das Gerät immer von der Stromversorgung des Fahr- zeugs . Ziehen Sie dazu den OBD II Anschlussste- cker

j Reinigen Sie das Gerät und das Anschlusskabel

regelmäßig mit einem trockenen Tuch. Verwenden Sie keinesfalls Lösungsmittel oder andere aggressive Reiniger. Verwenden S

keine Flüssigkeiten um das Gerät zu reinigen. j Verwenden Sie keine harten Bürsten oder metallische Gegenstände. Reinigen Sie das Gerät bei starker Verschmutzung mit einem leicht angefeuchteten Tuch. Reiben Sie das Gerät nach der Reinigung immer vollständig trocken.13 D Service / Garantie / Konformität / Fehlercode-Verzeichnis Service WARNUNG! Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparie- ren. Damit wird die Sicherheit des Gerätes sichergestellt und bleibt erhalten. WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer von qualifiziertem Fachpersonal ausführen. Damit wird die Sicherheit des Gerätes sichergestellt und bleibt erhalten. Garantie Die allgemeinen Garantiebedingungen beziehen sich auf Produktions- und Materialdefekte. Falls das Gerät fehlerhaft ist, bringen Sie es zu Ihrem Fachhändler bzw. der betreffenden Verkaufsstelle zurück. Um die Garantie- und Reparaturarbeiten am Gerät zu beschleunigen, brauchen Sie Folgendes: - Eine Kopie des Kassenzettels (Lieferschein, Kassenbon) mit dem Erwerbsdatum. - Grund für die Beschwerde oder Beschrei- bung des Fehlers. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorge n können. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC über Elektro- und Elektronik-Altgeräte und Um- setzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für ausgediente Elektrogeräte informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Konformität Das Gerät ist konform gemäß folgenden EG-Richtlinien und harmonisierten Normen: - Elektromagnetische Kompatibilität

Button „LÖSCHEN / ERASE“
