Marke	IWC
Modell	Ingenieur Chronograph Silberpfeil 3785
Produkttyp	Automatische Chronographenarmbanduhr
Uhrwerk	Mechanisches Automatikwerk mit gravierter Schwungmasse
Gangreserve	Ca. 68 Stunden nach vollständigem Aufzug
Wasserdichtigkeit	12 bar
Glas	Saphir, Härte 9 auf der Mohs-Skala
Funktionen	Stunden, Minuten, Sekunden, Datum, Chronograph (Sekunden, Minuten, Stunden), Tachymeter, Flyback, Zeitaddition
Krone	Verschraubt, Normalstellung (X), Aufzug (0), Datumseinstellung (1), Zeiteinstellung (2)
Armband	Metallarmband mit Feinverstellung (bis zu 6 mm) und herausnehmbaren Gliedern
Leuchtkraft	Leuchtendes Zifferblatt und Zeiger für Ablesbarkeit im Dunkeln
Antrieb	Automatikaufzug durch Handgelenkbewegung oder manueller Aufzug über die Krone
Wartung	Empfohlene Revision alle 5 Jahre; jährliche Dichtheitsprüfung
Reinigung	Kontakt mit Wasser, Fetten, Lösungsmitteln und Kosmetika vermeiden; Metallarmband mit einem weichen Tuch reinigen
Sicherheit	Verschraubte Krone, um Eindringen und unbeabsichtigte Verstellung zu verhindern
Ersatzteile und Reparierbarkeit	Wenden Sie sich an einen autorisierten IWC-Händler oder den IWC-Kundendienst in Schaffhausen
Allgemeine Informationen	Hergestellt in der Schweiz; Änderungen vorbehalten (Dezember 2012)

Häufig gestellte Fragen - Ingenieur Chronograph Silberpfeil 3785 IWC

Wie stelle ich die Uhrzeit bei meiner IWC Ingenieur Chronograph Silberpfeil 3785 ein?

Entriegeln Sie die Krone durch Drehen nach links. Ziehen Sie sie in Position 2. Das Uhrwerk stoppt. Stellen Sie die Uhrzeit durch Drehen der Krone ein. Für Sekundengenauigkeit stoppen Sie das Werk, wenn der Sekundenzeiger auf 60 steht. Positionieren Sie den Minutenzeiger genau auf dem Strich. Drücken Sie die Krone zurück in Position 0, um den Gang wieder zu starten. Schrauben Sie die Krone wieder fest (Position X).

Wie stelle ich das Datum an meiner Uhr ein?

Entriegeln Sie die Krone und ziehen Sie sie in Position 1. Drehen Sie sie nach rechts, um das Datum vorzustellen. Stellen Sie das Datum nicht zwischen 20 Uhr und 2 Uhr morgens ein, da das Uhrwerk während dieser Zeit automatisch das Datum weiterschaltet. Nach der Einstellung drücken Sie die Krone zurück in Position X.

Wie benutze ich den Chronographen?

Drücken Sie den Start-Stopp-Drücker (bei 2 Uhr) zum Starten. Der zentrale Sekundenzeiger misst die Sekunden. Drücken Sie erneut zum Stoppen. Zum Nullstellen drücken Sie den Nullstell- und Flyback-Drücker (bei 4 Uhr). Die Minuten- und Stundenzähler (bei 12 Uhr) addieren automatisch.

Was ist die Flyback-Funktion und wie verwende ich sie?

Die Flyback-Funktion ermöglicht es, den Chronographen sofort neu zu starten, ohne ihn anzuhalten. Während der Chronograph läuft, drücken Sie den Nullstell-Drücker (bei 4 Uhr). Die Zeiger kehren auf Null zurück und die Zeitmessung eines neuen Intervalls beginnt, sobald Sie den Drücker loslassen.

Wie messe ich eine Geschwindigkeit mit dem Tachymeter?

Legen Sie eine Strecke von einem Kilometer zurück. Starten Sie den Chronographen am Start und stoppen Sie ihn am Ziel. Der Sekundenzeiger zeigt die Durchschnittsgeschwindigkeit in km/h auf der Tachymeterskala an. Die Fahrzeit darf 60 Sekunden nicht überschreiten. Beispiel: 40 Sekunden = 90 km/h.

Wie stelle ich die Länge des Metallarmbands ein?

Nutzen Sie die Feinverstellung der Schließe: Drücken Sie den IWC-Logo-Drücker nach unten und ziehen Sie, um zu verlängern (bis zu 6 mm). Zum Verkürzen drücken Sie das Armband im Bereich der Schließe zusammen, ohne den Drücker zu betätigen. Zum Entfernen von Gliedern folgen Sie den Schritten zum Trennen des Armbands in der Anleitung.

Ist meine Uhr wasserdicht?

Ja, die Wasserdichtigkeit beträgt 12 bar. Die Krone muss jedoch verschraubt sein (Position X), um die Dichtigkeit zu gewährleisten. Vermeiden Sie es, die Krone unter Wasser zu bedienen. Für detaillierte Empfehlungen besuchen Sie iwc.com/water-resistance oder wenden Sie sich an einen autorisierten Händler.

Wie ziehe ich die Uhr manuell auf?

Entriegeln Sie die Krone durch Drehen nach links (Position 0). Drehen Sie die Krone etwa 20 Mal im Uhrzeigersinn, um das Uhrwerk vollständig aufzuziehen. Schrauben Sie dann die Krone wieder in Position X fest.

Wann sollte ich meine Uhr warten lassen?

Eine vollständige Revision wird alle 5 Jahre empfohlen. Eine Dichtheitsprüfung sollte mindestens einmal jährlich durchgeführt werden. Nach einem Öffnen oder Eingriff durch eine nicht autorisierte Person kann die Garantie erlöschen. Wenden Sie sich an einen autorisierten IWC-Händler oder den IWC-Kundendienst.

Kann ich meine Uhr mit einem Lederarmband im Wasser tragen?

Nein, vermeiden Sie jeglichen Kontakt des Lederarmbands mit Wasser, Fetten, Lösungsmitteln und Kosmetika, um Farbe und Haltbarkeit zu erhalten. Wenn Sie die Uhr im Wasser tragen möchten, wählen Sie ein Metall- oder Kautschukarmband.

BEDIENUNGSANLEITUNG Ingenieur Chronograph Silberpfeil 3785 IWC

—Willkommen im kleinen Kreis der Leute, die von ihrer Uhr genau genommen noch etwas mehr verlangen, als dass sie ganz genau geht. Freude an der Uhr ist mehr als Freude an der genauen Zeit. Es ist die Begeisterung für eine verblüffende Idee. Für das Zusammenspiel von Präzision und Phantasie. Von Zeit und Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll, sondern von der mit jedem Augenblick auch die Faszination handwerklicher Meisterleistungen ausgeht durch neue Erfindungen technischer, materieller oder formaler Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht nicht einmal sichtbar ist. Ein schönes neues Beispiel dieser IWC-Tradition ist hiermit in Ihrem Besitz: Wir möchten Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für eine Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.

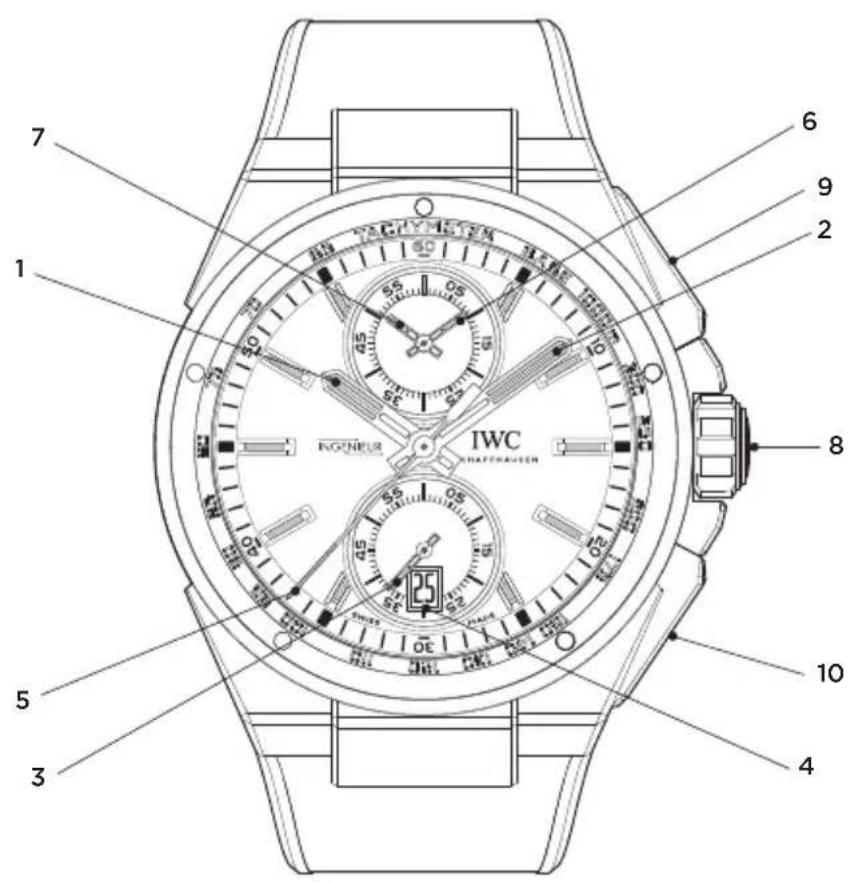

DIE TECHNISCHEN FEINHEITEN DER INGENIEUR CHRONOGRAPH

Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden sowie das Datum. Mit dem integrierten Chronographen messen Sie jede Zeitspanne in Sekunden, Minuten und Stunden. Die Stoppzeiten können addiert werden. Das mechanische Uhrwerk mit automatischem Aufzug hat eine Gangreserve nach dem Vollaufzug von ca. 68 Stunden. Die gravierte Schwungmasse zieht die Uhr in beide Drehrichtungen durch den IWC-Doppelklinkenaufzug auf. Ihre Ingenieur Chronograph ist geschützt durch ein Saphirglas des Härtegrades 9 nach Mohs. Ihre Uhr ist wasserdicht 12 bar. Damit diese aussergewöhnliche Uhr ihre zukünftigen Aufgaben erfüllen kann, müssen Sie die wenigen, wichtigen Bedienungshinweise unbedingt beachten.

1 2 3 4 5 6 7 8 9 IWC INOCINEUR SCHAFFENZEN 10

1 Stundenzeiger
2 Minutenzeiger
3 kleiner Sekundenzeiger
4 Datumsanzeige
5 Sekundenstoppzeiger
6 Minutenzähler

Stundenzähler 7

verschraubte Krone 8

Start-Stopp-Taste 9

Rückstell- und Fly- 10

backtaste

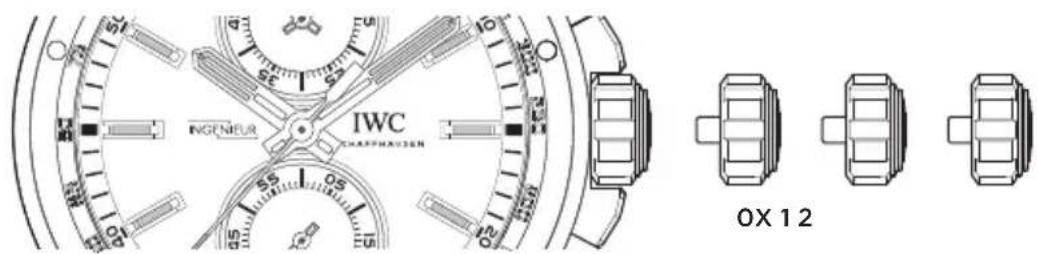

DIE FUNKTIONEN DER KRONE

INCFNEUR IWC CHAPMAUEN 0X 12

x - Normalstellung (verschraubt)

0 - Aufzugsstellung

1 – Datumseinstellung

2 - Zeiteinstellung

DIE NORMALSTELLUNG

Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung (Normalstellung, Position X) verhindert ein unbeabsichtigtes Verstellen der Uhrzeit oder des Datums, und das Uhrengehäuse ist dadurch zusätzlich gegen eindringendes Wasser geschützt. Zum Entsichern wird die Krone durch Linksdrehen losgeschraubt und befindet sich dann automatisch in Position 0, der Aufzugsstellung. Durch Drücken der Krone in Position X und gleichzeitiges Rechtsdrehen wird sie wieder festgeschraubt und gesichert.

DIE AUFZUGSSTELLUNG

In der Aufzugsstellung (Position 0) können Sie das automatische Uhrwerk auch von Hand aufziehen. Zum Ingangsetzen des Werkes genügen wenige Umdrehungen der Krone. Wir empfehlen jedoch, die Uhr durch ca. 20 Umdrehungen der Krone aufzuziehen, da dann die maximale Ganggenauigkeit gewährleistet ist. Beim Tragen der Uhr muss sich die Krone immer in Position X befinden.

DIE DATUMSEINSTELLUNG

Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von Hand auf den ersten Tag des Folgemonats einstellen. Lösen Sie dazu die verschraubte Krone und ziehen Sie diese in Position 1. Durch Rechtsdrehen können Sie nun das Datum verstellen (Direktschaltung). In der Zeit zwischen 20 und 2 Uhr dürfen Sie keine Schnellkorrektur vornehmen, da in dieser Zeit das Datum automatisch vom Uhrwerk weitergeschaltet wird.

DIE ZEITEINSTELLUNG

Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60 angehalten wird. Nun können Sie die Zeit durch Drehen der Krone einstellen und den Minutenzeiger exakt zum Minutenstrich positionieren. Zum Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Bitte beachten Sie bei der Zeiteinstellung die Datumsschaltung, die jeweils um Mitternacht (24 Uhr) erfolgt. Sollte diese Schaltung schon um 12 Uhr mittags erfolgt sein, müssen Sie die Zeiger um 12 Stunden vorwärtsdrehen.

Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).

DAS RICHTIGE EINSTELLEN IHRER UHR

Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:

• Entsichern Sie die Krone durch Linksdrehen.
• Ziehen Sie das Uhrwerk auf (ca. 20 Umdrehungen der Krone).
• Ziehen Sie die Krone in Position 1.
• Durch Rechtsdrehen der Krone schaltet die Datumsanzeige schrittweise. Stellen Sie das gestrige Datum ein.
• Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60 angehalten wird.
• Drehen Sie die Zeiger so lange vorwärts, bis die Datumsanzeige auf den heutigen Tag schaltet. Die Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
• Nun stellen Sie die Zeiger vorwärts auf die genaue Uhrzeit; am Nachmittag müssen die Zeiger nochmals über 12 Uhr (Mittag) hinausgedreht werden.
• Zum Starten des Uhrwerkes drücken Sie die Krone wieder in Position 0.
• Drücken Sie nun die Krone in Position X und sichern Sie diese durch gleichzeitiges Rechtsdrehen.

Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).

DAS ZEITABLESEN BEI DUNKELHEIT

Das Zifferblatt sowie der Stunden- und Minutenzeiger Ihrer Uhr sind mit Leucht-elementen versehen, die auch bei völliger Dunkelheit ein einwandfreies Ablesen der Zeit ermöglichen.

DAS ABLESEN DES CHRONOGRAPHEN

Sekundenstoppzeiger: Am Rand des Zifferblattes befindet sich die Einteilung für den zentralen Sekundenstoppzeiger.

Minuten- und Stundenzähler: Auf dem Hilfszifferblatt bei 12 Uhr befindet sich die 12-Stunden- und die 60-Minuten-Einteilung mit zwei kontinuierlich laufenden Zeigern. Die Stunden- und Minutenzähler können wie die normale analoge Zeitanzeige abgelesen werden, d. h., eine Umdrehung des Minutenzählers entspricht 60 Minuten und eine Umdrehung des Stundenzählers 12 Stunden.

DIE BEDIENUNG DES CHRONOGRAPHEN

Start: Sie starten den Chronographen durch Betätigen der Start-Stopp-Taste.

Flyback: Bei laufendem Chronographen kann sofort eine neue Messung gestartet werden. Dazu betätigen Sie die Rückstell- und Flybacktaste vollständig bis zum

Anschlag. Alle drei Chronographenzeiger werden zurückgestellt, und eine neue Messung wird sofort gestartet, sobald die Taste losgelassen wird.

Stopp: Sie stoppen den laufenden Chronographen durch Betätigen der Start-Stopp-Taste.

Rückstellung: Betätigen Sie die Rückstell- und Flybacktaste vollständig bis zum Anschlag. Dabei werden alle Chronographenzeiger in die Nullstellung zurückversetzt.

Additionszeitmessung: Sie können die Stoppzeiten addieren, indem Sie nach der ers ten Messung anstelle der Rückstell- und Flybacktaste nochmals die Start-Stopp-Taste betätigen.

DAS ERMITTELN DER GESCHWINDIGKEIT

Für das Zurücklegen einer kalibrierten Strecke von einem Kilometer können Sie auf der Tachymeterskala direkt die Durchschnittsgeschwindigkeit ablesen. Setzen Sie hierfür beim Passieren des Startpunktes den Chronographen in Gang und stoppen Sie ihn am Ende der Messstrecke wieder. An der Position des Sekundenstoppzeigers können Sie nun auf der Tachymeterskala die durchschnittliche Geschwindigkeit in Kilometern pro Stunde ablesen. Dabei muss beachtet werden, dass die Zeitdauer von einer Minute nicht überschritten werden darf.

Beispiel: Sie benötigen 40 Sekunden, um einen Kilometer zu fahren, somit beträgt die durchschnittliche Geschwindigkeit exakt 90 Kilometer pro Stunde.

DIE HANDHABUNG UND EINSTELLUNG DES METALLBANDES

Das Metallband ist so konzipiert, dass Sie es komfortabel dem Umfang Ihres Handgelenks anpassen können. Diese Anpassung können Sie durch Herausnehmen oder Hinzufügen einzelner Bandglieder selbst vornehmen. Darüber hinaus verfügt dieses Band zu Ihrem persönlichen Komfort über eine innovative Feineinstellung, die es Ihnen erlaubt, die Bandlänge je nach Bedarf ganz einfach um bis zu 6 Millimeter zu erweitern oder zu verringern. Zum Verlängern des Bandes drücken Sie die Taste mit dem IWC-Logo herunter und ziehen Sie das Band etwas auseinander. Zum Verkürzen schieben Sie es im Bereich der Schliesse zusammen, wobei die Taste nicht betätigt werden muss.

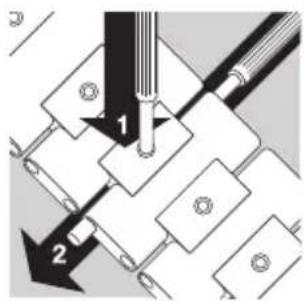

DAS TRENNEN DES BANDES

Öffnen Sie die Faltschliesse durch Drücken der seitlichen Tas- ten. Legen Sie das Band mit der Aussenseite nach unten auf eine feste Unterlage. Um ein Verkratzen von Band und Unterlage zu vermeiden, sollte ein Tuch untergelegt werden. Mit dem beiliegenden Hilfswerkzeug können Sie nun an der gewünschten Stelle den Fixierbolzen hinunterdrücken (1) und dabei den Gelenkbolzen mit dem zweiten Hilfswerkzeug seitlich etwa 3 Millimeter hinausschieben (2).

Ziehen Sie den vorstehenden Gelenkbolzen aus dem Armband (3). Jetzt ist das Band getrennt.

DAS ERMITTELN DER ZU ENTFERNENDEN BANDGLIEDER

Legen Sie die Uhr mit geschlossener Faltschliesse um Ihr Handgelenk und schätzen Sie anhand der Überlappung die Anzahl der überzähligen Bandglieder ab, die Sie nun, wie im Folgenden beschrieben, herausnehmen können: Müssen Sie mehrere Glieder entfernen, empfehlen wir, von beiden Seiten des Bandes die möglichst gleiche Anzahl Bandglieder herauszunehmen, sodass der Verschluss ungefähr in der Mitte des Handgelenkes getragen werden kann.

Beachten Sie bitte folgende Empfehlung: In der Regel nimmt der Umfang Ihres Handgelenkes im Laufe des Tages, abhängig von Temperatur und körperlicher Anstrengung, zu. Bevor Sie einzelne Bandglieder entfernen, sollten Sie je nach Tageszeit die Feineinstellung an der Schliesse geschlossen (morgens) oder geöffnet (abends) halten.

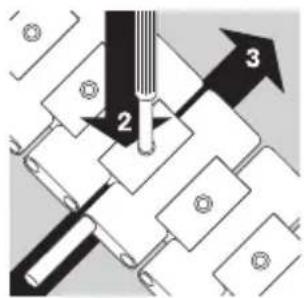

DAS HERAUSNEHMEN EINZELNER BANDGLIEDER UND DAS ZUSAMMENFÜGEN DES BANDES

Wiederholen Sie die Schritte 1 bis 3 im soeben ermittelten Abstand von der ersten Trennstelle. Entfernen Sie die freigelegten Bandglieder und fügen Sie das verkürzte Band zusammen. Schieben Sie den Gelenkbolzen seitlich in das Armband ein (1).

Mit dem beiliegenden Hilfswerkzeug drücken Sie nun den Fixierbolzen hinunter (2) und schieben gleichzeitig den Gelenkbolzen wieder bündig ins Armband zurück (3).

Der Fixierbolzen muss wieder bündig bis zur Oberkante des Sicherungsgliedes hochgefahren sein. Bitte überprüfen Sie unbedingt den richtigen Sitz des Gelenkbolzens.

Bitte bewahren Sie die überzähligen Bandglieder und das Trennwerkzeug für eventuelle spätere Anpassungen gut auf.

DIE WASSERDICHTHEIT

Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meterangaben, wie sie sonst häufig in der Uhrenindustrie zur Angabe der Wasserdichtheit verwendet werden, können aufgrund der oftmals verwendeten Testverfahren nicht mit der Tiefe eines Tauchganges gleichgesetzt werden. Meterangaben lassen deshalb auch keine Rückschlüsse auf die tatsächlichen Gebrauchsmöglichkeiten bei Feuchtigkeit, Nässe und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammenhang mit der Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-resistance. Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).

Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss diese mindestens einmal jährlich durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss auch nach aussergewöhnlichen Belastungen durchgeführt werden. Werden diese Prüfungen nicht ordnungsgemäss durchgeführt oder wird die Uhr von nicht autorisierten Personen geöffnet, so lehnt IWC jegliche Garantie- oder Haftungsansprüche ab.

Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter IWC-Fachhändler (Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.

HINWEIS

Leder ist ein natürliches und durchlässiges Material. Vermeiden Sie deshalb den Kontakt Ihres hochwertigen Lederarmbandes mit Wasser, öligen Stoffen, Lösungs- und Reinigungsmitteln oder kosmetischen Produkten. Auf diese Weise können Sie Verfärbungen und einer schnellen Alterung des Materials vorbeugen.

DER SERVICE AN IHRER INGENIEUR CHRONOGRAPH

Alle Bestandteile dieser Uhr sind aus bestem Material gefertigt. Trotzdem unterliegen einige Teile einer natürlichen Abnutzung. Wichtig ist vor allem, dass die Abnutzungsstellen immer optimal geölt sind und dass die Verschmutzung des Öles durch metallischen Abrieb rechtzeitig beseitigt wird. Wir empfehlen deshalb, an Ihrer Uhr ca. alle fünf Jahre einen Unterhaltsservice durchführen zu lassen. Wenden Sie sich dazu an einen autorisierten IWC-Fachhändler (Official Agent) oder direkt an den IWC-Kunden-dienst in Schaffhausen.

Stand: Dezember 2012.

Technische Änderungen vorbehalten.
