BEDIENUNGSANLEITUNG Twintalker 9310 Esscom

DE Die in dieser Bedienungsanleitung umschriebenen Mochglichkeiten, werden vorbehaltlich Änderungen publiziert.

Batterij 2/3 geladen

Batterij 1/3 geladen

Batterij leeg

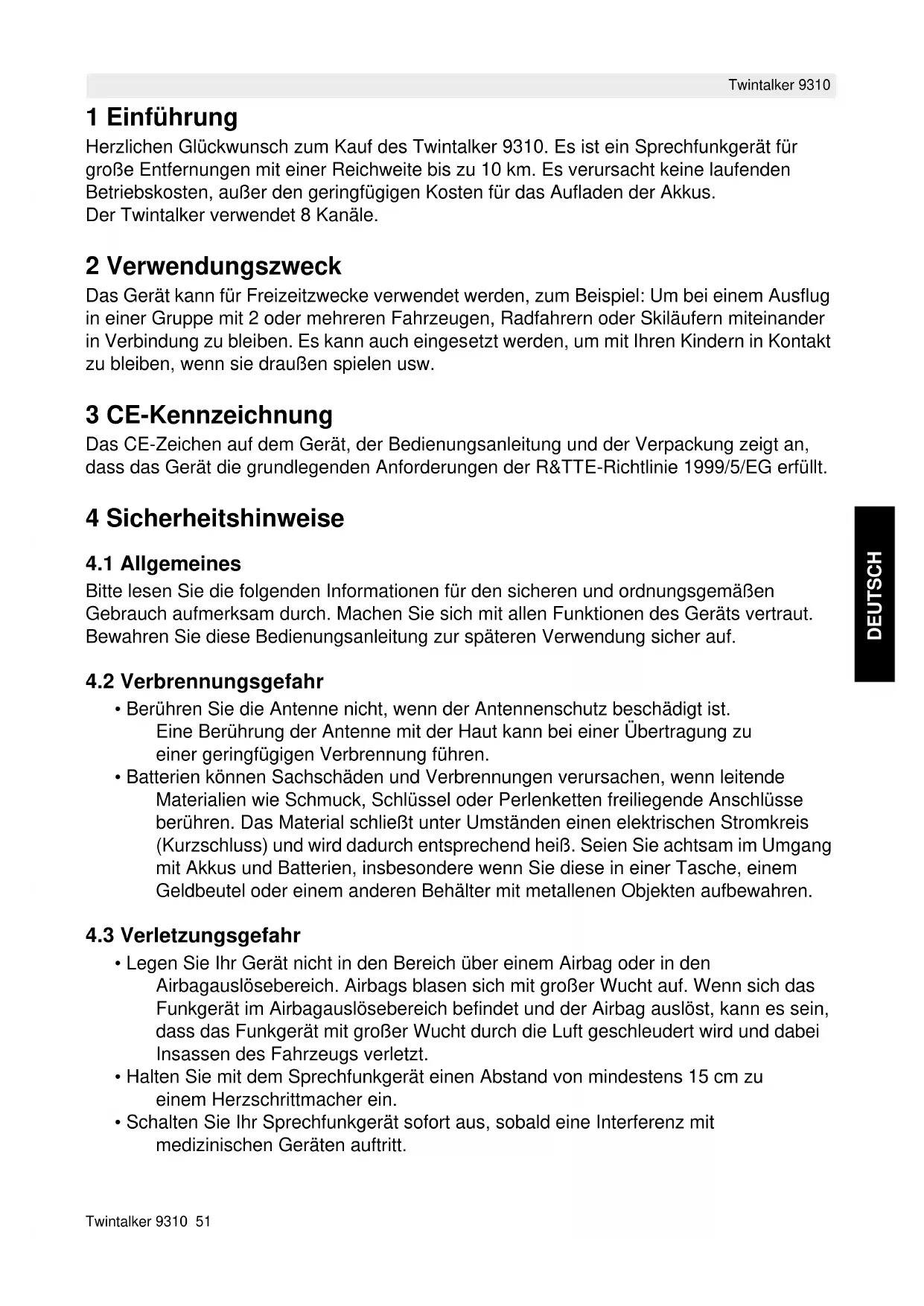

Herzlichen Glückwunsch zum Kauf des Twintalker 9310. Es ist ein Sprechfunkgerät für große Entfernungen mit einer Reichweite bis zu 10km . Es verursacht keine laufenden Betriebskosten, außer den gingefugigen Kosten für das Aufladen der Akkus.

Der Twintalker verwendet 8 Kanäle.

2 Verwendungszweck

Das Gerät kann für Freizeitzwecke verwendet werden, zum Beispiel: Um bei einem Ausflug in einer Gruppe mit 2 oder mehreren Fahrzeugen, Radfahrern oder Skiläufern miteinander in Verbindung zu bleiben. Es kann auch eingesetzt werden, um mit ihren Kindern in Kontakt zu bleiben, wenn sie drauen speiten usw.

3 CE-Kennzeichnung

Das CE-Zeichen auf dem Gerät, der Bedienungsanleitung und der Verpackung zeigt an, dass das Gerät die grundlegenden Anforderungen der R&TTE-Richtlinie 1999/5/EG erfüllt.

4 Sicherheitshinweise

4.1 Allgemeines

Bitte lessen Sie die folgenden Informationen für den sicheren und ordnungsgemäßen Gebrauch aufmerksam durch. Machen Sie sich mit allen Funktionen des Geräts vertraut. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung safer auf.

4.2 Verbrennungsgefahr

• Berühren Sie die Antenne nicht, wenn der Antennenschutz beschädigt ist. Eine Berührung der Antenne mit der Haut kann bei einer Übertragung zu einer gingefugigen Verbrennung führen.
• Batterien können Sachschäden und Verbrennungen verursachen, wenn leitende Materialien wie Schmuck, Schlüssel oder Perlenketten freiigende Anschlüsse berühren. Das Material schließt unter Umständen einen elektrischen Stromkreis (Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie achtsam im Umgang mit Akkus und Batterien, insbesondere wenn Sie diese in einer Tasche, einem Geldbeutel oder einem anderen Behälter mit metallenen Objekten aufbewahren.

4.3 Verletzungsgefahr

• Legen Sie Ihr Gerät nicht in den Bereich über einem Airbag oder in den Airbagauslösebereich. Airbags blasen sich mit großer Wucht auf. Wenn sich das Funkgerät im Airbagauslösebereich befindet und der Airbag auslöst, kann es sein, dass das Funkgerät mit großer Wucht durch die Luft geschleudert wird und damit insassen des Fahrzeugs verletzt.
• Halten Sie mit dem Sprechfunkgerät einen Abstand von mindestens 15 cm zu einem Herzschrittmacher ein.
• Schalten Sie Ihr Sprechfunkgerät(sofort aus, sobald eine Interferenz mit medizinischen Geräten auftritt.

4.4 Explosionsgefahr

• Tauschen Sie die Batterien/Akkus niemals in potenziell explosionsgeführdeten Bereichen aus. Wahrend des Einsetzens oder Entfernens der Batterien/Akkus kann es zu einem Funkenschlag kommt, der eine Explosion auslõst.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich in einem explosionsgeführdeten Bereich befinden. Ein Funkenschlag in solchen Bereichen kann eine Explosion oder einen Brand verursachen, was zu Verletzungen und sogar zum Tod führen kann.
• Werfen Sie Batterien/Akkus niemals ins Feuer, da sie explodieren konnten.

Explosionsgehrdete Bereiche sind oft, aber nicht immer eindeutig ausgewiesen. Dazu zahlen Tankbereiche, wie z. B. unter Deck auf Schiffen, Kraftstoff- oder Chemikalienüberführungen oder Aufbewährungsbereiche; Bereiche, in denen die Luft Chemikalien oder Teilchen enthalt, wie z. B. Getreide, Staub oder Metallpulver, sowie alle anderen Bereiche, in denen Sie normalerweise angewiesen werden, ihren Kraftfahrzeugmotor abzuschalten.

4.5 Vergiftungsgefahr

Bewahren Sie Batterien/Akkus außer Reichweite von kleinen Kindern auf.

4.6 Vorschriften

• In einigen Ländern ist es verboten, Ihr Sprechfunk gerät während des Steuern eines Fahrzeugs zu benutzen. Halten Sie Ihr Fahrzeug in diesen Fälle geben der Straße an, bevor Sie das Sprechfunk gerät benutzen.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich an Bord eines Flugzeugs befinden und entsprechende Anweisungen erhalten. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie und den Anweisungen der Besatzung erfolgen.
• Schalten Sie Ihr Gerät überall Dort aus, wo Aushänge es von Ohnen verlangen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise Geräte, die empfindlich auf externe Radiofrequenzen reagieren.
• Das Ersetzen oder Verändern der Antenne kann die Gerätespezifizierung verändern und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außer dem das Funkerat beschädigen.

4.7 Hinweise

• Berühren Sie die Antenne während einer Übertragung nicht, da dadurch die Reichweite beeinflusst werden kann.
• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längerere Zeit nicht verwenden.

5 Reinigung und Wartung

• Reinigen Sie das Gerät, indem Sie es mit einem weichen, feuchten Tuch abwischen. Verwenden Sie keine Reinigungsa oder Lösungsmittel für das Gerät. Diese können das Gehäuse beschädigen und ins Innere gelangen, was zu dauerhaften Schäden führen kann.
• Die Batteriekontakte konnen mit einem trockenen, flusenfrei Tuch abgewischt werden.
• Sollte das Gerät einmal nass werden, schalten Sie es aus, und entfern den Sie sofort die Batterien/Akkus. Trocknen Sie das Batteriefach mit einem weichen Tuch, um den potenziellen Wasserschaden zu minimieren. Lassen Sie das Batterie-/Akkufach über Nacht geöffnet, oder bis es vollständig getrocknet ist. Benutzen Sie das Gerät erst, wenn es vollständig getrocknet ist.

6 Entsorgung des Geräts (Umweltschutz)

Am Ende der Nutzungsdauer des Produkts darf das Gerät nicht im normalen Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur Aufbereitung elektrischer und elektronischer Geräte. Das Symbol am Gerät, in der Bedienungsanleitung und/oder auf der Verpackung weist daraufhin. Einige der Materialien des Geräts konnen wiederverwendet werden, wenn sie

an einer Recyclungstelle abgegeben werden. Mit der Verwertung einiger Teile oder Rohstoffe aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sichitte an ihre ortlichen Behörden, wenn Sie weitere Informationen über die Sammelstellen in ihrer Umgebung benötigen.

7 Betrieb eines Sprechfunkgeräts

Zur Verständigung über Sprechfunkgeräte müssen diese auf denselben Kanal und CTCSS/ DCS-Code eingestellt sein (siehe Kapitel "12.7 CTCSS (Continuous Tone Coded Squelch System)/ DCS (Digital Coded Squelch)"). Sie müssen sich auch innerhalb der Empfangsreichweite befinden (bis zu max. 10 km in offenem Gélände). Da diese Geräte frei Kanäle verwenden, teilen sich alle in Betrieb befindlichen Geräte diese Kanäle (insgesamt 8 Kanäle). Daher ist eine Privatsphäre nicht garantiert. Jede Person mit einem Sprechfunkgerät, das auf ihren Kanal eingestellt ist, kann Ihr Geschäft mithören. Mocht den Sie kommunizieren (eine Sprechverbindung erzeugen), drücken Sie die PTT-Taste.

Sobald these Taste gedrückt ist, schaltet sich das Gerät in den Sendemodus, und Sie konnen in das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus), empfangen ihre Nachricht. Zum Antwerten müssen Sie abwarten, bis die andere Seite mit dem Sprechen fertig ist. Wenn der Quittungston aktiviert ist (siehe Kapitel "12.12 Ein-/Ausschalten des Quittungstons (Roger Beep)"), sendet das Gerät am Ende jeder Übertragung einen Ton. Zum Antwerten drücken Sie einfach die PTT-Taste und sprechen in das Mikrofon.

Drücken zwei oder mehr Benutzer die PTT-Taste gleichzeitig, so wird der Empfänger nur das stärkste Signal empfangen. Alle anderen Signale werden unterrückt. Daher sollen den Sie nur ein Signal übertragen (die PTT-Taste drucken), wenn der Kanal frei ist.

Die Reichweite der Funkwellen wird stark durch Hindernisse wie beispelsweise Gebäude, Beton- und Metallstrukturten, Unebenheiten in der Landschaft, Bewaldungen, Bepflanzungen usw. beeinflusst. Das bedeutet, dass die Reichweite zwischen zwei oder mehreren Sprechfunkgeräten in einigen extremen fällen auf eine Dutzend Meter beschränkt sein kann. Sie werden schnell feststellen, dass ein Sprechfunk gerät am besten Funktioniert, wenn zwischen den Benutzern nur weniger Hindernisse vorhanden sind.

8 Erste Schritte

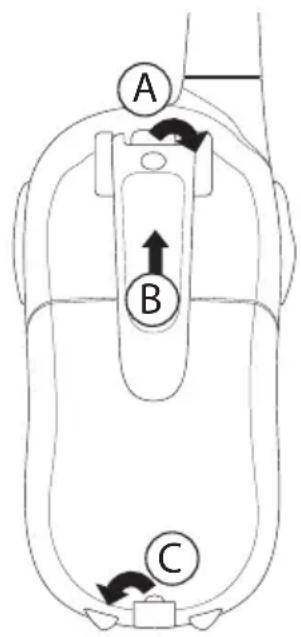

8.1 Anbringen/Entfernen des Gurtelhalters

1. Um den Görtelhalter vom Gerät zu entfernen, drücken Sie den Görtelhalter (B) in Richtung Antenne, während Sie an der Lasche des Halters (A)ziehen.
2. Wenn Sie den Gurtelhalter wieder montieren, zeit ein Klicken an, dass der Gurtelhalter eingerastet ist.

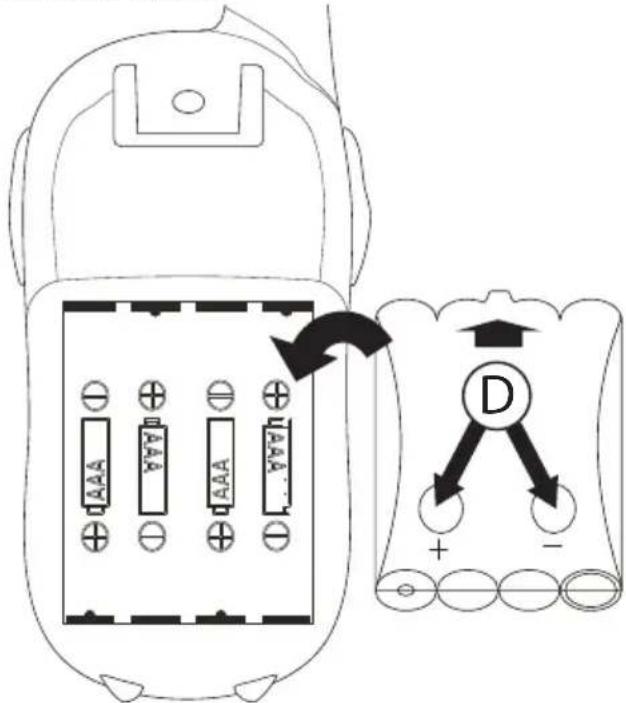

8.2 Einlagen der Batterien/Akkus

1. Entfernen Sie den Görtelhalter (siehe Kapitel "8.1 Anbringen/Entfernen des Görtelhalters").
2. Öffnen Sie die Schließlasche (C) und schiben Sie die Batterieabdeckung ab.
3. Legen Sie den wiederaufladbaren Akkupack ein. Achten Sie damit auf die angegebene Polarität. Stellen Sie sicher, dass die Metallkontakte an der Seite (D) nach außen zeigen, um einen Kontakt zur Batterieabdeckung herzustellen.
4. SchlieBen Sie das Batteriefach.
5. Montieren Sie den Gurtelhalter wieder.

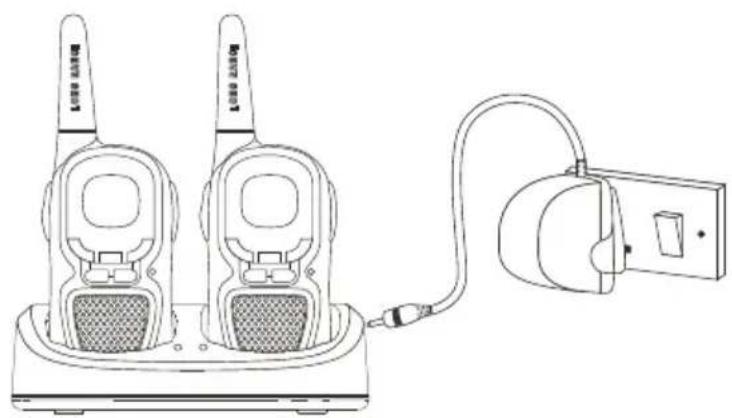

9 Laden der Akkus

Wenn die Akkus eingelegt sind,
konnen Sie sie mit der Ladestation einfach aufladen.

1. Stellen Sie die Ladestation auf eine ebene Oberfläche.
2. Stecken Sie ein Ende des mitgelieferten Netzadapters in eine leicht erreichbare Steckdose und das andere Ende in den Anschluss auf der Rückseite der Ladestation.
3. Stellen Sie das Funkgerät wie dargestellt in die Ladestation.
4. Die Lade-LED leuchtet auf, wenn das Gerät richtig eingelegt ist und aufgeladen wird.

Es dauert ungebung acht bis zehn Stunden, bis die Akkus vollständig geladen sind.

Wenn sich die Funkgeräte in der Ladestation befinden, leucht den Lade-LEDs immer, auch wenn die Akkus bereits vollständig geladen sind.

Drücken Sie nicht die PTT-Taste der Funkgeräte, wenn sie sich in der Ladestation befinden!

Schlieben Sie die Akkus nicht kurz, und verbrennen Sie sie nicht. Entfernen Sie die Akkus, wenn das Gerät längerere Zeit nicht verwendet wird.

Laden Sie keine nicht aufladbaren Batterien wie Alkali-Batterien in der Ladestation auf. Hierdurch konnen die Sprechfunkgeräte und die Ladestation beschädigt werden.

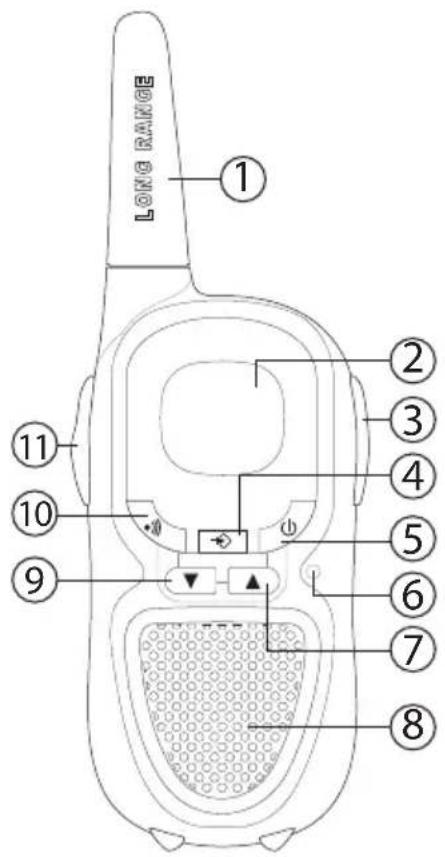

10 Beschreibung

1. Fest eingebaute Antenne
2. LCD-Display
3. Anschluss für optionale Kopfhörergarnitur und Lader
4. Menutaste

-Aufrufen der Menueinstellungen

1. Ein-Aus-Taste
2. Mikrofon

3. Nach-oben-Taste

4. Erhöhen der Lautsprecherlautstärke
   Auswahlen des nachsten Menupunkts

5. Lautsprecher

6. Nach-unten-Taste

Verringern der Lautsprecherlautstärke
-Ausbahlen des vorigen Menupunkts

1. Anruftaste
   Ruffon senden

2. Sprechtaste PTT

11 Informationen zum LCD-Display

SC TX DCS FM RX CTCSS 188 8888 MHz DCM VOX

TX TX-Symbol - Wird angezeigt, wenn ein Signal gesendet wird RX RX-Symbol - Wird angezeigt, wenn ein Signal empfangen wird III Lautstärke des Laufsprechers OM Lock-Symbol - Wird angezeigt, wenn die Tastatursperre aktiv ist II Batteriestandsanzeige VOX VOX-Symbol - Wird im sprachgesteuerten (Vox) Modus angezeigt SC Scan-Symbol - Wird angezeigt, wenn der Scan-Modus aktiv ist DCM Dual-Scan-Symbol - Wird angezeigt, wenn der Dual-Scan-Modus aktiv ist

12 Betrieb des Twintalker 9310

Die Display-Abbildungen auf den{nachsten Seitenzeigen nur die Symbole oder Anzeigeinformationen, die im Text erklart werden.

12.1 Ein-/Ausschalten des Geräts

Zum Einsatz:

• Halten Sie die -Taste zwei Sekunden lang gedrück.

Sie horen einen Signalton und im LCD-Display erscheint der aktuelle Kanal.

Zum Ausschalten:

• Halten Sie die -Taste zwei Sekunden lang gedrückt.

Sie horen einen Signalton und das LCD-Display zeigt nichts mehr an.

12.2 Batterieladezustandsanzeige/Anzeige schwache Batterie

Der Batterieladezustand wird durch die Anzahl der Quadrate im Batteriesymbol im LCD-Display angezeigt.

Batterie/Akku voll
Batterie/Akku 2/3 voll
Batterie/Akku 1/3 voll
Batterie/Akku leer

Wenn der Batterieladezustand niedrig ist, blinkt das Batteriesymbol und ein Signalton ertont, um anzuzeigen, dass die Batterien/Akkus ausgetauscht oder aufgeladen werden müssen.

Laden Sie niemals nicht aufladbare Batterien wie beispielsweise Alkali-Batterien in der Ladestation auf.

12.3 Einstellen der Laufsprecherlautstärke

• Drücken Sie die -Taste im Standby-Modus, um die Lautsprecherlautstärke zu erhöhen. Das Lautstärke-Level wird angezeigt.
• Drücken Sie die -Taste, um die Lautstärke zu verringern.

12.4 Empfangen eines Signals

Das Gerät befindet sich immer im Empfangsmodus, wenn es eingeschaltet ist und nicht sendet.

Damit andere Personen ihre Übertragung empfangen können, müssen sie denselben Kanal und CTCSS-Code oder DCS-Code eingestellt haben. (Siehe Kapitel "12.6 Wechseln des Kanals" und "12.7 CTCSS (Continuous Tone Coded Squelch System)/DCS (Digital Coded Squelch)") Sie können entweder CTCSS oder DCS verwenden, aber nicht beiden gleichzeitig.

12.5 Senden eines Signals

• Halten Sie zum Senden die PTT-Taste gedrückt. Das TX-Symbol erscheint im Display.
• Halten Sie das Gerät in einer senkrechten Position mit dem Mikrofon 10 cm vor dem Mund. Sprechen Sie in das Mikrofon.
• Lassen Sie die PTT-Taste los, wenn Sie die Durchsage beenden möchten.

Zum Kontrollieren der Kanäle verwenden Sie die Kanalüberwachungsfunktion (siehe Kapitel "12.8 Kanalüberwachung").

12.6 Wechseln des Kanals

• Drücken Sie einmal die -Taste. Die aktuelle Kanalnummer blinkt in der Anzeige.
• Drücken Sie die -Taste oder die -Tast, um den Kanal zu wechseln.
• Drücken Sie die PTT-Taste, um die Einstellung zu bestätigten und in den Standby-Modus zurückzukehren.

Wenn beim Einstellen fünf Sekunden lang keine Taste betätig wird, kehrt das Gerät in den Standby-Modus zurück.

Lizenzfreien Sprechfunkgeräten, die wie der Twintalker 9310 auf dem Frequenzband 446 MHz senden, stehen 8 Funkkanäe zur Vergebung. Falls in ihrer Nachbarschaft wie Sprechfunkgeräte im Einsatz sind, besteht die Möglichkeit, dass einige der Benutzer denselben Funkkanal verwenden.

Um zu vermeiden, dass Sie Signale von anderen Benutzern empfangen, wurden Subkanäle integriert.

Zwei Sprechfunkgeräte können nur miteinanderCOMMUNIZIEREN, wenn sie auf demselben Funkkanal senden und bereits denselben Subkanal ausgewählten haben.

Es gibt zwei Arten von Subkanälen:

Bei Verwendung von CTCSS wird ein Ton mit niedriger Frequenz (zwischen 67 und 250Hz ) zusammen mit dem Sprachsignal übertragen. Es stehen 38 verfügbare Töne zur Auswahr. Sie können aus den 38 zur Verfügung stehenden Tönen einen beliebigen auswahlen. Aufgrund der Filterung sind diese Töne im Allgemeinen nicht zu horen, sodass sie die Kommunikation nicht stären.

DCS FunktioniertähnlichwieCTCSS,aber anstatt einen kontinuierlichen Ton einer ausgewähltenFrequenz zu senden,wirddemFunksignalene digitale Datenübertragung hinzugefugt.Dieser digitale Code wird mit einer sehr niedrigen Rate von etwa 134 Bit pro Sekunde übertragen (derCodeist23Bitlang).Nur Sprechfunkgerate der jungsten GenerationunterstufenDCS.Eskonnen83verfügbareDCS-Codes verwendetwerden.Da altersedomelle nurCTCSSunterstzen,empfieht sich dieVerwendung vonDCS,um zu verhindern,dassandere Benutzer bei IhrenGesprachenmit demFunkgeratzuhoren sind.

12.7.1 CTCSS

• Drucken Sie die -Taste zweimal: "CTCSS" und der aktuelle CTCSS-Code blinken im Display.
• Drücken Sie die -Taste oder die -Taste, um zu einem anderen Code zu wechseln.
• Drücken Sie die PTT-Taste, um die Einstellung zu bestätigten und in den Standby-Modus zurückzukehren.

12.7.2 DCS

• Drücken Sie die -Taste dreimal: "DCS" und der aktuelle DCS-Code blinken im Display.
• Drücken Sie die -Taste oder die -Taste, um zu einem anderen Code zu wechseln.
• Drücken Sie die PTT-Taste, um die Einstellung zu bestätigten und in den Standby-Modus zurückzukehren.

Zum Deaktivieren von CTCSS oder DCS wahlen Sie im Menu für CTCSS oder für DCS den Code "00" aus. Wenn die Eingabe bestätigt wird, erscheint "OF" in der Anzeige.

12.8 Kanalüberwachung

Mit der Überwachungsfunktion konnen Sie schwächere Signale im aktuellen Kanal suchen.

• Drücken Sie die -Taste und die -Taste gleichzeitig, um die Kanalüberwachung zu aktivieren.
• Drucken Sie die -Taste, um die Überwachung zu beenden.

Während der Kanalüberwachung hört die Empfängerschaltung im Sprechfunkgerät keine CTCSS- oder DCS-Codes.

12.9 VOX-Ausbwahl

Das Sprechfunkgerät eignet sich für sprachaktivierte (VOX) Übertragung. Im VOX-Modus sendet das Sprechfunkgerät ein Signal, wenn es von Ihrer Stimme oder einem anderen Gerausch in Ihrer Umgebung aktiviert wird. Der VOX-Betrieb ist nicht empfehlenswert, wenn Sie Ihr Funkgerät in einer lauten oder windigen Umgebung benutzen möchten.

Der VOX-Modus wird deaktiviert, wenn Sie die PTT-Taste drucken.

• Drücken Sie die -Taste viermal. Die aktuelle VOX-Einstellung blinkt im Display und das VOX-Symbol wird angezeigt.
• Drücken Sie die -Taste, um die VOX-Empfindlichkeit zwischen 1 und 3 einzustellen (3 ist die empfindlichste Stufe).
• Drücken Sie die -Taste, bis im Display "OF" erscheint, um VOX auszuschalten.
• Drücken Sie die PTT-Taste, um die Einstellung zu bestätigten und in den Standby-Modus zurückzukehren.

12.10 Kanalsuchlauf

Der Kanalsuchlauf sicht in einer Endlosschleife in den Kanalen 1 bis 8 nach aktiven Signalen.

Sobald ein aktiver Kanal gefunden wird, haben Sie die Möglichkeit, den CTCSS-Code oder den DCS-Code zuuchen, den der Benutzer, der auf dem Kanal sendet, eingestellt hat.

12.10.1 Suchen nach einem aktiven Funkkanal

• Drücken Sie die -Taste fünfmal: "SC" und der aktuelle Kanal blinken im Display.
• Drücken Sie die -Taste oder die -Taste um den Kanalsuchlauf zu starten.

Sobald ein aktiver Kanal gefunden wird, hört der Suchlauf auf und Sie konnen die Übertragung horen.

Wenn die Übertragung auf dem gefundenen Kanal beendet wird, wird der Suchlauf automatisch fortgesetzt.

Wenn Sie die PTT-Taste drücken, während Sie einen gefundenen Kanal abhören, kehrt das Sprechfunkgerät auf dem gefundenen Kanal in den Standby-Modus zurück.

12.10.2 Suchen nach einem CTCSS-Code

Wenn ein aktiver Kanal gefunden wird, drücken Sie die PTT-Taste, um den gefundenen aktiven Kanal auszuwahlen. Nun haben Sie die Möglichkeit, nach dem vom gefundenen Benutzer verwendeten CTCSS/DCS-Code zuuchen.

• Drücken Sie die -Taste sechsmal: "SC" und "CTCSS 00" blinken im Display für den ausgewählten Funkkanal.
• Drücken Sie die -Taste oder die -Taste um den CTCSS-Suchlauf zu starten.

Sobald eine Übertragung auf dem Kanalstattfindet, wird der CTCSS-Code (falls verwendet) erkannt und angezeigt.

• Wenn Sie die PTT-Taste drücken, während Sie einen gefundenen CTCSS-Code abhören, kehrt das Sprechfunkgerät auf dem Kanal mit dem CTCSS-Code in den Standby-Modus zurück.
• Wenn kein CTCSS-Code erkannt wird, besteht die Möglichkeit, dass der Benutzer DCS gewählt hat. In dieser Fall konnen Sie nach dem DCS-Codeuchen (Abschnitt 12.10.3).

12.10.3 Suchen nach einem DCS-Code

• Drucken Sie die -Taste siebenmal: "SC" und "DCS 00" blinken im Display für den ausgewählten Funkkanal.
• Drücken Sie die -Taste oder die -Taste, um den DCS-Suchlauf zu starten.

Sobald eine Übertragung auf dem Kanal staatfindet, wird der DCS-Code (falls verwendet) erkannt und angezeigt.

Wenn Sie die PTT-Taste drücken, während Sie einen gefundenen DCS-Code abhoren, keht das Sprechfunkgerät auf dem Canal mit dem DCS-Code in den Standby-Modus zurück.

12.11 Ruftöne

Ein Ruffon weist andere darauf hin, dass Sie eine Durchsage beginnen möchten.

12.11.1 Einstellen des Ruffons

Der Twintalker 9310 verfügt über 10 Ruftöne.

• Drücken Sie die -Taste achtmal. "CA" wird angezeigt und der aktuelle Rufton blinkt.
• Drücken Sie die -Taste oder die -Taste, um einen anderen Ruffon auszuwahlen.
• Drücken Sie die PTT-Taste, um die Einstellung zu bestätigten und in den Standby-Modus zurückzukehren.

12.11.2 Senden eines Ruftons

Drücken Sie kurz auf die -Taste. Der Ruffon wird über den eingestellen Kanal gesendet.

12.12 Ein-/Ausschalten des Quittungstons (Roger Beep)

Nach dem Loslassen der PTAste sendet das Gerät einen Quittungston, um das Übertragungsende zu bestätigten.

Einstellen des Quittungstons:

• Drücken Sie die -Taste neunmal. "rO" wird angezeigt.
• Drücken Sie zum Aktivieren (ON) oder zum Deaktivieren (OF) des Quittungstons.
• Drücken Sie die PTT-Taste, um die Auswahl zu bestätigten und in den Standby-Modus zurückzukehren.

12.13 Ein-/Ausschalten des Tastentons

Wenn eine Taste gedrückt wird, horen Sie einen kurzen Ton.

Einstellen des Tastentons.

• Drücken Sie zehnmal. "tO" wird angezeigt.
• Drucken Sie zum Aktivieren (ON) oder zum Deaktivieren (OF) des Tastentons.
• Drücken Sie die PTT-Taste, um die Auswahl zu bestätigten und in den Standby-Modus zurückzukehren.

12.14 Zweikanalsuchlauf (DCM)

Im Standby-Modus ist das Sprechfunkgerät auf einen Kanal mit CTCSS/DCS-Code eingestellt. Das Sprechfunkgerät empfängt nur Signale, die auf diesen Kanal und mit diesen CTCSS/DCS-Code übertragen werden.

Mit dem Zweikanalsuchlauf (DCM) können Sie einen zweiten Kanal mit CTCSS/DCS-Code überwachen.

• Drucken Sie die -Taste elfmal. "DCM OF" blinkt im Display.
• Drücken Sie die -Taste oder die -Taste um den Kanal zu wechseln.
• Drücken Sie die -Taste, um die Kanalauswahl zu bestätigen und zur CTCSS-Ausb Wahl zu gelangen. (Drücken Sie die -Taste erneut, um zur DCS-Ausb Wahl zu gelangen.)
• Drücken Sie die -Taste oder die -Taste um den CTCSS-Code oder den DCS-Code zu wechseln.
• Drücken Sie die PTT-Taste, um die Einstellung zu bestätigten und in den Standby-Modus zurückzukehren.
• Zum Deaktivieren der Funktion wahlen Sie "OF", wenn Sie den DCM-Kanal ausgehalten.

Bei aktivierter Zweikanalabfrage wechselt das Sprechfunkgerät abwechselnd zwischen dem Standby-Kanal + CTCSS/DCS-Code und dem Zweikanal + CTCSS/DCS hin und her.

12.15 Tastensperre

• Halten Sie die -Taste drei Sekunden lang gedrück, um die Tastensperre zu aktivieren. Das Tastensperre-Symbol wird im LCD-Display angezeigt.
• Halten Sie die -Taste erneut für drei Sekunden gedrück, um die Tastensperre zu deaktivieren.

Die PTT-Taste, die -taste und die -Taste Funktionieren auch bei aktivierter Tastensperre.

12.16 Stoppuhrfunktion

Der Twintalker 9310 verfügt über eine Stoppuhr, die bis 59'59"99 zählt.

• Halten Sie die -Taste zwei Sekunden lang gedrück. Die Stoppuhrzeige erscheint im Display.
• Drücken Sie die -Taste, um die Stoppuhr zu starten.
• Drucken Sie die -Taste, um die Stoppuhr zu stoppen.
• Drücken Sie die -Taste, um die Stoppuhr auf null zurückzusetzen.
• Halten Sie die -Taste zwei Sekunden lang gedrückt, um die Stoppuhr zu deaktivieren.

12.17 Display-Hintergrundbeleuchtung

Drücken Sie zum Aktivieren der Hintergrundbeleuchtung des LCD-Displays eine beliebige Taste außer der PTT-Taste oder der •Taste.

Die Displaybeleuchtung leuchtet sechs Sekunden.

12.18 UKW-Radio

Der Twintalker 9310 verfügbar über ein integriertes UKW-Radio.

• Drücken Sie kurz die -Taste, um das UKW-Radio einzuschalten.
• Drücken Sie die -Taste oder die -Taste um die Frequenz auszuwahlen.
• Halten Sie die -Taste oder die -Taste zwei Sekunden lang gedrück, um nach einem Radiosender zuuchen.
• Drücken Sie kurz die -Taste, um das UKW-Radio auszuschalten.

Während Sie einen Radiosender horen, ist das Funkgerät weiterhin betriebsbereit. Das UKW-Radio wird ausgeschaltet, sobald ein Signal empfangen wird. Hört das Signal auf, wird das Radio wieder eingeschaltet.

Während das Radio eingeschaltet ist, können Sie weiterhin Signale senden, indem Sie die PTT-Taste oder die Taste drucken.

13 Technische Daten

Kanäle	8
Subcode	CTCSS: 38/DCS: 83
Frequenz	446,00625 MHz - 446,09375 MHz
Reichweite	Bis zu 10 km (im Freien)
Batterien	4 x AAA Alkali oder NiMh wiederaufladbarer Akkupack
Sendeleistung	=< 500 mW ERP
Modulationstyp	FM - F3E
Kanalabstand	12,5 kHz
UKW-Radio	87,5 MHz - 108 MHz
Netzteil	Eingang: 230 V AC/50 Hz - Ausgang: 9 V DC/300 mA

Channel Frequency Chart: CT Channel Frequency (MHz)	CSS Code Chart Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)
1 446,00625 0 Disabled 10	94,8 20 13	1,8 30 186,2
2 446,01875 1	67,0	11 97,4 21 136,5 31 192,8
3 446,03125 2	71,9	12 100,0 22 141,3 32 203,5
4 446,04375 3	74,4	13 103,5 23 146,2 33 210,7
5 446,05625 4	77,0	14 107,2 24 151,4 34 218,1
6 446,06875 5	79,7	15 110,9 25 156,7 35 225,7
7 446,08125 6	82,5	16 114,8 26 162,2 36 233,6
8 446,09375 7	85,4	17 118,8 27 167,9 37 241,8
		8	88,5	18 123	0 28 173,8	38 250,3
		9	91,5	19 127	3 29 179,9

DCS Code Chart No DCS code No DCS code No DCS code No DCS code
0 Disabled 21 134 42 311 68 516
1 23 22	43 43 315 64 532
2 25 23	52 44 331 65 546
3 26 24	55 45 343 66 565
4 31 25	56 46 346 67 606
5 32 26	62 47 351 68 612
6 43 27	65 48 364 69 624
7 47 28	72 49 365 70 627
8 51 29	74 50 371 71 631
9 54 30	205 51 411 72 632
10 65 31	223 52 412 73 654
11 71 32	226 53 413 74 662
12 72 33	243 54 423 75 664
13 73 34	244 55 431 76 703
14 74 35	245 56 432 77 712
15 114 36	251 57 445 78 723
16 115 37	261 58 464 79 731
17 116 38	263 59 465 80 732
18 125 39	265 60 466 81 734
19 131 40	271 61 503 82 743
20 132 41	306 62 506 83 754

14 Garantie

14.1 Garantiezeit

Die Geräte haben eine 36-monatige Garantiezeit. Die Garantiezeit beginnnt an dem Tag, an dem das neue Gerät gekauft wird. Die Garantie gilt nicht für Batterien oder Akkus (Typ AA/AAA).

Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt. Der Garantieanspruch muss durch Vorlage des Originalkaufbelegs oder einer Kopie des Kaufbelegs nachgewiesen werden, aus dem das Kaufdatum und das Gerätemodell ersichtlich sind.

14.2 Garantieausschluss

Schäden oder Defekte, die durch unsachgemäß Handhabung oder unsachgemßen Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder -zubehör entstehen, fallen nicht unter die Garantie.

Die Garantiedeckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z. B. Blitzeinschlag, Wasser, Brände oder auch jegliche Transportschäden. Wenn die Seriennummer des Gerats verändert, entfernt oder unleserlich gemacht wurde, kann kein Garantieanspruch geltend gemacht werden. Alle Garantieansprüche erlöschen, wenn das Gerät vom Käufer repariert, verändert oder umgebaut wurde.

1 Introdução

Sadan taendes eheden:

Der er to slags underkanaler:
