ML150LR - Taschenlampe Maglite - Kostenlose Bedienungsanleitung

Produkttyp	Wiederaufladbare LED-Taschenlampe
Marke	Maglite
Modell	ML150LR / ML150LRS
Abmessungen (ML150LR)	Länge 271,45 mm, Kopfdurchmesser 49,12 mm, Korpusdurchmesser 30,15 mm
Abmessungen (ML150LRS)	Länge 210 mm, Kopfdurchmesser 49,12 mm, Korpusdurchmesser 30,15 mm
Gewicht mit Akku (ML150LR)	439 Gramm
Gewicht mit Akku (ML150LRS)	317,5 Gramm
Stromversorgung	Wiederaufladbarer LiFePO4-Akku (6,4 V für ML150LR, 3,2 V für ML150LRS)
Akkutyp	Lithium-Eisenphosphat (LiFePO4), Modell MAG ML150LR (485-000-034) oder ML150LRS (485-000-075)
Laden	Ladestation mit LED-Anzeige, Eingang 12-14 VDC oder 120-240 VAC über Adapter
Ladezeit (erstes Mal)	6 Stunden für die erste vollständige Ladung
Standard-Ladezeit	ca. 2,5 Stunden (ML150LR) / 1,5 Stunden (ML150LRS) bei leerem Akku
Lichtfunktionen	5 Modi: Volle Leistung, Niedrige Intensität, Stroboskop (12 Hz), Energiesparen, Momentan
Funktionssätze	4 konfigurierbare Sätze: Allgemein, Outdoor, Law Enforcement, Taktisch
Strahleinstellung	Drehen des Kopfes (1/4 Umdrehung) von diffus zu eng
Gehäusematerial	Eloxiertes Aluminium in Luftfahrtqualität
Linse	Polycarbonat
Reflektor	Mikrostrukturiert
Abdichtung	O-Ringe und Lippendichtung, staub- und feuchtigkeitsdicht
Garantie	10 Jahre auf die Lampe, 1 Jahr auf den Akku
Wartung	Reflektor mit weicher Bürste oder Druckluft reinigen, monatlich den Akkuzustand prüfen, Dichtungen mit Öl schmieren
Sicherheitshinweise	Linse nicht blockieren, nicht in explosionsgefährdeter Atmosphäre verwenden, nicht zerlegen, Akku nicht kurzschließen
Reparierbarkeit	Nicht selbst reparieren, wenden Sie sich an ein autorisiertes Maglite-Servicecenter
Im Lieferumfang enthaltene Zubehörteile	Lampe, Ladestation, Akku, Netzadapter, 12-V-Adapter

Häufig gestellte Fragen - ML150LR Maglite

Wie lade ich die Lampe zum ersten Mal?

Legen Sie die Lampe für die erste Ladung in die Ladestation und schließen Sie sie an. Lassen Sie sie vor dem ersten Gebrauch volle 6 Stunden laden. Die LED-Anzeige der Station wird dauerhaft grün, wenn der Ladevorgang abgeschlossen ist.

Welche verschiedenen Lichtmodi sind verfügbar?

Die Lampe bietet 5 Modi: Volle Leistung, Niedrige Intensität, Stroboskop (12 Blitze pro Sekunde), Energiesparen und Momentan (funktioniert nur, solange der Knopf gedrückt wird). Diese Modi sind in 4 konfigurierbare Funktionssätze organisiert (Allgemein, Outdoor, Law Enforcement, Taktisch).

Wie reinige ich den Reflektor, ohne ihn zu beschädigen?

Berühren Sie den Reflektor nicht. Verwenden Sie eine Kamelhaarbürste oder Druckluft, um Staub zu entfernen. Bei Fingerabdrücken verwenden Sie einen Linsenreiniger mit einem fusselfreien Tuch.

Kann ich die Lampe dauerhaft auf dem Ladegerät lassen?

Ja, die Ladestation ist für die dauerhafte Aufbewahrung ausgelegt. Sie schaltet sich automatisch aus, wenn der Akku 100% geladen ist, und nimmt bei Bedarf das Laden wieder auf (Erhaltungsladung). Es besteht keine Gefahr der Überladung.

Was tun, wenn die Lampe nicht angeht?

Überprüfen Sie zuerst, ob der Akku richtig eingesetzt ist (Pluspol zum Kopf). Stellen Sie sicher, dass die hintere Kappe fest angezogen ist. Testen Sie den Ladevorgang, indem Sie die Lampe auf die Ladestation setzen: Die Anzeige sollte leuchten. Wenn nichts funktioniert, ersetzen Sie den Akku oder wenden Sie sich an den Maglite-Kundendienst.

Wie ändere ich den Funktionssatz (Allgemein, Outdoor usw.)?

Zwei Methoden: Methode 1: Schrauben Sie die hintere Kappe ab, warten Sie 2 Sekunden, halten Sie den Schalter gedrückt, während Sie die Kappe wieder aufschrauben. Die Lampe blinkt: Lassen Sie nach 1 Blinkzeichen los (Allgemein), 2 (Outdoor), 3 (Law Enforcement) oder 4 (Taktisch). Methode 2: Schalten Sie die Lampe in den Modus Volle Leistung, halten Sie den Knopf 5 Sekunden gedrückt, bis sie ausgeht, und halten Sie dann weiter, bis die Blinkzeichen erscheinen.

Welchen Akku verwenden und wo bekomme ich ihn?

Verwenden Sie ausschließlich den wiederaufladbaren Maglite-Akku LiFePO4: Modell Nr. 485-000-034 für ML150LR, Nr. 485-000-075 für ML150LRS. Kaufen Sie ihn bei Maglite oder autorisierten Händlern. Verwenden Sie niemals nicht wiederaufladbare Batterien.

Wie lagere ich die Lampe, wenn ich sie mehrere Monate nicht benutze?

Entfernen Sie den Akku aus der Lampe und bewahren Sie ihn separat in einer nicht leitenden Verpackung (z.B. Plastiktüte) auf. Decken Sie die Metallkontakte mit Isolierband ab, um Kurzschlüsse zu vermeiden. Lagern Sie den Akku an einem trockenen Ort bei Raumtemperatur.

Ist die Lampe wasserdicht?

Ja, die Lampe ist mit O-Ringen und einer Lippendichtung an der hinteren Kappe ausgestattet, die eine staub- und feuchtigkeitsdichte Abdichtung gewährleisten. Allerdings ist die Ladestation nicht wasserdicht und sollte nur in trockenen Innenräumen verwendet werden.

Was tun bei einem Akku-Leck?

Wenn Sie eine Schwellung, Verfärbung oder ein Leck bemerken, stellen Sie die Verwendung sofort ein. Tragen Sie Handschuhe, um den Akku zu handhaben. Legen Sie ihn in einen verschlossenen Plastikbeutel und wenden Sie sich an die örtlichen Behörden für das Recycling. Werfen Sie den Akku niemals ins Feuer oder in den Hausmüll.

BEDIENUNGSANLEITUNG ML150LR Maglite

Wiederaufladbares LED-Taschenlampen-System

Regelbare Lichtbündel

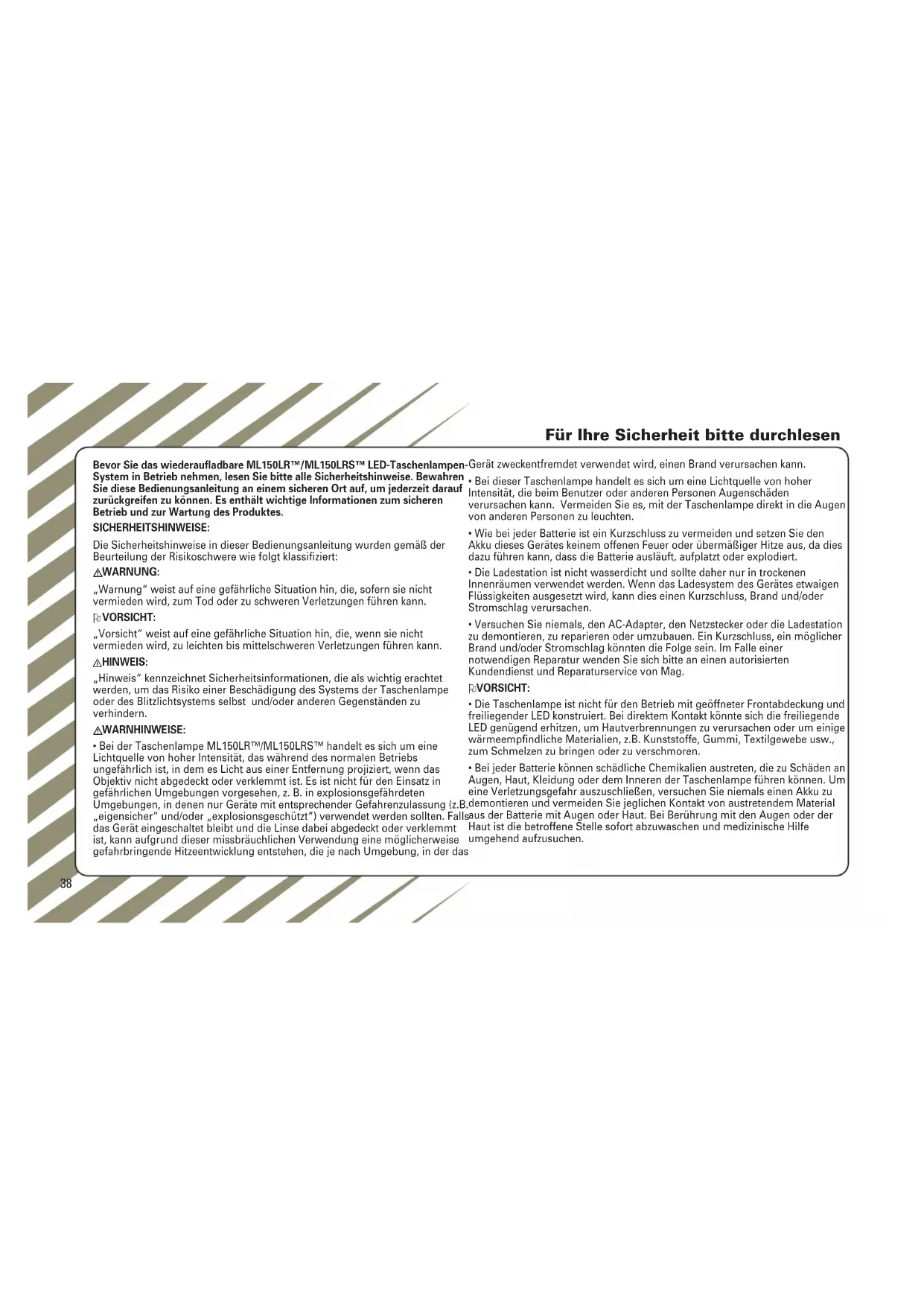

Für Ihre Sicherheit bitte durchlesen

Bevor Sie das wiederaufladbare ML150LRT™ / ML150LRS™ LED-Taschenlampen-System in Betrieb nehmen, lesen Sie bitte alle Sicherheitshinweise. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, um jederzeit darauf zurückgreifen zu können. Sie enthält wichtige Informationen zum sicheren Betrieb und zur Wartung des Produkts.

SICHERHEITSHINWEISE:

Die Sicherheitshinweise in dieser Bedienungsanleitung wurden gemäß der Beurteilung der Risikoschwere wie folgt klassifiziert:

△ WARNUNG:

"Warnung" weist auf eine gefährliche Situation hin, die, sofern sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. [21] VORSICHT:

"Vorsicht" weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten bis mittelschweren Verletzungen führen kann.

△ HINWEIS:

"Hinweis" kennzeichnet Sicherheitsinformationen, die als wichtig erachtet werden, um das Risiko einer Beschädigung des Systems der Taschenlampe oder des Blitzlichtsystems selbst und/oder anderen Gegenständen zu verhindern.

△ WARNHINWEISE:

• Bei der Taschenlampe ML150LRT™/ML150LRS™ handelt es sich um eine Lichtquelle von hoher Intensität, die während des normalen Betriebs ungefährlich ist, indem sie Licht aus einer Entfernung projiziert, wenn das Objektiv nicht abgedeckt oder verklemmt ist. Sie ist nicht für den Einsatz in gefährlichen Umgebungen vorgesehen, z. B. in explosionsgefährdeten Umgebungen, in denen nur Geräte mit entsprechender Gefahrenzulassung (z.B. „eigensicher" und/oder „explosionsgeschützt") verwendet werden sollten. Falls das Gerät eingeschaltet bleibt und die Linse abgedeckt oder verklemmt ist, kann aufgrund dieser missbräuchlichen Verwendung eine möglicherweise gefahrbringende Hitzeentwicklung entstehen, die je nach Umgebung, in der das

Gerät zweckentfremdet verwendet wird, einen Brand verursachen kann.

• Bei dieser Taschenlampe handelt es sich um eine Lichtquelle von hoher Intensität, die beim Benutzer oder anderen Personen Augenschäden verursachen kann. Vermeiden Sie es, mit der Taschenlampe direkt in die Augen von anderen Personen zu leuchten.
• Wie bei jeder Batterie ist ein Kurzschluss zu vermeiden. Setzen Sie den Akku dieses Gerätes keinem offenen Feuer oder übermäßiger Hitze aus, da dies dazu führen kann, dass die Batterie ausläuft, aufplatzt oder explodiert. Die Ladestation ist nicht wasserdicht und sollte nur in trockenen Innenräumen verwendet werden. Wenn das Ladesystem des Gerätes etwaigen Flüssigkeiten ausgesetzt wird, kann dies einen Kurzschluss, Brand und/oder Stromschlag verursachen.
• Versuchen Sie niemals, den AC-Adapter, den Netzstecker oder die Ladestation zu demontieren, zu reparieren oder umzubauen. Ein Kurzschluss, ein möglicher Brand und/oder Stromschlag könnten die Folge sein. Im Falle einer notwendigen Reparatur wenden Sie sich bitte an einen autorisierten Kundendienst und Reparaturservice von Mag.

VORSICHT:

Die Taschenlampe ist nicht für den Betrieb mit geöffneter Frontabdeckung und freiliegender LED konstruiert. Bei direktem Kontakt kann sich die freiliegende LED genugend erhitzen, um Hautverbrennungen zu verursachen oder um einige wärmeempfindliche Materialien, z.B. Kunststoffe, Gummi, Textilgewebe usw., zum Schmelzen zu bringen oder zu verschmoren. - Bei jeder Batterie können schädliche Chemikalien austreten, die zu Schäden an Augen, Haut, Kleidung oder dem Inneren der Taschenlampe führen können. Um eine Verletzungsgefahr auszuschließen, versuchen Sie niemals einen Akku zu demontieren und vermeiden Sie jeglichen Kontakt von austretendem Material aus der Batterie mit Augen oder Haut. Bei Berührung mit den Augen oder der Haut ist die betroffene Stelle sofort abzuwaschen und medizinische Hilfe umgehend aufzusuchen.

HINWEIS

Um das Risiko einer Beschädigung ihrer Taschenlampe zu reduzieren: - Verlegen Sie das Netzkabel abseits des Fußgängerverkehrs und anderer Bereiche, die Abnutzung oder Verschleiß verursachen können. - Ziehen Sie niemals am Netzkabel, wenn Sie den AC-Adapter abziehen. Ziehen Sie immer direkt am Stecker. - Verwenden Sie keine nicht aufladbaren Batterien in ihrem aufladbaren Taschenlampen-System. Verwenden Sie nur einen aufladbaren MAG® Akku (ML150LRTM Modell-Nr. 485-000-034), (ML150LRSTM Modell-Nr. 485-000-075). - Entfernen Sie den Akku bei längerer Lagerung und lagern Sie ihn getrennt in einer nichtleitenden Verpackung, z. B. einer Plastiktüte. - Bitte befolgen Sie die unter „Inspektion und Wartung“ in dieser Bedienungsanleitung aufgeführten Schritte. - Verwenden Sie ausschließlich Originalersatzteile und Zubehör für ML150LRTM/ML150LRSTM. Schließen Sie die Taschenlampe niemals an irgendwelche Anbaugeräte an, die nicht von Mag Instrument, Inc. genehmigt wurden. Eine Nichtbeachtung kann zur Beschädigung des Produktes und zum Erlöschen der Garantie führen. - Stellen Sie die Verwendung unverzüglich ein, sobald Sie Veränderungen am Akku feststellen, z. B. Anschwellen, Verfärbungen oder Auslaufen. - Laden Sie den Akku nur bei Temperaturen zwischen 32°F und 140°F (0°C und 60°C) auf, da das Laden außerhalb dieses Bereichs die Akkukapazität möglicherweise verringern kann.

KINDERSCHUTZ

• Bei diesem Produkt handelt es sich nicht um ein Spielzeug und die Verwendung durch Kinder ist nicht vorgesehen oder empfehlenswert. Bewahren Sie die Taschenlampe sowie sämtliche Zubehörteile und Komponenten außerhalb der Reichweite von Kleinkindern auf - insbesondere

Kleinteile, die für Kinder eine Erstickungsgefahr darstellen können.

BATTERIEENTSORGUNG

• Versehen Sie die Metallkontakte vor der Entsorgung mit einem Isolierband, um einen versehentlichen Kurzschluss zu vermeiden.
• Entsorgen Sie niemals einen Akku, indem Sie ihn ins Feuer werfen. Dies könnte zu einer Explosion des Akkus führen.
• Entsorgen Sie einen gebrauchten Akku niemals zusammen mit normalem Feststoffabfall, da er giftige Substanzen enthält.
• Der versiegelte Lithium-Eisen-Phosphat-Akku (LiFePO4), der zusammen mit ihrer Taschenlampe geliefert wurde, muss ordnungsgemäß recycelt oder entsorgt werden. Bitte kontaktieren Sie ihre örtliche Abfallbehörde hinsichtlich der entsprechenden Vorschriften in Bezug auf das ordnungsgemäße Recycling und die Entsorgung von Abfällen.

Mag Instrument, Inc. ist ein stolzes Mitglied der RBRC (Rechargeable Battery Recycling Corporation / Organisation für die Wiederverwendung/Entsorgung von wiederaufladbaren Batterien). Durch das Recycling von wiederaufladbaren LiFePO4-Akkus tragen Sie dazu bei, LiFePO4-Akkus von Feststoffabfällen zu trennen. Wenn Sie einen LiFePO4-Akku wegwerfen, landet er letztendlich auf einer Mülldeponie oder in einer städtischen Müllverbrennungsanlage. Durch das Recycling von gebrauchten LiFePO4-Akkus mit Hilfe des Recyclingprogramms für Batterien von Mag Instrument tragen Sie dazu bei, eine sauberere und sicherere Umgebung für nachfolgende Generationen zu schaffen. Für weitere Informationen über RBRC besuchen Sie bitte die Website www.rbrc.com

www.maglite.com

Wiederaufladbares LED-Taschenlampen-System

Inhalt

Zum Einstieg 40

Die Taschenlampe 41

Das Lademodul 42

Installation 43

Akku/Batterieaufladung

Betrieb - Das ML150LRTM/ML150LRSTM LED

Rechargeable Taschenlampensystem

voll ausnutzen. 46

Häufig gestellte Fragen 47

Störungsbehebung,

Technische Daten, Zubehör 48

Prüfung und Wartung. 48

Garantieinformationen 49

Zum Einstieg

Nehmen Sie sich ein paar Minuten Zeit, um dieses Handbuch zu lesen und sich mit dem wiederaufladbaren ML150RTRM/ML150LRSTM-LED-Taschenlampensystem vertraut zu machen, um so über Jahre hinweg eine überragende Leistung Ihrer Taschenlampe und damit Ihre Zufriedenheit zu gewährleisten.

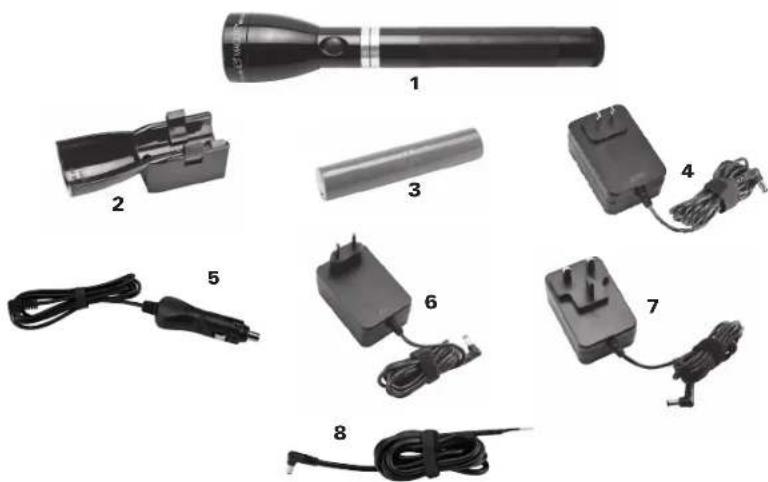

Nicht alle der folgenden 8 Teile sind im Lieferumfang eines wiederaufladbaren LED-Taschenlampen-Systems enthalten, da die Packungsinhalte von Land zu Land abweichen können. Um zu bestätigen, welche der 8 Teile in Ihrem System enthalten sind, überprüfen Sie die Verpackung, in der das System verkauft wurde.

1. Taschenlampe
2. Lademodul 3. Akku (LiFePO4)

(Zigarettenanzünder)

4. 120-V-Netzteil (USA) 5. 12-V-Ladekabel 6. 230-V-Netzteil (Europa)

7. 240-V-Netzteil (UK) 8. 12-V-Direktkabel (Zigarettenanzünder)

Diese Bedienungsanleitung beschreibt sowohl die Taschenlampe ML150LRTM als auch ML150LRSTM. Auf den Abbildungen ist ML150LRTM dargestellt.

Abschnitt 1: Die Taschenlampe

1. Kappe auf der Vorderseite - Die abnehmbare Kappe auf der Vorderseite, die auf das Gehäuse geschraubt wird, ist O-Ring-versiegelt und hält die Polycarbonat-Linse und den präzisionsgefertigten Reflektor fest, der das Herzstück des optischen Systems bildet.
2. Kopfteil - Im Kopfteil befinden sich der Reflektor und das LED-Modul. Der schnell einstellbare Lichtstrahl funktioniert durch Drehen des Kopfteils. Eine Umdrehung des Kopfteils um ca. 1/4 bewirkt, dass sich der Lichtstrahl zwischen einer breiten Flutlicht-Einstellung und einer schmalen Spotlight-Einstellung variieren lässt (Abb. 1). Um das Kopfteil entfernen zu können, müssen Sie zuerst die Kappe auf der Vorderseite und den Reflektor entfernen. Das Kopfteil ist dann frei, um am Gehäuse entlang nach unten geschoben zu werden. Dieses Vorgehen ermöglicht den Zugang zu der O-Ring-Dichtung, die in einer Rille an der Außenseite des Gehäuses in der Höhe des Kopfteils sitzt und die Gehäuse-Anordnung gegen Staub und Feuchtigkeit abdichtet.

1. Schalter – Der versiegelte, bündige elektronische Schalter ermöglicht den Zugriff auf fünf verschiedene Funktionen: Volle Leistung, niedrige Leistung, Stroboskop (12x/Sek.), Eco und Blinkfunktion Ein/Aus.
2. Seriennummer – Die individuelle Seriennummer Ihrer Taschenlampe ist zur einfacheren Identifizierung und Registrierung dauerhaft in das Gehäuse eingraviert. Bitte notieren Sie Ihre Seriennummer als zukünftige Referenz:
3. Abschlusskappe – Die Abschlusskappe ist auf das Gehäuse geschraubt und enthält den wiederaufladbaren Lithium-Eisen-Phosphat-Akku (LiFePO4). Die Abschlusskappe/Gehäuseverbindung ist durch eine Lippendichtung abgedichtet, die das Eindringen von Feuchtigkeit und Staub verhindert, wobei es jedoch das Entweichen von etwaigem Gas, das in der Taschenlampe erzeugt wird, ermöglicht. Die Abschlusskappe kann entfernt werden, um sowohl den Akku zu prüfen/zu ersetzen als auch um die Lippendichtung instand zu halten/zu ersetzen.

Abschnitt 2: Lademodul

Dieses aus Ingenieursthermoplast hergestellte Lademodul verfügt über weitere Funktionen. Die Stromzufuhr kann 12 V–14 V (Kfz-Zigarettenanzünder) oder 120 V–240 V Wechselstrom mit einem Netzteil zum Laden in Innenräumen betragen.

So entfernen Sie die Taschenlampe aus der Ladestation: Nehmen Sie die Taschenlampe, drücken Sie den Schnellentriegelungsknopf (Abb. 4A) und heben Sie sie an (Abb. 4B).

So setzen Sie die Taschenlampe wieder zurück in die Ladestation: Setzen Sie das vordere Ende der Taschenlampe in das vordere Ende der Ladestation und drücken Sie die Taschenlampe nach unten, bis sie einrastet (Abb. 5).

Sobald es an einer Wand oder in einem Fahrzeug montiert ist, werden Sie feststellen, dass die Technik zum Entnehmen und Zurückstecken der Taschenlampe in die Ladestation mit einer Bewegung funktioniert.

Der Schnellentriegelungsknopf benötigt nur sehr wenig Kraftaufwand, um die Taschenlampe von der Ladestation zu entnehmen und sie wieder zurückzustecken.

Typische Installation

1. Suchen und montieren Sie die Schale unter Verwendung der für den Standort und das Material geeigneten Schrauben und Dübel.
2. Befestigen Sie das Ende des Gleichstromkabels oder des AC-Wandlers an der Ladestation, indem Sie den runden Stecker in die Stromanschlussbuchse auf der Seite der Ladestation stecken (Abb. 6, 7 und 10).

△HINWEIS: Ziehen Sie niemals am Netzkabel, wenn Sie den AC-Adapter abziehen. Ziehen Sie immer direkt am Stecker.

VORSICHT: Stellen Sie sicher, dass das Kabel nicht eingeklemmt werden kann. Wenn das Kabel eingeklemmt wird, kann dies zu sofortigen Kurzschlüssen führen und Drähte überhitzen, dadurch Kunststoff schmelzen und somit eine Brandgefahr darstellen.

Ladekabelbuchse

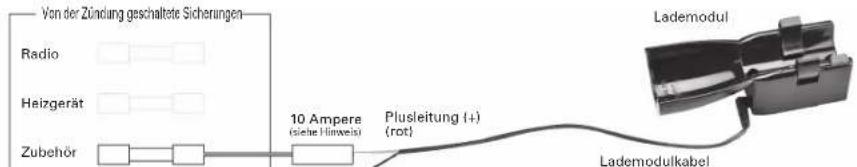

Direktkabel - Automobilinstallation nur für 12 V-14 V (nicht für 24-V-Systeme)

Zur Vereinfachung der Direktverdrahtung des niederspannungssystems steht ein 6-Zoll-Netzkabel als Zubehör zur Verfügung (Abb. 7). MAG Instrument empfiehlt die Verwendung eines Schaltkreises, der über die Zündung geschaltet wird (abgesichert mit 10 oder 15 A-Sicherungen). In den meisten Fällen handelt es sich hierbei um die Radio- oder Zubehörsicherung. Die Plusleitung (+) (rot) ist mit dem Sicherungsausgang verbunden, und der Zuteilungsdraht für das Massekabel (-) (schwarz) sollte an einem Metallteil der Karosserie befestigt werden, das als Erdungsleitung für den Akku dient.

Abb.7

Hinweis: Um einen größtmöglichen Schutz für Ladestation und Fahrzeug zu gewährleisten, wird empfohlen, dass eine Träger 10 Ampere Sicherung in die Plusleitung (+) (rot) eingebaut wird.

Abschnitt 4 Akku

Der erste Ladevorgang des Akkus ist sehr wichtig!

Er wurde im unaufgeladenen Zustand verpackt, um Frische sicherzustellen und Betriebsprobleme während der Lieferung zu vermeiden. Für den optimalen Betrieb der Taschenlampe muss der Akku vor der ersten Inbetriebnahme volle 6 Stunden lang aufgeladen werden.

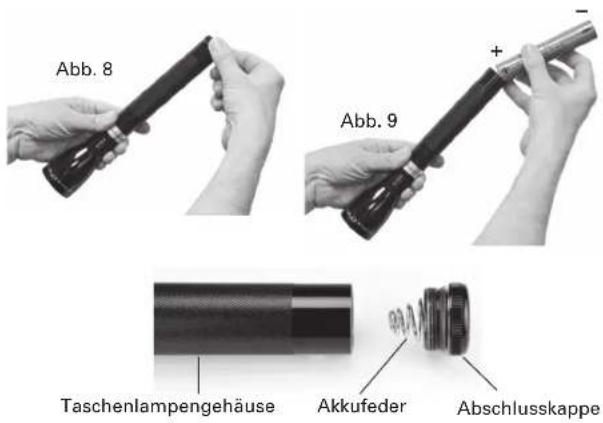

Installation des Akkus

Lieferung des Akkus außerhalb der Taschenlampe: Die Taschenlampe aus dem Lademodul entnehmen, die Abschlusskappe abschrauben (Abb. 8) und den Akku (A 9) in das Gehäuse einführen. Der positive Pol (+) des Akkus, der vorspringende Pol, zuerst in das Gehäuse einführen. Anschließend die Abschlusskappe wieder aufschrauben und festziehen.

HINWEIS: Das große Ende der Akkufeder muss in die Abschlusskappe einschnappen.

Der erste Ladevorgang

1. Schließen Sie das Gleichstromkabel oder das Netzteil an das Lademodul an. (Abb. 10).
2. Stecken Sie den Stecker in die Wandsteckdose (bei Betrieb über ein Netzteil) oder in eine Gleichstromquelle.
3. Vergewissern Sie sich, dass die LED-Anzeige der Ladestation GRÜN leuchtet (nähere Erläuterungen zu den Farben der LED-Anzeigen finden Sie auf der nächsten Seite).
4. Stellen Sie sicher, dass die Endkappe der Taschenlampe fest verschlossen ist.
5. Setzen Sie die Taschenlampe in das Lademodul ein.

WARNUNG: Wie bei jeder Batterie ist ein Kurzschluss zu vermeiden und setzen Sie die Batterie des Gerätes keinem offenen Feuer oder übermäßiger Hitze aus, da das dazu führen kann, dass die Batterie ausläuft, aufplatzt oder explodiert. HINWEIS: Entfernen Sie den Akku bei längerer Lagerung und lagern Sie ihn getrennt in einer nichtleitenden Verpackung, z. B. einer Plastiktüte. Versehen Sie die Metallkontakte vor der Entsorgung mit einem Isolierband, um einen versehentlichen Kurzschluss zu vermeiden.

Abschnitt 4 Batterieaufladung

Nach der erstmaligen Aufladung (6 Stunden) beträgt die Gesamtzeit zum vollständigen Aufladen einer komplett leeren Batterie ca. (ML150LRTM-2,5 Stunden) (ML150LRSTM-1,5 Stunden).

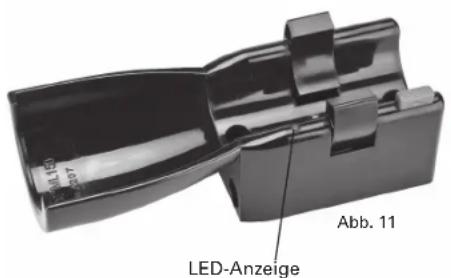

Das Lademodul ist mit einer LED-Anzeige ausgestattet, die den Batterieladestatus durch Blinken und Farbwechsel anzeigt, wie in der folgenden Tabelle zu sehen ist.

Definitionen Lademodus:

• Ladevorgang: Der Akkuladestand liegt unter 80 % und lädt sich schnell in bis zu 6 Stunden auf (maximale Ladezeit für einen tiefentladenen Akku). Die typische Ladezeit beträgt (ML150LRTM-2,5 Stunden) (ML150LRSTM-1,5 Stunden).
• Aufladen/Wartung: Der Akkuladestand liegt bei (oder über) 80 % und wird langsam aufgeladen.
• Leerlauf: Der Akkuladestand liegt bei 100 % und der Ladevorgang wurde beendet oder es leuchtet kein Licht auf der Ladestation.
• Störung: Eingang/Ausgang der Ladestation. Die Spannung liegt entweder unter dem Mindestwert für den Normalbetrieb, es wurde ein Kurzschluss festgestellt oder es ist ein Bauteilversagen aufgetreten.

ML150LRTM/ML150LRSTM - FUNKTIONEN DER LADESTATION
Batteriezustand Lademodus LED-Anzeige
0 - 80% Ladevorgang Orange
> 80% Aufladen/Wartung Grün blinkend
100% - Kein Licht Ruhestellung Grün
Unbekannt Störung Rot blinkend

Betrieb - Das ML150LR™/ML150LRS™ LED Rechargeable Taschenlampensystem voll ausnutzen

Bedienung des Schalters

Die Funktionssätze Ihrer Taschenlampe und die Funktionen innerhalb jedes Satzes.

Die ML150LRTM/ML150LRSTM-LED-Taschenlampe enthält eine leistungsstarke neue Elektronik, die Ihnen fünf verschiedene Funktionen zur Auswahl stellt. Weil nicht alle Funktionen für alle Benutzer gleichermaßen wichtig sind, bietet die ML150LRTM/ML150LRSTM-LED eine Reihe von KONFIGURIERBAREN

FUNKTIONSSÄTZEN, durch die Sie Einstellungen PERSONALISIEREN können, um so SCHNELLSTEN ZUGRIFF auf die FUNKTIONEN zu erhalten, DIE SIE AM HÄUFIGSTEN VERWENDEN. Die vier verfügbaren Funktionssätze werden in der folgenden Funktionsübersicht dargestellt.

Die fünf verschiedenen Funktionen sind: Volle Leistung, Sparmodus, Blitzlicht (blinkt 12-mal pro Sekunde), Eco und augenblickliche Ein/Ausschaltung (Lampe leuchtet nur, wenn die Taste gedrückt gehalten wird). Nicht alle diese Funktionen sind für jeden Benutzer gleich

Function Set 1 GENERAL (Datuit)	2 OUTDOOR	3 LAW ENFORCEMENT	4 TACTICAL
Volle Leistung	Volle Leistung	Kurz	Kurz
Sparmodus	Sparmodus	Volle Leistung	Volle Leistung
Eco	Blitzlicht	Eco	Blitzlicht

wichtig. Daher sind diese Funktionen in Funktionsgruppen aufgeteilt, damit Sie Ihre Taschenlampe personalisieren und an Ihre Bedürfnisse anpassen und somit so konfigurieren können, dass Sie schnellsten Zugriff auf die Funktionen erhalten, die am besten zu Ihren Präferenzen passen.

Wie Sie innerhalb eines Funktionssatzes eine Funktion auswählen können - „Schnellblick“-Methode

Die zur Verfügung stehenden Funktionssätze und die Funktionen innerhalb eines jeden Funktionssatzes werden in der Funktionssätze-Tabelle gezeigt.

Sobald die LED-Taschenlampe ML150LRTM/ML150LRSTM aus der Verpackung genommen wird, wird sie auf die Einstellfunktion 1 (Standardeinstellung) gesetzt (Einstellfunktion 1 in der grafischen Darstellung). Wenn Sie nur diese drei Funktionen benötigen (volle Leistung, niedrige Leistung und Eco), müssen Sie nie etwas ändern. Sie können mit Hilfe der "Quick Click"-Methode eine dieser Funktionen auswählen: Schalten Sie die Taschenlampe mit einem Quick Click ein und sie wird mit der Funktion "volle Leistung" eingeschaltet. Schalten Sie das Gerät aus und schalten Sie es mit zwei Quick Clicks ein (etwa so schnell, wie Sie "Click Click" sagen würden) und es schaltet sich mit der Funktion "niedrige Leistung" ein. Schalten Sie das Gerät aus und schalten Sie es mit drei Quick Clicks ein (etwa so schnell, wie Sie "Click Click Click" sagen würden), und Sie erhalten die Eco-Funktion.

Das Auswählen einer Funktion in einem der anderen Einstellfunktionen funktioniert auf die gleiche Weise - beginnend mit dem Ausschalten der Taschenlampe und durch Aufrufen der gewünschten Funktion, indem Sie 1, 2 oder 3 Quick Clicks anwenden, wie dies in der grafischen Darstellung zu sehen ist. Wenn Sie sich beispielsweise in der Funktion "im Freien" (Einstellfunktion 2) befinden und die Funktion "Stroboskop" auswählen möchten, beginnen Sie mit dem Ausschalten der Taschenlampe, wenden die drei Quick Clicks an und Ihre Taschenlampe wechselt in die Funktion der stroboskopischen Beleuchtung.

Wechseln von einem Funktionssatz zum anderen

Die Einstellfunktion 1 gilt als Standardeinstellung für Ihre ML150LRTM/ML150LRSTM LED-Taschenlampe. Wenn Sie diese Einstellung beibehalten möchten, müssen Sie überhaupt nichts tun. Die Einstellfunktion 1 tritt immer automatisch in Kraft, wenn sie nicht geändert wird. Wenn Sie eine andere Einstellfunktion auswählen möchten, gehen Sie folgendermaßen vor:

METHODE

1. Schrauben Sie die Verschlusskappe soweit aus dem Zylinder heraus, dass die Taschenlampe sich nicht einschalten lässt. (Anmerkung: Es kann erforderlich sein, die Verschlusskappe vollständig vom Zylinder zu entfernen).

Betrieb - Das ML150LR™ LED Rechargeable Taschenlampensystem voll ausnutzen

1. Warten Sie 2 Sekunden.
2. Drücken Sie den Einschaltknopf und halten Sie ihn gedrückt.
3. Halten Sie den Einschaltknopf weiter gedrückt und schrauben Sie die Verschlusskappe weiter auf, bis sie fest sitzt.
4. Halten Sie den Einschaltknopf weiterhin gedrückt. Nach etwa 4 Sekunden wird die Taschenlampe anfangen zu blinken.
5. Die Anzahl der Blinksignale zeigt den neu ausgewählten Funktionssatz an.

1. Um einen neuen Funktionssatz auszuwählen, lassen Sie den Einschaltknopf nach der entsprechenden Anzahl von Blinksignalen los (Loslassen nach einem Blinken wählt Funktionssatz #1 aus; Loslassen nach zweimal Blinken wählt Funktionssatz #2 aus; Loslassen nach dreimal Blinken wählt Funktionssatz #3 und Loslassen nach viermal Blinken Funktionssatz #4 aus). Ihre Auswahl eines Funktionssatzes bleibt bestehen, bis Sie das oben beschriebene Verfahren wiederholen. (Schauen Sie sich unser Demo-Video auf www.maglite.com an)

• Klicken Sie die Taschenlampe in den Modus "HIGH" und halten Sie den Knopf für fünf Sekunden lang gedrückt. HINWEIS: Wenn die Taschenlampe derzeit für die Einstellfunktion 1 oder 2 eingestellt ist, wird der Benutzer aus dem Modus "OFF" beginnen, einmal klicken und anhalten. Wenn die Taschenlampe derzeit für die Einstellfunktion 3 oder 4 eingestellt ist, wird der Benutzer aus dem Modus "OFF" beginnen, zweimal klicken und anhalten.
• Nach fünf Sekunden wird die Taschenlampe für 0,25 Sekunden ausgeschaltet und dann wieder eingeschaltet, um anzuzeigen, dass die Taschenlampe nun entriegelt ist. Die Einstellfunktion kann beim Ausschalten und ohne Lockern der Abschlusskappe (traditionelle Methode) geändert werden.
• Lassen Sie die Taste jederzeit los.

SCHRITT 2

• Klicken und halten Sie die Taste für fünf Sekunden lang gedrückt.
• Nach fünf Sekunden erlischt das Licht. Halten Sie den Knopf jedoch weiterhin gedrückt.
• Nach drei Sekunden beginnt das Licht in aufeinanderfolgenden Mustern zu blinken, die eine bestimmte Einstellfunktion repräsentieren. Ab diesem Moment an ist alles dasselbe wie bei der traditionellen Methode.

HINWEIS: Bei einmaligem Blinken befinden Sie sich in der Einstellfunktion 1

(ALLGEMEIN). Lassen Sie die Taste los, um diese Einstellung zu speichern.

Bei zweimaligem Blinken befinden Sie sich in der Einstellfunktion 2 (IM FREIEN).

Lassen Sie die Taste los, um diese Einstellung zu speichern.

Bei dreimaligem Blinken befinden Sie sich in der Einstellfunktion 3 (LAW

ENFORCEMENT). Lassen Sie die Taste los, um diese Einstellung zu speichern.

Bei einmaligem Blinken befinden Sie sich in der Einstellfunktion 4 (ALLGEMEIN).

Lassen Sie die Taste los, um diese Einstellung zu speichern.

HINWEIS: Um eine Tiefentladung des wiederaufladbaren LiFePO4-Akkus zu vermeiden, schalten Sie die Taschenlampe immer aus, wenn der Lichtstrahl der Taschenlampe beginnt, matt zu werden. Ein matter Lichtstrahl ist ein Anzeichen dafür, dass der Akku aufgeladen werden muss.

Punktstrahler und Flutlicht

Die schnell fokussierende Punktstrahler/Flutlicht-Funktion kann anhand einer einfachen Verdrehung des Taschenlampenkopfs betätigt werden.

Häufig gestellte Fragen

F: Wie lange kann die Taschenlampe im Lademodul und im Ladezustand verbleiben, ohne verwendet zu werden?

A: Auf unbestimmte Zeit. Die Ladestation ist dazu geeignet, dass Sie Ihre Taschenlampe sicher und dauerhaft eingesteckt lassen können. Da sich die Ladestation automatisch abschaltet, wenn erkannt wird, dass die Taschenlampe vollständig aufgeladen wurde, müssen Sie sich keine Sorgen machen, dass die Taschenlampe überladen wird. Wenn die Taschenlampe über einen langen Zeitraum in die Ladestation eingesteckt ist und dabei einen Teil ihrer Ladung verliert, erkennt die Ladestation dies ebenfalls und führt eine „zusätzliche Aufladung“ durch. Die Aufladung wird jedoch angehalten, sobald die Ladung wieder 100% erreicht hat. Die Ladestation kann die Taschenlampe nicht überladen.

F: Wenn sich Staub auf dem Reflektor ansammelt, wie kann ich ihn entfernen, ohne den Reflektor zu beschädigen?

A: Reflektor nicht berühren. Verwenden Sie vorsichtig einen Kamelhaarpinsel oder ein Druckluftspray zur Reinigung, wie es auch für Computer und Elektronikgeräte eingesetzt wird. Verwenden Sie die gleiche Sorgfalt, die Sie für eine Präzisionskameralinse verwenden würden.

F: Wie entferne ich Fingerabdrücke vom Reflektor?

A: Mit Objektivreiniger und einem fusselfreien Tuch.

Störungsbehebung, Technische Daten und Zubehör

Wenn Sie Fragen haben oder Hilfe benötigen, kontaktieren Sie unsere Garantie-/Reparaturstelle unter 01 [phone].

Problem

Taschenlampe:

Funktioniert nicht

Ursache/Beseitigung

1. Vergewissern Sie sich, dass der Akku mit positivem (+) Pol in Richtung Kopfteil der Taschenlampe eingelegt ist.
2. Achten Sie darauf, dass das große Ende der Akkufeder in die Abschlusskappe eingerastet ist.
3. Abschlusskappe festschrauben - Stellen Sie sicher, dass der nicht beschichtete Bereich der Abschlusskappe sauber ist. Siehe Abbildung 12.

Ist der Akku aufgeladen? 1. Akkuladezustand prüfen: Taschenlampe in das Lademodul einlegen. Bei abgeschalteter Taschenlampe muss die Lademodul-LED aufleuchten (siehe Seite 44). 15 Minuten lang laden ... LED prüfen. Wenn sie aufleuchtet (auch nur momentan), aufladen; wenn nicht, Akku ersetzen.

Akku-Stäbe auswechseln: 1. Taschenlampe an Mag Instrument zurückenden (siehe Garantiebestimmungen). Funktioniert unregelmäßig: 1. Akkugehäuse auf Defekte hin untersuchen.

1. Fremde Partikel im Kolbeninnern.

Fehlender Fokus: Ladegerät/Ladestation: Die LED-Anzeige leuchtet nicht.

1. Fremde Partikel im Kolbeninnern.
2. Die LED ist beschädigt.
3. Abschlusskappe festziehen.
4. Steckverbindungen zum

Netzteil prüfen.

1. Stecker zur Stromquelle prüfen.
2. Ist das große Ende der

Akkufeder in die

Abschlusskappe

eingeschnappt.

Prüfung und Wartung

Akku – siehe Abschnitt Warnhinweise für weitere Informationen. Entfernen Sie den Akku in regelmäßigen Abständen (etwa monatlich) aus der Taschenlampe und prüfen Sie ihn visuell auf Anzeichen von Gasaustritt oder das Auslaufen von Chemikalien. Anzeichen für Leckagen sind Verfärbungen der Kunststoffhülle oder weißes faseriges Material am oberen Bereich (Pluspol/knopfförmiges Ende) jeder Zelle. Ein weiteres Anzeichen wäre eine beulenartige Verformung des Bodens (Minuspol/flaches Ende) der Zelle. Wenn diese Anzeichen ersichtlich sind, muss der Akku ausgetauscht werden, um chemische Schäden an der Innenseite der Taschenlampe zu verhindern. Siehe Einjahresgarantie Akku für weitere Informationen bezüglich der Garantiedeckung.

Lagerung eines voll aufgeladenen Akkus – Falls die Taschenlampe für längere Zeit (über drei Monate) nicht verwendet wird, empfiehlt es sich, den Akku aus der Taschenlampe zu entfernen, um durch auslaufende Chemikalien (Batteriesäure) verursachte Schäden zu vermeiden. Elektrische Kontakte – Die blanken Metalloberflächen zwischen Abschlusskappe und Taschenlampenkolben müssen von Zeit zu Zeit gereinigt

Taschenlampe

Gehärtetes Gehäuse aus Aluminiumlegierung. Finish: hartes eloxiertes Luftfahrtaluminium, Typ III, innen und außen. Länge: ML150LR™ - 10-11/16" (271,4 mm) / ML150LRS™ - 8-1/4" (210 mm). Gewicht, einschließlich Akku: ML150LRT™ - 15,5 oz. (439 Gramm) / ML150LRST™ - 11,2 oz. (317,51 Gramm). Kopfdurchmesser: 49,12 mm. Kolbendurchmesser: 30,15 mm. Eine eingravierte Seriennummer

dient der Registrierung und Identifizierung. Komplett abdichtender D-Ring. Wiederaufladbarer 6,4V-ML150LR™ / 3,2V-ML150LRS™ Lithium-Eisen-Phosphat-Akku (LiFePO4). Polycarbonat-Linse. Mikropolierter Reflektor. Gebautes Randeldesign. Einstellbarer Lichtstrahl von Spot auf Flutlicht (Einstellung) bei Drehung auf "Flutlicht-Einstellung". 120-240 Volt Wechselstrom 50/60 Hz. ca. A hinterlüftung des Kopfes: Buchwandelhonorare? Durchgewidmet? Korrosionsbeständige Beschichtung?

werden, um guten elektrischen Kontakt zu gewährleisten. Darüber hinaus muss die Abschlusskappenfeder sauber gehalten werden. O-Ring-Dichtungen und Schraubengewinde – Um zu verhindern, dass Dichtungen austrocknen, sowie um sicherzustellen, dass Schraubgewinde sich problemlos drehen lassen, muss man zwei bis drei Mal pro Jahr auf diese Oberflächen einige Tropfen sauberes Schmieröl oder Petrolat auftragen. Eloxiertes Finish – Die schützende Oberflächenbehandlung der Taschenlampe ist äußerst widerstandsfähig, doch führt die Einwirkung von Sonnenlicht, Wasser, Chemikalien, Gasen usw. im Laufe der Zeit zum Verlust von Glanz, zur Verfärbung und schließlich gar zur Zerstörung des Finishs. Harte Umweltbedingungen sollen so weit wie möglich vermieden werden.

12-V-Ladekabel (Zigarettenanzünder)

Den Gleichstromkabeladapter in die Öffnung des 12 V-14

V Zigarettenanzünders einstecken. Den Adapter bei

abgeschaltetem Motor nicht für längere Zeit eingesteckt

lassen, um die Autobatterie nicht unnötig zu entleeren.

Dieser Adapter ist nur für 12-14-Volt-Systeme ausgelegt.

Volt-Systeme ausgelegt. Verwenden Sie ihn nicht

zum Anschluss an einen 24-Volt-Stromkreis, da dies zu einer

übermäßigen Wärmeentwicklung führt und dadurch einer

möglichen Brand auslösen und elektrische Komponenten

120-240-V-Netzteil (Innenbetrieb)

Nachdem Sie das Lademodul an einem geeigneten Standort

angebracht haben, stecken Sie das Netzteil in eine

entsprechende 120-240-V-Steckdose.

Hinweis: Die gesamte verwendbare Kabellänge beträgt etwa 1,8 m.

Eingeschränkte Zehnjahresgarantie für Taschenlampensystem / Eingeschränkte Einjahresgarantie für aufladbaren Akku

MAG INSTRUMENT, INC. ("Mag") garantiert dem Originalbesitzer, dass das ML150LRTM/ML150LRS RECHARGEABLE TASCHENLAMPENSYSTEM ("SYSTEM") in Bezug auf Teile und Ausführung frei von Mängeln ist. Diese Garantie gilt für die Taschenlampe und andere Komponenten des Systems (mit Ausnahme des mitgelieferten Akkus) für 10 Jahre ab Original-Kaufdatum. Für den Akku gilt die Garantie für ein Jahr ab Kaufdatum. Die Garantie gilt ohne Registrierung. Mag oder ein autorisiertes Mag-Service-Center repariert die Taschenlampe bzw. die Systemkomponente oder kann diese nach eigenem Ermessen kostenlos ersetzen. Die Garantie tritt an Stelle aller anderen ausdrücklichen oder stillschweigenden Garantien oder Bedingungen.

Ausschluss: Diese Garantie gilt nicht für ein Ausbrennen der LED und/oder Ausfälle von LED-Modulen bzw. Beschädigung oder Ausfall des Systems oder einer Komponente davon aufgrund von Veränderung, Produktmissbrauch, mangelnder Wartung oder durch Auslaufen eines Akkus mehr als ein Jahr nach Kaufdatum. (Produktmissbrauch beinhaltet, ist aber nicht beschränkt auf den Einsatz einer nicht wiederaufladbaren Batterie oder eines Akkus, bei dem es sich nicht um einen Mag®-Akku oder ein technisches Äquivalent handelt.)

Mag lehnt jegliche Verantwortung für Schäden oder Folgeschäden ab. Manche Gerichtsstände erlauben den Ausschluss oder eine Begrenzung gesetzlicher Gewährleistungen, indirekter oder Folgeschäden und/oder Beschränkungen der Übertragbarkeit nicht; somit treffen die oben genannten Einschränkungen und Ausschlüsse nicht zwingend auf Sie zu. DIESE GARANTIE BEEINFLUSST DIE GESETZLICHEN VERBRAUCHERRECHTE NICHT.

Wann und wie ein Garantieanspruch geltend gemacht wird: Bevor Sie die Taschenlampe oder eine andere Systemkomponente für Serviceeingriffe einschicken, vergewissern Sie sich, dass Sie alle Schritte unternommen haben, die im Abschnitt „Störungsbehebung“ des Handbuchs für Ihr ML150LRTM/ML150LRSTM Rechargeable Taschenlampensystem aufgeführt sind. Wenn Sie all diesen Schritten gefolgt sind und die Taschenlampe oder Systemkomponente dennoch nicht funktioniert, gehen Sie folgendermaßen vor: 1. Senden Sie bei Versagen des aufladbaren Akkus mehr als ein Jahr nach Kaufdatum die Stablampe bzw. Komponente nicht an Mag zurück, sondern ersetzen Sie den Akku. Ersatzakkus sind direkt bei Mag oder bei den beiden Händlern, die Mag Stablampen führen, erhältlich. 2. Für Rücksendungen unter Garantiebedingungen: Senden Sie die Taschenlampe oder die betroffene Komponente (porto- bzw. versandkostenfrei) an Mag Instrument, 2001 South Hellman Avenue - 50600, Ontario, California, USA 91761-8019, Attention: Warranty/Repair Department, oder an ein autorisiertes Mag-Kundendienst-Service-Center. Erkundigen Sie sich bei Ihrem Einzelhändler nach der Adresse eines autorisierten Mag-Kundendienst-Service-Centers. In Ihrem eigenen Interesse und zur raschen Abwicklung etwaiger Reklamationen gegenüber der Post empfehlen wir, das Paket zu versichern und per Einschreiben oder per Einschreiben mit Rückschein zu versenden.

Diese Garantie gesteht Ihnen bestimmte gesetzliche Rechte zu, und Sie haben eventuell auch andere Rechte, die von Land zu Land, Staat zu Staat und von Provinz zu Provinz variieren. Sollte eine Leistung dieser Garantie durch die Gesetze eines bestimmten Gerichtsstands verboten sein, gilt diese Leistung als null und nichtig, der Rest dieser Garantie bleibt in vollem Umfang in Kraft. Um Ihre neue Mag®-Taschenlampe zu registrieren, besuchen Sie unsere Website unter www.maglite.com. Auf der Startseite wählen Sie einzeln „Register Your Flashlight“ (Registrieren Sie Ihre Taschenlampe). Registrierung ist für die Garantiedeckung nicht erforderlich.
