BEDIENUNGSANLEITUNG PowerBox Plus 28L 12V230V CAMPINGAZ

3.1. 12 V Anschluss Schlieβen Sie das Kabel an dem markierten 12V Stecker der Kühlbox an. (Zeichnung C1) Schlieβen Sie danach das andere Ende des Kabels (Zeichnung C2) an den Zigarettenanzünder oder jeden anderen 12V-Netzanschluss an. (Zeichnung D) Für Modelle mit Batteriewächter: siehe spezielle Bedingungen in 4.1.1. 3.2. 24 V Anschluss Falls Sie über eine 24 V Batterie verfügen (LKW, einige Allradantriebsfahrzeuge), schließen Sie das Kabelende (Zeichnung C2) an einen separat erhältlichen 24 V /12 V Konverter an. 3.3. LED (Zeichnung F) Die grüne LED leuchtet auf (Zeichnung F1), wenn die Kühlbox sich in der Betriebsart “kalt” befindet. Die rote LED leuchtet (Zeichnung F2), wenn die Spannung der Kfz-Batterie unter 11,5 V absinkt und das thermoelektrische System der PowerBox

abgeschaltet wird (für weitere Angaben siehe Abschnitt 4.1.1.). 3.4. 230 V~ Anschluss (12V / 230V~ Kontinentaleuropa- und UK-Modell mit eingebautem Transformator) Die 12 V/230 V-Modelle haben einen eingebauten 230 V/12 V-Transformator, der Ihnen ermöglicht, den Kühler direkt an eine Netzsteckdose anzuschließen. Verbinden Sie das Wechselstrom-Kabel mit dem mit 230 V gekennzeichneten Stecker (Zeichnung C3). Dann stecken Sie den Wechselstrom-Stecker in eine 230 V-Stromversorgung (Zeichnung C4).

Zur Verbesserung des Wärmeverhaltens bei Reisen, Camping, im Hotel oder zu Hause empfehlen wir dringend, Ihren Kühler mit einer Stromquelle zu verbinden und einige Stunden vor der Abreise zu betreiben. Nehmen Sie Nahrung aus dem Kühlschrank und füllen Sie den Kühler erst im letzten Moment.

4.1. AUSSTATTUNG UND VERWENDUNG

- Zur Nutzung beim Camping geeignet. - Dieses Gerät ist für die Anwendung im Haushalt und ähnliche Anwendungen bestimmt.

4.1.1. AUSSTATTUNG: Batteriewächter

Der Batteriewächter prüft ständig den Ladezustand der Kfz- Batterie und schützt somit ständig sowohl Ihre Batterie als auch Ihr Fahrzeug.

1. Starten Sie den Motor bevor Sie die Kühlbox an den

Zigarettenanzünder anschlieβen.

2. Nach dem Abschalten des Motors: Sie schalten den Motor

ab. Der Batteriewächter kontrolliert die Spannung der Batterie und schaltet die thermoelektrische Kühlung automatisch aus, sobald die Spannung unter 11,5 Volt absinkt. Die rote LED leuchtet nun rot (Zeichnung F2). In Abhängigkeit des Batterietyps und der Ladekapazität, erfolgt das Umschalten der thermoelektrischen Kühlung nach wenigen Minuten. Das thermoelektrische System Ihrer Kühlbox wird erst mit dem erneuten Starten des Motors wieder eingeschaltet.

3. Wenn die Autobatterie die Spannungsgrenze erreicht:

entfernen Sie den Stecker der Kühlbox aus dem Netzanschluss Ihres Wagens, starten Sie den Motor und warten Sie einige Minuten bevor Sie die Kühlbox wieder einstecken. Falls Sie in der 230 V ~ Betriebsart einen anderen Transformator verwenden, als den CAMPINGAZ

Euro Transformator 230 V ~/12 V , kann der Batteriewächter das Einschalten der Kühlbox verhindern. Dies ist durch die Netzspannungsschwankungen (230 V ± 10 %) bedingt oder durch eine zu geringe Leistung Ihres Transformators. Verwenden Sie stattdessen den Campingaz

Euro Transformator 230V / 12V mit dem "Autoswitch"-System und Ihre Campingaz

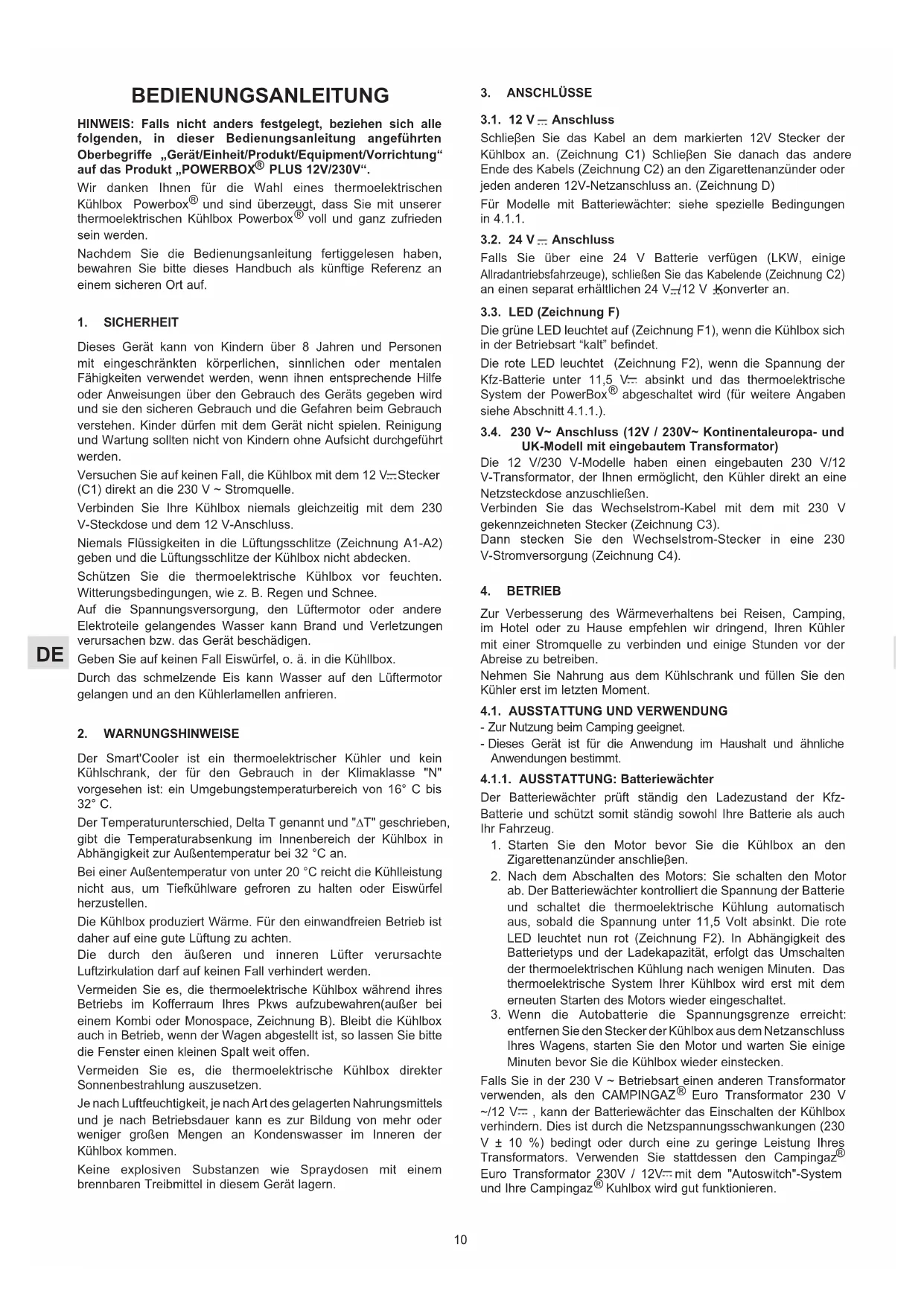

Kuhlbox wird gut funktionieren. BEDIENUNGSANLEITUNG HINWEIS: Falls nicht anders festgelegt, beziehen sich alle folgenden, in dieser Bedienungsanleitung angeführten Oberbegriffe „Gerät/Einheit/Produkt/Equipment/Vorrichtung“ auf das Produkt „POWERBOX

PLUS 12V/230V“. Wir danken Ihnen für die Wahl eines thermoelektrischen Kühlbox Powerbox

und sind überzeugt, dass Sie mit unserer thermoelektrischen Kühlbox Powerbox

voll und ganz zufrieden sein werden. Nachdem Sie die Bedienungsanleitung fertiggelesen haben, bewahren Sie bitte dieses Handbuch als künftige Referenz an einem sicheren Ort auf.

Dieses Gerät kann von Kindern über 8 Jahren und Personen mit eingeschränkten körperlichen, sinnlichen oder mentalen Fähigkeiten verwendet werden, wenn ihnen entsprechende Hilfe oder Anweisungen über den Gebrauch des Geräts gegeben wird und sie den sicheren Gebrauch und die Gefahren beim Gebrauch verstehen. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung sollten nicht von Kindern ohne Aufsicht durchgeführt werden. Versuchen Sie auf keinen Fall, die Kühlbox mit dem 12 V Stecker (C1) direkt an die 230 V ~ Stromquelle. Verbinden Sie Ihre Kühlbox niemals gleichzeitig mit dem 230 V-Steckdose und dem 12 V-Anschluss. Niemals Flüssigkeiten in die Lüftungsschlitze (Zeichnung A1-A2) geben und die Lüftungsschlitze der Kühlbox nicht abdecken. Schützen Sie die thermoelektrische Kühlbox vor feuchten. Witterungsbedingungen, wie z. B. Regen und Schnee. Auf die Spannungsversorgung, den Lüftermotor oder andere Elektroteile gelangendes Wasser kann Brand und Verletzungen verursachen bzw. das Gerät beschädigen. Geben Sie auf keinen Fall Eiswürfel, o. ä. in die Kühllbox. Durch das schmelzende Eis kann Wasser auf den Lüftermotor gelangen und an den Kühlerlamellen anfrieren.

Der Smart'Cooler ist ein thermoelektrischer Kühler und kein Kühlschrank, der für den Gebrauch in der Klimaklasse "N" vorgesehen ist: ein Umgebungstemperaturbereich von 16° C bis 32° C. Der Temperaturunterschied, Delta T genannt und "∆T" geschrieben, gibt die Temperaturabsenkung im Innenbereich der Kühlbox in Abhängigkeit zur Außentemperatur bei 32 °C an. Bei einer Außentemperatur von unter 20 °C reicht die Kühlleistung nicht aus, um Tiefkühlware gefroren zu halten oder Eiswürfel herzustellen. Die Kühlbox produziert Wärme. Für den einwandfreien Betrieb ist daher auf eine gute Lüftung zu achten. Die durch den äußeren und inneren Lüfter verursachte Luftzirkulation darf auf keinen Fall verhindert werden. Vermeiden Sie es, die thermoelektrische Kühlbox während ihres Betriebs im Kofferraum Ihres Pkws aufzubewahren(außer bei einem Kombi oder Monospace, Zeichnung B). Bleibt die Kühlbox auch in Betrieb, wenn der Wagen abgestellt ist, so lassen Sie bitte die Fenster einen kleinen Spalt weit offen. Vermeiden Sie es, die thermoelektrische Kühlbox direkter Sonnenbestrahlung auszusetzen. Je nach Luftfeuchtigkeit, je nach Art des gelagerten Nahrungsmittels und je nach Betriebsdauer kann es zur Bildung von mehr oder weniger großen Mengen an Kondenswasser im Inneren der Kühlbox kommen. Keine explosiven Substanzen wie Spraydosen mit einem brennbaren Treibmittel in diesem Gerät lagern.11

4.1.2. AUSSTATTUNG: Frostwächter

Wenn die Innentemperatur des Kühlers auf ungefähr 0 °C sinkt, wird der Kühlvorgang automatisch gestoppt, damit das Kühlgut nicht einfriert.

4.1.3. AUSSTATTUNG: Energieeinsparung

Um den Energieverbrauch Ihres Kühlers während des Betriebs zu minimieren: - Sollte es vor direkter Sonneneinstrahlung geschützt werden und - Sollte vermieden werden, den Deckel offen zu lassen. - Um eine optimale Leistung Ihres Kühlers aufrecht zu erhalten, schränken Sie die Häufigkeit und Dauer der Deckelöffnung ein. - Verwenden Sie Ihren Kühler bei der ECO-Einstellung, um den Leistungsverbrauch Ihres Kühlers zu reduzieren. Stellen Sie sicher, dass die Kühlbox nicht zu voll gefüllt ist und das die Luft zwischen dem Kühlgut ausreichend zirkulieren kann.

4.2. BETRIEBSMODI/WAHLMÖGLICHKEITEN

Ihr Campingaz-Kühler ist mit einem Drehregler ausgestattet (Abb. G), der Ihnen ermöglicht, die Betriebsart je nach Ihren Bedürfnissen und Vorlieben auszuwählen. 1/ AUS-Einstellung: Diese Einstellung schaltet den Betrieb des Kühlers komplett aus, ohne das Netzkabel ausstecken zu müssen. 2/ ECO-Einstellung: Wenn der Kühler in der ECO-Position läuft, wird viel Energie gespart. Es ergibt sich ein Delta T (Differenz zwischen Außen- und Innentemperatur) von ca. 8 bis 10 °C. Beispiel: Wenn die Außentemperatur 21 °C beträgt, erreicht die Temperatur im Inneren des Kühlers ca. 11 bis 13 °C. Diese Einstellung wird für die langfristige Nutzung (mehrere Tage) und für die Nutzung in klimatisierten Autos oder bei einer Außentemperatur von bis zu 21 °C empfohlen. 3/ MAX-Einstellung: Diese Einstellung bietet die maximale und ultimative Kühlleistung. Wenn der Kühler in der MAX-Position betrieben wird, beträgt das Delta T ca. 17 bis 18 °C. In dieser Position ist die Temperatur im Inneren des Kühlers niedriger als in der Eco-Position, es wird aber mehr Energie verbraucht. Diese Einstellung wird für die kurzfristige Nutzung vor Ort und für die Nutzung bei heißem Wetter empfohlen. 4/ NACHT-Einstellung: Dieser Modus senkt die Ventilatorgeschwindigkeit zur Verringerung des Geräuschpegels und macht den Kühler leiser. In dieser Konfiguration beträgt die Innentemperatur ca. 15 °C unterhalb der Umgebungstemperatur

5. WARTUNG UND PFLEGE

Bevor Sie Ihre Kühlbox reinigen, unterbrechen Sie die elektrische Versorgung. Verwenden Sie zum Reinigen der Kühlbox keine scheuernden Mittel, sondern vorzugsweise einen feuchten, ggf. mit etwas Spülmittel getränkten Lappen. Soll die Kühlbox längere Zeit nicht benutzt werden, achten Sie bitte darauf, dass sie vor dem Lagern einwandfrei trocken ist und an einem gut gelüfteten Ort aufbewahrt wird, um Schimmelbildung zu vermeiden. Dabei empfiehlt es sich auch, den Deckel leicht geöffnet zu lassen. Sie können die thermoelektrische Kühlbox PowerBox

auch mehrere Tage lang ununterbrochen betreiben. aber es ist notwendig, regelmäßig zum Abtauen auszuschalten und, falls erforderlich, das kondensierte Wasser auszuleeren.

Wenn Sie Schwierigkeiten mit Ihrer thermoelektrischen Kühlbox haben, lesen Sie bitte zuerst die nachfolgenden Hinweise durch. 6.1. Kabelprobleme Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder den Kundenservice oder eine ähnlich qualifizierte Person ersetzt werden, um Gefahren zu vermeiden. Siehe separates Tabellenblatt. 6.2. Anschlussprobleme Ihre Kühlbox und der äußere Lüfter funktionieren nicht (die grüne LED leuchtet nicht). Es liegt möglicherweise keine Spannung am Zigarettenanzünder des Fahrzeugs vor . In den meisten Fahrzeugen muss die Zündung eingeschaltet sein, damit der Zigarettenanzünder funktioniert. Falls die Zündung eingeschaltet ist und die Kühlbox nicht funktioniert, ziehen Sie sofort den Stecker heraus und führen Sie folgende Kontrollen durch:

• Zigarettenanzünder: Ist er verschmutzt? Bei häufiger Verwendung lagern sich ggf. Tabakreste ab und verhindern den elektrischen Kontakt. Reinigen Sie in diesem Fall den Zigarettenanzünder mit einer nichtmetallenen Bürste.

• Wenn sich der Kabelstecker der Kühlbox am Zigarettenanzünder zu sehr erwärmt, reinigen Sie den Zigarettenanzünder und prüfen Sie, ob der Stecker einwandfrei angeschlossen ist.

• 12 V Anschluss: Steckersicherung: der Stecker des 12 V Anschlusskabels ist mit einer 7A-Schmelzsicherung geschützt. Schrauben Sie den 12 V Kabelstecker der Kühlbox auf und prüfen Sie die Sicherung (Zeichnung H/H1).

• Ersatzsicherung für UK-Stecker: Nachdem Sie Ihr Gerät von der Netzsteckdose getrennt haben, überprüfen Sie, ob die Sicherung nicht geschmolzen ist, indem Sie sie aus ihrer Halterung nehmen. 6.3. Kühlprobleme Die Kühlbox funktioniert nicht einwandfrei und der äußere Lüfter dreht sich. Öffnen Sie den Deckel und prüfen Sie, ob der innere Lüfter läuft: - Läuft der innere Lüfter nicht, so ist wahrscheinlich der Lüftermotor defekt. Bitte wenden Sie sich an den Kundendienst. - Läuft der innere Lüfter, so ist wahrscheinlich das Peltierelement defekt. Bitte wenden Sie sich an den Kundendienst. 6.4. Geraüsche Das thermoelektrische Kühlsystem erfordert einen Ventilator um die warme Luft abzuwenden und die Zirkulation der kalten Luft im Inneren der Kühlbox zu gewährleisten. Der Ventilators ist hörbar, wenn die Kühlbox angeschlossen ist.

7. RECYCLING (ZEICHNUNG K)

Dieses Recyclingsymbol bedeutet, dass dieses Gerät getrennt gesammelt wird. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Bittte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Nicht in der freien Natur wegwerfen, nicht verbrennen: einige Gefahrstoffe in elektrischen und elektronischen Geräten können für die Umwelt schädlich sein und eventuelle Auswirkungen auf die Gesundheit haben. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Jahre 2 DE12 tEChNIsChE DAtEN (ZEIChNUNG J)

• Der Temperaturunterschied, Delta T genannt und "∆T" geschrieben, gibt die Temperaturabsenkung im Innenbereich der Kühlbox in Abhängigkeit zur Außentemperatu. Artikelnummer Spannung Energie DC-Modus Energie AC-Modus ECO ECO MAX MAX NIGHT NIGHT Kühlleistung Delta T* (+/-1°C) MAX-Modus bei 32 ° C Umgebungs Kühlleistung Delta T* (+/-1°C) NIGHT Modus bei 25 ° C Umgebungs

Batteriewächter Isolierung Kühleinheit: Peltiersystem Abmessungen (cm) (Zeichnung J)13
