BEDIENUNGSANLEITUNG IAN 291528 AURIOL

•  123 ■ Inhalt Einführung p. 125
• Informationen zu dieser Bedienungsanleitung p. 125
• Bestimmungsgemäße Verwendung p. 125
• Verwendete Warnhinweise p. 126
• Sicherheit p. 127
• Grundlegende Sicherheitshinweise p. 127
• Sicherheitshinweise für Batterien p. 128
• Lieferumfang p. 129
• Teilebeschreibung p. 130
• Inbetriebnahme p. 131
• Anforderungen an den Aufstellort p. 131
• Außensensor in Betrieb nehmen p. 132
• Temperaturstation in Betrieb nehmen p. 132
• Anzeigen im Basismodus p. 135
• Bedienung und Betrieb p. 138
• Grundeinstellungen p. 138
• Alarmzeit einstellen p. 140
• Alarm aktivieren/deaktivieren p. 141
• Alarmsignal ausschalten p. 142
• Schlummer-Funktion p. 143
• Maximale / minimale Temperatur anzeigen p. 143
• Temperatureinheit wechseln p. 144
• Batterieanzeige p. 144
• Funkkanal wechseln AFT 77 A1 ■ 124  p. 144

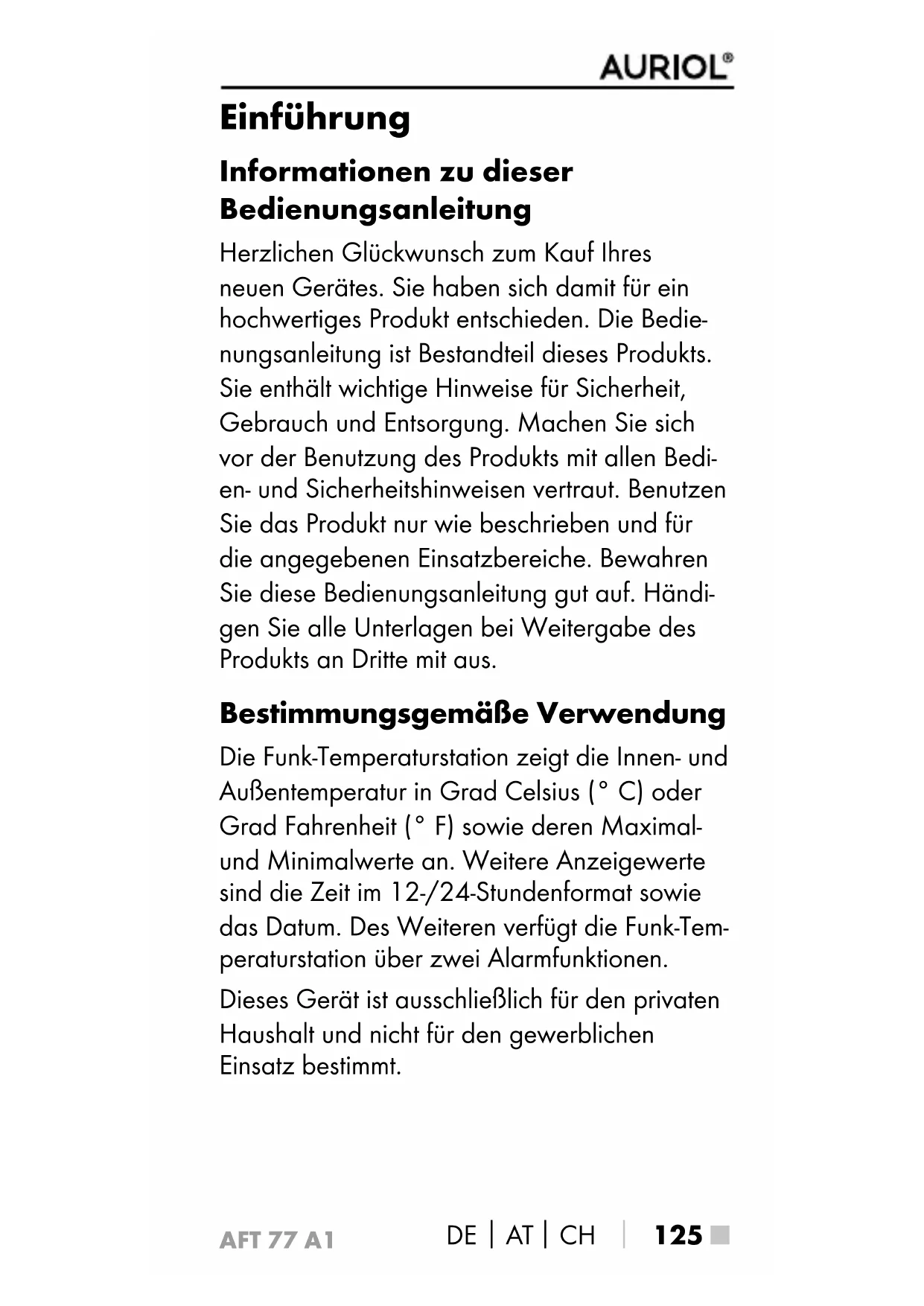

 125 ■ Einführung Informationen zu dieser Bedienungsanleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedie- nungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedi- en- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händi- gen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Die Funk-Temperaturstation zeigt die Innen- und Außentemperatur in Grad Celsius (° C) oder Grad Fahrenheit (° F) sowie deren Maximal- und Minimalwerte an. Weitere Anzeigewerte sind die Zeit im 12-/24-Stundenformat sowie das Datum. Des Weiteren verfügt die Funk-Tem- peraturstation über zwei Alarmfunktionen. Dieses Gerät ist ausschließlich für den privaten Haushalt und nicht für den gewerblichen Einsatz bestimmt.AFT 77 A1 ■ 126 

Verwendete Warnhinweise In der vorliegenden Bedienungsanleitung wer- den folgende Warnhinweise verwendet: GEFAHR Ein Warnhinweis dieser Gefahren- stufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermie- den wird, kann dies zu Verletzungen oder zum Tode führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sach- schaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden. HINWEIS ► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.AFT 77 A1

 127 ■ Sicherheit In diesem Kapitel erhalten Sie wichtige Sicher- heitshinweise im Umgang mit dem Gerät. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise: ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benut- zerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Vergewissern Sie sich vor der Inbetrieb- nahme, dass das Produkt unbeschädigt ist! Nehmen Sie ein beschädigtes Gerät nicht in Betrieb. ■ Verwenden Sie die Temperaturstation nur in trockenen Innenräumen. ■ Setzen Sie die Temperaturstation keiner Feuchtigkeit und keiner direkten Sonnen- einstrahlung aus.AFT 77 A1 ■ 128 

Sicherheitshinweise für Batterien GEFAHR Eine falsche Handhabung von Bat- terien kann zu Feuer, Explosionen, Auslaufen gefährlicher Stoffe oder anderen Gefahrensituationen führen! ► Batterien gehören nicht in Kinderhände. Bewahren Sie Batterien für Kinder uner- reichbar auf. ► Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. ► Batterien dürfen niemals kurzgeschlossen, zerlegt, verformt oder ins Feuer geworfen werden. ► Laden Sie nicht aufladbare Batterien niemals auf. ► Chemikalien aus ausgelaufenen oder beschädigten Batterien können bei Berüh- rung Hautreizungen verursachen, benut- zen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Bei Hautkontakt mit viel Wasser abspülen. Wenn die Chemika- lien in die Augen gelangt sind, grund- sätzlich mit viel Wasser ausspülen, nicht reiben und sofort einen Arzt aufsuchen. ► Verwenden Sie nur Batterien des gleichen Typs! Mischen Sie alte Batterien nicht mit neuen! ► Verwenden Sie ausschließlich den ange- gebenen Batterietyp.AFT 77 A1

 129 ■ GEFAHR ► Achten Sie beim Einlegen auf die richtige Polarität. Diese ist im Batteriefach dargestellt. ► Reinigen Sie die Batterie- und Gerätekon- takte vor den Einlegen falls erforderlich. ► Entfernen Sie die Batterien aus dem Gerät, wenn Sie es längere Zeit nicht verwenden. ► Entfernen Sie verbrauchte Batterien umge- hend aus dem Gerät. Lieferumfang Der Lieferumfang besteht aus folgenden Komponenten: 1 Temperaturstation 1 Außensensor 4 Batterien Typ AA 2 Dübel (Ø 5 mm) 2 Schrauben 1 Bedienungsanleitung HINWEIS ► Prüfen Sie die Lieferung auf Vollständig- keit und auf sichtbare Schäden. ► Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpa- ckung oder durch Transport wenden Sie sich an die Service-Hotline.AFT 77 A1 ■ 130 

♦ Entnehmen Sie alle Teile aus der Ver- packung und entfernen Sie sämtliches Verpackungsmaterial. GEFAHR ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Teilebeschreibung Abbildungen siehe Ausklappseiten Abbildung A Display 1 Uhrzeitfeld 2 Temperaturfeld innen 3 Datumsfeld 4 Temperaturfeld außen Temperaturstation

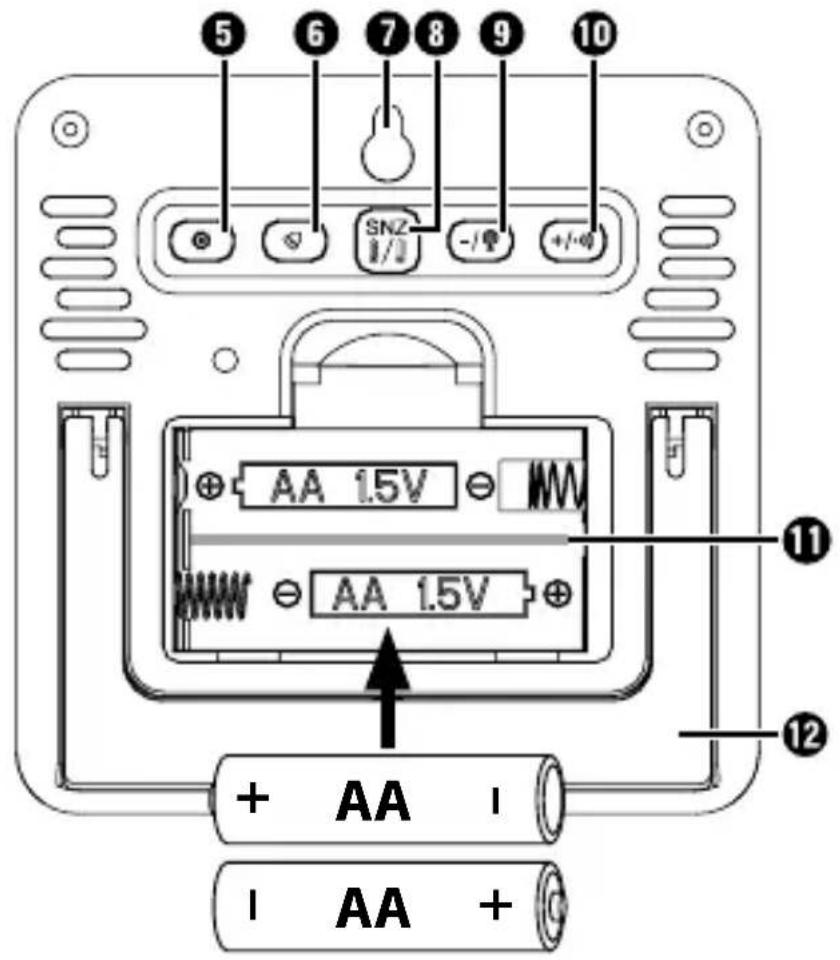

- Taste 7 Aufhängeöse

- Taste q Batteriefach w Standfuß e BatteriefachdeckelAFT 77 A1

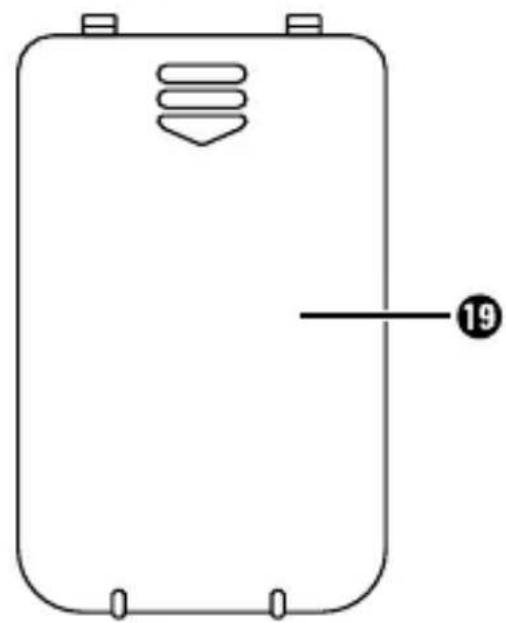

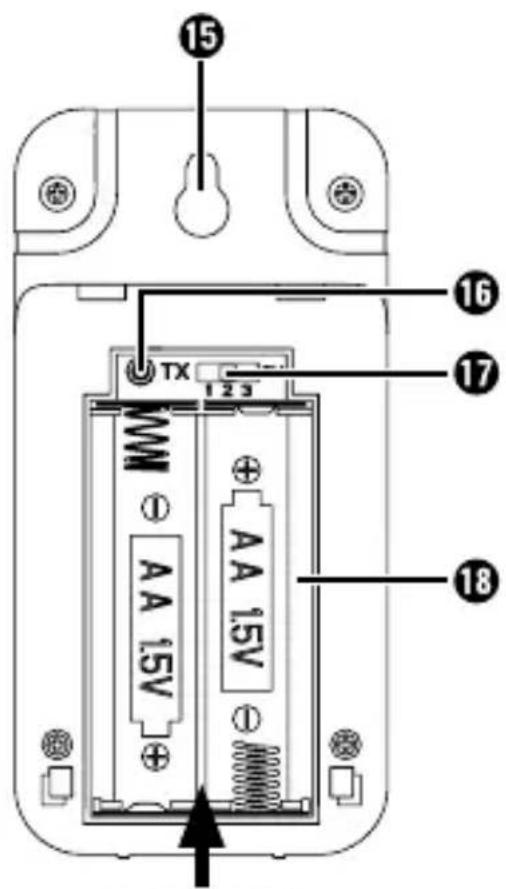

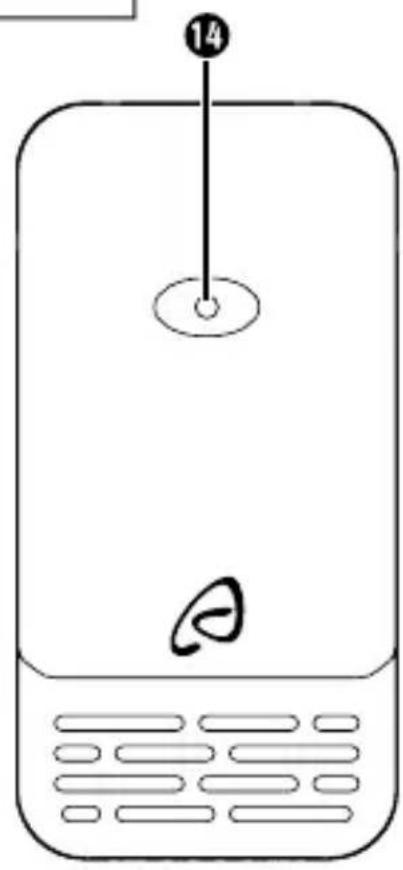

 131 ■ Abbildung B Außensensor r Kontroll-LED t Aufhängeöse z TX-Taste u Kanal-Wahlschalter i Batteriefach o Batteriefachdeckel Inbetriebnahme Anforderungen an den Aufstellort ACHTUNG ► Stellen Sie bei der Wahl des Aufstellortes sicher, dass die Geräte keiner direkten Sonneneinstrahlung, Vibration, Staub, Hit- ze, Kälte und Feuchtigkeit ausgesetzt sind. ► Stellen Sie die Geräte nicht in der Nähe von Hitzequellen, z. B. Heizungen, auf. ► Montieren Sie den Außensensor in einem Umkreis von maximal 30 m zur Tempe- raturstation. Stellen Sie sicher, dass sich keine störenden Hindernisse zwischen Außensensor und Temperaturstation befinden. Anderenfalls kann die Übertra- gung gestört werden. ♦ Sowohl die Temperaturstation als auch der Außensensor können mit einer Schraube an der Aufhängeöse 7 bzw. t aufge- hängt werden.AFT 77 A1 ■ 132 

♦ Alternativ kann bei der Temperaturstation der Standfuß w ausgeklappt werden, um sie auf eine waagerechte und ebene Fläche zu stellen. Außensensor in Betrieb nehmen ♦ Öffnen Sie das Batteriefachiauf der Geräterückseite, indem Sie den Batterie- fachdeckeloin Pfeilrichtung schieben. ♦ Legen Sie zwei Batterien vom Typ AA, wie im Batteriefachigekennzeichnet, in das Gerät ein. ♦ Schließen Sie wieder das Batteriefach

auf der Vorderseite des Außensensors leuchtet kurz auf. Anschließend leuchtet die Kontroll-LEDr einmal pro Minute auf und signalisiert so die Funkübertragung. Temperaturstation in Betrieb nehmen ♦ Öffnen Sie das Batteriefachqauf der Geräterückseite, indem Sie den Batterie- fachdeckele abnehmen. ♦ Legen Sie zwei Batterien vom Typ AA, wie im Batteriefachq gekennzeichnet, in das Gerät ein. ♦ Schließen Sie wieder das Batteriefachq. Nachdem die Spannungsversorgung herge- stellt wurde, leuchtet das Display auf und prüft kurz alle Anzeigeelemente.AFT 77 A1

 133 ■ Die Temperaturstation versucht nun eine Verbindung zum Außensensor herzustellen. Im Temperaturfeld außen 4blinkt das Empfangs- symbol

HINWEIS Sollte nach ca. 3Minuten noch keine Außen- temperatur angezeigt werden, stoppt die Temperaturstation die Empfangssuche. Das Empfangssymbol erlischt und im Tempe- raturfeld außen 4wird angezeigt. Wahrscheinlich kann aufgrund von baulichen Gegebenheiten oder aufgrund einer zu großen Entfernung kein Signal empfangen werden. Kann keine automatische Verbindung zum Außensensor hergestellt werden, kann dies manuell geschehen: ♦ Drücken und halten Sie die - Taste 0, bis das Empfangssymbol im Tempera- turfeld außen 4blinkt. Die Temperaturstation beginnt nach 3Minuten automatisch das DCF-Signal zu empfangen, ganz egal, ob die Empfangssuche des Außen- sensors erfolgreich war oder nicht. Im Uhrzeit- feld1blinkt das Empfangssymbol

Bei erfolgreichem Empfang des DCF-Signals wird im Uhrzeitfeld1die gegenwärtige mitteleuropäische Uhrzeit (MEZ) und im Datumsfeld3das Datum und der Wochentag angezeigt. Zusätzlich wird das Empfangssym- bol dauerhalft im Uhrzeitfeld1angezeigt.AFT 77 A1 ■ 134 

Wenn zum Zeitpunkt der Inbetriebnahme keine Synchronisation mit dem DCF-Signal möglich ist, können Sie die Uhrzeit auch manuell einstel- len (siehe Kapitel Grundeinstellungen) oder den Empfangsversuch erneut aktivieren. ♦ Drücken und halten Sie für ca. 3 Sekunden die - Taste9, um den Empfangsver- such erneut zu aktivieren. Im Uhrzeitfeld1 blinkt das Empfangssymbol . Das DCF-Signal Das DCF-Signal (Zeitsignalsender) besteht aus Zeitimpulsen, die von einer der genauesten Uhren der Welt, in der Nähe von Frankfurt am Main, Deutschland, abgegeben werden. Die Funk-Temperaturstation empfängt diese Signale unter optimalen Bedingungen bis zu einer Distanz von ca. 2000 km um Frankfurt am Main. Der Empfang des DCF-Signals dau- ert in der Regel ca. 3 – 5 Minuten. Sollte der Empfang des DCF-Signals fehlschlagen, bricht die Temperaturstation nach ca. 7 Minuten den Empfangsversuch ab. Der Empfang kann durch Hindernisse (z. B. Betonwände) oder Störquellen (z. B. andere elektrische Geräte) erheblich eingeschränkt werden. Verändern Sie gegebenenfalls den Standort der Temperaturstation (z. B. in die Nähe eines Fensters), falls es zu Problemen beim Empfang kommt.AFT 77 A1

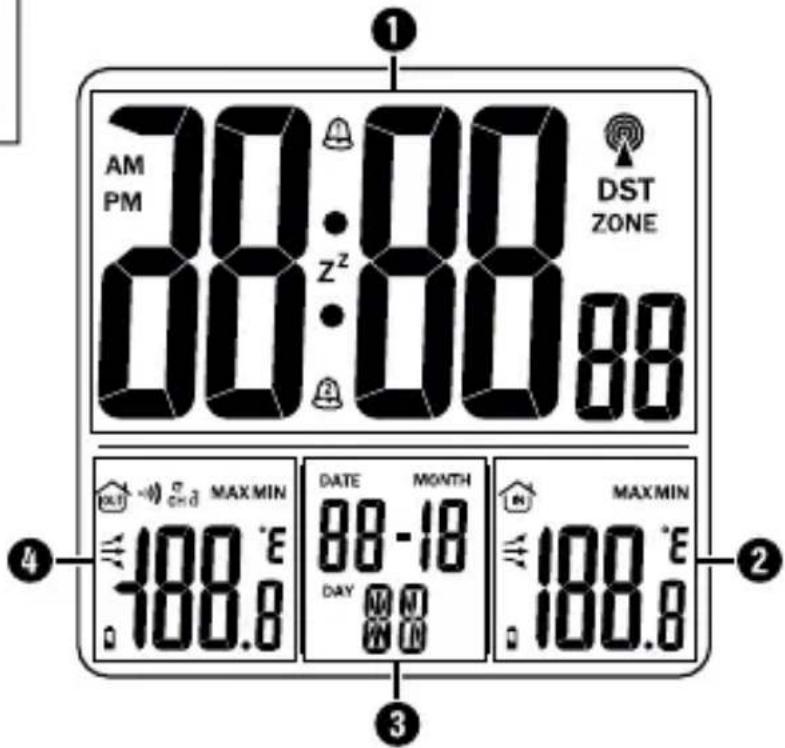

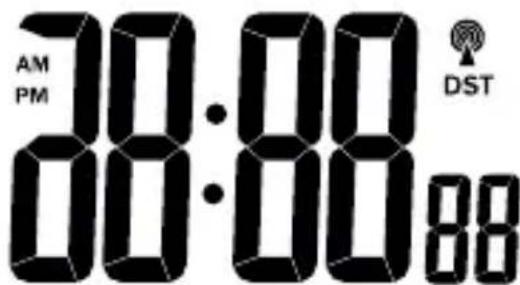

 135 ■ Anzeigen im Basismodus Nachdem die Temperaturstation das Signal des Außensensors sowie das DCF-Signal emp- fangen hat, befindet sie sich im Basismodus. Im Basismodus zeigt die Temperaturstation folgende Informationen im Display an: Das Uhrzeitfeld1 Die Uhrzeit wird gemäß den Vor- einstellungen im 24-Stundenformat angezeigt. Wird in den Grundeinstellungen das 12-Stundenformat gewählt, erscheint in der Zeit von 12:00 Uhr mittags bis 11:59 Uhr abends ein (La- teinisch für „Post Meridiem“ = nachmittags) vor der Uhrzeit. In der Zeit von 12:00 Uhr abends bis 11:59 Uhr mittags erscheint ein (Lateinisch für „Ante Meridiem“ = vormittags) vor der Uhrzeit. Während der Sommerzeit erscheint (engl. für Daylight Saving Time = Sommerzeit). Diese Anzeige steht nur zur Verfügung, wenn das DCF-Signal empfangen wird.AFT 77 A1 ■ 136 

Das Datumsfeld3 Unter der Anzeige (englisch für Datum) erscheint das Datum des aktuellen Tages und unter der Anzeige (englisch für Monat) erscheint das Datum des aktuellen Monats. Rechts neben der Anzeige (englisch für Tag) erscheint das Kürzel für den aktuellen Wochentag. Die Sprache dieses Kürzels ist auf Deutsch voreinge- stellt, kann aber angepasst werden. Lesen Sie hierzu das Kapitel Grundeinstellungen. Das Temperaturfeld innen2 Die von der Temperaturstation gemessene Innentemperatur wird mit einer Teilung von einem Zehntelgrad angezeigt. Oben rechts erscheint die Temperatureinheit (für Grad Celsius). Die Temperatureinheit kann auch auf (Grad Fahrenheit) umgestellt werden. Erscheint , wird der Messbereich von 0 °C bis 50 °C (bzw. 32 °F bis 122 °F) unterschrit- ten, bei Anzeige von wird er überschritten. Links neben der Temperaturanzeige wird der Temperaturtrend angezeigt. Folgende Anzeigen sind möglich: = Die Temperatur steigt. = Die Temperatur bleibt konstant. = Die Temperatur sinkt.AFT 77 A1

 137 ■ Erscheint links neben der Temperaturanzeige das Batteriesymbol , sollten sobald wie möglich die Batterien der Temperaturstation gewechselt werden (siehe Kapitel Temperatur- station in Betrieb nehmen). Das Temperaturfeld außen 4 Die Außentemperatur wird mit einer Teilung von einem Zehntelgrad angezeigt. Oben rechts erscheint die Tempera- tureinheit (für Grad Celsius). Die Temperatureinheit kann auch auf (Grad Fahrenheit) umgestellt werden. Erscheint , wird der Messbereich von -20 °C bis 60 °C (bzw. -4 °F bis 140 °F) unterschrit- ten, bei Anzeige von wird er überschritten. Links neben der Temperaturanzeige wird der Temperaturtrend angezeigt. Folgende Anzeigen sind möglich: = Die Temperatur steigt. = Die Temperatur bleibt konstant. = Die Temperatur sinkt. Erscheint links neben der Temparaturanzeige das Batteriesymbol , sollten sobald wie mög- lich die Batterien des Außensensors gewechselt werden (siehe Kapitel Außensensor in Betrieb nehmen).AFT 77 A1 ■ 138 

Bedienung und Betrieb Grundeinstellungen Falls keine Synchronisation mit dem DCF-Signal möglich ist, können Sie die Temperaturstation auch manuell einstellen. ♦ Um die Grundeinstellungen vorzunehmen, drücken und halten Sie die - Taste5 für ca. 3Sekunden. Im Uhrzeitfeld1 blinkt (Zeitzonen-Einstellung). ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. HINWEIS ► Wenn Sie sich in einem Land befinden, in dem zwar immer noch das DCF-Sig- nal empfangen wird, in dem aber die aktuelle Uhrzeit abweicht, können Sie die Zeitzonen-Einstellung dazu nutzen, um die Temperaturstation auf die aktuelle Uhrzeit Ihres Landes einzustellen. ► Befinden Sie sich z. B. in einem Land, in dem die Ortszeit eine Stunde vor der Mit- teleuropäischen Zeit (MEZ) ist, setzen Sie die Zeitzone auf . Die Temperaturstation wird zwar jetzt noch vom DCF-Signal gesteuert, zeigt aber die Uhrzeit eine Stunde vor MEZ an. ♦ Drücken Sie die - Taste5, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld1 blinkt (Jahresanzeige).AFT 77 A1

 139 ■ ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. ♦ Drücken Sie die - Taste5, um Ihre Eingabe zu bestätigen. Im Datumsfeld3 blinkt die Monatsanzeige. ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. ♦ Drücken Sie die - Taste5, um Ihre Eingabe zu bestätigen. Im Datumsfeld3 blinkt die Tagesanzeige. ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. ♦ Drücken Sie die - Taste5, um Ihre Eingabe zu bestätigen. Im Datumsfeld3 blinkt die Sprachauswahlanzeige. ♦ Drücken Sie die - Taste9 oder die - Taste0, um die gewünschte Sprache zu wählen. Sie können zwischen Deutsch ( ), Italienisch ( ), Spanisch ( ), Englisch ( ) und Französisch ( ) wählen. Deutsch ( ) ist als Standardsprache voreingestellt. ♦ Drücken Sie die - Taste5, um Ihre Einga- be zu bestätigen. Im Uhrzeitfeld1blinkt . ♦ Drücken Sie die - Taste9 oder die - Taste0, um das gewünschte Stun- denformat (24- oder 12-Stundenformat) zu wählen.AFT 77 A1 ■ 140 

♦ Drücken Sie die - Taste5, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld 1 blinkt die Stundenanzeige. ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. ♦ Drücken Sie die - Taste5, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld 1 blinkt die Minutenanzeige. ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. ♦ Drücken Sie die - Taste5, um Ihre Eingabe zu bestätigen. Das Display wechselt wieder in den Basismodus. Alarmzeit einstellen Sie haben die Möglichkeit zwei unterschiedliche Alarmzeiten an der Temperaturstation einzustellen. ♦ Drücken Sie im Basismodus die - Taste6, um in den Alarm-Modus zu gelangen. Im Uhrzeitfeld 1erscheint die aktuell eingestellte Alarmzeit und die Anzeige für den ersten Alarm

♦ Drücken und halten Sie die - Taste6 für ca. 3Sekunden. Die Stundenanzeige blinkt. ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. Im Uhrzeitfeld 1 erscheint das Symbol und zeigt an, dass Alarm 1 aktiviert ist.AFT 77 A1

 141 ■ ♦ Drücken Sie die - Taste6, um Ihre Ein- gabe zu bestätigen. Die Minutenanzeige blinkt. ♦ Drücken Sie die - Taste9 oder die - Taste0, um den gewünschten Wert einzustellen. ♦ Drücken Sie die - Taste6, um Ihre Ein- gabe zu bestätigen. Das Display wechselt wieder in den Basismodus. HINWEIS ► Die Vorgehensweise zum Einstellen der zweiten Alarmzeit erfolgt sinngemäß wie die Einstellung der ersten Alarmzeit. ♦ Drücken Sie im Basismodus zweimal die - Taste6, um in den Alarm-Modus zu gelangen. Im Uhrzeitfeld 1erscheint die aktuell eingestellte Alarmzeit und die Anzeige für den zweiten Alarm

♦ Folgen Sie nun den voran beschriebe- nen Schritten, um die zweite Alarmzeit einzustellen. Alarm aktivieren/deaktivieren ♦ Drücken Sie im Basismodus die - Taste6, um in den Alarm-Modus zu gelangen. Im Uhrzeitfeld 1erscheint die aktuell eingestellte Alarmzeit und die Anzeige für den ersten Alarm ( ).AFT 77 A1 ■ 142 

♦ Drücken Sie die - Taste0, um Alarm 1 zu aktivieren. Im Uhrzeitfeld 1 erscheint das Symbol . ♦ Drücken Sie erneut die - Taste0, um Alarm 1 zu deaktivieren. Im Uhrzeitfeld 1 erlischt das Symbol . ♦ Drücken Sie im Basismodus zweimal die - Taste6, um in den Alarm-Modus zu gelangen. Im Uhrzeitfeld 1erscheint die aktuell eingestellte Alarmzeit und die Anzeige für den zweiten Alarm

♦ Drücken Sie die - Taste0, um Alarm 2 zu aktivieren. Im Uhrzeitfeld 1 erscheint das Symbol . ♦ Drücken Sie erneut die - Taste0, um Alarm 2 zu deaktivieren. Im Uhrzeitfeld 1 erlischt das Symbol . Alarmsignal ausschalten Das Alarmsignal ertönt zur eingestellten Zeit für ca. 2 Minuten. ♦ Drücken Sie eine beliebige Taste, mit Ausnahme der - Taste8, um das Alarmsignal auszuschalten. Die Alarmfunktion muss nicht wieder aktiviert wer- den. Das Alarmsignal schaltet sich am nächsten Tag zur eingestellten Zeit automatisch wieder ein.AFT 77 A1

 143 ■ Schlummer-Funktion ♦ Drücken Sie, während das Alarmsignal ertönt, die - Taste8, um die Schlummer-Funktion zu aktivieren. Das Alarmsignal wird für ca. 5 Minuten unterbrochen. Im Display blinken die Anzeige für die Schlummer-Funktion ( ) und das Symbol bzw. . Maximale / minimale Temperatur anzeigen Nach dem Herstellen der Spannungsversor- gung und der Verbindung zum Außensensor werden die maximalen und minimalen Tempe- raturwerte automatisch von der Temperatursta- tion erfasst und gespeichert. ♦ Drücken Sie im Basismodus einmal die - Taste8. In den beiden Temperaturfel- dern erscheint die Anzeige und es wird der für innen und außen jeweils höchste gemessene Temperaturwert angezeigt. ♦ Drücken Sie zweimal die - Taste8, erscheint die Anzeige und es wird der für innen und außen jeweils niedrigste gemessene Temperaturwert angezeigt. ♦ Drücken Sie erneut die - Taste8, um wieder die aktuellen Temperaturwerte für innen und außen anzuzeigen. ♦ Drücken und halten Sie die - Taste8 während angezeigter Maximal- oder Mi- nimal-Werte, um die gespeicherten Werte zu löschen.AFT 77 A1 ■ 144 

Temperatureinheit wechseln Im Auslieferungszustand ist die Temperaturein- heit Grad Celsius ( ) voreingestellt. ♦ Drücken Sie im Basismodus die - Taste9, um zwischen den Temperatur- einheiten ( oder ) zu wechseln. Batterieanzeige Wenn das Batteriesymbol im Temperaturfeld innen 2erscheint, sollten sobald wie möglich die Batterien der Temperaturstation gewechselt werden (siehe Kapitel Temperaturstation in Betrieb nehmen). Wenn das Batteriesymbol im Temperaturfeld außen 4erscheint, sollten sobald wie möglich die Batterien des Außensensors gewechselt werden (siehe Kapitel Außensensor in Betrieb nehmen). Funkkanal wechseln Funkkanal am Außensensor wechseln Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist Kanal 1. ♦ Öffnen Sie das Batteriefachi auf der Geräterückseite, indem Sie den Batterie- fachdeckelo abnehmen. ♦ Wählen Sie einen Funkkanal, indem Sie den Kanal-Wahlschalteru auf CH1, CH2 oder CH3 schieben.AFT 77 A1

 145 ■ ♦ Drücken und halten Sie die - Taste0, bis das Empfangssymbol im Tempera- turfeldaußen4 blinkt. ♦ Drücken Sie die TX - Tastez, um das Funk- signal des Außensensors manuell auszulö- sen. Nach erfolgreichem Empfang wird im Temperaturfeld außen 4die Temperatur auf dem neuen Funkkanal angezeigt. ♦ Schließen Sie wieder das Batteriefachi. Anzeige des Funkkanals an der Tem- peraturstation wechseln Wenn die Temperaturstation das Funksignal des Außensensors empfängt, zeigt sie automa- tisch den entsprechenden Kanal an. Sie können jedoch die Anzeige der verschiede- nen Funkkanäle auch manuell einstellen. ♦ Drücken Sie wiederholt die - Taste0, um zwischen den Anzeigen CH1 (Kanal 1 anzeigen), CH 2 (Kanal 2 anzeigen), CH 3 (Kanal 3 anzeigen) und (alle Kanäle abwechselnd in einer Schleife anzeigen) zu wechseln. HINWEIS ► Es werden nur die Werte von Außen- sensoren angezeigt, die auch mit der Temperaturstation verbunden sind. ► Wenn Sie mehrere Außensensoren ver- wenden, wählen Sie für jeden Außensen- sor einen anderen Funkkanal.AFT 77 A1 ■ 146 

Fehlerbehebung Verbindung zum Außensensor kann nicht hergestellt werden. ■ Es befinden sich störende Hindernisse oder andere Störquellen, wie z. B. Betonwände oder andere Funkübertragungsgeräte, zwi- schen Temperaturstation und Außensensor. Verändern Sie den Aufstellort und versuchen Sie es erneut. ■ Entfernung zwischen Temperaturstation und Außensensor ist zu groß. Verringern Sie die Entfernung. Ein „Sichtkontakt“ zwischen Außensen- sor und Temperaturstation verbessert oftmals die Übertragung. ■ Batterien der Temperaturstation oder des Außensensors sind verbraucht. Erneuern Sie die Batterien. Synchronisation mit dem DCF-Signal nicht möglich ■ Hindernisse oder andere Störquellen, wie z. B. Betonwände oder andere Funküber- tragungsgeräte, stören den Empfang des DCF-Signals. Verändern Sie den Aufstellort (z. B. in die Nähe eines Fensters) und versuchen Sie es erneut. ■ Batterien der Temperaturstation sind verbraucht. Erneuern Sie die Batterien.AFT 77 A1

 147 ■ Reinigung ACHTUNG ► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden. ► Verwenden Sie keine ätzenden, scheuern- den oder lösungsmittelhaltigen Reinigungs- mittel. Diese können die Oberflächen des Gerätes angreifen. ♦ Reinigen Sie die Oberflächen des Gerätes mit einem weichen, trockenen Tuch. Bei hartnäckigen Verschmutzungen verwen- den Sie ein leicht feuchtes Tuch mit einem milden Reinigungsmittel. Lagerung ♦ Sollten Sie das Produkt längere Zeit nicht benutzen, entnehmen Sie die Batterien und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonnenein- strahlung.AFT 77 A1 ■ 148 

Entsorgung Das Symbol einer durchgestriche- nen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstel- len, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie Batterien nur im entladenen Zustand zurück.AFT 77 A1

 149 ■ Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschie- denen Verpackungsmaterialien und trennen Sie diese gegebenen- falls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Anhang Technische Daten Temperaturstation Batterien 2x 1,5V (Gleichstrom) (Typ AA/LR06) Temperaturmess- bereich / Messgenauigkeit 0 bis +50 °C (+32 bis +122 °F) / ±1,5 °C (±2,7 °F) Temperatur auflösung 0,1 °C (0,1 °F) Funkuhrsignal DCF77AFT 77 A1 ■ 150 

Außensensor Batterien 2x1,5V

(Gleichstrom) (Typ AA/LR06) Temperaturmess- bereich / Messgenauigkeit -20bis+60 °C (-4bis+140 °F) / ±1,5 °C (± 2,7 °F) Übertragungs- frequenz 433MHz Sendeleistung < 10dBm Reichweite max. 30m (im freien Gelände) Schutzart IPX4 (spritzwasserge- schützt) Hinweise zur EU-Konformitätserklärung Dieses Gerät entspricht hinsichtlich Überein- stimmung mit den grundlegenden Anforderun- gen und den anderen relevanten Vorschriften der RE-Richtlinie 2014/53/EU, und der RoHS-Richtlinie 2011/65/EU. Die vollständige EU-Konformitätserklärung können Sie unter www.kompernass.com/ support/300354_DOC.pdf herunterladen.AFT 77 A1

 151 ■ Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht einge- schränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original– Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassen- bon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeit- raum.AFT 77 A1 ■ 152 

Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleis- tung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsricht- linien sorgfältig produziert und vor Ausliefe- rung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädi- gungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benut- zung des Produkts sind alle in der Bedienungs- anleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Hand- lungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.AFT 77 A1

 153 ■ Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss- bräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgen- den Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kas- senbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nach- folgend benannte Serviceabteilung telefo- nisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.AFT 77 A1 ■ 154 

Service Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/ Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 300354 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.
