Produkttyp	Ultraschall-Luftbefeuchter
Marke	BONECO
Modell	U7137
Stromversorgung	230 VAC / 50 Hz
Stromverbrauch	40 W (ohne Vorwärmung) / 140 W (mit Vorwärmung)
Feuchtigkeitsabgabe	45 g/h (ohne Vorwärmung) / 550 g/h (mit Vorwärmung)
Wassertankkapazität	5,0 Liter
Abmessungen	320 x 170 x 320 mm
Gewicht (leer)	Ca. 3,7 kg
Geräuschpegel	< 25 dB(A)
Geeignet für Räume bis	60 m² / 150 m³
Hauptfunktionen	Einstellbarer Hygrostat (40-75%), Vorwärmung (80°C), einstellbare Dampfabgabe, automatische Abschaltung bei leerem Tank
Wartung und Reinigung	Wöchentliche Reinigung von Tank und Basis, regelmäßige Entkalkung der Verdampfungskammer, Austausch der Entmineralisierungspatrone alle 2-3 Monate
Sicherheit	Automatische Abschaltung bei leerem Tank, Überhitzungsschutz, vor Wartung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Entmineralisierungspatrone (austauschbar), abnehmbarer Wassertank, drehbare Düse, austauschbare Membran (über Kundendienst)
Inklusive Zubehör	Entmineralisierungspatrone, Reinigungsbürste
Allgemeine Informationen	Keine Zusätze verwenden (ätherische Öle, Duftstoffe); Garantie gemäß Landesvertreter

Häufig gestellte Fragen - U7137 BONECO

Wie fülle ich den Wassertank?

Netzstecker ziehen, Tank entfernen, Deckel öffnen, mit kaltem Leitungswasser füllen, gut verschließen, Tank wieder auf die Basis setzen und Netzstecker einstecken. Nie Zusätze hinzugeben.

Was tun, wenn die rote Kontrollleuchte leuchtet?

Die rote Kontrollleuchte zeigt an, dass der Wassertank leer ist. Netzstecker ziehen, Tank wie in der Anleitung beschrieben füllen, dann wieder einschalten.

Wie stelle ich die Luftfeuchtigkeit ein?

Drehen Sie den oberen Drehknopf (Hygrostat), um die gewünschte Luftfeuchtigkeit zwischen 40 % und 75 % einzustellen. Das Gerät schaltet automatisch ab, wenn der eingestellte Wert erreicht ist.

Wozu dient die Vorwärmfunktion?

Die Vorwärmfunktion erhitzt das Wasser vor der Vernebelung auf 80 °C, sodass Dampf mit 40 °C austritt, einen Temperaturabfall im Raum verhindert und die Wasserreinheit durch Abtöten von Bakterien verbessert.

Wie reinige ich den Luftbefeuchter?

Netzstecker ziehen. Reinigen Sie Tank und Basis einmal pro Woche mit einem weichen Tuch. Entkalken Sie die Verdampfungskammer regelmäßig mit einem handelsüblichen Entkalker und spülen Sie gründlich. Verwenden Sie die beiliegende Bürste, um die Membran zu reinigen.

Wann muss die Entmineralisierungspatrone ausgetauscht werden?

Die Patrone sollte je nach Wasserhärte alle 2 bis 3 Monate ausgetauscht werden. Wenn Sie weiße Ablagerungen um das Gerät herum bemerken, tauschen Sie sie früher aus.

Kann ich ätherische Öle im Gerät verwenden?

Nein. Die Verwendung von Zusätzen wie ätherischen Ölen, Duftstoffen oder Eukalyptus kann den Tank beschädigen und führt zum Erlöschen der Herstellergarantie.

Das Gerät erzeugt keinen Dampf, was tun?

Überprüfen Sie, ob der Tank nicht leer ist, die Raumluftfeuchtigkeit nicht bereits über der Einstellung liegt und die Membran nicht verkalkt ist. Reinigen Sie gegebenenfalls und stellen Sie die Dampfabgabe auf Maximum.

Wo sollte der Luftbefeuchter aufgestellt werden?

Stellen Sie ihn auf eine trockene, ebene Fläche, mindestens 50 cm von Wänden und Gegenständen entfernt, fern von Heizkörpern und Fußbodenheizung. Richten Sie die Düse nach oben, um Schäden am Boden zu vermeiden.

Wie lagere ich das Gerät bei längerer Nichtbenutzung?

Reinigen und trocknen Sie das Gerät gründlich, bewahren Sie es dann in der Originalverpackung an einem trockenen, kühlen Ort auf.

BEDIENUNGSANLEITUNG U7137 BONECO

Düse (drehbar) Verneblerkammer Wassertank Entkalkungspatrone Bürste Membran Wassertankdeckel Wasserstands-Sensor Reservoir Bedienungspanel Netztecker Unterteil Lufteintritt

Auspacken

• Gerät vorsichtig aus der Verpackung nehmen.
• Achtung: die Düse ist in einem roten Beutel in der Kartoneinlage verstaut. Achten Sie darauf, dass Sie die Düse aus der Verpackung nehmen.

• Entfernen Sie den Plastikbeutel vom Gerät.

• Angaben zum Netzanschluss auf dem Typenschild überprüfen.

• Verwenden Sie die Originalverpackung zum Lagern, wenn Sie das Gerät nicht ganzjährig benützen.

Inbetriebnahme

Der beste Standort für Ihren Luftbefeuchter ist:

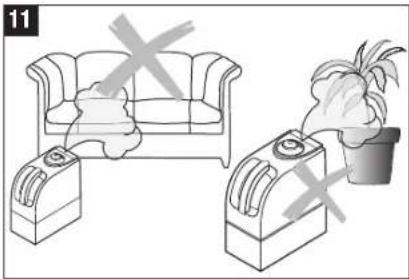

• Gerät nicht direkt auf den Boden oder neben eine Heizung stellen. Die Feuchtigkeit des Nebels kann die Bodenoberfläche (6) beschädigen (siehe Sicherheits-hinweise).
• Die Düse soll nicht direkt auf Pflanzen oder Gegenstände gerichtet sein. Einen Abstand von mind. 50 cm einhalten (11).
• Der Ultraschallvernebler sollte erhöht positioniert werden, z.B. auf einem Tisch, einer Kommode etc.
• Legen Sie die Entkalkungspatrone für mind. 24h in ein mit Wasser gefülltes Becken. Das Harz muss Wasser aufsaugen, um die volle Leistung zu erreichen.
• Im Durchschnitt sollte die Entkalkungspatrone alle 2 bis 3 Monate ausgewechselt werden. Je nach Wasserhärte kann dies früher oder später sein.
• Lesen Sie den Abschnitt «Wasser einfüllen», um den Wassertank zu befüllen.
• Stellen Sie den Wassertank auf das Unterteil und setzen Sie die Düse ein.
• Schliessen Sie das Netzkabel am Netz an und schalten Sie das Gerät am Ein/Aus-Schalter ein (16).
• Etwa 10 – 15 Minuten nachdem Sie das Gerät eingeschaltet haben, erreicht das Gerät seine volle Leistung.
• Stellen Sie sicher, dass das Netzkabel nicht eingeklemmt wird (8 – 9). Schalten Sie das Gerät bei defektem Netzkabel nicht ein (2).

Wasser einfüllen

Schalten Sie das Gerät immer aus, bevor Sie den Wassertank vom Gerät nehmen. Greifen Sie während des Betriebes nicht in den Ver-

neblerraum!

Nehmen Sie das Gerät bei leerem Wassertank nicht in Betrieb! Bei Unterschreiten des minimalen Wasserstandes, schaltet das Gerät die Verneblerfunktion automatisch aus. Das rote Licht geht an.

• Stellen Sie sicher, dass sich keine fremden Gegenstände im Wassertank befinden.
• Entfernen Sie den Wassertankdeckel vom Tank (12). Füllen Sie den Tank mit frischem, kalten Leitungswasser (13). Tankdeckel gut verschliessen, den Tank auf das Unterteil geben und die Düse einstecken (14). Geben Sie keine Zusätze zum Wasser (15)!
• Schliessen Sie das Netzkabel am Netz an und schalten Sie das Gerät ein (16). Das grüne Licht erscheint. Wenn das rote Licht aufleuchtet, ist der Wassertank leer.

Wasserreinhaltung (optional)

Der innovative Ionic Silver Stick (17) benutzt die erwiesenen antibakteriellen Eigenschaften von Silber und hält damit das Wasser bakterien- und keimfrei. Der ISS gibt über einen Zeitraum von mehr als einem Jahr Silberionen in das Wasser ab. Er ist selbsterneuernd und wartungsfrei. Auf dem Bild 17 ist die Position im Gerät sichtbar, Greifen Sie während des Betriebes nicht in den Verneblerraum. Schalten Sie das Gerät zuerst aus. (Wenn sich der Ionic Silver Stick nicht automatisch in Ihrem Gerät befindet, können Sie ihn optional dazukaufen).

Duftstoffe verwenden

Wasserzusätze (z.B. ätherische Öle, Duftstoffe, Wasserreinhaltemittel) dürfen NICHT verwendet werden! Auch eine kleine Menge kann den Kunststoff beschädigen/Risse bilden. Das Material ist nicht für den Gebrauch von Zusätzen geeignet. Ein Tropfen genügt, um den Wassertank zu beschädigen und damit das Gerät unbrauchbar zu machen. Geräte die durch Zusätze beschädigt werden, sind von der Garantie ausgenommen.

Bedienung U7137

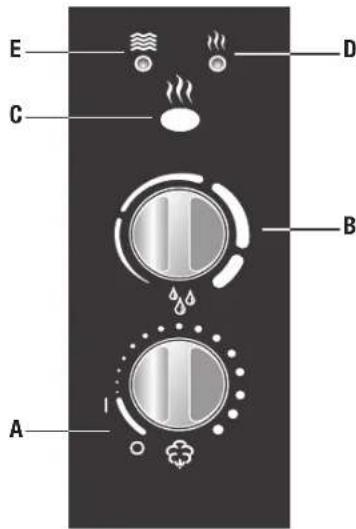

E C D B A

A Ein-/Ausschalten
und Nebelausstoss regulieren
B Hygrostat
C Vorheizung
D Vorheizungsanzeige
E Leerstandsanzeige

A) Ein/Ausschalten und Nebelausstoss regulier

Beim Drehen des unteren Drehknopfes im Uhrzeigersinn schalten Sie einerseits den Luftbefeuchter ein und regulieren zudem den Nebelausstoss von niedrig zu hoch.

B) Hygrostat (Feuchtigkeit einstellen)

Beim Drehen des oberen Drehknopfes im Uhrzeigersinn stellen Sie die gewünschte Feuchtigkeit ein. Empfehlenswert ist eine relative Luftfeuchtigkeit zwischen 40-60%. Überschreitet die Feuchtigkeit die gewünschte Einstellung, schaltet das Gerät ab. Das Gerät schaltet nicht ab, wenn die Funktion Dauerbetrieb eingestellt ist.

C) Betrieb mit Vorheizung

Durch Drücken des Schalters für die Vorheizung wird das Wasser vor dem Eintreten in den Verneblerraum auf 80°C vorgeheizt. Der Nebel tritt jetzt mit angenehmen 40°C aus. Dies hat den Vorteil, dass die Raumtemperatur nicht absinkt und sich ausserdem die Wasserreinhaltung entscheidend verbessert (Bakterien werden abgetötet). Ist die Vorheizung eingeschaltet, leuchtet die LED (D) orange auf.

E) Leerstandsanzeige

Die rote LED zeigt an, dass der Wassertank leer ist. Bitte lesen Sie dazu das Kapitel «Wasser einfüllen».

17

A Ein-/Ausschalten
B Hygrostat
C Timer
D Nebelausstoss regulieren
E Vorheizung
F Auto/Sleep
G Timeranzeige
H Nebelausstossanzeige
I Vorheizungsanzeige
J Automatikanzeige
K Sleep-Anzeige
L Leerstandsanzeige

A) Ein / Ausschalten

Durch Drücken des Knopfes (A) schalten Sie den Luftbefeuchter ein oder aus.

B) Hygrostat / Feuchtigkeit einstellen

Durch Drücken des Knopfes (B) stellen Sie die gewünschte Feuchtigkeit in % ein. Empfehlenswert ist eine relative Luftfeuchtigkeit zwischen 40 – 60%. Das Gerät ist regulierbar von 40 bis 75%. Überschreitet die Feuchtigkeit die gewünschte Einstellung, schaltet das Gerät ab. Das Gerät schaltet nicht ab, wenn die Funktion Dauerbetrieb eingestellt wird.

Während der Auswahl wird der Sollwert angezeigt. Die Anzeige wechselt nach einigen Sekunden automatisch auf den aktuellen Wert.

C) Timer

Mit dem Knopf (C) können Sie die Betriebsdauer bestimmen – regulierbar zwischen 1 bis 6 Stunden oder Dauerbetrieb. Symbol G zeigt an, welche Dauer eingestellt ist (1h/2h/4h/6h/Dauerbetrieb).

D) Nebelausstoss,

Verdunstungsleistung regulieren

Durch mehrmaliges Drücken des Knopfes (D) können Sie den Nebelausstoss regulieren. Die Anzeige LO/ME/HI (H) zeigt an, welche der drei Stufen (niedrig/mittel/hoch) Sie gewählt haben.

E) Betrieb mit Vorheizung

Der Knopf (E) dient dazu, die Vorheizung ein- (Symbol I leuchtet auf) oder auszuschalten. Das Wasser wird dadurch vor dem Eintreten in den Verneblerraum auf 80°C vorgeheizt. Der Nebel tritt jetzt mit angenehmen 40°C aus. Dies hat den Vorteil, dass die Raumtemperatur nicht absinkt und sich ausserdem die Wasserreinhaltung entscheidend verbessert (Bakterien werden abgetötet).

F) Auto/Sleep

Durch Drücken dieses Knopfes (F) kann der Automatic- und Sleep- Modus aktiviert werden. Durch einmaliges Drücken schaltet sich die Automatic-Funktion ein (Symbol J erscheint auf dem Display), durch welche die optimale Luftfeuchtigkeit in Abhängigkeit zur Temperatur beibehalten wird. Die Regelung erfolgt über Ausstossmenge und vorgegebenen Sollwert. Wird die Sleep-Funktion eingestellt (Symbol K erscheint auf dem Display), ist die Sollfeuchtigkeit 60%; die Zeiteinstellung geht automatisch auf 6 Stunden; die Heizung ist eingeschaltet. Zusätzlich wird noch die Ausstossmenge reguliert, abhängig von der Differenz Soll- zu Ist-Wert.

L) Wasserstandsanzeige

Durch den transparenten Wassertank ist die Wassermenge gut ersichtlich. Zusätzlich zeigt das Gerät auf dem Display (L) an, wann Wasser nachgefüllt werden sollte.

Achtung!

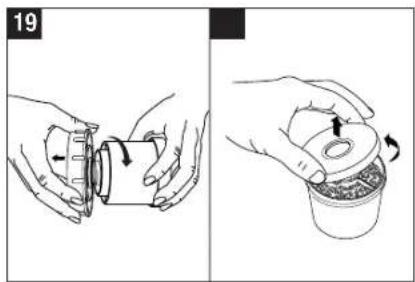

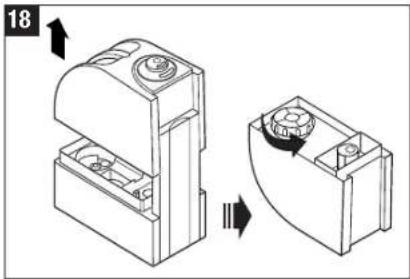

Der Wassertank ist mit einem Kalkfilter ausgerüstet. Dieser Filter muss alle 2 bis 3 Monate ersetzt werden. Bei sehr hartem Wasser kann ein Wechsel der Patrone bereits früher nötig sein. Weisser Staub rund um das Gerät ist ein sicheres Zeichen, dass die Patrone verbraucht ist. Bildet sich trotz neuer Patrone weisser Niederschlag um das Gerät, so prüfen Sie bitte, ob das verwendete Wasser wirklich unbehandelt ist. Fliesst das Wasser vor der Verwendung im Luftbefeuchter durch eine Hausentkalkungsanlage, so wird sich Salz rund um das Gerät niederschlagen.

• Übergeben Sie die Patrone der Kehrichabfuhr (21b)
• Nehmen Sie die neue Entkalkungspatrone aus der Verpackung (22b).
• Drehen Sie die Patrone nun auf den Wassertankdeckel (28). Tankdeckel gut verschliessen, den Tank auf das Unterteil geben und die Düse einstecken (29).
• Legen Sie die Entkalkungspatrone für mind. 24h in ein mit Wasser gefülltes Becken. Das Harz muss Wasser aufsaugen, um die volle Leistung zu erreichen!

Schalten Sie das Gerät immer aus, bevor Sie den Wassertank vom Gerät nehmen. Greifen Sie während des Betriebes nicht in den Ver-

neblerraum!

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen (30).
• Reinigen Sie den Wassertank und das Reservoir regelmässig einmal pro Woche (nur mit Wasser, ohne Spülmittel). Bei Betrieb mit Vorheizung alle zwei Wochen (31).
• Bitte entkalken Sie den Verneblerraum regelmässig mit handelsüblichem Entkalkungsmittel (32). Spülen Sie das Entkalkungsmittel mit viel Wasser gut aus.

Achtung

• Achten Sie darauf, dass kein Wasser in die untere Seite des Geräteunterteils gelangt (33).
• Reinigen Sie die Innenteile mit einem weichen Tuch und verwenden Sie auf keinen Fall Benzin, Fensterputzmittel und Lösungsmittel (34).
• Benutzen Sie zur wöchentlichen Reinigung der Membrane ausschliesslich den Pinsel.
• Wechseln Sie das Wasser im Wassertank mindestens 1 x pro Woche.

18

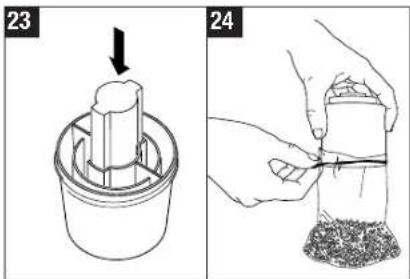

23 24

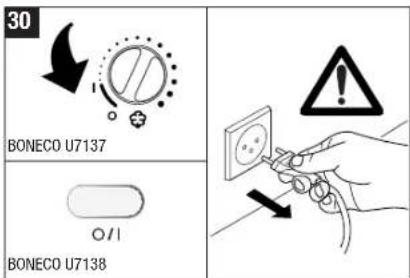

30 BONECO U7137 BONECO U7138

Lagerung bei längerem Nichtgebrauch

Gerät wie beschrieben reinigen, vollständig austrocknen lassen und vorzugsweise in der Originalverpackung an einem trockenen, nicht zu heissen Ort aufbewahren.

Entsorgen

Übergeben Sie den ausgedienten Luftbefeuchter Ihrem Händler zur fachgerechten Entsorgung. Weitere Entsorgungsmöglichkeiten erfahren Sie von Ihrer Gemeinde- oder Stadtverwaltung.

Garantie

Die Garantiebestimmungen sind von unserer Landesvertretung festgelegt. Wenden Sie sich vertrauensvoll an Ihren Fachhändler, wenn am Luftbefeuchter trotz strenger Qualitätskontrollen ein Mangel auftritt. Für eine Garantieleistung ist die Vorlage des Kaufbelegs unbedingt erforderlich.

Technische Daten

Netzspannung 230 V / 50 Hz
Leistungsaufnahme 40 W ohne Vorheizung140 W mit Vorheizung
Befeuchtungsleistung 400g/h ohne Vorheizung550 g/h mit Vorheizung
Geeignet für Raumgrössen bis 60m	^2/150 m ^3
Fassungsvermögen 5.0 Liter
Abmessungen 320 x 170 x 320 mm
Leergewicht ca.	3.7 kg
Betriebsgeräusch	< 25 dB(A)
Zubehör	Entkalkungspatronе(optional) Ionic Silver Stick

Störungen beheben

Problem	Mögliche Ursache	Was tun
Gerät funktioniert nicht	Netzstecker nicht eingesteckt	Netzstecker an Steckdose anschliessen
	Kein Wasser im Wassertank (Leer-Anzeige leuchtet auf)	Wasser nachfüllen
Kein Nebelausstoss	Luftfeuchtigkeitseinstellung ist geringer als Raumluftfeuchtigkeit	Luftfeuchtigkeitseinstellung erhöhen
	Spülmittelrückstände	Gerät mit klarem Wasser reinigen
Zu geringer Nebelausstoss	Wassertemperatur zu niedrig	Nebelausstoss auf Stufe Maximum stellen, nach 10 Min. arbeitet Gerät wieder einwandfrei
	Kalkablagerung auf der Membrane	Membrane reinigen
Weisser Niederschlag rund um das Gerät	Entkalkungspatrone verbraucht	Entkalkungspatrone oder Harz auswechseln
