BEDIENUNGSANLEITUNG 29902 ALBRECHT

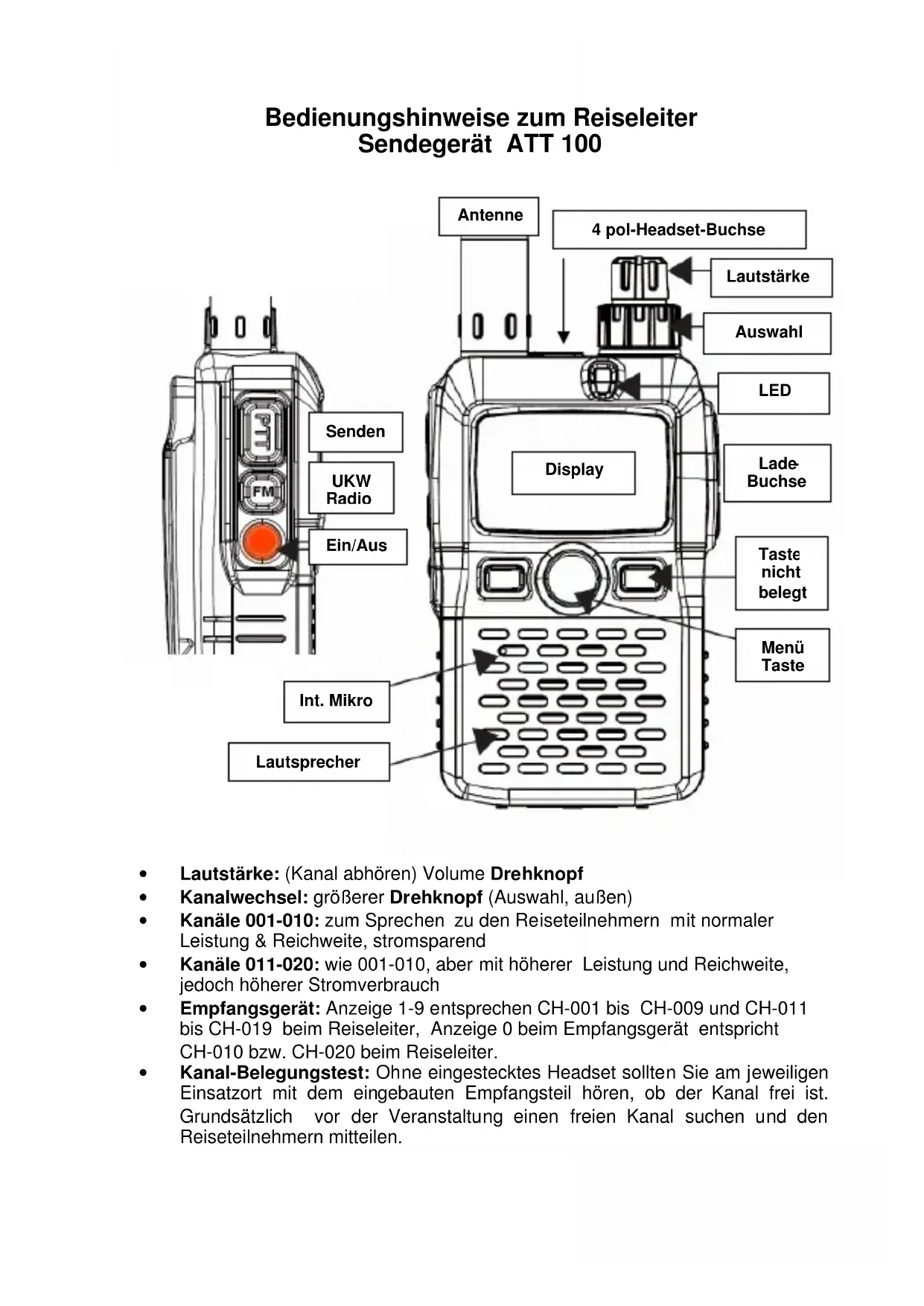

Bedienungshinweise zum Reiseleiter Sendegerät ATT 100

• Lautstärke: (Kanal abhören) Volume Drehknopf

• Kanalwechsel: größerer Drehknopf (Auswahl, außen)

• Kanäle 001-010: zum Sprechen zu den Reiseteilnehmern mit normaler Leistung & Reichweite, stromsparend

• Kanäle 011-020: wie 001-010, aber mit höherer Leistung und Reichweite, jedoch höherer Stromverbrauch

• Empfangsgerät: Anzeige 1-9 entsprechen CH-001 bis CH-009 und CH-011 bis CH-019 beim Reiseleiter, Anzeige 0 beim Empfangsgerät entspricht CH-010 bzw. CH-020 beim Reiseleiter.

• Kanal-Belegungstest: Ohne eingestecktes Headset sollten Sie am jeweiligen Einsatzort mit dem eingebauten Empfangsteil hören, ob der Kanal frei ist. Grundsätzlich vor der Veranstaltung einen freien Kanal suchen und den Reiseteilnehmern mitteilen.

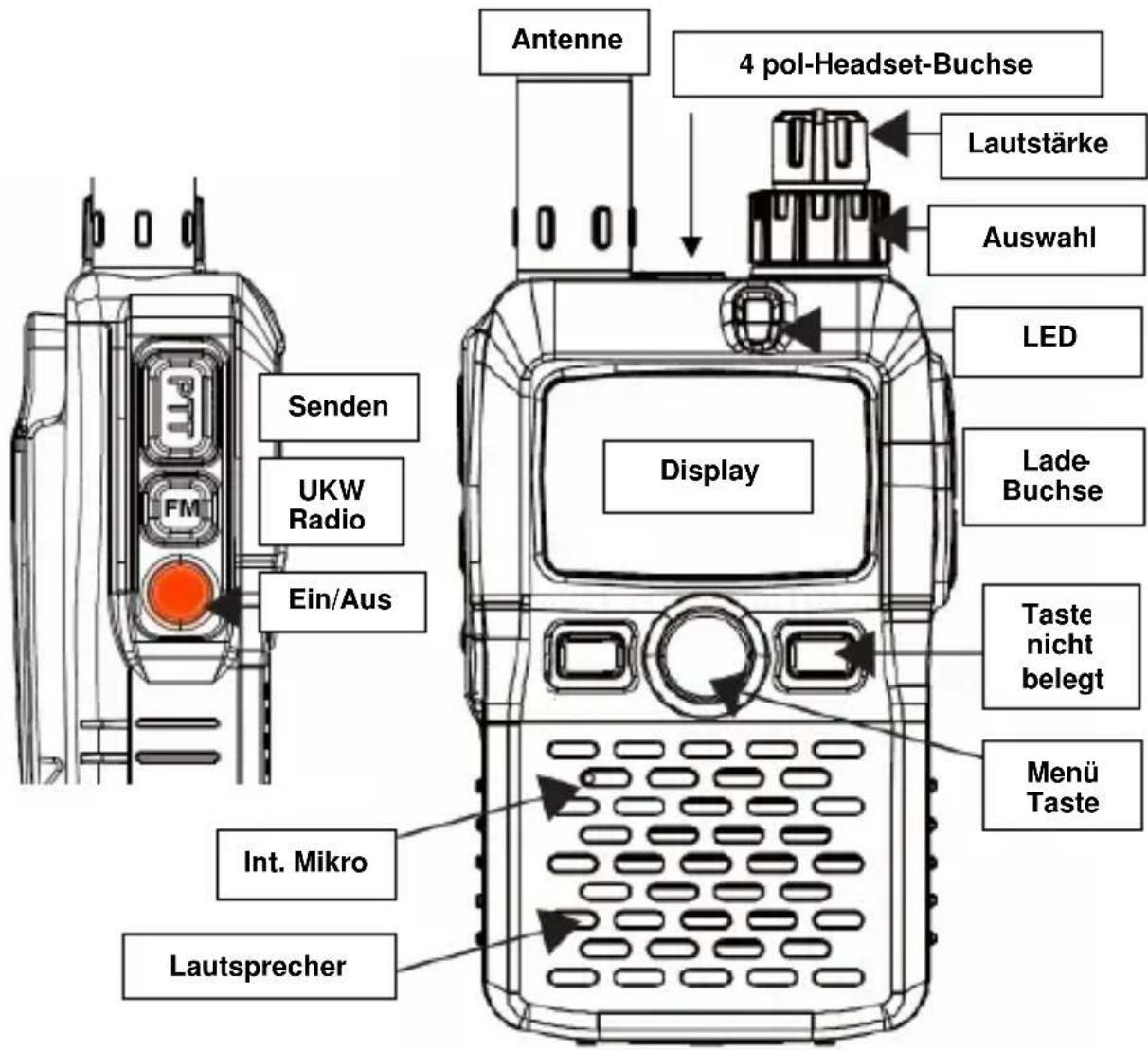

Lautsprecher Antenne Lade

Display• Besetztanzeige: Leuchtet die LED am Reiseleitergerät während einer Sendepause grün, so ist das ein Zeichen, dass andere den gleichen Kanal ebenfalls belegt haben.

• Tastensperre: 1 x mittlere Menü-Taste lang drücken Durchsagen zu den Reiseteilnehmern Durchsagen mit Funkgerät ohne Headset Sendetaste drücken, in das eingebaute Mikrofon aus 20..30 cm Abstand sprechen und nach der Durchsage wieder loslassen. Das bei anderen Geräten übliche störend hörbare Abrauschen bei den Reiseteilnehmern nach dem Loslassen der Sendetaste wird bei diesen Geräten durch eine besondere Schaltung unterdrückt, daher ist ein Dauersenden mit ständig gedrückter Sendetaste beim Reiseleiter nicht notwendig und auch nicht erwünscht. Beim Senden leuchtet eine rote LED. Durchsagen mit Headset Mit eingestecktem Headset kann mit dem Gerät sowohl zu den Reiseteilnehmern gesprochen werden, als auch evtl. vorher aufgenommene Reiseinformationen gesendet werden. Dazu 4 poligen Stecker des Headsets oben neben der Antenne in Funkgerät stecken. Zum Senden die Sendetaste (PTT) am Headset drücken. Dauersenden ist (in Ausnahmefällen) auch möglich durch Umlegen des Schiebeschalters am Headset von PTT (Sendetaste) auf PTX (Dauersenden). Nach Ende der Durchsage bitte Zurückschalten auf PTT nicht vergessen. Übertragen von aufgenommenen Reiseinformationen zu den Reisenden Den 3 poligen (Stereo-) Stecker in MP 3 Player stecken. Reiseinformationen werden im Kopfhörer mitgehört. Zum Senden die Sendetaste im Headsetkabel drücken (bzw. PTX Schalter benutzen). Lautstärke der Reiseinformationen am MP 3 Player auf angenehme Mithörlautstärke am Headset einstellen (Ausprobieren vor der Veranstaltung empfohlen). Zu den Reiseinformationen kann auch parallel über das Mikrofon des Headsets zu den Reisenden gesprochen werden. Akku aufladen Bei jedem Einschalten erscheint für einen kurzen Moment die Batteriespannung (z.B. 3.8V im Display, voll ~ 4 V, fast leer ~3.4 V) Unter der Gummikappe (rechte Seite) befindet sich die EXT DC IN Buchse. Hier wird das mitgelieferte USB Kabel zum Aufladen eingesteckt. Sie können den eingesetzten 1400 mAh Lithium-Ionen-Akku sowohl von einem Steckerlader (mit USB Buchse) als auch von einem Computer über dessen USB Buchse aus aufladen. Die Aufladezeit eines vollständig entladenen Akkus beträgt ca. 5-6 Stunden. Das Laden wird durch CHGING im Display angezeigt. Wird das Gerät (empfohlen) beim Laden ausgeschaltet, leuchtet zusätzlich eine rote LED, bis der Akku vollgeladen ist. Die USB Steckerlader von ATT100 und ATR100 sind baugleich und können auch untereinander ausgetauscht werden. Die Akkuladung erfolgt automatisch, bei vollem Akku schaltet die Ladung ab. Wichtiger Hinweis zum Transport in Flugzeugen Bitte beachten Sie die Vorsichtsmaßnahmen im Umgang mit Lithium-Ionen-Akkus (abgedruckt bei den für Lufttransport vorgeschriebenen Hinweisen, falls Sie ein Set mit unserer Tragetasche benutzen). Öffnen Sie nie einen Akku, verwenden Sie nie andere Ladegeräte und –Kabel, achten Sie darauf, keine Akkukontakte kurzzuschließen. Separate bzw. Ersatzakkus dürfen Sie nicht mit dem Reisegepäck aufgeben, sondern nur im Handgepäck mitnehmen.Akku wechseln Das Batteriefach lässt sich von der Geräteunterseite her mit dem Daumennagel oder einer Kugelschreiberspitze entriegeln. Nach Abnehmen des Akkudeckels ist der Akku herausnehmbar. Wenn Sie den Akku tauschen oder einsetzen, achten Sie darauf, dass Sie die Beschriftung lesen können. Dann ist der Akku automatisch richtigherum eingelegt.

Zusatzfunktionen: Funktionen, die über den Verwendungszweck als Durchsagesender hinausgehen Benutzen als Funkgerät für Reiseleiter untereinander Ohne eingestecktes Headset können sich Reiseleiter auch über Ihre Geräte wie mit einem normalen Funksprechgerät untereinander unterhalten. Da das Headset keinen Funkempfang erlaubt (der im GHS 01 integrierte Ohrhörer ist nur zur MP 3 Wiedergabe vorgesehen), ist in diesem Fall das Headset auszustöpseln. Als Funkgerät werden die normalen europäischen PMR 446 Kanäle benutzt. Alle beteiligten Geräte müssen auf die gleiche Kanalnummer eingestellt werden. Zusätzlicher UKW Radioempfang Das Reiseleitergerät kann auch normalen UKW Radioempfang benutzt werden (ohne eingestecktes Headset). Aktivieren des UKW Empfangs: Drücken Sie 2 sec auf die seitliche Taste FM. Das Gerät schaltet auf Radio um und zeigt eine UKW Frequenz an, wie zum Beispiel 88.0 MHz. Mit dem Kanaldrehschalter (äußerer Ring) können Sie jetzt einen Sender aussuchen. Sobald ein Funksignal eintrifft, oder sobald Sie selbst senden, schaltet sich der Radioempfang wieder ab. Zusatzfunktionen nach Drücken der Menütaste (Mitte) Nach Drücken der mittleren Taste sind einige Menüfunktionen über den Kanaldrehschalter zu erreichen, die für die Verwendung als Tour Guide Gerät normalerweise nicht benötigt werden. TX Code und TX Code Zeigt Ihnen die beim jeweiligen Kanal einprogrammierte Codefrequenzen an - Änderungen nur über Programmiergerät durch Servicetechniker möglich. SQL Zeigt die Einstellung der Rauschsperre an. Die Einstellung lässt sich verändern zwischen 0 (offen, man hört das Hintergrundgeräusch) und 4 (voll geschlossen). Für den Betrieb als Reiseleitergerät sind Werte unter 2 nicht zu empfehlen. BCLO Busy Channel Lock Out - Sendesperre bei besetztem Kanal. Normalerweise abgeschaltet (OFF). In Zukunft ist allerdings von den Behörden geplant, die Überwachung eines Kanals vor dem beabsichtigten Senden verbindlich vorzuschreiben, damit man vorhandene Benutzer eines Kanals nicht stört. Ist BCLO eingeschaltet, dann können Sie nicht senden, falls der Kanal gerade schon belegt ist. Lieferzustand: BCLO OFF. LIGHT Beleuchtung automatisch an/aus oder immer eingeschaltet, solange Gerät in Betrieb ist. Empfohlen: OFF.SAVE Batteriesparschaltung : Sollte ON sein K TONE Tastenton an / aus. Empfohlen OFF APO (Auto Power Off) Automatische Abschaltung, wenn Gerät längere Zeit nicht benutzt wird. Empfohlen: OFF TOT (Empfohlen: OFF) Einstellbare maximale erlaubte Sendezeit im Funksprechbetrieb. Unterbricht Senden nach der eingestellten Zeit. Um weitersenden zu können, muss man dann 1 x die Sendtaste loslassen, bevor man wieder weitersenden kann. VOX (empfohlen: OFF) Automatische Sprachsteuerung (Handsfree) für Funksprechbetrieb. Möglichkeiten: OFF-1,2,3,4. In Stellung 4 ist die Sendeautomatik am empfindlichsten, jedoch VOX ist für Reiseleiter- Betrieb nicht zu empfehlen, da VOX das Erlernen einer angepassten Sprechtechnik erfordert (meist wird das erste Wort eines Sendedurchgangs noch nicht mit übertragen) FM RET (empfohlen OFF) UKW Radio automatisches Wiedereinschalten. Bei ON schaltet sich nach einem Funkgespräch das eingebaute UKW Radio wieder automatisch ein. Nicht zu empfehlen im Reiseleiterbetrieb, führt zu erhöhtem Stromverbrauch! PC Programmierung (nur für Service) Über ein Programmiergerät (für PC) und entsprechende Software können ggf. auch andere Frequenzen und Zusatzfunktionen vom Service in die Geräte programmiert werden. Anschluß an der Headsetbuchse. Konformität mit EU Normen Alan Electronics erklärt die Übereinstimmung mit Europäischen Direktiven und den harmonisierten EU Normen EN 300 296 V

1.3.1, EN 301 489-1 V. 1.8.1, EN 301 489-3 V.1.3.1 und EN 60

950-1: 2006 2nd ED für PMR 446 Funkanlagen. Die Geräte sind zum Nachweis der Konformität mit dem CE Zeichen versehen und dürfen in allen Ländern der EU + EWR (incl. IS, N, CH, FL) und TR auf Reisen benutzt werden. Geräte, die nicht mehr benötigt werden, dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen bei öffentlichen Recycling- Annahmestellen abgegeben werden. Die Originaldokumente stehen auf unserem Downloadserver unter http://service.alan- electronics.de jederzeit zum Download zur Verfügung
