BEDIENUNGSANLEITUNG Albrecht AE600S MIDLAND

Bedienungsanleitung /Anschlusshinweise Motorrad-Kommunikationsanlage

AE 600 S

Verwendungszweck

Die Kommunikationsanlage AE 600 S ist für die Sprach-Kommunikation zwischen Motorradfahrer und Beifahrer vorgesehen. Dabei werden die beim Set mitgelieferten Helm-Sprechgarituren OHS 500 oder CHS 300 in die Helme eingesetzt.

Das Gerat erhögt eine Duplex-Sprechverbindung vom Fahrer zum Beifahrer und umgekehrt. Ein eingebautes Mono UKW Radio lassst sich zum Rundfunkempfang zuschalten. Die Sprechverbindung hat Vorrang gegenüber dem Radioempfang: beim Sprechen wird die Radiolauststärke entsprechend abgesenkt. Darüber hinaus sind folgende Geräte zusätzlich anschließbar:

• Externer MP-3, CD/DVD Player Laufsprecherausgang über 3.5 mm Klinkenbuchse (anstelle des eingebauten Radios)

Audio-Informationen eines Navigations-Systems sofern es über einen Audioausgang verfügt.

• Ein PMR 446 Funkhandy oder ein anderes Handfunkgerät / Walkie Talkie wie z.B. LPD, damit können Fahrer und Beifahrer sprechen und horen, eine Sprechtaste für den Fahrer (oder den Beifahrer) wird zur Befestigung z.B. am Motorradlenker mitgeliefert.

• GSM Handy (sofern auf automatische Rufannahme geschalte) für den Fahrer.

Das Gerat kann mit 3 Stück Mikro-Batterien AAA (Alkali oder wiederaufladbar) unabhängig vom Fahrzeugbordnetz betrieben werden (Batterien sind nicht im Lieferumfang enthalten).

Normenkonformität:

Die Motorrad-Kommunikationsanlage erfüllt die europäischen EMV-Normen, wie EN 55 013:2001 + A1:2003 (Radio), EN 301 489-01 V.1.6.1, EN 301 489-05 V 1.3.1, EN 301 489-07 V 1.3.1 (EMV für PMR-Funksprechgeräte- und Zubehör und GSM Zubehör), EN 55022:2006, EN 55024:1998 mit A1+A2(2003) die WEEE und RoHS Direktiven (in Deutschland Elektrogerätegesetz) und EN 60065:2002 (elektrische Sicherheit) undträgt das CE-Zeichen.

Anschlussbedingungen für Zusatzgeräte

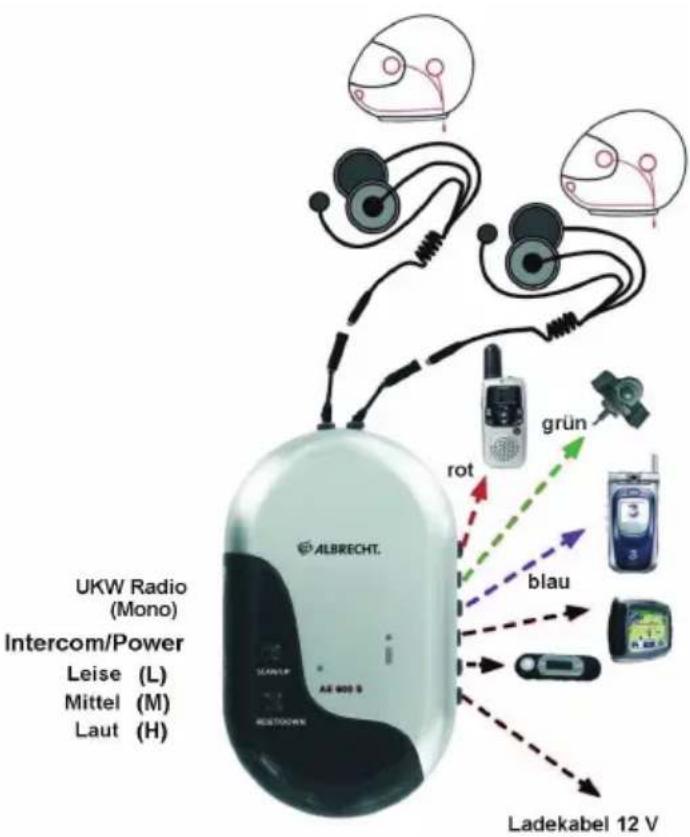

Alle mitgelieferten Kabel und die zugehörgen Buchsen am Gerät sind farblich zueinander passend gekennzeichnet (rot = PMR Funkkabel, grün = PTT Sendetaste, blau = Handy bzw. Funkkabel 2.5 mm Stereo)

Funkgeräteanschluss:

Der Funkanschluss des AE 600 S passst auf die meisten Handfunkgeräte, die eine 2.5mm / 3.5mm Buchsenkombination haben, wie z.B. ALBRECHT Tectalk Pro, ALAN 443, ALAN 456 R, MIDLAND G6, G7, G8 oder G 12. Funkgeräte mit 2.5mm Stereostecker, wie z.B. Tectalk FM +, Tectalk Smart, ALAN 777, ALAN K1, Midland G 5-R1 sind über einen separat erhältlichen Adapter 29254 anschließbar, oder Sie benutzen dazu das mitgelieferte GSM Handykabel (naturlich nur, wenn nicht gleichzeitig auch ein Handy angeschlossen werden soll). Die beiden Funkgeräte-Anschlußnormen 2.5mm (Mikrofon) + 3.5mm (Hörer) oder 2.5mm Stereo (Mikro + Hörer) werden auch von denen anderen Spechfunkgräten untersätzt. Sprachgesteuerter Funkbetrieb (VOX) ist technisch nicht vorgesehen, da einmal der Fahrgeräuschpegel die bei Funk (im Gegensatz zum Handy) notwendigen extremen Anforderungen an die Spracherkennung nicht möglich, und andererseits die Sprechtastenbedienung das einzige Unterscheidungskriterium zwischen Funk- und Handy darstellt. Die Lautstarke der Funkübertragung stellen Sieitte am Funkerät ein!

MP-3/DVD/CD:

Normstecker 3.5 mm Stereo (9). Das Radio schaltet bei Einstecken des Kabels ab. Eine Stereowiedergabe ist allerdings nicht möglich, beide Kopfhörer geben das gleiche Signal in Mono wieder. Verwenden Sie zum Anschluss den Kopfhörerausgang Ihres Gerätes, die Lautstärke stellen Sie mit dem Regler des MP-3, CD/DVD Player's ein.

Navigation:

Normstecker 3,5 mm Stereo (8). Bei eingehenden Audio-Informationen wird das Radio bzw. CD/MP3 leise geschalte. Die Lautstarke stellen Sieitte am Navigationsgerat ein.

GSM Mobiletelefon (Handy):

Universal-Freisprechanschluss mit 2.5 mm „Stereo" Stecker. Für die meisten Handy-Fabrikate gibt es im Zubehörhandel geeignete Adapter zum Anschluss diverser Freisprecheinrichtungen mit thisem universal 2.5 mm Stereostecker. Handy's mussen von der Programmierung her „automatische Rufannahme" gestatten und entsprechend eingestellt sein. Das mitgelieferte GSM Kabel kann auch benutz werden, wenn ein Funker mit 2.5 mm Stereoanschluss benutzt werden soll. In thisem Fall wird das Kabel natürlich nicht in die GSM Buchse, sondern in die linke Buchse für PMR eingesteckt. Die Lautstärke stellen Sieitte am Handy bzw. Funker et!

Einbau- und Anschlussinweise

Einsetzen der Helmsets:

Die beiden Helmsets bestehen aus je zwei flachen, gepolsterten Hörern zum Einsetzen in den Motorradhelm, einem Mikrofon zum Anbringen in Mundnähe mit Schwanenhals am Helm und einer wasserdichten Sprechtaste, die man in Handreichweite z.B. am Lenkrad, aber auch am Handschuh anbringen kann.

Verwenden Sie für den Beifahrer (Sozius) das Spiralkabel und für den Fahrer das normale Kabel, da die Leitung für den Fahrer gleichzeitig als Radio-Antenne dient. Achten Sie beim Anschlieben auch auf die Beschriftung an Ihr dem Zentralgerät.

Zur Montage dnen selbstklebende Klebe-Pads zum Einkleben der Hörer im Helm und bei der Sprechtaste ein langenverstellbares Klettband. Die Klebe-Pads haben auf der einen Seite (Schutzfolie abziehen) eine Klebefläche, auf der anderen Seite einen Klettverschluss, so dass die Hörer sehr leicht haften und immer wieder abgenommen und eingesetzt werden konnen. Motorradfahrer, die zum Anbringen der Sprechtaste nur beschränkten Platz z.B. auf einer Metallplatte am Lenker haben, konnen das Klettband auch entfern und die Taste mit Klebe-Pads direkt aufkleben.

Montieren Sie die Hörer so im Helm, dass Sie noch einen geringen seitlichen Abstand zu den Ohren haben. Setzen Sie die Hörer jedoch nicht so ein, dass sie vollständig über den Ohren sitzen, Denn dann konnen Sie eventuell das übrige Verkehrsgeschehen nicht mehr akustisch wahrnehmen (laut STVO)durfen Sie keine, beide Ohren akustisch voll abdichtende Kopfhörer benutzen, da Sie dann unter Umständen nicht mehr Hupen und andere Signale horen konnen).

Beachten Sieitte, dass Sie beim Einsetzen der Hörer keinerlei Veränderungen an dem Motorradhelm vornehmen. Es ist von der ECE Zulassung der Motorradhelme her nicht erlaubt, innerhalb des Helms Material abzutragen, um z.B. eine Vertiefung fur den Hörer zu schaffen. Befestigen Sie das Mikrofon mit dem Schwanenhals so, dass das Mikrofon immer in Mundeinha positioniert ist. Vor Anpressen des Klebepads die Klebestelle gut saubern (z.B. mit Alkohol, keineswegs aber mit Lösungsmitteln). Drücken Sie die Klebestelle fest an, und beachten Sie, dass Klebe-Pads ihre endgültige Festigkeit erst nach einigen Stunden erreichen.

Die Sprechtaste und das Funkgerätekabel benötigten Sie nur, wenn Sie ein Funksprechgerät zusätzlich betreiben möchten. Für die Grundfunktionen Intercom zwischen Fahrer und Beifahrer oder Radio/MP-3 horen brauchen Sie die Sprechtaste nicht, es genügt, die beiden Hörsersets einzustecken.

UnterbringendesZentralgerats

Der Beste Unterbringungsplatz ist in einer Seitenasche des Tankrucksacks oder in einer AuBentasche ihrer Motorradkombination. Für einen optimalen Radioempfang empfehlen wir die Verkabelung fur den Fahrer an geeigneter Stelle in der Kombination unaufgerollt am Rucken entlang zu führen. Aufgerollte/aufgewickelte Kabel konnen die Empfangsqualitat des integrierten Radios erheblich verschlechtern.

Montage von Funkgerät und/oder Handy

Funksprechgerat und Handy erreichen ihre optimale Abstrahlung nur bei freistehender Montage. Werden Handy und Funkgerät gleichzeitig benutzt, sollenn beide so welt wie möglich voneinander und vom Zentralgerät entwickelt angebracht werden. Bei provisorischer Unterbringung in Jacketaschen, bei der die Reichweite sehr stark eingeendet sein wird, achten Sieitte daraufuf, dass sich Handy oder Funkgerät nie zusammen mit dem Zentralgerät in der gleichen Jacketasche befinden. Die Geräte konnten sich beim Senden untereinander unerwänscht beeinflussen. Wenn Sie kein Handy oder Funkgerät benutzen, brauchen Sie die zugehörigen Kabelsets auch nicht einzustecken.

Die Steckverbindungen zu den Helmsets (schwarz) und zur Fahrer-Sprechtaste (gelb) sind wasserdicht und verwechselungssicher. Stecken Sie die Stecker so zusammen, dass die Markierungen aufeinanderizen.

Bis auf die Nutzung eines elev. angeschlossenen Handys sind Fahrer und Beifahreranschlüsse gleichberechtigt. Handy-Anrufe können nur am Fahrer- Headset entgegenommen werden. Soll dagegen der Beifahrer anstelle des Fahrens Telefonieren können, dann vertauschen Sieitte Fahrer- und Beifahreranschlüsse vor Fahrtantritt!

Funkbetrieb über das Intercom-System

Fahrer und Beifahrer können bei einem angeschlossenen Funkgerat (z.B. PMR 446) beiden den Funkverkehr auf dem gewählten Kanal empfangen und auch sprechen. Zum Sprechen muss derjenige, der die Sprechtaste hat, diese drücken, auch wenn der Mitfahrer zu einem entfernten Geschäftspartner sprechen möchte.

Stromversorgung / Batterien einsetzen

Setzen Sie 3 Micro-Batterien oder Akkus (AAA) in das Batteriefach polungsrichtig ein. Beim Betrieb mit NiMH-Akkus haben Sie eine Lademoglichkeit auch unterwegs über die DC-IN-Buchse an Ihr hem 12V Bordnetz (10,8V - 15,6V). Verwenden Sie nur das beiliegende bzw. im Fachhandel erhältliche Ladekabel aus unserem Hause, da diese gleichzeitig als Ladestrombegrenzung fungiert. Versuchen Sie nie normale Batterien auf thisem Weg zu laden (Explosionsgefahr). Betreiben Sie Ihr Gerät nie allein (ohne Akkus) über die DC-In-Buchse, da diese Buchse nur zum Laden gedacht ist und ohne eingesetzte Akkus das Gerät nicht dauerhaft gegen Überspannung schützen kann.

Warnhinweise:

Verwenden Sie nie aufladbare und nicht aufladbare Batterien gemischt. Benutzen Sie nur Batterien oder Akkus jeweils der gleichen Sorte, mischen Sie auchitte nicht leere und volle Batterien. Verwenden Sie bei Akkubetrieb nur welche, der neuesten Generation; insbesondere beim Laden uber ihr Bordnetz. Entsorgen Sie gebrauchte Batterien nur bei den Sammelstellen im Fachhandel (achten Sie auf die unterscheidlichen Sammelbehalter fur Batterien und Akkus). Batterien und Akkus sind Sondermull, sie durren nicht mit dem normalen Hausmull entsorgt werden. Werfen Sie keine Batterien oder Akkus ins Feuer, oder schlieben Sie die Pole von Batterien oder Akkus kurz: es besteht Explosions- Brand- und Verletzungsgefahr.

Bedienung

Einschalten:

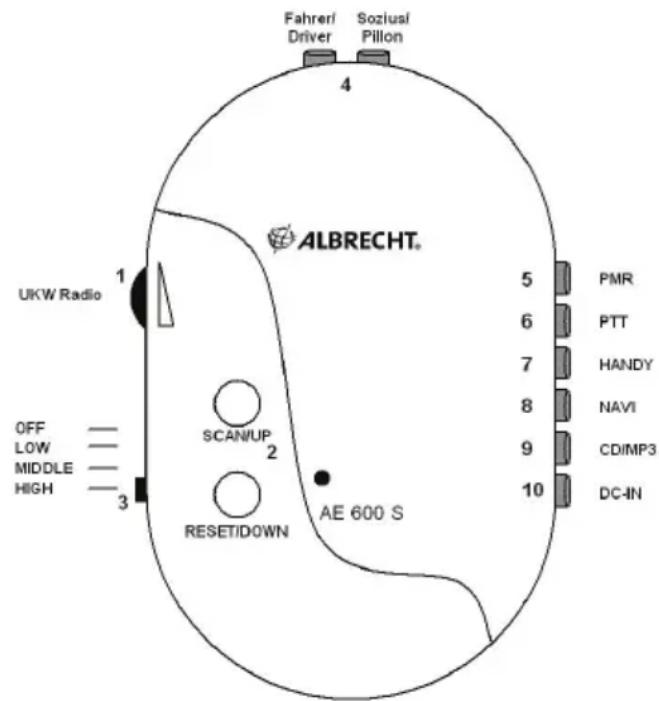

Radio (1) und Intercom-Teil (3) setzen sich getrennt einschalten und betreiben.itte beachten Sie bei Nichtbenutzung, dass Radio und Intercom-Teil beiden ausgeschelt sind! Eine rote LED zeigt den eingeschalteten Zustand an.

Radio: Das Ein- und Ausschalten erfolgt über den mit dem Lautstärkeregler verbundenen Rändelrad-Schalter (1). Das Radio verfügt über automatischen Sendersuchlauf.

Dazu drücken Sie die SCAN / UP Taste (2). Der Suchlauf startet unducht den UKW Bereich von ca. 87.4 MHz (untere Grenze) an bis 108 MHz (obere Grenze) nach empfangswürdigen Signalen ab. Bei jeder ausreichend starken Signal stoppt der Suchlauf automatisch.

Gefällt Ihnen der Sender nicht, setzen Sie den Suchlauf weitersuchen, indem Sie wieder die SCAN/UP-Taste drücken, uw. Der Suchlauf startet dann an der Stelle, wo er vorher aufgehört hatte.

DieunteTasteRESET/DOWNbenutzenSie，wenn

Sie den Suchlauf an den Anfang des UKW Bandes wieder zusücken sollen und einen neuen Suchlaufvorgang von unter aus starten sollen. Dabei setzen ein Tastendruck den UKW Empfang an den Anfang des Bandes darüber, den Suchlauf konnen Sie dann mit der anderen Taste SCAN/ UP wieder nach oben starten.

Intercom:

Zum Einstellen des Intercoms zwischen Fahrer und Beifahrer dient ein Schiebeschalter mit 4 Positionen (3).

Die linke Position, Intercom Aus (OFF), benutzen Sie, wenn Sie nur Radio Horen wollen.

Die Sprechverbindung wird über Kreuz aufgebaut: vom Fahrermikrofon zum Beifahrherörer und umgekehrt.

Von unter nach oben wahlen Sie die 3 verschiedene Intercom Einstellungen:

Position L (Low): Motorradbetrieb bei hohenen Geschwindigkeiten. Die beiden Mikrofone sind so eingestellt, dass auch bei hohenen Geschwindigkeiten eine Verständigung möglich ist. Die Einstellung berücksichtigt auch, dass Sie automatisch bei hohenen Umgebungsgeräussen lauter sprechen und verhindert eine damit verbundene Übersteuerung der Verbindung.

Position M (Medium): Motorradbetrieb bei mittleren Geschwindigkeiten: Hier ist das Mikrofon empfindlicher, reagiert aber auch schon möglicherweise erh auf nebengeräusche

Position H (High): Hohe Empfindlichkeit, für langsame Geschwindigkeit oder im Stand

Automatische Radioregelung: Beim Sprechen wird ein evtl. eingeschaltetes Radio oder der CD/MP3 Player automatisch leiser gescheltet. Damit Wind- und Fahrgeräutsche nicht den Radioempfang stummschalten, müssen sie in den Positionen 1 und 2 mit einer der Geschwindigkeit angepassten hohenen Lautstarke sprechen.

Kurz nach dem Sie aufgehört haben, zu sprechen, wird der Radioempfang bzw. der CD /MP-3 Player wieder automatisch lauter.

Funkbetrieb mit der Kommunikationsanlage:

In einer der 3 Schalterstellungen des Intercoms konnen Sie auch über Funk mit anderen Funkteilnehmern sprechen. Stecken Sie das Funkkabel (rot 3,5mm Stecker) in die Buchse „PMR-Funk" (5) und die Sendetaste (PTT, grün) in die Buchse (6) des Zentralgeräts und die beiden Klinkenstecker des Funkkabels in das Funkgerät. Testen Sie zunachst das Funkgerät bei Empfang mit kleiner Lautstärke und stellen dann bei Bedarf hoher.

Zum Sprechen drücken Sieitte Ihre Sprechtaste. Die Mikrofonlautstärke zum Funkerat wird automatisch den 3 verschieden Empfindlichkeitsstufen mit angepasst. Nach dem Sprechen lessen Sie die Sprechtaste wieder los. Ein integriertes Gerauschfilter sorgt fur nebengerauscharme Verbindungen beim Sprechen und bestmogliche Sprachverständlichkeit.

Funkempfang: Der Empfang durch das Funkerhat Vorrang vor dem Radio bzw. dem CD / MP3 Player (9). Sobald ein eingehendes Funkgesprach die Rauschspere Ihres Funkerats öffnet, wird der Radioempfang automatisch leiser geregelt. Bei wieder ruhigem Funkkanal regelt sich der Radioempfang wieder auf den alten Wert ein.

Handybetrieb am Fahreranschluss:

Stecken Sie den 3.5 mm Stecker des Handy-Anschlusskabels in die entsprechende Buchse (7) des Intercoms und den 2.5 mm „Stereo" Stecker in die entsprechende Headset Buchse Ihres Handy's. Passt der Stecker nicht, besorgen Sie sichitte im Handy-Zubehor-Fachhandel einen passenden Adapter. Nahezu alle Universal- Freisprechheadsets haben den auch vom AE 600 S benutzen 3.5 mm Stereostecker, thereof gibt es Adapter fur vielse gängige Handymodelle. Programmieren Sie das Handy auf automatische Rufannahme.

Einen eingehenden Anruf horen Sie dann in beiden Kopfhörern. Wie auch beim Funk, haben eingehende Anrufe Vorrang vor Radio und CD / MP 3 Player. Beantwarten können Sie den Anruf über das Fahrermikrofon. Sprechen Sie damititte mindestens so laut, wie es der Schalterstellung entspricht. Die richtige Lautstärke haben Sie dann erreicht, wenn der Radioempfang beim Sprechen gerade leise wird.

Drücken Sieitte beim Telefonieren keineswegsdie Sprechtaste,denn das wurde ihre Antwort unmittelbar an das Funkgerat anstelle des Handy's leiten!

Entsorgen des Geräts

Nach den neuen EU Richtlinien dürfen defekte oder nicht mehr benöttige elektronische Geräte nicht mit dem normalen Hausmüll entsorgt werden, sondern können bei den communalen Sammelstellen abgegeben werden. Das Symbol auf dem Gerät weist daraufhin. Bevor Sie ein Gerät entsorgen, entnehmer Sieitte die Batterien und geben diese getrennt bei den Alt-Batterie-Sammelstellen ab.

© 2008 Alan Electronics GmbH

www.alan-electronics.de / www.albrecht-online.de

Reparaturen und Ersatzteile: 06103 9481-22

Technische Beratungs-Hotline: [phone] (0.69 Euro/Minute aus dem deutschen Festnetz, 1.49 Euro/Min aus deutschen Mobilfunknetzen),

Fax [phone]

Service-Download:

www.hobbyradio.de, www.alan-albrecht.info
