BEDIENUNGSANLEITUNG M-10 MIDLAND

SICHERUNG ERSETZEN 6

BEDIENUNG DES FUNKGERÄTES 6

RAUSCHSPERRE (SQUELCH) 6

EXTERNER LAUTSPRECHER 7

FREQUENZBAND-AUSWAHL 7

FREQUENZBAND TABELLE 8

TECHNISCHE DATEN 9

BEDIENUNGSELEMENTE

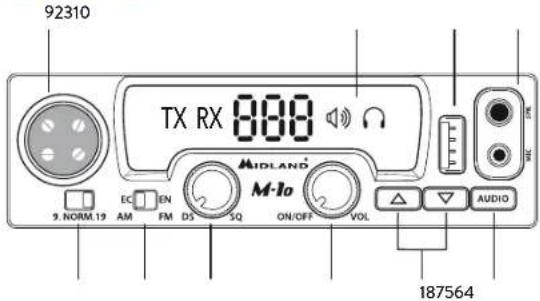

FRONTBLENDE

1. UP/DOWN Taste: Kanalauswahl. Kurzer Druck: Umschalten der Kanäle, Langer Druck: Schnelles Scroller der Kanäle.

Hinweis: Durch Einschalten des Geräts bei gedrückter UP-Taste, können Sie die Tastentöne und den Signalton beim Einschalten aktivieren/deaktivieren.

1. Display mit Hintergrundbeleuchtung

A. Gewählte Kanalnummer
B. RX/TX: Empfang (RX) und Sende (TX) Anzeige
C. Dieses Icon zeigt an, dass der interne Leutsprecher des Geräts ausgewählt ist. Wenn das Icon blinkt, ist das M-10 im "mute" Zustand (Audio aus).

D. Zeigt an, dass dir Tonausgabe aus der 3,5-mm-Buchse (externe Headsets) ausgewählt wurde. Wenn das Icon blinkt, ist das M. 10 im "mute" Zustand (Audio aus).

Hinweis: Wenn beide Icons auf dem Display angezeigt werden, sind beide Audio-Ausgänge aktiv (interner Lautsprecher und die 2-pin Buchse).

1. USB-Buchse: Diese Buchse dient als 5V Spannungsquelle für Ihre Geräte.
2. AUDIO: Mit dieser Taste können Sie die Tonausgabe Ihres CB-Geräts verwalten und/oder zwischen dem Standard Mikrofon oder externem Zubehör an der 2-Pin-Buchse wählen. Diese Taste kurz drücken zum Aktivieren/Deaktivieren des Lautsprechers (MUTE-Funktion). Das 🔊 und 🔒 Icon auf dem Display blinkt, um den "mute" Zustand anzuzeigen. Taste lange gedrückt halten, um das Standard-Mikrofon und/oder die 2-Pin-Buchse auszuwählen. Sie können an dieser Buchse ein 2-Pin-MIDLAND Headset oder den neuen Midland Bluetooth-Adapter WA-DONGLE anschließen, mit dem das CB-Gerät ferngesteuert verwendet werden kann. Auf www.alen-electronics.de erhalten Sie mehr Informationen über die Bluetooth-Geräte der WA Linie.
3. AM/FM (EC/EN): Dual-Funktionswähler.

AM/FM: Zur Auswahl des AM- oder FM-Modus. Wenn Sie ein Frequenzband gewählt haben, das nur FM-Modus ermöglicht, dann ermöglicht diese Taste die LCR Funktion (Last Channel Recall).

EC/EN: Wenn das UK-Band ausgewählt ist ((UK wird im Display angezeigt), bewegen Sie diesen Schalter um die EN (Englischen) oder die EG (Europäischen) Kanäle zu aktivieren.

1. 9.NORM.19: Der 3-Positionen-Schalter ermöglicht, vom normalen Kanalbetrieb (norm) auf Kanal 9 und 19 zu wechseln, welche üblicherweise für die Kommunikation in Notfällen verwendet werden.
2. Squelch Knopf: Einstellung der Schatschwelle der Rauschsperre und Umschaltung auf die automatische Rauschsperre DS (Digital Squelch).
3. ON/OFF-VOLUME Knopf: OFF-Position: Der Transceiver ist ausgeschaltet. VOLUMEN: Drehen Sie den Knopf, um die Lautstärke einzustellen.
4. Microfonbuchse: Buchse zum Mikrofon-Anschluss
5. "MIC - SPK" Buchse: 2-Pin MIDLAND Buchse. Hieran können Sie für diskretere Gespräche ein Midland Headset, oder eine Ohrhörer/Mikrofon-Kombination anschließen. Sie können hier auch den Midland WA. DONGLE Adapter einstecken, womit Ihr CB-Gerät Bluetooth fähig wird. Wählen Sie dann aus der neuen WA Serie ein Bluetooth Headset oder eine Ohrhörer/Mikrofon-Kombination, die zu Ihrer Anwendung passt.

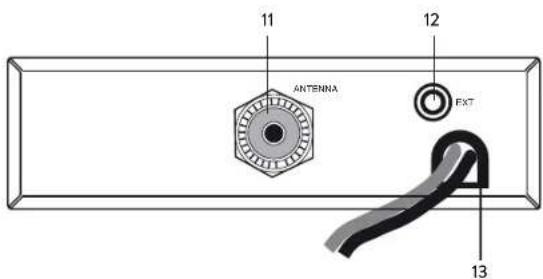

RÜCKSEITE

1. Antennenbuchse: Stecker-Typ PL259
2. EXT Buchse: Buchse für externen Lautsprecher (bei Anschluss eines ext. Lautsprechers wird der interne abgeschaltet).
3. Stromversorgungskabel: 12.6 VDC ± 10%.

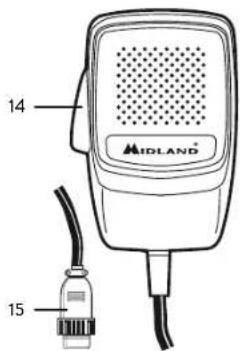

MIKROFON

1. PTT: Sendetaste
2. 4-poliger Mikrofonstecker

4

M-10 Bedienungsanleitung

INSTALLATION

Sicherheit und Komfort sind die Hauptkriterien für die Montage jedes mobilen Geräts. Alle Bedienungslelemente müssen für den Benutzer leicht zugänglich sein. Die Bedienung des Geräts darf den sicheren Betrieb des Fahrzeugs nicht beeinträchtigen. Ermitteln Sie die richtige Position im Auto, um das Gerät mit dem mitgelieferten Montagebügel zu installieren. Ziehen Sie die Befestigungsschrauben an

STROMVERSORGUNG

Stellen Sie sicher, dass das CB-Funkgerät ausgeschaltet ist. Es ist sehr wichtig, die Polarität der Gleichstromversorgung zu beachten, auch wenn dieses Gerät gegen unbeabsichtigte Verpolung geschützt ist:

Rot = Pluspol (+)

Schwarz = Minuspol (-)

Die gleichen Farben finden sich auf der Batterie und im Sicherungskosten des Fahrzeugs. Das DC-Kabel entsprechend richtig an die Batteriekontakte anschließen.

ACHTUNG: Wir empfehlen, das Gerät an einem Ort mit ausreichender Luftzirkulation zu installieren.

INSTALLATION EINER ANTENNE

1. Montieren Sie die Antenne so hoch wie möglich.
2. Je länger die Antenne ist, desto besser ist die Reichweite.
3. Wenn möglich, montieren Sie die Antenne im Zentrum der gewählten Montagefläche.
4. Halten Sie das Antennenkabel von Störquellen, wie zum Beispiel dem Zündschloss, Anzeigeinstrumente entfernt, usw.
5. Achten Sie auf eine zuverlässige direkte metallische Masseverbindung.
6. Verhindern Sie Kabelschäden während der Antenneninstallation.

WARNUNG: Um Schäden zu vermeiden, niemals ohne eine korrekt angeschlossene CB-Funk Antenne senden. Eine periodische Kontrolle des Kabels und des S.W.R. ist empfohlen.

M-10 Bedienungsanleitung

5

SICHERUNG ERSETZEN

Wenn die Sicherung im DC-Kabel ersetzt werden muss, verwenden Sie den Typ F5A 250V. Die Kennwerte und das Symbol der Sicherung sind auf dem folgenden Etikett aufgeführt.

BEDIENUNG DES FUNKGERÄTES

1. Schließen Sie das Mikrofon an das Gerät an. Die Überwurfmutter des Steckers sollte leicht angezogen werden.
2. Achten Sie darauf, dass die Antenne fest mit dem Antennenanschluss verbunden ist.
3. Drehen Sie den SQUELCH-Knopf gegen den Uhrzeigersinn bis zum Anschlag
4. Gerät einschalten und die Lautstärke einstellen.
5. Wählen Sie den gewünschten Kanal.
6. Zum Senden, drücken Sie die PTT-Taste und sprechen in normaler Lautstärke.
7. Zum Empfangen, lassen Sie die PTT-Taste los.

RAUSCHSPERRE (SQUELCH)

Diese Funktion unterdrückt das störende Hintergrundrauschen, wenn kein Signal empfangen wird. Zur Einstellung, stellen Sie den Kanalwähler auf einen leeren Kanal, oder warten Sie, bis das Signal auf dem verwendeten Kanal beendet ist.

Das Midland M-10 verfügt über zwei Arten von Rauschsperre: manuell und automatisch.

Manuell: Den Rauschspren-Knopf im Uhrzeigersinn bis zu dem Punkt drehen, an dem das Hintergrundrauschen gerade aufhört. Stellen Sie die Rauschspere nicht zu hoch ein, sonst können schwache Signale die Rauschspere nicht öffnen.

Automatisch: Den Rauschsperrren-Knopf ganz nach links drehen, bis es klickt. Die Rauschsperrre wird jetzt automatisch entsprechend der Hintergrundgeräusche eingestellt.

EXTERNER LAUTSPRECHER

Die Belastbarkeit des angeschlossenen Lautsprechers sollte 3 - 10 Watt betragen. Schließen Sie den Lautsprecher an die EXT-Buchse an der Rückseite des Geräts. Wenn ein externer Lautsprecher angeschlossen ist, dann ist der interne abgeschaltet.

FREQUENZBAND-AUSWAHL

Vor der Benutzung des Geräts muss das Frequenzband entsprechend dem Land der Verwendung ausgewählt werden.

Einstellung:

1. Gerät ausschalten
2. Schalten Sie das Gerät ein, während die UP- und DOWN-Taste gleichzeitig gedrückt gehalten werden.
3. Drücken Sie die UP / DOWN - Tasten um das gewünschte Frequenzband auszuwählen (siehe folgende Tabelle)
4. Drücken Sie die PTT-Taste am Mikrofon, um die Auswahl zu speichern

Hinweis 1: in Einstellung UK ist es möglich, mit dem Schiebeschalter AM / FM (EG / EN) direkt zwischen den europäischen (EG) Frequenzen und den englischen (EN) umzuschalten.

Hinweis 2: In einem Frequenzband, das nur FM erlaubt, ist die AM/FM-Umschaltung wirkungslos.

FREQUENZBAND TABELLE

Anzeige Land

EC 40 Kanäle FM 4W

EU Europa: 40 Kanäle FM 4W / 40 Kanäle AM 1W

I2 Italien: 34 Kanäle AM/FM 4W

IT Italien: 40 Kanäle AM/FM 4W

PL Polen: 40 Kanäle AM/FM 4W

D3 Deutschland: 80 Kanäle FM 4W / 40 Kanäle AM 1W

D4 Deutschland: 80 Kanäle FM 4W / 40 Kanäle AM 4W

UK England: 40 Kanäle FM 4W UK Freq. + 40 Kanäle FM 4W EC

NUR AUßERHALB DER EU

PX 400 Kanäle AM/FM 4W mit 0 kl Iz Offset

RU 400 Kanäle AM/FM 4W

PC Privat Kanäle: 50 Kanäle AM/FM

TECHNISCHE DATEN

ALLGEMEIN

Kanäle	(siche Frequenzbandtabelle)
Frequenzbereich*	26,565 27,99125 MHz
Betriebszyklus	Sendung 5% Empfang 5% Stand by 90%
Frequenzaufbereitung	PLL
Betriebstemperaturbereich	-10°/+55°C
Betriebsspannung	12,6V DC ±10%
Abmessungen	122x35x195mm
Gewicht	820 g

EMPFÄNGER

Empfangssystem	Doppelsuper
Zwischenfrequenzen	1. ZF: 10,695 MHz • 2. ZF: 455 KHz
Empfindlichkeit	≤1μV für 20 dB SINAD
Audio Ausgangsleistung @10% THD	4W an 8 Ohm
Audio Klirrfaktor	<8% bei 1 KHz
Spregelfrequenzunterdrückung	69 dB
Nachbarkanalldämpfung	65 dB
Signal / Rausch Verhältnis	45 dB
Stromaufnahme im Standby	< 250 mA

SENDER

Sendeleistung	4W max
Modulation	FM: 1,8 KHz ± 0,2 KHzAM: ≥90%
Frequenzgang	300 Hz - 3 KHz
Ausgangsimpedanz	50 Ohm asymmetrisch
Signal / Rausch-Verhältnis	>40 dB
Stromaufnahme	1100 mA

* Ausdeckung aller in der FU erlaubsen Frequenzänder

Die Spezifikationen können ohne Ankündigung geändert werden.

ÍNDICE

Italien - Nutzungshinweis - Entsprechend der Italienischen Frequenzverteilungstabelle, herausgegeben in G.U., No. 169, Anhang 116 vom 20. Juli 2002, Note 49 G, darf bei Standard In AM Modulation nur ein Antennensystem von nicht mehr als -6dB Gewinn benutzt werden, wie z.B. der Antennenypo "PG 8" mit Originalkabel

Hiermit erklärt. Cte International Srl, dass das Produkt die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC erfüllt. Die Konformitätserklärung ist unter folgendem Link verfügbar: www.midlandeurope.com
