| Produkttyp | CB-Funkgerät (Walkie-Talkie) |
| Marke | MIDLAND |
| Modell | Alan 48-40 canali |
| Kanäle | 40 (AM/FM) |
| Frequenzbereich | 26,965 – 27,405 MHz |
| Frequenzstabilität | ±0,005 % |
| Stromversorgung | 12,6 V DC (11,3 – 13,8 V) |
| Stromaufnahme | Empfang max. 1 A, Standby 0,5 A |
| Sendeleistung | 4 W AM/FM (max.) |
| Modulation | AM / FM |
| Abmessungen (H × B × T) | 55 × 165 × 205 mm |
| Gewicht | 1,5 kg |
| Antennenanschluss | SO-239 (PL-259) |
| Mikrofontyp | Dynamisch, 5-polig |
| Empfängerempfindlichkeit | 0,5 µV für 0,5 W Audio |
| Squelch | Einstellbar, Schwelle < 1 µV |
| RF-Verstärkung | Einstellbar (30 dB Regelbereich) |
| Mikrofonverstärkung | Einstellbar |
| Rauschunterdrückung | ANL (automatisch), Filter (TON) |
| PA-Funktion | Ja (3 W mit internem Lautsprecher) |
| Betriebstemperatur | -10 °C bis +55 °C |
| Sicherung | 2 A (im roten Kabel) |
| Lieferumfang | Funkgerät, Mikrofon, Montagehalterung, Kabel |
Häufig gestellte Fragen - Alan 48-40 canali MIDLAND
Benutzerfragen zu Alan 48-40 canali MIDLAND
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Walkie-Talkie kostenlos im PDF-Format! Finden Sie Ihr Handbuch Alan 48-40 canali - MIDLAND und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Alan 48-40 canali von der Marke MIDLAND.
BEDIENUNGSANLEITUNG Alan 48-40 canali MIDLAND
C.T.E. INTERNATIONAL
ALAN ^48
RICETRASMETTITORE CB
canali: 40 am/fm
ALAN 48
CARATTERISTICHE TECNICHE
GENERALI
| Canali | 40-Art 334. P. 8 |
| Gamma di frequenza | 26.965 ÷ 27.405 |
| Controllo di frequenza | P.L.L. |
| Tolleranza di frequenza | 0.002% |
| Stabilità di frequenza | 0.005% |
| Gamma di temperatura di funzionamento | -10°C ÷ +55°C |
| Microfono | Tipo a connettore dinamico |
| Tensione d'alimentazione | 12.6 Vcc (positivo o negativola massa) |
| Corrente assorbita | Ricevitore 1A al massimo volume 0,5A in posizione ST/BY |
| Dimensioni | A/55 L/165 P/ 205 mm |
| Peso | Kg 1,500 |
| Connettore d'antenna | Tipo standard americano |
| Semiconduttori | 4-IC-19Tr-26 Diodi |
| Strumento | Illuminato, indicante la potenza relativa ed il campo ricevuto |
| Gamma della tensione d'alimentazione | 11.3 ÷ 13.8 Vcc |
SEZIONE TRASMITTENTE
| Potenza in AM-FM MASSIMA | 4 Watts |
| Modulazione | AM/FM |
| Percentuale di modulazione | 60% |
| Soppressione delle armoniche | Nei limiti richiesti |
| e delle emissioni spurie | dalle norme vigenti |
| Risposta in frequenza | 500 Hz + 3 KHz ± 5 dB |
| Impedenza d'uscita | 50 Ohm sbilanciati |
| Indicatori d'uscita | Lo strumento indica |
| la potenza di uscita ed il campo ricevuto, la lampada rossa AW segnala un carico di antenna difettoso | |
| Regolazione volume microfono | O ÷ 60% Modulazione AM |
| Duty cycle | 10% |
SEZIONE RICEVENTE
| Sensibilità. | 0,5 uV per una potenza d'uscita audio di 0,5 Watt |
| Rapporto segnale/rumore | 0,5 uV per 10 dB S+N/N con modulazione del 30% ed a 1000 Hz |
| Selettività | 6 dB a 3 KHz |
| Reiezione alle immagini | Migliore di 50 dB |
| Reiezione alla frequenza intermedia | Migliore di 60 dB a 455 KHz |
| Controllo automatico di guadagno (AGC) | Variazioni dell'uscita audio inferiori a 12 dB con 10 uV ÷ 0,4V |
| Squelch | Regolabile: soglia minore 1 uV |
| Risposta in frequenza audio | 300 ÷ 3000 Hz |
| Distorsione | A 500 mV 10% |
| Reiezione ai canali adiacenti | Migliore di 60 dB a 0,3 uV |
| Modulazione d'incrocio. | Migliore di 55 dB |
| Frequenza intermedia. | 10,7 MHz/455 KHz |
| Filtro | Correzione toni |
| Controllo guadagno. | 30 dB |
| Potenza d'uscita audio | Maggiore di 3 watts su 8 Ohm |
| Altoparlante interno. | 8 Ohm circolare |
| Altoparlante esterno (opzionale) | 8 Ohm, si disconnette automaticamente l'altoparlante interno |
SEZIONE P.A. (SERVIZIO PUBBLICO)
| Potenza d'uscita | 3 Watt con l'altoparlante interno |
| Altoparlante esterno | 8 Ohm, quando il commutatore PA/CB |
| per P.A. (opzionale) | è nella posizione PA, il dispositivo funziona per il Servizio Pubblico |

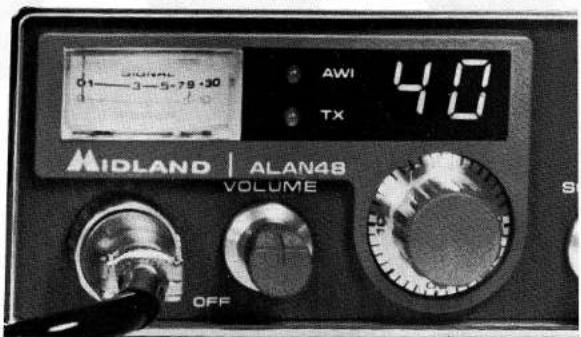

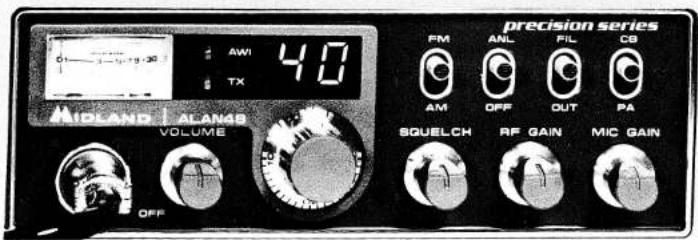

STRUMENTO INDICATIVO SELECTTORE DEI CANALI SPIE DI CONTROLLO
STRUMENTO INDICATIVO
IN RICEZIONE, INDICA IL LIVELLO DEL SEGNALE RICEVUTO NELLA SCALA 1>9+30 dB
—IN TRASMISSIONE, INDICA LA POTENZA DI RADIOFREQUENZA IN USCITA DAL TRASMETTITORE (WATT)
—SELETTORE DEI CANALI CON VISUALIZZATORE LUMINOSO DEL NUMERO, OPERANDO CON LA MANOPOLA, SIA IN SENSO ORARIO CHE ANITORARIO, APPARE SUL VISUALIZZATORE UN NUMERO CHE RAPPRESENTA IL CANALE OPERATIVO (VEDERE NELLA TABELLA ALLEGATA LA FREQUENZA CORRISPONDENTE
—CON IL SELETTORE (CB-PA) IN POSIZIONE (PA), IL VISUALIZZATORE NON SI ILLUMINA.
—SPIA LUMINOSA (AWI): SI ATTIVA SOLO SE NELLA LINEA DI TRASMISSIONE VI SONO ANOMALIE. (ANTENNA ROTTA, CONNESSIONI IMPROPRIE, CAVO ROTTO)
—SPIA LUMINOSA (TX): SI ATTIVA QUANDO L'APPARATO E' IN TRASMISSIONE.
MICROFONO
COLLEGAMENTO
—INSERIRE LO SPINOTTO CONTATTI NELL'APPOSITA PRESA SUL RTX RISPETTANDO LA TACCA DI GUIDA, POI SERRARE LA GHIERA IN MODO IDONEO.
TRASMISSIONE
—PER TRASMETTERE, PREMERE IL TASTO CHE STA' SUL MICRO IN MODO FERMO, PER TUTTO IL PERIODO DI TRASMISSIONE. CORREGGERE, INTERVENENDO CON IL (MICGAIN) PER UNA PERFETTA MUDULAZIONE. RISPETTARE, PER QUANTO POSSIBLE, LA ESTENSIBILITA' DEL CORDONE.
MANOPOLA (VOLUME-OFF)
POSIZIONE (OFF)
—APPARATO SPENTO
POSIZIONE (VOLUME)
—OPERANDO CON LA MANOPOLA, IN SENSO ORARIO, RICERCARE IL LIVELLO DI SUONO PIU' GRADITO.
—CON IL SELETTORE (PA-CB) IN POSIZIONE (PA), DETTO COMANDO, CONTROLLA IL LIVELLO DI USCITA IN BASSA FREQUENZA
MANOPOLA (SQUELCH)
—SI UTILIZZA PER CONTROLLARE IL LIVELLO DI SOGLIA DELLA RICEZIONE.
—SU UN SEGNALE RICEVUTO, OPERANDO CON IL CONTROLLO IN SENSO ORARIO, SI POSSONO ESCLUDERE TUTTI I SEGNALI INFERIORI TIPO: RUMORE DI FONDO, INTERFERENZE, PORTANTI, ecc....
MANOPOLA (RF-GAIN)
—CONTROLLO DEL GUADAGNO IN RICEZIONE. OPERANDO, IN SENSO ORARIO, CON QUESTA MANOPOLA, SI RENDE POSSIBILE L'ATTENUAZIONE DI DISTURBI DOVUTI A INTERMODULAZIONE DA CANALI MOLTO VICINI, DI ADATTARE LA SENSIBILITA', NEI LIMITI CONSENTITI DELL'APPARATO.
MANOPOLA (MIC-GAIN)
—CONTROLLO DELL 'AMPLIFICAZIONE DEL MICROFONO, IN TRASMISSIONE.
—IN FASE DI PROVA, UTILIZZANDO IL MICROFONO, RICERCARE LA POSIZIONE OTTIMALE SIA DI DISTANZA BOCCA-MICRO, CHE DI AMPLIFICAZIONE PIU' INCISIVA E CHIARA POSSIBILE.
—OPERARE IN SENSO ORARIO PER IL MASSIMO DEL RISULTATO.
SELETTORE A LEVA (FM-AM)
POSIZIONE (FM)
—L'APPARATO FUNZIONA IN MODULAZIONE DI FREQUENZA
POSIZIONE (AM)
—L'APPARATO FUNZIONA IN MODULAZIONE DI AM-PIZZZA
SELETTORE A LEVA (ANL-OFF)
POSIZIONE (ANL) (CONTROLLO AUTOMATICO DEI DISTURBI)
—SI ATTIVA DETTO CONTROLLO PER I DISTURBI DI RADIOFREQUENZA E AGISCE COME FILTRO.
POSIZIONE (OFF) (SPENTO)
—FILTRO DISATTIVATO
SELETTORE A LEVA (FIL-OUT)
POSIZIONE (FIL.) (TONO)
—SI ATTIVA UN CONTROLLO DI TONO PER UNA MIGLIORE RICEZIONE DEL SEGNALE IN FONIA
POSIZIONE (OUT) (STACCATO)
—CONTROLLO DISINSERITO
SELETTORE A LEVA (CB-PA)
POSIZIONE (CB) (RICETRASMETTITORE)
—IN DETTA POSIZIONE, L'APPARATO E' ATTIVO COME RICETRASMETTITORE.
POSIZIONE (PA) (AMPLIFICAZIONE SONORA)
—L'UTILIZZAZIONE DI DETTO SERVIZIO E'CONDIZIONATA AL COLLEGAMENTO DI UN ALTOPARLANTE ALLA PRESA SUL RETRO CON LA DICITURA (PA-SP).
—IN QUESTO CASO, LA MANOPOLA DEL (VOLUME), SI USA COME CONTROLLO DELL'AMPLIFICAZIONE O LIVELLO DEL SUONO.
—RISPETTARE LE CARATTERISTICHE DI POTENZA E IMPEDENZA COME DESCRITTO NELLE NORME GENERALI.

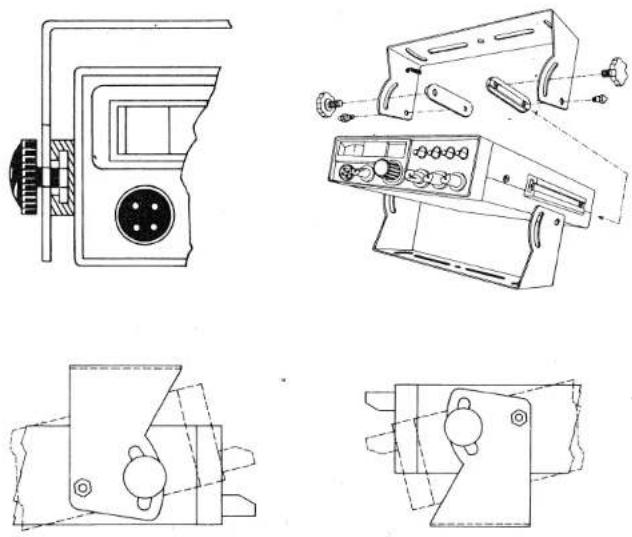

UTILIZZAZIONE DELLA STAFFA
IN DOTAZIONE ALL'APPARATO PER I VARI TIPI DI MONTAGGIO O SUPPORTO SIA IN AUTO CHE IN STAZIONE DI BASE.

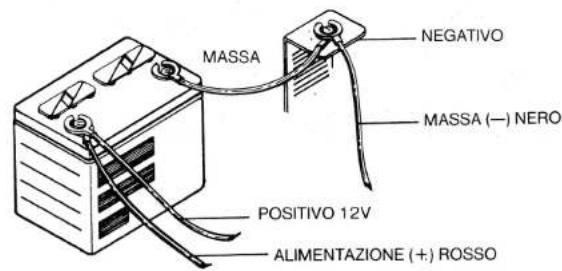

COLLEGAMENTO ALLA BATTERIA-AUTO
CON POLO POSITIVO A MASSA
CON POLO NEGATIVO A MASSA
-5-
| PROBLEMI CB COMUNISOLUZIONI | ||||||
| NUSSUN SUONO O LUCE CANALI | ||||||
| CONTROLLARE INTERRUTTORE "PA-CB" | ||||||
| CONTROLLARE CAVO DI ALIMENTAZIONE | ||||||
| CONTROLLARE IL FUSIBILE DA 2 AMP. | ||||||
| CONTROLLARE LA REGOLAZIONE DELLO "SQUELCH" | ||||||
| CONTROLLARE L'INTERRUTTORE "AF-OFF" (VOLUME) | ||||||
| CAMBIARE CANALE | ||||||
| CONTROLLARE L'ANTENNA, IL CAVO COASSIALE E LE CONNESSIONI (PL 259 ecc...) | ||||||
| PREMERE COMPLETAMENTE IL TASTO SUL MICRO | ||||||
| CONTROLLARE LA CONNESSIONE DEL MICROFONO | ||||||
| CONTROLLARE LA CONNESSIONE DI MASSA | ||||||
| CONTROLLARE IL CAVO DI ANTENNA E LA REGOLAZIONE DEL R.O.S. | ||||||
| CONTROLLARE IL POSIZIONAMENTO DELLA MANPOLOLA "RF-GAIN" |
PROBLEMICB COMUNI
SOLUZIONI
ISTRUZIONI PER IL MONTAGGIO, MESSA A PUNTO E COLLAUDO DEL RICETRASMETTITORE
\* ALAN 48 \*
RICERCARE E LOCALIZZARE, SUL MEZZO MOBILE, LA POSIZIONE PER INSTAL-LARE L'APPARATO, UTILIZZANDO LA STAFFA DI SUPPORTO IN DOTA-ZIONE O EVENTUALMENTE UN ESTRAIBILE.
TALE POSIZIONAMENTO, DEVE ESSERE FATTO IN MODO DA NON CREARE INTRALCIO A CHI GUIDA, E, NELLO STESSO TEMPO, DI FACILE ACCESSIBILITA', PER POTER TOGLIERE O INSERIRE L'APPARATO SECONDO IL BISOGNO.
CONTROLLARE CHE LE VITI DI FISSAGGIO SIANO BEN SERRATE, IN CONSIDERAZIONE DELLE NOTEVOLI SOLLECITAZIONI E VIBRAZIONI CREATE DAL MEZZO MOBILE.
LA STAFFA DI FISSAGGIO. DEVE ESSERE ANCORATA A PARTI METALLICHE.
PRIMA DI PROCEDERE A QUESTA OPERAZIONE, CONTROLLARE CHE, IL RICETRASMETTITORE, SIA IN POSIZIONE DI *SPENTO* (OFF. - LA MANOPOLA DEL VOLUME GIRATA A SINISTRA, PIU' SCATTO).

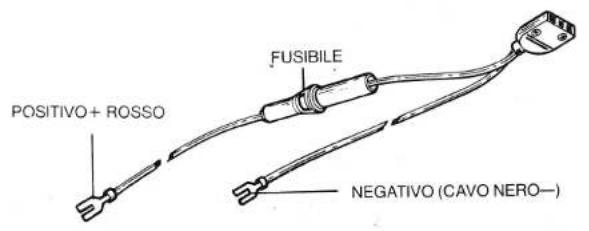

L'APPARATO E' DOTATO DI UN CAVETTO DI ALIMENTAZIONE BICOLORE, CON UNA SPINA A 3 FORI, UN PORTAFUSIBILE CON FUSIBILE, INSERITO SUL CAVO *ROSSO*
IN ALIMENTAZIONE CON TENSIONE CONTINUA (DA BATTERIA PER AUTO O SIMILARI), E' MOLTO IMPORTANTE RISPETTARE LA *POLARITA* (ANCHE SE L'APPARATO E' PROTETTO CONTRO LA INVERSIONE), E, DI NORMA, SI IDENTIFICA CON IL POLO *ROSSO* O+, LA POLARITA' *POSITIVA*, CON IL *NERO*, O —, LA POLARITA' *NEGATIVA*.
GLI STESSI SEGNI, TROVEREMO, SULLA BATTERIA O ACCUMULATORE E NELLA SCATOLA DEI FUSIBILI DELL'AUTO.
NEL CASO CHE IL FUSIBILE SIA INTERROTTO, DEVE ESSERE SOSTITUITO CON ALTRO DI PARI VALORE, QUESTO PER EVITARE DANNI CHE POSSONO COMPROMETTERE IL FUNZIONAMENTO TOTALE DELL'APPARATO.
COLLEGARE IN MODO CORRETTO E STABILE I TERMINALI DEL CAVETTO ALLA BATTERIA, INSERIRE IL CAVETTO A TRE FORI NELLA PRESA SUL RETRO DELL'APPARATO, IDENTIFICABILE CON LA SCRITTA "POWER 13, 8V DC", RISPETTANDO IL SENSO DEI FORI E LA DISPOSIZIONE DELLE SPINETTE NELLA PRESA.
COLLEGAMENTO DEL CAVO DELL'ANTENNA
SUL RETRO DELL'APPARATO, CON LA DICITURA *ANTENNA*, TROVIAMO UN CONNETTORE (SO 239), AL QUALE VA COLLEGATO IL BOCCHETTONE (PL 259) PROVENIENTE DAL CAVO DELL'ANTENNA, OCCORRE AVVITARLI STRETTAMENTE TRA DI LORO.
PRIMA DEL COLLEGAMENTO, PROVVEDERE AI CONTROLLI NECESSARI (VEDI FOGLIO ISTRUZIONI DELL'ANTENNA), PERCHE' LA LINEA DI TRASMISSIONE, SIA IN PERFETTO ORDINE.
COLLEGAMENTI SUSSIDIARI
SUL RETRO DELL'APPARATO, VI SONO DUE PRESE PER SPINOTTI A DUE CONTATTI DA 3,5 mm. DI DIAMETRO.
LA PRESA *PA*, VA COLLEGATA CON UN ALTOPARLANTE CHE SERVE, ESCLUSIVAMENTE, SE SI DESIDERA UTILIZZARE L'APPARATO, COME AMPLICATORE; L'IMPEDENZA E' DI 8 Ω E LA POTENZA MASSIMA EROGATA E' DI 5 WATT.
LA PRESA 'EXT', PUO' ESSERE COLLEGATA CON UN ALTOPARLANTE, SEMPRE CON IMPEDENZA DI 8Ω, E L'INSERIMENTO DI DETTA SPINA, ESCLUDE L'ALTOPARLANTE DELL'APPARATO.
COLLEGAMENTO DEL MICROFONO
LA SPINA A 5 CONTATTI (PENTAPOLARE), VA COLLEGATA SUL FRONTE DELL'APPARATO, NELL'APPOSITA PRESA CON LA DICITURA *MIC*
LA SPINA E LA PRESA, HANNO UNA TACCA DI GUIDA, CHE DEVE ESSERE RISPETTATA E NON FORZATA.
IL COLLEGAMENTO DEVE ESSERE SICURO E SPESSO CONTROLLATO, SI. EVITI DI TIRARE IL MICROFONO CON IL SUO CORDONE ESTENSIBILE, PER NON FAR USCIRE LA SPINA DALLA SUA SEDE.
IL *MICROFONO* E' DOTATO DI UN *TASTO* PER LA COMMUTAZIONE DELL'APPARATO, DALLO STATO DI *RICEZIONE* A QUELLO DI *TRASMISSIONE*, NELLA FASE DI COLLAUDO, E' MEGLIO NON UTILIZZARLO, SE PRIMA NON SI E' PROVVEDUTO A TUTTE LE VERIFICHE DEL CASO.
PREPARAZIONE PRIMA DEL COLLAUDO
A) SELETTORE *PA-CB* IN POSIZIONE *CB*
B) MANOPOLA DELLO *SQUELCH* GIRATA TUTTA A SINISTRA
C) MANOPOLA *RF-GAIN* GIRATA TUTTA A DESTRA
D) SELETTORE *FM-AM* IN POSIZIONE *AM*
MESSA IN FUNZIONE DELL'APPARATO E COLLAUDO
1) VERIFICARE CHE IL CAVETTO DI ALIMENTAZIONE SIA BEN COLLEGATO ALLA BATTERIA E AL RICETRASMETTITORE.
2) VERIFICARE CHE IL TERMINALE DELL'ANTENNA SIA BEN INSERITO E STRET-
TAMENTE AVVITATO.
3) OPERARE IN SENSO ORARIO CON LA MANOPOLA *VOLUME* E DOPO IL PRIMO SCATTO, SI DEVE SENTIRE, DALL'ALTOPARLANTE, DEL RUMORE DI FONDO, FRUSCIO O MODULAZIONI, IN CASO CONTRARIO, RIPETERE LE OPERAZIONI DA *A* A *G* (PREPARAZIONE PRIMA DEL COLLAUDO).
4) OPERARE CON LA MANOPOLA DEL *SELETTORE CANALI*, SINO A CHE APPARE SUL VISUALIZZATORE (DISPLAY) DEI NUMERI LUMINOSI, IL NUMERO *10* (CANALE 10), CHE E' IL CENTRO BANDA DI UN APPARATO A 34 CANALI.
5) PRENDERE IL MICROFONO GIA' COLLEGATO, E, PER *BREVI PERIODI*, PREMERE IL *TASTO DI TRASMISSIONE*, E, NELLO STESSO TEMPO, SI ACCENDERA' LA SPIA *TX*.
OSSERVARE, IN QUESTA OPERAZIONE, IN MODO PARTICOLARE, LA SPIA *AWI*, CHE SEGNALA SE SULLA LINEA DI TRASMISSIONE VI SONO ANOMALIE.
NON ENTRANDO IN FUNZIONE, TUTTA LA LINEA E'ABILITATA ALL'USO, DIVERSAMENTE, RIPETERE I CONTROLLI E LE TARATURE SULL'ANTENNA, CAVO E CONNETTORE, SINO A CHE TUTTO RIENTRI NELLA NORMALITA.
BUON LAVORO E BUON DIVERTIMENTO
INSTALLAZIONE DELL'ANTENNA SU MEZZI MOBILI
L'ANTENNA E L'ELEMENTO PIU IMPORTANTE PER OTTENERE I MIGLIORI RISULTATI, CON UN APPARATO RICETRASMITTENTE. A SECONDA DELLA POSIZIONE IN CUI VIENE INSTALLATA, IL RENDIMENTO VARIA 'NOTEVOL- MENTE.
LA PRIMA SCELTA È DI DETERMINARE IL TIPO DI INSTALLAZIONE: FISSA, CON MONTAGGIO PERMANENTE, OPPURE A GRONDA O CON ALTRI SUPPORTI. CON IL SECONDO SISTEMA, SI EVITA DI FORARE LA CARROZERIA.
L'INSTALLAZIONE A CENTRO TETTO E LA MIGLIORE IN SENSO ASSOLUTO, PERCHE IL GROUND O RADIALE DI TERRA, È PROPORZIONALE IN TUTTE LE DIREZIONI, MENTRE SU UNA FIANCATA O IN UNA QUALSIASI ALTRA PARTE DEL VEICOLO, DIVENTA PROPORZIONALE ALLA MASSA DELLO STESSO.
ESEMPIO: SE L'ANTENNA È INSTALLATA POSTERIORE-MENTE, DIVENTA DIRETTIVA IN AVANTI CIOE, I SEGNALI CHE PROVENGONO DALLA DIREZIONE OPPOSTA, SONO MEGLIO RICEVUTI. COSI DICASI ANCHE PER QUELLI TRASMESSI.
NELL'EVENTUALE USO DI SUPPORTI DI QUALSIASI TIPO, È MOLTO IMPORTANTE ACCERTARE CHE ESISTA UN OTTIMO COLLEGAMENTO ALLA MASSA DEL VEICOLO, DETTA VERIFICA, NON DEVE ESSERE FATTA CON L'APPARATO COLLEGATO, MA CONTROLLANDO, CON IL CONNETTORE STACCATO DAL RTX, CHE IL COLLEGAMENTO TRA SUPPORTO E CARROZZERIA SIA REALE ED EFFICACE.
LA STESSA CURA DEVE ESSERE ADOPERATA, NELLA INSTALLAZIONE DELLANTENNA FISSA, BISOGNA PULIRE LA PARTE INFERIORE DEL FORO PRATICATO NELLA CARROZZERIA, IN MODO CHE IL SUPPORTO DELL'ANTENNA SIA PERFETTAMENTE A MASSA.
IL CAVO COASSIALE DEVE ESSERE MONTATO FACENDO MOLTA ATTENZIONE: SI EVITINO CURVE O PIEGAMENTI TALI CHE POSSANO FARLO SCHIACCIARE O DEFORMARE. NEL CASO CHE IL CAVO FOSSE TROPPO LUNGO, EVITARE MATASSE INUTILI, E PREFERIBILE ACCORCIARLO IL PIU POSSIBILE.
NEL CASO DI MONTAGGIO A GRONDA O NEGLI ALTRI CASI IN CUI OBBLIGATOIA- MENTE IL CAVO DEVE PASSARE TRA BATTENTE E PORTIERA, E SEMPRE MEGLIO PROTEGGERLO CON ADEGUATI MEZZI PER EVITARE CHE SI DETERIORI.
UNA QUALISIASI IMPERFEZIONE NEL CAVO DI COLLEGAMENTO, DETERMINA SEMPRE SERI GUAI, PER IL RICETRASMETTITORE, CON NOTEVOLI SPESE PER LA RIPARAZIONE.
INSTALLAZIONE DI ANTENNA PER STAZIONE BASE
NORMALMENTE L'ANTENNA CHE SI USA PER QUESTO SCOPO E UNA GP (GROUND PLANE), E IL SEGNALE IN RADIOFREQUENZA VIENE PROPAGATO IN OGNI DIREZIONE.
LA LEGISLAZIONE ITALIANA AMMETTE TALE TIPO DI ANTENNA IN TUTTE LE SUE POSSIBILI VERSIONI ED ESCLUDE SOLO L' UTILIZZAZIONE DI ANTENNE DIRETTIVE.
IL MERCATO OFFRE UNA GAMMA INFINITA DI MODELLI, DEL PROPRIO IMPIANTO DEVE ESSERE FATTA NEL POSSA SODDISFARE LE ESIGENZE DI TRASMISSIONE, LA ECONOMICA (NON SI DOVREBBE FARE ECONOMIA PARTE PIU IMPORTANTE DELLA STAZIONE) E LA DISDELLO SPAZIO SULLA ABITAZIONE.
IL POSSESSO DELLA CONCESSIONE, AUTORIZZA IL DELL ANTENNA, QUESTA, A SUA VOLTA, NON DOVREBBE TERIORANTE ALL ESTETICA DELLA CASA.
L'ISTALLAZIONE DELL'ANTENNA, PER STAZIONE BASE, POSIZIONAMENTO, SULLO STABILE, MOTIVATO DA TORI:
E LA SCELTA MODO CHE POSSIBILITÀ SULLA PONIBILITÀ
MONTAGGIO ESSERE DE- RICHIEDE UN DIVERSI FAT-
ALTEZZA:
SE L'IMPIANTO DEVE ESSER FATTO IN UNO STABILE CHE NATO DA ALTRI PIÙ ALTI, LA ANTENNA PROPRIA DEVE ALTEZZA IN' MODO DI AVERE, INTORNO A SE, QUANTO POSSIBILE.
É CONTOR- USCIRE IN PIÙ SPAZIO
DISTURBI A RICEVITORI RADIOTELE-
CAUTELARSI CHE IL PROPRIO IMPIANTO NON CREI DISDETTE APPARECCHIATURE, A TALE PROPOSITO, PER L'INCONVENIENTE, PRENDERE LE DOVUTE DISTANZE ANTENNE E, COSA MOLTO IMPORTANTE, I RADIALI DELLA ANTENNA, NON DEVONO ESSERE A DISINFERIORE A UN QUARTO D'ONDA DAL PIANO DEL
VISIVI: TURBI A EVITARE DA ALTRE DI BASE TANZA TETTO.
CAVI COASSIALI PER IL COLLE- GAMENTO:
DEVONO ESSERE, DI OTTIMA QUALITA E LA IN OPERA DEVE RISPETTARE CARATTERISTICHE, MOTIVI DI PERDITA DI SEGNALE POSSONO ESSERE: STROZZATURE E SCHIACCIAMENTI, LA VICINANZA DEL CAVO DELLA ANTENNA, AD ALTRI CAVI (TV, RADIO, CITOFONI AMPLIFICATORI, ECC.) E DA EVITARE PER IL MOTIVO DELLE INTEREFERENZE.
NON AVENDO POSSIBILITÀ DI ISTAL- LARE L'ANTENNA SUL TETTO, É POSSIBILE UTILIZ- ZARE BALCONI O TERRAZZE PER IL COLLOCAMENTO DEI PROPRI IMPIANTI TRASMITTENTI, CHE DOVRANNO ESSERE ADEGUATI PER TALE SERVIZIO:
ANTENNE TIPO BOOMERANG ANTENNE UNIVERSALI ... ECC .... - 11 -
-11-
FAC-SIMILE DI DOMANDA
DI CONCESSIONE PER L'USO DI APPARECCHI RADIOELETTRICI DI DEBOLE POTENZA, PER GLI SCOPI DI CUI AL N. 8 DELL'ART. 334 DEL CODICE P.T. (DA REDIGERE SU CARTA LEGALE DA L. 3.000)
ALLA DIREZIONE COMPARTIMENTALE P.T.
PER (regione del compartimento)
VIA N.
CAP CITTA'
IL SOTTOSCRITTO . . . (indicare nome, cognome, eventuale nominativo, luogo e data di nascita, residenza completa di via e nu mero civico) . . . CHIEDE, A NORMA DI QUANTO PREVISTO DALL'ART. 334 DEL CODICE P.T., APPROVATO CON D.P.R. 29-3-73 N. 156, LA CONCESSIONE ALL'USO DI N. . . . . (indicare il numero degli apparati che si vuole utilizzare) APPARECCHIO/I RADIOELETTRICO/I RICETRASMITTENTE/I DI DEBOLE POTENZA.
CTE-MIDLAND-ALAN 48
OMOLOGAZIONE N. 031336 IN DATA
MATRICOLA N. ____ (non obbligatorio)
CIO' PREMESSO E PRESO ATTO DELLE CONDIZIONI POSTE DAL D.M. 15-7-1977, PUBBLICATO SULLA G.U. N. 226 DEL 28-8-1977, DICHIARA, SOTTO LA PROPRIA RESPONSABILITA':
A) DI ESSERE CITTANDINO ITALIANO
B) CHE L'APPARECCHIO/I CHE INTENDE UTILIZZARE E'/SONO TECNICAMENTE PREDISPOSTO/I PER UN VALORE MASSIMO DELLA POTENZA DI USCITA, NON SUPERIORE A 5 (CINQUE) WATT, SECONDO LE PRESCRIZIONI TECNICHE STABILITE DAL D.M. 15-7-1977.
C) CHE IMPIEGHERA', IN CASO DI RILASCIO DELLA CONCESSIONE, ESCLUSIVAMENTE LE FREQUENZE RISERVATE DAL CITATO D.M. 15-7-1977 PER GLI SCOPI DI CUI AL N. 8 DEL CODICE P.T..
D) CHE L'APPARECCHIO . . . SARA'/SARANNO UTILIZZAT . . . . ESCLUSIVA MENTE, PER LO SCOPO SOPRA INDICATO, DAL SOTTOSCRITTO . . . (indicare se si intende far utilizzare anche da familiari conviventi)
IL SOTTOSCRITTO SI IMPEGNA A VERSARE IL CANONE DOVUTO PER IL CORRENTE ANNO, DIETRO RICHIESTA DI CODESTA DIREZIONE COMPARTIMENTALE P.T. E SI IMPEGNA A VERSARE, DI PROPRIA INIZIATIVA, SENZA CIOE' ATTENDERE LA RICHIESTA DA PARTE DI CODESTA DIREZIONE COMPARTIMENTALE, ENTRO IL 31 GENNAIO DI CIASCUN ANNO SUCCESSIVO A QUELLO IN CORSO, ALL'ATTO DEL RILASCIO DELLA CONCESSIONE, IL CANONE DI L. 15.000 (QUINDICIMILA) PER CIASCUN APPARECCHIO, SUL C/C N. . . . (scrivere il numero del c/c che varia da compartimento a compartimento e utilizzare il modulo in 4 copie per le tasse di concesione governative)
CON OSSERVANZA.
DATA.... FIRMA.
PS. Allo scopo di accelerare la definizione della pratica per il rilascio della concessione, l'interessato ha la facolata' di allegare i seguenti certificati, tutti in bollo e di data non anteriore a tre mesi
—certificato di buona condotta morale e civile,
-certificato penale,
—certificato del casellario giudiziario per i carichi pend.

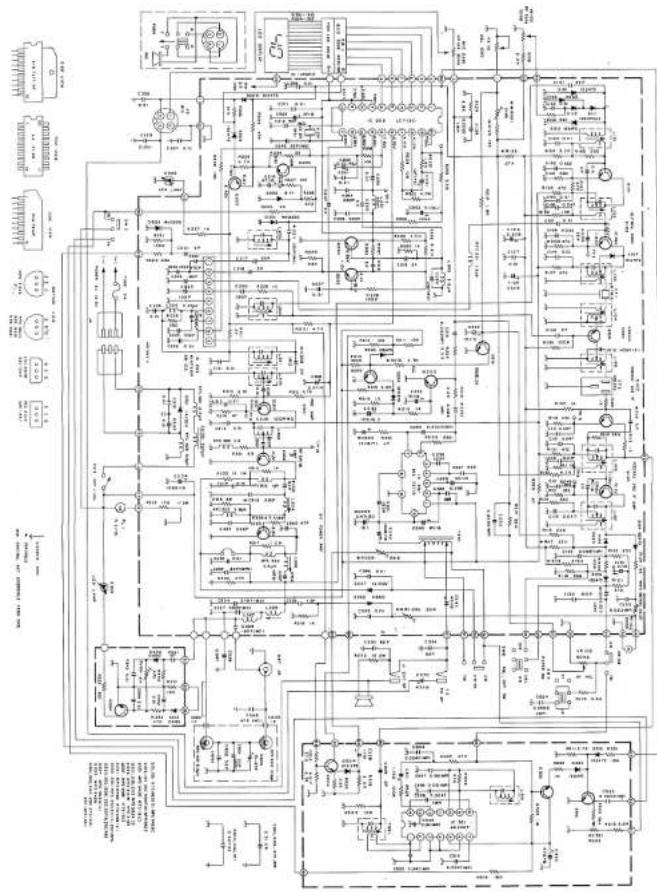

Schematic Diagram
10 140 100
C.T.E. INTERNATIONAL
S.R.L.
V. SEVARDI, 7(ZONA INDUSTRIALE DI MANCASALE) 42100 REGGIO EMILIA
- C.T.E. INTERNATIONAL
- ALAN 48
- ALAN 48
- CARATTERISTICHE TECNICHE
- STRUMENTO INDICATIVO SELECTTORE DEI CANALI SPIE DI CONTROLLO
- STRUMENTO INDICATIVO
- MICROFONO
- TRASMISSIONE
- MANOPOLA (VOLUME-OFF)
- MANOPOLA (SQUELCH)
- MANOPOLA (RF-GAIN)
- MANOPOLA (MIC-GAIN)
- SELETTORE A LEVA (FM-AM)
- SELETTORE A LEVA (ANL-OFF)
- SELETTORE A LEVA (FIL-OUT)
- SELETTORE A LEVA (CB-PA)
- UTILIZZAZIONE DELLA STAFFA
- COLLEGAMENTO ALLA BATTERIA-AUTO
- PROBLEMICB COMUNI
- ISTRUZIONI PER IL MONTAGGIO, MESSA A PUNTO E COLLAUDO DEL RICETRASMETTITORE
- \* ALAN 48 \*
- COLLEGAMENTO ELETTRICO
- COLLEGAMENTO DEL CAVO DELL'ANTENNA
- COLLEGAMENTI SUSSIDIARI
- COLLEGAMENTO DEL MICROFONO
- PREPARAZIONE PRIMA DEL COLLAUDO
- MESSA IN FUNZIONE DELL'APPARATO E COLLAUDO
- INSTALLAZIONE DELL'ANTENNA SU MEZZI MOBILI
- INSTALLAZIONE DI ANTENNA PER STAZIONE BASE
- ALTEZZA:
- DISTURBI A RICEVITORI RADIOTELE-
- CAVI COASSIALI PER IL COLLE- GAMENTO:
- FAC-SIMILE DI DOMANDA
Marke : MIDLAND
Modell : Alan 48-40 canali
Kategorie : Walkie-Talkie
