BEDIENUNGSANLEITUNG TV EasyFold Corner Goobay

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO

1 Sicherheitshinweise 3

1.1Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5
2.2benötgtes Werkzeug 6

3 Bestimmungsgemäter Gebrauch 7
3.1Nutzungsbeschrankungen 7
4 Montage 7

4.1 Vorbereitung 7
4.2 Wandmontage 7
4.3 Flachbildschirmontage 9

4.3.1 Flachbildschirme mit flacher Rückseite 9
4.3.2 Flachbildschirme mit gewölbter Rückseite 10

4.4 Einhängen und Sichern des Flachbildschirms 10
4.5Gerätekabel verlegen 11

5Ausrichten des Flachbildschirms. 12
6 Gewährleistung und Haftung 12
7 Pflege, Wartung, Lagerung und Transport. 13
8 Problembehebung 13
9 Technische Daten 14
10 Informationen zum VESA-Standard 14
11 Entsorgungshinweise 14

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfällig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungänstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte teile und Zubehör sicher platzie ren, installieren und transportieren.

Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten lassen.

Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten laussen.

Verletzungsgefahr durch Schneiden

Kinder konnen sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produktteile

Bewegliche Produktteile konnen Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Wahrend des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Gefahr durch Selfsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlösen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produkt kombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen konnen Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nasse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
Um Quell- und Ausgabegeräe sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit halten.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
Stabilität des Systems nach Montage regelmäßig prufen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale)durfen eine Arbeitsschritte nur von geschulten Fachkräften ausgeführrt werden.

Arbeitsschritt Benutzergruppe
Montage, Demon-tage, Ausrichten, Pflege, Lagerung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschrankten geistigen und motorischen Fährigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> Spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab.1: Benutzergruppen

1.3 Warnstufen

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschaden führen können.

2 Beschreibung und Funktion

Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die Doppelflügel-Bauart vereint Gewichtsersparnis und Stabilität. Der TV-Wandhalter ist mit Wasserwaage ausgestattet, vertikal neigbar, horizontal schwenkbar und speziell für die Eckmontage geeignet.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter A 1
Wandschraube 6.3x55	W-A 6
Betondübel	W-B 6
Unterlegscheibe D6	W-C 6
Flachbildschirmontage
Adapterhalterung B 2
M5x14	M-A 4
M6x14	M-B 4
M8x20	M-C 4

M6x30 M-D 4
M8x30		M-E 4
Unterlegscheibe		M-F 4
TV-Abstandhalter		M-G 8
TV-Abstandhalter		M-H 4

Tab.2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab.3: benötigles Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachsäden führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prufen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Universehrheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis		Gebot / Verbot
Sachschaden durch inkompatible Produkt kombinationen
ACHTUNG	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.	!

Tab.4: Kompatilität sicherstellen

4.2 Wandmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
>> VORSICHT	Wandstruktur vor Montage überprüften bzw. sichere Stelle zur Montage auszuwahlen.	0
	Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonnenein-strahlung bzw. starkem Licht montieren. Dies fordsert das Ermüden der Augen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.

Tab.5: Wandmontage

Fig.1: Ausrichten und Anzeichnen

1. Prufen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder

Stromleitungen in

befinden und beschädigen Sie

diese nicht.

1. Bemtzen Sie eine Wasser-

waage

um

die

markieren.

1. Markieren Sie die Bohrlocher

1

bis

6

Der

TV-Wandhalter

Schablone.

1. Bohren Sie die LÖcher mit

einem

10mm-Steint

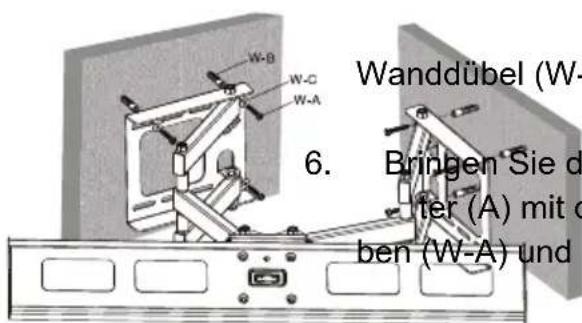

Fig.3: Wandmontage

1. Stecken Sie jeweils einen

Wandübel (W-B) in die

Bohrlocher.

1. Bringen Sie den TV Wandhalter (A) mit den Wandschrauben (W-A) und Unterlegschei

(W-C) so derrass der

Pfeil nach oben zeigt.

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
A VORSICHT	Verletzungsgefahr durch Stolpern und Sturz >> Produkt, Produkte teile und Zubehör sichere platzieren, installieren und transportieren.
ACHTUNG	Sachschaden durch ungeeignete Vorgensweise >> Beim Anziehen von Schrauben möglich Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen. >> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab.6: Flachbildschirmmontage

4.3.1 Flachbildschirme mit flacher Rückseite

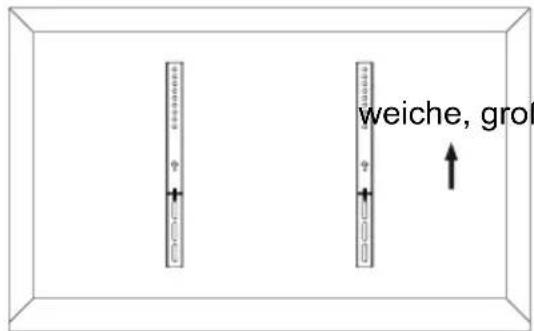

Fig.4: Flachbildschirme mit flacher Rückseite 1

1.

Lehnen

Sie

den

schirm vertical gegen eine

flächige Unterla

ge

oder

eine

sichern Sieihn gegen Kratzer

und Umkippen.

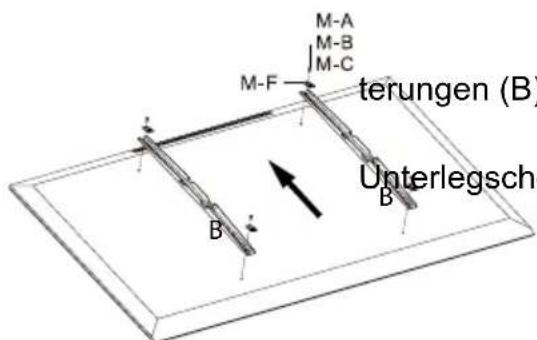

Fig.5: Flachbildschirme mit flacher Rückseite 2

1. Montieren Sie die Adapterhal

terungen (B) mit den zu Ihrem.

Flachbildschirm passenden

Unterlegscheiben (M-F) und

Schrauben

an der

schirmrücksite.

Mit Pfeilen gekennzeichnete Teile immer nach oben zeigend ausrichten.

4.3.2 Flachbildschirme mit gewölbter Rückseite

1.

Lehnen

Sie

schirm vertical gegen eine

Weiche, grossflächige Unterla-

ge

oder

eine

sichern

Sie

ih

und

Umkippen.

Fig.6: Flachbildschirme mit gewöblter Rückseite 1

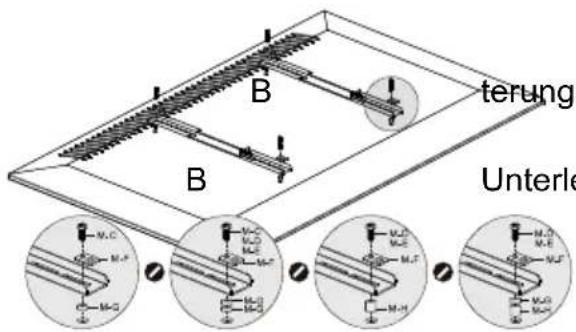

Fig.7: Flachbildschirme mit gewöblter Rückseite 2

1. Montieren Sie die Adapterhalten (B) mit den zu Ihr dem

Flachbildschirm

pas

Unterlegscheiben (M-F),

S

C

h

r

haltern

an

de

s

C

h

i

Mit Pfeilen gekennzeichnete Teile

immer

nach

uben

4.4 Einhagen und Sichern des Flachbildschirms

Tab.7: Einhängen des Flachbildschirms

Warnstufe	Sicherheitshinweis	Gebot / Verbot
VORSICHT	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkte teile und Zubehör sich platzieren, installieren und transportieren.	!
	>> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person halten{laffen lassen.
ACHTUNG	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit{lüssen.	!

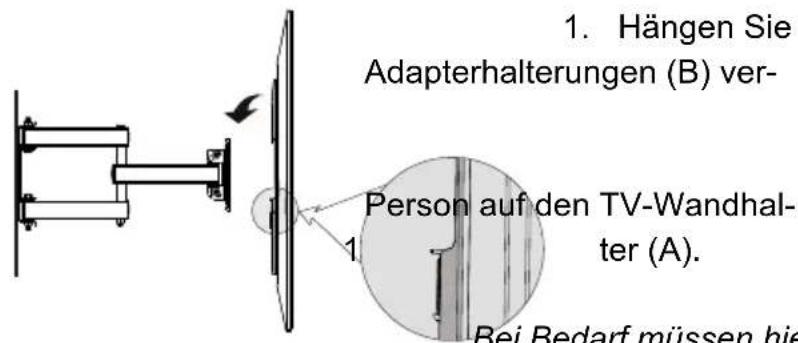

Fig.8: Einhagen des Flachbildschirms

bundenen Flachbildschirn zusammen mit

Bei Bedarf müssen hierzu die

Sicherungsschrauben 1 legelockert werden.

Fig.9: Sichern des Flachbildschirms

1. Sichern Sie den Flachb schirm, indem Sie beiden

Sicherungsschrauben 1 Uhrzeigersinn fest

Theseind jeweils an der

Unterseite der Adap r u n g e

4.5 Gerätekabel verlegen

Warnstufe	Sicherheitshinweis	Gebot / Verbot
A VORSICHT	Verletzungsgefahr durch bewegliche Produkte teile >> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten. >> Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus-schwenken.

Tab.8: Gerätekabel verlegen

Achten Sie bei der Kabelauswahl auf genügend Spiel, damit der Flachbildschirm beweglich bleibt.

Ende der Montage. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

5 Ausrichten des Flachbildschirms

Warnstufe Sicherheitshinweis		Gebot / Verbot
Verletzungsgefahr durch bewegliche Produkte teile
>> VORSICHT	Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.	0
	Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
	Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus-schwenken.

Tab.9: Ausrichten des Flachbildschirms

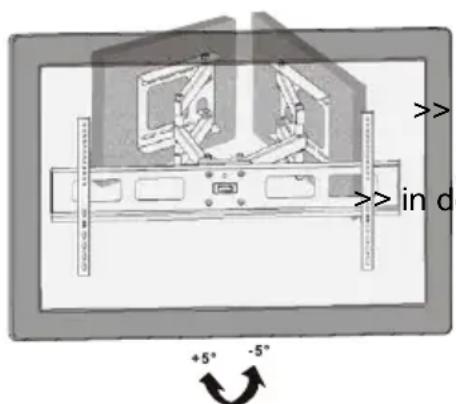

Fig.10: Ausrichten des Flachbildschirms

1. Richten Sie den Flachbild-

vertical,

der Rotationsachse aus.

schirm

nach

Bedarf

horizontal

6 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollen, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewährt, dass auch seiten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation gehalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

Das Produkt darf nur von einer Fachwerkstatt gewartet werden.

Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch kein mit Wasser angefeucht werden.

Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.

• Achten Sie beim Bewegen der Geräteile daraufuf, dass Sie keine Körperteile darineinklemmen!

• Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.

• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die Nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

• Befestigungsbohrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zusückbleiben.

• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehbung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>> Wandstärke und Material unter Putz / Tapeten prüfen.
	>> Fachpersonal zu Rateziehen.
Welche Lücher müssen geobhr werden?	>> Kapitel 4.2lesen.
Der TV-Wand-halter{lösst sich schwer austrich-ten.	>> Gelenke etwas lockern.
	>> Die maximale Schwenkbarkeit kann bedingt durch die TV Großke kleiner sein, als angegeben.
andere Fragen	>> Händler kontaktieren.

Tab.10: Problemebebung

9 Technische Daten

Größe Angabe Einheit
TV Größe 37-63 " / Zoll
VESA	200x200 / 300x300 / 400x200 / 400x400 / 600x400 / 800x400	mm
Traglast max. 60 kg
Neigungswinkel +/-15 °
Schwenkwinkel +/-60 °
Rotationswinkel +/-5		°
Wandabstand	125-515	mm
Maße	858x440x125-515	mm
Gewicht	9.25	kg

Tab.11: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und TV-Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Assoziation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrm Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu. (z.B. 300 x 300mm für Sony TVs).

VESA Klasse	Befestigungsslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E	200x100 / 200x200mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.12: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt besteht nicht in den Hausmull.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos darüber. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführct, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

USER'S MANUAL

Content

*(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
