Caractéristiques	Détails
Type de produit	Support mural pour TV
Compatibilité	Convient aux téléviseurs de différentes tailles
Capacité de charge	Jusqu'à 30 kg
Angle d'inclinaison	Inclinaison réglable pour un meilleur angle de vision
Matériaux	Acier robuste et durable
Installation	Facile à installer avec les accessoires fournis
Maintenance	Vérifier régulièrement la solidité des fixations
Normes de sécurité	Conforme aux normes de sécurité en vigueur
Informations supplémentaires	Idéal pour les coins de pièce, optimisant l'espace

FOIRE AUX QUESTIONS - TV EasyFold Corner Goobay

Comment installer le support mural Goobay TV EasyFold Corner ?

Pour installer le support, commencez par fixer la plaque murale au mur à l'aide des vis fournies. Assurez-vous que le support est de niveau. Ensuite, accrochez le téléviseur sur le support en suivant les instructions du manuel.

Quelle est la charge maximale que le support peut supporter ?

Le support mural Goobay TV EasyFold Corner peut supporter jusqu'à 30 kg.

Le support est-il compatible avec tous les téléviseurs ?

Ce support est compatible avec les téléviseurs ayant des tailles d'écran de 32 à 65 pouces et un entraxe VESA allant jusqu'à 400 x 400 mm.

Comment ajuster l'angle du téléviseur une fois installé ?

Après l'installation, vous pouvez ajuster l'angle du téléviseur en dévissant légèrement les vis de réglage situées sur le support, puis en inclinant le téléviseur à l'angle désiré avant de resserrer les vis.

Que faire si je rencontre des problèmes d'alignement lors de l'installation ?

Si vous avez des problèmes d'alignement, vérifiez d'abord que la plaque murale est bien de niveau. Si ce n'est pas le cas, retirez-la, ajustez-la et refixez-la au mur.

Puis-je utiliser ce support pour un téléviseur incurvé ?

Oui, le Goobay TV EasyFold Corner est conçu pour être utilisé avec des téléviseurs incurvés, tant qu'ils respectent les limites de poids et de taille.

Le support mural est-il facile à plier ?

Oui, le design EasyFold permet de plier le support facilement pour gagner de l'espace lorsque le téléviseur n'est pas utilisé.

Quelles sont les dimensions du support mural ?

Les dimensions du support mural sont de 43 cm x 39 cm x 6 cm lorsqu'il est replié.

Comment nettoyer le support mural sans l'endommager ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI TV EasyFold Corner Goobay

1 Consignes de sécurité 29

1.1 Notes general 29
1.2 Groupes de l'utilisateur 30
1.3 Niveau de mises en garde 31

2 Description et fonction 31

2.1 Contenu de la livraison 31
2.2 Outils requis 32

3 Utilisation prévue 33

3.1 Restrictions d'utilisation 33

4 Installation 33

4.1 Preparation 33
4.2 Montage mural 34
4.3 Montage de I'ecran plat 35

4.3.1 Ecrans plats avec face arriere plane 35
4.3.2 Ecrans plats avec face arriere courbee 36

4.4 Monter et assurer I'ecran plat.. 36
4.5 Poser les cables 37

5 Aligner I'ecran plat 38
6 Garantie et responsabilité 38
7 Entretien, maintenance, stockage et transport 39
8Dépannage 39
9 Specifications 40
10 Informations sur la norme VESA. 40
11 Instructions pour l'élimination 40

1 Consignes de sécurité

1.1 Notes general

• Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
• Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
  N'tilisez le produit, les pieces du produit et les accessoires que sils sont en parfait et.
• Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
  Pour des questions, des defaults, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semble pas avoir de solution, consultez votre revendeur.

Risque de mort par suffocation

Il existe un risque de mort par suffocation pour les enfants s'ils avient ou inhalent les pieces et les materiaux d'isoation.

Protégez les petites pieces et le matériel d'iso1ation contre une utilisation involontaire.

Risque de blessures par trébuchement ou par chute

Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.

Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité.
Quand vous travailliez avec des charges, travailliez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risque de blessures par coupures

Les enfants peuvent se couper avec les matéiaux d'emballage.

Protégéz les matériaux d'emballage contre une utilisation injolontaire.

Risque de blessures par conditions ambiantes inappropriées

Des conditions extrêmes peuvent entrainer des blessures.

Faites attention aux cables sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire.

Risque de blessure par des pieces mobiles du produit

Les pièces mobiles peuvent pincer ou serrer les membres du produit.

Pas tener les membres lors de l'utilisation entre les parties de cisaillage.

En cours d'utilisation, afin d'assurer la souplesse du produit.

C'est peut-être de s'éloigner du mur ou sur eux et déplacement létal.

Risque d'intervention personnelle et de mauvaise utilisation

Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.

Ne modifiez ni le produit ni les accessoires!

Risque de dommage du matériel par combinaison inappropriée du produit

La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.

Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Risque de dommage matériel par conditions ambantes inappropriées

Des conditions ambantes inappropriées peuvent endommager les objets.

Evitez les conditions extrêmes, comme la chaleur extrête, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.

Pour les autres types de murs, utilisez un matériel de montage approprié.
Vérifier la stabilité du système périodiquement après l'installation.

1.2 Groupes de l'utilisateur

A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent etre effectués que par des spécialistes entrainés.

Etape de travail Groupe de l'utilisateur

Installation, désinstallation, alignment,enetretien, stockage,transport, élimination	Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.
	>> Ne laissez pas les enfants et les personnes souffrant de déficiencies mentales et motrices utiliser le produit!
Entretien, réparation	Uniquement réservé aux spécialistes entrainnés
	>> Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires!

Tab.25: Groupe de l'utilisateur

1.3 Niveau de mises en garde

DANGER

Mises en garde contre les dangers entrainant directement des blessures sérieuses ou la mort en cas de non respect.

MIS EN GARDE

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.

ATTENTION

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.

2 Description et fonction

Votre TV support mural est conçu pour installer votre écran plat sur des murs verticaux et stables. La conception à double aile combine des économies de poids et de stabilité. Le TV support mural est équipé avec le niveau de l'eau, c'est pouvant basculer verticalément et horizontallyment, et spécialement adapte pour l'installation du coin.

2.1 Contenu de la livraison

Partie Figure Raccourci Nombre
Montage mural
TV support mural A 1
Vis murale de 6.3x55	W-A 6
Vis d'ancrage à béton	W-B 6
Rondelle D6	W-C 6
Écran plat de montage
Adaptateur support B 2

M5x14 M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Rondelle		M-F 4
TV entretoise		M-G 8
TV entretoise		M-H 4

Tab.26: Contenu de la livraison

2.2 Outils requis

Outil Figure
Testeur de ligne
Crayon
Tournevis cruciforme
Perceuse électrique
Mèche à béton de 8 x 60 mm

Seconde personne

Tab.27: Outils requis

3 Utilisation prévue

Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifique sur un mur vertical, résumés dans le chapitre „Données techniques". Une autre utilisation décrite dans le chapitre „Description et fonction" n'est pas autorisée. La néligence et l'ignorance de ces règles et consignes de sécurité peuvent cause deraves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité".

3.1

Restrictions d'utilisation

Utiliser uniquement dans des locaux secs.

4 Installation

4.1 Préparation

Vérifiez l'intégralité et l'intégrité

Vérifiez le contenu de l'emballage en le comparant à la livraison concer-nant l'intégralité et l'intégrité.

Assurer la compatibilité

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
NOTE	Risque de dommage du matériel par combinaison inappropriée du produit	!
	>> Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Tab.28: Assurer la compatibilité

4.2 Montage mural

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
ATTENTION	Risque de blessures par conditions ambiantes inappropriées
	>> Vérifiez la structure murale avant l'installation ou Choisissez un emplacement d'installation sans risque.
	>> Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
	>> N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire.
NOTE	Risque de dommage matériel par conditions ambiantes inappropriées
	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

1. Faites attention aux câbles

sous tension

lignes posées

plâtre, et ne les endommagez pas.

1. Utilisez un niveau à bulles

pour marquer

perçage sur le mur.

1. Marquez les trouse de 1 à 6

avec un stylo.

1. Percez les trous de 60~mm de

profondeur avec

bétonde 10

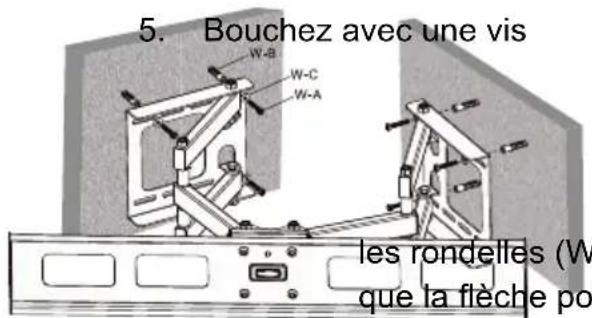

Fig.23:Montage mural

6.

d'ancrage à béton (W-B) dans chaque trou de perçage.

Fixez le TV support mural (A)
avec les vis murales (W-A) et

4.3 Montage de l'écran plat

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
ATTENTION	Risque de blessures par trèbuché-ment ou par chute	Ø
	>> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
NOTE	Risque de dommage matériel Cause par une procédure inappropriée	Ø
	>> Serrez les vis modérément pour éviter d'endommager le filetage.
	>> Ne positionnez JAMAIS l'écran devant durant l'installation!	Ø
	>> N'endommagez pas l'écran plat en utilisant des vis trop longues.

Tab.30: Montage de l'écran plat

4.3.1 Ecrans plats avec face arrêté plane

1. Posez l'écran plat verticallement sur une surfaceSouple,

Fig.24: Ecrans plats avec face arrêté plane 1

renversement.

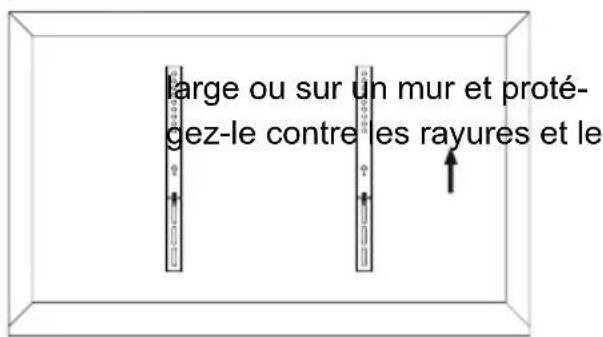

Fig.25: Ecrans plats avec face arrirée plane 2

Branchez l'adaptateur supports (B) pour les écrans plats

dos avec le côté droit de la

rondelle (M-F) et les vis,

ajuster a donne

La flèche sur les adaptateur supp

4.3.2 Ecrans plats avec face arrêté courbé

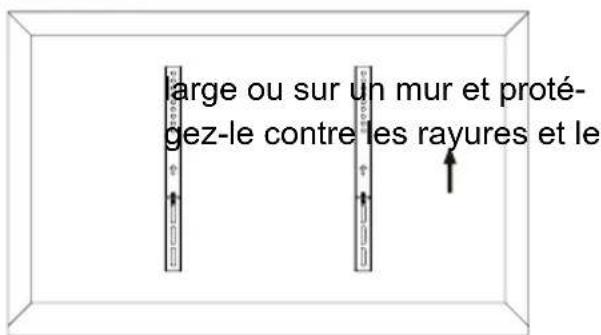

Fig.26: Ecrans plats avec face arrêté courbée 1

1. Posez I'ecran plat verticalment sur une surface couple,

renversement.

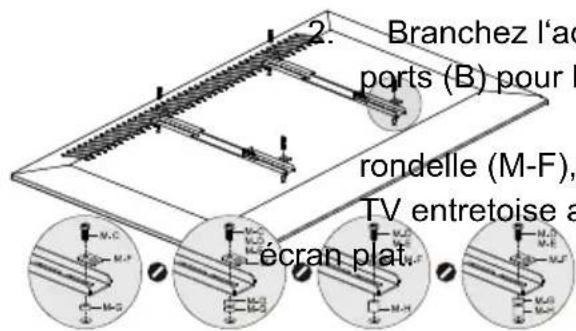

Fig.27: Ecrans plats avec face arriere courbée 2

Branchez l'adaptateur supports (B) pour les écrans plats

dos avec le côté droit de la

rondelle (M-F), les vis et les

TV entretoise ajuster a votre

La flèche sur les adaptateur supports (B) doit pointer vers le haut.

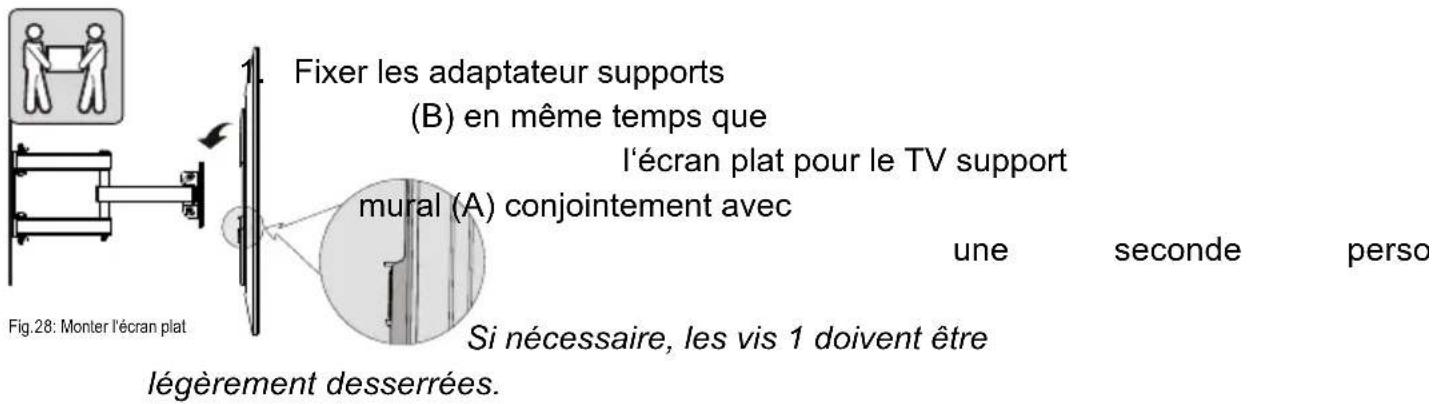

4.4 Monter et assurer I'ecran plat

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de blessures par trèbuché-ment ou par chute
ATTENTION	>> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
	>> Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risque de dommage matériel par conditions ambantes inappropriées
NOTE	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab.31: Montage et assurer l'écran plat

2. Assurer l'écran plat par serrer

les vis 1 dans le sens hora.

Ceux-ci sont pre-as

placés sur la face inférieure de l'adaptateur de supports (

4.5 Poser les cables

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de blessure par des pièces mobiles de produits
ATTENTION	» Ne tenez pas membres de cisaillement entre les parties lors de l'utilisation.	!
	» Attention à la mobilité du produit au cours de l'utilisation. Cela peut s'éloigner du mur ou vers elle et pivoter latéralement.

Tab.32:Poser les cables

Selectionner cables suffisamment longues pour assurer la mobilité de l'écran plat.

Fin de l'assemblage. Proceder dans l'ordre inverse du démontage.

5 Aligner l'écran plat

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de blessure par des pièces mobiles de produits
ATTENTION	>> Ne tenez pas membres de cisaillagement entre les parties lors de l'utilisation.	!
	>> Attention à la mobilité du produit au cours de l'utilisation. Cela peut s'éloigner du mur ou vers elle et pivoter latéralement.

Tab.33: Aligner et fixer l'écran plat

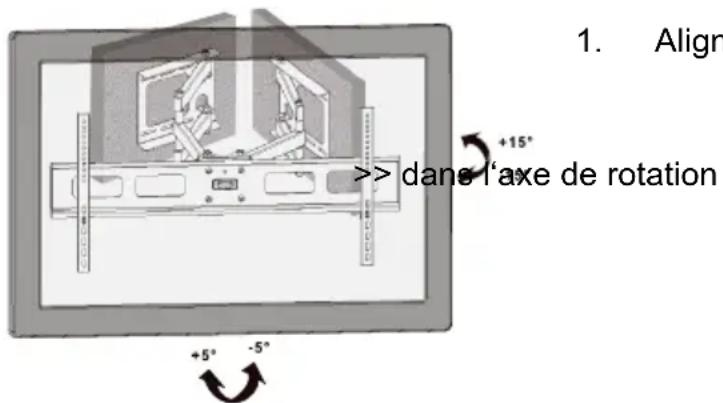

Fig.30: Aligner l'écran plat

1. Aligner l'écran plat au besoin

verticalelement
horizontaltalement

6 Garantie et responsabilité

• Le fabricant accorde une garantie de 2 ans à un apparéil neuf.
• Comme le fabricant n'a aucune influence sur l'installation, la garantie s'applique uniquement au produit lui-même.
• Si vous détectez un defaulted ou un dommage sur votre apparéil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant les défauts possibles en détail - alors seulement vous pourrez être assure que les défauts qui ne se produit que rarement, pourront être détectés et réparés à coup sur!
• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou maintenance, ou une opération non décrite dans le present manuel.
• Ne modifiez pas et n'altérez pas le produit ni ses accessoires.
• Toute utilisation autre que celle déscrite dans leprésent manuel d'utilisation est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.

• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du manuel d'utilisation.

7 Entretien, maintenance, stockage et transport

Le produit ne doit être maintenu que par des ateliers professionnels.
- Protégez les angles contre la saleté et graissez-les régulièrement avec de l'huile légère pour machine.
- Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux cables sous tension! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.
Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplaces!
- Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrees, reisserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements féquents. Ne serrez pas trop les vis.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière!
- Les trous de perçage restent visibles après avoir enlevé le produit. ÀpRES une période de temps prolongée, une marque peut apparaitre sur la surface.
- Conservez l'emballage d'origine pour le transport et pour éviter des dom-mages.

8 Dépannage

Problème Aide

Comment tester la qualité murale?

Les charges domestiques sont reglementées dans les diverses normes européennes.

Vérifiez l'épaisseur murale et celle du matériel sous le plâtre / papier peint.

Demandezaun的专业iste.

Quels troughdoiventetrepercés?

Lisez le chapitre 4.2.

Il est difficile d'aligner le montage mural.

Desserrer légèrement les joints.

Le maximum angle de pivotement peut en raison la taille de la TV peut être inférieure à celle indiquée.

Autres questions

Contactez votre revendeur.

9 Spécifications

Taille Spécification Unité
TV Taille 37-63 " / Pouces
VESA	200x200 / 300x300 / 400x200 / 400x400 / 600x400 / 800x400	mm
Charger max. 60 kg
Angle d'inclinaison	+/-15 °
Angle de pivotement	+/-60 °
Angle de rotation +/-5 °
Distance du mur	125-515	mm
Dimensions	858x440x125-515	mm
Poids 9.25	kg

Tab.35: Specificatins

10 Informations sur la norme VESA

Pour harmoniser de façon conviviale les options de branchement des monitleurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Assoziation: Organisation de normalization de l'electronique video) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre Caractéristiques du present guide, vous étés en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)

Classe VESA	Distance des trous pour la fixation des moniteurs
MIS-D	75x75 / 100x100 mm
MIS-E	200x100 / 200x100 mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.36: Informations sur la norme VESA

11 Instructions pour l'élimination

Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez déposez gratuitement votre apparéil en fin de vie à un point de récepération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont reglementés par les lois d'Etat et fédérales

concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matérielles recyclables suivants sont recueillis dans les points de recueils locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

BETRIEBSANLEITUNG 2
USER'S MANUAL 16
MODE D'EMPLOI 28
ISTRUZIONI PER L'USO 42

ISTRUZIONI PER L'USO

Contenuo
