Produkttyp	Wandhalterung für Flachbildschirme
Marke	Goobay
Modell	TV EasyFlex L
Bildschirmkompatibilität	23–55 Zoll (Modell 51887/51901) oder 37–70 Zoll (Modell 51890/51902)
Maximale VESA-Norm	400 x 200 mm (51887/51901) oder 600 x 400 mm (51890/51902)
Maximale Belastung	75 kg
Neigungswinkel	-15° (nur Neigung nach unten)
Schwenkwinkel	0° (nicht schwenkbar)
Wandabstand	78 mm
Abmessungen (B x H x T)	514 x 370 x 78 mm (51887/51901) oder 810 x 505 x 78 mm (51890/51902)
Nettogewicht	3,0 kg (51887/51901) oder 3,8 kg (51890/51902)
Farbe	Silber (51887/51890) oder Schwarz (51901/51902)
Hauptmaterial	Stahl
Art der Wandbefestigung	Für Beton- oder Vollsteinwände; Dübel- und Schraubensatz im Lieferumfang enthalten
Verwendungszweck	Nur für trockene Innenräume
Garantie	2 Jahre
Pflege und Reinigung	Trockenes Tuch; Gelenke leicht mit Öl schmieren; Befestigungen regelmäßig überprüfen
Sicherheit	Produkt nicht modifizieren; nur auf geeigneten Wänden verwenden; bei der Installation Hilfe hinzuziehen
Ersatzteile und Reparierbarkeit	Reparatur nur durch Fachpersonal; für Ersatzteile den Händler kontaktieren

Häufig gestellte Fragen - TV EasyFlex L Goobay

Wie installiere ich die Wandhalterung TV EasyFlex L?

Suchen Sie eine Beton- oder Vollsteinwand, verwenden Sie einen Kabelsucher, um elektrische Leitungen zu vermeiden. Bohren Sie sechs Löcher mit 60 mm Tiefe und einem 10 mm Bohrer, führen Sie die Dübel (W-B) ein, dann befestigen Sie die Wandhalterung (A) mit den Schrauben (W-A) und Unterlegscheiben (W-C) unter Verwendung einer Wasserwaage. Montieren Sie anschließend die Adapterhalterungen am Bildschirm und hängen Sie ihn zu zweit an die Wandhalterung.

Welche Wandtypen sind geeignet?

Das mitgelieferte Montagematerial ist nur für Beton- oder Vollsteinwände geeignet. Für andere Wandtypen (Hohlziegel, Gipskarton usw.) müssen Sie geeignete Dübel und Schrauben verwenden, die nicht im Lieferumfang enthalten sind.

Welches maximale Gewicht kann diese Halterung tragen?

Die maximale Belastung beträgt 75 kg. Überschreiten Sie dieses Gewicht niemals, um Sturzgefahr zu vermeiden.

Welche VESA-Norm ist kompatibel?

Die Halterung akzeptiert VESA-Normen bis zu 400 x 200 mm für das Modell 51887/51901 und bis zu 600 x 400 mm für das Modell 51890/51902. Überprüfen Sie die VESA-Norm Ihres Bildschirms in dessen Anleitung.

Kann ich den Bildschirm neigen oder schwenken?

Die Neigung ist nur nach unten möglich (-15°). Die Halterung ist nicht schwenkbar (Schwenkwinkel von +/-0°).

Was tun, wenn der Bildschirm nicht waagerecht ist?

Verwenden Sie die Einstellschrauben oben an der Wandhalterung, um den Bildschirm vertikal auszurichten. Lösen Sie die beiden Einstellschrauben, passen Sie den Winkel an, dann ziehen Sie sie wieder fest.

Wie pflege ich die Wandhalterung?

Reinigen Sie mit einem trockenen, nicht scheuernden Tuch. Für die Gelenke gelegentlich etwas leichtes Maschinenöl auftragen. Überprüfen Sie regelmäßig, ob alle Schrauben fest angezogen sind.

Kann ich diese Halterung im Freien verwenden?

Nein. Diese Halterung ist nur für die Verwendung in trockenen Innenräumen ausgelegt. Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit oder extreme Temperaturen.

Was tun, wenn Teile in der Verpackung fehlen?

Überprüfen Sie den Lieferumfang anhand der Liste in der Anleitung. Bei Mängeln oder Fehlen wenden Sie sich an Ihren Händler für einen Austausch oder ein Ersatzteil.

Wie entsorge ich dieses Produkt am Ende seiner Lebensdauer?

Werfen Sie es nicht in den Hausmüll. Geben Sie es kostenlos an einer Sammelstelle für Elektroschrott ab oder bringen Sie es zu Ihrem Händler zurück. Die wiederverwertbaren Materialien werden recycelt.

BEDIENUNGSANLEITUNG TV EasyFlex L Goobay

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO

1 Sicherheitshinweise 3

1.1 Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5

2.2 benöttiges Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 7

3.1 Nutzungsbeschrankungen 7

4 Montage 7

4.1 Vorbereitung 7
4.2 Wandmontage 7
4.3 Flachbildschirmmontage 8

4.3.1 Flachbildschirme mit flacher Rückseite 9
4.3.2 Flachbildschirme mit gewölbter Rückseite 9

4.4 Einhagen und Sichern des Flachbildschirms 10

5 Einstellen des Flachbildschirms 11
6 Gewährleistung und Haftung 11
7 Pflege, Wartung, Lagerung und Transport 12
8 Problembehebung 13
9 Technische Daten 13
10 Informationen zum VESA-Standard 13
11 Entsorgungshinweise 14

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfällig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungänstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte teile und Zubehör sicher platzie ren, installieren und transportieren.

Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten lassen.

Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten laussen.

Verletzungsgefahr durch Schneiden

Kinder konnen sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produktteile

Bewegliche Produktteile konnen Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und ggf.
seitlich ausschwenken.

Gefahr durch Selfsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produkt kombinationen erfüllen nicht die gewünschte Funktion, können Qualitätverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen konnen Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nisse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit halten.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
Stabilität des Systems nach Montage regelmäßig prufen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale)durfen eine Arbeitsschritte nur von geschulten Fachkräften ausgeführrt werden.

Arbeitsschritt Benutzergruppe
Montage, Demonta-ge, Pflege, Lage-rung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzergruppen

1.3 Warnstufen

GEFAHR

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

WARNING

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles,platzparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu unsichtbar. Er ist neigbar aber nicht schwenkbar.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter A 1
Wandschraube 6.3x55	W-A 6
Betondübel	W-B 6
Unterlegscheibe D6	W-C 6
Flachbildschirmontage
Adapterhalterung links B 1
Adapterhalterung rechts	C	1
M5x14	M-A 4
M6x14	M-B 4

Tab.2: Lieferumfang

M8x20 M-C 4
M6x30		M-D 4
M8x30		M-E 4
Unterlegscheibe		M-F 4
TV-Abstandhalter		M-G 8
TV-Abstandhalter		M-H 4

2.2 benöttiges Werkzeug

Tab.3:benötgtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachsäden führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Universehrheit kontrollieren.

Kompatibilität sicherstellen

Sachschaden durch inkompatible Produkt kombinationen
ACHTUNG	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab.4: Kompatibilität sicherstellen

4.2 Wandmontage

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwahlen.	?
>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonnenein-strahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.

Tab.5: Wandimontage

1. Prufen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.

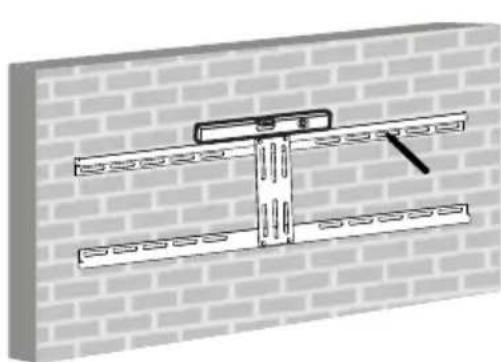

2. Benutzen Sie eine Wasserwaage, um die Bohrlocher zu markieren.
3. Bohren Sie die 6 Locher mit einem 10mm -Steinbohrer 60mm tief.

Es müssen 4 LÖcher oben und 2 LÖcher gebohr werden.

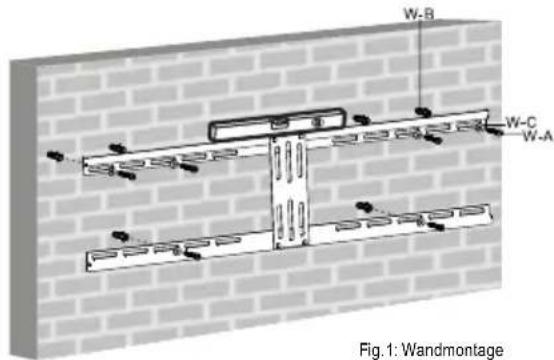

1. Stecken Sie jeweils einen Wandübel (W-B) in die Bohrlocher.
2. Bringen Sie den Wandhalter (A) mit den Wandschrauben (W-A) und den Unterlegscheiben (W-C) an.

4.3 Flachbildschirmmontage

VORSICH	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkte teile und Zubehör sichere platzieren, installieren und transportieren.	!
ACHTUNG	Sachschaden durch ungeeignete Vorgensweise	!
	>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.	!
	>> Flachbildschirm NIE flach auf den Boden legen.
	>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab.6: Flachbilsdschirmmontage

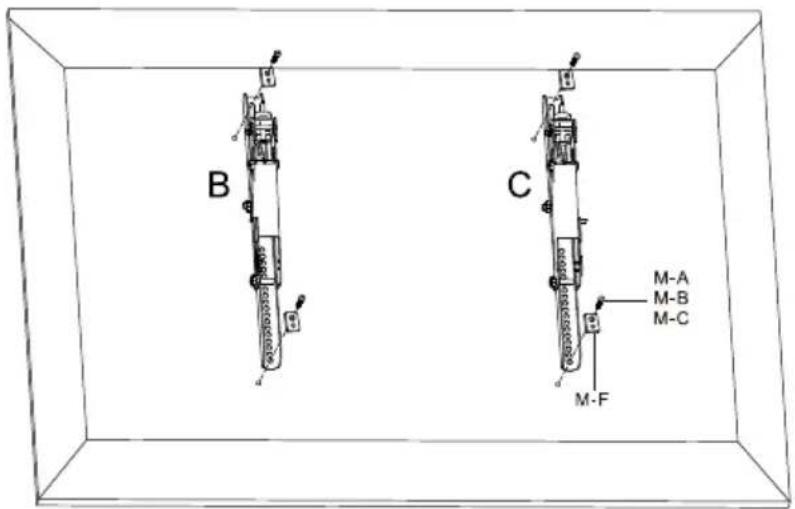

4.3.1 Flachbildschirme mit flacher Rückseite

Fig.2: Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sieihn gegen Kratzer und Umkippen.
2. Montieren Sie die Adapterhalterungen (B) und (C) mit den Unterlegscheiben (M-F) und den zu Ihrrem Flachbildschirm passenden Schrauben wie abgebildet jeweils an der Geräteober- und Unterseite.

Achten Sie darauf, dass sich die Langlocher der Adapterhalterungen (B) und (C) an der Flachbildschirmoberseite befinden.

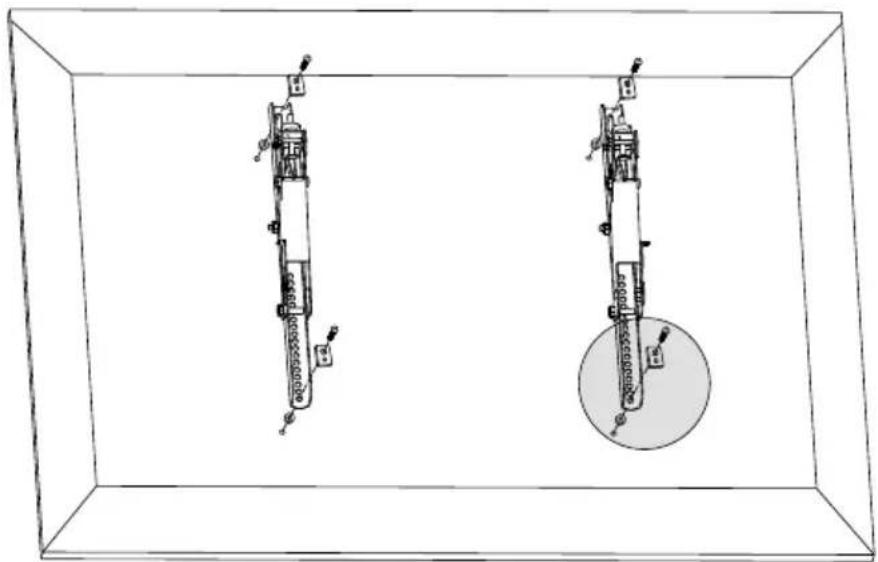

4.3.2 Flachbildschirme mit gewölbter Rückseite

Fig.3: Flachbildschirme mit gewöblter Rückseite

1. Gehen Sie bis auf folgenden Zwischenschritt vor wie in Kapitel 4.3.1 beschreiben.
2. Montieren Sie die zu Ihr dem Gerät passenden TV Abstandhalter (M-G) und/oder (M-H) wie abgebildet jeweils zwischen den Adapterhalterungen (B) / (C) und dem Flachbildschirm.

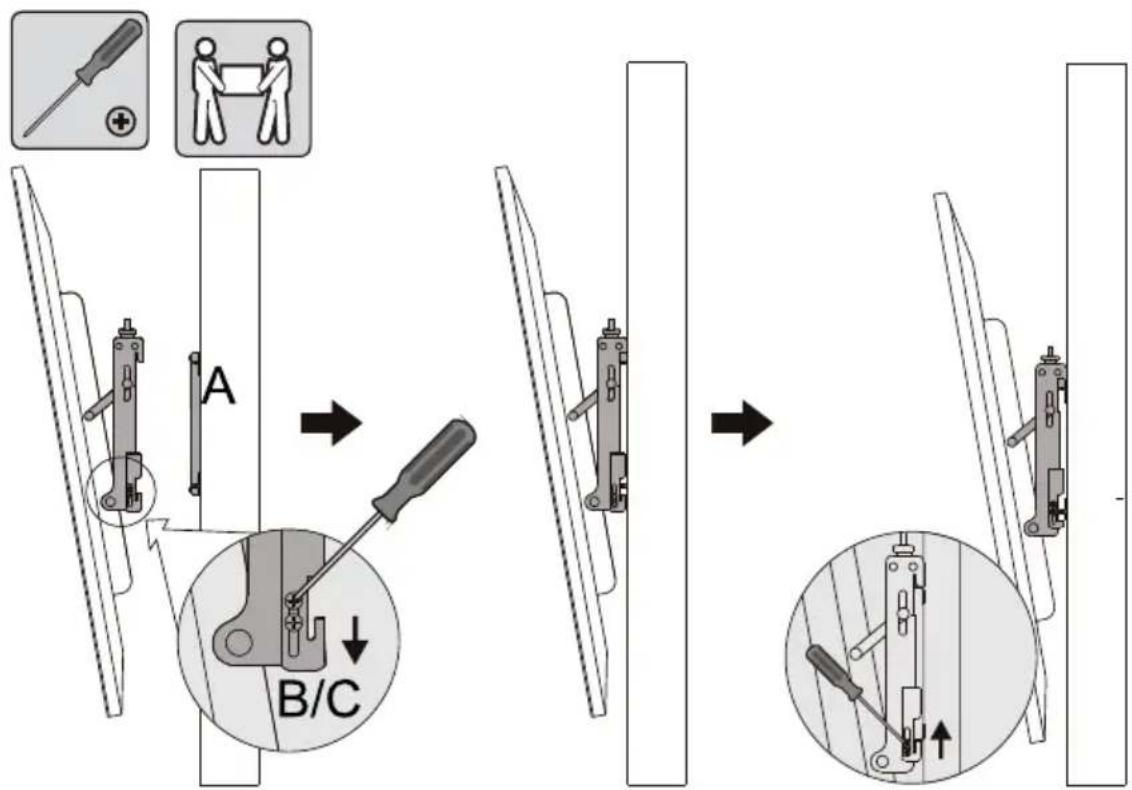

4.4 Einhängen und Sichern des Flachbildschirms

Fig.4: Einhagen und Sichern des Flachbildschirms

Verletzungsgefahr durch Stolpern und Sturz
A VORSICHT	>> Produkt, Produkte teile und Zubehör sich platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person herself lassen.
Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit{laffen.

Fig.5: Einhängen und Sichern des Flachbildschirms

1. Lockern Sie Verschlussplatte etwas und schiben Sie sie nach unten.

2. Hängen Sie den soVBereiteten Flachbildschirm zusammen mit einer 2. Person mit den Adapterhalterungen (B) und (C) auf den Wandhalter (A).

3. Schieberen Sie die Verschlussplatte nach oben und fixieren Sie das System durch Anziehen der Schrauben beidseitig.

Ende der Montage. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

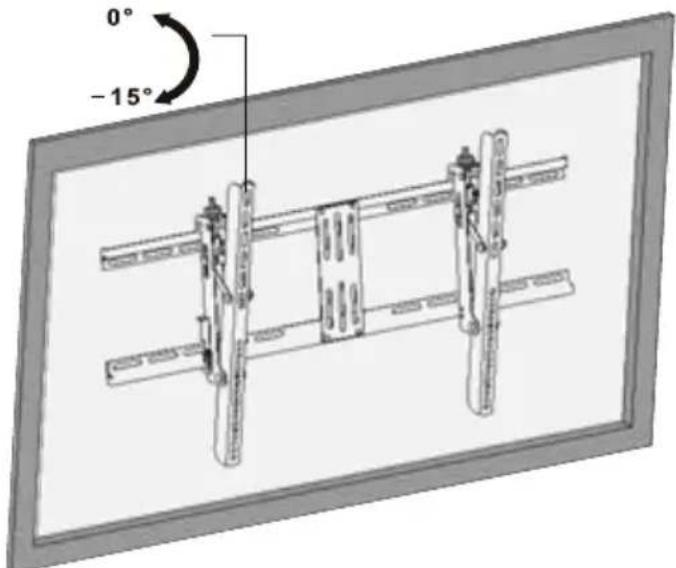

5 Einstellen des Flachbildschirms

Verletzungsgefahr durch bewegliche Produkte teile
>> VORSICH	Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
>>	Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus-schwenken.

Fig.6: Einstellen des Flachbildschirms
Fig.7: Einstellen des Flachbildschirms

Richten Sie den Flachbildschirm mittels der Stellschrauben nach Bedarf vertikal aus.

Gerätekabel konnen aufgrund der Beweglichkeit des TV-Wandhalters nachträglich angeschlossen werden.

6 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollente, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre

Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewährt, dass auch seiten auftretende Fehler mit Sicherheit befinden und beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation gehalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeucht werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
- Achten Sie beim Bewegen der Geräteile daraufuf, dass Sie keine Körperteile darineinklemmen!
- Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw.Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Befestigungsbohrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zurückbleiben.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>> Wandstärke und Material unter Putz / Tapeten prüfen.
	>> Fachpersonal zu Rateziehen.
Welche Lücher müssen geobhrt werden?	>> Kapitel 4.2 lesen.
Der Wandhalter{lösst sich schwer ausrichten.	>> Vorsichtig beide Stellschrauben an der Oberseite{lösen.
andere Fragen >>	Händler kontaktieren.

Tab.7: Problemehebung

9 Technische Daten

Größe Angabe Einheit
TV Groß	51887/51901: 23-55	“/Zoll
	51890/51902: 37-70
VESA	51887/51901: max. 400x200	mm
	51890/51902: max. 600x400
Traglast max. 75 kg
Neigungswinkel	-15	°
Schwenkwinkel	+/-0	°
Wandabstand	78	mm
Farbe	51887/51890: silber
	51901/51902: schwarz
Maße	51887/51901: 514 x 370 x 78	mm
	51890/51902: 810 x 505 x 78
Gewicht	51887/51901: 3,0	kg
	51890/51902: 3,8

Tab.8: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreiendlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genommen Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen

Datum in dieser Anleitung konnen Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu.

(z.B. 300 × 300mm for Sony TVs).

VESA Klasse Befestigungsslochabstand von Flachbildschirmen

MIS-D 75x75 / 100x100mm

MIS-E 200x100 / 200x200mm

MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.9: Informationen zum VESA-Standard

11Entsorgungshinweise

Dieses Produkt besteht nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos darüber. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden inCOMMUNALEN SAMLSELsten gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

USER'S MANUAL

Content

*(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
