Produkttyp	Schwenkbare Wandhalterung
Marke	Goobay
Modell	TV EasyFlip M
VESA-Kompatibilität	Bis zu 400 x 400 mm
Kompatible Bildschirmgröße	26 bis 42 Zoll
Maximale Belastung	25 kg
Neigungswinkel	0° (fest)
Schwenkwinkel (Arm)	±90° (seitliches Schwenken)
Wandabstand	30 bis 820 mm
Abmessungen (B x H x T)	40-500 x 430 x 30-820 mm
Nettogewicht	3,28 kg
Material	Stahl
Farbe	Schwarz
Garantie	2 Jahre
Verwendungszweck	Innenräume, massive vertikale Wände (Beton, Stein)
Pflege und Reinigung	Trockenes Tuch; Gelenke mit leichtem Öl schmieren
Sicherheit	Geprüft TÜV Rheinland GS; Nicht an Hohlwänden ohne geeignete Dübel verwenden
Ersatzteile und Reparierbarkeit	Händler kontaktieren; Reparatur nur durch Fachmann

Häufig gestellte Fragen - TV EasyFlip M Goobay

Was ist die maximale TV-Größe, die mit dem Goobay TV EasyFlip M kompatibel ist?

Die Halterung ist für Flachbildschirme von 26 bis 42 Zoll mit einem maximalen Gewicht von 25 kg ausgelegt.

Welche VESA-Normen werden unterstützt?

Sie unterstützt VESA-Normen bis zu 400 x 400 mm, einschließlich der Formate 75x75, 100x100, 200x100, 200x200, 400x200 und 400x400 mm.

Ermöglicht die Halterung eine Neigung?

Nein, der Neigungswinkel ist fest bei 0°. Die Halterung bietet nur eine horizontale Schwenkung von ±90°.

Welche Wandart ist für die Installation erforderlich?

Das mitgelieferte Montagematerial ist für Beton- oder Massivsteinwände geeignet. Für andere Wandarten (Gipskarton, Hohlziegel) verwenden Sie geeignete, nicht im Lieferumfang enthaltene Dübel.

Wie überprüfe ich die Kompatibilität meines Fernsehers?

Stellen Sie sicher, dass der Abstand zwischen den Befestigungslöchern auf der Rückseite Ihres Fernsehers einer unterstützten VESA-Norm (max. 400x400 mm) entspricht und dass das Gewicht 25 kg nicht überschreitet.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Leitungstester, einen Bleistift, einen Kreuzschlitzschraubendreher, eine elektrische Bohrmaschine mit einem Betonbohrer 8 x 60 mm und eine zweite Person, die Ihnen hilft.

Kann die Halterung im Freien verwendet werden?

Nein, die Verwendung ist auf trockene Innenräume beschränkt. Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit und extreme Temperaturen.

Wie pflege ich die Wandhalterung?

Reinigen Sie sie mit einem trockenen Tuch. Fetten Sie die Gelenke regelmäßig mit einem leichten Maschinenöl. Überprüfen Sie regelmäßig den festen Sitz der Schrauben.

Was tun, wenn der Fernseher nach der Installation nicht in Position bleibt?

Überprüfen Sie, ob die Adapterhalterungen richtig an der Wandhalterung verriegelt sind. Lösen Sie gegebenenfalls die Schwenkverbindungen leicht mit einem Inbusschlüssel, um die Spannung anzupassen.

Wie entsorge ich die Halterung am Ende ihrer Lebensdauer?

Werfen Sie sie nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle für Elektroschrott oder bei Ihrem Händler ab. Die Metallmaterialien werden recycelt.

BEDIENUNGSANLEITUNG TV EasyFlip M Goobay

DE	BETRIEBSANLEITUNG
EN	USER'S MANUAL
FR	MODE D'EMPLOI
IT	ISTRUZIONI PER L'USO

1 Sicherheitshinweise 3

1.1 Allgemeines 3

1.2 Benutzergruppen 4

1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5

2.2 benötigtes Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 7

3.1 Nutzungsbeschränkungen 7

4 Montage 7

4.1 Vorbereitung 7

4.2 Wandmontage 7

4.3 Flachbildschirmmontage 9

4.3.1 Flachbildschirme mit flacher Rückseite 9

4.3.2 Flachbildschirme mit gewölbter Rückseite 10

4.4 Einhängen des Flachbildschirms 10

5 Ausrichten des Flachbildschirms 11

6 Gewährleistung und Haftung 12

7 Pflege, Wartung, Lagerung und Transport 12

8 Problembehebung 13

9 Technische Daten 13

10 Informationen zum VESA-Standard 14

11 Entsorgungshinweise.... 14

1 Sicherheitshinweise

DE

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an Ihren Händler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmaterial ersticken.

Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkteile und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schneiden.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produkteile

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Gefahr durch Selbsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produkteile noch Zubehör!

Sachschaden durch inkompatible Produktkombinationen

Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit lassen.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.

Stabilität des Systems nach Montage regelmäßig prüfen.

1.2 Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe
Montage, Demon-tage, Ausrichten,Pflege, Lagerung,Transport,Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte>> Spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzergruppen

1.3 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Der Wandhalter ist nicht neigbar aber horizontal schwenkbar.

Dieses Produkt ist GS-Tüv Rheinland geprüft.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage

Wandhalter A 1
Kunststoffabdeckung		C	1
Kunststoffabdeckung		D	1
Wandschraube 6.3x55		W-A	4
Betondübel		W-B	4
Unterlegscheibe D6		W-C	4

Flachbildschirmmontage

Adapterhalterung B 2
M5x14		M-A 4
M6x14		M-B 4

M8x20 M-C 4
M6x30		M-D 4
M8x30		M-E 4
Unterlegscheibe		M-F 4
TV-Abstandhalter	[76X0]	M-G 8
TV-Abstandhalter		M-H 4

Tab. 2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab. 3: benötigtes Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenräumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis

Gebot / Verbot

Sachschaden durch inkompatible Produktkombinationen

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Tab. 4: Kompatibilität sicherstellen

4.2 Wandmontage

Warnstufe Sicherheitshinweis

Gebot / Verbot

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwählen. Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab. 5: Wandmontage

1. Entfernen Sie die 2 Kunststoffabdeckungen (C) und (D).
2. Prüfen Sie vor dem Bohren, obich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.

waage um die Bohrlöcher zu markieren.

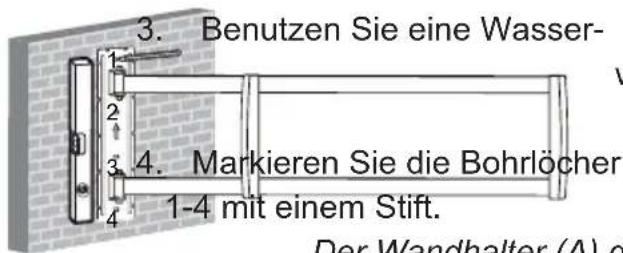

Fig.1: Ausrichten und Anzeichnen

Der Wandhalter (A) dient als Schablone.

1. Bohren Sie die Bohrlöcher mit 60mm tief.

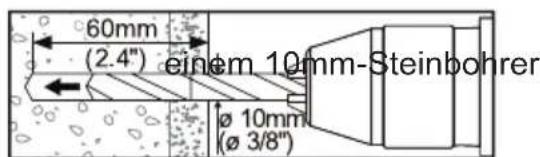

Fig.2: Bohrlöcher bohren

1. Stecken Sie jeweils einen

Bohrlöcher.

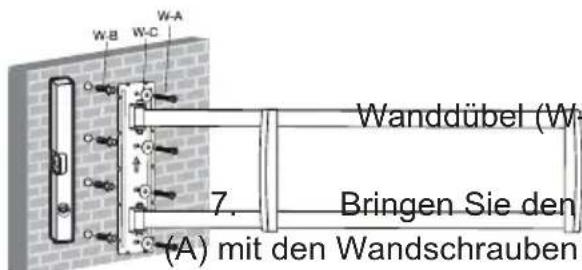

Fig.3: Wandmontage

Wandhalter

(W-A) und Unterlegscheiben

D6 (W-C) so an, dass der Pfeil

am Wandhalter (A) nach oben zeigt.

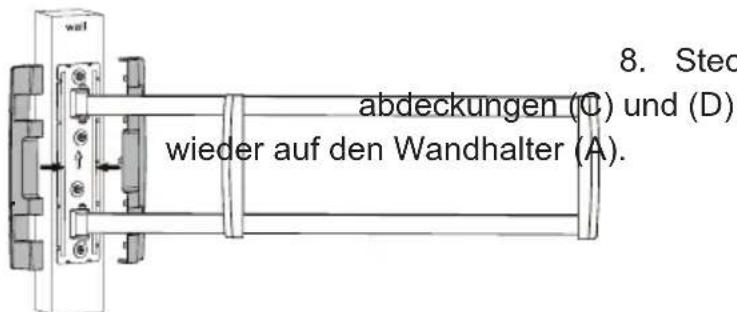

Fig. 4: Kunststoffabdeckungen aufstecken

1. Stecken Sie die Kunststoff-

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
VORSICHT	Verletzungsgefahr durch Stolpern und Sturz>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren.
ACHTUNG	Sachschaden durch ungeeignete Vorgehensweise>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

ACHTUNG

Tab. 6: Flachbildschirmmontage

4.3.1 Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbild-

schirm vertical gegen eine

weiche, großflächige Unterla-

ge oder eine Wand und

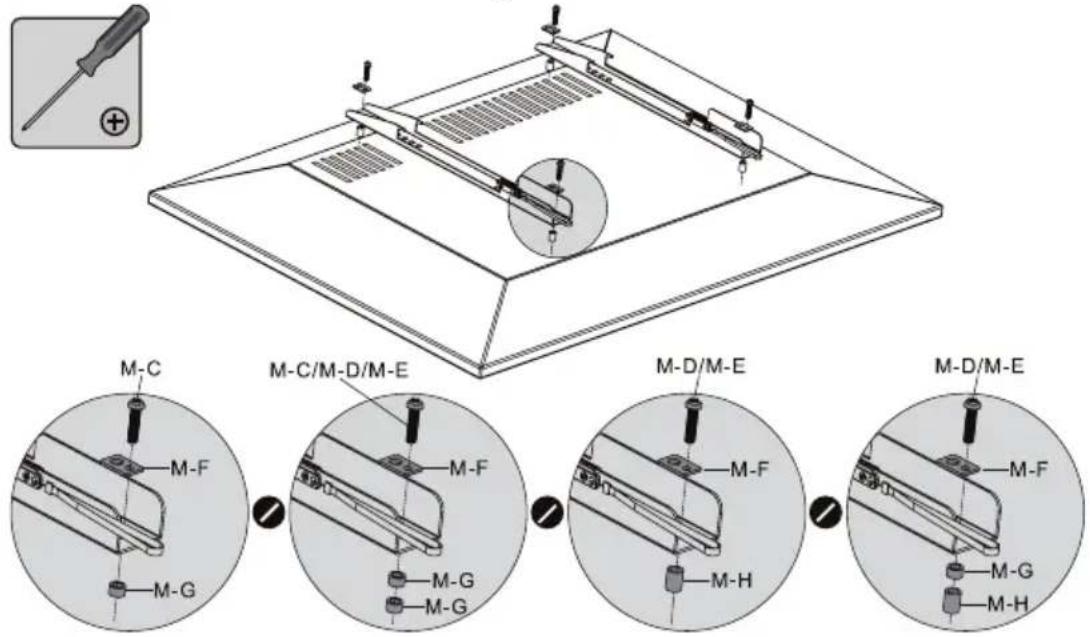

Fig. 5: Flachbildschirme mit flacher Rückseite

1. Montieren Sie die Adapterhal terungen (B) mit den Zugbändern nach unten mittels der zu Ihren Flachbildschirmschrauben passenden Unterlegscheibenseite sowie den passenden Schrauben an der Flachbildschirmrückseite wie abgebildet.

4.3.2 Flachbildschirme mit gewölbter Rückseite

Fig. 6: Flachbildschirme mit gewölbter Rückseite

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sie ihn gegen Kratzer und Umkippen.
2. Montieren Sie die Adapterhal terungen (B) mit den Zugbändern nach unten mittels der zu Ihren Flachbild schirmschrauben passenden Unterlegscheibenseite sowie den passenden Schrauben und TV-Abstandhaltern an der Flachbildschirmrückseite wie abgebildet.

4.4 Einhängen des Flachbildschirms

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab. 7: Einhängen des Flachbildschirms

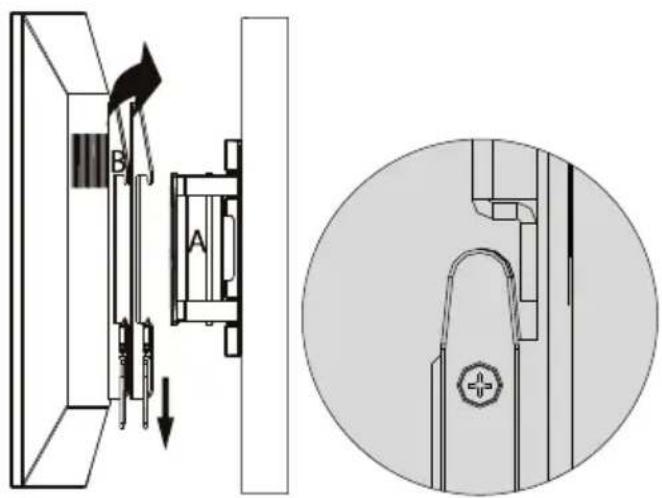

Fig. 7: Einhängen des Flachbildschirms

1. Hängen Sie den vorbereiteten Flachbildschirm zusammen mit einer 2. Person mit den Adapterhalterungen (B) auf den Wandhalter (A).
2. Ziehen Sie beide Zugbänder nach unten um die Adapterhalterungen (B) in Einraststellung zu bringen.
3. Lassen Sie die Zugbänder wieder los um die Adapterhalterungen (B) in den Wandhalter (A) einrasten zu lassen.
4. Richten Sie den Flachbildschirm aus.

Ende der Montage. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

5 Ausrichten des Flachbildschirms

Warnstufe Sicherheitshinweis

Gebot / Verbot

Verletzungsgefahr durch bewegliche Produktteile

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

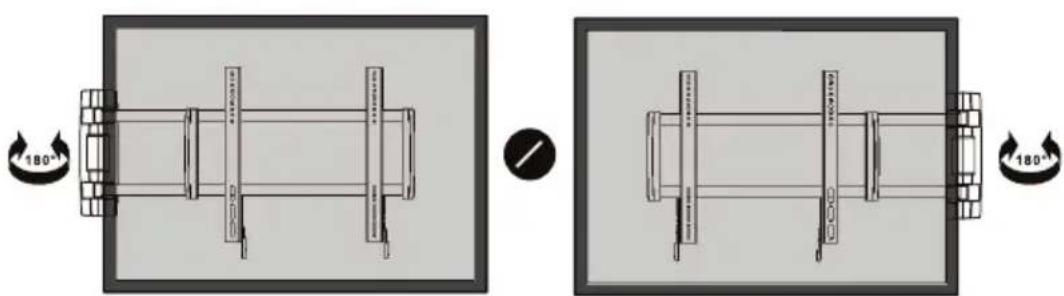

Fig. 8: Ausrichten des Flachbildschirms

Richten Sie den Flachbild schirm nach Bedarf horizontal aus.

Gerätekabel können aufgrund der Beweglichkeit des Wandhalters nachträglich angeschlossen werden.

6 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
- Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
- Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile darin einklemmen!
- Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich

und in trockener und staubgeschützter Umgebung.

• Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demon-tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zurückbleiben.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.>> Wandstärke und Material unter Putz / Tapeten prüfen.>> Fachpersonal zu Rate ziehen.
Welche Löcher müssen gebohrt werden?	>> Kapitel 4.2 lesen.
Der Wandhalter lässt sich schwer ausrichten.	>> Gelenke mit Innensechskantschlüssel etwas lockern.>> Die maximale Schwenkbarkeit kann bedingt durch die TV Größe kleiner sein, als angegeben.
andere Fragen >>	Händler kontaktieren.

Tab. 8: Problemebehebung

9 Technische Daten

Größe Angabe Einheit
TV Größe 26-42		“ / Zoll
VESA	max. 400x400	mm
Traglast	max. 25	kg
Neigungswinkel	+/-0	°
Schwenkwinkel der VESA-Platte	-	°
Schwenkwinkel des inneren Kipphebels	+/-90	°
Schwenkwinkel des äußeren Kipphebels	-	°
Rotationswinkel	-	°
Wandabstand	30-820	mm

Maße 40-500 x 430 x 30-820 mm

Gewicht 3,28 kg

Tab. 9: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Assoziation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu. (z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Flachbildschirmen

MIS-D 75x75 / 100x100mm

MIS-E 200x100 / 200x200mm

MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 10: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

BETRIEBSANLEITUNG 2

USER'S MANUAL.... 16

MODE D'EMPLOI 30

ISTRUZIONI PER L'USO 44

USER'S MANUAL

Content

DE BETRIEBSANLEITUNG

EN USER'S MANUAL

FR MODE D'EMPLOI

IT ISTRUZIONI PER L'USO

TV-Wandhalter

TV mount

TV Support mural

Supporto per TV

63485

Revision 2013-04-30

Version 1

E-Mail: [e-mail]

Web: www.goobay.de

*(0,14 € pro Minute aus dem deutschen Festnetz.

Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
