TV EasyFlip M - Support mural Goobay - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TV EasyFlip M Goobay au format PDF.
| Type de produit | Support mural orientable |
| Marque | Goobay |
| Modèle | TV EasyFlip M |
| Compatibilité VESA | Jusqu'à 400 x 400 mm |
| Taille d'écran compatible | 26 à 42 pouces |
| Charge maximale | 25 kg |
| Angle d'inclinaison | 0° (fixe) |
| Angle de pivotement (bras) | ±90° (pivotement latéral) |
| Distance au mur | 30 à 820 mm |
| Dimensions (L x H x P) | 40-500 x 430 x 30-820 mm |
| Poids net | 3,28 kg |
| Matériau | Acier |
| Couleur | Noir |
| Garantie | 2 ans |
| Usage prévu | Intérieur, murs verticaux solides (béton, pierre) |
| Entretien et nettoyage | Chiffon sec ; graisser les articulations avec huile légère |
| Sécurité | Testé TÜV Rheinland GS ; ne pas utiliser sur murs creux sans chevilles adaptées |
| Pièces détachées et réparabilité | Contactez le revendeur ; réparation par un spécialiste uniquement |
FOIRE AUX QUESTIONS - TV EasyFlip M Goobay
Questions des utilisateurs sur TV EasyFlip M Goobay
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support mural au format PDF gratuitement ! Retrouvez votre notice TV EasyFlip M - Goobay et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TV EasyFlip M de la marque Goobay.
MODE D'EMPLOI TV EasyFlip M Goobay
1 Consignes de sécurité 31
1.1 Notes général 31
1.2 Groupes de l'utilisateur 32
1.3 Niveaux de mises en garde.... 33
2 Description et fonction.... 33
2.1 Contenu de la livraison.... 33
2.2 Outils requis 34
3 Utilisation prévue 35
3.1 Restrictions d'utilisation 35
4 Installation 35
4.1 Préparation 35
4.2 Montage mural 36
4.3 Montage de l'écran plat 37
4.3.1 Ecrans plats avec face arrière plane 37
4.3.2 Ecrans plats avec face arrière courbée 38
4.4 Montage de l'écran plat 39
5 Alignez le moniteur à écran plat 40
6 Garantie et responsabilité 40
7 Entretien, maintenance, stockage et transport 41
8 Dépannage 41
9 Spécifications 42
10 Informations sur la norme VESA 42
11 Instructions pour l'élimination.... 43
1 Consignes de sécurité
1.1 Notes général
- Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
- Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
• N'utilisez le produit, les pièces du produit et les accessoires que s'ils sont en parfait état. - Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
- Pour des questions, des défauts, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semblent pas avoir de solution, consultez votre revendeur.
Risque de mort par suffocation
Il existe un risque de mort par suffocation pour les enfants s'ils avalent ou inhalent les pièces et les matériaux d'isolation.
Protégez les petites pièces et le matériau d'isolation contre une utilisation involontaire.
Risque de blessures par trébuchement ou par chute
Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.
Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
Quand vous travaillez avec des charges, travaillez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.
Risque de blessures par coupures
Les enfants peuvent se couper avec les matériaux d'emballage.
Protégez les matériaux d'emballage contre une utilisation involontaire.
Risque de blessures par conditions ambiantes inappropriées
Des conditions extrêmes peuvent entraîner des blessures.
Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire.
Risque de blessure par des pièces mobiles du produit
Les pièces mobiles peuvent pincer ou serrer les membres du produit.
Gardez vos membres lors de l'utilisation non entre les parties de cisaillement.
Assurez-vous lors de l'utilisation de la mobilité du produit.
C'est peut-être de s'éloigner du mur ou sur eux et déplacement latéral.
Risque d'intervention personnelle et de mauvaise utilisation
Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.
Ne modifiez ni le produit ni les accessoires!
Risque de dommage du matériau par combinaison inappropriée du produit
La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.
Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifiée.
Risque de dommage matériel par conditions ambiantes inappropriées
Des conditions ambiantes inappropriées peuvent endommager les objets.
Evitez les conditions extrêmes, comme la chaleur extrême, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.
Pour les autres types de murs, utilisez un matériel de montage approprié.
Vérifier la stabilité du système périodiquement après l'installation.
1.2 Groupes de l'utilisateur
A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent être effectués que par des spécialistes entraînés.
| Etape de travail Groupe de l’utilisateur | |
| Installation, désinstallation, entretien, stockage, transport, élimination | Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.>> Ne laissez pas les enfants et les personnes souf frant de déficiencies mentales et motrices utiliser le produit! |
| Entretien, réparation | Uniquement réservé aux spécialistes entraînés>> Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires! |
Tab. 21: Groupe de l'utilisateur
1.3 Niveaux de mises en garde
DANGER
Mises en garde contre les dangers entraînant directement des blessures sérieuses ou la mort en cas de non respect.
MIS EN GARDE
Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.
ATTENTION
Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.
NOTE
Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.
2 Description et fonction
Votre support mural est conçu pour installer votre écran plat sur des murs verticaux stables. Il n'est pas inclinable mais swivelable horizontalement.
Ce produit a été testé par le TÜV Rheinland GS.
2.1 Contenu de la livraison
| Partie Figure | Rac-courci | Nombre | |
| Montage mural | |||
| Support mural A 1 |  | ||
| Couvercle en plastique |  | C | 1 |
| Couvercle en plastique |  | D 1 | |
| Vis murale de 6.3x55 |  | W-A 4 | |
| Vis d'ancrage à béton |  | W-B 4 | |
| Rondelle D6 |  | W-C 4 | |
Écran plat de montage
| Support d'adaptateur B 2 |  | |
| M5x14 | M-A 4 | |
| M6x14 | M-B 4 | |
| M8x20 | M-C 4 | |
| M6x30 | M-D 4 | |
| M8x30 | M-E 4 | |
| Rondelle | M-F 4 | |
| Rondelle d'espacement TV | M-G 8 | |
| Rondelle d'espacement TV | M-H 4 |
Tab. 22: Contenu de la livraison

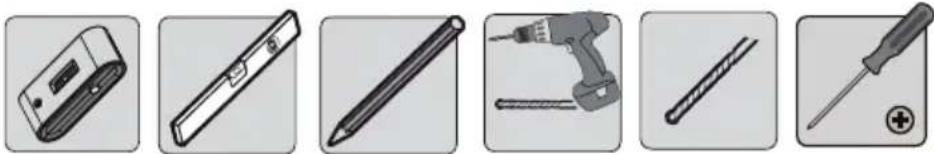

2.2 Outils requis
| Outil Figure | |
| Testeur de ligne |  |
| Crayon |  |
| Tournevis cruciforme |  |
| Perceuse électrique |  |
| Mèche à béton de 8 x 60 mm |  |
| Seconde personne |  |
Tab. 23: Outils requis
3 Utilisation prévue
Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifiques sur un mur vertical, résumés dans le chapitre „Données techniques“. Une autre utilisation décrite dans le chapitre „Description et fonction“ n'est pas autorisée. La négligence et l'ignorance de ces règles et consignes de sécurité peuvent causer de graves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité“.
3.1 Restrictions d'utilisation
Utiliser uniquement dans des locaux secs.
4 Installation
4.1 Préparation
Vérifiez l'intégralité et l'intégrité
Vérifiez le contenu de l'emballage en le comparant à la livraison concernant l'intégralité et l'intégrité.
Assurer la compatibilité
 | Consignes de sécurité | Domaines / Ban |
| Risque de dommage du matériau par combinaison inappropriée du produit | ||
 | >> Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifiée. |  |
Risque de dommage du matériau par combinaison inappropriée du produit
Tab. 24: Assurer la compatibilité
4.2 Montage mural
| Niveaux de mises en garde | Consignes de sécurité | Domaines / Ban |
| Risque de blessures par conditions ambiantes inappropriées | ||
 ATTENTION | >> Vérifiez la structure murale avant l'installation ou choisissez un emplace-ment d'installation sans risque. |  |
| >> Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas! | ||
| >> N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire. |  | |
| Risque de dommage matériel par con-ditions ambiantes inappropriées | ||
 | >> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité. |  |
Tab. 25: Montage mural
- Enlevez les deux couvercles en plastique (C) et (D).
- Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas.
- Marquez les trous de forage
Fig.17: Alignement et marquage
- Percez les trous de 60 mm de
Fig.18: Perçage des trous de forage
- Bouchez avec une vis
d'ancrage à béton (W-B) dans
chaque trou de perçage.
- Montez le support mural (A) en
utilisant les vis murales (W-A)
et les rondelles D6 (W-C), que
la flèche du support mural (A)
pointe vers le haut.
Fig. 20: Remontage les couvercles en plastique
- Remonter les couvercles en
sur le
4.3 Montage de l'écran plat
| Niveaux de mises en garde | Consignes de sécurité | Domaines / Ban |
| Risque de blessures par trébuchement ou par chute |  | |
 ATTENTION | >> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité. | |
| Risque de dommage matériel causé par une procédure inappropriée |  | |
 | >> Serrez les vis modérément pour éviter d'endommager le filetage. | |
| >> Ne positionnez JAMAIS l'écran devant durant l'installation! |  | |
| >> N'endommagez pas l'écran plat en utilisant des vis trop longues. |
Tab. 26: Montage de l'écran plat
4.3.1 Ecrans plats avec face arrière plane
ment sur une, grande surface
Fig. 21: Ecrans plats avec face arrière plane
- Assemblez les supports d'adaptateur (B) avec embrasses vers le bas à vos écrans plats dos à l'aide du côté des rondelles, équiper vos vis à écran plat et les vis, ajuster à votre écran plat comme indiqué.

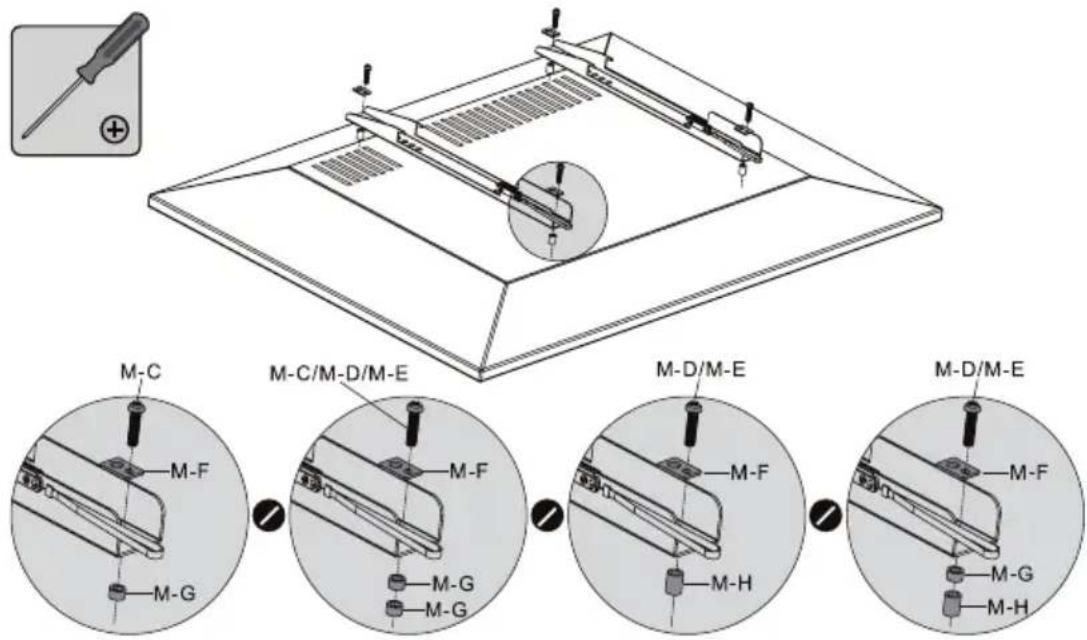

4.3.2 Ecrans plats avec face arrière courbée
Fig. 22: Ecrans plats avec face arrière courbée
- Penchez l'écran plat verticale ment sur une, grande surface molle ou un mur et le protéger des égratignures et de s'écrouler.
- Assemblez les supports d'adaptateur (B) avec embrasses vers le bas à vos écrans plats dos à l'aide du côté des rondelles, équiper vos vis à écran plat, les vis et entretoises de télévision, montage sur votre écran plat comme indiqué.
4.4 Montage de l'écran plat
Niveaux de mises en garde
Consignes de sécurité
Domaines / Ban
Risque de blessures par trébuchement ou par chute
ATTENTION
Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.
NOTE
Risque de dommage matériel par conditions ambiantes inappropriées
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Tab. 27: Montage de l'écran plat

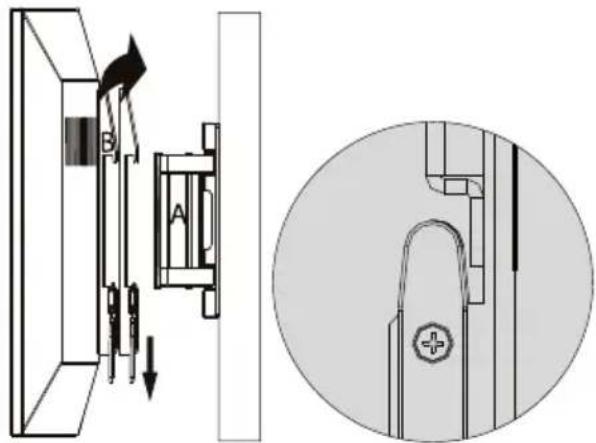

Fig. 23: Montage de l'écran plat
- Fixez l'écran plat préparé avec les supports adaptateurs (B) pour la fixation murale (A) avec une deuxième personne.
- Déroulez les deux embrasses pour régler les supports adaptateurs (B) à la position d'arrêt.
- Relâchez les embrasses pour verrouiller les supports adaptateurs (B) sur le support mural (A).
- Aligner l'écran plat.
Fin de l'assemblage. Procéder dans l'ordre inverse du démontage.
5 Alignez le moniteur à écran plat
| Niveaux de mises en garde | Consignes de sécurité | Domaines / Ban |
| Risque de blessure par le mouvement produit des pièces | ||
 | >> Ne tenez pas membres de cisaillement entre les parties lors de l’utilisation. >> Attention à la mobilité du produit au cours de l’utilisation. Cela peut se rap-procher ou s’éloigner du mur et pivoter latéralement. |  |

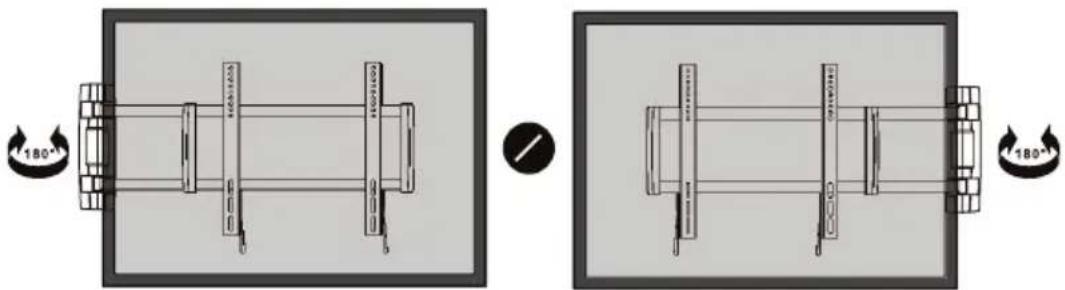

Fig. 24: Alignez le moniteur à écran plat
Aligner l'écran plat horizontalement, comme l'a demandé.
En raison de la paroi montures flexibilité, les câbles peuvent être connectés après l'installation.
6 Garantie et responsabilité
• Le fabricant accorde une garantie de 2 ans à un appareil neuf.
- Comme le fabricant n'a aucune influence sur l'installation, la garantie s'applique uniquement au produit lui-même.
- Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Votre revendeur réparer a l'appareil sur place, ou bien renverra l'appareil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant les défauts possibles en détail - alors seulement vous pourrez être assuré que les défauts qui ne se produisent que rarement, pourront être détectés et réparés à coup sûr!
- Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou maintenance, ou une opération non décrite dans le présent manuel.
- Ne modifiez pas et n'altérez pas le produit ni ses accessoires.
- Toute utilisation autre que celle décrite dans le présent manuel d'utilisation est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
- Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du manuel d'utilisation.
7 Entretien, maintenance, stockage et transport
• Le produit ne doit être maintenu que par des ateliers professionnels.
- Protégez les angles contre la saleté et graissez-les régulièrement avec de l'huile légère pour machine.
- Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces.
Attention aux câbles sous tension ! N'utilisez aucun produit de nettoyage.
Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.
• Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplacées !
- Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements fréquents. Ne serrez pas trop les vis.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière !
- Les trous de perçage restent visibles après avoir enlevé le produit. Après une période de temps prolongée, une marque peut apparaître sur la surface.
- Conservez l'emballage d'origine pour le transport et pour éviter des dommages.
8 Dépannage
Tab. 28: Dépannage
Problème Aide
| Comment tester la qualité murale? | Les charges domestiques sont réglementées dans les diverses normes européennes.>> Vérifiez l'épaisseur murale et celle du matériau sous le plâtre / papier peint.>> Demandez à un spécialiste. |
| Quels trous doivent être percés? | >> Lisez le chapitre 4.2. |
| Il est difficile d'aligner le montage mural. | >> Desserrer le joints quelque chose avec une clé allen. |
| >> Le maximum peut pivoter en raison la taille de la TV peut être inférieure à celle indiquée. | |
| Autres questions | >> Contactez votre revendeur. |
9 Spécifications
| Taille Spécification Unité | ||
| TV Taille 26-42 “ / Pouce | ||
| VESA max. 400x400 mm | ||
| Charger max. 25 kg | ||
| Angle d'inclinaison | +/-0 | ° |
| Angle de pivotement de plate VESA | - | ° |
| Angle de pivote-ment de bras pi-votant intérieure | +/-90 | ° |
| Angle de pivo-tement de bras pivotant extérieure | - | ° |
| Angle de rotation - | ° | |
| Distance du mur | 30-820 | mm |
| Dimensions | 40-500 x 430 x 30-820 | mm |
| Poids 3,28 | kg | |
Tab. 29: Spécifications
10 Informations sur la norme VESA
Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Assoziation : Assoziation de normalization de l'électronique vidéo) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précisées dans le Chapitre Caractéristiques du present guide, vous êtes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)
Classe VESA Distance des trous pour la fixation des moniteurs
| MIS-D | 75 x 75 / 100 x 100 mm |
| MIS-E 200 x 100 / 200 x 100 mm |
| MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm |
Tab. 30: Informations sur la norme VESA
11 Instructions pour l'élimination
Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposez gratuitement votre appareil en fin de vie à un point de récupération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont règlementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueils locaux:
- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.
Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.
