1507451 - Smart Home BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Funk-Schalterset für Smart Home
Marke	Brennenstuhl
Modell	1507451
Netzanschluss Steckdosen	Netz 230 V ~ 50 Hz
Stromversorgung Fernbedienung	Batterie 12 V Typ A23
Maximale Schaltleistung	1000 W (4,35 A)
Reichweite Funksignal	max. 25 m (abhängig von Hindernissen)
Funkfrequenz	433,92 MHz
Anzahl enthaltene schaltbare Steckdosen	3
Anzahl Steuertasten	4 Paare EIN/AUS (A, B, C, D)
Einstellung Systemcode	DIP-Schalter (1 bis 5) an Fernbedienung und Steckdosen
Betriebstemperatur	0 °C bis 35 °C
Lagertemperatur	-40 °C bis 70 °C
Garantie	2 Jahre
Pflege	Mit einem weichen, leicht feuchten Tuch und mildem Reinigungsmittel reinigen; nicht eintauchen; vor Reinigung vom Netz trennen
Sicherheit	Nicht in Reihe schalten; nicht mit Bügeleisen, Kühlschrank oder Kondensatorgeräten verwenden; regelmäßig auf Zustand prüfen; Batterien von Kindern fernhalten
Entsorgung	WEEE-Richtlinie 2012/19/EU beachten; verbrauchte Batterien im Recyclinghof abgeben
Ursprungsland	Hergestellt in China (deutsche Marke)

Häufig gestellte Fragen - 1507451 BRENNENSTUHL

Wie synchronisiere ich die Fernbedienung mit den schaltbaren Steckdosen?

Öffnen Sie das Batteriefach der Fernbedienung und stellen Sie die DIP-Schalter 1 bis 5 auf einen Systemcode (z.B. 123). Entfernen Sie bei jeder schaltbaren Steckdose die Abdeckung, und stellen Sie die gleichen DIP-Schalter 1 bis 5 ein. Ordnen Sie dann jeder Steckdose eine Steuertaste (A, B, C oder D) zu, indem Sie die Schalter A bis D gemäß der Tabelle in der Bedienungsanleitung einstellen.

Was tun, wenn die Betriebsanzeige der Steckdose nicht leuchtet?

Überprüfen Sie, ob die Steckdose korrekt in eine Netzsteckdose eingesteckt ist. Leuchtet die Anzeige immer noch nicht, überprüfen Sie den Systemcode und die Batterie der Fernbedienung. Die Anzeige der Steckdose leuchtet nur, wenn die Fernbedienung ein Signal sendet.

Wie groß ist die maximale Reichweite der Fernbedienung?

Die Reichweite des Funksignals beträgt maximal 25 Meter im Freifeld. Hindernisse wie Stahlbeton, Stromleitungen oder elektronische Geräte können die Reichweite verringern. Halten Sie Störquellen möglichst fern.

Kann ich dieses Set mit einem Bügeleisen oder Kühlschrank verwenden?

Nein, es ist verboten, Geräte anzuschließen, deren unbeaufsichtigter Betrieb einen Brand auslösen kann (z.B. Bügeleisen) oder die einen Motorkondensator benötigen (z.B. Kühlschrank). Beachten Sie die Leistungsgrenzen (max. 1000 W).

Wie ersetze ich die Batterie der Fernbedienung?

Öffnen Sie den Deckel des Batteriefachs, indem Sie ihn schieben oder anheben. Ersetzen Sie die alte Batterie durch eine neue 12 V Typ A23 unter Beachtung der angegebenen Polarität. Schließen Sie das Fach.

Kann man mehrere schaltbare Steckdosen in Reihe schalten?

Nein, schalten Sie nicht mehrere schaltbare Steckdosen in Reihe. Jede Steckdose muss direkt in eine einzelne Netzsteckdose gesteckt werden.

Was tun, wenn die Reichweite unzureichend ist?

Verkleinern Sie den Abstand zwischen Fernbedienung und schaltbarer Steckdose. Entfernen Sie Störquellen elektrischer oder elektromagnetischer Interferenzen (z.B. Telefone, Mikrowellen). Sie können auch den Standort der Steckdose oder der Fernbedienung ändern.

Wie reinige ich die schaltbaren Steckdosen?

Trennen Sie zuerst die Steckdose vom Netz. Verwenden Sie ein weiches, leicht feuchtes Tuch mit einem milden Reinigungsmittel. Lassen Sie keine Flüssigkeit eindringen. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel. Trocknen Sie die Steckdose vollständig, bevor Sie sie wieder einstecken.

Welche Lampen kann ich schalten?

Sie können alle Lampen und Elektrogeräte schalten, die die maximale Leistung von 1000 W nicht überschreiten und keiner besonderen Überwachung bedürfen. Vermeiden Sie Geräte mit Kondensatormotor (wie manche Kühlschränke) oder solche, die unbeaufsichtigt heizen.

Ist die Garantie international?

Die 2-jährige Garantie gilt ab Kaufdatum und deckt Material- oder Herstellungsfehler ab. Sie gilt im Kaufland. Bewahren Sie den Kassenbon auf. Bei Reklamationen kontaktieren Sie den Kundendienst telefonisch.

BEDIENUNGSANLEITUNG 1507451 BRENNENSTUHL

DE / AT Funkschalter-Set

Bedienungsanleitung

H. Brennenstuhl S.A.S.

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3·D-72074 Tübingen

lectra-t ag

Blegistrasse 13·CH-6340 Baar

www.brennenstuhl.com

VEILIGHEID

Doelmatig gebruik

De DIP-schakelaar E is nicht bezet.

Bedieningstoets DIP-schakelaar
	A	B	C	D	E
A	ON	OFF	OFF	OFF
B OFF		ON	OFF	OFF
C OFF OFF			ON	OFF	OFF
D OFF OFF	OFF			ON	OFF

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3·D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

SICHERHEIT

Bestimmungsgemäß Verwendung

Die Geräte sind als Funkschalter-Set nur für geschlossene, trockene Räume vorgesehen und für den Privatgebrauch konstruiert. Es ist für eine gewerbliche Nutzung nicht geeignet. Das Funkschalter-Set dient zum Ein- und Ausschalten von Lampen und Elektrogeräten.

Die Geräte)dürfen nur einzeln betrieben werden. Nicht mehrere Schaltsteckdosen hintereinander stecken.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung.

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Bedienungsanleitung auf. Falls Sie das Gerät weitergeben,

geben Sie die Bedienungsanleitung mit.

Grundlegende Sicherheitshinweise

Kinder erkennen nicht die Gefahren, die bei unsachgemäßem

Umgang mit Elektrogeräten entstehen konnen. Lassen Sie Kinder niemals unbeaufsichtigt Elektrogeräte benutzen.

Erstickungsgefahr! Lassen Sie Verpackungsmaterial nicht achtlos liegen. Kinder können Kleinteile verschlucken und darüber ersticken.

Die Schaltsteckdosen nur in herkommliche Schutzkontakt-steckdosen mit einer Wechselspannung von 220 - 240 V und 50 Hz stecken.

Die Schaltsteckdosen nicht in ein Verlängerungskabel stecken.

Nur Verbraucher innerhalb der angegebenen Leistungsgrenz-zen der Schaltsteckdosen anschließen.

Keine Verbraucher anschließen, deren unbeaufsichtigtes Einshalten Brände (beielsweise ein Bügeleisen) oder andere Schäden auslösen kann.

Keine Verbraucher anschließen, die einen Motorkondensator benötigen (beispielsweise ein Kühlschrank).

• Stellen Sie sicher, dass die Steckdose in der Höhe des angeschlossenen Produktes angebracht, leicht zugänglich ist und das Produkt nicht abgedeckt betrieben wird.

Die Geräte regelmäßig auf Schäden kontrollieren. Beschädigte Teile nicht ersetzen. Wenden Sie sich an den Hersteller oder entsorgen Sie die Geräte umweltgerecht.

Die Geräte nicht mit nassen Handen anfassen.

Um die Schaltersteckdosen spannungsslo zu schalten, die

Schaltersteckdosen vom Stromnetz trennen.

Batterien müssen mit besonderer Vorsicht behandelt werden.

• Explosionsgefahr! Nicht wiederaufladbare Batterie nicht versuchen aufzuladen.

Sobald Batterie verbraucht ist, diese aus dem Batteriefach ● entnehmen und umweltgerecht entsorgen.

Batterien nicht ins Feuer werfen oder hohen Temperaturen • aussetzen.

Batterien nicht offen oder kurzzuschlieben.

Batteriesäure, die aus einer Batterie austritt, kann zu Hautrei-zungen führen. Bei Kontakt die Flüssigkeit mit viel Wasser absplären. Wenn die Flüssigkeit in die Augen gelangt, Augen nicht reiben, sondern.sofort gründlich mit Wasser aussplären und unverzüglich einen Arzt aufsuchen.

Wenn Sie die Batterie nicht benutzen, entnehmer Sie sie, um • unnötige Entladung zu vermeiden.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehoren nicht in den Hausmull. Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und

Elektronikaltgeräte mösen verbrauchte Elektrowerk-

zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätsethoden Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien gehören nicht in den Hausmüll. Sie konnen giftingige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.

GERÄT

Lieferumfang

Im Lieferunfang enthalten sind: Eine Fernbedienung mit Batterie und - drei Schaltersteckdosen.

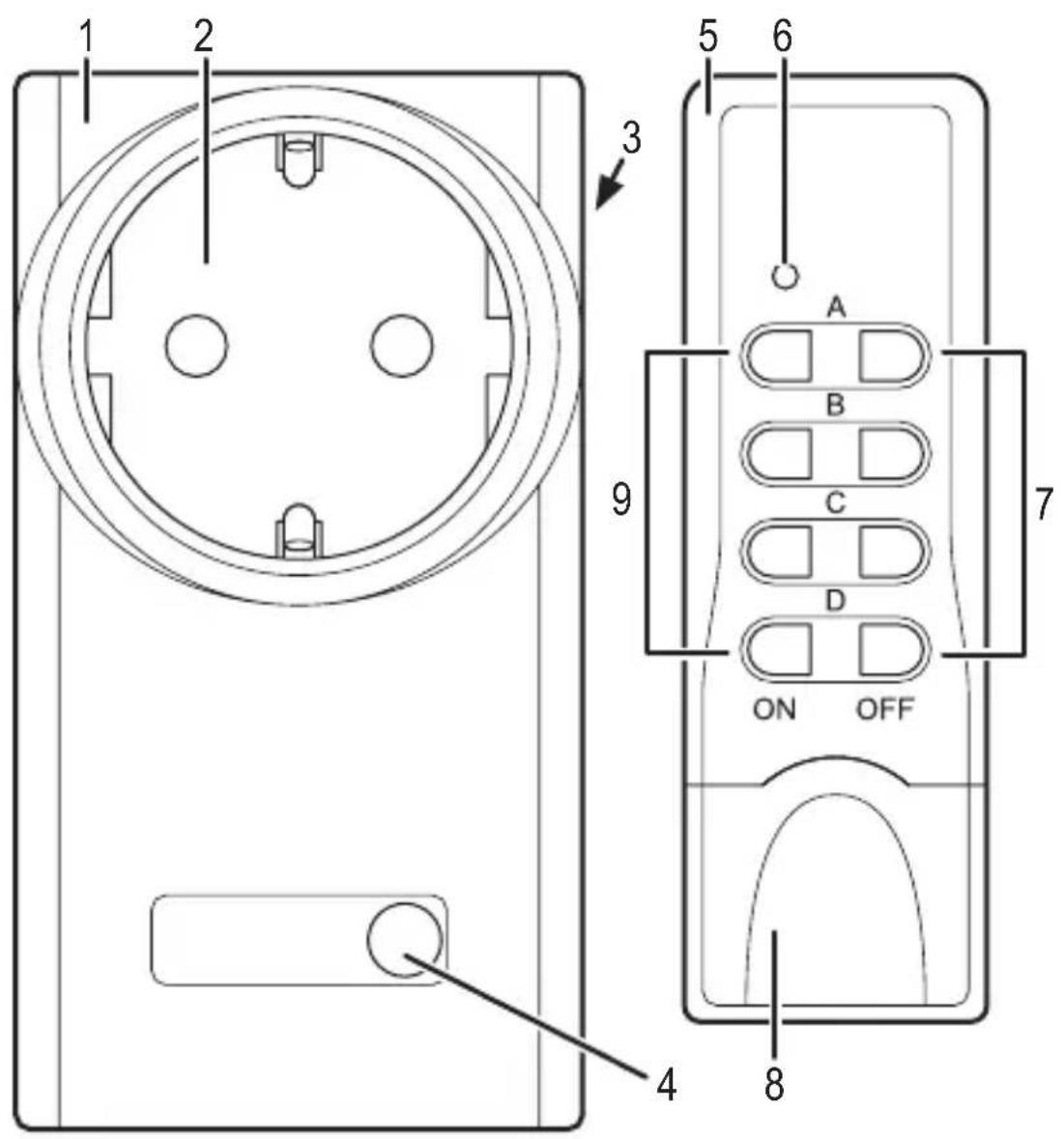

Geräteübersicht

1 Schaltersteckdose 6 Funktionsteuchte
2 Schutzkontaktsteckdose 7 Tasten OFF (A, B, C, D) mit Kinderssschutz
3 Schutzkontaktstecker 8 Deckel des Batteriefachs
4 Funktionsteuchte 9 Tasten ON (A, B, C, D)
5 Fernbedienung

GeräteVBoreiten

Bevor Sie die Geräte benutzen können, müssen Sie die Batterie einsetzen, — den Systemcode zwischen der Fernbedienung und den — Schaltsteckdosen synchronisieren und ein Tastenpaar ON/OFF der Fernbedienung einer Schalt- steckdose zuweisen.

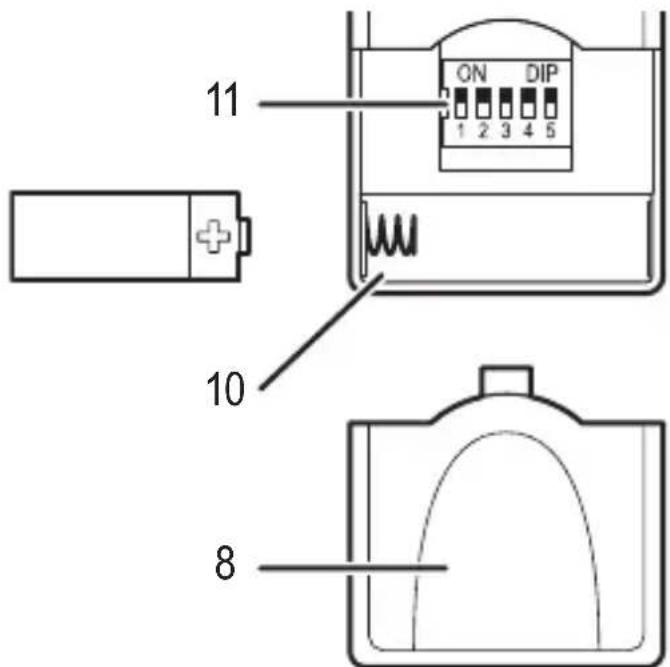

Batterie einsetzen

Achten Sie auf die richtige Polung der Batterie. Eine falscheingesetze Batterie kann Sachschäden verursachen.

Den Deckel (8) des Batteriefachs (10) öffnen.1.

1. Die Batterie einsetzen, wie die Abbildung zeigt.
2. Das Batteriefach (10) schreiben.

Eine beliebige Taste der Fernbedienung (5) drücken. Die 4.

Funtkionsleuche (6) leuchtet, wenn die Taste gedrückt wird.

Leuchtet beim Drücken die Funktionsteuchte (6) nicht, besteht das Gerät keine Energie von der Batterie. Überprüfen Sie, ob Sie die Batterie richtig eingesetzt haben.

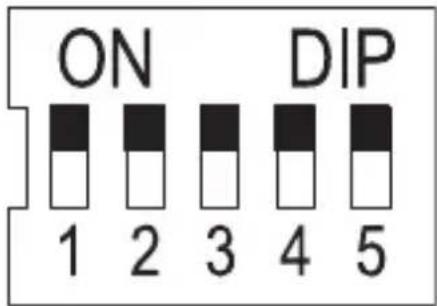

Systemcode synchronisieren

Vor der ersten Verwendung der Geräte muss der Systemcode synchronisert werden, damit alle Schaltsteckdosen auf das Funksignal der Fernbedienung reagieren.

Außer dem muss jeder Schaltsteckdose eine Frequenz eines Tastenpaares der Fernbedienung zugewiesen werden, damit jeder Schaltsteckdose einzeln zu bedienen ist.

Verstellen Sie die DIP-Schalter mit einem geeigneten Gegenstand, beisielweise einem kleinen Schraubendreher, indem Sie die DIP-Schalter hoch oder runter schieren.

Systemcode an der Fernbedienung einstellen

Den Deckel (8) des Batteriefachs (10) öffnen.1.

Mit den DIP-Schaltern (11) 1 bis 5 einen beliebigen System-2. code einstellen.

Das Batteriefach (10) schreiben.3.

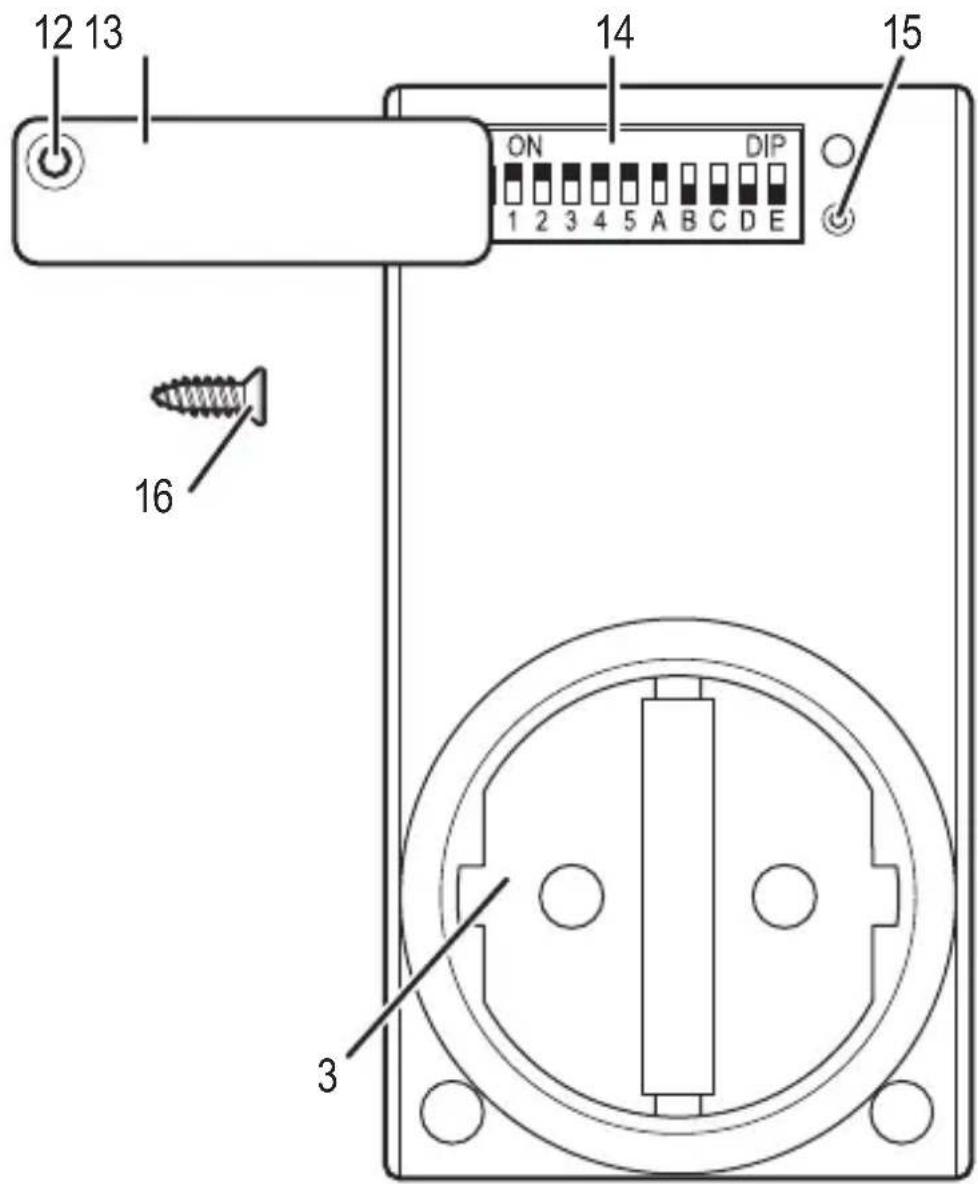

Systemcode an der Schaltersteckdose einstellen

Die Schraube (16) der Abdeckung (13) mit einem Kreuz-1. schlitz-Schraubendreher Höhe Herausdrehen.

Die Abdeckung (13) über der Schraubenöffnung (12) leicht 2. anheben und nach außen schwenken.

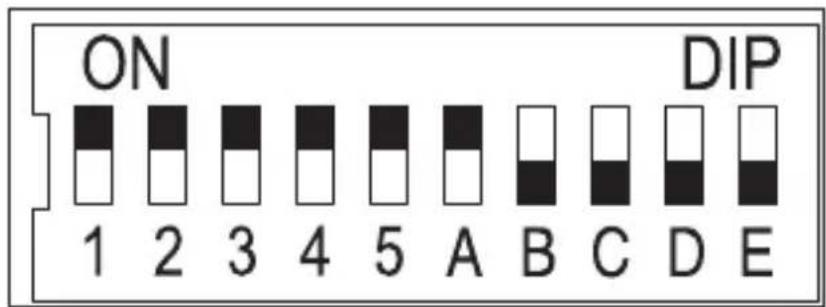

Mit den DIP-Schaltern (14) 1 bis 5 den gleichen Systemcode 3. einstellen wie bei der Fernbedienung.

Schaltsteckdose einer Bedientaste zuweisen

Mit den DIP-Schaltern (14) A bis E eine Bedientaste der Fern-1. bedienung einstellen:

Der DIP-Schalter E ist nicht belegt.

Bedientaste DIP-Schalter
	A	B	C	D	E
A	ON	OFF	OFF	OFF
B OFF		ON	OFF	OFF
C OFF OFF			ON	OFF	OFF
D OFF OFF				ON	OFF

Die Abdeckung (13) nachinnen schwenken und schlieben.2. Die Schraube (16) durch die Schraubenöffnung (12) in das 3. Gewinde (15) einsetzen und festziehen.

Beispiel

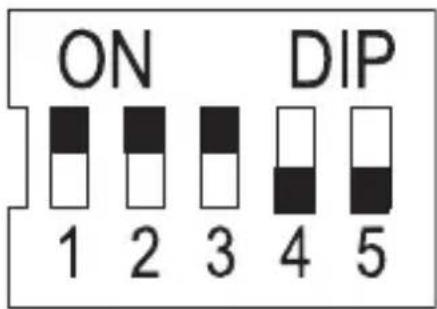

Stellen Sie an der Fernbedienung den Systemcode 123 ein.

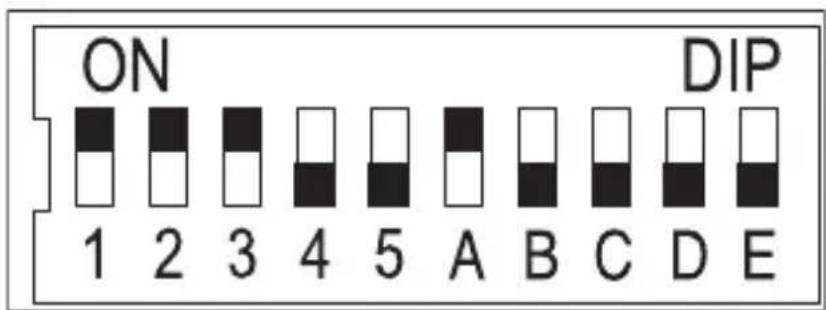

Stellen Sie bei allen Schaltersteckdosen den Systemcode 123 ein. Stellen Sie außer dem eine Bedientaste ein. In der Abbildung ist das Tastenpaar A mit dem DIP-Schalter A eingestellt.

Geräte anschließen

Die Reichweite des Funksignals der Fernbedienung beträgt max. 25 m und ist abhängig von den baulichen Gegebenheiten.

Die Reichweite kann durch bauliche Gegebenheiten (beispelsweise Stahlbeton), elektrische (beispelsweise elektrische Leitung) oder elektromagnetische (beispelsweise Telefon) gestört werden. Falls notwendig, entfernen Sie die Störquelle oder halten Sie einen entsprechenden Abstand zur Störquelle ein.

Um die Schaltersteckdosen anzuschlieben die Schaltersteckdosen in eine Steckdose stecken.

Um die Fernbedienung anzuschlieben die Batterie in das Batteriefach (10) einlagen.

BEDIENUNG

Schaltersteckdose einschalten

Die Schaltersteckdose (1) in eine Steckdose stecken.1. Den Verbraucher in die Schutzkontaktsteckdose (2) stecken.2. Die voreingestelle Taste (9) ON (beispielsweise A) drucken, 3. um die Schaltersteckdose (1) einzuschalten.

Die Funktionsteuchte (6) leuchtet bei jedem Tastendruck. Die Funktionsteuchte (4) leuchtet.

Schaltersteckdose ausschalten

Die voreingestellt Taste (7) OFF (beispielsweise A) drücken, 1. um die Schaltersteckdose (1) auszuschalten.

Die Funktionsteuchte (6) leuchtet bei jedem Tastendruck. Die Funktionsteuchte (4) erlischt.

REINIGUNG

Achtung! Gefahr durch elektrischen Schlag.

Vor dem Reinigen das Gerät vom Stromnetznehmen.

Achtung! Gefahr durch elektrischen Schlag.

Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt. Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

Achtung! Gefahr durch aggressive Reinigungsmittel.

Verwenden Sie zur Reinigung nie aggressive oder scheuernde Reinigungsmittel.

Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch und mildem Reinigungsmittel.

Stellen Sie vor der{nachsten Verwendung}sicher, dass das Gerat vollständig getrocknet ist.

WARTUNG

Überprüfen Sie in regelmäßigen Abständen die Batterie auf Schaden.

TECHNISCHE DATEN

Betriebsspannung 230V 50Hz

Schaltspannung 230V 4,35A

Schalteistung Schaltsteckdose max. 1000 W

Reichweite Funksignal max. 25 m

Betriebsfrequenz 433,92 MHz

Umgebungstemperatur 0^ bis 35^

Lagertemperatur - 40 ° bis 70 °C

Batterie 12 Volt, Typ A 23

EG-kanform

STÖRUNGEN BEHEBEN

Störung Ursache Behebung
Funktionsteuchte (4) leuchtet nicht beim Drücken einer Taste.	Batterie falsch eingelegt.	Batterie richtig eingelegt ist.
	Batterie hat keinen Kontakt.	Batterie an Kon-taktklemmen an-drücken.
	Batterie leer. Neue Batterie ein-legen
Funktionsteuchte (6) leuchtet nicht.	Schaltersteck-dose nicht rich-tig angeschlosso-n.	Schaltersteckdose fest in die Steck-dose stecken.
Funktionsteuchte (6) leuchtet, Verbraucher funktioniert nicht.	Verbraucher nicht einge-schaltet.	Verbraucher ein-schalten.
Schaltersteckdose schaltet nicht ein.	Systemcode der Schal-tersteckdose nicht rich-tig eingestellt.	Systemcode der Fernbedienung in der Schaltersteck-dose einstellen.
	Reichweite zwischen Fern-bedienung und Schaltersteck-dose nicht aus-reichend	Den Abstand zwi-schen Fernbedie-nung und Schal-tersteckdose verringern.
	Elektrische Geräte stären.	Mögliche Störquel-len entfernen.

GARANTIE

2 Jahre Garantie ab Kaufdatum auf这点es Gerät.itte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßigen Gebrauch. Die Garantie erlischt bei Fremdeingriff. ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle Telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden. Durch Reparatur oder ersetzte Teile verlangert sich die ursprüngliche Garantiezeit nicht.

Hersteller

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com
