BEDIENUNGSANLEITUNG NT 0610 TOP CRAFT

BEDIENUNGSANLEITUNG 3

Nass-/Trockensauger NT 06/10

MANUAL DE INSTRUÇÉS 13

Aspirador de liquidos e de detritos secs NT 06/10

Bestimmungsgemäß Verwendung 3

Umweltschutz 3

Entsorgung von Filter und Filterbeutel 3

Sicherheitshinweise 4

Inbetriebnahme 5

Gerätebeschreibung 5

Zubehör montieren 6

Betrieb 6

Trockensaugen 6

Blasfunktion 7

Nasssaugen 7

Betrieb beenden 8

Pflege und Wartung 8

Störungshilfe 9

Technische Daten 9

Kundendienst / Abholservice 9

Garantie 10

Serviceauftrag 11

Ersatzteilbestellungen 11

Sehr geehrter Kunde,

Wir danken Ihnen, dass Sie sich für diesen Nass-/Trockensauger entschieden haben.

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Origi

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Neben den Hinweisen in der Betriebsanleitung sind die Allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers zu berücksichtigten.

Dieses Symbol kennzeichnet alle für die Sicherheit wichtigen Anweisun

gen. Befolgen Sie diese immer, andernfalls konnen Verletzungen oder eine Beschädigung des Gerats die Folge sein!

Bestimmungsgemäß Verwendung

Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass-/Trockensauger bestimmt.

• Verwenden Sie theses Gerät nur im privaten Bereich, wie z.B. im Haushalt, in der Hobbywerkstatt oder im Auto.

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfürträgt allein der Benutzer.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpagen nicht in den Hausmull, sondern in Sie diese einer Wiederverwertung

Altgeräte enthalten wertvolle recyclungfähige Materialien, die einer Verwertung zugeführrt werden sollenn.

Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Entsorgung von Filter und Filterbeutel

Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmull verboten sind, können sie über den normalen Hausmull entsorgt werden.

Zum Kauf von Filterbeutel und Patronenfilter kontaktieren sieitte direkt unser Servicecenter unter 01805 / 212 784

(14 ct. pro angefangene Minute)

Montag-Freitag: 8.00 -20.00 Uhr

(Für)nahere Informationen siehe Seite 11)

Sicherheitshinweise

• Dieses Gerät ist nicht damit, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man-gels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät speilen.

• Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
  Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten.

• Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.
• Der Betrieb in explosionsgeführdaten Bereichen ist untersagt.

Elektrischer Anschluss

Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

Stromschlaggefahr

Netzstecker und Steckdose niemals mit feuchten Händen anfassen.

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen. Anschlussleitung mit Netzstecker vor jeder Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen setzen, um Gefährdun-gen zu vermeiden.

Zur Vermeidung von Elektrounfälle empfehlen wir, Steckdosen mit vorgeschaltelem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstärke) zu benutzen.

Achtung

Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dampfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reactive Stäube)
  -Reaktive Metall-Stäube (z.B.Aluminium, Magnesium,Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln
• Unverdünnte starke Säuren und Laugen
• Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angegeben.

Inbetriebnahme

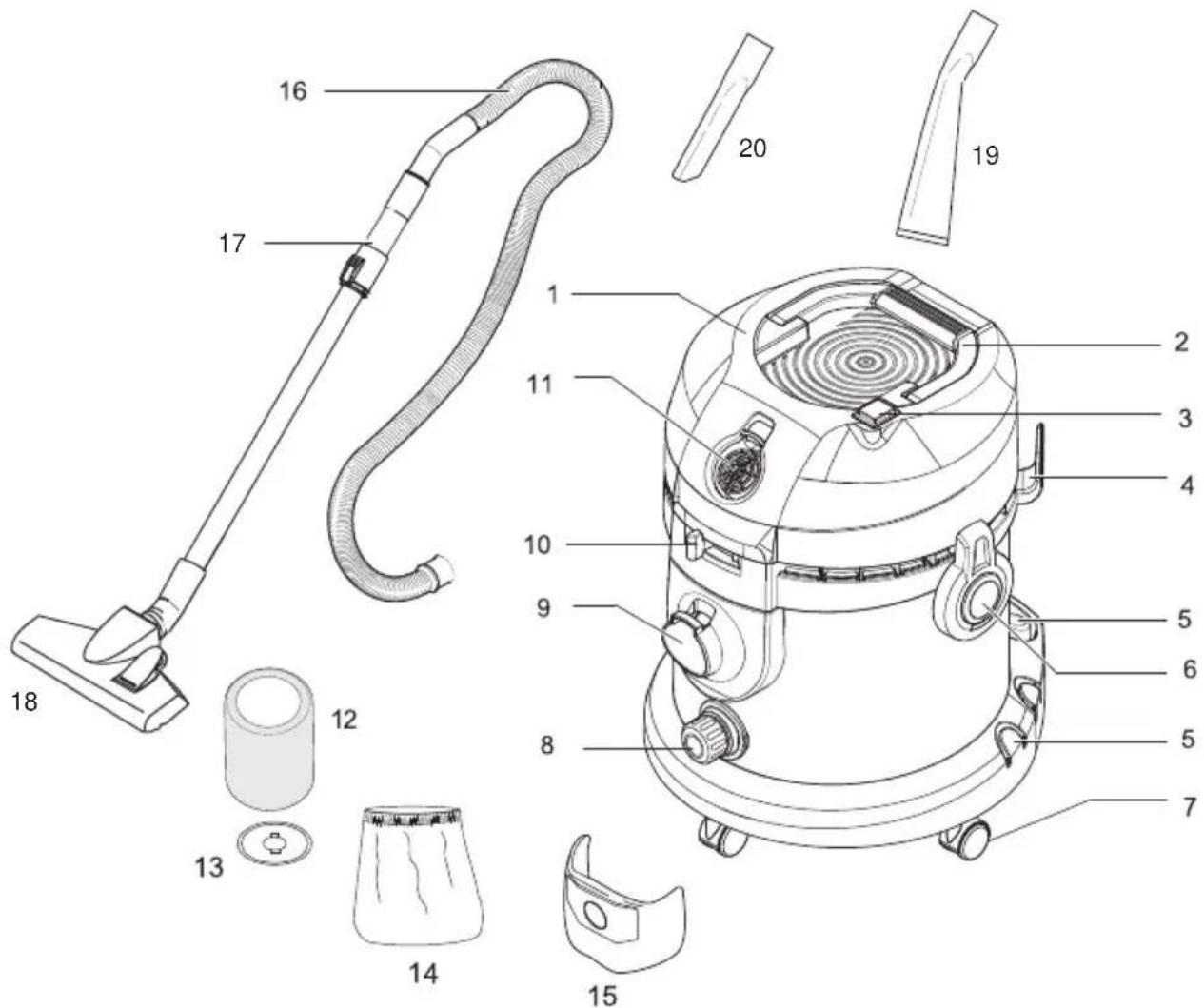

Gerätebeschreibung

Prüfen Sie den Lieferumfang!

Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1Woche nach Kaufdatum) an unser SERVICE TELEFON. Zubehor und Lenkrollen befinden sich im Behälter, die Lenkrollen ⇒n noch montiert werden.

1 Motorgehause
2 Tragegriff
3 Ein-/Aus Schalter

Stellung I: Saugen oder Blasen.

Stellung 0: Gerät ist ausgeschaltet

4 Aufbewährung, Netzanschlusskabel
5 Aufbewährung für Saugrohre und Zube-hör
6 Behalterverschluss

7 Lenkrollen
8 Ablassschraube
9 Saugschlauchanschluss
10 Regulierung Blasleistung
11 Blasanschluss
12 Schaumstofffilter (zum Nassaugen verwenden)
13 Schaumstofffilter-Verschluss
14 Textilfilter (zum Trockensaugen verwenden)
15 Filter bag
16 Saugschlauch
17 Teleskopsaugrohr
18 Bodendüse, umschaltbar
19 Autodüse
20 Fugendüse

Der Sauger ist gegen elektrostatice Aufladung des Behalters geschützt.

Zubehör montieren

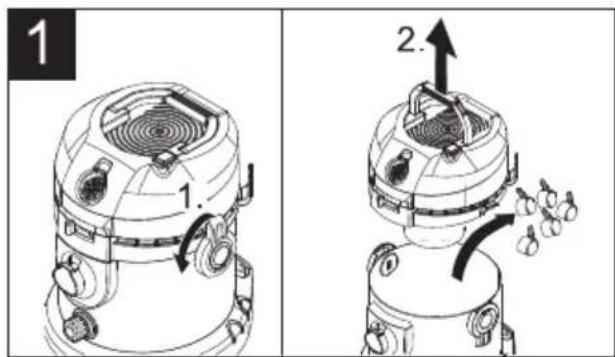

Abbildung 1

Motorgehäuse abnehmen, Zubehör und Lenkrollen aus dem Behälternehmen.

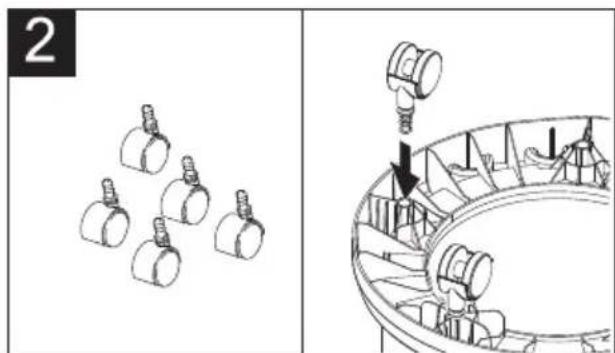

Abbildung 2

Behalter umdrehen, Lenkrollen in die Öffnungen am Behalterboden bis zum Anschlag eindrücken.

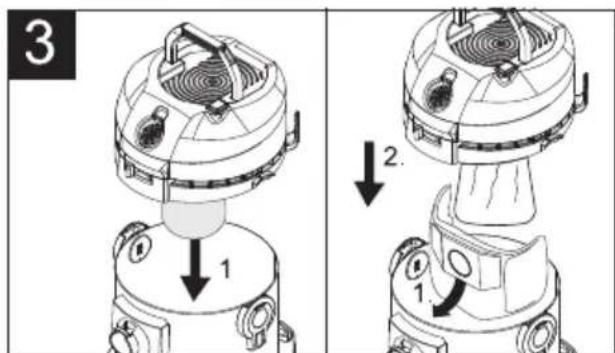

Abbildung 3

Zum Trockensaugen, Textilfilter einset- zen, bei Feinstaub zusammen den Filterbeutel einsetzen (siehe Kapitel Trockensaugen).
Zum Nasssaugen, Schaumstofffilter verwenden, ohne Filterbeutel und ohne Textilfilter arbeiten (siehe Kapitel „Nasssaugen).
Motorgehäuse auf Behälter setzen und verriegeln.

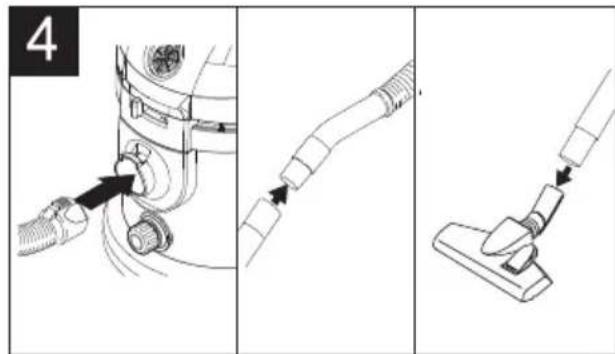

Abbildung 4

Saugschlauch in den Saugschlauchanschluss einstecken.
Zubehör anschließen.

Betrieb

Immer mit eingesetztem Filter arbeiten, sowohl beim Nasssaugen als auch beim Trockensaugen!

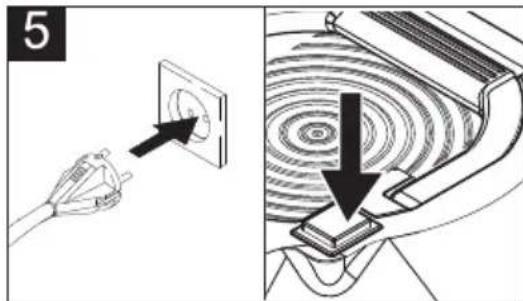

Abbildung 5

Netzstecker in Steckdose einstecken und Gerät einschalten.

Trockensaugen

Nur mit trockenem Schaumstoff- und Textilfilter arbeiten!

Trockenen Schaumstofffilter einsetzen, mit Verschluss sichern. siehe Abbildung 9

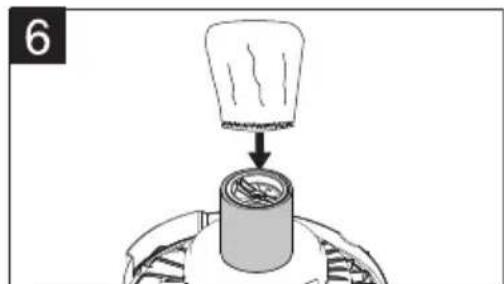

Abbildung 6

Zum Trockensaugen zusammen trockenen Textilfilter einsetzen.

Wichtige Hinweise:

• Für eine staubfreie Entsorgung des Sauggutes empfehlen wir, den Filterbeutel miteinzusetzen. Damit haben Sie zusätzlich den Vorteil, dass der Textilfilter nicht sochnell verschmutzt.
• Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz.
• Filterbeutel rechtzeitig wechseln, damit er nichtplatz!
• Bei Feinstaub, Sand usw... sollen der Filterbeutel früiger ausgetauscht werden.

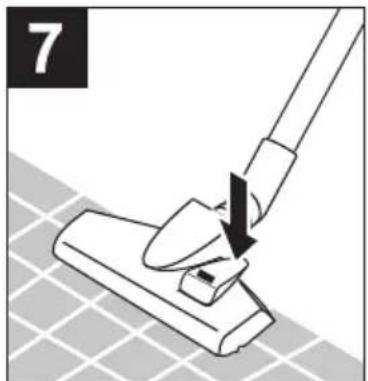

Abbildung 7

Saugen von Hartflächen:

Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind ausgefahren.

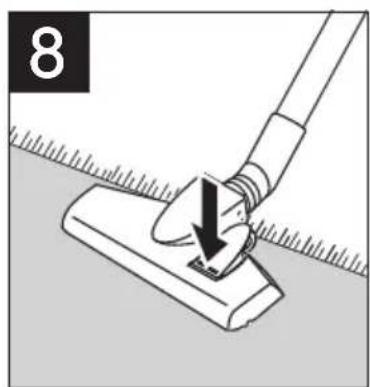

Abbildung 8

Saugen von Teppichböden:

Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind eingefahren.

Blasfungtion

Reinigung von schwer erreichbaren Stellen oder wo das Saugen nicht möglich ist, z.B Laub aus dem Kiesbeet.

Saugschlauch in Blasanschluss einstecken, die Blasfungtion ist damit aktiviert.
Sauger auf Stellung I schalten und mit der Arbeit beginnen.

Nasssaugen

Keinen Filterbeutel verwenden!
Keinen Textilfilter verwenden!
Gerät bei Schaumbildung, Flüssigkeitsaustritt oder vollem Behälter sofort ausschalten!

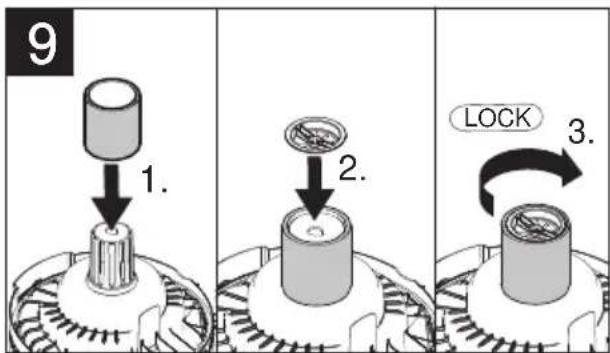

Abbildung 9

Schaumstofffilter einsetzen, mit Verschluss sichern.

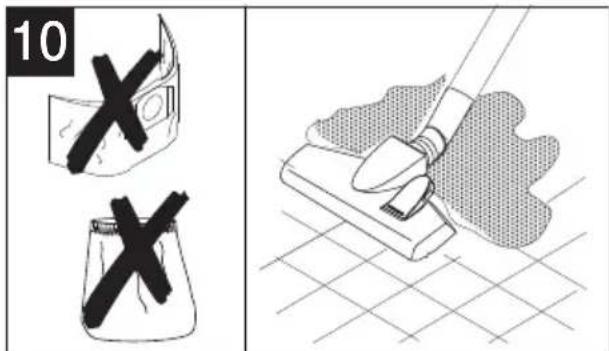

Abbildung 10

Aufsagen von Flüssigkeiten ist mit dem gesamten Zubehör möglich. Hinweis: Ist der Behälter voll, schliebt ein Schwimmer die Saugöffnung und das Gerät lauft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Betrieb beenden

Nach dem Nasssaugen

Verschmutztes Zubehör reinigen. Hinweis: ca. 5 l frisches Wasser durch benutztes Zubehör saugen.
Gerät ausschalten und Netzsteckerziehen.
Zum Entleeren von Flüssigkeiten Ablassschraube verwenden. Trockenschmutz über Behälter entleeren. Behälter mit frischem Wasser ausspilen und trocknen.

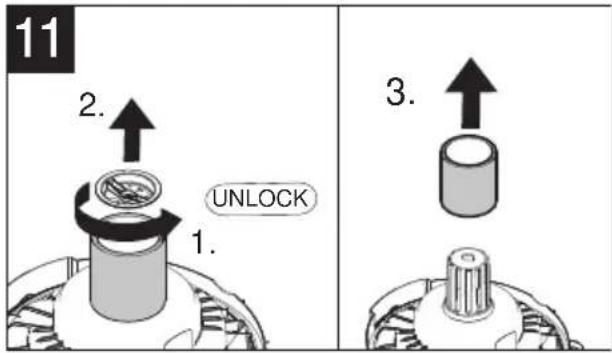

Abbildung 11

Verschluss öffnen und Schaumstofffilter abnehmer.

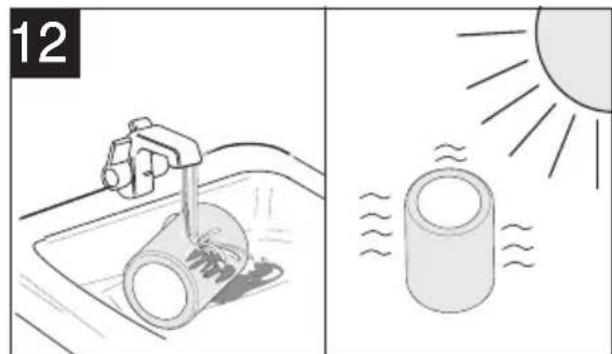

Abbildung 12

Schaumstofffilter unter flieBendem Wasser reinigen, vor dem Wiedereinsetzen gut trocknen halten.

Hinweis: Gerät und Behälter eine Zeitlang offen stehenlassen, um vollständige Trocknung zu gewährleisten.

Nach dem Trockensaugen

Fullgrad des Filterbeutels prufen, bei Bedarf wechseln.
Textilfilter prufen, bei stärkerer Verschmutzung waschen, vor dem Wiedereinsetzen gut trocknen halten.

Gerä aufbewahren

Motorgehäuse auf Behälter setzen und verschreiben.
Zubehor am Gerät verstauen und Gerät in trockenen Räumen aufbewahren.

Pflege und Wartung

Verletzungsgefahr

Vor allen Pflege- und Wartungsarbeiten, Gerät ausschalten und Netzsteckerziehen.

Gerät und Zubehör reinigen

Achtung

Keine Scheuermittel, Glas oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.
Schmutzbehälter und Zubehör bei Bedarf mit Wasser ausspüssen und vor der Weiterverwendung trocknen.

Störungshilfe

Saugleistung{lsst nach

Zubehör, Saugschlauch oder Saugrohresind verstopft

Verstopfung mit einem Stock entfernen.

Filterbeutel ist voll

Neuen Filterbeutel einsetzen.

Hinweis: Zur Bestellung neuer Filterbeutel wenden Sie sichitte an das SERVICE TELEFON.

Schaumstofffilter ist verschmutzt

Schaumstofffilter unter flieBendem Wasser reinigen, vor dem Wiedereinsetzen gut trocknen halten.

Hinweis: Zur Bestellung eines neuen Schaumstofffilters wenden Sie sichitte an das SERVICE TELEFON.

Textilfilter ist verschmutzt

Den Textilfilter bei 30^ in der Waschmaschine waschen.

Hinweis: Zur Bestellung eines neuen Textilfilters wenden Sie sichitte an das SERVICE TELEFON.

Wasser tritt aus

Schwimmer ist verklemmt

Gerat ausschalten, Behalter entleeren.

Hinweis: Beim Wiedereinschalten konnen kurzzeitig Wassertropfen mit der Abluft austreten, das ist technisch bedingt und normal.

Gerätsaugtkein Wasser

Behalter ist voll

Gerat ausschalten, Behalter entleeren.

Technische Daten

Netzspannung 200 - 240 V

Netzabsicherung, min. 10 A

Behaltervolumen 201

Leistung P nenn 1200 W

Leistung P_max 1400 W

Gewicht (ohne Zubehör) 6,3 kg

Schalldruckpegel 76 dB(A)

(EN 60704-2-1)

Nennweite, Zubehör 35 mm

Technische Änderungen vorbehalten!

Kundendienst / Abholservice

■ SERVICE PARTNER

Cleanerworld GmbH

Am Schützenbaum 19

D-97953 Königheim

www.cleanerworld-gmbh.de

■ SERVICE TELEFON: 01805 / 212784

(14 ct. pro angefangene Minute)

Montag-Freitag: 8.00 -20.00 Uhr

Dort erhalten Sie Informationen zu Abholservice für die Reparatur, Garantie-leistungen, Störungshilfen und Ersatzteilen (gilt nur für Deutschland).

• Bitte teilen Sie uns bei Anruf die Serie-nummer und die Barcodenummer mit: Die Seriennummer finden Sie auf dem silberfarbenen Aufkleber des Gerätes hinter der Bezeichnung "S/N:"

Während der Garantiezeit sind Abholung, Reparatur und Rücksendung kosten.

Für die Abholung halten Sieitte Ihr Gerät versandbereit, im Originalkarton, transportfähig verpackt.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zur Reparatur abholen zu halten. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Verwenden Sie den Originalkarton oder achten Sie auf bruchsichere Verpackung.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte theses Gerät trotzem nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch Telefonisch über die auf der Garantiekarte ausgedruckten Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt - ohne, dass dadurch ihre gesetzliche Rechte eingeschrankt werden - Folgendes:

1 Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschrankt. Unsere Garantieleistung ist für Sie kostenlos.
2 Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei dess, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
3 Ein defectes Gerät lassen Sieitte kostenlos durch unseren Servicepartner abholen. Die Abholung erfolgt innerhalb von 24 Stunden, wenn Sie die Abholung bis 15 Uhr bei unseren Servicepartner anmelden. Kontaktieren Sie dazu den Servicepartner. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät darüber. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt

der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt auch bei Einsatz eines Vor-Ort-Services."

Bitte beachten Sie, dass unsere Garantie bei missbrächlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Aktionsdatum: 06/2010

Serviceauftrag

Cleanerworld GmbH, Am Schützenbaum 19, D-97953 Königheim

Tel. 01805 / 212 784 (0,14 €/min) FAX: 01805 / 212 785 (0,14 /min)

www.cleanerworld-gmbh.de

Lieferanschrift Rechnungsanschrift (falls abweichend)

Telefon: _ Telefax: _

Fabrikat Seriennummer (

Die Seriennummer findsie auf dem

silberfarbenen Aufkleber des Gerätes hinter der Bezeichnung „S/N:“)

Folgendes Zubehör packe ich bei:

Saugschlauch Teleskopsaugrohr Bodenduse Fugenduse Autoduse

Bittle behalten Sie das restliche Zubehör bei sich. Das Gerät lassst sich dann einfacher verpacken!

Beanstandung: (Grund der Reklamation)

Wir wünschen: _ Reparatur _ Kostenvoranschlag ab € ___,— Garantie

Es wird das Einverständnis des Kunden vorausgesetzt, dass Prüfungen und Reparaturen gemäß unseren gültigen Geschäftsbedingungen, sowie den VDE, UVV, u. a. Sicherheitsbestimmungen ausgeführten werden.

Ort, Datum Unterschrift des Auftraggebers bzw. Bevollmächtigten

Bestellungen von Filterbeuteln und Schaumstofffilter

Cleanerworld GmbH, Am Schützenbaum 19, D-97953 Königheim

Tel. 01805 / 212 784 (0,14 €/min) FAX: 01805 / 212 785 (0,14 /min)

www.cleanerworld-gmbh.de

€

Zur Bestellung von Filterbeuteln und Schaumstofffilter rufen Sieitte das

SERVICE TELEFON an. Montag bis Freitag 8:00-20:00 Uhr (außer feiertags)

Sie können bei unserem SERVICE PARTNER folgenden bestellen:

Top Craft Filterbeutel (10 Stuck pro Karton)

Top Craft Schaumstofffilter (1 Stuck pro Karton)

Weitere Ersatzteile sind ebenfalls auf Anfrage bei unseren SERVICE PARTNER zubekommen.
