BEDIENUNGSANLEITUNG NT 0609 TOP CRAFT

BEDIENUNGSANLEITUNG 3

Nass-/Trockensauger NT 06/09

MANUAL DE INSTRUÇÉS 13

Aspirador de liquidos e de detritos secs NT 06/09

Bestimmungsgemäß Verwendung 3

Umweltschutz 3

Sicherheitshinweise 4

Inbetriebnahme 5

Gerätebeschreibung/Lieferumfang 5

Zubehör montieren 6

Betrieb 6

Trockensaugen 6

Nasssaugen 7

Betrieb beenden 8

Nach dem Nasssaugen 8

Nach dem Trockensaugen 8

Gerä aufbewahren 8

Pflege und Wartung 9

Gerat und Zubehor reinigen 9

Störungshilfe 9

Saugleistung lassst nach 9

Wasser tritt aus 9

Gerat saugt kein Wasser 9

Technische Daten 9

Kundendienst/Abholservice 10

Garantie 10

Serviceauftrag 11

Bestellungen von Filterbeuteln und Patronenfilter 11

Sehr geehrter Kunde,

Wir danken Ihnen, dass Sie sich für diesen Nass-/Trockensauger entschieden haben. Mit dem Kauf haben Sie Anspruch auf Serviceleistungen, mehr Informationen dazufinden Sie im Kapitel Kundendienst/Abhol-service auf Seite 10.

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Neben den Hinweisen in der Betriebsanleitung sind die Allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers zu berücksichtigten.

Dieses Symbol kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andernfalls

konnen Verletzungen oder eine Beschädigung des Geräts die Folge sein!

Bestimmungsgemäß Verwendung

Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass-/Trockensauger bestimmt.

• Verwenden Sie diesen Gerät nur im privaten Bereich, wie z.B. im Haushalt, in der Hobbywerkstatt oder im Auto.

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfürträgt allein der Benutzer.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recycl- ingfähige Materialien, die einer Verwertung zugeführrt werden sollenn.

Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Entsorgung von Patronenfilter und Filterbeutel

Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden.

Zum Kauf von Filterbeutel und Patronenfilter kontaktieren sieitte direkt unser Servicecenter unter 01805 / 212 784

(14 ct. pro angefangene Minute) Montag-Freitag: 8.00-17.00 Uhr (Für{nahere Informationen siehe Seite 11)

Sicherheitshinweise

Das Gerät nur gemäß Typenschild anschließen und in Betriebnehmen.
- Dieses Gerät ist nicht damit, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Saugen mit Düse und Saugrohr in Kopf-nahe vermeiden. Es besteht Verletzungsgefahr!
Das Netzanschlusskabel nicht zum Tragen / Transportieren des Gerätes benutzen.
Nicht am Netzanschlusskabel, sondern am Steckerziehen, um das Gerät vom Netz zu trennen.
Das Netzanschlusskabel nicht über scharfe Kantenziehen und nicht einquetschen.
Vor allen Arbeiten am Gerät Netzsteckerziehen.
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Austausch von Ersatzteilen am Gerät nur vom autorisierten Kundendienst durchgeführt werden.
Gerät vor externer Witterung, Feuchtingkeit und Hitzequellen schützen.
Gerät in feuchten Räumen, z. B. im Badzimmer, nur an Steckdosen mit vorgeschalteten FI-Schutzschalter anschließen. Im Zweifelsfall Elektro-Fachkraft zu Rateziehen.
Gerät ausschalten, wenn nicht gesaugt wird.
Keine brennenden oder glimmenden Gegenstände aufsaugen.

Der Betrieb in explosionsgeführdaten Bereichen ist untersagt.
■ Bei längeren Betriebspausen Gerät am Hauptschalter / Geräteschalter ausschalten oder Netzsteckerziehen.

Achtung

Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reactive Stäube)
  -Reaktive Metall-Stäube (z.B.Aluminium, Magnesium,Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln
• Unverdünnte starke Säuren und Laugen
• Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen.

Inbetriebnahme

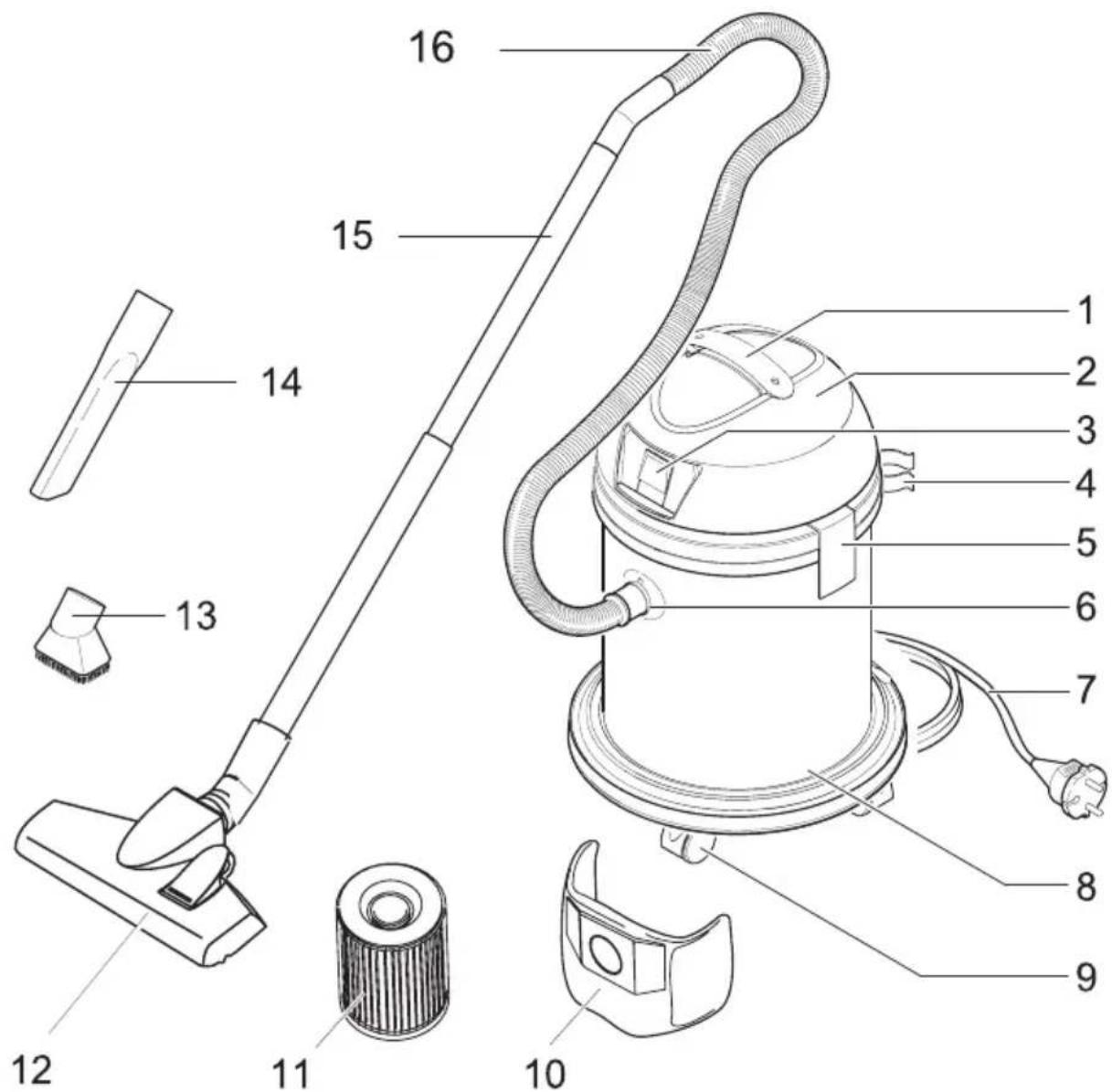

Gerätebeschreibung

Prufen Sie den Lieferumfang!

Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1Woche nach Kaufdatum) an unser SERVICE TELEFON. Zubehör und Lenkrollen befinden sich im Behälter, die Lenkrollen müssen noch montiert werden.

1 Tragegriff
2 Motorgehäuse
3 Ein-/Aus Schalter
4 Aufbewährung für Saugrohre und Zubehor
5 Behälterverschluss

6 Saugschlauchanschluss
7 Netzkabel mit Netzstecker
8 Behälter
9 Lenkrollen
10 Filterbeutel
11 Patronenfilter (bereits im Gerät eingebaut)
12 Bodendüse, umschaltbar
13 Mobelpinsel
14 Fugendüse
15 Saugrohre 2 × 0,5 ~m
16 Saugschlauch

Der Sauger ist gegen elektrostatice Aufladung des Behalters geschützt.

Zubehör montieren

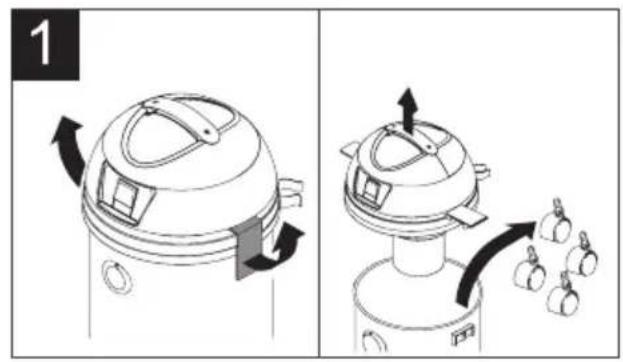

Abbildung 1

Motorgehäuse abnehmen, Zubehör und Lenkrollen aus dem Behälternehmen.

Abbildung 2

Behalter umdrehen, Lenkrollen in die Öffnungen am Behalterboden bis zum Anschlag eindrücken.

Abbildung 3

A) Motorgehäuse auf Behälter aufsetzen.
B) Beide Verschlüsse herunterträcken und verriegeln.

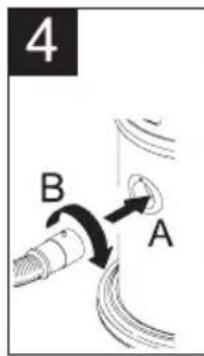

Abbildung 4

A) Saugschlauch in Saugschlauchanschluss einstecken.
B) Durch Drehung verriegeln.

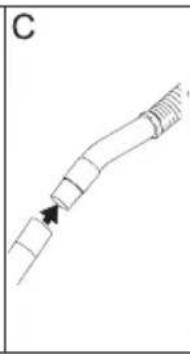

C) Saugschlauch und Saugrohre zusammenstecken.

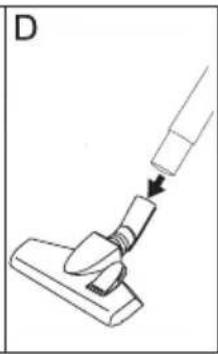

D) Bodendüse oder gewünschtes Zube-hör aufstecken.

Betrieb

Immer mit eingesetztem Patronenfilter arbeiten, sowohl beim Nass- und beim Trockensaugen!

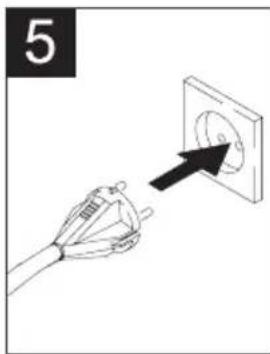

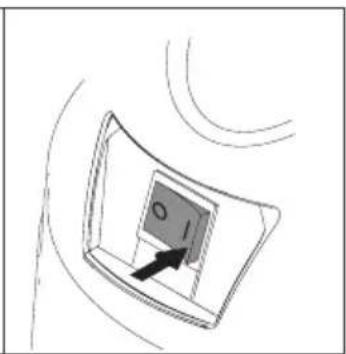

Abbildung 6

Netzstecker in Steckdose einstecken und Gerät einschalten.

Trockensaugen

Nur mit trockenem Patronenfilter arbeiten!
Beim Saugen von Feinstaub muss immer ein Filterbeutel eingesetzt werden!

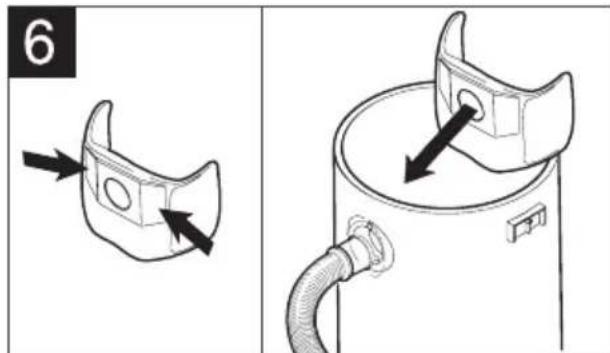

Abbildung 6

Lasche vom Filterbeutel nach hintendrucken.

Filterbeutel an den Laschen halten, über Saugstutzenziehen und festdrucken.

Wichtige Hinweise:

• Für staubfreie Entsorgung des Sauggutes empfehlen wir, den Filterbeutel mit-einzusetzen. Damit haben Sie zusammen den Vorteil, dass der Patronenfilter nicht so Schnell verschmutzt.
• Der Füllgrad des Filterbeutels ist abhängig vom Schmutz der aufgesaugt wird.
• Filterbeutel rechtzeitig wechseln, damit er nichtplatz!
• Bei Feinstaub, Sand usw... muss der Filterbeutel früiger ausgetauscht werden.

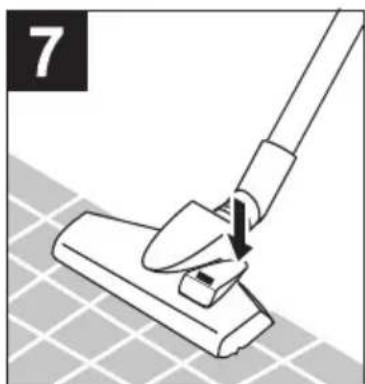

Abbildung 7

Saugen von Hartflächen:

Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind ausgefahren.

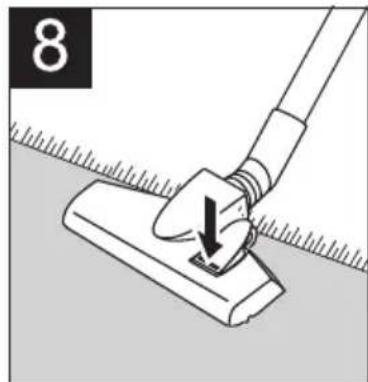

Abbildung 8

Saugen von Teppichböden:

Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind eingefahren.

Nasssaugen

Keinen Filterbeutel verwenden!
Gerät bei Schaumbildung, Flüssigkeitsaustritt oder vollem Behälter sofort ausschalten!

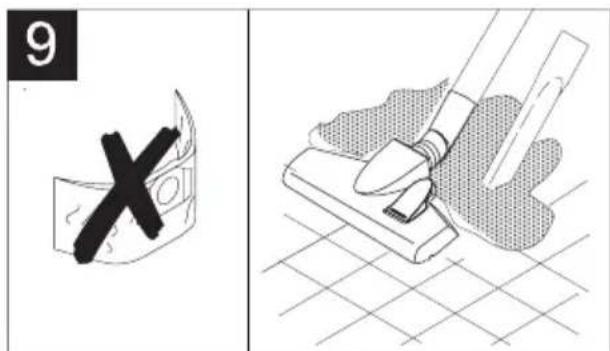

Abbildung 9

Aufsagen von Flüssigkeiten ist mit dem abgebildeten Zubehör möglich. Hinweis: Ist der Behälter voll, schließ ein Schwimmer die Saugöffnung und das Gerät lauft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Betrieb beenden

Nach dem Nasssaugen

Verschmutztes Zubehör reinigen.

Hinweis: ca. 5 l frisches Wasser durch benutztes Zubehör saugen.

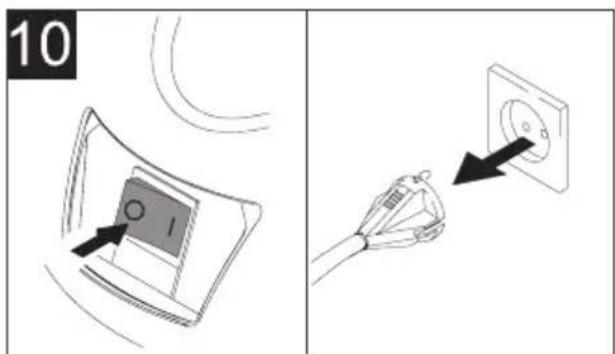

Abbildung 10

Gerät ausschalten und Netzsteckerziehen.

Behalter entleeren, mit frischem Wasser ausspulen und trocknen.

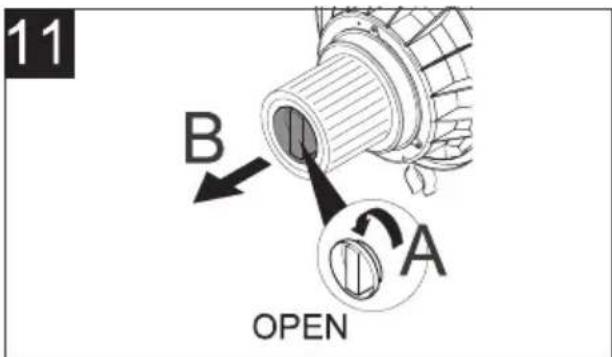

Abbildung 11

A) Fixierung des Patronenfilters offen. B) Patronenfilter abnehmer.

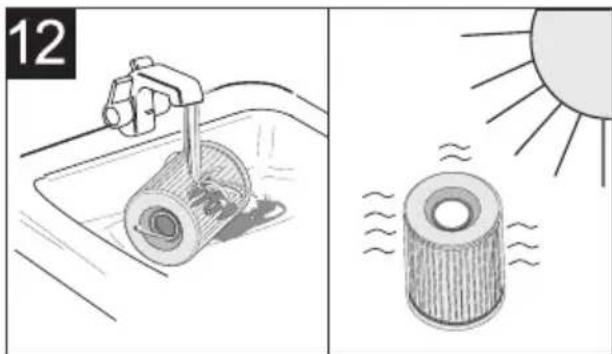

Abbildung 12

Patronenfilter unter flieBend Wasser reinigen, vor dem Wiedereinsetzen gut trocknen halten.

Hinweis: Gerät und Behälter eine Zeitlang offen stehenlassen, um vollständige Trocknung zu gewährleisten.

Nach dem Trockensaugen

Füllgrad des Filterbeutels prufen, bei Bedarf wechseln.
Bei verschmutzem Patronenfilter: Fixierung des Patronenfilters losen, Patronenfilter ausbauen und Schmutz abklopfen.

Gerä aufbewahren

Motorgehäuse auf Behälter setzen und verschlieben.

Abbildung 18

Netzkabel zur Aufbewährung in die Aussparung des Motorgehäuses wickeln.
Zubehor am Gerät verstauen und Gerät in trockenen Räumen aufbewahren.

Pflege und Wartung

Verletzungsgefahr

Vor allen Pflege- und Wartungsarbeiten, Gerät ausschalten und Netzsteckerziehen.

Gerät und Zubehör reinigen

Achtung

Keine Scheuermittel, Glas oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.
Schmutzbehälter und Zubehör bei Bedarf mit Wasser ausspüssen und vor der Weiterverwendung trocknen.

Störungshilfe

Saugleistung{lsst nach

Zubehör, Saugschlauch oder Saugrohresind verstopft

Verstopfung mit einem Stock entfernen.

Filterbeutel ist voll

Neuen Filterbeutel einsetzen.

Hinweis: Zur Bestellung neuer Filterbeutel wenden Sie sichitte an das SERVICE TELEFON.

Patronenfilter ist verschmutzt

Den Filter hersausnahmen und abklopfen. Falls der Schmutz sich nicht lost unter fließend Wasser reinigen, vom dem Einbau vollständig trocknen lasen. Bei hartnäckiger Verschmutzung oder Beschädigung wechseln.

Hinweis: Zur Bestellung eines neuen Patronenfilters wenden Sie sichitte an das SERVICE TELEFON.

Wasser tritt aus

Schwimmer ist verklemmt

Gerät ausschalten, Behälter entleeren. Hinweis: Beim Wiedereinschalten konnen kurzzeitig Wassertropfen mit der Abluft austreten, das ist technisch bedingt und normal.

Gerätsaugtkein Wasser

Schwimmer verschlieft Saugöffnung

Patronenfilter ist zu Nass, Patronenfilter Herausnahmen, umgedreht wieder einsetzen und weiterarbeiten.

Behalter ist voll

Gerät ausschalten, Behälter entleeren.

Technische Daten

Technische Änderungen vorbehalten!

Netzspannung 230 V
Netzabsicherung, min. 10 A
Behaltervolumen 20 l
Leistung Pnenn	1200 W
Leistung Pmax	1400 W
Gewicht (ohne Zubehör) 6,3 kg
Schalldruckpegel	76 dB(A)
(EN 60704-2-1)
Nennweite, Zubehör 35 mm

Kundendienst / Abholservice

■ SERVICE PARTNER Cleanerworld GmbH

Am Schützenbaum 19
D-97953 Königheim

■ SERVICE TELEFON: 01805 / 212784

(14 ct. pro angefangene Minute)

Montag-Freitag: 8.00-17.00 Uhr

Dort erhalten Sie Informationen zu Abholservice für die Reparatur, Garantie-leistungen, Störungshilfen und Ersatzteilen (gilt nur für Deutschland).

-itte teilen Sie uns bei Anruf die Serie-nummer mit:

Die Seriennummer findsie auf dem silberfarbenen Aufkleber des Gerates hinter der Bezeichnung "S/N:

Während der Garantiezeit sind Abholung, Reparatur und Rücksendung kosten.

Für die Abholung halten Sieitte Ihr Gerat versandbereit, im Originalkarton, transportfahig verpackt.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zur Reparatur abholen zu halten. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Verwenden Sie den Originalkarton oder achten Sie auf bruchsichere Verpackung.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte theses Gerät trotzdem nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch Telefonisch über die Garantiekarte ausgedruckte Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt - ohne, dass dadurch ihre gesetzliche Rechte eingeschrankt werden - Folgendes:

1 Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max.

3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.

2 Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei dess, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.

3 Ein defectes Gerät让他们 Sierettekostenlos durch ihren Servicepartner abholen. Die Abholung erfolgt innerhalb von 24 Stunden, wenn Sie die Abholung bis 15 Uhr bei unseren Servicepartner anmelden. Kontaktieren Sie dazu den Servicepartner. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät darüber. Mit Reparatur oder Austausch des Gerätes beginnnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

Bitte beachten Sie, dass unsere Garantie bei missbrächlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Aktionsdatum: 06/2009

Articlel-Nr.8220

Serviceauftrag

Cleanerworld GmbH, Am Schützenbaum 19, D-97953 Königheim Tel. 01805 / 212 784 (0,14 €/min) FAX: 01805 / 212 785 (0,14 /min)

Lieferanschrift Rechnungsanschrift (falls abweichend)

Telefon: _ Telefax: _

Fabrikat Seriennummer (

Die Seriennummer finden Sie auf dem

silberfarbenen Aufkleber des Gerätes hinter der Bezeichnung „S/N:")

Folgendes Zubehor packe ich bei:

Saugschlauch Saugrohre Bodenduse Fugenduse Mobelpinsel

Bittle behalten Sie das restliche Zubehör bei sich. Das Gerät lasst sich dann einfacher verpacken!

Beanstandung: (Grund der Reklamation)

Wir wünschen: _ Reparatur _ Kostenvoranschlag ab € _,— _ Garantie

Es wird das Einverständnis des Kunden vorausgesetzt, dass Prüfungen und Reparaturen gemäß unseren gültigen Geschäftsbedingungen, sowie den VDE, UVV, u. a. Sicherheitsbestimmungen ausgeführten werden.

Ort, Datum Unterschrift des Auftraggebers bzw. Bevollmächtigten

Bestellungen von Filterbeuteln und Patronenfilter

Cleanerworld GmbH, Am Schützenbaum 19, D-97953 Königheim Tel. 01805 / 212 784 (0,14 €/min) FAX: 01805 / 212 785 (0,14 /min)

Zur Bestellung von Filterbeuteln und Patronenfilter rufen Sieitte das SERVICE TELEFON an. Montag bis Freitag 8:00-17:00 Uhr (außer feiertags)

Sie können bei unserem SERVICE PARTNER folgenden bestellen:

Top Craft Filterbeutel (10 Stuck pro Karton)

Top Craft Patronenfilter (1 Stuck pro Karton)

Weitere Ersatzteile sind ebenfalls auf Anfrage bei unseren SERVICE PARTNER zubekommen.

GARANTIEKARTE

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diesen Gerät trotzdem nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch Telefonisch über die Garantiekarte ausgedruckte Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt - ohne, dass dadurch ihre gesetzliche Rechte eingeschrankt werden - Folgendes:

1. Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.
2. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei dess, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
3. Ein defectes Gerät让他们 Sieitte kostenlos durch ihren Servicepartner abholen. Die Abholung erfolgt innerhalb von 24 Stunden, wenn Sie die Abholung bis 15 Uhr bei unseren Servicepartner anmelden. Kontaktieren Sie dazu den Servicepartner. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt auch bei Einsatz eines Vor-Ort-Services."

Bitte beachten Sie, dass unsere Garantie bei missbrächlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerätitte an unsere Serviceadresse.
