Produkttyp	Einbau-Gaskochfeld
Marke	IKEA
Modell	LIVSGNISTA
Anzahl der Brenner	4 (1 Schnellbrenner, 2 Halbschnellbrenner, 1 Hilfsbrenner)
Maße (B x H x T)	590 x 44 x 510 mm
Gewicht (Schätzung)	Etwa 12 kg
Stromversorgung	220-240 V ~, 50/60 Hz
Gasversorgung	Erdgas (G20/G25) oder Flüssiggas (G30/G31), umrüstbar über Düsen
Gesamtleistung	8 kW
Zündung	Integrierte Elektronik mit Sicherheitsthermoelement
Sicherheit	Automatische Gasabschaltung bei Flammenausfall (Thermoelement)
Materialien	Gehärtetes Glas, Edelstahl, Emaille
Roste	Abnehmbar, aus Gusseisen oder Stahl (je nach Version)
Reinigung	Glas- und Emailleoberflächen: Warmwasser und Neutralreiniger. Keine Scheuermittel oder Geschirrspüler für die Brenner.
Installation	Einbau in Arbeitsplatte (Stärke 20-60 mm), Gasanschluss durch Fachkraft
Garantie	5 Jahre (vertraglich bei IKEA)
Ersatzteile	Düsen, Knöpfe, Thermoelemente, Zündkerzen erhältlich über IKEA Kundendienst
Reparierbarkeit	Reparatur durch autorisierten Techniker möglich; angegebene Originalteile

Häufig gestellte Fragen - LIVSGNISTA IKEA

Wie schalte ich die Brenner des LIVSGNISTA Herdes ein?

Drehen Sie den entsprechenden Knopf gegen den Uhrzeigersinn bis zur Position große Flamme. Drücken Sie ihn nach dem Zünden 5 bis 10 Sekunden lang, um das Sicherheitsthermoelement zu aktivieren. Wenn der Brenner nicht zündet, überprüfen Sie die Stromversorgung und die Gaszufuhr.

Welche Gasart wird für das Kochfeld empfohlen?

Das Kochfeld ist kompatibel mit Erdgas (G20/G25) und Flüssiggas (Butan G30 oder Propan G31). Prüfen Sie das Typenschild und passen Sie gegebenenfalls die Düsen an. Bei Flüssiggas muss die Leerlaufeinstellschraube vollständig angezogen sein.

Wie reinige ich die Brenner und Roste?

Entfernen Sie die Roste, Deckel und Brenner. Waschen Sie sie von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel. Geben Sie sie nicht in die Geschirrspülmaschine. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen. Bei verstopften Öffnungen verwenden Sie einen Zahnstocher oder eine Nadel.

Was tun bei Gasgeruch?

Schalten Sie keine Geräte ein, berühren Sie keine elektrischen Schalter und benutzen Sie kein Telefon im Raum. Schließen Sie das Gasventil, lüften Sie den Raum und rufen Sie sofort Ihren Gasversorger oder die Feuerwehr von außerhalb an.

Die elektronische Zündung funktioniert nicht – was prüfen?

Überprüfen Sie, ob das Gerät angeschlossen ist und der Strom nicht abgeschaltet ist. Stellen Sie sicher, dass das Gasventil geöffnet ist. Wenn das Problem weiterhin besteht, reinigen Sie die Zündkerze mit einem feuchten Tuch. Wenn nichts hilft, kontaktieren Sie den Kundendienst.

Welche Topfdurchmesser werden empfohlen?

Verwenden Sie Kochgeschirr passend zu jedem Brenner: Schnellbrenner (24-26 cm), Halbschnellbrenner (16-22 cm) und Hilfsbrenner (8-14 cm). Die Böden sollten flach sein und nicht über das Kochfeld hinausragen.

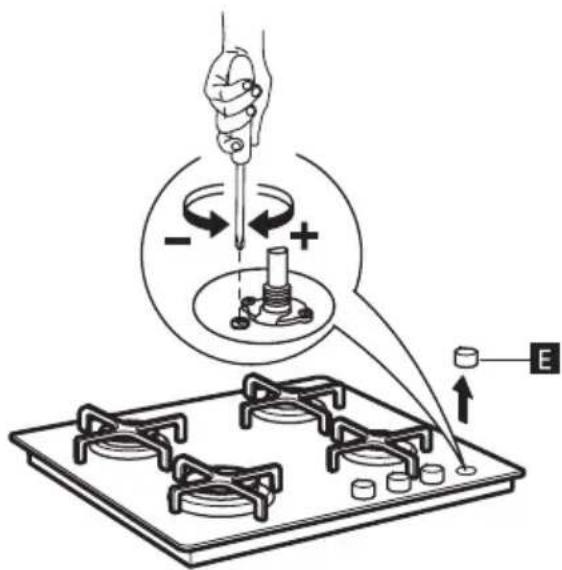

Wie stelle ich die Flamme auf Minimum ein?

Wenn Sie die Gasart wechseln, entfernen Sie den Knopf und justieren Sie die Leerlaufschraube: Ziehen Sie sie an, um die Flamme zu verkleinern, lösen Sie sie, um sie zu vergrößern. Die Einstellung erfolgt bei auf kleine Flamme gestelltem Hahn. Verwenden Sie Siegellack, um die Dichtung nach der Einstellung zu erneuern.

Kann das Kochfeld über einem Backofen installiert werden?

Ja, jedoch muss eine Trennplatte (mindestens so groß wie die Öffnung) maximal 150 mm unter der Arbeitsplatte und mindestens 20 mm vom Kochfeld entfernt angebracht werden. Beachten Sie die in der Anleitung angegebenen Sicherheitsabstände.

Gibt es eine Kindersicherung?

Nein, der LIVSGNISTA Herd hat keine Kindersicherung. Es wird empfohlen, Kinder ständig zu beaufsichtigen und ihnen keinen Zugang zu den Bedienelementen zu lassen.

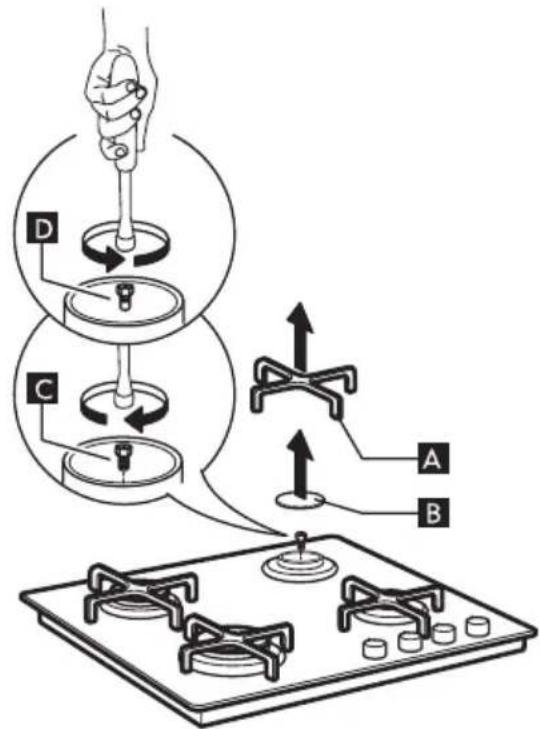

Wie tausche ich eine Düse beim Gaswechsel?

Dieser Vorgang muss von einem qualifizierten Techniker durchgeführt werden. Entfernen Sie die Roste und Brenner, schrauben Sie die Düse mit einem Steckschlüssel ab und setzen Sie die neue, für das Gas geeignete Düse ein. Konsultieren Sie die Düsentabelle in der Anleitung, um den richtigen Durchmesser zu wählen.

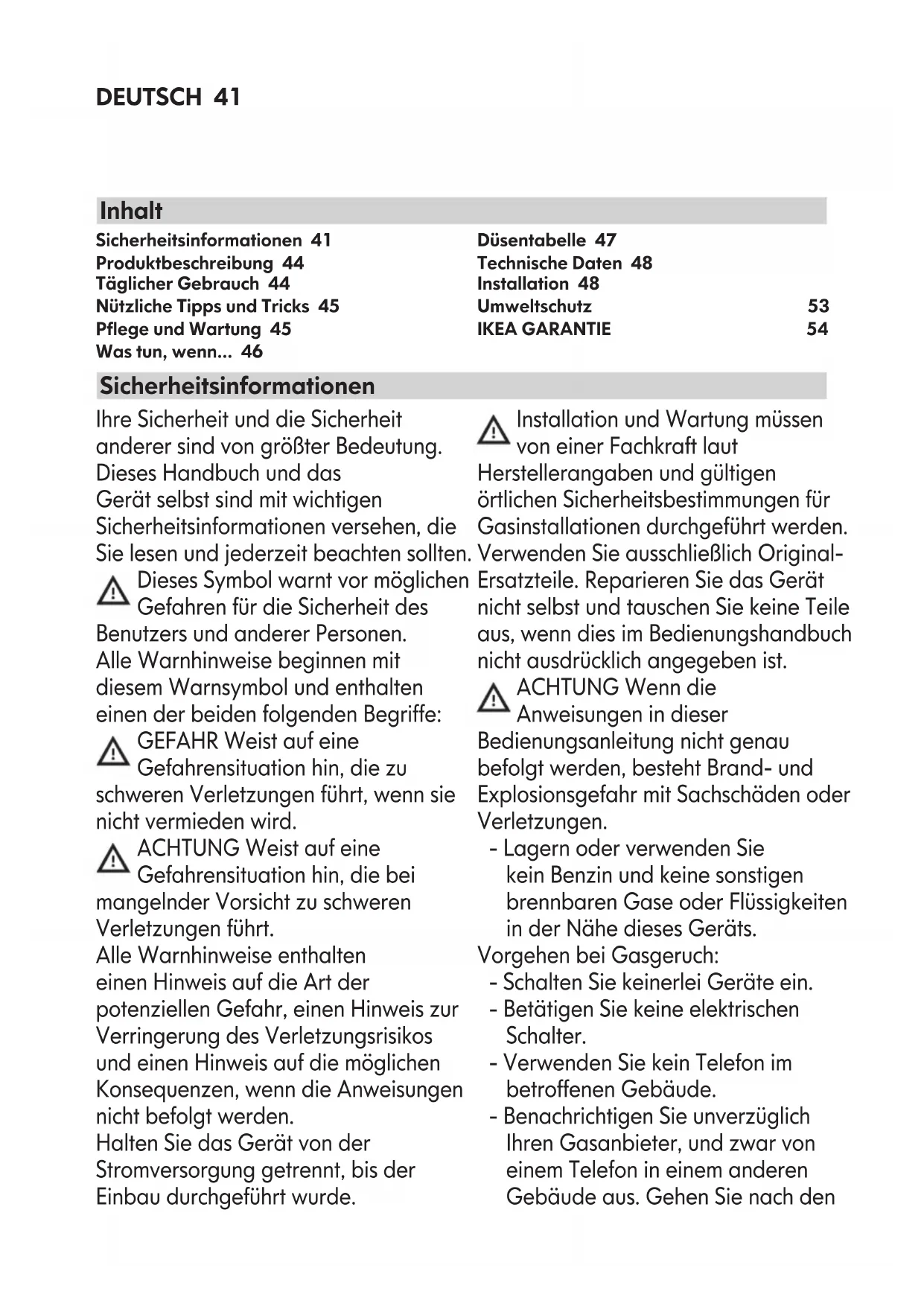

BEDIENUNGSANLEITUNG LIVSGNISTA IKEA

Sicherheitsinformationen 41

Produktbeschreibung 44

Täglicher Gebrauch 44

Nützliche Tipps und Tricks 45

Pflege und Wartung 45

Was tun, wenn... 46

Dusentabelle 47

Technische Daten 48

Installation 48

Umweltschutz

IKEA GARANTIE

53

54

Sicherheitsinformationen

Ihre Sicherheit und die Sicherheit anderer sind von großer Bedeutung.

Dieses Handbuch und das

Gerät selbst sind mit wichtigen

Sicherheitsinformationen versehen, die

Sie lesen und jederzeit beachten sollten.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des

Benutzers und anderer Personen.

Alle Warnhinweise beginnen mit diesem Warnsymbol und enthalten einen der beiden folgenden Begriffe:

GEFAHR Weist auf eine

Gefahrensituation hin, die zu

schweren Verletzungen führt, wenn sie nicht vermieden wird.

ACHTUNG Weist auf eine

Gefahrensituation hin, die bei

mangelnder Vorsicht zu schweren Verletzungen führt.

Alle Warnhinweise enthalten einen Hinweis auf die Art der potenziellen Gefahr, einen Hinweis zur Verringerung des Verletzungsrisikos und einen Hinweis auf die möglichen Konsequenzen, wenn die Anweisungen nicht befolgt werden.

Halten Sie das Gerät von der

Stromversorgung getrennt, bis der Einbau durchgeführt wurde.

Installation und Wartung müssen von einer Fachkraft lauf

Herstellerangaben und gültigen örtlichen Sicherheitsbestimmungen für Gasinstallationen durchgeführt werden.

Verwenden Sie ausschließlich Original-Ersatzteile. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies im Bedienungshandbuch nicht ausdrücklich angegeben ist.

ACHTUNG Wenn die Anweisungen in dieser

Bedienungsanleitung nicht tatsächlich befolgt werden, besteht Brand- und Explosionsgefahr mit Sachschäden oder Verletzungen.

• Lagern oder verwenden Sie kein Benzin und keine sonstigen brennbaren Gase oder Flüssigkeiten in der Nähe dieses Geräts.

Vorgehen bei Gasgeruch:

• Schalten Sie keinerlei Geräte ein.
• Betätigen Sie keine elektrischen Schalter.
• Verwenden Sie kein Telefon im betroffenen Gebäude.
• Benachrichtigen Sie unverzüglich Ihren Gasanbieter, und zwar von einem Telefon in einem anderen Gebäude aus. Gehen Sie nach den

Anweisungen des Gasanbieters vor.

• Wenn der Gasanbieter nicht erreichbar ist, rufen Sie die Feuerwehr.
• Installation und Wartung müssen von einer Fachkraft, einem Wartungsunternehmen oder dem Gasanbieter ausgeführt werden.
• Das Gerät darf nur in gut belüfteten Räumen betrieben werden. Die elektrischen Anschlüsse und die Gasanschlüsse müssen den örtlichen Bestimmungen entsprechen.
• Bei der Installation des Kochfeldes muss ein mehrpoliger Trennschalter mit einer Kontaktöffnung von mindestens 3 mm verwendet werden, der für eine vollständige Trennung sorgt.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
• Das Netzkabel muss lang genug sein, um das Gerät nach der Montage im Küchenmöbel an die Stromversorgung anzuschließen.
• Für den Gasanschluss dürfen ausschließlich flexible oder starre Metallschläuche verwendet werden.
• Falls nötig, darf das Stromkabel nur durch ein Kabel mit identischen Dimensionen und Eigenschaften wie das Originalkabel ersetzt werden (Typ H05V2V2-F 90°C oder Typ H05RR-F). Diese Arbeit darf nur von einem qualifizierten Elektriker durchgeführt werden.
• Der Hersteller haftet nicht für etwaige durch Missachtung

dieser Vorschriften entstandene Verletzungen von Personen und Tieren oder Sachschäden.

• Verwenden Sie keine Mehrfachstecker oder Verlängerungskabel.
• Ziehen Sie nicht am Netzkabel des Gerätes, um den Stecker aus der Steckdose zu ziehen.
• Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein.
• Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
• Dieses Kochfeld (Klasse 3) ist ausschließlich für die Verwendung im Haushalt zum Kochen von Lebensmitteln bestimmt. Das Gerät darf AUF KEINEN FALL als Heizgerät zum Heizen oder Erwärmen des Raums verwendet werden. Andernfalls besteht die Gefahr einer Kohlenmonoxidvergiftung und einer Überhitzung des Kochfeldes.
• Der Hersteller haftet nicht bei Schäden aufgrund unsachgemäßen Gebrauchs oder fehlerhafter Bedienung.
• Das Gerät und die zugänglichen Teile werden bei der Benutzung heiß. Vermeiden Sie unbedingt das Berühren der Heizelemente. Kinder unter 8 Jahren dürfen das Gerät nur unter ständiger Überwachung bedienen. Dieses Gerät darf von Kindern unter und über 8 Jahren und von Personen, deren

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis dürfen das Gerät nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzen, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Lassen Sie Kinder nicht mit dem Gerät spielen.

• Der Betrieb eines Gasgeräts erzeugt Hitze und Feuchtigkeit im Raum. Achten Sie unbedingt auf eine gute Raumbelüftung oder installieren Sie eine Abzugshaube mit Abzug ins Freie.
• Halten Sie Haustiere von dem Gerät fern.
• Bei längerer Benutzung kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube). Vergewissern Sie sich nach dem Gebrauch, dass die Bedienknöpfe auf die Position OFF gedreht sind, und drehen Sie den Hauptgashahn oder das Ventil der Gasflasche zu.
• Heißes Fett und Öl sind leicht entzündlich. Beaufsichtigen Sie stets wachsam den Garvorgang, wenn Sie Speisen mit viel Fett, Öl oder Alkohol (wie Rum, Cognac oder Wein zum Beispiel) zubereiten.
• Lassen Sie Speisen, die mit Öl oder Fett zubereitet werden, niemals

unbeaufsichtigt auf dem Herd stehen, denn dies ist gefährlich und kann zu einem Brand führen. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme mit einem Deckel oder einer speziellen Brandschutzdecke ab. Brandgefahr: Stellen Sie keine Gegenstände auf den Kochflächen ab.

- Bewahren Sie das gesamte Verpackungsmaterial außerhalb der Reichweite von Kindern auf. - Warten Sie vor dem Reinigen des Kochfeldes oder vor Wartungsarbeiten, bis das Kochfeld abgekühlt ist. - ACHTUNG: Bei Glasbruch der Kochmulde: - schalten Sie sofort alle Brenner und elektrischen Heizelemente ab und trennen Sie das Gerät elektrisch von der Stromquelle - berühren Sie nicht die Geräteoberfläche - benutzen Sie das Gerät nicht. - Diese Anweisungen gelten nur für die Länder, deren Symbole auf dem Typenschild (unter dem Kochfeld) angeführt sind. - Dieses Produkt ist nicht für die Installation und den Betrieb im Freien gedacht.

Bewahren Sie diese

Bedienungsanleitung auf.

Produktbeschreibung

Symbole
Geschlossene Scheibe	Hahn geschlossen
Große Flamme	Max. Flamme
Kleine Flamme	Min. Flamme

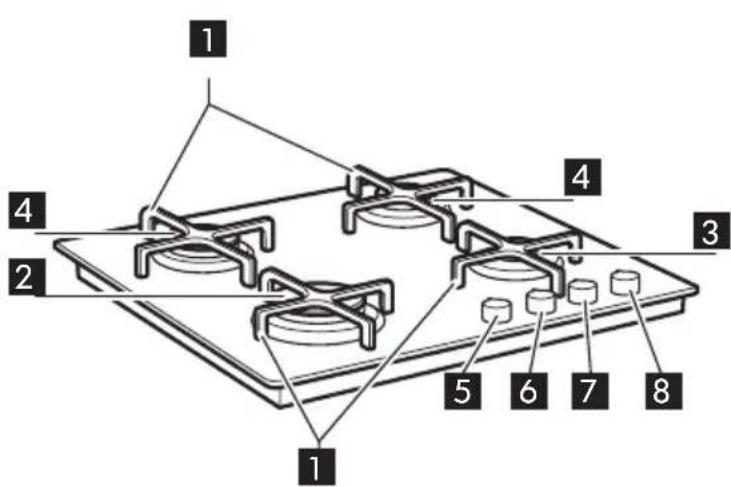

1 Abnehmbare Roste 2 Schnellbrenner 3 Schwachbrenner 4 Garbrenner 5 Bedienkopf Schnellbrenner vorn links 6 Einstellknopf Garbrenner hinten links 7 Einstellknopf Garbrenner hinten rechts 8 Einstellknopf Kleiner Brenner vorne rechts

Täglicher Gebrauch

Wichtig: Wenn das Kochfeld heiß ist, zufällig erlöschen sollte (Luftzug, Unterbrechung der Gasversorgung, Überlaufen von Flüssigkeiten usw.), vermeiden Sie das Überlaufen von Flüssigkeiten, um Glasschäden zu vermeiden.

Die Gasflamme darf niemals über die Kante der Pfanne steigen.

Wichtig: Beim Gebrauch des Kochfelds erhitzt sich auch der gesamte Bereich um das Kochfeld.

Zum Zünden eines Brenners drehen Sie den betreffenden Einstellknopf nach links auf die Maximalstufe. Drücken Sie den Knopf nach unten, um den Brenner zu zünden. Halten Sie nach der Zündung den Knopf für etwa 5-10 Sekunden gedrückt, um eine korrekte Funktion der Sicherheitsvorrichtung zu gewährleisten.

Die Sicherheitsvorrichtung des Brenners unterbricht die Gaszufuhr, falls die Flamme erlischt.

• Warten Sie mehr als 15 Sekunden, bevor Sie den Einstellknopf erneut drücken. Sollte der Brenner danach wieder erlöschen, warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Hinweis: Sollten bestimmte lokale Bedingungen des gelieferten Gases die Zündung des Brenners erschweren, wird empfohlen, den Vorgang zu wiederholen, jedoch den Einstellknopf auf die Einstellung

Kleine Flamme zu drehen. Der Brenner kann erlöschen, sobald Sie den Knopf loslassen. Das bedeutet, dass sich das Sicherheitselement nicht ausreichend erwärmt hat. Wiederholen Sie in diesem Fall die zuvor beschriebenen Schritte.

Nützliche Tipps und Tricks

Die Brenner dieses Kochfeldes haben verschiedene Durchmesser. Bitte halten Sie sich für eine bessere Brennerleitung an folgende Regel:

• Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser dem des Brenners entspricht oder nur wenig größer ist (siehe die Tabelle rechts).
• Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.
• Benutzen Sie beim Kochen der Speisen die richtige Menge Wasser und decken Sie den Topf mit einem Deckel ab. Bitte achten Sie darauf, dass das Kochgeschirr

auf den Rosten nicht über die Kante des Kochfeldes hinausragt.

WICHTIG: Unsachgemäßer Gebrauch der Roste kann das Kochfeld beschädigen. Legen Sie die Roste nicht umgekehrt auf das Kochfeld und/oder schleifen Sie sie nicht darüber. Vermeiden Sie Folgendes:

• Grillroste aus Gusseisen, Steingut, Töpfe und Pfannen aus Ton.
• Rostaufsetzer in Form von Gittern oder ähnlichem.
• Den gleichzeitigen Gebrauch von zwei Gasbrennern für ein einziges Gefäß (z.B. Fischkocher) vermeiden.

Brenner Topf Ø
Schnellbrenner von 24 bis 26 cm
Garbrenner von 16 bis 22 cm
Schwachbrenner von 8 bis 14 cm

Pflege und Wartung

Trennen Sie das Gerät vor

Wartungsarbeiten von der Stromversorgung.

• Reinigen Sie alle Emaille- und Glasteile mit warmem Wasser und einer neutralen Lösung.
• Edelstahlflächen können bei Verwendung von kalkhaltigem Wasser oder aggressiven Reinigungsmitteln fleckig werden, wenn sie damit für längere Zeit in Berührung kommen. Entfernen Sie Speisereste und Spritzer (Wasser, Soße, Kaffee usw.), bevor sie antrocknen.
• Feuchten Sie dann ein weiches Tuch gut mit warmem Wasser und etwas Neutralseife an, reinigen Sie das Kochfeld und trocknen Sie mit einem weichen Tuch nach. Entfernen Sie festgebackene Speisereste mit einem Spezialreiniger für Edelstahlflächen.

HINWEIS: Reinigen Sie Edelstahlflächen nur mit einem weichen Tuch oder einem weichen Schwamm:

• Keine scheuernden oder ätzenden Mittel,

Bleichlauge oder Topfkratzer benutzen.

• Keine Dampfreiniger benutzen.
• Keine brennbaren Produkte benutzen.
• Keine säurehaltigen oder alkalischen Substanzen wie Essig, Senf, Salz, Zucker oder Zitronensaft auf dem Kochfeld zurücklassen.

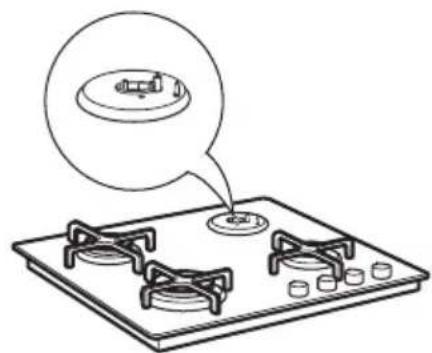

REINIGEN DER KOCHFELDTEILE

• Die Roste, Brennerkappen und Brenner können ausgebaut und gereinigt werden. Sie dürfen nicht in einem Geschirrspüler gereinigt werden.
• Reinigen Sie diese Teile sorgfältig von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel von allen Speiseresten und vergewissern Sie sich, dass die Brenneröffnungen nicht verstopft sind.
• Spülen Sie alle Teile gut ab und lassen Sie sie sorgfältig trocknen.
• Setzen Sie die Brenner und Brennerkappen wieder richtig in die betreffenden Sitze ein.
• Achten Sie beim Aufsetzen der Roste darauf,

dass der Bereich der Brennerkappen genau auf die Brenner ausgerichtet ist.

• Bei Modellen mit Elektrozündern und Sicherheitsmechanismus müssen die Zünder sorgsam gereinigt werden, um deren ordnungsgemäße Funktion sicherzustellen. Kontrollieren Sie diese Bauteile regelmäßig und säubern Sie sie mit einem feuchten Tuch. Entfernen Sie angebackene Speisereste mit einem Zahnstocher oder einer Nadel.

HINWEIS: Um Schäden an der Elektrozündung zu vermeiden, betätigen Sie diese nicht, wenn der Brenner zerlegt ist.

Was tun, wenn…

Problem mögliche Ursachen	Lösung
Die Elektrozündung Funktioniert nicht	Das Gerät wird nicht mit Strom versorgt	Prüfen Sie, ob das Gerät an die Stromversorgung angeschlossen und die Stromversorgung eingeschaltet ist
Der Brenner wird nicht gezündet	Mölicherweise ist der Gashahn zugedreht	Prüfen Sie, ob der Gashahn offen ist
Das Gasring brennt nicht gleichmäßig	Mölicherweise ist der Brennerkranz durch Speisereste verstopft	Reinigen Sie den Brennerkranz gemäß der Reinigungsanleitung, um eventuelle Speisereste zu entfernen

Bevor Sie den Kundendienst rufen:

1. Lesen Sie unter „Was tun, wenn...“ nach, um zu sehen, ob Sie den Fehler selbst beheben können.
2. Schalten Sie das Gerät aus und wieder ein und prüfen Sie, ob die Störung dadurch behoben ist.
3. Sollte die Störung weiterhin bestehen, rufen Sie den Kundendienst.

Geben Sie folgende Informationen an:

• Art der Störung
• Modell des Kochfelds, Servicenummer (d.h. die Zahl nach dem Wort SERVICE auf dem Typenschild unter dem Kochfeld und auf dem Garantieschein);

SERVICE

0000 000 00000

• Ihre vollständige Anschrift;
• Ihre Telefonnummer.

Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an den Kundendienst eines Vertragshändlers, wie in den Garantiebestimmungen festgelegt.

Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und die Qualität des Produktes beeinträchtigen.

Dusentabelle

KATEGORIE II2E+3+

Gasart Brennertyp Düsen-		markie-rung	Nen-nwärme-leistung kW	Nen-nver-brauch	Reduzierte Wärmelei-stung kW		Gasdruck (mbar)
					BE FR Min.		Nenn.	Max.
ERDGAS(Methan)G20	Schnellbrenner	125 A	3.00	286 l/h	0.80	0.60	17	20 25
	Garbrenner	104 B	2.00	190 l/h	0.45	0.35
	Garbrenner	104 B	2.00	190 l/h	0.45	0.35
	Schwachbrenner	78 A	1.00	95 l/h	0.40	0.30
ERDGAS(Methan)G25	Schnellbrenner	125 A	3.00	332 l/h	0.60		20	25 30
	Garbrenner	104 B	2.00	221 l/h	0.35
	Garbrenner	104 B	2.00	221 l/h	0.35
	Schwachbrenner	78 A	1.00	111 l/h	0.30
LPG(FLÜSSIGGAS)(Butan) G30	Schnellbrenner	85 A	3.00	218 g/h	0.60		20	28 30	35
	Garbrenner	69	2.00	145 g/h	0.35
	Garbrenner	69	2.00	145 g/h	0.35
	Schwachbrenner	50	1.00	73 g/h	0.30
LPG(FLÜSSIGGAS)(Propan) G31	Schnellbrenner	85 A	3.00	214 g/h	0.60		25	37 45
	Garbrenner	69	2.00	143 g/h	0.35
	Garbrenner	69	2.00	143 g/h	0.35
	Schwachbrenner	50	1.00	71 g/h	0.30

Gasart verwendet	4 Brenner 60 cm	Nennwärme-leistung kW	Gesamt-Nennverbrauch	Benöttigte Luftmenge (m3) zur Verbrennung von 1 m3 Gas
G20 20 mbar	1R - 2 SR (2kW) - 1 KLEINER BR.	8.00 761	l/h 9.52
G25 25 mbar	1R - 2 SR (2kW) - 1 KLEINER BR.	8.00 885	l/h 8.187
G30 28 - 30 mbar	1R - 2 SR (2kW) - 1 KLEINER BR.	8.00	581 g/h	30.94
G3137 mbar	1R - 2 SR (2kW) - 1 KLEINER BR.	8.00	571 g/h	23.80

Technische Daten

Abmessungen
Breite (mm) 590
Höhe (mm) 44
Länge (mm) 510
Spannung (V) 220-240 V ~

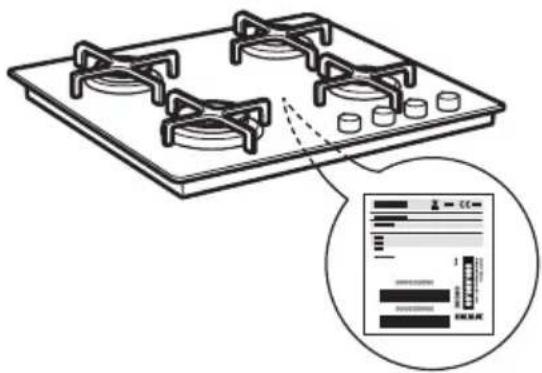

Die technischen Daten sind auf dem Typenschild an der Geräteunterseite sowie auf dem Energieaufkleber angegeben.

Installation

Verwenden Sie beim Transport, Auspacken und Aufstellen und Installieren des Geräts

immer Schutzhandschuhe.

Prüfen Sie das Kochfeld nach dem Auspacken auf Transportschäden. Bei Problemen wenden Sie sich bitte an ihren Händler oder die nächste Kundendienststelle.

Technische Informationen für den Installateur

• Dieses Kochfeld kann in eine Arbeitsplatte mit einer Stärke von 20 bis 60 mm eingelassen werden.
• Ist unter dem Kochfeld kein Backofen vorgesehen, muss dort ein Trennboden angebracht werden, der mindestens ebenso groß wie die Aussparung der Arbeitsplatte ist. Der Trennboden ist in einem Höchstabstand von 150 mm unterhalb der Oberseite der Arbeitsplatte zu installieren, der Abstand von der Unterseite des Kochfeldes muss damit bereits mindestens 20 mm betragen.
• Achten Sie vor der Installation auf Folgendes:
• Die Gegebenheiten der lokalen Gasversorgung (Gasart und Gasdruck) müssen mit den Einstellungen des Kochfeldes vereinbar sein (siehe Typenschild und Düsentabelle).

Die Außenseiten der an das Kochfeld angrenzenden Einbaumöbel oder Geräte müssen gemäß örtlicher Vorschriften hitzebeständig sein.

Dieses Gerät ist nicht an eine Rauchabzugsvorrichtung angeschlossen. Es muss entsprechend den gültigen Installationsvorschriften aufgestellt werden. Besondere Beachtung ist den entsprechenden Anforderungen für eine Belüftung zu schenken. Verbrennungsprodukte müssen mithilfe von speziellen Abzugshauben oder mit elektrischen Wand- und/oder Fensterluftern nach außen abgeführt werden.

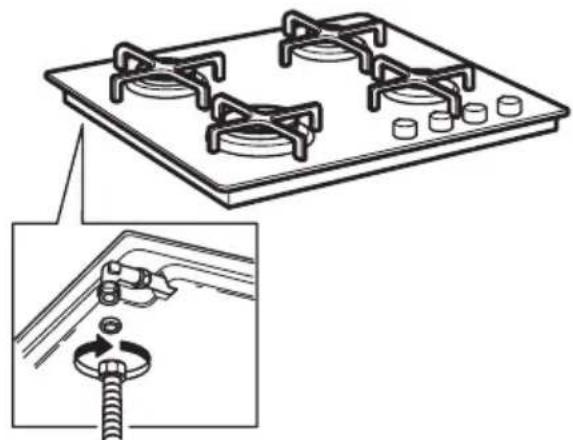

Gasanschluss

Diese Arbeit darf nur von einem qualifizierten Fachmann durchgeführt

werden.

Der Gasanschluss muss den örtlichen Vorschriften entsprechen.

• Sie finden die örtlichen Sondervorschriften für bestimmte Länder im separat beigelegten Blatt „Nationale Sicherheitsvorschriften".
• Finden Sie darin keine Informationen zu ihrem Land, bitten Sie den Installateur um genauere Angaben.
• Der Anschluss des Kochfeldes an das öffentliche Gasnetz oder eine Gasflasche muss mit einer stabilen Kupfer- oder Stahlleitung und zugelassenen Kupplungen oder mit einem durchgehenden Edelstahl-Schlauch gemäß den örtlichen Vorschriften erfolgen. Die maximale lineare Schlauchlänge beträgt 2 Meter.

• Schließen Sie das mitgelieferte Winkelstück (A) oder (B) an die Einlasshauptleitung des Kochfeldes an und setzen Sie die mitgelieferte Beilagscheibe (C) gemäß EN

549 dazwischen.

• Bitte verwenden Sie in Frankreich das Winkelstück (A) und für alle anderen Länder das Winkelstück (B). WICHTIG: Bei Verwendung eines Edelstahl-Schlauchs muss dieser so montiert werden, dass er keine frei beweglichen Teile der Möbel berührt. Er muss ohne Behinderungen verlegt werden und auf seiner ganzen Länge kontrollierbar sein.
• Suchen Sie nach dem Anschluss an das Gasnetz mit Seifenwasser nach eventuellen undichten Stellen. Zünden Sie jetzt die Brenner und drehen Sie die Einstellknöpfe von der Maximalstufe auf die Mindeststufe, um die Stabilität der Flamme zu kontrollieren.

Anschluss an das Stromnetz

WARNUNG

• Diese Arbeit darf nur von einem qualifizierten Fachmann durchgeführt werden.
• Der elektrische Anschluss muss unter Einhaltung der örtlichen Sicherheitsvorschriften vorgenommen werden.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.

• Verwenden Sie kein Verlängerungskabel. WICHTIG: Die Daten für Spannung und Leistungsaufnahme befinden sich auf dem Typenschild.

Installation

Tragen Sie Schutzhandschuhe zum Reinigen des Kochfeldrandes, und setzen Sie nach sorgfältiger Reinigung des Kochfeldrandes das beiliegende Dichtungsprofil ein, wie in der Abbildung gezeigt. Setzen Sie nach sorgfältiger Reinigung des Kochfeldrandes das beiliegende Dichtungsprofil

DEUTSCH 50

ein, wie in der Abbildung gezeigt. Setzen Sie das Kochfeld in die Aussparung ein, die Sie entsprechend den Maßangaben in der Anleitung in die Arbeitsplatte gesägt haben.

HINWEIS: Das Stromkabel muss lang genug sein, um das Kochfeld nach oben herausziehen zu können.

Befestigen Sie das Kochfeld mit den mitgelieferten Klammern. Setzen Sie die Klammern in die durch die Pfeile gekennzeichneten Bohrungen ein und befestigen Sie sie mit den für die Stärke der Arbeitsplatte geeigneten Schrauben.

Der Stromanschluss muss sich in der Höhe der Einbaustelle befinden. Wenn das mit dem Gerät gelieferte Kabel nicht lang genug ist, tauschen Sie es gegen ein anderes Kabel mit denselben Spezifikationen, aber von ausreichender Länge aus.

Umstellung auf andere Gasarten

WARNUNG

• Diese Arbeiten dürfen nur von einem qualifizierten Fachmann durchgeführt werden.

Falls das Gerät mit einer Gasart betrieben wird, die von der auf dem Typenschild und dem orangefarbenen Aufkleber angegebenen abweicht, müssen die Düsen ausgewechselt werden.

Entfernen Sie den Informationsaufkleber und kleben Sie diesen in die Benutzerinformation ein. Benutzen Sie für die in der Benutzerinformation angeführten Gasdrücke geeignete Druckregler.

Die Gasdüsen dürfen nur vom Kundendienst oder einem qualifizierten Fachmann ausgewechselt werden. - Gasdüsen, die nicht mit dem Gerät geliefert werden, müssen beim Kundendienst bestellt werden. - Stellen Sie die Minimalstufe der Hähne ein.

HINWEIS: Bei Verwendung von LPG (G30/G31) muss die Schraube zur Einstellung der Minimalstufe so fest wie möglich angezogen werden.

WICHTIG: Sollten Sie Schwierigkeiten beim Drehen der Brennerknöpfe haben, halten Sie

bitte die Brennerhähne durch den Kundendienst austauschen.

WICHTIG: Wenn die Gasflasche eingesetzt wird, müssen Gasflasche oder Gasbehälter korrekt eingesetzt sein (vertikale Ausrichtung).

Austauschen der Düsen (siehe Abschnitt „Düsentabelle“)

- Topfhalterungen (A) entfernen. - Brenner (B) herausheben. - Einen entsprechend dimensionierten Steckschlüssel (C) verwenden, um die zu ersetzende Düse auszuschrauben. - Durch die für die neue Gasart passende Düse ersetzen. Die Düse (D) einsetzen.

Vor der Installation des Kochfeldes das mit den Düsen gelieferte Gaseichschild so befestigen, dass es die bestehenden Informationen zur Gaseichung überdeckt.

DEUTSCH 51

Austauschen der Gasdüse

Einstellung der Minimalstufe der Hähne

Um sicherzustellen, dass die kleinste Stufe korrekt eingestellt ist, den Knopf (E) abziehen und folgendermaßen vorgehen:

• Schraube anziehen, um die Größe der Flamme zu verringern (-);
• Schraube lockern, um die Größe der Flamme zu vergrößern (+).

Während dieser Feineinstellung muss der Gashahn auf der Minimalstufe stehen (kleine Flamme).

• Die Brennerluft muss nicht eingestellt werden.
• Zünden Sie jetzt die Brenner und drehen Sie

die Einstellknöpfe von der Maximalstufe

auf die Mindeststufe, um die Stabilität der Flamme zu kontrollieren.

Nach Beendigung der Feineinstellung versiegeln Sie die Stelle mit Siegelwachs oder ähnlichem Material.

SICHERHEITSVORSCHRIFTEN

Lassen Sie die Montage und die elektrischen Anschlüsse von einer qualifizierten Fachkraft und unter Einhaltung der geltenden Sicherheitsvorschriften ausführen. Zu beachten sind insbesondere

Die Verordnung vom 2. August 1977

Technische Richtlinien und Sicherheitsvorschriften für Flüssiggasanlagen in Wohngebäuden und auf Grundstücken.

Richtlinie DTUP 45 - 204

Gasanlagen (bisher DTU Nr. 61-1 - Gasanlagen April 1982 + Ergänzung Nr. 1 vom Juli 1984).

- Ministerielle Gesundheitsrichtlinien

Für Anlagen mit Anschluss an die Hauptstromversorgung

Richtlinie NFC 15-100

Richtlinien für Niederspannungsanlagen

BE

NATIONALER NORMENBEZUG

Das Gerät ist mit einem konischen Gewinde (1/2 Zoll) für den Gasanschluss ausgerüstet (gemäß ISO 7/1 RP 1/2).

Der Gasanschluss muss gemäß NBN D 51-003 mit einer starren Leitung oder entsprechend dem Spezifikationsblatt A.R.G.B./03 mit einem flexiblen Schlauch erfolgen.

Das Gerät muss mit einem nach AGB zugelassenen Notstoppventil ausgerüstet sein.

DEUTSCH 52

AUSTAUSCH DER EINSTELLKNOPFE

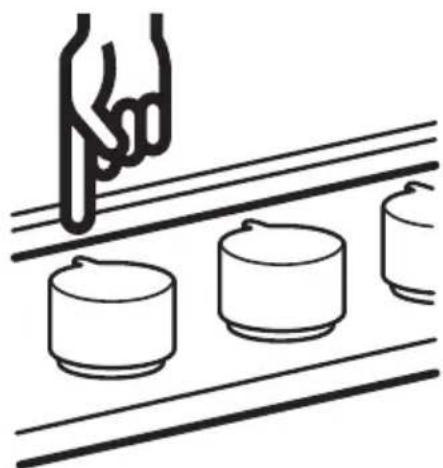

1. Vergewissern Sie sich, dass ihre Kochmulde ausgeschaltet ist! Alle Knöpfe müssen sich in geschlossener Stellung befinden.

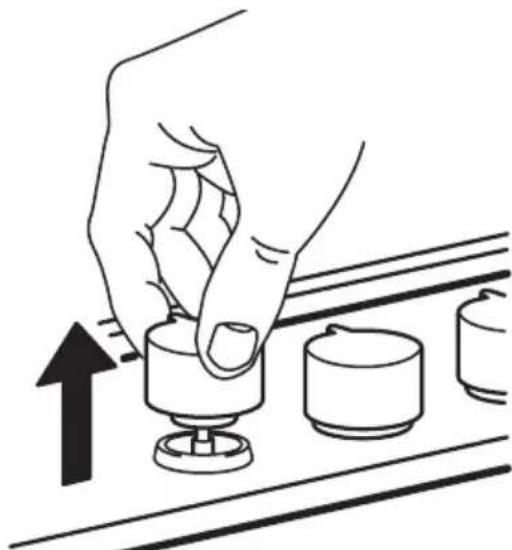

1. Ziehen Sie jeden Knopf der Kochmulde nach oben ab und legen Sie diese beiseite.

1. Entnehmen Sie den Satz der neuen Knöpfe aus dem oberen Teil der Packung und danach aus den Plastikbeuteln.

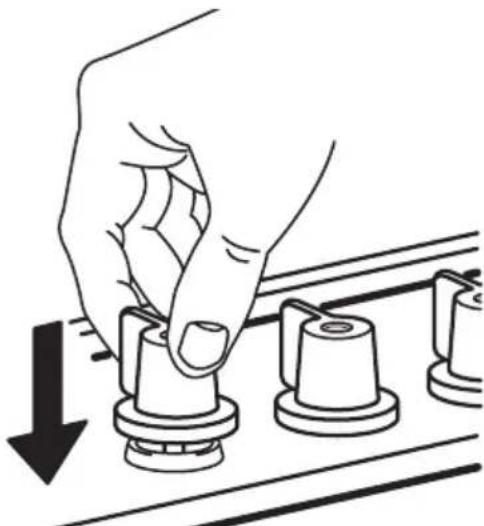

1. Drücken Sie die einzelnen Knöpfe bis zum Anschlag auf den jeweiligen Ventilschaft (eventuelle Funkenbildung).

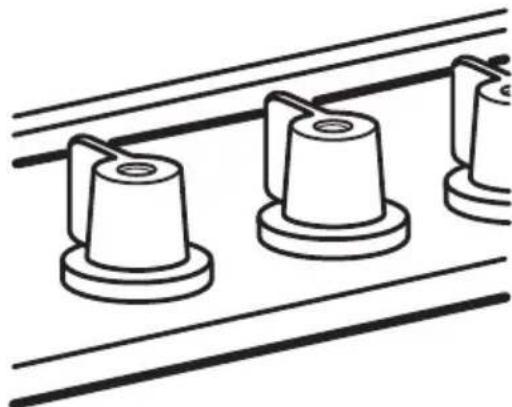

1. Kontrollieren Sie, dass sich alle Knöpfe in der richtigen Position befinden.

1. Überprüfen Sie den korrekten Einbau, indem Sie jeden einzelnen Brenner separat zünden.

Umweltschutz

Verpackung

• Das Verpackungsmaterial ist zu 100% wiederverwertbar und trägt das Recycling-Symbol (2).

Produkte

Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte gekennzeichnet. Durch eine angemessene Entsorgung des Geräts trägt der Nutzer dazu bei, potenziell schädliche Auswirkungen für Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Weitere Informationen zu Behandlung, Verwertung und Wiederverwendung von Elektrogeräten können Sie bei der örtlichen Abfallbeseitigungsgesellschaft, der nächsten Sammelstelle für Haushaltsmüll oder bei dem Händler erfragen, bei dem das Gerät gekauft wurde.

Konformitätserklärung

• Das Kochfeld wurde entsprechend folgender Richtlinien entwickelt und hergestellt:
• Sicherheitsvorschriften der EG-Richtlinie für Gasverbrauchseinrichtungen - 2009/142/EG
• Sicherheitsvorschriften der Niederspannungsrichtlinie - 2006/95/EC (die die Richtlinie 73/23/EWG sowie deren nachfolgende Ergänzungen ablöst)
• Schutzvorschriften der Richtlinie zur elektromagnetischen Verträglichkeit (EMV) - 2004/108/EWG
• Dieses Kochfeld (Klasse 3) ist ausschließlich zum Kochen von Lebensmitteln bestimmt. Jeder andere Gebrauch (z.B. das Heizen von Räumen) ist bestimmungsfremd und somit gefährlich.

IKEA GARANTIE

Wie lange ist die IKEA Garantie gültig?

Die Garantie gilt fünf (5) Jahre ab dem Kaufdatum von bei IKEA gekauften Geräten, es sei denn, es handelt sich um Geräte der Marke "LAGAN". Bei diesen Geräten gilt eine Garantie von zwei (2) Jahren. Als Kaufnachweis ist das Original des Einkaufsbeleges erforderlich. Werden im Rahmen der Garantie Arbeiten ausgeführt, verlängert sich dadurch nicht die Garantiezeit für das Gerät.

Welche Geräte sind nicht von der 5-(Fünf)-Jahres-Garantie abgedeckt?

Die Geräte der Marke LAGAN und alle bei IKEA vor dem 1. August 2007 gekauften Geräte.

Wer übernimmt den Service?

IKEA führt die Serviceleistungen über sein eigenes Kundendienstnetz oder einen autorisierten Servicepartner aus.

Was deckt diese Garantie ab?

Die Garantie deckt Gerätefehler ab, die aufgrund einer fehlerhaften Konstruktion oder aufgrund von Materialfehlern nach dem Datum des Einkaufs bei IKEA entstanden sind. Die Garantie gilt nur für den Hausgebrauch des betreffenden Gerätes. Ausnahmen sind unter der Überschrift "Was deckt die Garantie nicht ab?" erläutert. Innerhalb der Garantiefrist werden die Kosten für Reparatur, Ersatzteile sowie die Arbeits- und Fahrtkosten übernommen, vorausgesetzt, das Gerät ist ohne besonderen Aufwand für eine Reparatur zugänglich. Die EU-Richtlinien (Nr. 99/44/EG) und die jeweiligen örtlichen Bestimmungen gelten unter diesen Bedingungen. Ersetzte Teile gehen in das Eigentum von IKEA über.

Was unternimmt IKEA, um das Problem zu lösen?

Der IKEA Kundendienst begutachtet das Produkt und entscheidet nach eigenem Ermessen, ob ein Garantieanspruch besteht. Wenn die Garantie geltend

gemacht werden kann, wird IKEA durch seinen eigenen Kundendienst oder einen autorisierten Servicepartner nach eigenem Ermessen das schadhafte Produkt entweder reparieren oder durch ein gleiches oder vergleichbares Produkt ersetzen.

Was deckt diese Garantie nicht ab?

• Normale Abnutzungen und Beschädigungen. Vorsätzlich oder fahrlässig herbeigeführte Schäden, Beschädigungen infolge Missachtung der Bedienungsanleitung, unsachgemäße Installation, falschen Spannungsanschlusses, Beschädigung durch chemische oder elektrochemische Reaktionen, inklusive Korrosions- oder Wasserschäden, diese sind nicht beschränkt auf Schäden durch ungewöhnlich hohen Kalkgehalt im Wasser, Beschädigungen durch außergewöhnliche Umweltbedingungen.
• Verbrauchs- und Verschleißteile wie Batterien und Glühlampen.
• Nichtfunktionelle und dekorative Teile, die den normalen Gebrauch nicht beeinflussen, sowie Kratzer oder mögliche Farbveränderungen. Zufallsschäden durch Fremdkörper, Substanzen oder Reinigungsarbeiten an Filtern, Abflüssen oder Wasch-/Spülmittelfächern.
• Schäden an folgenden Teilen: Glaskeramik, Zubehör, Geschirr- und Besteckkörbe, Zu- und Ablaufschläuche, Dichtungen, Glühlampen und deren Abdeckungen, Siebe, Knöpfe, Gehäuse und Gehäuseteile. Soweit nicht nachgewiesen wird, dass solche Schäden auf Herstellungsmängel zurückzuführen sind.
• Fälle, in welchen der gerufene Servicetechniker keinen Fehler finden konnte.
• Reparaturen, die nicht von unserem eigenen Kundendienst oder einem

Servicevertragspartner ausgeführt oder bei denen keine Originalteile verwendet wurden.

• Durch fehlerhafte oder unvorschriftsmäßige Installation erforderliche Reparaturen. Die Reparatur von Schäden, die durch eine gewerbliche Nutzung des Gerätes entstanden sind. Gewerbliche Nutzung des Gerätes.
• Transportschäden. Wenn der Kunde das Produkt selbst nach Hause oder zu einer anderen Adresse transportiert, ist IKEA von der Haftung für Transportschäden jeder Art freigestellt. Liefert IKEA das Produkt direkt an die Kundenadresse, werden eventuelle Transportschäden durch IKEA gedeckt.
• Kosten für die Installation des IKEA-Gerätes.

Wenn jedoch der IKEA-Kundendienst oder ein Servicevertragspartner im Rahmen der Garantie Reparaturen ausführt oder das Gerät ersetzt, installiert der Kundendienst oder der Servicevertragspartner das ausgebesserte Gerät oder das Ersatzgerät, falls dies erforderlich sein sollte.

Als Ausnahme gilt die fehlerfreie Installation durch qualifizierte Fachleute unter Verwendung von Originalteilen, um das Gerät den technischen Sicherheitsvorschriften eines anderen EU-Landes anzupassen.

Gültigkeit der länderspezifischen Bestimmungen

IKEA räumt Ihnen eine spezielle Garantie ein, die die gesetzlichen Gewährleistungsrechte, die von Land zu Land jedoch unterschiedlich sein können, mindestens abdeckt bzw. erweitert. Allerdings schränken diese Bedingungen in keiner Weise die landesweit geltenden Verbraucherrechte ein.

Gültigkeitsbereich

Für Geräte, die in einem EU-Land gekauft und in ein anderes EU-Land mitgenommen werden

werden, wird der Kundendienst gemäß den Garantierichtlinien im neuen Land übernommen. Eine Verpflichtung zur Durchführung von Leistungen im Rahmen der Garantie besteht nur dann, wenn das Gerät gemäß der Montageanleitung und gemäß:

• den technischen Spezifikationen des Landes, in dem der Garantieanspruch erfolgt;
• den Montageinstruktionen und Informationen im Benutzerhandbuch entspricht.

Der IKEA-Service steht Ihnen bei folgenden Fragen / Anliegen offen zur Verfügung:

Der IKEA-Service steht Ihnen bei folgenden Fragen / Anliegen offen zur Verfügung:

• Wenn Sie einen Kundendienst im Rahmen der Garantie beanspruchen
• Bei Fragen zur Installation Ihres IKEA-Gerätes in den IKEA-Möbelkörper
• Wenn Sie Fragen zu den Funktionen Ihres IKEA-Gerätes haben.

Um Ihnen möglichst schnell und kompetent weiterhelfen zu können, bitten wir Sie, sich vorher die Montage- und Gebrauchsanweisung Ihres Gerätes genauestens durchzulesen.

So erreichen Sie unseren Service

Gehen Sie dazu auf die letzte Seite dieser Broschüre. Dort finden Sie eine Übersicht mit den entsprechenden Telefonnummern und Kontaktdaten unserer autorisierten Kundendienste.

Damit wir Ihnen im Falle einer Störung jederzeit schnell helfen können, bitten wir Sie, die in diesem Handbuch aufgeführten Rufnummern zu verwenden. Wenden Sie sich jeweils an die für den betreffenden Gerätetyp angegebene Rufnummer. Halten Sie dazu bitte die (8-stellige) IKEA Artikelnummer und die

12-stellige Servicenummer (auf dem Geräte-Typschild vermerkt) Ihres IKEA Gerätes bereit.

BEWAHREN SIE DEN KAUFBELEG GUT AUF!

Unser Service kann einen Garantieanspruch nur unter Vorlage dieses Beleges akzeptieren. Auf dem Kaufbeleg ist auch die IKEA Bezeichnung und Artikelnummer (8-stelliger Code) für jedes der Geräte, die Sie gekauft haben, vermerkt.

Benötigen Sie weiteren Rat und Unterstützung?

Bei allen anderen, nicht kundendienstspezifischen Fragen, bitten wir Sie, sich an Ihr nächstgelegenes IKEA-Einrichtungshaus zu wenden. Wir empfehlen Ihnen, sich vorher die dem Gerät beigelegten Unterlagen genauestens durchzulesen.

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

Telefonnummer: 024003536

Tarif: Ortstarif

Arbeitszeit: Montag - Freitag 8.00-20.00

TSCHECHISCHE REPUBLIK

Telefonnummer: 225376400

Tarif: Ortstarif

Arbeitszeit: Montag - Freitag 8.00-20.00

DÄNEMARK

Telefonnummer: 70150909

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 9.00 - 21.00

Samstag 9.00-18.00

Telefonnummer: 06929993602

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

Telefon-Nummer: 2109696497

Xpewon: Torukxpewon

Telefon-Nummer: 013602771461

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

POLSKA

Numer telefonu: 225844203

SCHWEIZ - SUISSE - SVIZZERA

Öffnungszeiten: Montag - Freitag 8.00 - 20.00
