Producttype	Inbouw gaskookplaat
Merk	IKEA
Model	LIVSGNISTA
Aantal branders	4 (1 snel, 2 halfsnel, 1 hulpbrander)
Afmetingen (B x H x D)	590 x 44 x 510 mm
Gewicht (schatting)	Ongeveer 12 kg
Voeding elektrisch	220-240 V ~, 50/60 Hz
Voeding gas	Aardgas (G20/G25) of LPG (G30/G31), aanpasbaar via injectoren
Totaal vermogen	8 kW
Ontsteking	Ingebouwde elektronica met veiligheidsthermokoppel
Veiligheid	Automatische gasafsluiting bij vlamuitval (thermokoppel)
Materialen	Gehard glas, roestvrij staal, email
Roosters	Verwijderbaar, gietijzer of staal (afhankelijk van versie)
Reiniging	Glas- en emailoppervlakken: warm water en neutraal reinigingsmiddel. Geen schurende producten of vaatwasser voor de branders.
Installatie	Inbouw in werkblad (dikte 20-60 mm), gasaansluiting door vakman
Garantie	5 jaar (contractuele IKEA)
Reserveonderdelen	Injectoren, knoppen, thermokoppels, ontstekingsbougies verkrijgbaar via IKEA service
Repareerbaarheid	Reparatie mogelijk door erkende technicus; originele onderdelen gespecificeerd

Veelgestelde vragen - LIVSGNISTA IKEA

Hoe steek ik de branders van het LIVSGNISTA fornuis aan?

Draai de bijbehorende knop tegen de klok in tot de grote vlam stand. Druk in en houd 5 tot 10 seconden ingedrukt na ontsteking om het veiligheidsthermokoppel te activeren. Als de brander niet aangaat, controleer dan de elektrische voeding en de gastoevoer.

Welk type gas moet ik gebruiken met de kookplaat?

Het fornuis is geschikt voor aardgas (G20/G25) en LPG (butaan G30 of propaan G31). Controleer het typeplaatje en pas indien nodig de injectoren aan. Voor LPG moet de stationair stelschroef volledig worden aangedraaid.

Hoe reinig ik de branders en roosters?

Verwijder de roosters, deksels en branders. Was ze met de hand met warm water en een niet-schurend reinigingsmiddel. Plaats ze niet in de vaatwasser. Droog ze zorgvuldig voordat u ze terugplaatst. Gebruik voor verstopte openingen een tandenstoker of naald.

Wat moet ik doen als ik een gaslucht ruik?

Steek geen apparaten aan, raak geen elektrische schakelaars aan en gebruik geen telefoon in de kamer. Sluit de gaskraan, ventileer de ruimte en bel onmiddellijk uw gasleverancier of de brandweer van buitenaf.

De elektronische ontsteking werkt niet, wat moet ik controleren?

Controleer of het apparaat is aangesloten en de stroom niet is uitgeschakeld. Zorg ervoor dat de gaskraan open is. Als het probleem aanhoudt, reinig dan de ontstekingsbougie met een vochtige doek. Als niets werkt, neem dan contact op met de klantenservice.

Welke pannendiameters worden aanbevolen?

Gebruik kookgerei dat geschikt is voor elke brander: snelle brander (24-26 cm), halfsnel (16-22 cm) en hulpbrander (8-14 cm). De bodems moeten vlak zijn en niet buiten de kookplaat uitsteken.

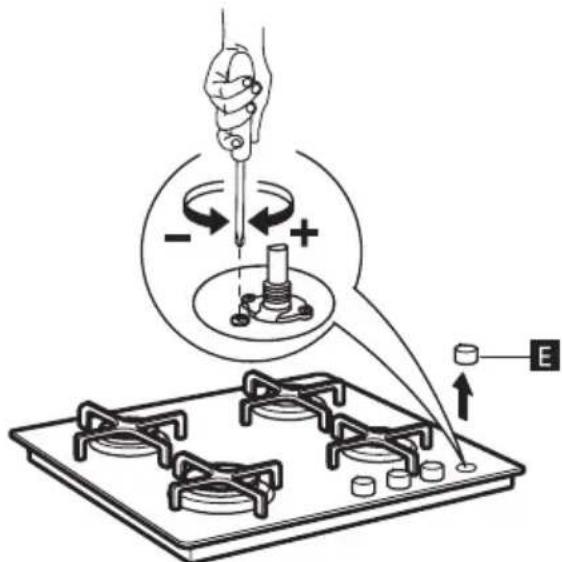

Hoe stel ik de vlam minimaal af?

Als u van gastype verandert, verwijder dan de knop en stel de stationair schroef af: draai hem vast om de vlam te verkleinen, los om hem te vergroten. De afstelling gebeurt met de kraan in de kleine vlam stand. Gebruik zegellak om de afdichting na afstelling te herstellen.

Kan de kookplaat boven een oven worden geïnstalleerd?

Ja, maar er moet een scheidingspaneel (minstens de grootte van de opening) worden geplaatst op maximaal 150 mm onder het werkblad en minimaal 20 mm van de kookplaat. Houd de veiligheidsafstanden in de handleiding aan.

Is er een kinderbeveiliging?

Nee, het LIVSGNISTA fornuis heeft geen kinderbeveiliging. Het wordt aanbevolen om kinderen voortdurend in de gaten te houden en hen geen toegang tot de bedieningselementen te geven.

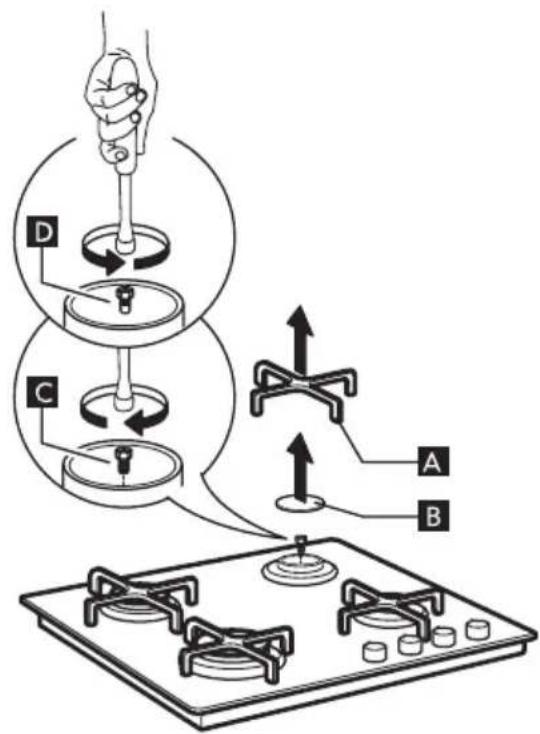

Hoe vervang ik een injector om van gas te wisselen?

Deze handeling moet door een gekwalificeerde technicus worden uitgevoerd. Verwijder de roosters en branders, draai de injector los met een dopsleutel en installeer de nieuwe injector die geschikt is voor het gas. Raadpleeg de injectortabel in de handleiding om de juiste diameter te kiezen.

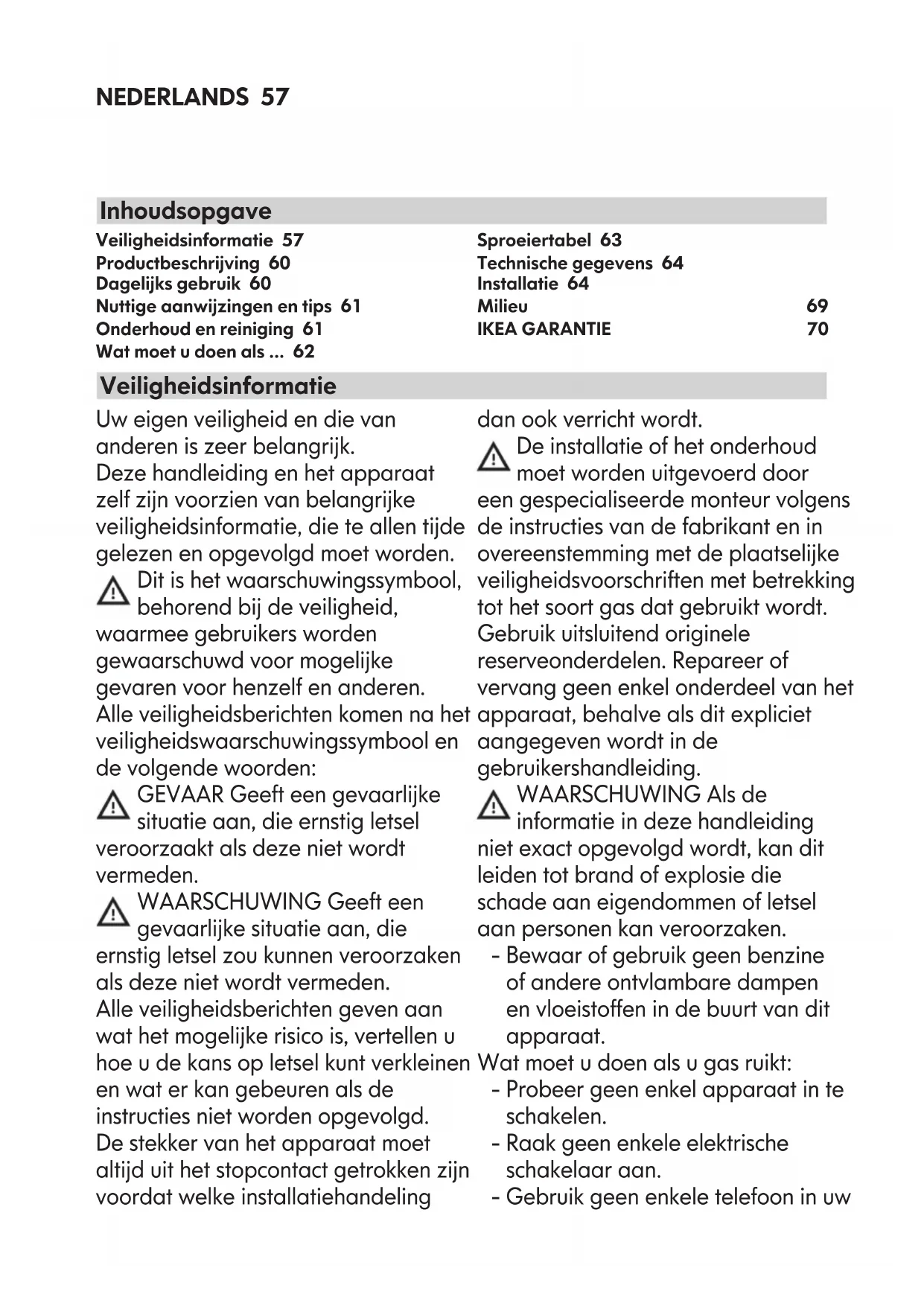

GEBRUIKSAANWIJZING LIVSGNISTA IKEA

Veiligheidsinformatie 57

Productbeschrijving 60

Dagelijks gebruik 60

Nuttige aanwijzingen en tips 61

Onderhoud en reiniging 61

Wat moet u doen als ... 62

Sproeiertabel 63

Veiligheidsinformatie

Uw eigen veiligheid en die van anderen is zeer belangrijk.

Deze handleiding en het apparaat zelf zijn voorzien van belangrijke veiligheidsinformatie, die te allen tijde gelezen en opgevolgd moet worden.

Dit is het waarschuwingssymbool, behorend bij de veiligheid, waarmee gebruikers worden gewaarschuwd voor mogelijke gevaren voor henzelf en anderen.

Alle veiligheidsberichten komen na het veiligheidswaarschuwingssymbool en de volgende woorden:

GEVAAR Geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als deze niet worden vermeden.

WAARSCHUWING Geeft een gevaarlijke situatie aan, die ernstig letsel zou kunnen veroorzaken als deze niet worden vermeden.

Alle veiligheidsberichten geven aan wat het mogelijke risico is, vertellen u hoe u de kans op letsel kunt verkleinen en wat er kan gebeuren als de instructies niet worden opgevolgd. De stekker van het apparaat moet altijd uit het stopcontact getrokken zijn voordat welke installatiehandeling

dan ook verricht wordt.

De installatie of het onderhoud moet worden uitgevoerd door een gespecialiseerde monteur volgens de instructies van de fabrikant en in overeenstemming met de plaatselijke veiligheidsvoorschriften met betrekking tot het soort gas dat gebruikt wordt. Gebruik uitsluitend originele reserveonderdelen. Repareer of vervang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven wordt in de gebruikershandleiding.

WAARSCHUWING: Als de informatie in deze handleiding niet exact opgevolgd wordt, kan dit leiden tot brand of explosie die schade aan eigendommen of letsel aan personen kan veroorzaken.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit apparaat.

Wat moet u doen als u gas ruikt:

• Probeer geen enkel apparaat in te schakelen.
• Raak geen enkele elektrische schakelaar aan.
• Gebruik geen enkele telefoon in uw

woning.

• Bel onmiddellijk uw gasleverancier met de telefoon van uw buren. Volg de instructies van uw gasleverancier.
• Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.
• Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicecentrum of de gasleverancier.
• Gebruik het apparaat alleen in goed geventileerde ruimtes.
• De elektrische aansluiting en de gasaansluiting moeten voldoen aan de plaatselijke voorschriften.
• Wanneer de kookplaat geïnstalleerd is, moet er een meerpolige contactschakelaar worden aangebracht met een opening tussen de contacten van minimaal 3mm die voor volledige afkoppeling zorgt.
• De aarding van het apparaat is wettelijk verplicht.
• Het netsnoer moet lang genoeg zijn om het apparaat, nadat het in de behuizing is geplaatst, aan te sluiten op het stopcontact.
• Gebruik alleen flexibele of starre metalen leidingen voor de gasaansluiting.
• Indien vervanging van het netsnoer noodzakelijk is, mag dit uitsluitend worden vervangen door een netsnoer dat dezelfde eigenschappen heeft als het

oorspronkelijke snoer van de fabrikant (type H05V2V2-F 90°C of H05RR-F). Deze ingreep moet worden uitgevoerd door een gekwalificeerd technicus.

• De fabrikant kan niet aansprakelijk worden gesteld voor letsel aan mensen of dieren, of voor materiële schade die ontstaat doordat niet aan deze eisen is voldaan.
• Gebruik geen meervoudige adapters of verlengkabels. Trek niet aan het netsnoer van het apparaat om het los te koppelen van de netvoeding.
• Na de installatie mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker.
• Raak het apparaat niet aan met vochtige lichaamsdelen en gebruik het niet als u op blote voeten loopt.
• Deze kookplaat (klasse 3) is uitsluitend bedoeld voor huishoudelijk gebruik, voor het bereiden van voedsel. Gebruik dit apparaat nooit als verwarming om de ruimte te verwarmen. Dit kan leiden tot koolmonoxidevergiftiging en oververhitting van de kookplaat.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade die het gevolg is van oneigenlijk gebruik of een onjuiste instelling van de bedieningsknoppen.
• Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. Zorg ervoor

dat u de warmte-elementen niet aanraakt. Kinderen jonger dan 8 jaar moeten uit de buurt worden gehouden, tenzij ze voortdurend onder toezicht staan. Dit apparaat mag gebruikt worden door kinderen ouder dan 8 jaar en personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of aanwijzingen hebben gekregen met betrekking tot het op veilige wijze gebruiken van het apparaat en de bijbehorende gevaren begrijpen. Zij mogen niet met het apparaat spelen.

• Als een apparaat op gas wordt gebruikt, worden in de ruimte warmte en vochtige lucht geproduceerd. Verzeker u ervan dat er in de ruimte voldoende ventilatie aanwezig is of dat er een wasemkap met een afvoerpijp geïnstalleerd is.
• Huisdieren moeten uit de buurt van het apparaat gehouden worden.
• Bij langdurig gebruik kan extra ventilatie nodig zijn (het openzetten van een raam of verhoging van de afzuigkracht van de afzuigkap).
• Controleer na het gebruik of de knoppen in de stand "uit" staan, en sluit de hoofdkraan van de gastoevoer of de kraan van de gasfles.
• Oververhitte vetten en olie kunnen

makkelijk vlam vatten. Blijf altijd alert als u voedsel met veel vet, olie of alcohol (bijv. rum, cognac, wijn) bereidt.

• Op de kookplaat koken met vet of olie zonder dat u erbij blijft, kan gevaarlijk zijn en tot brand leiden. Probeer brand NOOIT te blussen met water, maar schakel het apparaat uit en dek de vlammen af met bijvoorbeeld een deksel of brandblusdeken. Brandgevaar: bewaar geen voorwerpen op de kookoppervlakken. Bewaar het verpakkingsmateriaal buiten het bereik van kinderen.
• Wacht tot de kookplaat is afgekoeld voordat u deze schoonmaakt of onderhoudt.
• LET OP: Als het glas van de kookplaat breekt:
• schakel onmiddellijk alle branders en eventuele elektrische verwarmingselementen uit en koppel het apparaat los van de netvoeding
• raak het oppervlak van het apparaat niet aan
• gebruik het apparaat niet.
• Deze instructies zijn alleen geldig voor de landen waarvan de symbolen op het gegevensplaatje staan (onder de kookplaat).
• Het product is niet bedoeld om buiten te worden geïnstalleerd en gebruikt.

Bewaar de instructies

Productbeschrijving

Symbolen
Gesloten rondje	Gaskraan gesloten
Grote vlam	Grootste vlam
Kleine vlam	Kleinste vlam

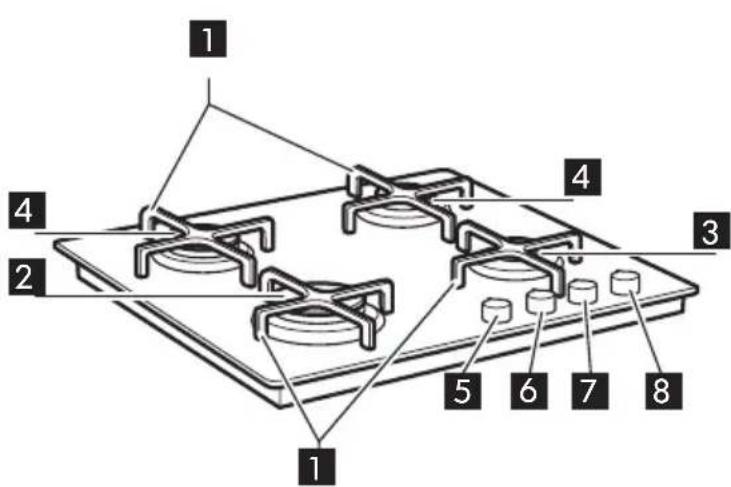

1 Verwijderbare pannensteunen 2 Grote brander 3 Sudderbrander 4 Middelgrote branders 5 Bedieningsknop voor grote brander linksvoor 6 Bedieningsknop voor middelgrote brander linksachter 7 Bedieningsknop voor middelgrote brander rechtsachter 8 Bedieningsknop voor sudderbrander rechtsvoor

Dagelijks gebruik

Belangrijk: mors geen vloeistoffen als de kookplaat heet is, om schade aan het glas te voorkomen.

Laat de vlam van de brander nooit buiten de randen van de pan komen.

Belangrijk: wanneer de kookplaat in gebruik is, kan de gehele oppervlakte van de kookplaat heet worden.

• Om een van de branders aan te steken draait u de betreffende knop tegen de klok in op de stand van de grootste vlam.
• Druk de knop tegen het bedieningspaneel om de brander aan te steken.
• Nadat de brander is aangestoken moet u de knop nog ongeveer 5-10 seconden ingedrukt houden om de veiligheidsvoorziening goed te laten werken.

Deze zal het gas afsluiten als de brander per ongeluk uitgaat (door tocht, tijdelijk onderbreken van de gastoevoer, gemorste vloeistoffen etc.).

• De knop mag niet langer dan 15 sec. ingedrukt worden. Als de brander na die tijd niet blijft branden, wacht dan minstens een minuut voordat u hem opnieuw probeert aan te steken.

OPMERKING: als specifieke omstandigheden van de gastoevoer het moeilijk maken om de gasbrander aan te steken, wordt geadviseerd om de handelingen te herhalen, maar nu terwijl de knop op de kleine vlam is ingesteld. De brander zou uit kunnen gaan wanneer de knop losgelaten wordt. Dit betekent dat de beveiliging nog niet warm genoeg is. In dat geval moeten de bovenstaande handelingen

De beveiliging waarmee de brander is uitgerust worden herhaald.

Nuttige aanwijzingen en tips

De kookplaat heeft branders van verschillende afmetingen. Voor optimale prestaties van de branders dient u de volgende regels op te volgen:

• Gebruik pannen met bodems waarvan de diameter gelijk, of iets groter is dan die van de brander (zie tabel rechts).
• Gebruik alleen pannen met een platte bodem.
• Gebruik de juiste hoeveelheid water voor het koken van voedsel, en houd het deksel op de pan.
• Zorg ervoor dat de pannen op de roosters

niet uitsteken buiten de rand van de kookplaat.

BELANGRIJK: oneigenlijk gebruik van de roosters kan tot beschadiging van de kookplaat leiden: zet de roosters niet ondersteboven en schuif ze niet over de kookplaat. Wij raden het volgende af:

• Het gebruik van gietijzeren platen, speksteen en potten en pannen van aardewerk.
• Het gebruik van vlamverdelers, zoals bijv. sudderplaatjes.
• Het gebruik van twee branders voor een pan (bijv. voor een vispan).

Brander Pan Ø
Grote brander van 24 tot 26 cm
Middelgrote brander van 16 tot 22 cm
Sudderbrander van 8 tot 14 cm

Onderhoud en reiniging

Trek de stekker uit het stopcontact voordat u onderhoud verricht.

• Alle geëmailleerde en glazen onderdelen moeten worden gereinigd met warm water en een neutraal reinigingsmiddel.
• Als kalkhoudend water of agressieve reinigingsmiddelen te lang in contact blijven met de roestvrij stalen oppervlakken, kunnen er vlekken ontstaan. Gemorst voedsel (water, saus, koffie) moet verwijderd worden voordat het kan opdrogen.
• Reinig de kookplaat met warm water en een neutraal reinigingsmiddel en droog hem af met een zachte doek of zeem. Verwijder aangekoekt vuil met speciale reinigingsmiddelen voor roestvrijstalen oppervlakken.

OPMERKING: Maak glas en geëmailleerde delen alleen schoon met een zachte doek of spons.

• Gebruik geen schurende of bijtende

producten, producten op basis van chloor of schuursponsjes.

• Gebruik geen stoomreinigers.
• Gebruik geen brandbare producten.
• Zorg ervoor dat er geen zure of basische substanties zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat achterblijven.

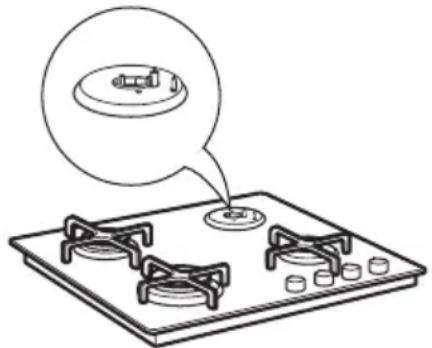

REINIGING VAN DE ONDERDELEN VAN DE KOOKPLAAT

• Roosters, branderdeksels en branders worden verwijderd om ze schoon te maken. Was ze niet in de afwasmachine.
• Was ze met de hand af in warm water met een niet-schurend reinigingsmiddel. Verwijder eventuele voedselresten zorgvuldig en controleer of de branderopeningen niet verstopt zijn.
• Afspoelen en goed afdrogen.
• Plaats de branders en de branderdeksels goed terug in de daarvoor bestemde openingen.
• Controleer bij het terugplaatsen van de roosters of het gebied om de pannen neer te zetten in lijn is met de brander.
• Bij modellen met elektrische ontstekingsbougies en een beveiliging moet het uiteinde van de bougie goed schoongemaakt worden, om ervoor te zorgen dat de kookplaat goed kan functioneren. Controleer deze onderdelen regelmatig, en maak ze indien nodig schoon met een vochtige doek. Als er aangekoekt voedsel op zit, moet dit worden verwijderd met een tandenstoker of een naald.

OPMERKING: om schade aan het elektrische ontstekingsmechanisme te voorkomen mag dit niet worden gebruikt wanneer de branders niet in hun behuizing zitten.

Wat moet u doen als ...

Probleem Mogelijk oorzaken	Oplossing
De elektrische ontsteking werkt nicht	Er is geen elektrische voeding	Controler of de stekker in het stopcontact zit en of hier stroom op staat.
De brandier ontsteekt nicht Misschien staat de gaskraanRCT	Controleer of de gaskraan open staat
De gasvlam brandt onregelmatisch	Misschien is de branderkroon verzoot met etensresten	Maak de branderkroon schoon volgens de reinigingsaanwijzingen om er zeker van te zijn dat hij nicht verzoot is met etensresten.

Voordat u de Klantenservice belt:

1. Controller: "Storingen opsporen" om te zien of u het probleem zelf kunt oplossen
2. Schakel de kookplaat uit en weer aan, om te controleren of het probleem verdwenen is.
3. Als de storing aanhoudt, bel dan de Klantenservice.

Geef de volgende informatie:

type storing; - model kookplaat; - servicenummer (d.w.z. het nummer na het woord SERVICE op het typeplaatje onder de kookplaat en op het garantiebewijs);

SERVICE

0000 000 00000

uw volledige adres; - uw telefoonnummer.

Wanneer er reparaties nodig zijn, neem dan contact op met een erkende Klantenservice, zoals aangegeven staat in de garantie.

Het niet naleven van deze instructies kan nadelige gevolgen hebben voor de veiligheid en de kwaliteit van het apparaat.

Sproeiertabel

Categorie II2E+3

Gebrukt type gas	Type brander Type gas	sproeier	Nominalverwar-mingsca-paciteitkW	Nomi-naalverbruik	Verminder-thermischvermögenkW		Gasdruk (mbar)
					BE FR min.	nom.	max.
AARDGAS(Aardgas)G20	grote brander	125 A	3.00	286 l/h	0.80	0.60	17	20 25
	middelgrote brander	104 B	2.00	190 l/h	0.45	0.35
	middelgrote brander	104 B	2.00	190 l/h	0.45	0.35
	sudderbrander	78 A	1.00	95 l/h	0.40	0.30
AARDGAS(Aardgas)G25	grote brander	125 A	3.00	332 l/h	0.60		20	25 30
	middelgrote brander	104 B	2.00	221 l/h	0.35
	middelgrote brander	104 B	2.00	221 l/h	0.35
	sudderbrander	78 A	1.00	111 l/h	0.30
VLOEIBAARGAS(Butaan) G30	grote brander	85 A	3.00	218 g/h	0.60		20	28 30	35
	middelgrote brander	69	2.00	145 g/h	0.35
	middelgrote brander	69	2.00	145 g/h	0.35
	sudderbrander	50	1.00	73 g/h	0.30
VLOEIBAARGAS(Propaan) G31	grote brander	85 A	3.00	214 g/h	0.60		25	37 45
	middelgrote brander	69	2.00	143 g/h	0.35
	middelgrote brander	69	2.00	143 g/h	0.35
	sudderbrander	50	1.00	71 g/h	0.30

Soort gas dat gebruikt worden	4 branders 60 cm	Nominale ver-warmingscapa-citeit kW	Totaal nominaal verbruik	Benodigde lucht \( \left( {\mathrm{m}}^{3}\right) \) voor verbranding \( 1{\mathrm{\;m}}^{3} \) gas
G20 20 mbar	1R - 2 SR (2kW) - 1 AUX	8.00 761 I/h	9.52
G25 25 mbar	1R - 2 SR (2kW) - 1 AUX	8.00 885 I/h	8.187
G30 28-30 mbar	1R - 2 SR (2kW) - 1 AUX	8.00	581 g/h	30.94
G31 37 mbar	1R - 2 SR (2kW) - 1 AUX	8.00	571 g/h	23.80

Technische gegevens

Afmetingen
Breedte (mm) 590
Hoogte (mm) 44
Lengte (mm) 510
Spanning (V) 220-240 V ~

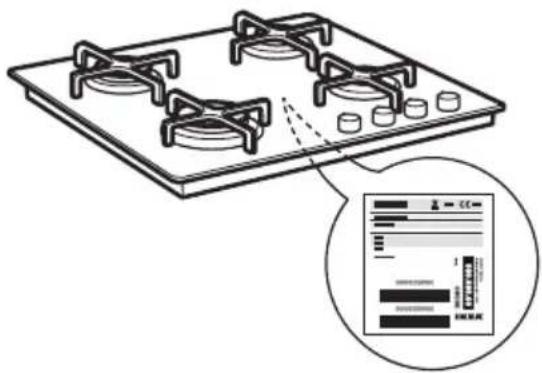

De technische informatie is vermeld op het typeplaatje aan de onderkant van het apparaat.

Installatie

Draag beschermende handschoenen bij het hanteren, voorbereiden en installeren.

van het apparaat.

Controleer na het uitpakken van de kookplaat of deze tijdens het transport geen beschadigingen heeft opgelopen. Neem in geval van twijfel contact op met uw leverancier of de klantenservice.

Technische informatie voor de installateur

• Deze kookplaat kan in een werkblad met een dikte van 20 tot 60 mm worden geplaatst.
• Als er geen oven onder de kookplaat is geïnstalleerd, moet er een scheidingspaneel worden aangebracht met een oppervlak dat even groot is als de opening in het werkblad. Dit paneel moet op maximaal 150 mm afstand onder de bovenkant van het werkvlak worden geplaatst, maar nooit minder dan 20 mm onder de onderkant van de kookplaat.
• Controleer voor de installatie of:
• de plaatselijke gastoevoervoorzieningen (gassoort en -druk) compatibel zijn met de instellingen van de kookplaat (zie het typeplaatje en de sproeiertabel);
• de buitenkant van meubels of apparaten die aan de kookplaat grenzen hittebestendig is volgens de plaatselijke voorschriften;
• Dit apparaat is niet aangesloten op een afzuigapparaat. Het moet geïnstalleerd worden volgens de geldende installatievoorschriften. Besteed speciale aandacht aan de relevante vereisten met betrekking tot ventilatie.
• Verbrandingsproducten in de open lucht worden afgevoerd via specifieke afzuigkappen of elektrische ventilatoren, die in de muur en/of ramen zijn gemonteerd.

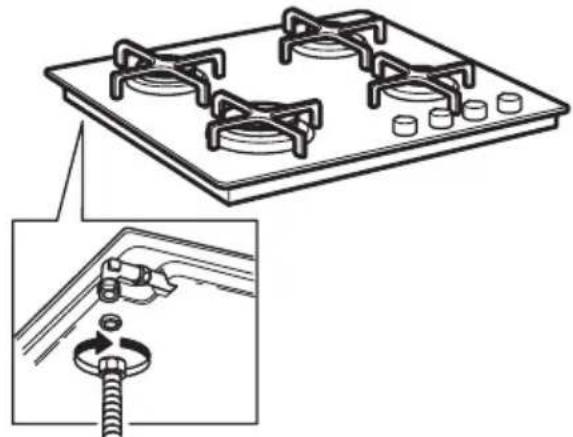

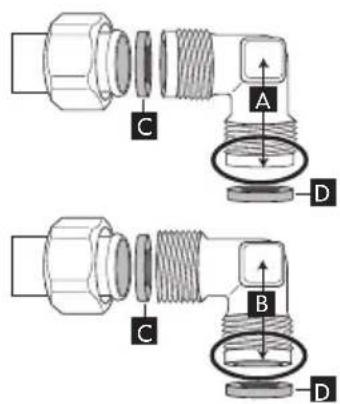

Gasaansluiting

Deze ingreep moet worden uitgevoerd door een gekwalificeerd technicus.

Het gastoevoersysteem moet voldoen aan de

plaatselijke voorschriften m.b.t. het soort gas dat gebruikt wordt.

• U kunt de specifieke plaatselijke voorschriften voor bepaalde landen terugvinden in de paragraaf
• "Verwijzing naar plaatselijke voorschriften". Als er geen informatie over uw land wordt gegeven, doe dan navraag bij een gekwalificeerd technicus.
• De aansluiting van de kookplaat op de gasleiding of de gasfles moet uitgevoerd worden met behulp van een starre koperen of stalen leiding met fittingen die voldoen aan de plaatselijke voorschriften, of door middel van een roestvrijstalen slang met glad oppervlak, die voldoet aan de plaatselijke voorschriften. De lengte van de slang is maximaal 2 strekkende meter.

• Sluit de bij de kookplaat meegeleverde elleboogfitting (A)* of (B)* aan op de hoofdtoevoerleiding en zet er de meegeleverde ring (C) tussen, in

overeenstemming met EN 549.

• Gebruik elleboog (A) in Frankrijk en elleboog (B) in alle andere landen.

BELANGRIJK: als er een slang van roestvrij staal wordt gebruikt, moet deze zo worden geplaatst dat hij geen bewegende delen van de meubels kan raken. Hij moet door een gebied lopen waar geen obstakels aanwezig zijn en waar hij over zijn hele lengte kan worden geïnspecteerd.

• Na aansluiting op de gastoevoer moeten de leidingen met zeepsop worden gecontroleerd op lekkages. Nu kunt u de branders aansteken en de knoppen van de hoogste stand in de laagste stand zetten om de stabiliteit van de vlam te controleren.

Elektrische aansluiting

WAARSCHUWING

• Deze ingreep moet worden uitgevoerd door een gekwalificeerd technicus.
• De elektrische aansluiting dient te worden gerealiseerd volgens de plaatselijke voorschriften.
• De aarding van het apparaat is wettelijk verplicht.

• Gebruik geen verlengsnoer.
• BELANGRIJK: de gegevens over de spanning en de stroomopname staan op het typeplaatje vermeld.

Montage

Draag beschermende handschoenen bij het schoonmaken van het omtrekoppervlak en breng de meegeleverde afdichting op de kookplaat aan.

Maak het omtrekoppervlak schoon en breng

vervolgens de meegeleverde afdichting op de kookplaat aan. Plaats de kookplaat in de opening in het werkblad, die gemaakt is volgens de maten die aangegeven zijn in de Gebruiksaanwijzing.

OPMERKING: het elektriciteitssnoer moet lang genoeg zijn om naar boven te worden uitgetrokken.

Gebruik voor het vastzetten van de kookplaat de bijgeleverde beugels. Plaats de beugels in de betreffende boorgaten (aangegeven met de pijl) en zet ze vast met behulp van de schroeven, al naargelang de dikte van het werkblad.

Verzeker u ervan dat er een stopcontact in de buurt is van het apparaat dat geïnstalleerd wordt. Indien het snoer dat bij het apparaat geleverd werd niet lang genoeg is, dan moet dit vervangen worden door een langer snoer met dezelfde kenmerken.

Aanpassing aan verschillende gassoorten

WAARSCHUWING

• Deze ingreep moet worden uitgevoerd door een gekwalificeerd technicus.

Als het apparaat bedoeld is om te werken met ander gas dan de soort die op het typeplaatje en het informatielabel bovenop de kookplaat worden vermeld, dan moeten de sproeiers worden verrangen.

Verwijder het informatielabel en bewaar het bij het instructieboekje.

Gebruik drukregelaars die geschikt zijn voor de gasdruk die in de Gebruiksaanwijzing staat aangegeven.

• De sproeiers moeten worden verrangen door de Klantenservice of door een gekwalificeerd monteur.
• Sproeiers die niet bij het apparaat geleverd zijn, moeten worden besteld bij de Klantenservice.
• Stel de laagste stand van de kranen bij.

OPMERKING: als er vloeibaar gas (G30/

G31) wordt gebruikt, moet de schroef voor de laagste stand zo ver mogelijk worden

aangehaald.

BELANGRIJK: als de branderknoppen moeilijk draaien, neem dan contact op met de Klantenservice voor vervanging van de branderkraan, als blijkt dat deze defect is.

BELANGRIJK: als de gascilinder wordt aangepast, dan moet de gascilinder of gashouder goed geplaatst worden (verticale oriëntatie).

De sproeiers vervangen (zie paragraaf "sproeiertabel")

• Verwijder de roosters (A).
• Haal de branders weg (B).
• Schroef de sproeier (C) die vervangen moet worden los met een dopsleutel van de juiste maat.
• Vervang hem door een sproeier die geschikt is voor het nieuwe type gas.
• Monteer de sproeier weer op (D).

Denk er bij de installatie van de kookplaat aan dat de sticker waarop de gasafstelling vermeld staat, en die bij de sproeiers geleverd wordt, zodanig moet worden aangebracht dat hij de bestaande informatie omtrent de gasafstelling bedekt.

Vervangen van de gassproeier

FR VERWIJZING NAAR PLAATSELIJKE VOORSCHRIFTEN

De installatie en het onderhoud van het apparaat moeten uitgevoerd worden door een gekwalificeerd technicus, in overeenstemming met de geldende voorschriften en met name:

- Decreet van 2 augustus 1977

Technische en Veiligheidsvoorschriften die van toepassing zijn op installaties op vloeibaar gas en vloeibare koolwaterstoffen in woonhuizen en bijgebouwen.

Standard DTUP 45-204

Gasinstallaties (voorheen DTU nr. 61-1 - Gasinstallaties april 1982 + supplement nr. 1 van juli 1984).

- Ministeriële Gezondheidsvoorschriften

Voor apparaten die aangesloten zijn op de elektrische hoofdvoeding.

- Standard NFC 15-100

Laagspanning elektrische installaties - Standaarden.

DE REFERENTIELOKALEN

VOORSCHRIFTEN

Het apparaat is uitgerust met een kegelvormig 1/2" uiteinde met schroefdraad voor de aansluiting op de gastoevoer (overeenkomstig de ISO-voorschriften ISO 7/1 RP 1/2).

De aansluiting moet uitgevoerd worden ofwel met een stijve leiding in overeenstemming met de norm NBN D

51-003 ofwel met een flexibele leiding in overeenstemming met het specificatieblad A.R.G.B./03.

Het apparaat moet geïnstalleerd worden met een door AGB goedgekeurde afsluiter.

VERVANGING KNOPPEN

Als u op de toets "+" heeft gedrukt, wordt op het display niveau I weergegeven.

Verzeker u ervan dat de kookplaat uitgeschakeld is!

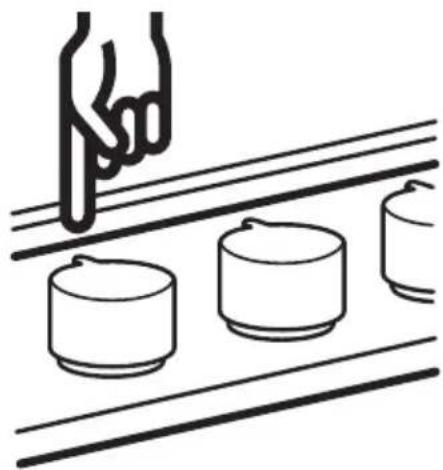

Alle knoppen moeten in gesloten stand staan.

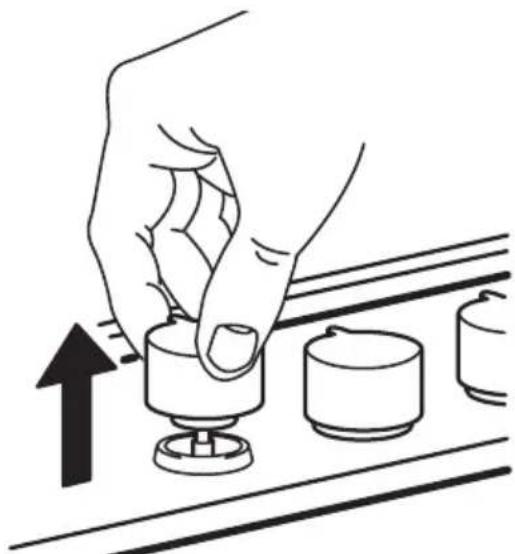

1. Trek elke knop van de kookplaat naar boven en berg ze na verwijdering samen op.

1. Neem de kit met de nieuwe knoppen, die in het bovenste deel van de verpakking zit en haal de nieuwe knoppen uit de plastic zak.

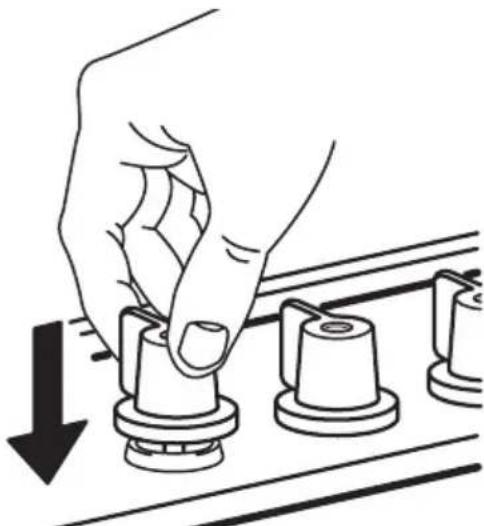

1. Duw elke knop op de as van de klep tot hij niet verder kan (er kan een vonk overspringen).

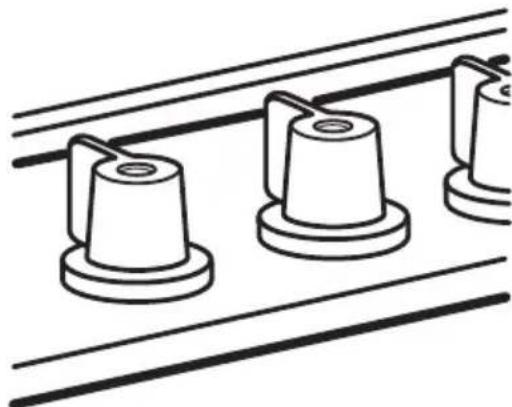

1. Zorg ervoor dat alle knoppen op de juiste plaats zitten.

1. Controleer of de knoppen correct geïnstalleerd zijn door elke brander apart in te schakelen.

Milieu

Verpakking

• Het verpakkingsmateriaal is 100% recyclebaar, zoals wordt aangegeven door het symbool (

Producten

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA). Door ervoor te zorgen dat dit product op de juiste wijze als afval wordt verwerkt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid van mensen te voorkomen.

Het symbool op het product of op de begeleidende documentatie bij het product geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden, maar naar een speciaal inzamelpunt voor recycling van elektrische en elektronische apparaten moet worden gebracht. Afdanken moet plaatsvinden in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor meer informatie over behandeling, terugwinning en recycling van huishoudelijke apparaten kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.

Verklaring van overeenstemming

• Deze kookplaat is ontworpen, vervaardigd en op de markt gebracht in overeenstemming met:
• de veiligheidsvereisten van de "Gasrichtlijn" 2009/142/EEG;
• de veiligheidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt);
• de beschermingsvoorschriften van de "EMC"-richtlijn 2004/108/EEG.
• Deze kookplaat (Klasse 3) is uitsluitend ontworpen voor de bereiding van voedsel. Elk ander gebruik (zoals het verwarmen van een ruimte) is oneigenlijk en gevaarlijk.

IKEA GARANTIE

Hoe lang is de IKEA garantie geldig?

Deze garantie is vijf (5) jaar geldig vanaf de oorspronkelijke datum van aankoop van uw apparaat bij IKEA, uitgezonderd indien uw apparaat het merk LAGAN draagt, dan is de garantieperiode van twee (2) jaar van toepassing. Uw origineel kassaticket is vereist. Als er tijdens de garantieperiode service tussenkomsten worden uitgevoerd, wordt de garantieperiode van het apparaat niet verlengd.

Welke apparatuur valt niet onder de vijf (5) jaar IKEA garantie?

De apparaten van het merk LAGAN en alle apparaten die gekocht zijn bij IKEA voor 1 augustus 2007.

Wie zal de service uitvoeren?

De erkende IKEA servicedienst zal zorgdragen voor de Dienstverlening via haar eigen netwerk of via het netwerk van erkende servicediensten.

Wat valt er onder de garantie?

De garantie dekt storingen van het apparaat, die veroorzaakt zijn door verkeerde constructie of materiaalfouten vanaf de aankoopdatum bij IKEA. Deze garantie is uitsluitend van toepassing bij huishoudelijk gebruik. De uitzonderingen worden onder het artikel "Wat is er niet gedekt door deze garantie?" gespecifieerd. Binnen de garantieperiode worden de kosten om de storing te verhelpen vergoed, d.w.z. reparaties, onderdelen, arbeidsloon en transport, op voorwaarde dat het apparaat toegankelijk is voor reparaties zonder speciale kosten. Op deze voorwaarden zijn de EG-richtlijnen (Nr. 99/44/EG) en de respectievelijke plaatselijke voorschriften van toepassing. Vervangen onderdelen worden eigendom van IKEA.

Wat zal IKEA doen om het probleem op te lossen?

De door IKEA aangestelde servicedienst zal het product onderzoeken en uitsluitend ter eigen beoordeling bepalen of het gedekt wordt door deze garantie.

Als het defect blijkt te zijn, zal de IKEA servicedienst of de erkende servicedienst via het eigen bedrijf, uitsluitend ter eigen beoordeling, ofwel het defecte product repareren of het vervangen door eenzelfde of een vergelijkbaar product.

Wat valt er niet onder deze garantie?

• Normale slijtage. Opzettelijke schade of schade door verwaarlozing, schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, foutieve installatie of aansluiting op een verkeerd voltage, schade veroorzaakt door chemische of elektrochemische reactie, roest, corrosie of waterschade, schade veroorzaakt door overmatig kalkgehalte van de watertoevoer, schade veroorzaakt door abnormale omgevingsomstandigheden.
• Verbruiksonderdelen, inclusief batterijen en lampjes.
• Niet-functionele en decoratieve onderdelen die geen invloed hebben op het normale gebruik van het apparaat, inclusief eventuele krassen en mogelijke kleurverschillen.
• Onvoorziene schade veroorzaakt door vreemde voorwerpen of stoffen en het reinigen of deblokkeren van filters, afvoersystemen of wasmiddellades. Schade aan de volgende onderdelen: glaskeramiek, accessoires, servieskorven en bestekmandjes, aanvoer- en afvoerpijpen, afdichtingen, lampen en lampenkapjes, schermen, knoppen, behuizingen en gedeeltes van behuizingen, tenzij bewezen is dat de schade te wijten is aan een productiefout.
• Gevallen waarbij geen storing

geconstateerd kon worden tijdens het bezoek van een technicus.

• Reparaties die niet zijn uitgevoerd door onze aangestelde servicediensten en/of een erkende contractuele servicepartner of wanneer er niet-originele onderdelen gebruikt zijn.
• Reparaties die veroorzaakt zijn door installatie die verkeerd of niet in overeenstemming met de installatie-instructies zijn uitgevoerd.
• Het gebruik van het apparaat in niet-huishoudelijke omgeving, d.w.z. professioneel gebruik.
• Transportschade. Indien een klant het product zelf voor of naar zijn of haar woning of naar een ander adres transporteert, is IKEA niet aansprakelijk voor schade die optreedt tijdens het transport. Als het product echter door IKEA wordt afgeleverd op het door de klant opgegeven adres, dan worden schade aan het product die tijdens deze levering ontstaat wel gedekt door IKEA.
• De installatiekosten voor het installeren van het IKEA-apparaat. Als een IKEA servicedienst of een erkende servicepartner het apparaat echter repareert of vervangt onder de voorwaarden van deze garantie, dan zal de servicedienst of de erkende servicepartner het gerepareerde of vervangende apparaat indien nodig opnieuw installeren.

Deze beperkingen zijn niet van toepassing op foutloze werkzaamheden uitgevoerd door een gekwalificeerde specialist met gebruik van originele onderdelen teneinde het apparaat aan te passen aan de technische veiligheidsspecificaties van een ander EG-land.

Hoe de landelijke wetten van toepassing zijn

Deze IKEA garantie verleent u specifieke wettelijke rechten, welke met de eigen lokale wetgeving overeenstemmen of deze

overstijgen, die variëren van land tot land. Deze omstandigheden beperken geenszins consumentenrechten die onder de plaatselijke wetgeving vallen.

Gebied van geldigheid

Voor apparaten die in een EU-lidstaat zijn aangeschaft en meegenomen worden naar een ander EU-lidstaat, zal de Dienstverlening uitgevoerd worden in het kader van de garantievoorwaarden die in het nieuwe land gebruikelijk zijn. Een verplichting om diensten te verlenen in het kader van de garantie bestaat uitsluitend als het apparaat voldoet aan en geïnstalleerd is in overeenstemming met:

• de technische specificaties van het land waarin aanspraak gemaakt wordt op de garantie;
• de Montage-instructies en de Veiligheidsinformatie uit de Gebruiksaanwijzing.

De speciale KLANTENSERVICE voor IKEA-apparaten

Aarzel niet om contact op te nemen met een door IKEA erkende Klantenservice:

• Een claim in te dienen onder deze garantie
• Verduidelijking te vragen in verband met de installatie van het IKEA apparaat in de daarvoor bestemde IKEA keukenmeubels
• Verduidelijking te vragen in verband met de functies van de IKEA apparaten. Om u beter van dienst te kunnen zijn, leest u best eerst de installatie-instructies en de gebruiksaanwijzing zorgvuldig alvorens ons te contacteren.

Hoe u ons kunt bereiken als u hulp nodig hebt

Op de laatste pagina van deze instructies vindt u de volledige lijst van alle door IKEA erkende Klantenservices met hun overeenkomstig telefoonnummer.

Om u sneller van dienst te kunnen zijn, adviseren wij u de specifieke telefoonnummers in de handleiding te gebruiken. Vermeld altijd de nummers die vermeld staan in het boekje van het specifieke apparaat waarvoor u assistentie wilt. Vermeld ook het IKEA artikelnummer (bestaande uit 8 cijfers) en het servicenummer bestaande uit 12 cijfers dat op het typeplaatje van uw apparaat staat.

BEWAAR DE KASSABON!

Het is uw bewijs van aankoop en is ook nodig om de geldigheid van de garantie aan te tonen. Op de kassabon is ook de IKEA naam en het artikelnummer (8 cijfers) van elk door u aangeschaft apparaat vermeld.

Extra hulp nodig?

Voor alle bijkomende vragen die niet bij de Dienst na-verkoop van uw toestellen horen, neem contact op met het call center van uw IKEA winkel. Wij adviseren u de documentatie die bij het apparaat wordt geleverd zorgvuldig door te lezen voordat u contact met ons opneemt.

BELGIË - BELGIQUE - BELGIEN

Openingstijd: Maandag - Vrijdag 8.00 - 20.00

en gebruikelijke belkosten

Openingstijd: Maandag t/m - Vrijdag 8.00 - 20.00

Zaterdag 9.00 - 20.00

Zondag gesloten

NOORWEGEN

Telefoonnummer: 23500112

Tarief: Lokaal tarief

Openingstijden: Maandag - vrijdag 8.00 - 20.00

OOSTENRIJK
