Produkttyp	Espressomaschine mit Dampfdüse
Marke	Atrium
Modell	ES 175
Stromversorgung	230 V ~ 50 Hz
Leistung	ca. 1000 W
Wassertank	Abnehmbar, mit Füllstandsanzeige
Druckschalter	READY-Anzeige für erreichte Temperatur
Funktionen	Espresso, Cappuccino, Heißwasser
Warmhalteplatte	Für Tassen, oben
Filterträger	Mit speziellem Hebel, für 1 oder 2 Tassen
Dampfdüse	Drehbar, zum Aufschäumen von Milch
Sicherheit	Überlaufschutz mit roter Schwimmerkugel
Wartung	Regelmäßige Reinigung der Zubehörteile mit Seifenwasser, Spülen der Dampfdüse nach Gebrauch
Garantie	24 Monate ab Kaufdatum
Abmessungen (ca.)	30 x 25 x 30 cm
Gewicht (ca.)	5 kg

Häufig gestellte Fragen - ES 175 Atrium

Wie bereite ich einen Espresso mit dem Atrium ES 175 zu?

Füllen Sie den Wassertank, setzen Sie den Filter (1 oder 2 Tassen) in den Filterträger ein, geben Sie gemahlenen Kaffee hinzu und drücken Sie leicht an. Schalten Sie das Gerät ein (Taste O/I), warten Sie, bis die READY-Leuchte erlischt, und drehen Sie den Funktionswahlschalter auf das Tassensymbol. Der Espresso läuft. Stoppen Sie mit dem Wahlschalter auf O.

Wie mache ich einen Cappuccino?

Bereiten Sie zuerst einen Espresso zu. Drehen Sie die Dampfdüse nach außen, füllen Sie ein Gefäß zu 1/3 mit kalter Milch, drücken Sie die Dampftaste, tauchen Sie die Düse unter die Milchoberfläche und drehen Sie den Wahlschalter auf Dampf. Bewegen Sie das Gefäß auf und ab, bis Schaum entsteht. Stoppen Sie und gießen Sie den Schaum über den Espresso.

Wie erhalte ich heißes Wasser mit der Maschine?

Schalten Sie das Gerät ein, drehen Sie den Dampfknopf auf das Flüssigkeitssymbol, stellen Sie ein Gefäß unter die Düse, warten Sie, bis die READY-Leuchte erlischt, und drehen Sie dann den Wahlschalter auf Dampf, um heißes Wasser fließen zu lassen.

Warum fließt der Kaffee nicht oder nur langsam?

Der gemahlene Kaffee kann zu fein oder zu fest gedrückt sein. Verwenden Sie eine geeignete Mahlung und drücken Sie leicht an. Überprüfen Sie auch, ob der Filterträger richtig befestigt ist und der Filter nicht verstopft ist. Reinigen Sie regelmäßig die Löcher des Filters mit einer Bürste.

Wie reinige ich die Dampfdüse nach Gebrauch?

Wischen Sie die Düse sofort nach Gebrauch mit einem feuchten Tuch ab. Bei eingetrockneten Ablagerungen lassen Sie die Spitze über Nacht in Wasser einweichen. Sie können auch Dampf in ein Gefäß mit Wasser leiten, um zu entkalken.

Was bedeutet die READY-Leuchte?

Die READY-Leuchte (links vom Wahlschalter) leuchtet auf, wenn das Gerät heizt. Sie erlischt, wenn die Wassertemperatur erreicht ist. Wenn sie während des Bezugs wieder aufleuchtet, warten Sie, bis sie wieder erlischt, bevor Sie fortfahren.

Wie entkalke ich die Maschine?

Die Anleitung gibt keine spezifische Entkalkung vor, aber es wird empfohlen, alle 2-3 Monate ein Entkalkungsmittel für Kaffeemaschinen zu verwenden. Füllen Sie den Tank mit der Lösung, lassen Sie heißes Wasser ohne Kaffee durchlaufen und spülen Sie dann gründlich mit klarem Wasser nach.

Was tun, wenn die Maschine nicht angeht?

Überprüfen Sie, ob die Steckdose funktioniert und ob der Ein/Aus-Schalter (O/I) auf I steht. Stellen Sie sicher, dass der Wassertank richtig positioniert ist. Wenn nichts passiert, wenden Sie sich an den Kundendienst.

Wie leere ich die Auffangschale?

Die Auffangschale (14) befindet sich vorne. Eine rote Schwimmerkugel zeigt den Füllstand an. Zum Entleeren nehmen Sie die Schale vollständig heraus und heben den Rost an. Reinigen Sie sie regelmäßig mit Seifenwasser.

Kann ich Pads oder normalen gemahlenen Kaffee verwenden?

Der Atrium ES 175 ist für normalen gemahlenen Kaffee ausgelegt. Verwenden Sie die mitgelieferten Filter (1 oder 2 Tassen). Pads sind nicht kompatibel.

BEDIENUNGSANLEITUNG ES 175 Atrium

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie Instrucciones de servicio/Garantía • Manual de instruções/Garantia Istruzioni per l'uso/Garanzia • Instruction Manual/Guarantee Instrukcja obsługi/Gwarancja • Návod k použití/Záruka Руководство по эксплуатации/Гарантия Οδηγίες Χειρισμών/Εγγύηση • Kullanma kılavuzu/ Garanti

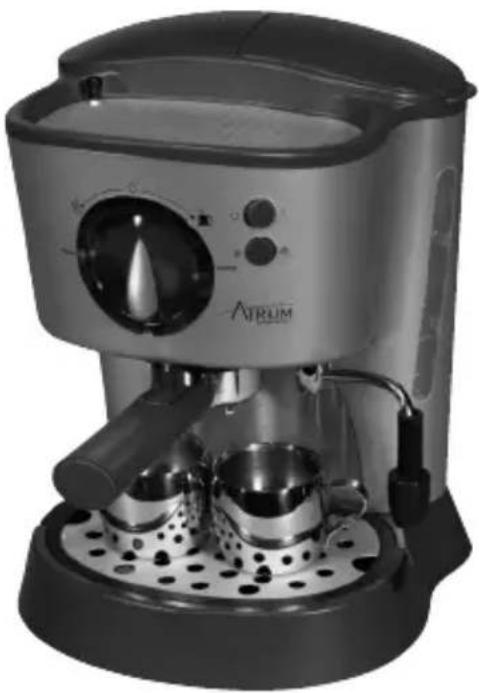

Espressoautomat

Espressoautomaat • Machine automatique à expresso Máquina de hacer espresso • Máquina para Bicas Macchina per caffè espresso • Espresso Machine Automat do espresso • Kávovar pro přípravu espresa Еспрессо-автомат • Аутóματη συσκευή για kaфё Espresso Espresso makinesi

Garantie ....Seite 7

NL Overzicht bedieningselementen....Pagina 3

Übersicht der Bedienelemente

1. Tank Öffnung
2. Wärmplatte
3. Funktionswahlschalter
4. Kontrollleuchte POWER
5. Kontrollleuchte READY
6. Ein/Aus (O/I) Schalter
7. Wasser bzw. Dampf Schalter

8. Dampfdüse

9. Wasserstandsskala

10. Filterhalter
11. Spezialhebel
12. Filter klein (1 Tasse)
13. Filter groß (2 Tassen)
14. Abtropfwanne
15. Schwimmer

D

Allgemeine Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen. Nicht ins Wasser greifen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).
• Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sie bitte dafür, dass das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben.
• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden "Speziellen Sicherheitshinweise...".

Vor der Inbetriebnahme

Packen Sie die Espresso Maschine vorsichtig aus. Entnehmen Sie alles Zubehör und Verpackungsmaterial. Reinigen Sie das Zubehör in einem Spülbad. Lassen Sie bitte vor dem 1. Aufbrühen von Espresso 2-3 Durchgänge klares Wasser zur Reinigung durch das Gerät laufen. Wie unter Punkt 1 bis 8, "Zubereitung von Espresso" beschrieben, jedoch ohne Espressomehl.

Zubereitung von Espresso

1. Schließen sie das Gerät an eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz an.
2. Vergewissern Sie sich, dass der Ein/Aus Schalter (O/I) (6) in der Position O steht.
3. Legen Sie den Abtropfrost auf die Vertiefung der Abtropfwanne (14).

4. Öffnen Sie den Deckel und ziehen Sie den Wassertank am Griff heraus.

5. Füllen Sie die gewünschte Menge frisches klares Wasser in den Tank.

6. Lösen Sie den Filterhalter (10), indem Sie den Griff nach links (INSERT) drehen.
7. Legen Sie den Filter (12 oder 13) in den Filterhalter (10). Füllen Sie einen bis zwei gestrichene Messlöffel Kaffee ein. Verteilen Sie den Kaffee gleichmäßig und drücken Sie das Kaffeemehl leicht mit einem Messlöffel oder Drucklöffel an. Der Sinn des Festdrückens liegt eher darin, das Kaffeemehl gleichmäßig in der Kaffeeschale zu verteilen als es zusammenzupressen. Wir empfehlen einen flachen Oberflächenstampfer. Achten Sie darauf, dass der Filterhalter fest im Brühkopf sitzt.
8. Zum Vorwärmen Ihrer Espressotassen, können Sie diese auf die Wärmeplatte (2) über dem Brühkopf stellen.
9. Schalten Sie das Gerät mit der Ein/Aus Taste (O/I) (6) ein. Die Kontrollleuchten (4+5) rechts und links im Funktionsregler leuchten auf.
10. Hat das Wasser die gewünschte Temperatur erreicht, schaltet die Kontrollleuchte (5) auf der rechten Seite (READY) ab. Hinweis: Leuchtet die Kontrollleuchte vor Beendigung des Brühvorganges wieder auf, ist die Wassertemperatur nicht mehr hoch genug. Drehen Sie den Funktionswahlschalter (3) auf O und warten Sie bis die Leuchte wieder erlischt. Sie können dann mit der Espressozubereitung fortfahren.
11. Nehmen Sie die Espressotasse(n) von der Wärmplatte (2) und stellen Sie sie unter den Brühkopf.
12. Drehen Sie den Funktionsschalter (3) auf das Symbol das die Espressotasse zeigt.
13. Der fertige Espresso läuft jetzt in die Tasse(n).
14. Nach Beendigung des Brühvorganges drehen Sie den Funktionsschalter (3) bitte wieder in die O Position.
15. Schalten Sie das Gerät mit dem Ein/Aus Schalter (O/I) (6) aus.
16. Warten Sie nach dem Brühen einige Sekunden, bevor Sie den Filterhalter abnehmen. Drehen Sie den Griff des Filterhalters von rechts nach links. Vorsicht Druck! Um das verbrauchte Kaffeemehl zu entfernen, halten Sie den Filter unter Verwendung des Spezialhebels (11) am Griff in seiner Stellung. Drehen Sie den Filterhalter (10) um und klopfen Sie den verbrauchten Kaffeesatz aus. Entfernen Sie den Filterhalter (10) nach der Zubereitung von Espresso. So verlängern Sie die Lebensdauer der Gummidichtung im Brühkopf. Um weiteren Espresso zuzubereiten, füllen Sie die Kaffeeschale (12 oder 13) wieder mit Kaffeemehl und führen Sie den Brühvorgang, wie oben beschrieben durch.

Zubereitung von Cappuccino

Um Cappuccino zuzubereiten, müssen Sie zuerst Espresso zubereiten. Gehen Sie deshalb vor, wie unter Zubereitung von Espresso, Schritt 1 bis 13, beschrieben. Zum Aufschäumen der benötigten Milch gehen Sie bitte wie folgt vor.

1. Stellen Sie sicher, das der Funktionswahlschalter (3) in Position O steht.
2. Schwenken Sie die Dampfdüse (8) nach außen. So können Sie das

D

Auffanggefäß (bitte benutzen sie ein hitzebeständiges Gefäß) bequem unter die Düse stellen.

1. Füllen Sie das Gefäß zu 1/3 mit frischer kalter Milch. (warme, heiße oder alte Milch schäumt nicht).
2. Schalten Sie die Dampffunktionstaste (7) ein.
3. Tauchen Sie die Dampfdüse (8) knapp unter der Oberfläche der Milch in das Gefäß und drehen Sie den Funktionswahlschalter (3) nach links (Dampf Symbol).
4. Bewegen Sie das Auffanggefäß vorsichtig auf und nieder. Hat die Milch das gewünschte Volumen erreicht, können Sie die Milch noch weiter erhitzen, indem Sie die Dampfdüse (8) bis zum Boden des Auffanggefäßes führen. Bringen Sie die Milch nicht zum Kochen, da der Schaum dadurch zerfällt.
5. Drehen Sie den Funktionswahlschalter (3) wieder zur Position O und schalten Sie das Gerät mit dem Ein/Aus Schalter (O/I) (6) aus.
6. Löffeln Sie den Schaum in den Espresso. Fügen Sie flüssige Milch hinzu. Ein Cappuccino besteht in der Regel aus einem Drittel Kaffee, einem Drittel heißer Milch und einem Drittel geschäumter Milch.

Ihr Cappuccino ist nun fertig. Streuen Sie je nach Geschmack etwas Zimt oder Schokoladenpulver darauf.

Heißes Wasser

Sie können mit Ihrer Espresso Maschine ebenso leicht Tee, heiße Flüssigkeiten und Fleischbrühe zubereiten. Überprüfen Sie, das der Tank genügend frisches kaltes Wasser enthält.

1. Schalten Sie das Gerät mit dem Ein/Aus Schalter (O/I) (6) ein. Beide Kontrollleuchten (4+5) rechts und links vom Funktionswahlschalter leuchten auf.
2. Schalten Sie den Dampffunktionsknopf (7) auf das Flüssigkeitssymbol.
3. Schwenken Sie die Dampfdüse nach außen und stellen Sie ein hitzebeständiges Gefäß unter die Dampfdüse.
4. Erlischt die READY Kontrollleuchte (5), hat das Wasser die richtige Temperatur erreicht und Sie können den Funktionswahlschalter (3) nach links, zur Position Dampf, drehen.
5. Das heiße Wasser läuft jetzt in Ihr Gefäß.
6. Nach Beendigung des Vorgangs, drehen Sie bitte den Funktionswahlschalter (3) wieder zurück zur Position O und schalten Sie das Gerät mit dem Ein/Aus (O/I) (6) Schalter aus.

Reinigung

Nach dem Aufschäumen von Milch sollte die Dampfdüse sofort von Milchrückständen gereinigt werden.

Ist die Milch erst angetrocknet, wird es schwierig sie zu entfernen. Weichen Sie das Dampfröhrchen dann über Nacht in einem Gefäß mit Wasser ein, um den Milchbelag aufzuweichen. Geben Sie ein hitzebeständiges Gefäß mit Wasser unter

die Düse, so dass die Düse im Wasser eingetaucht ist. Drehen Sie dann den Funktionswahlschalter zur Position Dampf. Wischen Sie die Dampfdüse mit einem feuchten Tuch ab, um den Milchüberzug vor dem Verhärten zu entfernen. Der Wassertank, die Abtropfwanne, die Abtropfwannenabdeckung der Filter der Filterhalter und die Wärmplatte können von Hand im warmen Wasser Spülbad gereinigt werden. Verwenden Sie keine scharfen Reinigungsmittel. Waschen Sie die Teile regelmäßig.

Sollte die Perforierung des Filters verstopft sein, reinigen Sie ihn mit einer feinen weichen Bürste.

Waschen Sie nicht die Maschine.

Waschen Sie niemals Teile oder Zubehör in der Spülmaschine. Bitte nicht in den Geschirrspüler geben. Die Abtropfwanne Ihres Geräts verfügt über einen Überlaufschutz. Vorne in der Wanne befindet sich ein rot markierter "Schwimmer". Je mehr Wasser die Abtropfwanne enthält, um so höher steigt der Schwimmer. Zum Leeren können Sie die Abtropfwanne komplett entnehmen und den Gitteraufsatz abheben.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Service für unsere Haushaltsartikel und Unterhaltungselektronik

Zu technischen Fragen oder zur Bestellung von Verschleißteilen (soweit diese nicht vom Fachmann ausgewechselt werden müssen), wie z.B. Ersatzkannen, Staubsaugerfilterbeutel, Fernbedienung usw. können Sie sich, mit Angabe des Gerätetyps, an unsere Hotline-Adresse wenden:

[e-mail]

Interessieren Sie sich für weitere Bomann-Produkte? Besuchen Sie doch einmal unsere Homepage unter

www.bomann.de oder www.bomann.com

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 1000 Watt

Schutzklasse: I

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.
