BEDIENUNGSANLEITUNG RAID 6805E ADAPTEC

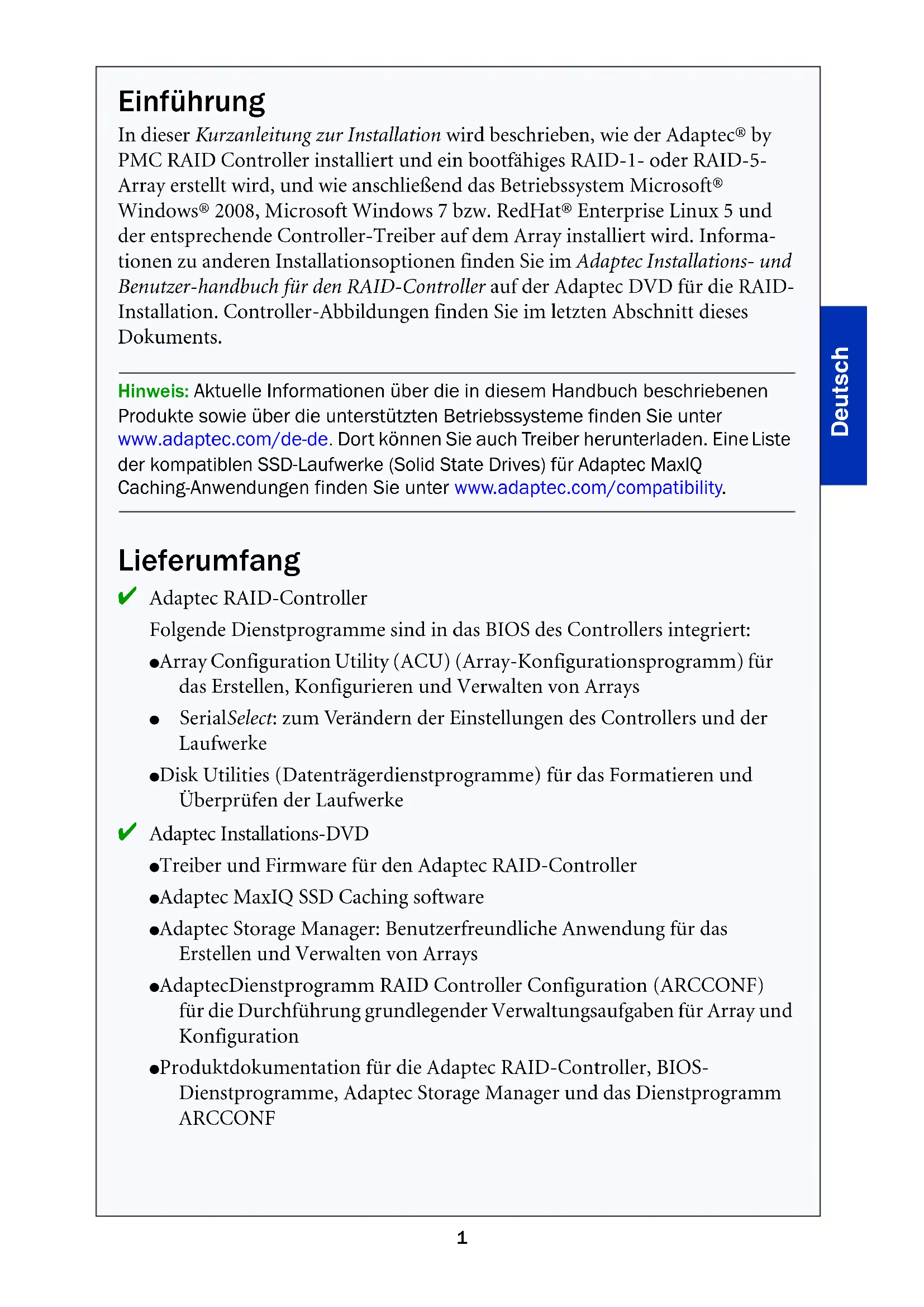

In dieser Kurzanleitung zur Installation wird beschreiben, wie der Adaptec® by PMC RAID Controller installiert und ein bootfähiges RAID-1- oder RAID-5-Array erstellt wird, und wie anschließend das Betriebssystem Microsoft® Windows® 2008, Microsoft Windows 7 bzw. RedHat® Enterprise Linux 5 und der entsprechende Controller-Treiber auf dem Array installiert wird. Informationen zu anderen Installationsoptionen finden Sie im Adaptec Installations- und Benutzer-handbuch für den RAID-Controller auf der Adaptec DVD für die RAID-Installation. Controller-Abbildungen finden Sie im letzten Abschnitt但这es Dokuments.

Hinweis: Aktuelle Informationen über die in thisem Handbuch beschrieben Produkte sowie über die Unterstützung Betriebssysteme finden Sie unter www.adaptec.com/de-de. Dort können Sie auch Treiber herunterlagen. Eine Listed der kompatiblen SSD-Laufwerke (Solid State Drives) für Adaptec MaxIQ Caching-Anwendungen finden Sie unter www.adaptec.com/compatibility.

Lieferumfang

Adaptec RAID-Controller

Folgende Dienstprogramme sind in das BIOS des Controllers integriert:

• Array Configuration Utility (ACU) (Array-Konfigurationsprogramm) für das Erstellen, Konfigurieren und Verwalten von Arrays
• SerialSelect: zum Verändern der Einstellungen des Controllers und der Laufwerke
• Disk Utilities (Datentragerdienstprogramme) für das Formatieren und Überprüfen der Laufwerke

Adaptec Installations-DVD

• Treiber und Firmware für den Adaptec RAID-Controller
  Adaptec MaxIQ SSD Caching software
  -Adaptec Storage Manager: Benutzerfreundliche Anwendung für das Erstellen und Verwalten von Arrays
  AdaptecDienstprogramm RAID Controller Configuration (ARCCONF) für die Durchführung grundlegender Verwaltungsaufgaben für Array und Konfiguration
• Produktdokumentation für die Adaptec RAID-Controller, BIOS-Dienstprogramme, Adaptec Storage Manager und das Dienstprogramm ARCCONF

Kabel (Art und Anzahl hangen vom Controller ab; Kabel sind nur im Lieferungang von Adaptec Adaptec Kit-Produkten, aber nicht von einzelnen Adaptec-Produkten enthalten)
Low-Profile-Montageschiene (hängt vom Controller ab)
✓ Kurzanleitung zur Installation (dieses Dokument)

Schritt 1 Installation des Controllers

Vorsicht: Elektrostatice Entladungen können den Controller beschädigen. Treffen Sie geeignete Maßnahmen gegen elektrostatice Entladungen, um zu verhindern, dass der Controller statischer Ladung ausgesetzt wird.

a Wenn Sie einen LP-Controller und ein LP-Computergebnisse haben, ersetzen Sie die Original-Standard-Montageschiene durch die Low-Profile-Montageschiene, die im Controller-Kit enthalten ist.
b Schalten Sie den Computer aus und trennen Sie das Netzkabel vom Stromnetz.
c Öffnen Sie das Gehäuse. Weitere Anweisungen finden Sie bei Bedarf in der Dokumentation des Herstellers.
d Stecken Sie den Controller in einen freien, mit dem Controller kompatiblen PCIe-Steckplatz und befestigen Sie die Montageschiene des Controllers am Gehäuse.
e Optional - Verbinden Sie das LED-Kabel des Computers zur Anzeige der Laufwerkaktivität mit dem entsprechenden LED-Anschluss des Controllers (nicht bei allen Modellen vorhanden). Verbinden Sie den positiven Anschluss mit Pin 1.
f Optional - Verbinden Sie den I2C-Anschluss des Controllers (nicht bei allen Modellen vorhanden) mit einem I2C-Anschluss an einer internen SAS-Backplane oder an einem SAS-Gehäuse. Verwenden Sie ein I2C-Kabel (normalerweise im Lieferumfang der Backplane enthalten).
g Installieren Sie alle internen Festplatten bzw. SSD-Laufwerke und schlieben Sie diese mithilfe der entsprechenden Kabel an. Schlieben Sie dann das Computergehause.

Hinweis: Um ein RAID 1 zu bauen, müssen Sie mindestens zwei Festplattenlaufwerke installieren. Um ein RAID 5 zu bauen,.musten Sie mindestens drei Festplattenlaufwerke installieren.

h Schließen Sie die externen Kabel und Festplattenlaufwerke bzw. SSD-Laufwerke an den Controller an.

• Schreiben Sie kein Kabel an den Controller an, bevor das andere Ende des Kabels nicht an mindestens ein Laufwerk angeschlossen wurde. Andernfalls führt dies ggf. zu einem instabilen Betrieb.

• Verwenden Sie qualitativ hochwertige Kabel - Kabel minderer Qualität beeinträchtigen die Zuverlösigkeit.

Schritt 2 Erstellen eines RAID-Arrays

Hier werden RAID 1- und RAID 5-Arrays als Beispiel verwendet. Erstellen Sie ein RAID 1-Array, wenn Ihr Controller RAID 5 nicht unterstützt. Sie können auf dieselbe Weise auch ein Array mit einem anderen RAID-Level erstellen.

a Schalten Sie den Computer ein und drücken Sie Ctrl+A, um das BIOS-gestützte Konfigurationsdienstprogramm zu starten. Daraufhin wird das Fenster Menu Options (Menüoptionen) angezeigt.

Hinweis: Wenn Sie mehrere Controller desselben Typs installiert haben, wahlen Sie ihren Controller aus und drucken dann die Eingabetaste.

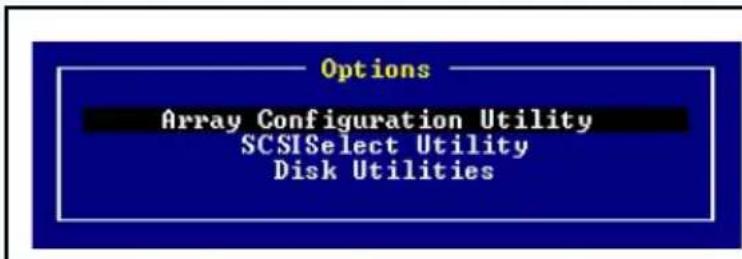

b Wahlen Sie Array Configuration Utility (Array-Konfigurationsdienstprogramm) und drücken Sie dann die Eingabetaste. Daraufhin wird das ACU-MENU angezeigt.

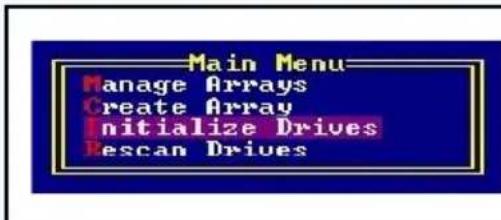

c Wahlen Sie die Option Initialize Drives (Laufwerke initialisieren) aus und drucken Sie dann die Eingabetaste.
d Wahlen Sie für ein RAID 5-Array mindestens drei Festplattenlaufwerke und für ein RAID 1-Array mindestens zwei Laufwerke aus. Für jedem ausgewählte Laufwerk drücken Sie nun Insert (Einfugen). Danach drücken Sie die Eingabetaste.
e Drücken Sie die Taste Y ( „Yes“ für Ja) und dann die Eingabetaste. Die ausgewählten Laufwerke werden initialisiert. Anschließend wird das ACU-MENU angezeigt.

Warning: Durch das Initialisieren der Festplattenlaufwerke werden alle Daten auf diesen Laufwerken gelöscht. Sichern Sie alle Daten, die nicht verloren gehen dürfen, bevor Sie die Festplattenlaufwerke initialisieren.

f Wahlen Sie die Option Create Array (Arrayistani) und drucken Sie dann die Eingabetaste.
g Wahlen Sie die soeben initialisierten Festplattenlaufwerke aus, indem Sie bei jedem dieser Laufwerke auf Insert (Einfugen). Drücken Sie dann die Eingabetaste.
h Machen Sie im Bildschirm Array Properties (Array-Eigenschaften) folgende.
Eingaben:

Array-Type (Array-Typ)	Wählen Sie RAID 5 oder RAID 1 aus und drücken Sie dann die Eingabetaste.
Array Label (Array-Bezeichnung)	Geben Sie einen Namein ein und drücken Sie dann Enter.
Array Size (Array-Größe)	Drücken Sie die Eingabetaste und drücken Sie dann erneut die Eingabetaste, um die Standard-Granularität an GB zu verwenden.
Stripe Size (Stripe-Größe)	Drücken Sie die Eingabetaste, um die Standard-einstellung (256 KB) zu verwenden.
Read Caching (Lese-Caching)	Drücken Sie die Eingabetaste, um die Standard-einstellung (Yes) zu verwenden.
Write Caching (Schreib-Caching)	Drücken Sie die Eingabetaste, um die Standard-einstellung (Enable always [Immer aktivieren]) zu verwenden.
Create RAID via (RAID erstellen über)	Drücken Sie die Eingabetaste, um die Standard-einstellung (Build/Verify [Erstellen/Prüfen]) zu verwenden.
[Done] (Fertig) Drücken Sie Enter.

i Wenn eine Cache-Warmmeldung angezeigt wird, geben Sie Y ein.
J Wenn das Array erstellt ist, wird eine Nachricht angezeigt, dass das Array jetzt verwendet werden kann. Drücken Sie eine beliebige Taste, um in das ACU-MENU zurückzukehren.

Hinweis: Sie können das Array jetzt bereits verwenden; die Leistung ist jedoch noch reduziert, bis der Erstellungsprozess vollendet ist.

k Drücken Sie die Taste Esc, bis der Bildschirm Exit Utility (Dienstprogramm beenden) angezeigt wird.

1 Wahlen Sie Yes (Ja) aus und drücken Sie dann die Eingabetaste. Der Computer wird neu gestartet.

Schritt 3 Einrichten der Startsequenz

Das Verfahren für den Zugriff auf das BIOS Setup-Programm und die Einstellung der Startsequenz hangt vom jeweiligen Computerhersteller ab. Konsultieren Sie die Anweisungen, die zu Ihr dem Computer gehoren. Meist sind folgende oder ähnliche Schritte durchzuführen:

a Drücken Sie während des Startvorgangs die entsprechende Tastenkombination (zum Beispiel <F2> , <F1> , <DEL> [Entfernen]), um auf das BIOS Setup-Programm zuzugreifen.
b Rufen Sie das betreffende Menu auf, um die Startsequenz einzurichten. Setzen Sie das DVD-Laufwerk an die ersten Stelle - nur dann konnen Sie Schritt 4 auf Seite 5 durchführren.
c Rufen Sie das betreffende Menu auf, um die Boot-Priorität für Festplattenlaufwerke einzustellen. Setzen Sie den Adaptec RAID Controller in dieser Sequenz an die ersten Stelle.
d Speichern Sie die Änderungen, verlassen Sie das Setup-Programm und starten Sie den Computer neu.

Schritt 4 Erstellen der Treiberiskette (nur für Linux)

a Starten Sie den Computer und legen Sie danach die Adaptec RAID Installations-DVD ein, um von ihr zu booten.
b Klichen Sie auf Create Driver Disk (Treiberiskette erstellen) und wahlen Sie dann die von Ihnen verwendete Version des Betriebssystems Red Hat Linux aus.
c Wahlen Sie den entsprechenden Buchstaben des Diskettenlaufwerks und dann die gewünschte Formatierung aus. Eine vollständige Formatierung benötigen Sie nur dann, wenn die Diskette unformatiert ist.
d Legen Sie die Diskette ein, und klichen Sie auf OK. Der Computer erstellt daraufufhinn die Treiberdiskette.
e Entfernen Sie die Treiberiskette und beschreiben Sie diese.
f Fahren Sie mit der Installation des Betriebssystems und des Controller-Treibers fort, wie in Schritt 5 beschreiben. Wenn Ihr Betriebssystem in Schritt 5 nicht aufgelistet ist, konsultieren Sieitte das Adaptec RAID-Controller Installations- und Benutzerhandbuch auf der Adaptec Installations-DVD.

Schritt 5 Installation des Controller-Treibers auf dem Betriebssystem

Windows 2008, Windows 7

Informationen zu Windows 2003 bzw. Windows Vista finden Sie im Adaptive RAID-Controller Installations- und Benutzerhandbuch auf der Adaptive Installations-DVD.

a Legen Sie die Windows-CD ein und starten Sie den Computer neu.
b Starten Sie die Windows-Installation entsprechend den Anweisungen auf dem Bildschirm.
c Wahlen Sie Load Driver (Treiber laden), wenn Sie aufgefordert werden, den Pfad von Windows anzugegeben.
d Legen Sie die Adaptec Installations-DVD ein, suchen Sie den Treiber auf der DVD, und klichen Sie auf OK.
e Drucken Sie auf Next (Weiter), sobald der Treiber befinden wurde.

Hinweis: Bei Controllern der Adaptec Serie 6 wird möglicherweise die Meldung "No drives were found" (Keine Treiber gefunden) angezeigt. Wiederholen Sie die Schritte c und d, (ohne die DVD erneut einzulegen) sowie Schritt e. Beim zweiten Versuch wird der Treiber erfolgreich geladen.

f Klichen Sie nochmals auf Next (Weiter), um die Standardpartitionskonfiguration zu akzeptieren, oder schlagen Sie in Ihrer Windows-Dokumentation nach, wie Sie Partitionen manuell konfigurieren können.
g Schließen Sie die Installation entsprechend den Anweisungen auf dem Bildschirm ab.

Red Hat Enterprise Linux 5

Informationen zu Red Hat 6 und anderen Linux-Versionen finden Sie im Adaptec RAID-Controller Installations- und Benutzerhandbuch auf der Adaptec Installations-DVD.

a Legen Sie die ersten Red Hat Installations-CD ein.
b Starten Sie den Computer neu.
c Wenn der Red Hat-Begrüfungsbildschirm angezeigt wird, geben Sie an der Eingabeaufforderung linux dd Aufforderung.
d Legen Sie bei Aufforderung die Treiberiskette ein, und wahlen Sie OK.
e Folgen Sie den Aufforderungen zum Einrichten der von Ihnen gewürschten Umgebung.

f Wenn Sie andere Geräte von Drittherstellern installieren wollen, installieren Sie diese jetzt. Andernfalls wahlen Sie Done (Fertig).
±bg Setzen Sie die Linux-Installation entsprechend den Red Hat-Anweisungen fort.

Schritt 6 Installation des Adaptec Storage Manager

Vor der Installation des Adaptec Storage Manager mussen Sie sicherstellen, dass Sie mit Administrator- bzw. Root-Rechten angemeldet sind. Alle kundenspezifisch angepassten Dateien, die Sie in früheren Versionen erstellt haben, werden gespeichert und im Upgrade verwendet.

Installation unter Windows

a Legen Sie die Adaptec Installations-DV D ein. Wahlen Sie im DVD-Menu Install Adaptec Storage Manager (Adaptec Storage Manager installieren). Der Installationsassistent wird gestartet. (Falls er nicht startet, wahren Sie Browse the CD (DVD durchsuchen), und klichen Sie dann auf Autorun.)
b Schreiben Sie die Installation entsprechend den Anweisungen auf dem Bildschirm ab. Wenn Sie aufgefordert werden, SNMP (Simple Network Management Protocol) zu installieren, installieren Sie diesen Protokoll nicht; es sei dess, bei denen besteht eine spezifische Anforderung davon, dass Adaptec Storage Manager mit SNMP Gets und Traps/arbeitet.

Installation unter Linux

Unter Linux enthalt Adaptec Storage Manager die Umgebung Java Runtime Environment (JRE).

a Legen Sie die Adaptec Installations-DVD ein.
b Mounten Sie die Adaptec Installations-DVD: mount /dev/cdrom /mnt/cdrom
c Wechseln Sie in das Manager-Verzeichnis: cd /mnt/cdrom/ASMCD/linux/manager
d Extrahieren Sie das RPM-Paket und installieren Sie es: rpm --install./StorMan*.rpm
e Deaktivieren Sie die Adaptec Installations-DVD: umount /mnt/cdrom

Weitere Informationen

Weitere Informationen über Adaptec RAID-Controller, Spezifikationen und Updates finden Sie unter www.adaptec.com/de-de.

Weitere Einzelheiten zu den in dieser Kurzanleitung zur Installation beschrieben Controllern finden Sie in den folgenden Dokumenten:

-Readme - Textdateien befinden sich auf der Adaptec Installations-DVD.
These Dateien enthalten die aktuellsten technischen Informationen.

• Adaptec RAID Controller Installations- und Benutzerhandbuch - PDF-Datei auf der Adaptec Installations-DVD. Es enthalt umfassende Informationen über Installation und Konfiguration des Controllers und der angeschlossenen Geräte.
• Adaptec Storage Manager Benutzerhandbuch - PDF-Datei auf der Adaptec Installations-DVD. Sie enthalt umfassende Informationen über Installation und Verwendung von Adaptec Storage Manager.
• Benutzerhandbuch für das Befehlszeilen-Dienstprogramm (Command Line Utility User's Guide) - PDF-Datei auf der Adaptec Installations-DVD. Sie enthalt umfassende Informationen über die Verwendung von ARCCONF.
• Adaptec Storage Manager Online-Hilfe - Adaptec Storage Manager enthalt eine integrierte Online-Hilfe mit Einzelheiten zur Erstellung und Verwaltung von Arrays mit Adaptec Storage Manager.
