BEDIENUNGSANLEITUNG RAID 6405E ADAPTEC

mount /dev/cdrom /mnt/cdrom c Change to the manager directory: cd /mnt/cdrom/ASMCD/linux/manager d Extract the RPM package and install it: rpm --install./StorMan*.rpm e Unmount the Adaptec Installation DVD: umount /mnt/cdrom More Information For more information about Adaptec RAID controllers, specifications, and updates, visit www.adaptec.com. To find detailed information about the controllers described in this Quick Start Guide, refer to these documents: ● Readme—Text files located on the Adaptec Installation DVD. These files provide late-breaking technical information. ● Adaptec RAID Controllers Installation and User’s Guide—PDF file located on the Adaptec Installation DVD. It provides complete information on how to install and configure your controller and attach devices. ● Adaptec Storage Manager User’s Guide—PDF file located on the Adaptec Installation DVD. It provides complete information on how to install and use Adaptec Storage Manager. ● Command Line Utility User’s Guide—PDF file located on the Adaptec Installation DVD. It provides complete information on how to use ARCCONF. ● Adaptec Storage Manager Online Help—Adaptec Storage Manager includes embedded online Help that describes how to use Adaptec Storage Manager to create and manage arrays.1 Deutsch Einführung In dieser Kurzanleitung zur Installation wird beschrieben, wie der Adaptec® by PMC RAID Controller installiert und ein bootfähiges RAID-1- oder RAID-5- Array erstellt wird, und wie anschließend das Betriebssystem Microsoft® Windows® 2008, Microsoft Windows 7 bzw. RedHat® Enterprise Linux 5 und der entsprechende Controller-Treiber auf dem Array installiert wird. Informa- tionen zu anderen Installationsoptionen finden Sie im Adaptec Installations- und Benutzer-handbuch für den RAID-Controller auf der Adaptec DVD für die RAID- Installation. Controller-Abbildungen finden Sie im letzten Abschnitt dieses Dokuments. Hinweis: Aktuelle Informationen über die in diesem Handbuch beschriebenen Produkte sowie über die unterstützten Betriebssysteme finden Sie unter www.adaptec.com/de-de . Dort können Sie auch Treiber herunterladen. Eine Liste der kompatiblen SSD-Laufwerke (Solid State Drives) für Adaptec MaxIQ Caching-Anwendungen finden Sie unter www.adaptec.com/compatibility. Lieferumfang

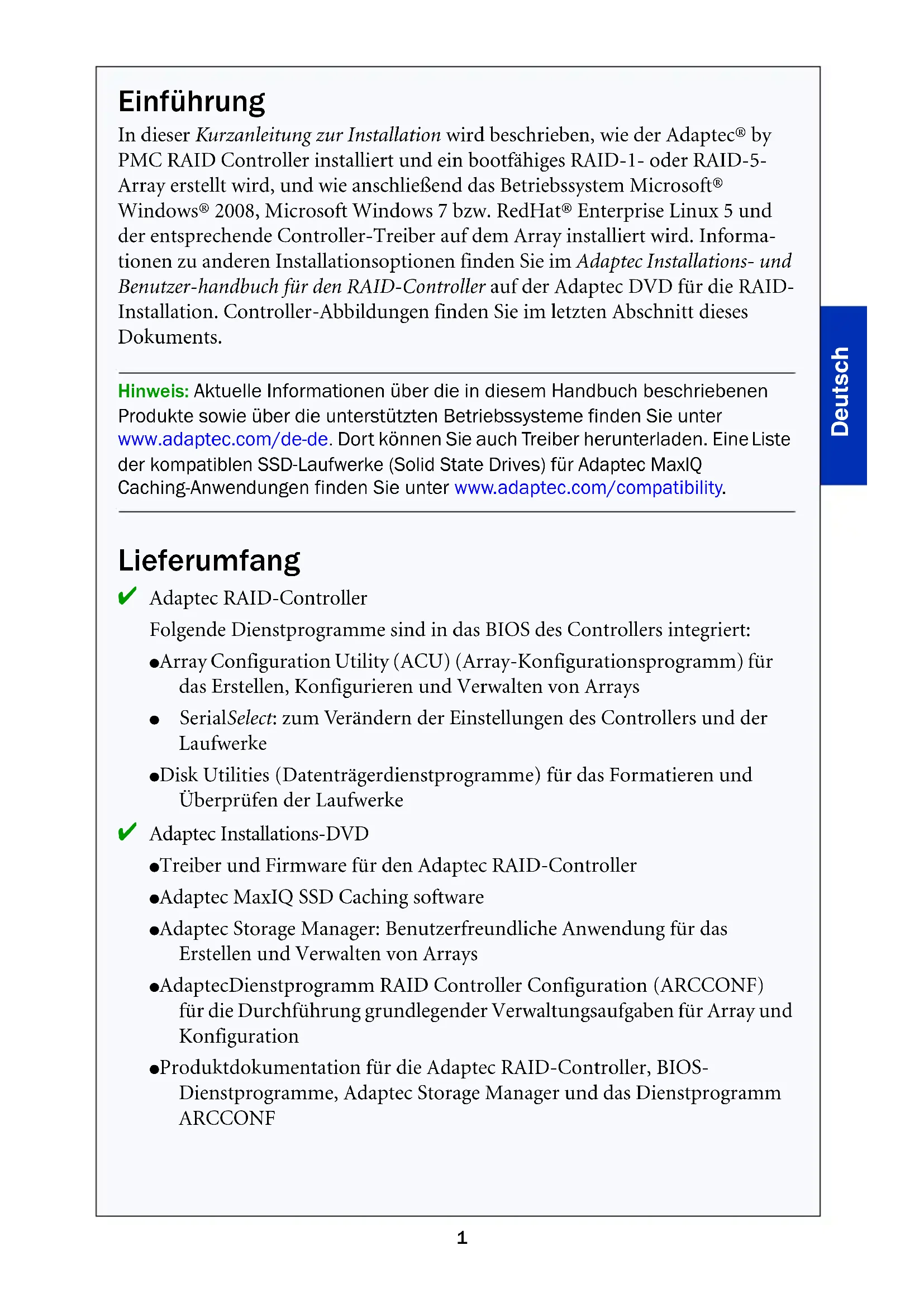

Adaptec RAID-Controller Folgende Dienstprogramme sind in das BIOS des Controllers integriert: ● Array Configuration Utility (ACU) (Array-Konfigurationsprogramm) für das Erstellen, Konfigurieren und Verwalten von Arrays ● SerialSelect: zum Verändern der Einstellungen des Controllers und der Laufwerke ● Disk Utilities (Datenträgerdienstprogramme) für das Formatieren und Überprüfen der Laufwerke

Adaptec Installations-DVD ● Treiber und Firmware für den Adaptec RAID-Controller● Adaptec MaxIQ SSD Caching software● Adaptec Storage Manager: Benutzerfreundliche Anwendung für das Erstellen und Verwalten von Arrays ● AdaptecDienstprogramm RAID Controller Configuration (ARCCONF) für die Durchführung grundlegender Verwaltungsaufgaben für Array und Konfiguration ● Produktdokumentation für die Adaptec RAID-Controller, BIOS- Dienstprogramme, Adaptec Storage Manager und das Dienstprogramm ARCCONF2

Kabel (Art und Anzahl hängen vom Controller ab; Kabel sind nur im Liefer- umgang von Adaptec Adaptec Kit-Produkten, aber nicht von einzelnen Adaptec-Produkten enthalten)

Low-Profile-Montageschiene (hängt vom Controller ab)

Kurzanleitung zur Installation (dieses Dokument) Schritt 1 Installation des Controllers Vorsicht: Elektrostatische Entladungen können den Controller beschädigen. Treffen Sie geeignete Maßnahmen gegen elektrostatische Entladungen, um zu verhindern, dass der Controller statischer Ladung ausgesetzt wird.

Wenn Sie einen LP-Controller und ein LP-Computergehäuse haben, ersetzen Sie die Original-Standard-Montageschiene durch die Low-Profile-Montage- schiene, die im Controller-Kit enthalten ist. b Schalten Sie den Computer aus und trennen Sie das Netzkabel vom Stromnetz. c Öffnen Sie das Gehäuse. Weitere Anweisungen finden Sie bei Bedarf in der Dokumentation des Herstellers. d Stecken Sie den Controller in einen freien, mit dem Controller kompatiblen PCIe-Steckplatz und befestigen Sie die Montageschiene des Controllers am Gehäuse. e Optional

Verbinden Sie das LED-Kabel des Computers zur Anzeige der Laufwerkaktivität mit dem entsprechenden LED-Anschluss des Controllers (nicht bei allen Modellen vorhanden). Verbinden Sie den positiven Anschluss mit Pin 1. f Optional

Verbinden Sie den I2C-Anschluss des Controllers (nicht bei allen Modellen vorhanden) mit einem I2C-Anschluss an einer internen SAS- Backplane oder an einem SAS-Gehäuse. Verwenden Sie ein I2C-Kabel (normalerweise im Lieferumfang der Backplane enthalten). g Installieren Sie alle internen Festplatten bzw. SSD-Laufwerke und schließen Sie diese mithilfe der entsprechenden Kabel an. Schließen Sie dann das Computergehäuse. Hinweis: Um ein RAID 1 zu bauen, müssen Sie mindestens zwei Festplatten- laufwerke installieren. Um ein RAID 5 zu bauen, müssen Sie mindestens drei Festplattenlaufwerke installieren.

Schließen Sie die externen Kabel und Festplattenlaufwerke bzw. SSD- Laufwerke an den Controller an.

Deutsch ● Schließen Sie kein Kabel an den Controller an, bevor das andere Ende des Kabels nicht an mindestens ein Laufwerk angeschlossen wurde. Andernfalls führt dies ggf. zu einem instabilen Betrieb. ● Verwenden Sie qualitativ hochwertige Kabel

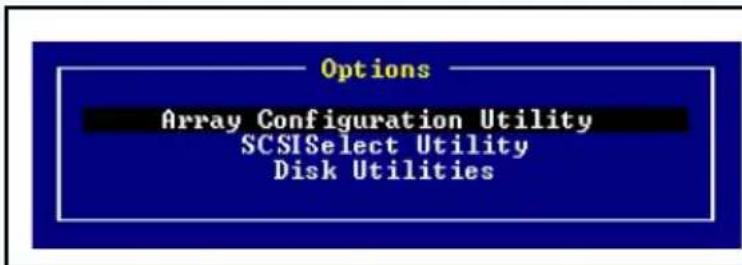

Kabel minderer Qualität beeinträchtigen die Zuverlässigkeit. Schritt 2 Erstellen eines RAID-Arrays Hier werden RAID 1- und RAID 5-Arrays als Beispiel verwendet. Erstellen Sie ein RAID 1-Array, wenn Ihr Controller RAID 5 nicht unterstützt. Sie können auf dieselbe Weise auch ein Array mit einem anderen RAID-Level erstellen. a Schalten Sie den Computer ein und drücken Sie Ctrl+A, um das BIOS- gestützte Konfigurationsdienstprogramm zu starten. Daraufhin wird das Fenster Menu Options (Menüoptionen) angezeigt. Hinweis: Wenn Sie mehrere Controller desselben Typs installiert haben, wählen Sie Ihren Controller aus und drücken dann die Eingabetaste.

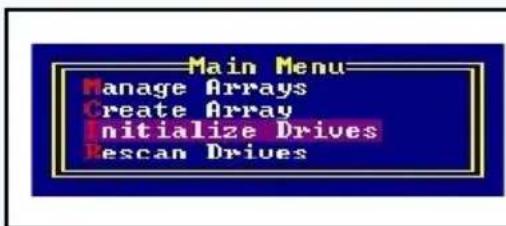

Wählen Sie Array Configuration Utility (Array-Konfigurationsdienst- programm) und drücken Sie dann die Eingabetaste. Daraufhin wird das ACU-Menü angezeigt. c Wählen Sie die Option Initialize Drives (Laufwerke initialisieren) aus und drücken Sie dann die Eingabetaste. d Wählen Sie für ein RAID 5-Array mindestens drei Festplattenlaufwerke und für ein RAID 1-Array mindestens zwei Laufwerke aus. Für jedes ausgewählte Laufwerk drücken Sie nun Insert (Einfügen). Danach drücken Sie die Eingabetaste. e Drücken Sie die Taste Y („Yes“ für Ja) und dann die Eingabetaste. Die ausgewählten Laufwerke werden initialisiert. Anschließend wird das ACU- Menü angezeigt.4 Warnung: Durch das Initialisieren der Festplattenlaufwerke werden alle Daten auf diesen Laufwerken gelöscht. Sichern Sie alle Daten, die nicht verloren gehen dürfen, bevor Sie die Festplattenlaufwerke initialisieren.

Wählen Sie die Option Create Array (Array erstellen) und drücken Sie dann die Eingabetaste. g Wählen Sie die soeben initialisierten Festplattenlaufwerke aus, indem Sie bei jedem dieser Laufwerke auf Insert (Einfügen). Drücken Sie dann die Eingabetaste. h Machen Sie im Bildschirm Array Properties (Array-Eigenschaften) folgende Eingaben: i Wenn eine Cache-Warnmeldung angezeigt wird, geben Sie Y ein. j Wenn das Array erstellt ist, wird eine Nachricht angezeigt, dass das Array jetzt verwendet werden kann. Drücken Sie eine beliebige Taste, um in das ACU- Menü zurückzukehren. Hinweis: Sie können das Array jetzt bereits verwenden; die Leistung ist jedoch noch reduziert, bis der Erstellungsprozess vollendet ist.

Drücken Sie die Taste Esc, bis der Bildschirm Exit Utility (Dienstprogramm beenden) angezeigt wird. Array-Type (Array-Typ) Wählen Sie RAID 5 oder RAID 1 aus und drücken Sie dann die Eingabetaste. Array Label (Array-Bezeichnung) Geben Sie einen Namen ein und drücken Sie dann Enter. Array Size (Array-Größe) Drücken Sie die Eingabetaste und drücken Sie dann erneut die Eingabetaste, um die Standard-Granularität an GB zu verwenden. Stripe Size (Stripe-Größe) Drücken Sie die Eingabetaste, um die Standard- einstellung (256 KB) zu verwenden. Read Caching (Lese-Caching) Drücken Sie die Eingabetaste, um die Standard- einstellung (Yes) zu verwenden. Write Caching (Schreib-Caching) Drücken Sie die Eingabetaste, um die Standard- einstellung (Enable always [Immer aktivieren]) zu verwenden. Create RAID via (RAID erstellen über) Drücken Sie die Eingabetaste, um die Standard- einstellung (Build/Verify [Erstellen/Prüfen]) zu verwenden. [Done] (Fertig) Drücken Sie Enter.5 Deutsch l Wählen Sie Ye s (Ja) aus und drücken Sie dann die Eingabetaste. Der Computer wird neu gestartet. Schritt 3 Einrichten der Startsequenz Das Verfahren für den Zugriff auf das BIOS Setup-Programm und die Einstel- lung der Startsequenz hängt vom jeweiligen Computerhersteller ab. Konsultieren Sie die Anweisungen, die zu Ihrem Computer gehören. Meist sind folgende oder ähnliche Schritte durchzuführen: a Drücken Sie während des Startvorgangs die entsprechende Tastenkombina- tion (zum Beispiel <F2>, <F1>, <DEL> [Entfernen]), um auf das BIOS Setup-Programm zuzugreifen. b Rufen Sie das betreffende Menü auf, um die Startsequenz einzurichten. Setzen Sie das DVD-Laufwerk an die erste Stelle

nur dann können Sie Schritt 4 auf Seite 5 durchführen. c Rufen Sie das betreffende Menü auf, um die Boot-Priorität für Festplatten- laufwerke einzustellen. Setzen Sie den Adaptec RAID Controller in dieser Sequenz an die erste Stelle. d Speichern Sie die Änderungen, verlassen Sie das Setup-Programm und starten Sie den Computer neu. Schritt 4 Erstellen der Treiberdiskette (nur für Linux) a Starten Sie den Computer und legen Sie danach die Adaptec RAID Installations-DVD ein, um von ihr zu booten. b Klicken Sie auf Create Driver Disk (Treiberdiskette erstellen) und wählen Sie dann die von Ihnen verwendete Version des Betriebssystems Red Hat Linux aus. c Wählen Sie den entsprechenden Buchstaben des Diskettenlaufwerks und dann die gewünschte Formatierung aus. Eine vollständige Formatierung benötigen Sie nur dann, wenn die Diskette unformatiert ist. d Legen Sie die Diskette ein, und klicken Sie auf OK. Der Computer erstellt daraufhin die Treiberdiskette. e Entfernen Sie die Treiberdiskette und beschriften Sie diese. f Fahren Sie mit der Installation des Betriebssystems und des Controller- Treibers fort, wie in Schritt 5 beschrieben. Wenn Ihr Betriebssystem in Schritt 5 nicht aufgelistet ist, konsultieren Sie bitte das Adaptec RAID-Controller Installations- und Benutzerhandbuch auf der Adaptec Installations-DVD.6 Schritt 5 Installation des Controller-Treibers auf dem Betriebssystem Windows 2008, Windows 7 Informationen zu Windows 2003 bzw. Windows Vista finden Sie im Adaptec RAID-Controller Installations- und Benutzerhandbuch auf der Adaptec Installations-DVD. a Legen Sie die Windows-CD ein und starten Sie den Computer neu. b Starten Sie die Windows-Installation entsprechend den Anweisungen auf dem Bildschirm. c Wählen Sie Load Driver (Treiber laden), wenn Sie aufgefordert werden, den Pfad von Windows anzugeben. d Legen Sie die Adaptec Installations-DVD ein, suchen Sie den Treiber auf der DVD, und klicken Sie auf OK. e Drücken Sie auf Next (Weiter), sobald der Treiber gefunden wurde. Hinweis: Bei Controllern der Adaptec Serie 6 wird möglicherweise die Meldung "No drives were found" (Keine Treiber gefunden) angezeigt. Wiederholen Sie die Schritte c und d, (ohne die DVD erneut einzulegen) sowie Schritt e. Beim zweiten Versuch wird der Treiber erfolgreich geladen.

Klicken Sie nochmals auf Next (Weiter), um die Standardpartitionskonfi- guration zu akzeptieren, oder schlagen Sie in Ihrer Windows-Dokumentation nach, wie Sie Partitionen manuell konfigurieren können. g Schließen Sie die Installation entsprechend den Anweisungen auf dem Bildschirm ab. Red Hat Enterprise Linux 5 Informationen zu Red Hat 6 und anderen Linux-Versionen finden Sie im Adaptec RAID-Controller Installations- und Benutzerhandbuch auf der Adaptec Installations-DVD. a Legen Sie die erste Red Hat Installations-CD ein. b Starten Sie den Computer neu. c Wenn der Red Hat-Begrüßungsbildschirm angezeigt wird, geben Sie an der Eingabeaufforderung linux dd Aufforderung. d Legen Sie bei Aufforderung die Treiberdiskette ein, und wählen Sie OK. e Folgen Sie den Aufforderungen zum Einrichten der von Ihnen gewünschten Umgebung.7 Deutsch f Wenn Sie andere Geräte von Drittherstellern installieren wollen, installieren Sie diese jetzt. Andernfalls wählen Sie Done (Fertig). g Setzen Sie die Linux-Installation entsprechend den Red Hat-Anweisungen fort. Schritt 6 Installation des Adaptec Storage Manager Vor der Installation des Adaptec Storage Manager müssen Sie sicherstellen, dass Sie mit Administrator- bzw. Root-Rechten angemeldet sind. Alle kundenspezi- fisch angepassten Dateien, die Sie in früheren Versionen erstellt haben, werden gespeichert und im Upgrade verwendet. Installation unter Windows a Legen Sie die Adaptec Installations-DV

ein. Wählen Sie im DVD-Menü Install Adaptec Storage Manager (Adaptec Storage Manager installieren). Der Installationsassistent wird gestartet. (Falls er nicht startet, wählen Sie Browse the CD (DVD durchsuchen), und klicken Sie dann auf Autorun.) b Schließen Sie die Installation entsprechend den Anweisungen auf dem Bildschirm ab. Wenn Sie aufgefordert werden, SNMP (Simple Network Management Protocol) zu installieren, installieren Sie dieses Protokoll nicht; es sei denn, bei Ihnen besteht eine spezifische Anforderung dafür, dass Adaptec Storage Manager mit SNMP Gets und Traps arbeitet. Installation unter Linux Unter Linux enthält Adaptec Storage Manager die Umgebung Java Runtime Environment (JRE). a Legen Sie die Adaptec Installations-DVD ein. b Mounten Sie die Adaptec Installations-DV

mount /dev/cdrom /mnt/cdrom c Wechseln Sie in das Manager-Verzeichnis: cd /mnt/cdrom/ASMCD/linux/manager d Extrahieren Sie das RPM-Paket und installieren Sie es: rpm --install./StorMan*.rpm e Deaktivieren Sie die Adaptec Installations-DVD: umount /mnt/cdrom8 Weitere Informationen Weitere Informationen über Adaptec RAID-Controller, Spezifikationen und Updates finden Sie unter www.adaptec.com/de-de. Weitere Einzelheiten zu den in dieser Kurzanleitung zur Installation beschrie- benen Controllern finden Sie in den folgenden Dokumenten: ● Readme

Textdateien befinden sich auf der Adaptec Installations-DVD. Diese Dateien enthalten die aktuellsten technischen Informationen. ● Adaptec RAID Controller Installations- und Benutzerhandbuch

PDF-Datei auf der Adaptec Installations-DVD. Es enthält umfassende Informationen über Installation und Konfiguration des Controllers und der angeschlossenen Geräte. ● Adaptec Storage Manager Benutzerhandbuch

PDF-Datei auf der Adaptec Installations-DVD. Sie enthält umfassende Informationen über Installation und Verwendung von Adaptec Storage Manager. ● Benutzerhandbuch für das Befehlszeilen-Dienstprogramm (Command Line Utility User’s Guide)

PDF-Datei auf der Adaptec Installations-DVD. Sie enthält umfassende Informationen über die Verwendung von ARCCONF. ● Adaptec Storage Manager Online-Hilfe
