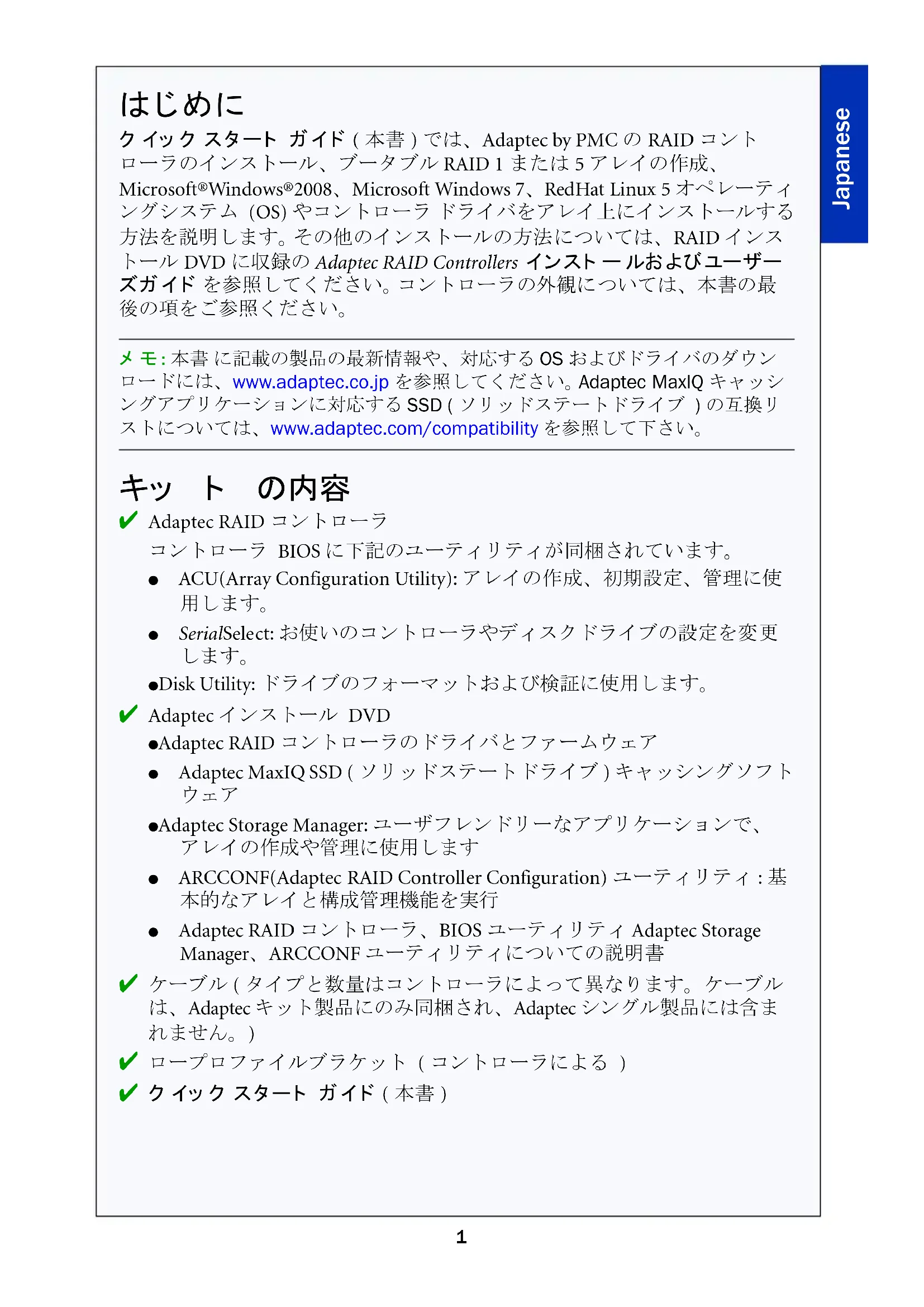

クイック スタート ガイド ( 本書 ) では、Adaptec by PMC の RAID コント ローラのインストール、ブータブル RAID 1 または 5 アレイの作成、 Microsoft®Windows®2008、Microsoft Windows 7、RedHat Linux 5 オペレーティ ングシステム (OS) やコントローラ ドライバをアレイ上にインストールする 方法を説明します。 その他のインストールの方法については、RAID インス トール DVD に収録の Adaptec RAID Controllers インスト ールおよびユーザー ズガイド を参照してください。 コントローラの外観については、本書の最 後の項をご参照ください。 メモ: 本書 に記載の製品の最新情報や、対応する OS およびドライバのダウン

www.adaptec.co.jp を参照してください。 Adaptec MaxIQ キャッシ ングアプリケーションに対応する SSD ( ソリッドステートドライブ ) の互換リ ストについては、www.adaptec.com/compatibility を参照して下さい。

Adaptec RAID コントローラ コントローラ BIOS に下記のユーティリティが同梱されています。 ● ACU(Array Configuration Utility): アレイの作成、初期設定、管理に使

● SerialSelect: お使いのコントローラやディスクドライブの設定を変更

● Disk Utility: ドライブのフォーマットおよび検証に使用します。

Adaptec インストール DVD ● Adaptec RAID コントローラのドライバとファームウェア ● Adaptec MaxIQ SSD ( ソリッドステートドライブ ) キャッシングソフト

● Adaptec Storage Manager: ユーザフレンドリーなアプリケーションで、 アレイの作成や管理に使用します ● ARCCONF(Adaptec RAID Controller Configuration) ユーティリティ : 基 本的なアレイと構成管理機能を実行 ● Adaptec RAID コントローラ、BIOS ユーティリティ Adaptec Storage Manager、ARCCONF ユーティリティについての説明書

ケーブル ( タイプと数量はコントローラによって異なります。ケーブル は、Adaptec キット製品にのみ同梱され、Adaptec シングル製品には含ま

ロープロファイルブラケット ( コントローラによる )

クイック スタート ガイド ( 本書 ) MAN-00209-02JA-A-RevA.fm 1 ページ ２０１１年５月１３日　金曜日　午前８時４６分2 Step 1 コント ローラの取付け ご注意 : 静電気放電 (ESD) によってコントローラが損傷する可能性がありま す。 基本的な静電防止の注意事項に従い、コントローラが静電気にふれな いようにしてください。

LP( ロープロファイル ) コントローラおよび LP コンピュータ ケースを使 用している場合は、コントローラに付属のフルハイト ブラケットをコン トローラ キットに同梱されている LP ブラケットと交換します。 b コンピュータの電源を切り、電源コードを抜きます。 c コンピュータのカバーを取り外します。 必要に応じて、製造元の説明書

d コントローラを利用可能な コントローラ互換の PCIe スロットに挿入し て、筐体にコントローラブラケットを固定します。 e オプション — お使いのコンピュータのディスク アクセス LED ケーブル を、コントローラ上の LED コネクタ ( 全てのモデルで使用できるわけで はありません ) と接続します。 プラス側のリード線は、ピン 1 に接続し

f オプション — お使いのコントローラの I2C コネクタ ( 全てのモデルで使 用できるわけではありません ) を、内部 SAS バックプレーンやエンク ロージャの I2C コネクタに接続します。 I2C ケーブル ( 通常バックプレー ンに同梱されています ) をご使用ください。 g 内部ハードディスクドライブ (HDD) や SSD を適切なケーブルを使用し てインストール及び接続し、コンピュータケースのカバーを閉めます。

メモ: RAID 1 を構築するには、少なくとも 2 台の HDD が必要です。 RAID 5

を構築するには、少なくとも 3 台の HDD が必要です。 h 外部ケーブルと HDD や SSD をコントローラに接続します。 ● 少なくとも 1 台のドライブにケーブルの一方の端が接続していない場 合は、コネクタにケーブルを接続しないでください。 不安定な動作の

● 高品質のケーブルを使用してください。— 質の悪いケーブルは信頼

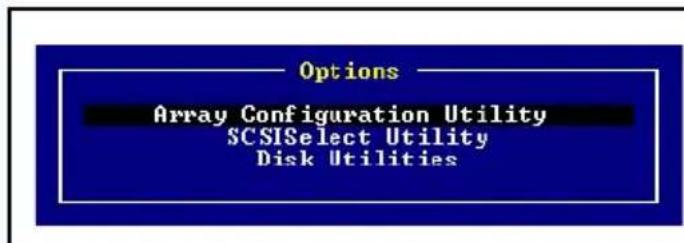

Step 2 RAID アレ イの作成 ここでは、RAID 1 と RAID 5 アレイを例にします。 お使いのコントローラが RAID 5 をサポートしない場合、RAID 1 を作成します。 同様にして、別のレ ベルのアレイを作成することも可能です。 a コンピュータの電源をオンにし、プロンプトが表示されたら、Ctrl+A を 押して BIOS ベースの設定ユーティリティに入ります。 Menu Options 画

MAN-00209-02JA-A-RevA.fm 2 ページ ２０１１年５月１３日　金曜日　午前８時４６分3 Japanese メモ: 同じタイプの複数のコントローラが取付けられている場合は、お使い になるコントローラを選択し、Enter を押します。

Array Configuration Utility を選択し、Enter を押します。 ACU メニューが

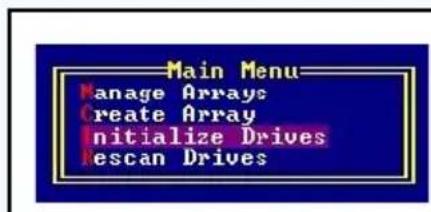

c Initialize Drives を選択し、Enter を押します。

e Y キーを押してから Enter を押します。 選択したドライブが初期化され、 次に ACU メニューが表示されます。

HDD を初期化すると、ドライブに保存した全てのデータを削除しま

前にバックアップしてください。 f Create Array を選択し、Enter を押します。 g 初期化された HDD を選択し、それぞれ選択した HDD で Insert を押して から Enter を押します。 h Array Properties の画面で、以下の操作を行います。 Array Type RAID 5

Create RAID via 初期値 (Build/Verrify) を使用するには、Enter を押します。 [Done] Enter

MAN-00209-02JA-A-RevA.fm 3 ページ ２０１１年５月１３日　金曜日　午前８時４６分4 i キャッシュの警告メッセージが表示されたときは、Y をタイプします。

アレイが作成されると、アレイが使用可能になったことを伝えるメッセー

メモ: アレイはすぐに使用できますが、構築のプロセスが完了するまでは、 パフォーマンスは減少します。 k Exit Utility ウィンドウが表示されるまで、ESC を押します。 l Ye s を選択し、Enter を押します。 コンピュータが再起動します。 Step 3 ブート シーケ ンスの設定 コンピュータの BIOS セットアッププログラムにアクセスし、ブートシーケ ンスを変更する作業は、コンピュータにより異なります。 お使いのコン ピュータの説明書を参照してください。 手順は、下記のようなものです。 a 起動中にキーボードの組み合わせで ( 例 :<F2>、<F1>、<DEL> など )、 BIOS セットアッププログラムが起動します。 b ブートシーケンスを設定するメニューを選択します。 page 4 の Step 4 を 実行するために、DVD ドライブを一番先にします。 c HDD のブートする優先順を設定するメニューを選択します。 Adaptec RAID コントローラをこのシークエンスでは最初にします。

変更を保存し、セットアップを終了して、コンピュータを再起動します。 Step 4 ド ラ イバディ スク の作成 — Linux のみ a Adaptec RAID インストール DVD を挿入し、コンピュータの電源を入れ、 DVD からブートします。 b Create Driver Disk をクリックし、お使いの Red Hat Linux OS のバージョ

c フロッピーディスクのドライブ文字を選択し、フォーマット形式を選択 します。 フロッピーディスクがフォーマットされていないときは、フル フォーマットが必要です。 d フロッピー ディスクを挿入し、OK をクリックします。 ドライバ ディス

e ドライバ ディスクを取り出し、ラベルを貼ります。

Adaptec RAID Controllers インスト ールおよびユーザーズガイド

Step 5 OS と同時にコント ローラ ドライバをインストール Windows 2008、 Windows 7 Windows 2003

Adaptec RAID Controllers インスト ールおよびユーザーズガイド

a Windows CD を挿入し、コンピュータを再起動します。 MAN-00209-02JA-A-RevA.fm 4 ページ ２０１１年５月１３日　金曜日　午前８時４６分5 Japanese b 画面上の指示に従って Windows のインストールを開始します。 c Windows の場所を指定するよう求められた場合は、 ド ラ イバの読み込み

d Adaptec インストール DVD を挿入し、ドライバの場所を参照し、OK を

e ドライバが検出されたら、Next を押します。 メモ: Adaptec 6 シリーズコントローラでは、「ドライバが見つかりません」 というメッセージが表示されることがあります。 ステップ c、ステップ d 、 ステップ e を繰り返します (DVD を再度挿入する必要はありません )。 2 度目 の実行で、ドライバは問題なくロードされます。

Next をもう一度クリックして、初期値のパーティション設定を受け入れ るか、Windows の説明書を参照してマニュアルでパーティションを設定

g 画面上の指示に従ってインストールを行います。 Red Hat Enterprise Linux 5 Red Hat 6 やその他の Linux のバージョンについては、Adaptec インストール DVD に収録の Adaptec RAID Controllers インスト ールおよびユーザーズガイ ド を参照してください。 a 1 枚目の Red Hat インストール CD を挿入します。 b コンピュータを再起動します。 c Red Hat の Welcome 画面が表示されたら、Boot: プロンプトで linux dd

d 要求に従って、ドライバ ディスクを挿入し、OK を選択します。 e 画面の指示に従って、希望の環境をセットアップします。f サードパーティのデバイスをインストールする際は、ここでインストー ルします。 取り付けない場合は、Done を選択します。 g Red Hat の指示に従って Linux インストールを続けます。 Step 6 Adaptec Storage Manager のインスト ール Adaptec Storage Manager をインストールする前に、管理者または root でログ インしているか確認します。 古いバージョンで作成したカスタマイズ ファ イルが保存されアップグレード環境で使用されます。 Windows ヘの インスト ー ル a Adaptec インストール DVD を挿入します。 DVD ニューから、Install Adaptec Storage Manager を選択します。 インストールウィザードが起動し ます。 ( もし起動しなかった場合、Browse the CD/DVD を選択し、 autorun をクリックします。) b 画面上の指示に従ってインストールを行います。 SNMP(Simple Network Management Protocol) をインストールするよう求められた場合、Adaptec MAN-00209-02JA-A-RevA.fm 5 ページ ２０１１年５月１３日　金曜日　午前８時４６分6 Storage Manager で SNMP の「取得」と「トラップ」を使用する必要がな い限り、インストールしないでください。 Linux への インスト ー ル Linux で、Adaptec Storage Manage は、Java Runtime Environment(JRE) を含ん

a Adaptec インストール DVD を挿入します。 b Adaptec インストール DVD をマウントします。 mount /dev/cdrom /mnt/cdrom c manager ディレクトリに変更します。 cd /mnt/cdrom/ASMCD/linux/manager d RPM パッケージを抽出して、インストールします。 rpm --install ./StorMan*.rpm e Adaptec インストール DVD をアンマウントします。 umount /mnt/cdrom

Adaptec RAID コントローラ、スペック、アップデートについては、 www.adaptec.co.jp を参照してください。 本 クイック スタート ガイド に記載のコントローラについての詳細な情報 については、以下のドキュメントも参照してください。 ● Readme— Adaptec インストールDVDに収録のテキストファイル 最新の技 術情報が含まれています。 ● Adaptec RAID Controllers インスト ール およびユーザーズ ガイド— Adaptec インストール DVD に収録の PDF ファイルで、日本語版は books フォル ダ内に JA がついた PDF ファイルで収録されています。 お使いのコント ローラや接続されたデバイスのインストールおよび設定についての詳細
