Saeco Milk Island MKI001 - Milchaufschäumer PHILIPS - Kostenlose Bedienungsanleitung

Produkttyp	Milchaufschäumer (Milch-Emulgator)
Marke	Philips (Saeco)
Modell	Milk Island MKI001
Stromversorgung	Direkt von der Kaffeemaschine über elektrohydraulischen Anschluss
Gehäusematerial	Thermoplast
Kannenmaterial	Thermoplast und Glas
Abmessungen (B x H x T)	215 x 156 x 95 mm
Gewicht	0,450 kg
Kannenkapazität (Milch)	0,2 L (zum Aufschäumen)
Kannenkapazität (Wasser)	0,4 L (zum Erhitzen)
Abnehmbare Kanne	Ja
Hauptfunktionen	Milch aufschäumen, Wasser erhitzen
Verwendung	Haushalt, muss an eine kompatible Kaffeemaschine angeschlossen werden
Sicherheitseinrichtungen	Elektrohydraulische Dampfverteilungsverriegelung bei fehlender Kanne
LED-Anzeige	Grün: bereit; Rot: Kanne falsch positioniert
Reinigung der Basis	Feuchtes Tuch; nicht eintauchen
Reinigung der Kanne und des Aufschäumgruppes	Spülmaschinengeeignet (Haushalt) oder mit heißem Wasser
Montage/Demontage	Über Montageknopf an der Seite der Kaffeemaschine
Ersatzteile	Ventil, Saugschlauch, Aufschäumgruppe, Schutzdeckel
Reparaturfähigkeit	Eingriffe ausschließlich durch autorisierte Saeco-Kundendienstzentren
Konformität	Dekret Nr. 92-587 vom 26.06.1992 (elektromagnetische Verträglichkeit)
Allgemeine Informationen	Optionales Zubehör; nicht für gewerbliche Nutzung bestimmt

Häufig gestellte Fragen - Saeco Milk Island MKI001 PHILIPS

Wie installiere ich den Milk Island an meiner Kaffeemaschine?

Legen Sie die Maschine auf die Seite, nachdem Sie die Behälter geleert haben. Entfernen Sie den Schutzdeckel, drücken Sie den Montageknopf und koppeln Sie den Milk Island, indem Sie die Anschlüsse ausrichten. Lassen Sie den Knopf los, sobald er eingerastet ist. Stellen Sie die Maschine wieder aufrecht und schalten Sie sie ein; die Konfiguration erfolgt automatisch.

Warum leuchtet die LED an der Basis rot?

Die rote LED zeigt an, dass die Kanne nicht richtig positioniert ist oder die Milch nicht korrekt platziert wurde. Überprüfen Sie, ob die Kanne richtig eingedrückt ist und der Milchstand zwischen MIN und MAX liegt.

Welche Milchsorte sollte ich für einen guten Cappuccino verwenden?

Es wird empfohlen, fettarme, kalte Milch (0-8°C) zu verwenden, um einen cremigen und stabilen Schaum zu erhalten.

Wie reinige ich den Milk Island nach dem Gebrauch?

Bauen Sie die Kanne ab, entfernen Sie die Aufschäumgruppe, das Ventil und den Saugschlauch. Waschen Sie alle diese Teile mit heißem Wasser oder in der Spülmaschine (Haushalt). Reinigen Sie die Basis mit einem feuchten Tuch; tauchen Sie sie niemals unter.

Kann ich den Milk Island ohne Kaffeemaschine verwenden?

Nein, der Milk Island ist ein Zubehörteil, das zum Anschluss an eine kompatible Kaffeemaschine über einen elektrohydraulischen Anschluss entwickelt wurde. Es funktioniert nicht eigenständig.

Was tun, wenn die Milch nicht aufsteigt?

Überprüfen Sie, ob die Milch kalt und fettarm ist, ob das Ventil im Deckel sauber ist, ob die Kanne richtig positioniert ist (grüne LED) und ob die Kaffeemaschine bereit ist, Dampf abzugeben.

Wie demontiere ich den Milk Island von der Maschine?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Leeren Sie die Behälter, neigen Sie die Maschine, entfernen Sie die Kanne, drücken Sie dann den Montageknopf, während Sie den Milk Island abziehen. Setzen Sie den Schutzdeckel wieder auf und blockieren Sie ihn mit einer Münze.

Welche wichtigen Sicherheitshinweise gibt es?

Richten Sie Dampf oder heißes Wasser niemals auf eine Person. Tauchen Sie die Basis nicht unter. Außerhalb der Reichweite von Kindern aufbewahren. Verwenden Sie nur den Griff. Im Brandfall verwenden Sie einen CO₂-Feuerlöscher.

Kann ich Tee oder Kräutertees in der Kanne verwenden?

Nein, die Anleitung verbietet das Erhitzen von Tee oder Kräutertees direkt in der Kanne. Nur Wasser und Milch sind erlaubt.

Wo finde ich Ersatzteile oder kann das Gerät reparieren lassen?

Reparaturen und der Austausch von Teilen (elektrohydraulischer Anschluss usw.) dürfen ausschließlich von autorisierten Saeco-Kundendienstzentren durchgeführt werden. Verwenden Sie nur Originalteile.

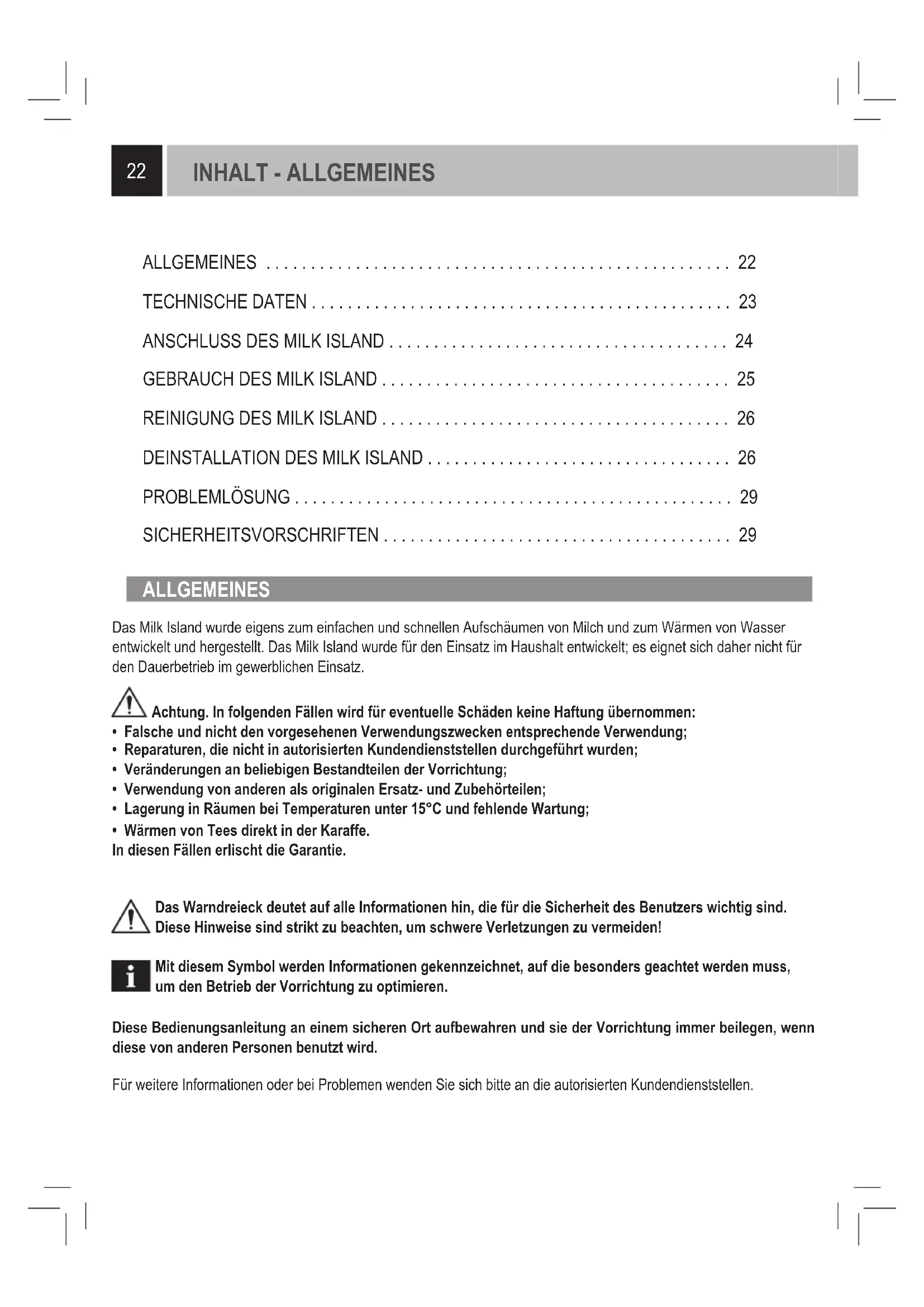

BEDIENUNGSANLEITUNG Saeco Milk Island MKI001 PHILIPS

Bitte lesen Sie diese Bedienungsanleitung und die Sicherheitsvorschriften vor Verwendung des Milk Island aufmerksam durch.

Mode d'emploi

ALLGEMEINES 22
TECHNISCHE DATEN 23
ANSCHLUSS DES MILK ISLAND 24
GEBRAUCH DES MILK ISLAND 25
REINIGUNG DES MILK ISLAND 26
DEINSTALLATION DES MILK ISLAND 26
PROBLEMLösUNG 29
SICHERHEITSVORSCHRIFTEN 29

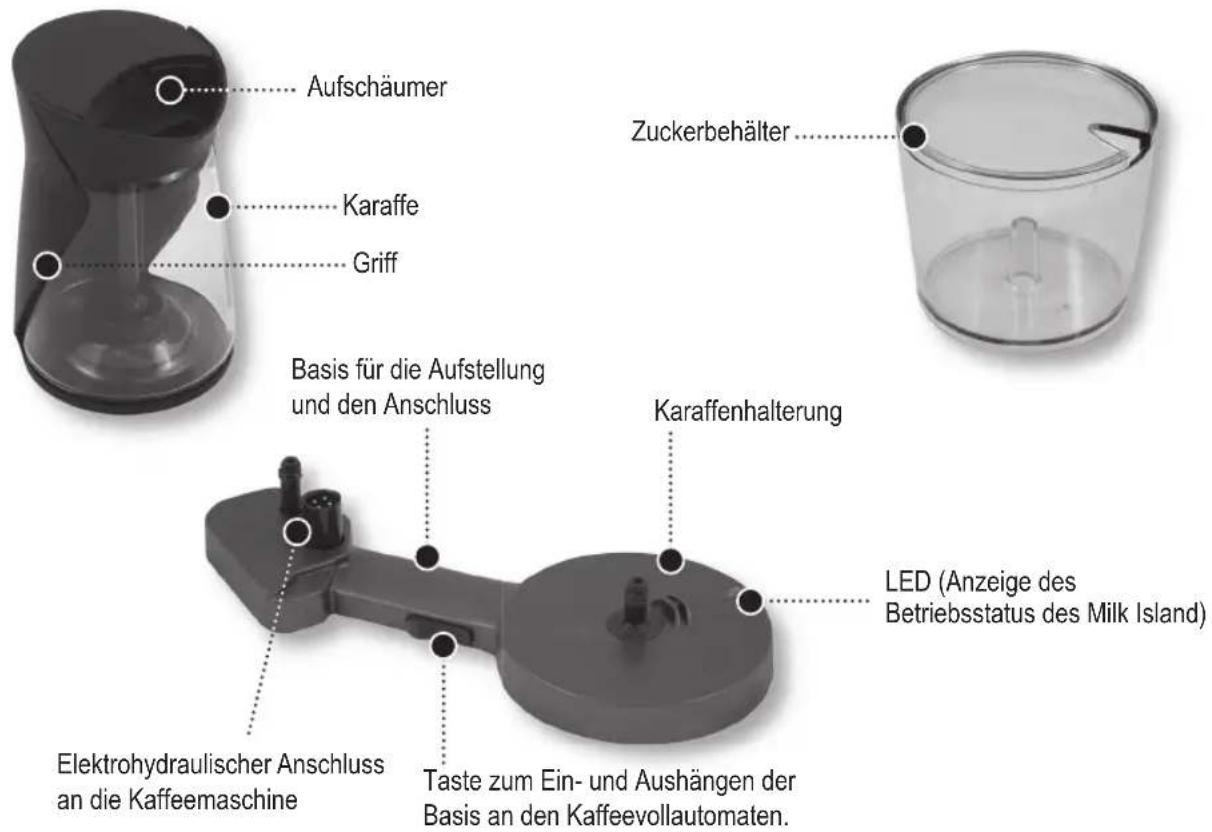

ALLGEMEINES

Das Milk Island wurde eigens zum einzelnen und schellen Aufschäumen von Milch und zum Wärmen von Wasser entwickelt und hergestellt. Das Milk Island wurde für den Einsatz im Haushalt entwickelt; es eignet sich daher nicht für den Dauerbetrieb im gewerblichen Einsatz.

Achtung. In folgenden Fälle wird für eventuelle Schäden keine Haftung übernommen:

• Falsche und nicht den vorgesehenen Verwendungszwecken entsprechende Verwendung;
• Reparaturen, die nicht in autorisierten Kundendienststellen durchgefuhrt wurden;
• Veränderungen an beliebigen Bestandteilen der Vorrichtung;
• Verwendung von anderen als originalen Ersatz- und Zubehörteilen;
  Lagerung in Räumen bei Temperaturen unter 15^ und fehlende Wartung;
• Wärmen von Tees direkt in der Karaffe.

In diesen Fällen erlischt die Garantie.

Das Warndreieck deutet auf alle Informationen hin, die fur die Sicherheit des Benutzers wichtig sind.
These Hinweise sind strikt zu beachten, um schwere Verletzungen zu vermeiden!

Mit diesen Symbol werden Informationen gekennzeichnet, auf die besonderss geachtet werden muss, um den Betrieb der Vorrichtung zu optimieren.

These Bedienungsanleitung an einem sicheren Ort aufbewahren und sie der Vorrichtung immer beilegen, wenn diese von anderen Personen benutzt wird.

Fur weitere Informationen oder bei Problumen wenden Sie sichitte an die autorisierten Kundendienststellen.

TECHNISCHE DATEN

Versorgung Das Milk Island wird direkt über die Kaffeemaschine versorgt
Material des Gerätekörpers Thermoplastisches Material
Material der Karaffe Thermoplastisches Material - Glas
Abmessungen (L x H x T) (mm) 215 x 156 x 95
Gewicht	0,450	kg
Füllmenge der Karaffe 0.2 Liter aufzuschädende Milch - 0.4 Liter aufzuwärmedes Wasser
Sicherheitsvorrichtungen Elektrohydraulische Sperre der Dampfausgabe, wenn während der Betriebsphase oder im Standby die Karaffe nicht vorhanden ist.

Wichtiger technischer Hinweis: Das Milk Island muss über den speziellen Stecker direkt an einen entsprichend ausgelegten Kaffeevollautomaten angeschlossen werden. Das Milk Island ist nicht mit einem Stecker ausgestattet, der in eine herkömmliche Steckdose eingesteckt werden kann.

Änderungen der Konstruktion und Ausführung sind aufgrund von technologischen Weiterentwicklungen vorbehalten.

Die Vorrichtung entspricht der europäischen Richtlinie 89/336/EWG (Gesetzesverordnung 476 vom 04.12.92) hinsichtlich der Funkentstörung.

ANSCHLUSS

ANSCHLUSS DES MILK ISLAND

Achtung: Das Milk Island für den Anschluss geben eine Kaffeemaschine stellen; zuvor den Wassertank, die Abtropfschale und den Kaffeesatzbehälter entfernen und den Bohnenbehälter der Kaffeemaschine leeren. Die Kaffeemaschine ausschalten und den Stecker von der Steckdose abziehen.

123

Das Milk Island aus der Verpackung führen und sicherstellen, dass die Karaffe unbeschädigt ist. Die Verpackung soll aufbewahrt werden.

456

Die Taste zum Einsetzen der Basis in die Unterseite der Maschine in die angegebene Richtung drucken.

7

Nun den Kaffeevollautomaten wieder aufstellen und alle seine Behälter einsetzen und fullen.

Nachdem die Behälter geleert wurden, die Kaffeemaschine vorsichtig zur Seite legen. Die Schutzabdeckung abnehmer, indem Sie die Abdeckung mit einer Münze wie abgebildet entriegeln.

8

Die Taste gedrück halten und das Milk Island in den Gehäuseboden des Kaffeevollautomaten einsetzen, wobei die entsprechenden Stecker in Übereinstimmung gebracht werden müssen.

Beim Einsatz des Kaffeevollautomaten erfolgt die automatische Konfi guration des Milk Island.

Die Schutzabdeckung abnehmer und sorgfältig aufbewahren.

Nach dem Einsetzen der Basis die Taste loslassen. Überprüfen, ob die Basis fest mit der Maschine verbunden ist.

Die Karaffe auf die Basis stellen. Die Farbe der LED auf der Basis beachten. Wenn die LED grün leuchtet, ist das Milk Island korrekt eingesetzt und betriebsbereit.

GEBRAUCH DES MILK ISLAND

Achtung: vor dem Gebrauch des Milk Island **müssen die Karaffe und die anderen Bestandteile gereinigt werden. Überprüfen, ob alle Bestandteile korrekt installiert wurden. Das Glas der Karaffe kann hohe Temperaturen erreichen: Verbrennungsgefahr! Das Milk Island nur mit Wasser und Milch verwenden. Die Benutzung mit anderen Flüssigkeiten jeder Art oder chemischen Zusammensetzungen ist verboten.
Wichtiger Hinweis: die Milchmenge in der Karaffearf nicht unter der Markierung der Mindestfulhhe "MIN" liegen und sie darf die Markierung der maximalen Fullmenge "MAX" nicht überschreiben. Nach der Benutzung des Milk Island müssen alle Bestandteile sorgfaltig gereinigt werden.
i Furu die Zubereitung eines optimalen Cappuccinos ist es empfohlen, teilentrahmte, kalte (0 - 8^) Milch zu verwenden.

123

Die Karaffe mit der gewünschten Milchmenge fullen.

Drucken und drehen, um die Karaffe auf die Basis der Milk Island zu stellen. Überprüfen, ob die LED auf der Basis grün auf leuchtet.

Den Regler bis in die Position

drehen.

4

Abwarten, bis die Milch aufgeschäum ist.

Den Regler bis in die Ruheposition (drehen.

Die Karaffe am Griff anfassen und abnehmer.

7

Leichte Kreisbewegungen ausführten und die Milch in die Tasse geßen.

8

Die Tasse mit der aufgeschäumten Milch unter den Kaffeeauslauf stellen. Den Kaffee in die Tasse ausgegeben (siehe Bedienungsanleitung des Kaffeevollautomaten).

Hinweis: Wenn die Milchkaraffe nicht benutzt wird, den Zuckerbehalter auf die Basis setzen.

REINIGUNG

REINIGUNG DES MILK ISLAND

Achtung: die Basis des Milk Island nicht in Flüssigkeiten jeder Art tauchen. Die Wartung und die Reinigung der Basis dürfen erst dann durchgeführt werden, wenn die Maschine vom Stromnetz getrennt wurde und abgekühlt ist. Alle im vorliegenden Abschnitt beschrieben den Bestandteile dürfen in einem Haushalts-Geschirrspüller gewaschen werden.

Für die Reinigung dürfen keine spitzen Gegenstände oder chemisch aggressive Produkte (Lösungsmittel) verwendet werden. Die Basis mit einem weichen Tuch reinigen. Das Milk Island und seine Bestandteile nicht unter Verwendung eines Mikrowellen- oder herkömmlichen Backofens trocknen.

Die Karaffe von der Basis abnehmer. Den Griff abnehmer, indem die Karaffe am Ausguss gehalten wird.

Den Aufschaumer von der Karaffe abnehmer.

Das Ventil aus dem Aufschaumer herausziehen.

Den Ansaugschlauch aus dem Aufschaumer hersausziehen.

Die Karaffe mit warmem Wasser waschen.

Den Aufschäumer mit warmem Wasser waschen.

Das Ventil sorgfältig mit Wasser waschen.

Überprüfen, ob das Ventil korrekt gereinigt ist, indem es leicht auf den Seiten zusammengedrück wird. Das Ventil sollte für den Betrieb sauber und trocken sein.

Den Schlauch mit Wasser waschen.

Den Aufschäumer wieder montieren und in die Karaffe einsetzen.

Achtung: Der Aufschaumer muss correkt auf den Schlauch im Innerer der Karaffe gesetzt sein.

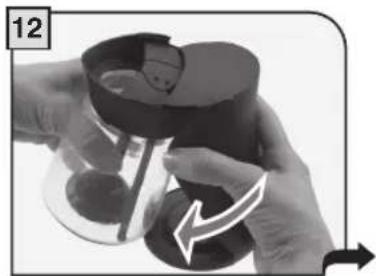

Den Griff montieren. Den oberen Teil aufl egen, wie in der Abbildung gezeigt.

Den oberen Teil in dieser Position halten und den unteren Teil des Griffs einsetzen.

Nun fest drucken, um die beiden Teile miteinander zu verbinden.

Nun ist die Karaffe vollständig zusammengebaut und kann benutzt werden.

Achtung: die Karaffe darf nur dann benutzt werden, wenn sie keine Defekte aufweist und wenn alle Teile korrekt montiert wurden.

Den Anschluss mit einem feuchten Tuch reinigen.Fur eine grundlichere Reinigung die saubere Karaffe mit Wasser fullen und Dampf ausgegeben. Karaffe mit sauberem Wasser fullen und die Schritte auf den Bildern 2 bis 6 von Seite 25 wiederholen." Die Karaffe und die Bestandteile des Aufschaumers durren in einem Haushalts-Geschirrspuler gewaschen werden.

DEINSTALLATION

DEINSTALLATION DES MILK ISLAND

Achtung: zum Entfernen des Milk Island die Kaffeemaschine zur Seite legen; zuvor den Wassertank, die Abtropfschale und den Kaffeesatzbehälter entfernen und den Bohnenbehälter der Kaffeemaschine leeren.

Die Kaffeemaschine ausschalten und den Stecker aus der Steckdoseziehen.

Die Milchkaraffe von der Basis losen.

Nachdem die Behälter geleert wurden, die Kaffeemaschine vorsichtig zur Seite legen.

Die Taste gedrück halten und die Basis aus der Kaffeemaschine herausnahmen.

Die Schutzabdeckung in ihre Aufnahme einsetzen.

Abdeckung mit einer Münze wieder am Gehäuseboden verriegeln.

7

Den Kaffeevollautomaten einschalten und die Inbetriebnahme gemäß der Beschreibung in der Bedienungsanleitung der Maschine vornehmen.

Anschließlich alle Bestandteile des Milk Island reinigen und für die{nachste Installation an einem sicheren Ort aufbewahren. Soweit vorhanden, wird empfohlen, die Originalverpackung zu verwenden.

PROBLEMösUNG - SICHERHEITSVORSCHRIFTEN

Probleme	Ursachen	Abhilfen
Das Milk Island schäumt die Milch nicht auf.	Der Fettgehalt der Milch ist nicht geeignet.	Die Milchsorte wechseln.
	Das Ventil in der Abdeckung ist verschmutzt.	Das Ventil waschen.
	Die Kontrollampe der Basis des Milk Island leuchtet rot.	Die Milchkaraffe gaz niederrücken.
	Teile der Abdeckung sind nicht richtig eingesetzt.	Die Montage der Abdeckung kontrollieren.
	Den Kaffeevollautomaten ist nicht für die Dampfausgabe bereit.	Den Maschinenbetrieb überprüfen.

Bei Störungen, die nicht in der oben aufgeführten Tabelle behandelt werden, oder in Fälle, in denen die empfohlenen Vorgangsweisen das Problem nicht beheben, wenden Sie sichitte an eine Kundendienstelle.

SICHERHEITSVORSCHRIFTEN

Die unter Spannung stehenden Teile dürfen niemals mit Wasser in Berührung kommt: Kurzschlussgefahr! Der heiße Dampf und das heiße Wasser konnen Verbrennungen verursachen!

SACHGEMMÄssER GEBRAUCH

Das Milk Island ist ausschließlich für den Betrieb in Haushalten vorgesehen. Es darf nicht als Einzelgerät verwendet werden, sondern muss an einen davon ausgelegten Kaffeevollautomaten angeschlossen werden. Technische Änderungen und unsachgemäßiger Gebrauch sind wegen der damit verbundenen Risiken verboten! Das Milk Island und die Kaffeemaschine)duren ausschließlich durch Erwachsene betrieben werden.

STROMVERSORGUNG

Das Milk Island wird mit Niederspannung von der Kaffeemaschine versorgt, an die die Vorrichtung mit einem speziellen elektrahydraulischen Stecker angeschlossen wird.

VERSORGUNGSSTECKER (ELEKTKROHYDRAULISCH)

Das Milk Island darf keinesfalls mit defektem elektrohydraulischen Stecker betrieben werden. Bei Schaden am elektrohydraulischen Stecker muss dieser vom Hersteller oder von dessen Kundendienst ausgetauscht werden. Der Stecker darf keinesfalls mit Flüssigkeiten, nassen Teilen oder anderen Substanzen in Berührung kommt, die die Funktionstüchtigkeit der elektrischen Kontakte beeinträchtigen oder zu einem Kurzschluss führen können.

Sicherstellen, dass Kinder das Milk Island nicht benutzen konnen. Kinder konnen die Gefahrensituationen, die durch Haushaltsgeräte entstehen konnen, nicht abschätzen. Die für die Verpackung des Milk Island benutzten Materialien nicht in Reichweite von Kindern aufbewahren.

VERBRENNUNGSGEFAHR

Den Heiwwasser- oder Dampfstrahl keinesfalls auf sich selbst oder auf andere Personen richten. Immer den entsprechenden Griff an der Karaffe verwenden.

SICHERHEITSVORSCHRIFTEN

STANDORT

Das Milk Island an einem sicheren Ort aufstellen, an dem es nicht umgekippt werden kann und sich niemand daran verletzen kann.

Es besteht die Möglichkeit des Austritts von freiem Wasser oder Dampf: Verbrennungsgefahr!

Das Milk Island und den Kaffeevollautomaten)durfen nicht im Freien betrieben werden.

Die Maschine keinen Temperaturen unter 0^ aussetzen. Es besteht die Gefahr, dass sie durch gefrierendes Wasser beschädigt wird. Die Maschine nicht auf freißen Flächen oder in der Nähe von offenem Feuer aufstellen, da das Gehäuse schmelzen oder auf andere Art beschädigt werden können.

REINIGUNG

Die Basis des Milk Island keystinesfalls ins Wasser tauchen! Der Versuch von Eingriffen im Inneren der Basis des Milk Island ist strengstens verboten. Nach der Verwendung des Milk Island mussen die Milchkaraffe und der Aufschäumer sorgfältig mit warmem Wasser oder in der Spulmaschine gereinigt werden.

RAUMBEDARF FÜR DEN BETRIEB UND DIE WARTUNG

Für einen korrekten und einwandfrei Betrieb des Milk Island sollenn folgende Empfehlungen berücksichtigt werden: Eine ebene Auflagefliche auswahlen. Der Raum sollte ausreichend beleucht und hygienisch unbedenklich sein und die Steckdose muss leicht zuganglich sein.

Gemäß den Angaben in der entsprechenden Bedienungsanleitung einen Mindestabstand von den Maschinenwänden berücksichtigten.

AUFBEWAHRUNG DES MILK ISLAND

Wenn das Milk Island langere Zeit nicht benutz wird, musses von der Maschine getrennt werden. Die Vorrichtung an einem trockenen und für Kinder unzugänglichen Ort aufbewahren. Vor Staub und Schmutz schützen. Nach längerer Nichtbenutzung das Milk Island reinigen, bevores wieder benutz wird.

REPARATUREN/WARTUNGSARBEITEN

Das Milk Island bei Störungen, Defekten oder dem Verdacht auf Defekte nach einem Sturz unverzüglich von der Kaffeemaschine trennen (siehe Deinstallation). Ein defektes Milk Island keinesfalls in Betrieb setzen. Reparaturen dürfen nur bei einer autorisierten Kundendienstelle durchgeführt werden. Im Falle von nicht fachgerecht ausgeführten Eingriffen wird jeder Haftung für eventuelle Schäden abgeleht.

BRANDSCHUTZ

Im Fall eines Brandes einen Kohlensäurelöscher (CO_2) verwenden. Keinesfalls sind Wasser- oder Pulverlöschen einzusetzen.

ENTSORGUNG

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass das Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling these Products erhalten Sie von ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
