MANUALE UTENTE Saeco Milk Island MKI001 PHILIPS

Manuale uso e manutenzione

Prima di utilizzato la macchina consultare le presenti istruzioni. Leggere attentamente le norme di sicurezza

Il Milk Island è un dispositivo studiato e create apostamente per emulsionare il latte e per riscaldare l'acqua, in modo semplice e veloce. Il Milk Island cui è essere utilizzato solo per un uso domestico; non è indicato per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• Impiego errato e non conformeagli scopi previsti;
  Riparazioni non eseguite presso centri d'assistenza autorizzati;
• Manomissione di qualsiasi componente della macchina;
• Impiego di pezioni di ricambio e accessori non originali;
• Stoccaggio in locali al di sotto di 15^ C e mancata manutenzione;
• Riscaldamento di tè o tisane eseguito direttamente nella caraffa.

In questi casi viene a decadere la garanzia.

Il triangolo di avventimento indica tutte le istruzioni importanti per la sicurezza dell'utente.

Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravil!

Questo significato evidenza le informazioni da tenere in maggiore considerazione, per un migliorare

utilizzato della macchina.

Conservare queste istruzioni per l'uso in un luogo sicuro e allegarle al dispositivo qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi rivolgetevi ai centri d'assistenza autorizzati.

DATI TECHNICI

Alimentazione Il Milk Island viene alimentato direttamente dalla macchina da caffe

Materialie corpo Termoplastico

Materialie caraffa Termoplastico - Vetro

Dimensioni (I x a x p) (mm) 215 x 156 x 95

Peso 0,450 kg

Capacità caraffa 0,2 lt di latte da emulsionare - 0,4lt di acqua da riscaldare

Dispositivi di sicurezza Interblocco elettro-idraulico di erogazione vapore in assenza della caraffa sa in fase di lavoro sua in fase di stand-by.

Nota tecnica importante: il Milk Island deve essere collegato, tramite il connettore speciale, ad una macchina da caffe predisposta. Il Milk Island non è dotato di un connettore atto ad essere inserto una spina di corrente convenzionale.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso Tecnologico.

Macchina conforms alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisivi.

INSTALLAZIONE

INSTALLAZIONE MILK ISLAND

Attenzione: per collegare il Milk Island si deve posizionare su di un lato la macchina da caffe; prima d'eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce, il contentitore raccogli fondi e vuotare il contentitore caffe in granì della macchina da caffe. Spagnere la macchina da caffe e staccare la spina alla presa di corrente.

123

Estrarre alla confecione il Milk Island; assicurarsi che la caraffa sua integra. Vi consigliamo di conservare l'imballo.
Dopo aver vuotato i contentitori, adagiare delicatamente la macchina su di un lato. Rimuovere il coperchio di protezione. Con l'aiuto di una moneteta, sbloccare il coperchio ruotandolo come migliorato in fi gura.

Sfi Iare il coperchio e conservarlo con cura.

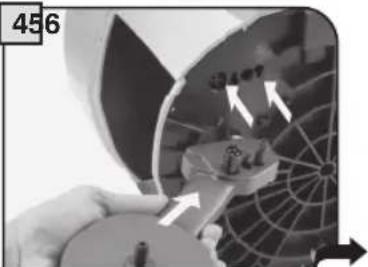

Premere nella direzione individata il pulsante di aggancio;
Mantenendo premuto il pulsante, agganciare il Milk Island nella macchina da caffe facendo combaciare i relativi connettori.

Quando la base è stata insertita a fondo rilasciare il tasto. Verifi care che la base sia collegata in modo stabile con la macchina.

7
8

Accendendo lacaffettiera viene eseguita la confi gu-razione automatica del Milk Island.

A Anything to be considered as a good or service is the following:

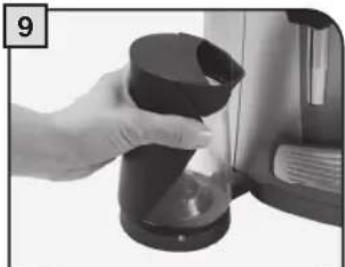

Inserire la caraffa sulla base. Verifi care il colore del led sulla base. Quando il led è di colore verde, il Milk Island è inserito correttamente ed è pronto per essere utilizzato.

USO MILK ISLAND

Attenzione: prima d'utilizzare il Milk Island si deve procedere alla pulizia della caraffa e degli altri componenti. Verificare che tutti i componenti siano installati correttamente. Il vetro della caraffa può raggiungere temperature elevate: pericolo di scottature! Utilizzato il Milk Island solo con acqua e latte. E' vietato utilizzato con altri liquidi di qualsiasi natura o composizione chimica.
i Nota importante: la quantità di latte nella caraffa non deve essere inferiore al livello minimo "MIN" e non deve mai superare il livello massimo "MAX". Dopo aver utilizzato il Milk Island procedere ad un'accurata pulizia di tutti i loro componenti.
i Per garantire un miglior risultato nella preparazione del cappuccino, consiglio d'utilizzare latte parzialmente scremato e freddo (0 - 8^)

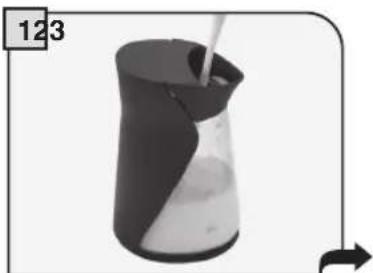

Riempire la caraffa con la quantita di latte desiderato.

Premere e ruotare per posizionare la caraffa sulla base del Milk Island. Verifi care che il led posto sulla base sa di colore verde.

Ruotare il pomello fi no a portarlo nella posizione

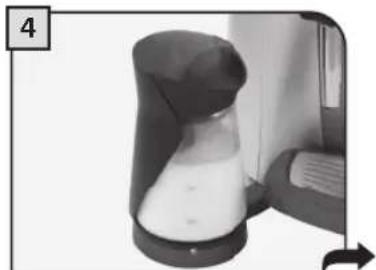

Attendere che il latte venga montato.

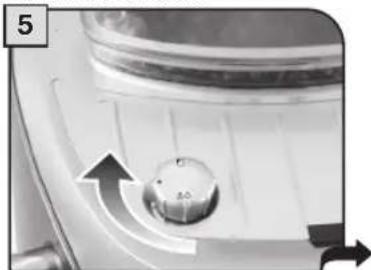

Ruotare il pomello fi no a portarlo nella posizione di riposo (

Dopo aver emulsionato il latte, prelevare la caraffa dall'impugnatura.

Dopo aver eseguito dei leggeri movimenti circolari, versare il latte nella tazza.

Posizione are la tazza con il latte montato sotto all'erogatore.
Erogare il caffe nella tazza (vedi manuale istruzione della caffettiera).

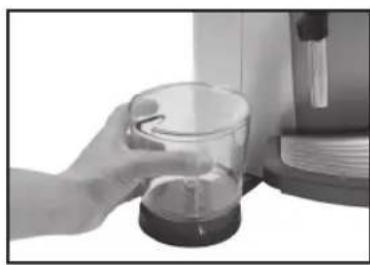

Note: quando la caraffa del latte non viene utilizzata, sulla base si può insere il contentatore dello zucchero.

PULIZIA

PULIZIA MILK ISLAND

Attenzione: non immergere la base del Milk Island in alcun liquido. La manutenzione e la pulizia della base posso sono essere effettuate soltanto quando la macchina è fredda e scollegata alla rete elettrica. Tutti i componenti descritti in questo paragrafo sono essere lavati in una lavastoviglia per uso domestico.

Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia. Per la pulizia della base utilizzare un panno morbido. Non asciugare il Milk Island e/o i loro componenti utilizzando un forno a microonde e/o un fornso convenzione.

Togliere la caraffa alla base. Estrarre l'impugnatura tenendo la caraffa per il beccuccio.

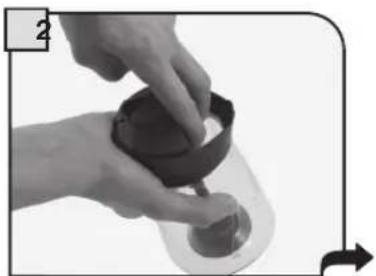

Togliere il gruppo emulsione alla caraffa.

Estrarre la valvola dal gruppo emulsione.

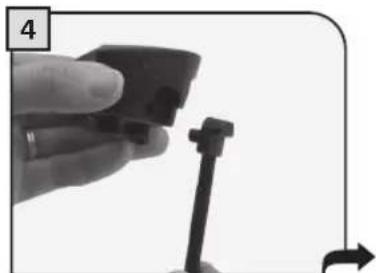

Estrarre il tubo d'aspirazione dal gruppo emulsione.

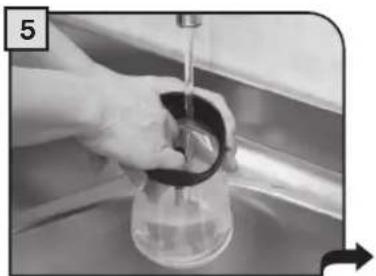

Lavare la caraffa con acqua calda.

Lavare il gruppo emulsione con acqua calda.

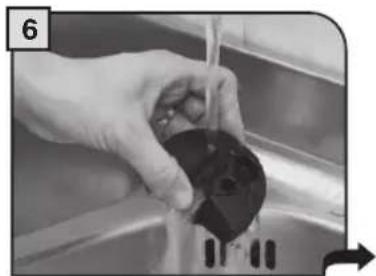

Lavare accuramente la valvola con acqua

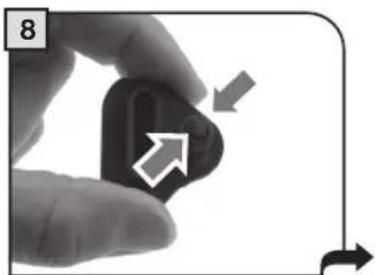

Verifi care che la valvola sia pulita correttamente schiacciandola leggermente sui lati. Utilizzare solo con la valvola pulita e ben asciutta.

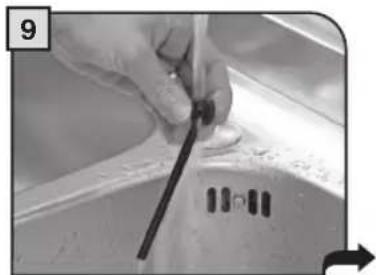

Lavare il tubo con acqua calda.

Rimontare il gruppo emulsione ed inserirlo sulla caraffa.

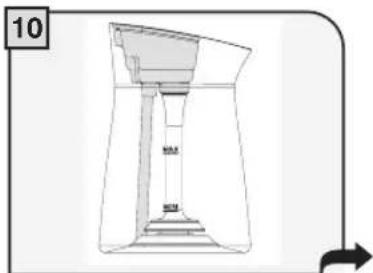

Attenzione: il gruppo emulsione deve essere inserito correttamente nel tubo presente all'interno della caraffa.

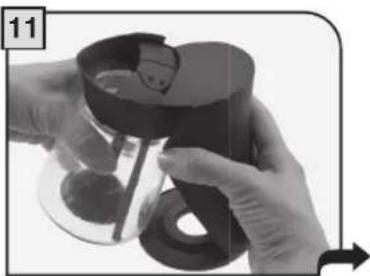

Montare l'impugnatura. Appoggiare la parte superiore come molto in fi gura.

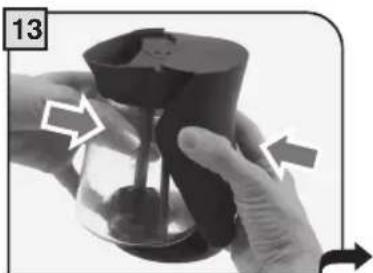

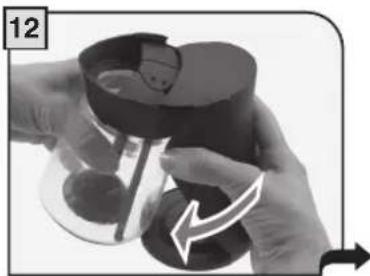

Mantenendo a contatto la parte superiore, insere la parte inferiore dell'impugnatura.

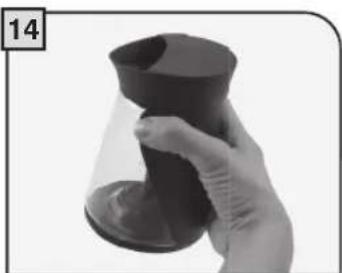

Premere con decisione per unire le due parti.

Ora la caraffa é montata è pronta per l'utilizzo

Attenzione: la caraffa può essere utilizzata solo se è integra e se tutti i loro componenti sono correttamente installati.

Pulire il raccordo con un panno umido. Per eseguire una pulizia più accurata, riempire la caraffa pulita di acqua ed erogare vapore (seguire le istruzioni dal punto 2 al punto 6 di pag.5). La caraffa ed i componenti presenti nel gruppo emulsionatore sono essere lavati con una lavastoviglia per uso domestico.

DISINSTALLAZIONE

DISINSTALLAZIONE MILK ISLAND

Attenzione: per scollegare il Milk Island si deve posizionare su di un lato la macchina da caffe; prima d'eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce, il contentatore raccogli fondi e vuotare il contentatore caffe in granità della macchina da caffe.

Spegnere la macchina da caffe e staccare la spina alla presa di corrente

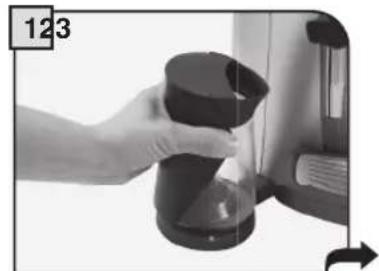

Estrarre alla base la caraffa del latte.

Dopo aver svuotato i contenti di macchina adagiare delicatamente la macchina su di un lato.

Mantenendo premuto il pulsante, estrarre la base alla macchina da caffe.

Inserire il coperchio di protezione nella sua sede.

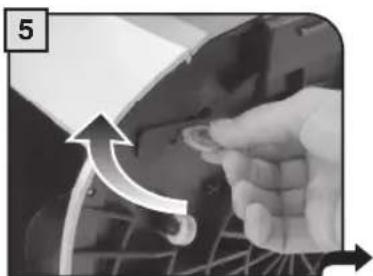

Con l'auto di una moneteta, bloccare il coperchio ruotandolo come molto in fi gura.

7

Accendere la macchina da caffe ed eseguire la procedura di messa in funzione come descritto nel manuale istruzioni della macchina stessa.

Successivement lavare tutti i componenti del Milk Island e riporli in un luogo sicuro per una successiva installmente; si consiglia d'utilizzare l'imballo originale.

RISOLUZIONE PROBLEMI - NORME DI SICUREZZA

9

Problemi	Cause	Rimedi
La macchina non monta il latte. Latte con tenore di grasso non adatto. Cambiare il tipo di latte utilizzato.
	La valvola posta nel coperchio è sporca Lavare la valvola.
	La spia nella base del Milk Island è rossa.	Premere a fondo la caraffa del latte.
	Componenti del coperchio non installa- ti correttamente.	Verifi care il montaggio del coperchio.
	La macchina da caffe non pronta per erogare vapore.	Verifi care il funzionamento della macchina.

Per i guasti non contemplati alla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

NORMEDI SICUREZZA

Mai mettere a contatto dell'acqua le parti sotto tensione: pericolo di cortocircuito! Il vapore surriscaldato e l'acqua calda possono provocare scottature!

DESTINATION D'USO

Il Milk Island è previsto esclusivamente per l'impiego domestico.

Il Milk Island non pue essere utilizzato singolarmente ma deve essere collegato ad una macchina da caffe predisposta.

É vietato apportare modifièche tecniche egni impiego illecito, a causa dei rischi che essi comportano!

Il Milk Island e la macchina per caffe devono essere utilizzati solo da adulti.

ALIMENTAZIONE DI CORRENTE

Il Milk Islandiene alimentato in bassa tensione alla macchina da caffe alla quale è collegato tramite lo speciale connettore elettro-idraulico.

CONNETTORE D'ALIMENTAZIONE (ELETTR-IDAULICO)

Mai usare il Milk Island se il connettore eletto-idraulico d'alimentazione è difettoso.

Se il connettore elettro-idraulico è danneggiato, delve essere sostituito dal produttore o dal suo servizio assistenza clienti.

Non mettere a contatto il connettore con liquidi, parti bagnate o altre sostanze che possano alterare l'efficacia dei contatti elettrici o provocare un corto circuito.

PROTEZIONE D'ALTRE PERSONE

Assicurarsi che nessun bambino abbia la possibilità d'utilizzare il Milk Island.

I bambini non si rendono conte del pericolò connessoagli elettrodomestici.

Non lasciare alla portata dei bambini i materiali utilizzati per imballare il Milk Island.

PERICOLO D'USTIONI

Evitare di dirigere contro se stessi e/o altri il getto di vapore e/o d'acqua calda.

Usare sempre l'apposita impugnatura posta sulla caraffa.

UBICAZIONE

Sistemare il Milk Island e la macchina per caffe in unosto sicuro, dove nessuno pudro rovesciarla o venirne ferito.

NORMEDI SICUREZZA

Acqua calda o vapore potrebbero fuoruscire: pericolo di scottature!

Non usare il Milk Island e la macchina per caffe all'aperto.

Non tenere la macchina a temperatura inferiore a 0^ ; c' è il pericolo che il gelo possa danneggiare la macchina.

Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa fonda oCOMUNQUE SI DANNEGGI.

PULIZIA

Mai immergere la base del Milk Island nell'acqua!

É severamente viétato cercare d'intervenire all'interno della base del Milk Island.

Dopo averutilizzato il Milk Island procedere ad un'accurata pulizia della caraffa del latte e del gruppo emulsione utilizzando acqua calda e mettendola in lavastoviglie

SPAZIO PER L'USO E LA MANUTENZIONE

Per il corretto e buon funzionamento del Milk Island e della macchina per caffe si consiglia quanto segue:

Scegliere un piano d'appoggio ben livellato;

Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente fácilmente accesibile;

Prevedere una distanza minima delle pareti della macchina come indicato nel relativo libretto.

Quando il Milk Island rimane inutilizzato per un periodo prolongato, disinserirlo alla macchina. Custodirlo in luogo asciutto e non accessibile ai bambini. Proteggerlo alla polvere e dallo sporco. Dopo un periodo d'inutilizzo povvedere alla pulizia del Milk Island prima d'utilizzarlo.

RIPARAZIONI / MANUTENZIONE

Nel caso di guasti, difetti o sospetto di difetto alla sua caduta, staccare subito il Milk Island alla macchina (vedi disistallazione). Mai mettere in funzione un Milk Island difettoso. Le riparazioni vanno eseguite unicamente da un centro di assistenza autorizzato. Nel caso di interventi non eseguita a regola d'arte, si declina agli responsabilità per eventuali danni.

ANTINCENDIO

In caso di incendio utilizzato estintori ad anidride carbonica (CO_2) . Non utilizzato acqua o estintori a polvere.

SMALTIMENTO

ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifi uti"

Il significato del cassonotto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vitaagli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adequata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpieg o/o ricicchio dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni aminatoriative previste alla normativa vigente.
