BEDIENUNGSANLEITUNG 21000403 PHILIPS

Bittelesen Sie diese Bedienungsanleitung und die Sicherheitsvorschriften vor Verwendung des Milk Island aufmerksam durch.

Mode d'emploi

ALLGEMEINES 22
TECHNISCHE DATEN 23
ANSCHLUSS DES MILK ISLAND 24
GEBRAUCH DES MILK ISLAND 25
REINIGUNG DES MILK ISLAND 26
DEINSTALLATION DES MILK ISLAND 26
PROBLEMLösUNG 29
SICHERHEITSVORSCHRIFTEN 29

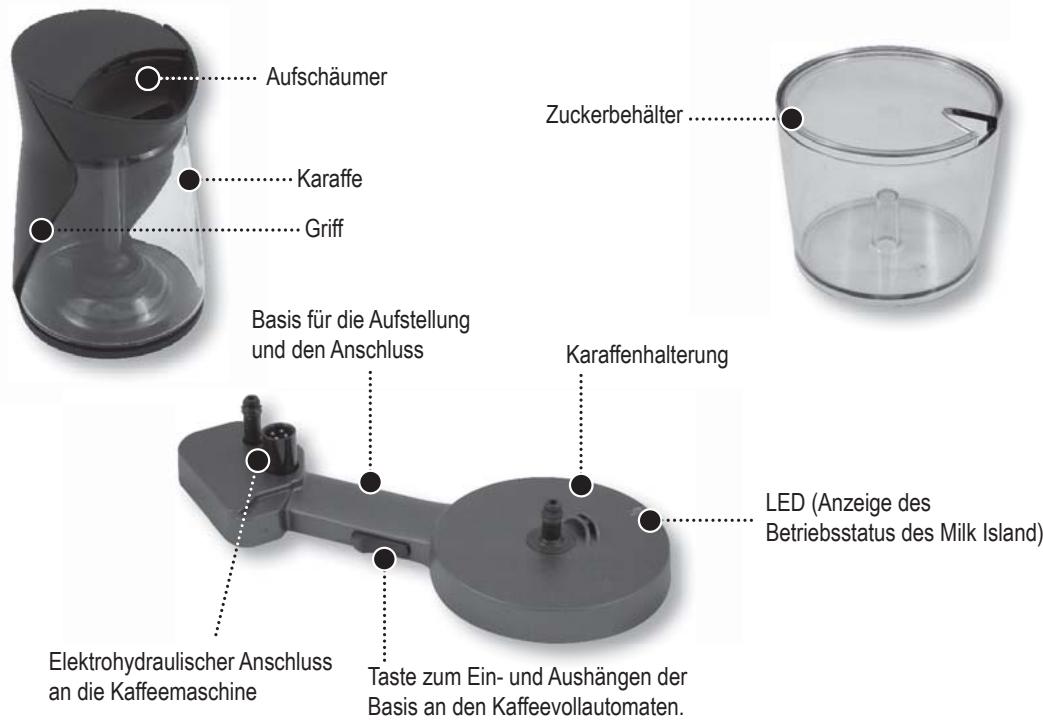

ALLGEMEINES

Das Milk Island wurde eigens zum einzelnen und schllen Aufschäumen von Milch und zum Wärmen von Wasser entwickelt und hergestellt. Das Milk Island wurde für den Einsatz im Haushalt entwickelt; es eignet sich daher nicht für den Dauerbetrieb im gewerblichen Einsatz.

Achtung. In folgenden Fällen wird für eventuelle Schäden keine Haftung übernommen:

• Falsche und nicht den vorgesehenen Verwendungszwecken entsprechende Verwendung;
• Reparaturen, die nicht in autorisierten Kundendienststellen durchgeführt wurden;
• Veränderungen an beliebigen Bestandteilen der Vorrichtung;
• Verwendung von anderen als originalen Entsatz- und Zubehörteilen;
  Lagerung in Räumen bei Temperaturen unter 15^ und fehlende Wartung;
• Wärmen von Tees direkt in der Karaffe.

In diesen Fällen erlischt die Garantie.

Das Warndreieck deutet auf alle Informationen hin, die fur die Sicherheit des Benutzers wichtig sind.

These Hinweise sind strikt zu beachten, um schwere Verletzungen zu vermeiden!

Mit diesen Symbol werden Informationen gekennzeichnet, auf die besonders geachtet werden muss,

um den Betrieb der Vorrichtung zu optimieren.

These Bedienungsanleitung an einem sicheren Ort aufbewahren und sie der Vorrichtung immer beilegen, wenn diese von anderen Personen benutzt wird.

Für weitere Informationen oder bei Problemen wenden Sie sichitte an die autorisierten Kundendienststellen.

TECHNISCHE DATEN

Versorgung	Das Milk Island wird direkt über die Kaffeemaschine versorgt
Material des Gerätekörpers	Thermoplastisches Material
Material der Karaffe	Thermoplastisches Material - Glas
Abmessungen (L x H x T) (mm)	215 x 156 x 95
Gewicht	0,450 kg
Füllmenge der Karaffe	0.2 Liter aufzuschädemede Milch - 0.4 Liter aufzuwärmedendes Wasser
Sicherheitsvorrichtungen	Elektrohydraulische Sperre der Dampfausgabe, wenn während der Betriebsphase oder im Standby die Karaffe nicht vorhanden ist.
Kompatibilität	Zur Verwendung mit Kaffeemaschinen Type SUP 032OR, SUP 032NR, SUP 032BR, SUP 032AR

Wichtiger technischer Hinweis: Das Milk Island muss über den speziellen Stecker direkt an einen entspruchend ausgelegten Kaffeevollautomaten angeschlossen werden. Das Milk Island ist nicht mit einem Stecker ausgestätter, der in eine herkömmliche Steckdose eingesteckt werden kann.

Änderungen der Konstruktion und Ausführung sind aufgrund von technologischen Weiterentwicklungen vorbehalten.

Die Vorrichtung entspricht der europäischen Richtlinie 89/336/EWG (Gesetzesverordnung 476 vom 04.12.92) hinsichtlich der Funkentstörung.

ANSCHLUSS DES MILK ISLAND

Achtung: Das Milk Island für den Anschluss geben eine Kaffeemaschine stellen; zuvor den

Wassertank, die Abtropfschale und den Kaffeesatzbehälter entfernen und den Bohnenbehälter der

Kaffeemaschine leeren. Die Kaffeemaschine ausschalten und den Stecker von der Steckdose abziehen.

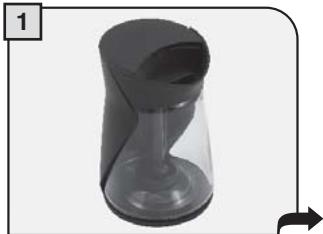

Das Milk Island aus der

Verpackungnehmenund

sicherstellen, dass die Karaffe

unbeschädigt ist. Die Verpackung

solle aufbewahrt werden.

Die Taste zum Einsetzen der

Basis in die Unterseite der

Maschine in die angegebene

Richtung drucken.

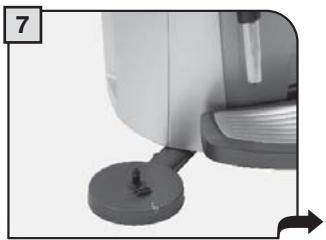

Nun den Kaffeevollautomaten

wieder aufstellen und alle seine

Behalter einsetzen und fullen.

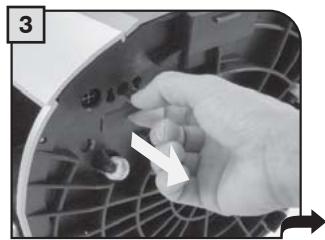

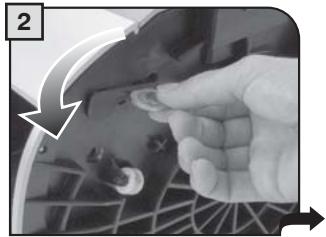

Nachdem die Behälter geleert wurden, die Kaffeemaschine vorsichtig zur Seite legen. Die Schutzabdeckung abnehmer, indem Sie die Abdeckung mit einer Münze wie abgebildet entriegeln.

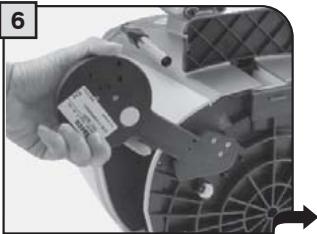

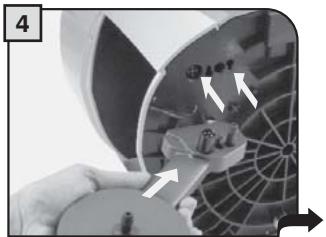

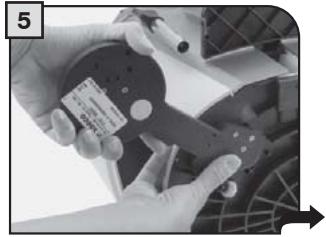

Die Taste gedrück halten und das

Milk Island in den Gehäuseboden

des Kaffeevollautomen einsetzen,

wobei die entsprechenden Stecker

in Übereinstimmung gebracht

werden müssen.

8

Beim Einschalten des

Kaffeevollautomaten

erfolgt die automatische

Konfiguration des Milk

Island.

Die Schutzabdeckung

abnehmen und sorgfältig

aufbewahren.

Nach dem Einsetzen der Basis die Taste loslassen.

Überprüfen, ob die Basis fest

mit der Maschine verbunden ist.

Die Karaffe auf die Basis stellen.

Die Farbe der LED auf der Basis

beachten. Wenn die LED grün

leuchtet, ist das Milk Island correkt

eingesetzt und betriebsbereit.

GEBRAUCH DES MILK ISLAND

Achtung: vor dem Gebrauch des Milk Island mussen die Karaffe und die anderen Bestandteile gereinigt werden. Überprüfen, ob alle Bestandteile korrekt installiert wurden. Das Glas der Karaffe kann hohe Temperaturen erreichen: Verbrennungsgefahr! Das Milk Island nur mit Wasser und Milch verwenden. Die Benutzung mit anderen Flüssigkeiten jeder Art oder chemischen Zusammensetzungen ist verboten.

Wichtiger Hinweis: die Milchmenge in der Karaffe darf nicht unter der Markierung der Mindestfulhöhe "MIN" liegen und sie darf die Markierung der maximalen Füllmenge "MAX" nicht überschreiben. Nach der Benutzung des Milk Island[Mn]nse alle Bestandteile sorgfältig gereinigt werden.

i Fur die Zubereitung eines optimalen Cappuccinos ist es empfohlen, teilentrahmte, kalte (0 - 8^) Milch zu verwenden.

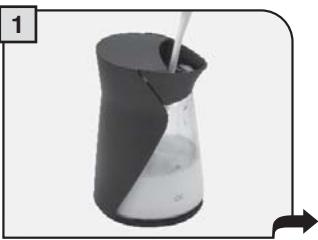

Die Karaffe mit der gewünschten Milchmenge füssen.

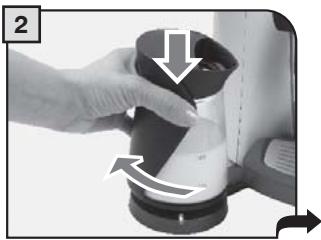

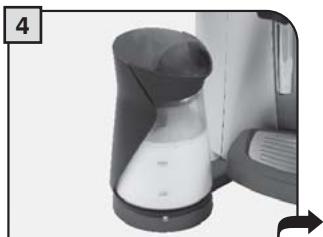

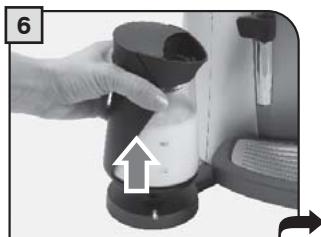

Drucken und drehen, um die Karaffe auf die Basis der Milk Island zu stellen. Überprüfen, ob die LED auf der Basis grün aufleuchtet.

Abwarten, bis die Milch aufgeschäumt ist.

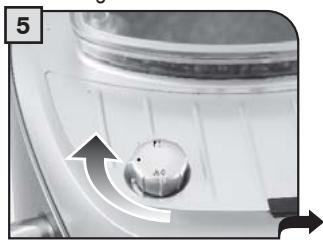

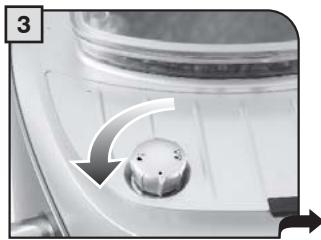

Den Regler bis in die Ruheposition () drehen.

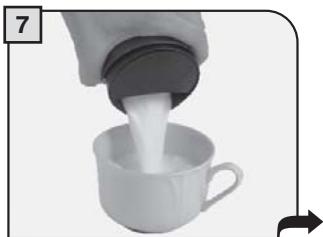

Leichte Kreisbewegungen ausführren und die Milch in die Tasse gießen.

Die Tasse mit der aufgeschäumten Milch unter den Kaffeeauslauf stellen. Den Kaffee in die Tasse ausgegeben (siehe Bedienungsanleitung des Kaffeevollautomaten).

Den Regler bis in die Position
drehen.

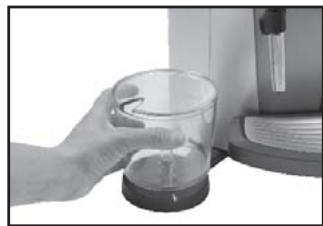

Die Karaffe am Griff anfassen und abnehmer.

Hinweis: Wenn die Milchkaraffe nicht benutzt wird, den Zuckerbehälter auf die Basis setzen.

REINIGUNG DES MILK ISLAND

Achtung: die Basis des Milk Island nicht in Flüssigkeiten jeder Art tauchen. Die Wartung und die Reinigung der Basis dürfen erst dann durchgeführt werden, wenn die Maschine vom Stromnetz getrennt wurde und abgekühlt ist. Alle im vorliegenden Abschnitt beschrieben den Bestandteile dürfen in einem Haushalts-Geschirrspüler gewaschen werden.

Für die Reinigung dürfen keine spitzen Gegenstände oder chemisch aggressive Produkte (Lösungsmittel) verwendet werden. Die Basis mit einem weichen Tuch reinigen. Das Milk Island und seine Bestandteile nicht unter Verwendung eines Mikrowellen- oder herkömmlichen Backofens trocknen.

Die Karaffe von der Basis abnehmer.

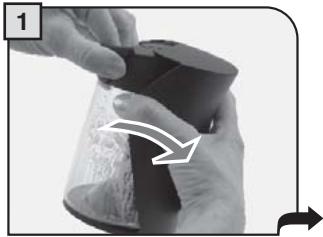

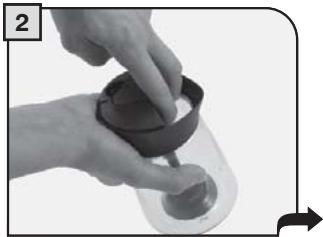

Den Griff abnehmer, indem die Karaffe am Ausguss gehalten wird.

Den Aufschäumer von der Karaffe abnehmer.

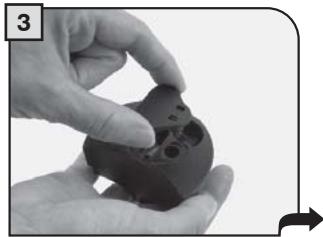

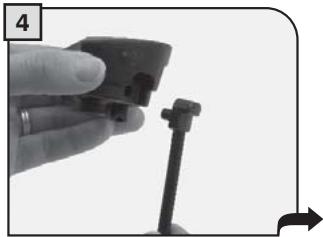

Das Ventil aus dem Aufschäumer herausziehen.

Den Ansaugschlauch aus dem Aufschäumer Herausziehen.

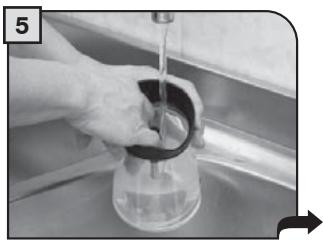

Die Karaffe mit warmem Wasser waschen.

Den Aufschäumer mit warmem Wasser waschen.

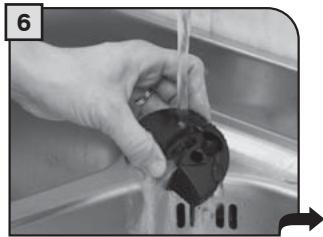

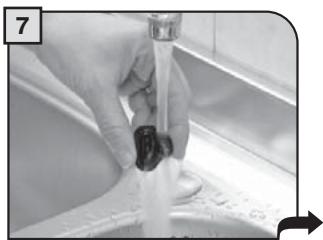

Das Ventil sorgfältig mit Wasser waschen.

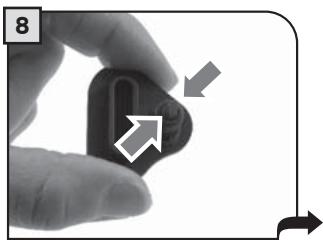

Überprüfen, ob das Ventil korrekt gereinigt ist, indem es leicht auf den Seiten zusammengedrück wird. Das Ventil solle für den Betrieb sauber und trocken sein.

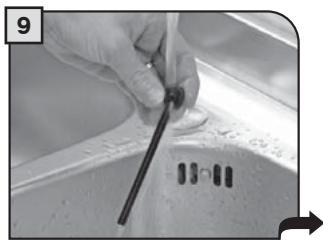

Den Schlauch mit Wasser waschen.

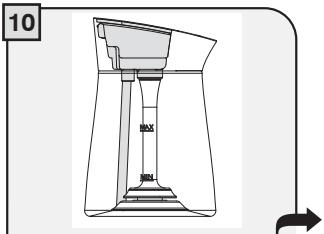

Den Aufschäumer wieder montieren und in die Karaffe einsetzen.

Achtung: Der Aufschaumer muss korrekt auf den Schlauch im Innerer der Karaffe gesetzt sein.

Nun fest drücken, um die beiden Teile miteinander zu verbinden.

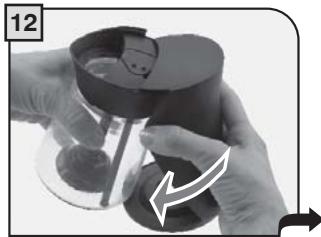

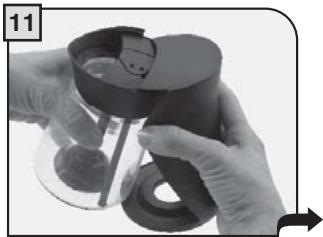

Den Griff montieren. Den oberen Teil auflegen, wie in der Abbildung gezeigt.

Nun ist die Karaffe vollständig zusammengebaut und kann benutzt werden.

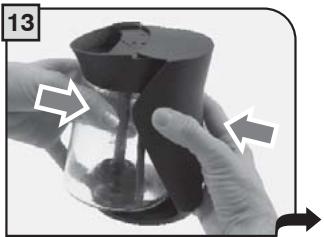

Den oberen Teil in dieser Position halten und den unteren Teil des Griffs eingetzen.

Achtung: die Karaffe davon dann benutzt werden, wenn sie keine Defekte aufweist und wenn alle Teile korrekt montiert wurden.

Den Anschluss mit einem feuchten Tuch reinigen.Fur eine grundlichere Reinigung die saubere Karaffe mit Wasser fullen und Dampf ausgegeben. Karaffe mit sauberem Wasser fullen und die Schritte auf den Bildern 2 bis 6 von Seite 25 wiederholen." Die Karaffe und die Bestandteile des Aufschaumers durren in einem Haushalts-Geschirrspuler gewaschen werden.

DEINSTALLATION DES MILK ISLAND

Achtung: zum Entfernen des Milk Island die Kaffeemaschine zur Seite legen; zuvor den

Wassertank, die Abtropfschale und den Kaffeesatzbehälter entfernen und den Bohnenbehälter der

Kaffeemachine leeren.

Die Kaffeemaschine ausschalten und den Stecker aus der Steckdoseziehen.

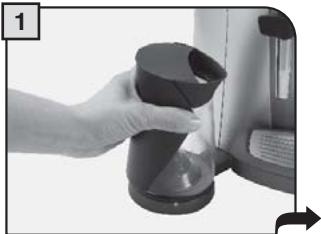

Die Milchkaraffe von der Basis losen.

Nachdem die Behälter geleert wurden, die Kaffeemaschine vorsichtig zur Seite legen.

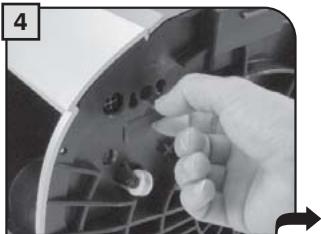

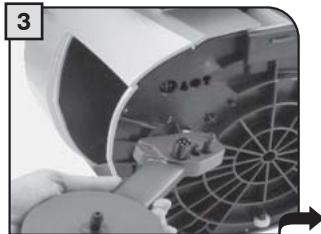

Die Taste gedrückt halten und die Basis aus der Kaffeemaschine Herausnahmen.

Die Schutzabdeckung in ihre Aufnahme einsetzen.

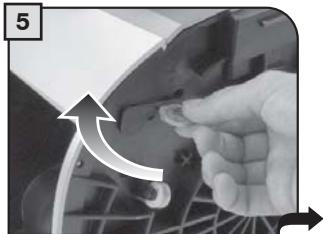

Abdeckung mit einer Münze wieder am Gehäuseboden verriegeln.

6

Nun den

Kaffeevollautomaten wieder aufstellen und alle Bestandteileenetzen.

7

Den Kaffeevollautomaten einschalten und die Inbetriebnahme gemäß der Beschreibung in der Bedienungsanleitung der Maschine vorhalten.

Anschließend alle Bestandteile des Milk Island reinigen und für die{nachste Installation an einem sicheren Ort aufbewahren. Soweitvorhanden, wird empfohlen, die Originalverpackung zu verwenden.

Probleme	Ursachen	Abhilfen
Das Milk Island schäumt die Milch nicht auf.	Der Fettgehalt der Milch ist nicht geeignet.	Die Milchsorte wechseln.
	Das Ventil in der Abdeckung ist verschmutzt.	Das Ventil waschen.
	Die Kontrollampe der Basis des Milk Island leuchtet rot.	Die Milchkaraffe ganz niederrücken.
	Teile der Abdeckung sind nicht richtig eingesetzt.	Die Montage der Abdeckung kontrollieren.
	Den Kaffeevollautomaten ist nicht für die Dampfausgabe bereit.	Den Maschinenbetrieb überprüfen.

Bei Störungen, die nicht in der oben aufgeführten Tabelle behandelt werden, oder in Fällen, in denen die empfohlenen Vorgangsweisen das Problem nicht beheben, wenden Sie sichitte an eine Kundendienstelle.

SICHERHEITSVORSCHRIFTEN

Die unter Spannung stehenden Teile dürfen niemals mit Wasser in Berührung kommt: Kurzschlussgefahr! Der heiße Dampf und das frübe Wasser konnen Verbrennungen verursachen!

SACHGEMÄSSER GEBRAUCH

Das Milk Island ist ausschließlich für den Betrieb in Haushalten vorgesehen. Es darf nicht als Einzelgerät verwendet werden, sondern muss an einen darauf ausgelegten Kaffeevollautomaten angeschlossen werden. Technische Änderungen und unsachgemäßer Gebrauch sind wegen der damit verbundenen Risiken verboten! Das Milk Island und die Kaffeemaschine)duren ausschließlich durch Erwachsene betrieben werden.

STROMVERSORGUNG

Das Milk Island wird mit Niederspannung von der Kaffeemaschine versorgt, an die die Vorrichtung mit einem speziellen elektrohydraulischen Stecker angeschlossen wird.

VERSORGUNGSSTECKER (ELEKTRHYDRAULISCH)

Das Milk Island darf keinesfalls mit defektem elektrohydraulischen Stecker betrieben werden.

Bei Schäden am elektrohydraulischen Stecker muss dieser vom Hersteller oder von dessen Kundendienst ausgetauscht werden. Der Stecker darf keinesfalls mit Flüssigkeiten, nassen Teilen oder anderen Substanzen in Berührung kommt, die die Funktionstüchtigkeit der elektrischen Kontakte beeinträchtigen oder zu einem Kurzschluss führen können.

Sicherstellen, dass Kinder das Milk Island nicht benutzten konnen. Kinder konnen die Gefahrensituationen, die durch Haushaltsgeräte entstehen konnen, nicht abschätzen. Die für die Verpackung des Milk Island benutzten Materialien nicht in Reichweite von Kindern aufbewahren.

VERBRENNUNGSGEFAHR

Den HeiSwasser- oder Dampfstrahl keinesfalls auf sich selbst oder auf andere Personen richten. Immer den entsprechenden Griff an der Karaffe verwenden.

STANDORT

Das Milk Island an einem sicheren Ort aufstellen, an dem es nicht umgekippt werden kann und sich niemand daran verletzen kann.

Es besteht die Möglichkeit des Austritts von bereits Wasser oder Dampf: Verbrennungsgefahr!

Das Milk Island und den Kaffeevollautomaten dürfen nicht im Freien betrieben werden.

Die Maschine keinen Temperaturen unter 0^ aussetzen. Es besteht die Gefahr, dass sie durch gefrierendes Wasser beschädigt wird. Die Maschine nicht auf freißen Flächen oder in der Höhe von offenem Feuer aufstellen, da das Gehäuse schmelzen oder auf andere Art beschädigt werden können.

REINIGUNG

Die Basis des Milk Island keystinesfalls ins Wasser tauchen! Der Versuch von Eingriffen im Inneren der Basis des Milk Island ist strengstens verboten. Nach der Verwendung des Milk Island müssen die Milchkaraffe und der Aufschaumer sorgfältig mit warmem Wasser oder in der Spülmaschine gereinigt werden.

RAUMBEDARF FÜR DEN BETRIEB UND DIE WARTUNG

Für einen korrekten und einwandfrei Betrieb des Milk Island sollen den folgende Empfehlungen berücksichtigt werden: Eine ebene Auflagefläche auswahlen. Der Raum sollte ausreichend beleucht und hygienisch unbedenklich sein und die Steckdose muss leicht zugänglich sein.

Gemäß den Angaben in der entsprechenden Bedienungsanleitung einen Mindestabstand von den Maschinenwänden berücksichtigten.

AUFBEWAHRUNG DES MILK ISLAND

Wenn das Milk Island langere Zeit nicht benutzt wird, musses von der Maschine getrennt werden. Die Vorrichtung an einem trockenen und für Kinder unzugänglichen Ort aufbewahren. Vor Staub und Schmutz schützen. Nach längerer Nichtbenutzung das Milk Island reinigen, bevores wieder benutzt wird.

REPARATUREN/WARTUNGSARBEITEN

Das Milk Island bei Störungen, Defekten oder dem Verdacht auf Defekte nach einem Sturz unverzüglich von der Kaffeemaschine trennen (siehe Deinstallation). Ein defektes Milk Island keinesfalls in Betrieb setzen. Reparaturen dürfen nur bei einer autorisierten Kundendienstelle durchgeführt werden. Im Falle von nicht fachgerecht ausgeführten Eingriffen wird jeder Haftung für eventuelle Schäden abgelehtn.

BRANDSCHUTZ

Im Fall eines Brandes einen Kohlensäurelöscher (CO_2) verwenden. Keinesfalls sind Wasser- oder Pulverlöscher einzusetzen.

ENTSORGUNG

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass das Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

GENERALITIES 32

Der Hersteller behält sich das Recht vor, Änderungen ohne Ankündigung vorzunehmen.
