BEDIENUNGSANLEITUNG 750GH DOVRE

Eventuele beschadigungendie dan nicht opvallen

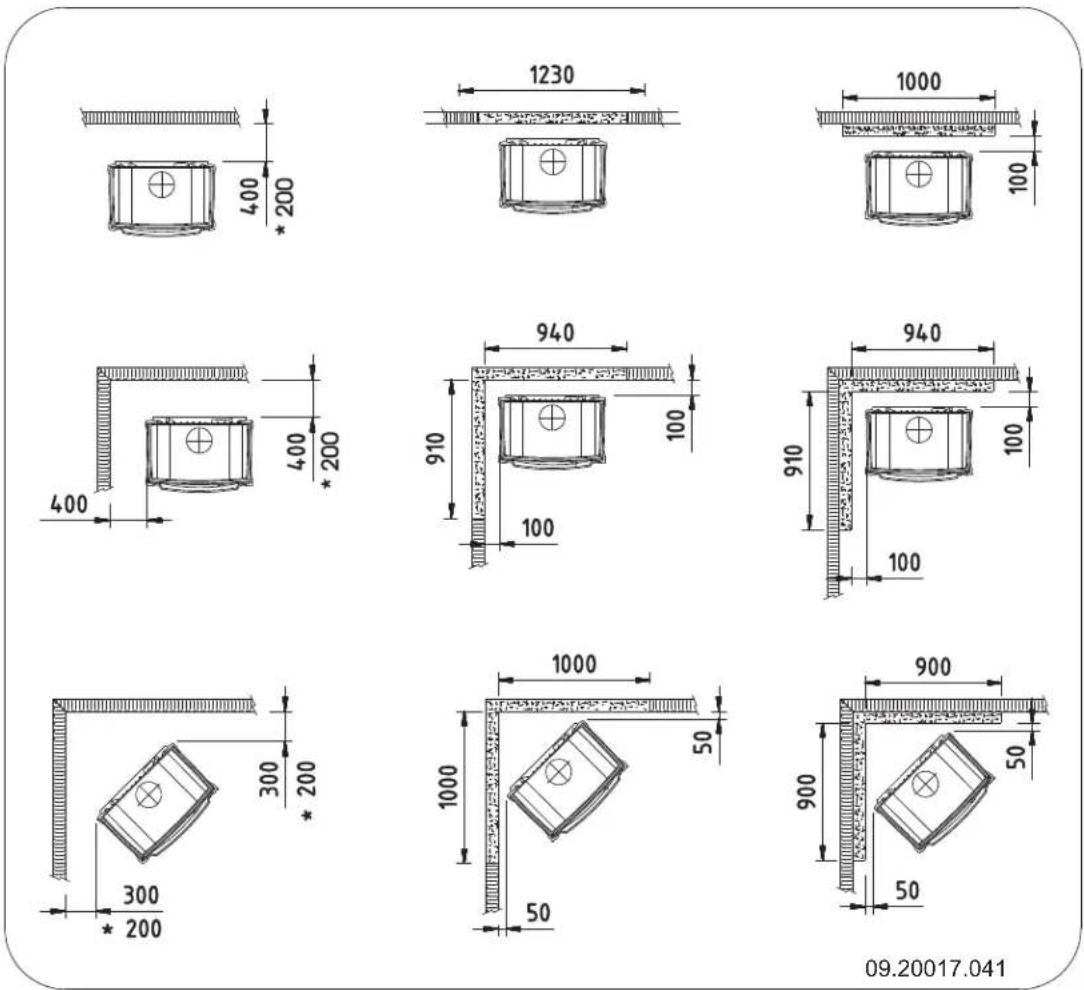

750GH en 750GM - Minimale aufstanden in millimeters

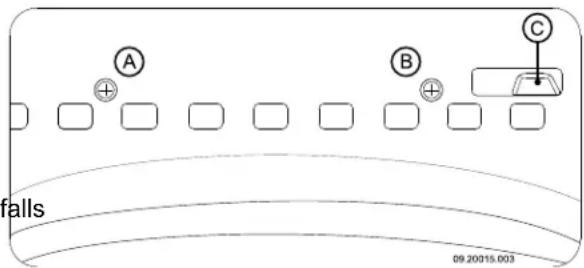

Deur aufdichtingskoord 15

bijstellen 15

slitting. 15

Kachelruitenreiniger 13

Weersomstandigheden, nicht stoken. 12

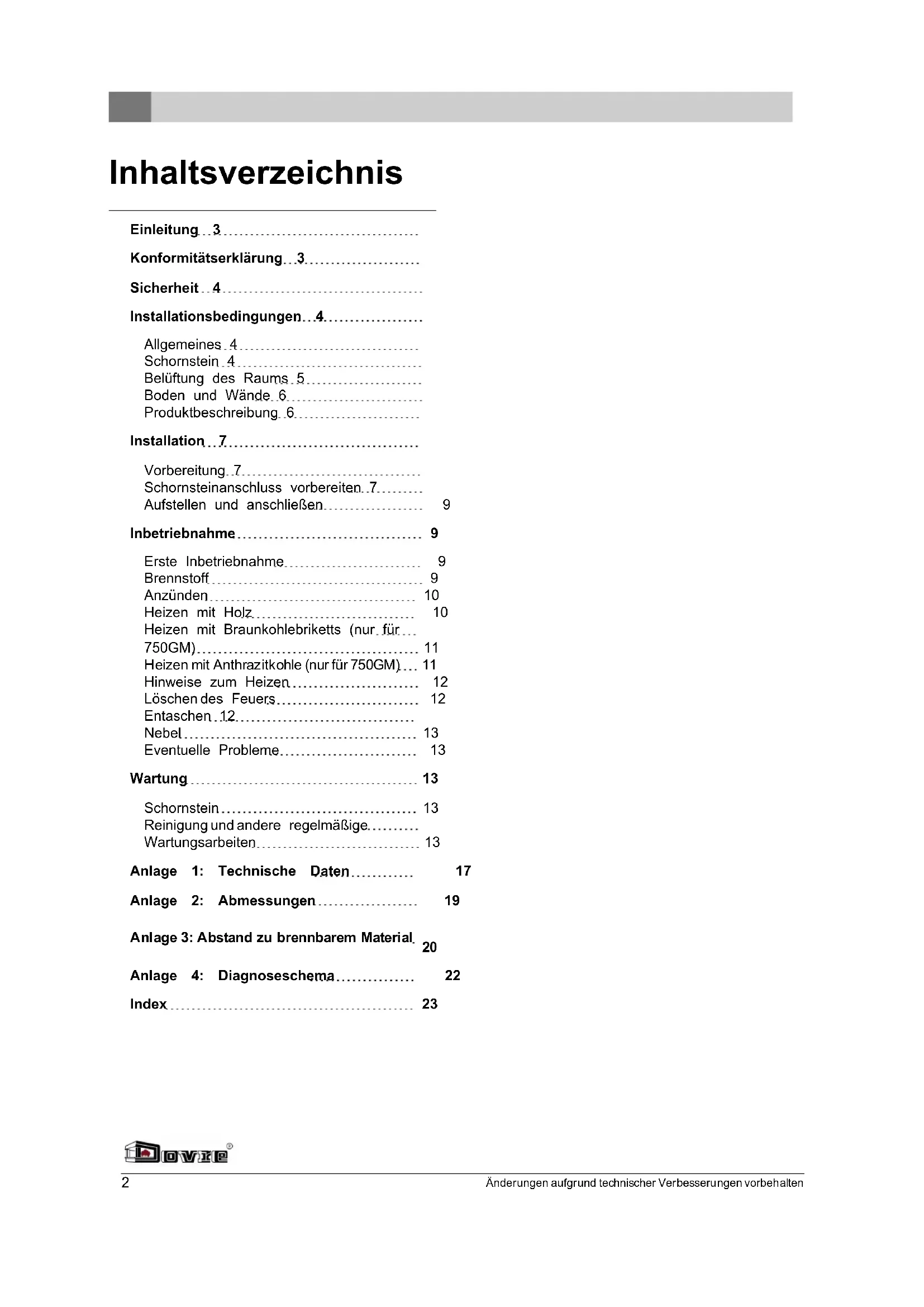

Table of contents

Introduction 3

Konformitätserklarung 3

Sicherheit 4

Installationsbedingungen.4

Allgemeines 4
Schornstein 4
Belüftung des Raums 5
Boden und Wände 6
Produktbeschreibung.6

Installation 7

Vorbereitung.7
SchornsteinanschlussVBorbereiten.7
Aufstellen und anschlieben

Inbetriebnahme 9

Erste Inbetriebnahme
Brennstoff
Anzünden
Heizen mit Holz
Heizen mit Braunkohlebriketts (nur für...
750GM) 11
Heizen mit Anthrazitkohle (nur für 750GM)... 11
Hinweise zum Heizen 12
Löschen des Feuers 12

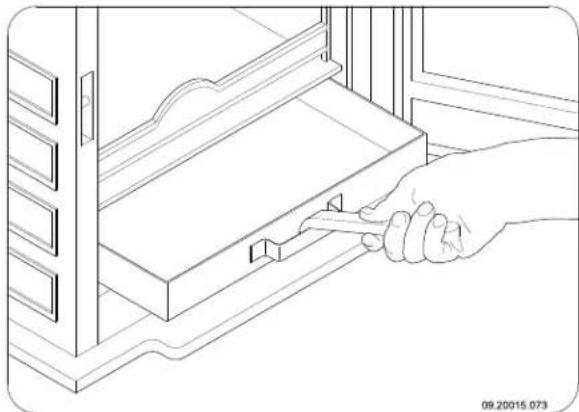

Entaschen. 12
Nebel 13
Eventuelle Probleme 13

Wartung 13

Schornstein 13
Reinigung und andere regelmäßige.
Wartungsarbeiten 13

Anlage 1: Technische Daten

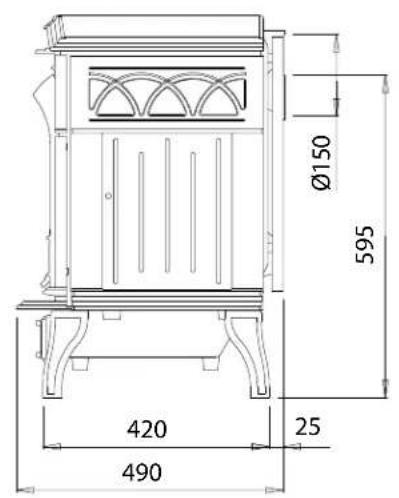

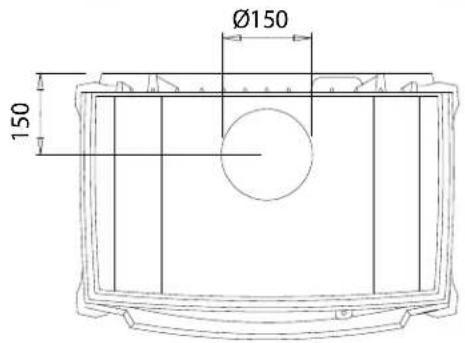

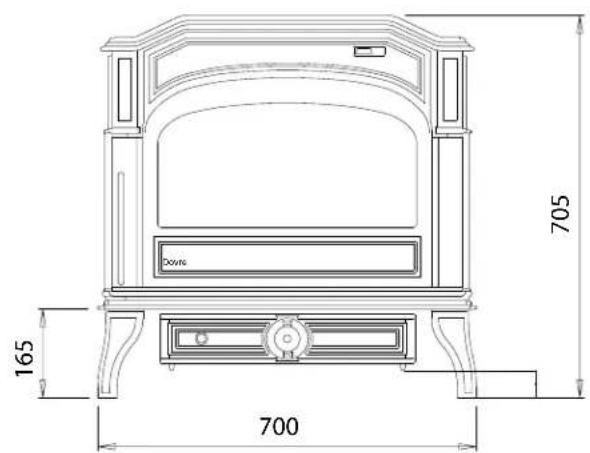

Anlage 2: Abmessungen

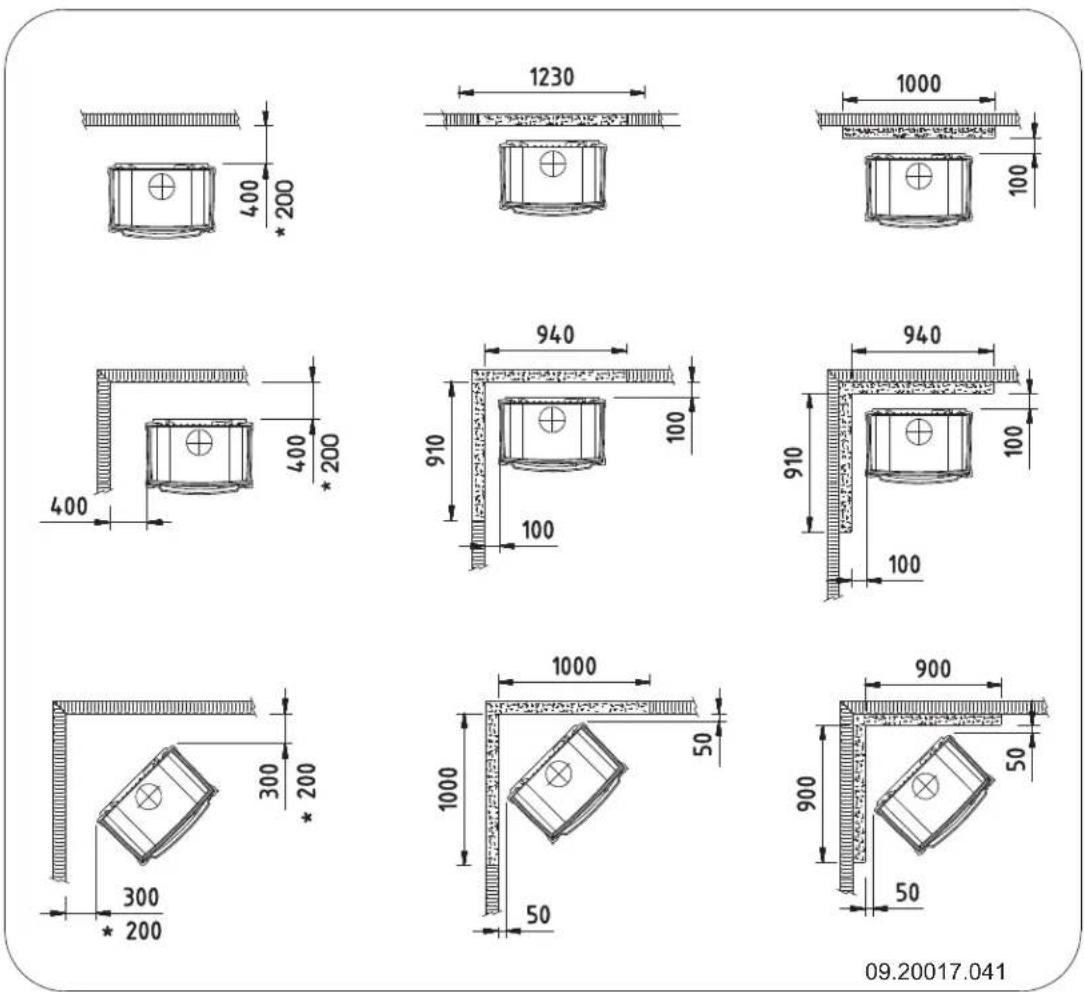

Anlage 3: Abstand zu brennbarem Material. 20

Anlage 4: Diagnoseschema

Index 23

Einleitung

Sehr geehrte(r) Benutzer(in),
Mit dem Kauf theses Heizgerats von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden.
Dieses Produkt gehört zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte.
These Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme.

Konformitätserklarung

Benachrichtigte Behörde: 1625

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Sollte Ihr Gerät wider Hiermit erklart Erwarten dennoch einen Mangel aufweisen, können Sie sich jederzeit an den DOVRE-Service wenden. Dovre nv, Nij
Das Gerätarf nicht verändert werden; verwenden Sie stets Original-Ersatzteile.
Das Gerät ist zum Aufstellen in einem Wohnraumproduziert werden. gedacht. Es muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden. Weelde 04-03-200
Wir empfehlen, das Gerät durch einen qualifizierten Techniker installmenten zu halten.
DOVRE übernimmt keinerlei Haftung für Probleme oder Schäden, die auf eine inkorrekte Installation zurückzuführen sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

These Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicher installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sichitte zuerst an ihren Lieferanten.

© 2012 DOVRE NV

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.
Nijverheidsstraat 18 Tel.: [phone]
B-2381 Weelde Fax: [phone]
Belgien E-Mail: [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt eingehalten werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung sorgfältig durch, bevor Sie das Gerät in Betrieb fühmen.
Das Gerät muss gemäß den in Ihr dem Land geltenden gesetzlichen Bestimmungen installiert werden.
Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung, die dem Gerät beiliegen.
Vorzugsweise sollte das Gerät von einem dazu befugten Techniker installiert werden. Diese kennt alle geltenden Bestimmungen und Vorschriften.
Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen, einschließlich Glas und Anschlussrohr, können sehr heißt werden (mehr als 100^ ! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebestandige Handschuhe.
Legen Sie keine Gardinen, Kleider, Wäschstücke oder andere brennbare Materialien auf oder neben das Gerät.
Verwenden Sie während des Betriebs Ihres Geräts keine leicht entflammbaren oder explosiven Materialien in der Nähe des Gerä
Lassen Sie den Schornstein regelmäßig reinigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tur.
Bei einem Schornsteinbrand: Schließen Sie die Lufteingänge des Geräts, und rufen Sie die Feuerwehr.
Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen. Vgl. das Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation.

Installationsbedingungen

Allgemeines

Das Gerät muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden.
Fur den Anschluss: vgl. die Anlage "Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei ihrer Versicherungsgesellschaft nach eventuellen speziellen Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:

Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.
Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt dazu nach oben.
Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt Funktionierender Schornstein kann zu Rauchrückschlagen beim Offnen der Tur führen.
SSchaden durch Rauchrückschlag fallen nicht unter die Garantie.

Schlieben Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei dann, lokale oder landesweite Gesetze halten dies zu.

Fragen Sie ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

Ein Zug/Unterdruck von 15 - 20 Pa während der normalen Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richtungsänderungen und horizontale Teilstücke stären den Abzug der Verbrennungsgase und führen möglicherweise zu Rauchansammlungen.
Die Innenmaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch den Zug beeinträchtigen.
Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstück.

Für den nominalen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas großer sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals muss konstant sein. Änderungen und (vor allem) Verengungen stären die Abfuhr der Verbrennungsgase.
Bei Verwendung einer Regenhaube auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt, und dass sie nicht die Abfuhr der Verbrennungsgase befindert.
Der Schornstein muss in einem Bereich munden, Sie konnen fur zusätzliche Ventilation sorgen, indem der nicht durch umliegende Gebäude, in der Nähsie in der Außenwand ein Ventilationsgitter einbauen stehende Bäume oder andere Hindernisse halten. behindiert wird.
Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.
Der Schornstein muss mindestens 4 Meter hoch sein.
Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.
Eine Faustregel ist, dass die Luftzufuhr 5,5cm^2 /kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:
inn das Gerät in einem gut isolierten Raum.
inn eine mechanische Ventilation verwendet, etwa durch ein zentrales Absaugsystem oder die Abzugkappe in einer offenen Kuche.
- Sie können für zusätzliche Ventilation sorgen, indem sie in der Außenwand ein Ventilationsgitter einbauen laßen.
Sorgen Sie davon, dass andere Luft verbrauchende Geräte (eita ein Wäschetrockner, andere Heizgeräte oder ein Badezimmerventilator) über eine eigene Außenluftzufuhr verfügen, oder ausgeschaltet sind, wenn das Gerät in Verwendung ist.

Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: halten Sie die in der folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

Belüftung des Raums

Für eine gute Verbrennung besteht das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Luftinlassoeffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführrt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen.

Boden und Wände

Der Boden, auf dem das Gerät aufgestellt wird, muss über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Gerats vgl. die Anlage "Technische Daten".

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung. Vgl. die Anlage "Abstand zu brennbarem Material".

Entfernen Sie brennbare Materialien, wie etwa Linoleum, Teppich usw. unter der feuerfesten Bodenplatte.

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie etwa hölzernen Wänden und Möbeln.

Auch das Anschlussrohr strahlt Wärme ab.
Sorgen Sie für ausreichenden Abstand bzw.
Abschirmung zwischen dem Anschlussrohr und brennbaren Materialien.
Die Faustregel für ein einwandiges Rohr ist, Abstand, der das Dreifache des Rohrdurchmessers beträgt. Wenn das Rohr von einer Schutzschale umhüllt ist, ist ein Abstand, der dem Rohrdurchmesser entspricht, vertretbar.

Zwischen Teppichen und dem Feuer muss ein Mindestabstand von 80 cm gewahrt bleiben.

Schützen Sie brennbare Böden vor dem Ofen mithilfe einer feuerfesten Bodenplatte gegen eventuell herausfallende Asche. Die Bodenplatte muss den in Ihr dem Land gultigen gesetzlichen Normen entsprechen.

Für die Abmessungen der feuerfesten Bodenplatte: Vgl. die Anlage "Abstand zu brennbarem Material".

Für weitere Anforderungen im Zusammenhang mit der Brandsicherheit: Vgl. die Anlage "Abstand zu brenbarem Material".

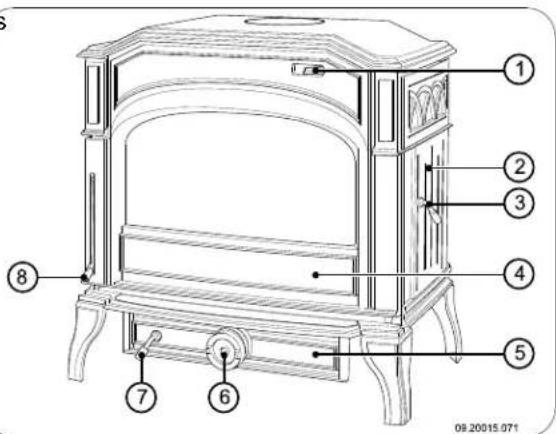

Produktbeschreibung

1. Sekundäre Luftklappe
2. Fülltür
3. Riegel Fültlür
4. TUR
5. Aschenladentür
6. Primäre Luftklappe
7. Riegel Aschentür
8. Riegel Tur

Merkmale des Geräts

Das Gerät kann an der Rückseite oder der Oberseite an den Schornstein angeschlossenen werden.
Das Gerät wird mit einem losen Handgriff, der so genannten "kalten Hand", geliefert.
Das Gerät verfügt über eine gesonderte Tur zum Nachfällen des Brennstoffs, die so genannte "Fülltur".

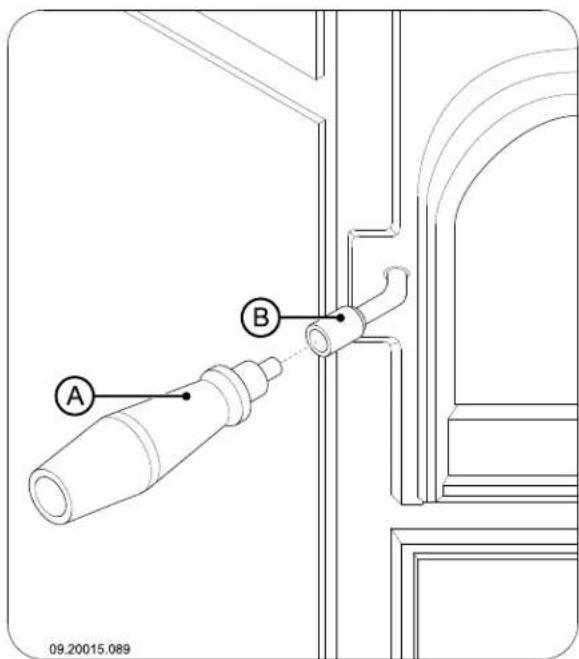

- Setzen Sie zum Öffnen der Türen die "kalte Hand" (A) in den Riegel (B) an den Türen; vgl. die nachfolgende Abbildung.

Das Gerät 750GH verfügt über Vermicilit-Innenplatten.
Das Gerät 750GH verfügbar über eine abnehmbare Entaschungsoffnung.
Das Gerät 750GH verfügbar über gusseiserne Innenplatten.
Das Gerät 750GM verfügbar über einen Rost, durch den die Asche nach unter fällt.

Weiteres Merkmal des Modells 750GM

Das Gerät ist zum Heizen mit Holz, Braunkohlebriketts und Anthrazitkohle geeignet.

Installation

Vorbereitung

Überprüfen Sie das Gerät sofort nach Lieferung (Transport-) Schäden und eventuelle andere Mängel. Das Gerät ist an der Unterseite mit Schrauben auf der Platte befestigt.

Wenn Sie (Transport-) Schaden oder Mängel feststellen, behmen Sie das Gerät nicht in Betrieb und informieren Sie den Handler.

Entfernen Sie die abmontierbaren Teile (feuerfeste Innenplatten, Aschenlade, Hitzschildseitenwand) aus dem Gerät, bevor Sie es installieren.

Wenn Sie die abmontierbaren Teile entfern, konnen Sie das Gerät leichter verschiben und Beschädigungen vermeiden.

Achten Sie beim Entfernen dieser Teile auf ihre ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen konnen.

1. Offnen Sie die Tur.
2. Entfernen Sie die feuerfesten Innenplatten.

Gusseiserne Innenplatten schützen die Verbrennungskammer und geben Wärme an die Umgebung ab.

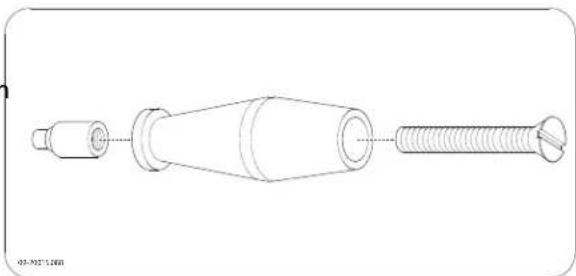

Montieren des Handgriffs

Das Gerät wird mit einem losen Handgriff, der so genannten "kalten Hand", gefelert.

Befestigen Sie den hölzernen Handgriff mit der mitgelieferten Schraube M8x50 am Anschlussstück; vgl. dazu die nachfolgende Abbildung.

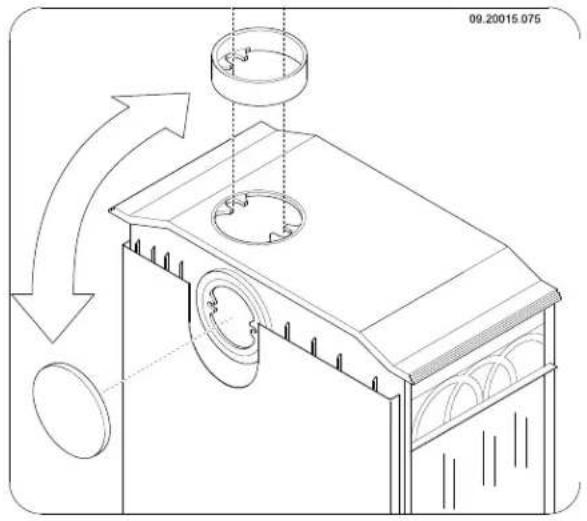

Schornsteinanschluss vorbereiten

Beim Anschluss des Geräts an den Schornstein haben Sie die Wahl zwischen dem Anschluss an der Ober- oder an der Rückseite; vgl. die nachfolgende Abbildung.

Den Ausgang, den Sie nicht verwenden möchten, müssen Sie mit dem mitgelieferten Abschlussdeckel verschreiben.
An dem Ausgang, den Sie verwenden möchten, montieren Sie das mitgelieferte Anschlussstück.

Abdichtkitt und Befestigungsmaterialien sind im Lieferumfang enthalten.
Beim Anschluss an der Rückseite muss im Hitzsche eine Öffnung angebracht werden. An der Stelle, an der die Öffnung angebracht werden muss, ist das Hitzsche eingekerbt.

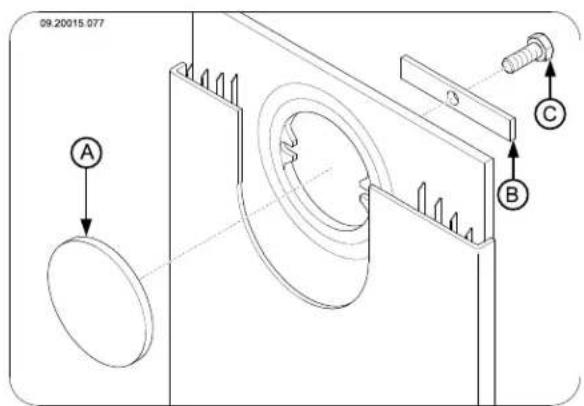

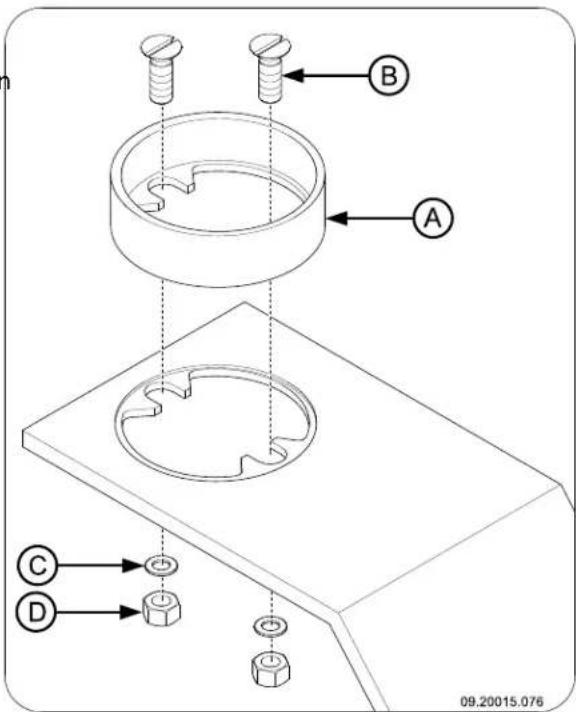

Anschlieben an der Oberseite

1. Schrauben Sie das Hitgeschild von dem Gerät
2. Schlieben Sie die Abgasöffnung an der Rückseite des Geräts mit dem mitgelieferten Abschlussdeckel (A) ab. Verwenden Sie zur Montage des Deckels an dem Gerät die Befestigungslatte (B) und den Bolzen M6x25 (D) vgl. die nachfolgende Abbildung.

1. Montieren Sie das Anschlussstück (A) mit den zwei Schrauben M8x25 (B) und den Verschlussringen (C) und den Mattern M8 (D) an

der Abgasöffnung an der Oberseite; vgl. die nachfolgende Abbildung.

4.4. Verwenden Sie den mitgelieferten Ofenkitt zum ab. Abdichten des Anschlussstücks und des Abschlussdeckels mit dem Gerät.
5. Schrauben Sie das Hitgeschild wieder auf das Gerät.

(D)Anschlieben an der Rückseite

1. Schrauben Sie das Hitgeschild von dem Gerät ab.
2. Bringen Sie die Öffnung in dem Hitzeschild an, indem Sie mit einer Bleechschere das vorgeschnittene Teil aus dem Hitzeschild schneiden.
3. Montieren Sie das Anschlussstück mithilfe der Befestigungsmaterialien an der Abgasöffnung an der Rückseite.
4. Schlieben Sie die Abgasöffnung mithilfe der Befestigungsmaterialien an der Oberseite des Gerats mit dem mitgelieferten Abschlussdeckel ab.
5. Verwenden Sie den mitgelieferten Ofenkitt zum Abdichen des Anschlussstücks und des

Abschlussdeckels mit dem Gerät.

1. Schrauben Sie das Hitgeschild wieder auf das Gerät.

Aufstellen und anschließen

1. Stellen Sie das Gerät an einem geeigneten Ort auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.
2. Schließen Sie das Gerät hermetisch dicht an den Schornstein an.
3. Setzen Sie alle abmontierten Teile wieder an ihrem korrekten Platz in das Gerät ein.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Das Gerat ist jetzt gebrauchsfortig.

Inbetriebnahme

Erste Inbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betrieb führen, halten Sie es eine Stunden durchheizen. Dadurch härte der hitzebeständige Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommt. Öffnen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Türen.

Brennstoff

Das Gerät 750GH ist ausschließlich zum Verbrennen von Naturholz geeignet, das gesagt und gaspalten sowie ausreichend getrocknet ist.

Das Gerat 750GM ist auch zum Verbrennen von Braunkohlebriketts und von Anthrazitkohle geeignet.

Verwenden Sie keine anderen Brennstoffe; diese konnen dem Gerät ernsthafte Schäden zufugen.

Die folgenden Brennstoffe dürfen nicht verwendet werden, da sie die Umwelt verschmutzen und da sie Gerät und Schornstein stark verunreinigen, was zu einem Schornsteinbrand führen kann:

Behandeltes Holz, wie etwa Holz mit Beschichtungen, gefarbtes Holz, imprägniertes Holz, konservertes Holz, Multiplex und

Spanplatten.

Kunststoff, Altpapier und Haushaltsabfälle.

Holz

• Verwenden Sie vorzugsweise hartes Laubholz, wie etwas Eiche, Buche, Birke oder Obstbaumholz.
• Dieses Holz brennt langsam bei ruhiger Flamme.
• Nadelholz enthalt mehr Harz, brennt schneller und erzeugt mehr Funken.
  Verwenden Sie getrocknetes Holz mit maximal 20% Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.
  Sagen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lassst sich leichter spalten, und gespaltenes Holz trocknet better. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.
• Verwenden Sie kein nasses Holz. Nasses Holz spendskeine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entsteht viel Rauch und es kommt zu Rußablagerungen an der Gerätetur und im Schornstein. Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen Flecken auf dem Fußboden führen. Der Wasserdampf kann auch im Schornstein kondensieren und zur Entstehung von Carbolineum beitragen. Diese Stoff ist leicht brennbar und kann zu einem Schornsteinbrand führen.

Braunkohlebriketts

Braunkohlebriketts haben ungebahr dieselben Brenneigenschaften wie Holz.

Sorgen Sie für ein gutes Holzkohlebett, bevor Sie die Braunkohlebriketten anzünden.
Befolgen Sie zum Anzünden des Ofens die Anleitung im Abschnitt "Anzünden".

Anthrazitkohle

Anthrazitkohleprodukte werden anhand, oft gesetzlich festgelegter, Kategorien unterteilt; dazu gehört etwa der prozentuale Anteil fluchtiger Stoffe. Der Aschegehalt von Anthrazitkohle liegt zwischen 3 und 13% . Je niedriger der Aschegehalt, um sohigher der

Heizwert der Kohle, und um so seltener müssen Si5. den Ofen entschen.

• Verwenden Sie vorzugsweise Anthrazitkohle der Kategorie A mit niedrigem Aschegehalt.
  ▶ Verwenden Sie das empfohlene Format 12/22 oder 20/30.
  Befolgen Sie zum Anzünden des Ofens die Anleitung im Abschnitt "Anzünden".

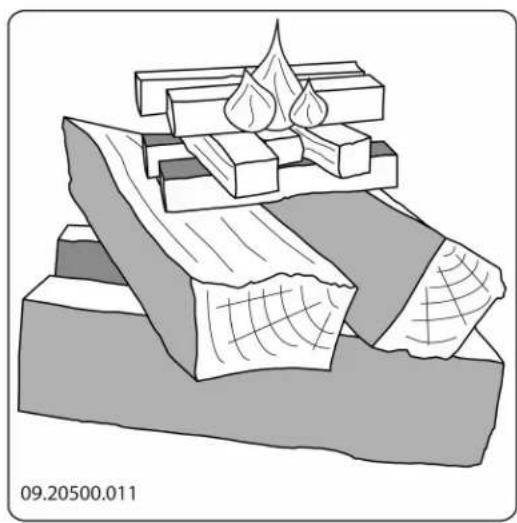

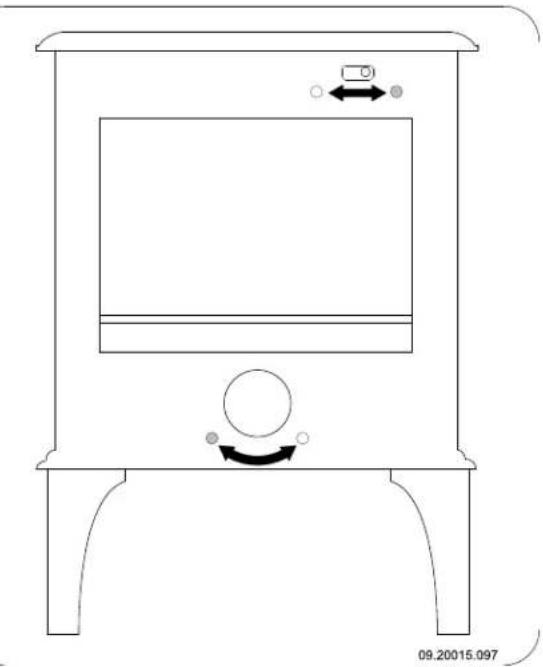

Anzünden

Sie konnen überprüfen, ob der Schornstein über ausreichenden Zug verfügt, indem Sie oberhalb der Flammplatte ein Knäuel Zeitungspapier anzünden. Ein kalter Schornstein verfügt oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann. Wenn Sie das Gerät wie hier beschrieben anzünden, vermeiden Sie diese Problem.

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzwiese übereinander.
2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzweise übereinander.
3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

Lassen Sie das Anzündfeuer durchbrennen, bis ein gluhendes Holzkohlebett entstanden ist. Anschließlich konnen Sie das Gerät erneut fullen und regeln; vgl. die Abschnittte "Heizen mit Holz", "Heizen mit Braunkohlebrikets (nur für 760GM)" und "Heizen mit Anthrazitkohle (nur für 750GM)".

= Offen = Geschlossen

Heizen mit Holz

Nachdem Sie die Anleitungen zum Anzünden befolgt haben:

1. Offnen Sie langsam die Tur des Gerats.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.

3. Stapeln Sie eine Holzstücke auf dem Holzkohlebett auf.

4. Schlieben Sie die Tur des Gerats, und öffnen Sie den primären Luftteinlass sowie den sekundären Luftteinlass des Gerats vollständig; vgl. die nachfolgende Abbildung.

Lose Stapelung

Bei einer losen Stapelung verbrennt das Holz schnell, da der Sauerstoff eines Holzstück einfach erreichen kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunachst nur einzeln Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schlieben Sie die Tur des Geräts.

2. Schließen Sie den primären Luftteinlass, und halten Sie den sekundären Luftteinlass offen stehen.

Füllen Sie das Gerät maximal zu einem Drittel.

1. Verwenden Sie zum Nachfüllen die Fülltür des Geräts.

Heizen mit Braunkohlebriketts (nur für 750GM)

Braunkohlebrikets brennen in etwa derselben Weise wie Holz. Sorgen Sie mit dem primären Luftteinlass für eine ausreichende Luftzufuhr unter dem Feuer. Vgl. weiter den Abschnitt "Heizen mit Holz".

Beim Heizen mit Braunkohlebriketts entstehen viel Asche. Entfernen Sie die Asche regelmäßig. Vgl. dazu den Abschnitt "Entaschen".

Wenden Sie sich für Informationen zu den Eigenschaften und der Verwendung von Braunkohlebriketts an den Handler, oder sehen Sie auf der Verpackung der Braunkohlebriketts nach.

Nachdem Sie die Anleitung zum Anzünden befolgt haben:

1. Öffnen Sie langsam die Tur des Geräts.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Legen Sie die Braunkohlebriketts auf das Holzkohlebett.
4. Schließen Sie die Tur.
5. Verwenden Sie zum Nachfüllen die Fülltür des Geräts.

Heizen mit Anthrazitkohle (nur für 750GM)

Schlieben Sie beim Heizen mit Anthrazitkohle immer die sekundäre Luftklappe.

Nachdem Sie die Anleitung zum Anzünden befolgt haben:

1. Öffnen Sie die primäre Luftklappe vollständig.
2. Offnen Sie langsam die Tur des Gerats.

3. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.

4. Verteilen Sie eine Schaufel Kohlen auf dem Holzkohlebett, und warten Sie mit der nachsten Schaufel so lange, bis die Kohlen zu gluben beginnen.

5. Geben Sie jetzt mehr Kohlen hinzu.

Achten Sie darauf, dass Sie das Feuer nicht ersticken, indem Sie zu weitere Kohlen hinzufugen.

Sie haben die maximale Nachfüllung erreicht, wenn die Glut der vorherigen Füllung gerade noch sightbar ist.

1. Schließen Sie die Tur.

2. Lassen Sie die Kohlen einige Minuten lang gut durchbrennen, und regeln Sie die Luftzufuhr mit der primären Luftklappe.

Wenn der Feuerkorb oder die gusseisernen Lamellen rot zu gluhen beginnen, heizen Sie intensiv.

Hinweise zum Heizen

Heizen Sie niemals mit geöffneter Tur.

Heizen Sie das Gerät regelmäßig gut durch.

i Der sekundäre Luftinlass beluftet nicht nur das Feuer, sondern auch das Glas und schützt es so vor Schneller Verschmutzung.

• Öffnen Sie den primären Luftteinlass rechtzeitig, wenn die Luftzufuhr über den sekundären Luftteinlass nicht ausreicht, oder wenn Sie das Feuer neu entfachen möchten.
  Das regelmäßige Nachfüllen kleiner Mengen von Holzstücken ist better, als viel Holz auf einmal zu befüllen.
  Regelmäßige minere Mengen von Braunkohlebrikets oder Anthrazitkohlen hinzuzufugen ist better, als weitere Braunkohlebrikets oder Anthrazitkohlen gleichzeitig in den Ofen zu geben.

Löschen des Feuers

Fullen Sie keinen Brennstoff nach, und setzen Sie den Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzufuhr gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer davon selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn dieser Fall ist, können alle Luftkluppen geschlossen werden.

Wenn Sie lange mit niedriger Flamme heizen, j. konnen sich im Schornstein Ablagerungen von

Teer und Carbolineum (Steinkohlenteer) bildeng
These Stoffe sind nicht brennbar. Wenn die Ablagerungen dieser Stoffe zu sehr anwachsen, kann durch eine platzliche Temperatursteigerung ein Schornsteinbrand entstehen. Wenn Sie regelmäßig gut durchheizen, verschwinden eventuelle Teerund Carbolineum-Ablagerungen.

Darüber hinaus kann sich beim Heizen auf zu geringer Stufe Teer auf der Scheibe der Gerätetur absetzen.

Bei milden Außentemperaturen ist es davon better, das Gerät einige Stunden lang intensiv durchbrennen zu halten, als es längerere Zeit a niedrigem Stand zu betreiben.

Regeln Sie die Luftzufuhr mit dem sekundären Luftteinlass.

Entaschen

Nach dem Verbrennen von Braunkohlebriketts oder Anthrazitkohlen bleibt relativ viel Asche zusück. Entfern Sie regelmäßige die angesammelte Asche.

Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist einGreater Isolator fur den Heizboden und sorgt fur eine gute Verbrennung. Sie konnen dazu ruhig eine dūnne Schicht Asche auf dem Heizboden liegen halten.

Die Luftzufuhr durch den Heizbodenarf jedoch nicht behindert werden,und hinter der gusseisernen Innenplattearf sich nicht zuviel Asche ansammeln. Entfernen Sie daher regelmäßig die angesammelte auf Asche.

Die Aschearficht den unteren Rand des Rostes erreichen. Der Rost wird dann überhitz und beschädigt.

1. Öffnen Sie die Aschentür des Geräts.
2. Bei Gerät 750GH: Entfernen Sie die Entaschungsoffnung, und schieben Sie die angesammelte Asche mit der Zugschaufel in die Aschenlade.
3. Entfernen Sie die Aschenlade mit Hilfe der mitgelieferten "kalten Hand", und leeren Sie sie; vgl. die nachfolgende Abbildung.

4. Setzen Sie die Aschenlade wieder ein, und schreiben Sie die Aschentür des Geräts.

Nebel

Nebel behind the Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und z Geruchsbelastigung führen. Bei Nebel sollenn Sie daher nicht mit dem Gerat heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftrend Probleme zu losen.

Wartung

Befolgen Sie die Wartungsanleitungen in thism Kapitel, um ihr Gerät in einem gutezustand zu halten.

Schornstein

Invielen Ländern sind Sie gesetzlich dazu verpflichtet, den Schornstein regelmäßig kontrollieren

und warten zu halten.

Zu Beginn der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schornsteinfeger reinigen/fegen.
Während der Heizperiode und wenn der Schornstein für längerere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß untersuchen.
Nach der Heizperiode: Schlieben Sie den Schornstein mit einem Knäuel Zeitungspapier ab.

Reinigung und andere regelmäßige Wartungsarbeiten

Reinigen Sie das Gerät nicht, so lange es noch warm ist.

Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.
Nach Ablauf der Heizperiode konnen Sie die Innenseite des Gerats reinigen:
Entfernen Sie eventuell zuerst die feuerfesten Innenplatten.

Reinigen Sie eventuell die Luftzufuhrkanäe.
Entfernen Sie die Flammplatte oben in dem Gerät und reinigen Sie sie. Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen der Flammplatte.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleib unterliegen. Überprüfen Sie die Innenplatten regelmäßig, und tauschen Sie sie bei Bedarf aus.

Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

Die isolierenden Vermiculit-Innenplatten konnen Haarrisse aufweisen, dies hat aber keine nachteiligen Auswirkungen auf ihre Funktion.

Gusseiserne Innenplatten halten lange, wenn Sie regelmäßig die Asche entfernen, die sich dahinter ansammelt. Wenn angesammelte Asche hinter einer gusseisernen Platte nicht enternt wird, kann die Platte keine Wärme mehr an die Umgebung abgeben und sich anschließend verformen oder reifen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

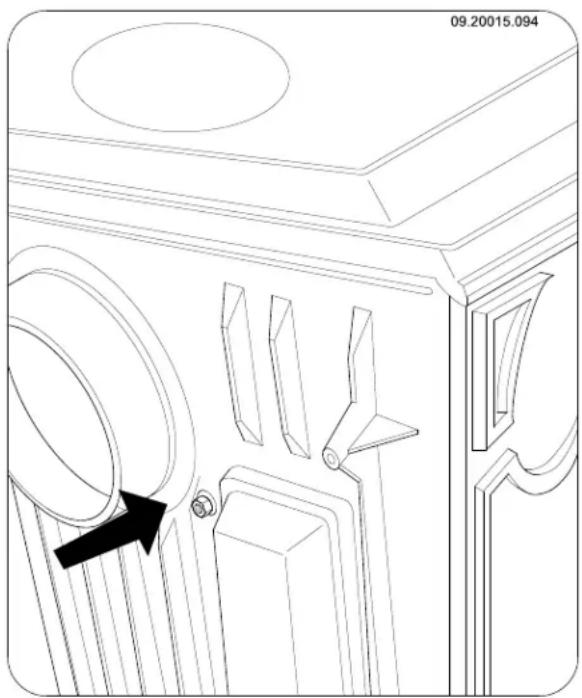

Entfern der Flammplatte

Die Flammplatte ist mit einem Bolzen befestigt, der sich zwischen dem hinteren Anschluss und dem Zylinder der sekundären Luftzufuhr befindet. Der Bolzen ist an der Flammplatte befestigt.

1. Entfernen Sie die Mutter an der Rückseite; vgl. nachfolgende Abbildung.

1. Ziehen Sie die Flammplatte nach vorn, so dass der Bolzen von der Rückseite frei kommt.
2. Nehmen Sie die Flammplatte durch die Vordertür heraus.

Glas reinigen

Gut gereinigtes Glas nimmt weniger schnell neuen Schmutz auf. Gehen Sie folgendermaßen vor:

1. Entfernen Sie Staub und loseN Rost mit einem trockenen Tuch.
2. Reinigen Sie das Glas mit einem Ofenscheibenreiniger:

a. Tragen Sie Ofenscheibenreiniger auf einen Kuchenschwamm auf, wischen Sie die gesamte Glasoberfläche damit ab und halten Sie den Reiniger einwirken.
b. Entfernen Sie den Schmutz mit einem feuchten Tuch oder mit Kuchenpapier.

1. Reinigen Sie das Glas dann noch einmal mit einem normalen Glasreinigungsvprodukt.
2. Wischen Sie das Glas mit einem trockenen Tuch oder mit Kuchenpapier ab.

die Verwenden Sie keine scheuernden oder scharfen Produkte zur Reinigung des Glases.
▶ Verwenden Sie zum Schutz ihrer Höhe geeignete Haushaltshandschuhe.

Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Achten Sie darauf, dass kein Ofenscheibenreiniger zwischen das Glas und die gusseiserne Tur lauft.

Wartung Email-Ofen

Reinigen Sie das Gerät nicht, so lange es noch warm ist. Das Reinigen der emaillierten Oberfläche des Ofens geschieht am besten mit sanfter Haushaltsseife und lauwarmem Wasser. Verwenden Sie so weniger Wasser wie möglich, trocken Sie die Oberfläche gut ab, um Rostbildung zu vermeiden. Verwenden Sie keine Stahlwolle oder andere Scheuermittel. Setzen Sie keinen Wasserkessel direkt auf einen Emailleofen; verwenden Sie einen Untersetzer, um Beschädigungen zu vermeiden.

Schmieren

Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile noch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwa Leitungssysteme, Scharnierfedern, Riegel und

Luftklappen) mit einem hitzebeständigen Fett (erhaltlich im Fachhandel).

Beheben von Lackschäden

Kleine Lackschäden konnen Sie mit hitzebeständigem Speziallack aus der Spruhdose beheben, den Sie bei Ihrlem Lieferanten erhalten.

Pflege der emailierten Oberfläche

Die Emaillierung ist ein handwerklicher Vorgang, der dazu führt, dass keinere Farbabweichungen oder Beschädigungen an dem Gerät vorkommen können.

Die Geräte werden in der Fabrik visuell kontrolliert, das heißt, ein Kontrolleur untersucht die Oberfläche 2 zehn Sekunden lang aus einer Entfernung von einem Meter.

Eventuell vorhandene Beschädigungen, die darauf nicht auffallen, gelten als akzeptabel. Zum

Lieferumfang des Gerats gehört ein spezieller hitzebestandiger Lack, mit dem Kleinere (Transport-) Beschädigungen behoben werden können.

Tragen Sie diesen hitzebeständigen Lack in dūnnen Schichten auf, und{lassen Sie ihn gründlich trocknen, bevor Sie das Gerät in Betriebnehmen.

Abdichtung kontrollieren

Prufen Sie, ob die Abdichtungsschnur der Tur noch gut schließt. Diese unterliegt dem Verschleiß und mussrechtzeitig ausgetauscht werden.
Überprüfen Sie das Gerät auf Luftlecks.

Verschlieben Sie eventuelle Risse mit Ofenkitt.

Lassen Sie den Kitt gut aushärten, bevor Sie das Gerät in Betriebnehmen, andernfalls dehnt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

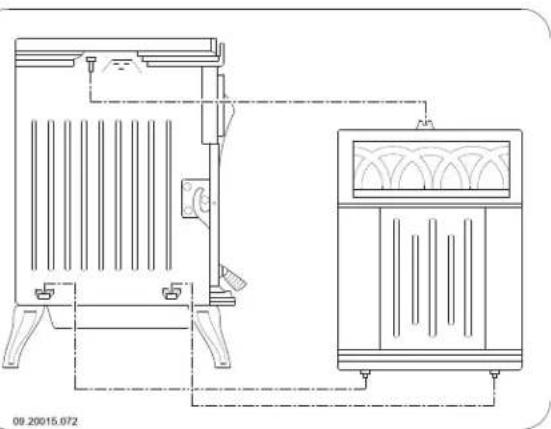

Schlieboiten nachstellen

Prufen Sie, ob die Tur gut abschluss; stellen Sie, falls nötig, den Schließbolzen nach.

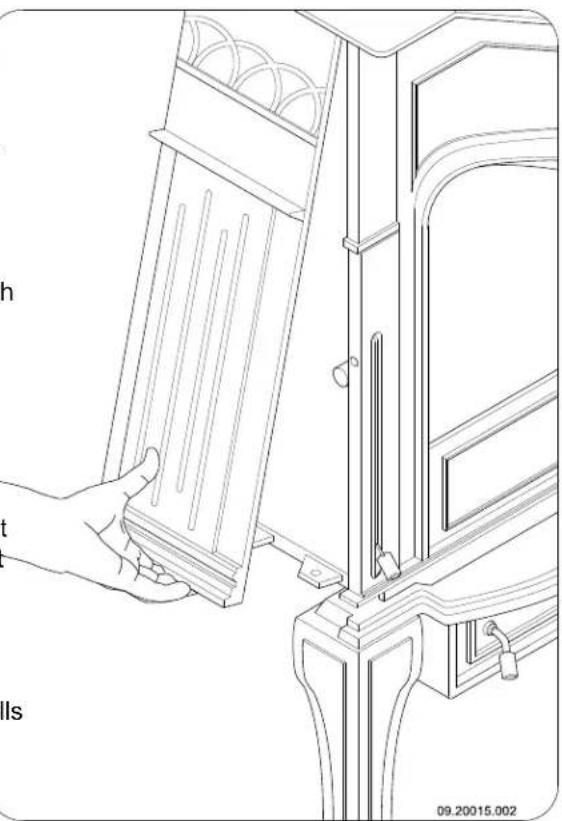

1. Schieben Sie das Hitgeschild nach oben, und kippen Sie die Unterseite des Hitgeschildes aus den Positionierungslippen an der Seitenwand des3. Geräts; vgl. die nachfolgende Abbildung.

Kippen Sie das Hitzeschild an der Unterseite des Gerats weg, und setzen Sie das Schild nach untenINKEN, so dass es nicht mehr von der Feder an der Unterseite der Oberplatte gehalten wird; vgl. die nachfolgende Abbildung.

Der einstellbare Schließbolzen kann jetzt erreicht werden. Drehen Sie die Bolzen 2x M6 los, und stellen Sie den Schließbolzen nach. Drehen Sie die Bolzen anschließend wieder fest.

1. Setzen Sie das Hitzeschild wieder ein; befolgen Sie dazu die Anleitung zum Entfernen des Hitzeschildes in umgekehrter Reihenfolge.

Tür nachstellen

Prufen Sie, ob die Tur gut abschluss; stellen Sie, falls notig, den Schließbolzen nach.

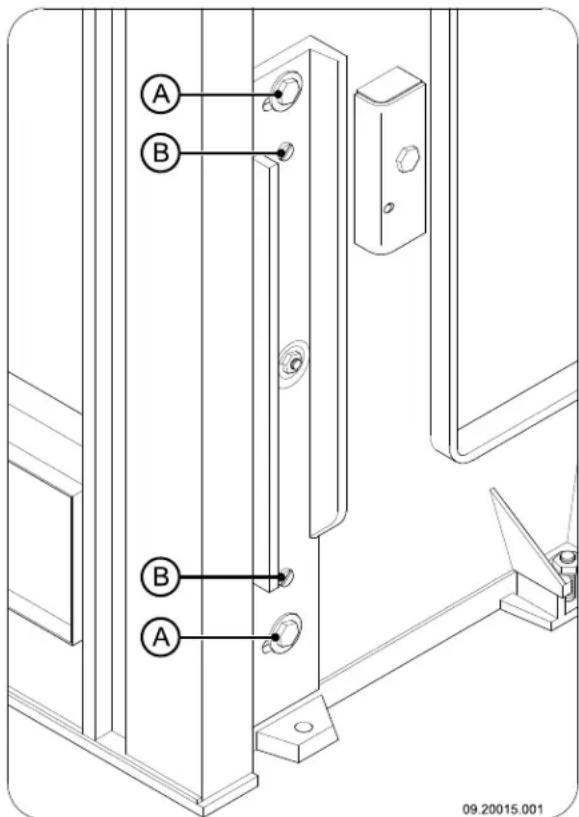

1. Öffnen Sie die Tur; das Scharnier ist dann sightbar und zugänglich.
2. Drehen Sie die zwei Bolzen M8 (A) los, und drehen Sie anschließend die zwei Stellschrauben (B) ein, bis die Tur gut nach vorn abschiedt; vgl. die nachfolgende Abbildung.

1. Drehen Sie die Bolzen (A) wieder fest, und schreiben Sie die Fülltür.

Luftklappe einstellen

Wenn die Luftklappe (C) des sekundären Luftinlasses schwergängig ist, können Sie sie mit den beiden Schrauben (A) und (B) an der Vorderplatte einstehen; vgl. die nachfolgende Abbildung.

Anlage 1: Technische Daten

Modell 750GH
Nominalleistung 9 kW
Schornsteinanschluss (Durchmesser) 150 mm
Gewicht +/- 175 kg
Empfohlener Brennstoff Holz
Kennzeichen Brennstoff, max. Länge Holz 50 cm
Brennstoff Holz
Massenfluss von Abgasen 7,8 g/s
Temperaturnstieg, gemessen im Messabschnitt	311 K
Temperatur, gemessen am Ausgang des Geräts	417 °C
Mindestzug	12 Pa
CO-Emission (13 %2D)	0,09 %
NOx-Emission (13 %2D)	142 mg/Nm3
CnHm-Emission (13 %2D)	107 mg/Nm3
Staubemission	33 mg/Nm3
Staubemission gemäß NS3058-NS3059	8,28 gr/kg
Wirkungsgrad	75,8 %

Modell 750GM 750GM 750GM
Nominalleistung 9 kW
Schornsteinanschluss (Durchmesser) 150 mm
Gewicht +/- 175 kg
Empfohlener Brennstoff Holz
Kennzeichen Brennstoff, max. Länge Hz 50 cm
Brennstoff Holz Braunkohlebrikettes Anthratazitkohle
Massenfluss von Abgasen 6,9 g/s	6,7 g/s	8,1 g/s
Temperaturanstieg, gemessen im Messabschnitt	337 °K	347 °K	316 °K
Temperatur, gemessen am Ausgang des Geräts	394 °C	400 °C	367 °C
Mindestzug	12 Pa	12 Pa	12 Pa
CO-Emission (13 %)	0,19 %	0,10 %	0,07 %
NOx-Emission (13 %)	75 mg/Nm3	133 mg/Nm3	110 mg/Nm3
CnHm-Emission (13 %)	152 mg/Nm3	32 mg/Nm3	40 mg/Nm3
Staubemission	11 mg/Nm3	26 mg/Nm3	13 mg/Nm3
Wirkungsgrad	75,5 %	75,8 %	76,1 %

Anlage 2: Abmessungen

750GH / 750GM

09-00062-000_750GH-GM

Anlage 3: Abstand zu brennbarem Material

750GH und 750GM - Mindestabstände in Millimetern

* Geschütztes (isoliertes) Verbindungsrohr

Brennbares Material

Nicht brennbares Material, Dicke 100 mm

750GH und 750GM - Abmessungen feuerfeste Bodenplatte

Mindestabmessungen feuerfeste Bodenplatte

	A (mm)	B (mm)
Din 18891 500 300
Deutschland 500 300
Finnland 400 100
Norwegen 300 100

Anlage 4: Diagnoseschema

				Problem
●				Holz brennt nicht durch
	●			Liefert nicht ausreichend Wärme
		●		Rauchrückschlag beim Nachfüllen
			●		Gerät brennt zu stark, nicht gut regelbar
				Flammensanschlag an das Glas
				Mögliche Ursache Mögliche Lösung
●	●	●		● Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzünden im Kapitel "Verwendung"; öffnen Sie ein Fenster.
●	●	●		● Holz zu feucht Verwenden Sie nur Holz mit max. 20 %Feuchtigkeit.
●	●	●		● Holzstücke zu groß	Verwendten Sie keine Anzündeholzstücke. Verwendten Sie gespaltenes Holz mit maximal 30 cm Stückgröße.
●	●	●	●	● Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulleren kann (lose Stapelung, vgl. "Heizen mit Holz").
●	●	●		● Schornstein Funktioniert nicht korrekt	Überprüfen Sie, ob der Schornstein den Bedingungen entspricht: mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu weitere Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Rußablagerungen), hermetische Dichtigkeit (keine Spalten).
●	●	●		● Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hindernisse in der Höhe.
●	●	●	●	● Einstellung der Luftinlassöffnungen nicht korrekt	Öffnen Sie die Luftinlassöffnungen vollständig
●	●	●		● Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss mushermetisch dicht sein.
●	●	●		● Unterdruckin dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		● Unzureichende Frischluftzufahr	Sorgen Sie für ausreichende Luftzufahr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		● Ungünstige Wetter-umstände? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollen den Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●		Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; stellen Sie das Gerät nicht in der Höhe einer Tur oder von Heizungsschäften auf.
				● Flammen schlagen an das Glas	Vermeiden Sie es, das Holz zu dicht an das Glas zu legen. Schieber Sie den primären Luftinlass wieder zu.
			●		Überprüfen Sie die Abdichtungen der Tür und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Turl.15

Abgas

Massenfluss.17-18

Abgasöffnung

abschreiben 8

Abmessungen.19....

Abschlussdeckel.8.

Achtung

Ventilation 5

Versicherungsbedingungen 4

Anschlieben am Schornstein

Oberseite.8

Anschlieben an Schornstein

Rückseite .8

Anschluss

Abmessungen.19.

Anschlussstück 8

montieren.8

Anstecken.10

Anzündeholz 22

Anzündfeuer 10

Asche entfernen. 12

Braunkohle 11

Aschenlade

öffnen 13

Aufstellen

Abmessungen 19

Außenluftzufuhr.5

Anschluss an 9

B

Belüftung des Feuers 12

Böden

Brandsicherheit 6

Tragvermögen 6

Brandsicherheit

Abstand zu brenbarem Material. 20

Boden 6

Möbel 6

Wande 6

Brandstoff

fullen 11

Braunkohle

Asche 11

heizen 11

Braunkohlebriketts 9

Brennbares Material

Abstand zu 20

Brennstoff

Anthrazitkohle 9

benöttige Menge 13

Braunkohle 9

geeignet 9

Holz 9

nachfullen 12

ungeeigneter 9

Brennstoffe

geeignete 9

C

Carbolineum 12

E

Entaschen 12

Entferen

Asche 12

F

Fegen des Schornsteins 13

Feuer

anzünden 10

Gerat brennt zu heftig 22

Gerat nicht gut regelbar 22

loschen 12

nicht ausreichende Wärme 22

Feuerfeste Innenplatten

Warnung 9

Wartung. 13

Finish, Pflege 15

Flammplatte

entfernen 14

Füllhöhe des Geräts 11

G

Geeignete Brennstoffe 9

Gewicht 17-18

Glas

Anschlag.22

reinigen 14

Gusseiserne Innenplatten

Warnung 9

H

Haube auf dem Schornstein.5

Heizen.10

Anthrazitkohle .11

Brandstoff nachfüllen.11

Braunkohlebriketts.11

Brennstoff nachfullen.10..12

unzureichende Wärme 13

Hitzschild

Öffnung anbringen 8.

Holz. 9. aufbewahren 9

brennt nicht durch 22

geeignete Sorte.9

nass 9

trocknen 9

Holzstücke stapeln.11.

K

Kohle

Anthrazitkohle 9

Aschegehalt 9

L

Lack 9

Lagerung von Holz 9

Lufteinlasse 10

einstellen 16

Luftleck. 15

Luftzufuhr regeln.12

M

Mauern

Brandsicherheit 6

N

Nachfüllen

Anthrazitkohle 12

Braunkohlebriketts.12

nachfüllen von Brennstoff 12

Nachfullen von Brennstoff 12

Rauchruckslag 22

Nadelholz 9

Nasses Holz 9

Nebel, nicht heizen 13

Nominale Leistung. 13

Nominalleistung 17-18

0

Ofenscheibenreiniger 14

0

Öffnen

Aschenlade 13

P

Primärer Lufteinlass. 10

Probleme losen 13,22

R

Rauch bei erster Inbetriebnahme 9

Rauchruckslag 4,22

Reinigen Gerat 13

Glas. 14

Risse im Gerät 15

s

Scharnier einstellen 16

Scheiben Anschlag 22 reinigen 14

Schlieboizen nachstellen 15

Schmieren. 14

Schmierfett 14

Schornstein Anschluss an 9

Anschlussdurchmesser. 17-18

Bedingungen 4

Höhe 5

Wartung 13

Schornsteinanschluss Oberseite 8 Rückseite 8

Schornsteinbrand vermeiden 12

Schornsteinhaube. 5

Sekundärer Lufteinlass 10

Staubemission 17-18

T

Teer.12

Temperatur.17-18

Temperaturanstieg

Messabschnitt. 17-18

Teppich 6

Tragvermögen des Bodens.6

Trocknen von Holz.9

Tur

Abdichtungsschnur.15

Abschluss.16

nachstellen.16

Tüverschluss

nachstellen.15.

U

Ungeeigneter Brennstaff.9

V

Ventilation.5

Faustregel 5

Ventilationsgitter 5

Verlöschen des Feuers 12

W

Wande

Brandsicherheit 6

Wärme, unzureichende 13, 22

Wamung

brennbare Materialien 4

feuerfeste Innenplatten 9

Glas gebrochen oder gesprungen 4,14

gusseiseme Innenplatten. 9

heiBSe Oberflache 4

Ofenscheibenreiniger. 14

Schomsteinbrand 4,9,12

Ventilation. 4

Vorschriften 4

Wartung

Abdichtung 15

Feuerfeste Innenplatten 13

Gerat reinigen 13

Glas reinigen 14

Schmieren 14

Schorstein 13

Wetterbedingungen, nicht heizen 13

Wirkungsgrad 17-18

Z

Zug 17-18

Índice

Introduccion 3

piastrefrattarieinterne 13
