01. Inbetriebnahme

⚠ Bevor Sie Ihr neues Gerät in Betrieb nehmen, lesen Sie bitte die Bedienungsanleitung durch!

Checkliste zur Inbetriebnahme

• Im Geräteinneren finden Sie die Zubehörteile:
• Netzstecker, Funk-Sensor-System, Fernbedienung
- Oberteil abnehmen, Teile entnehmen und Geräte-Abdeckung wieder schließen.

- Batterien der Fernbedienung und des Funksensors einlegen.

- Funk-Sensor-System auf Funktionsfähigkeit überprüfen. Bei Drücken des schwarzen Knopfes leuchtet die Diode kurz auf (s. hierzu S. 6). Ein Warnton zeigt an, dass die Batterien getauscht werden müssen. Beim Wechseln der Batterien +/- Pole beachten.

- Gerät mit Leitungswasser befüllen. Die Leuchtdio- den der Wasserstands-Füllanzeige beachten. Max. 50 Liter – Nicht überfüllen!

- Mit der Infrarot-Fernbedienung gewünschte Werte (Luftfeuchtigkeit, Gebläsestufe) eingeben. 10 Sekunden warten, bis der Speichervorgang beendet ist.

02. Standort

Der Luftbefeuchter soll auf einer ebenen Fläche stehen. Es ist von Vorteil für die Leistungsabgabe, wenn sich in der Nähe eine Wärmequelle befindet (Konvektor o. ä.). Direkte äußere Temperatureinwirkung von mehr als + 70° C ist zu vermeiden.

03. Netzanschluss

Der Anschluss erfolgt an eine Steckdose 230 V Wechselstrom, 50 Hz. Der Aufnahmewert liegt bei ca.150 Watt. Es wird empfohlen, die elektrische Zuleitung mit einer 10 A (Ampere) Sicherung zu versehen.

04. Luftfeuchtigkeit

Der elektronische Feuchteregler (Funkhygrostat) steuert das Gerät automatisch. Die gewünschten Luftfeuchtigkeitswerte können über die Fernbedienung eingestellt werden.

⚠ Vor dem Öffnen des Gerätes Netzstecker ziehen!

05. Bedientableau auf einen Blick

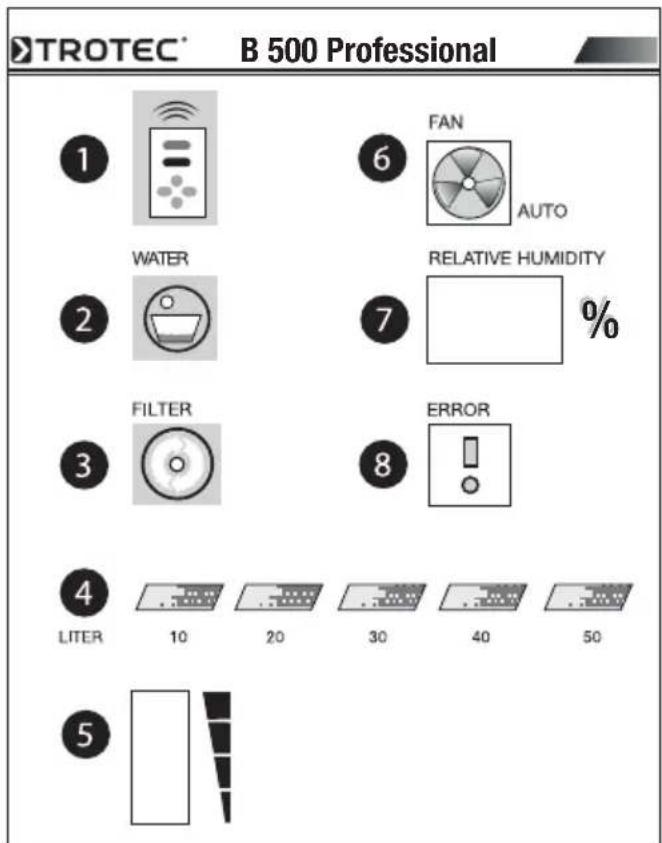

TROTEC® B 500 Professional 1 2 3 4 LITER 5 6 FAN AUTO 7 RELATIVE HUMIDITY 8 ERROR 10 20 30 40 50

1 Empfängersensor für Fernbedienung
2 Leerstandsanzeige Wasser
3 Filterwechselanzeige
4 Elektronische Wasserstandsanzeige
5 Anzeige Gebläsestufen
6 Automatikgebläse
7 Anzeige des Ist/Sollwertes bei rel. Feuchte, Menü im Programmiermodus oder Fehlercode bei Störmeldung
8 Störmeldeanzeige (Fehlercode beachten)

1. Fernbedienung

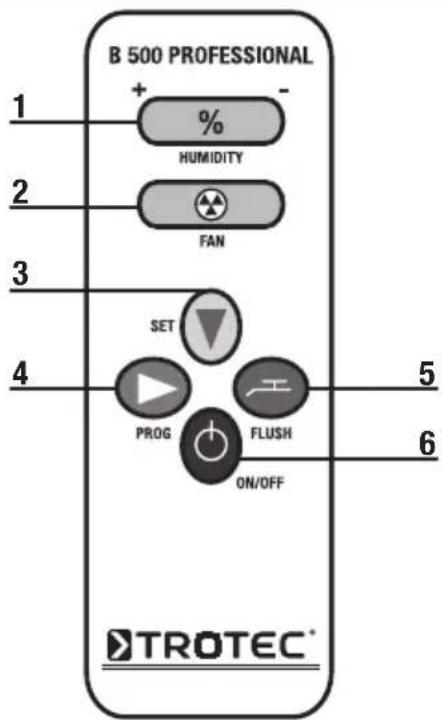

B 500 PROFESSIONAL 1 + - % HUMIDITY 2 FAN 3 SET 4 PROG FLUSH ON/OFF 5 6 TROTEC®

1 Humidity Taste

Mit dieser Taste kann der Sollwert der Feuchte eingestellt werden. Durch mehrmaliges oder dauerhaftes Drücken auf + oder – wird der gewünschte Feuchtigkeitswert nach oben oder unten verändert.

2 Fan Taste

Durch Betätigen der + oder – Taste kann die Gebläsedrehzahl erhöht bzw. reduziert werden. Es stehen hier zusätzlich zur Automatikstufe 4 weitere Gebläsestufen zur Auswahl.

3 SET-Taste

Mit der Set-Taste können Sie im Programmiermodus die einzelnen Untermenüs (z. B. 21, 22, 23) anwählen. Wird innerhalb von 10 Sekunden keine weitere Einstellung vorgenommen, springt die Anzeige automatisch auf den Standardanzeigewert, d. h. die Raumfeuchte zurück. Vorgenommene Änderungen bei der Sollfeuchte oder im Programmiermodus werden abgespeichert.

4 PROG-Taste

Durch Betätigen dieser Taste öffnen Sie den Programmiermodus des B 500 und können die Hauptmenüs (10, 20, 30) anwählen (Menübeschreibung siehe Seite 9).

5 Flush-Taste

Durch Drücken dieser Taste wird die Spüleinrichtung gestartet (optionales Zubehör).

6 ON/OFF-Taste

Das Gerät wird durch Drücken der Taste ON/OFF ein bzw. ausgeschaltet.

⚠ Lieferung inkl. 2 Batterien 24G Size AAA 1,5 V. Bitte benutzen Sie nur diese Batterien!

07. Befüllen

(Entfällt bei Geräten mit autom. Wasserzufuhr)

Das Gerät wird mit einer Gießkanne durch die obere Einfüllklappe gefüllt (nur bis zur max. Füllstandsmarkierung 50 Liter). Der Wasserstand wird durch Leuchtdioden angezeigt (max. 5 Balken). Zum Betrieb des Gerätes kann sowohl normales Leitungswasser als auch enthärtetes Wasser verwendet werden.

⚠️ Destilliertes Wasser darf nicht verwendet werden, da dies zu Störungen an der Wasserstandsanzeige führt. Achten Sie auf korrekte Befüllung, da verschüttetes Wasser in das Gerät eindringen und einen Kurzschluss verursachen könnte. Die maximale Wassertemperatur darf 35 °C nicht übersteigen.

08. Wasserstandanzeige

Der Wasserstand wird durch Kupferelektroden abgefühlt und ist über Leuchtdioden auf dem Bedientableau ersichtlich. Bei Aufleuchten der roten Diode „Wasser nachfüllen“ schaltet das Gerät automatisch ab. Eine kleine Menge Restwasser verbleibt immer im Behälter (ca. 15 Liter). Es empfiehlt sich, das Restwasser je nach Verschmutzung und Kalkgehalt regelmäßig zu entleeren (ca. alle 3-4 Wochen). Bei dieser Gelegenheit kann der Wasserbehälter mit einem Schwamm gereinigt oder mit einem Nasssauger ausgesaugt werden. Sporadisch müssen die Elektrodenstäbe gereinigt werden, damit keine Fehlanzeige bzw. ein Abschalten des Gerätes durch Verkalkung der Spannungselektrode verursacht wird.

Elektrodenstäbe

09. Filterwechselanzeige

Der Luftbefeuchter B 500 verfügt über eine Filterwechselanzeige, die in Abhängigkeit von der Laufzeit der Pumpe, der Wasserhärte und des Gebläses einen notwendigen Filterwechsel anzeigt. Im besten Fall ist der Filterwechsel nach 98 Tagen und im schlechtesten Fall nach 56 Tagen notwendig. Es handelt sich hierbei um eine Empfehlung, die durch äußere Einflüsse (Luftverschmutzung oder Wasserhärte) positiv oder negativ beeinflusst werden kann. Es empfiehlt sich daher trotzdem, den Filter regelmäßig optisch zu überprüfen. Zum Filterwechsel siehe bitte Abschnitt „Filterwechsel“. Haben Sie einen Filterwechsel durchgeführt, muss die Filterwechselanzeige manuell auf seine Ausgangssituation zurückgestellt werden. Gehen Sie hierzu wie folgt vor: Gehen Sie wie im Punkt „Menüprogrammierung“ beschrieben in das Menü 33. Hier können Sie jederzeit die Filterwechselanzeige auf den Anfangswert von 98 Tagen zurücksetzen.

Filterwechsel

Der Spezialfilter wird je nach Laufzeit des Gerätes durch Mineralablagerungen des Wassers und Staubablagerungen der Luft im Laufe der Zeit verbraucht (je nach Wasserhärte, Staubanfall und Betriebszeit alle 8-16 Wochen). Der Filter soll nicht gewaschen werden, da sonst die Verdunstleistung des Gerätes absinkt. Serienmäßig werden alle Geräte mit BIO-Filter (Bestell-Nr. 1603) ausgerüstet (hohe Verdunstleistung). Schaumstoff-Filter (Bestell-Nr. 1601) sind auch weiterhin lieferbar. Zusätzlich können wir Ihnen einen speziellen Aktivkohle-Reinigungsfilter im 2-er Pack (Bestell-Nr. 1605) anbieten.

⚠ Um eine einwandfreie Funktion zu gewährleisten, verwenden Sie nur Original-Ersatzfilter und Original-Ersatzteile. Für eventuelle Wasserschäden oder Leistungsminderungen übernehmen wir keinerlei Haftung und Garantie!

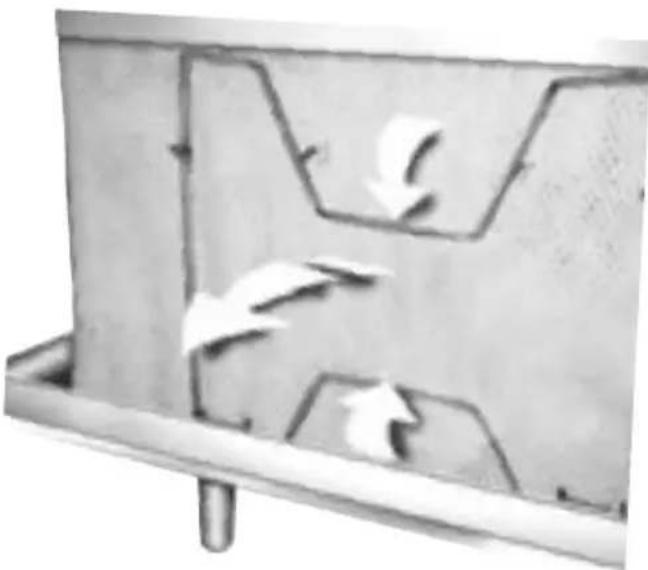

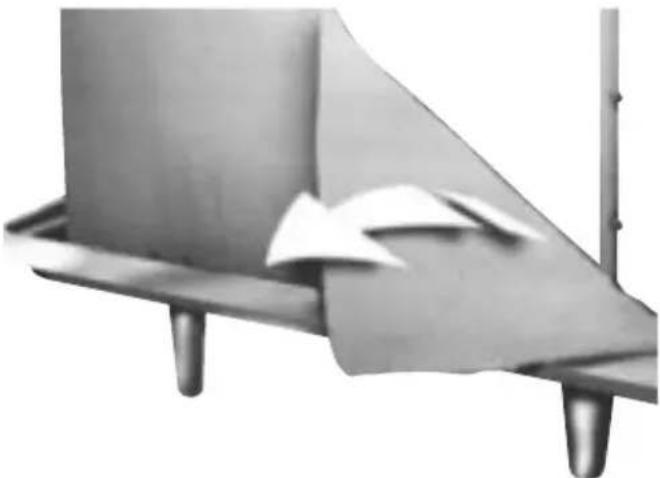

1. Durch zusammendrücken die beiden Klemmbügel (*) lösen,...

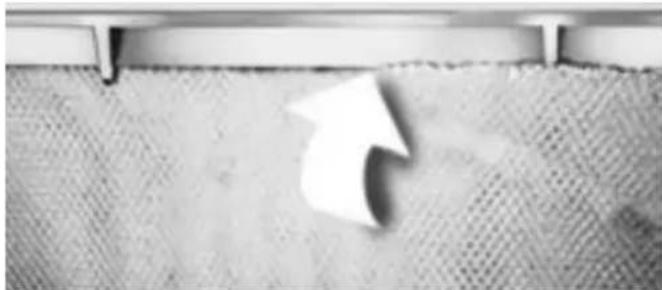

1. ...den Filter aus den 4 Aufhängeösen (*) lösen und nach vorne herausnehmen.

2. Neuen Filter in umgekehrter Reihenfolge einhängen, Klemmbügel befestigen und darauf achten, dass der Filter auf der gesamten Länge der Wasserverteilung innerhalb der unteren U-förmigen Schiene (*) anliegt.

⚠️ Die beiden seitlichen Klemmbügel müssen ordnungsgemäß eingesetzt werden, da sonst eine Berührung des Filters am Gehäuse-Oberteil möglich ist und dadurch Wasser austreten kann.

10. Wechsel des Bedientableaus

⚠ Vor allen Arbeiten am Gerät immer Netzstecker ziehen!

Im Fall eines Defektes am Bedientableau kann ein kompletter Austausch erforderlich sein.

Gehen Sie hierzu wie folgt vor:

1. Heben Sie das Oberteil des Gehäuses nach oben ab.

2. Lösen Sie die 4 Schrauben an den Ecken des Bedientableaus und nehmen Sie das Tableau heraus.

3. Ziehen Sie die Stecker (1,2, X9) von der Platine ab. Lösen Sie ggfs. auch die Stecker 3-5.

4. Lösen Sie mit einem kleinen Schraubenzieher die Schrauben des zentralen Stromanschlusses X1 und ziehen Sie die Kabel aus der Klemme heraus.
5. Lösen Sie ggf. weitere Verbindungen. (X3, X2)
6. Sie können nun die Platine komplett entfernen.

7. Schließen Sie nun die einzelnen Verbindungen in umgekehrter Reihenfolge an die neue Platine wieder an. Beachten Sie bei den Steckverbindungen die Nummern auf den Steckern und der Platine.

8. Setzen Sie das Bedientableau wieder in den Schacht ein und befestigen Sie dieses mittels der 4 Schrauben.

9. Setzen Sie nun das Gehäuseoberteil wieder auf den B 500 auf.
   Das Gerät ist durch eine Schmelzsicherung abgesichert. Die Sicherung hat einen Wert von 2 AT.

11. Anschlussbezeichnungen auf der Tabelle

Anschluss Beschreibung Spannung Leistung

X1 Spannungsversorgung 230V AC (L, N und 6 x PE) 230V 50Hz 200 VA

X2 Potentialfreies Störmelderelais 42V 1A

X3 Externer Wassersensor (Stromlos !!!) - -

1	Gebläseanschluss 230V AC 230V 50Hz 65 VA

2	Wasserpumpe 230V AC 230V 50Hz 25 VA

3	Spülpumpe 230V AC (optional) 230V 50Hz 25 VA

4

Magnetventil 230V AC (optional)

230V 50Hz 10 VA

5

UV-Lampe 230V AC (optional)

230V 50Hz 6 VA

X9 Wassersonden 10 Liter bis 50 Liter

--

12. Gebläseeinstellungen

Die Drehzahl des Gebläses ist über die Fernbedienung in 5 Stufen regelbar (4 Stufen + Automatikfunktion). Die gewünschte Einstellung kann mit der Fan-Taste (s. o.) auf der Fernbedienung vorgenommen werden. Beim Drücken der Fan-Taste beginnt die Balkenanzeige zu blinken. Durch Betätigen der + oder – Seite kann die Gebläseleistung nun erhöht bzw. reduziert werden. Bei der Automatikfunktion reguliert das Gerät die Gebläseleistung selbständig in Abhängigkeit von der geforderten Leistung, d. h. es wird gemessen, welche Veränderung der Luftfeuchte eintritt und dementsprechend wird die Gebläseleistung erhöht bzw. reduziert. Um die Gebläseautomatik zu aktivieren,

drücken Sie die Minusseite der Fan-Taste so lange, bis der letzte Balken auf der Anzeige des Gebläses erlischt und die rote Diode mit dem Gebläsesymbol leuchtet. Zum Deaktivieren erhöhen Sie einfach wieder die Gebläsestufen mit der Fan-Taste, bis die rote Diode erlischt.

Gebläsewechsel

⚠ Vor allen Arbeiten am Gerät Netzstecker ziehen!

1. Gebläsestecker durch Drücken der Steckerklammern lösen und herausziehen.

2. Mittelteil des Luftbefeuchters B 500 auf die Seite legen und die drei Verschraubungen lösen. (Achten Sie darauf, dass das Gebläse

nach Lösen der Schrauben nicht herausfällt)

1. Gebläse heraus nehmen.
2. Neues Gebläse ein setzen und die Schraubgewinde an den Schwingungsdämpfer durch die Löcher in der Mittelplatte führen.
3. Gebläse festschrauben und Stecker wieder verbinden.

13. Funk-Sensor-System (Funkfrequenz 435 MHz)

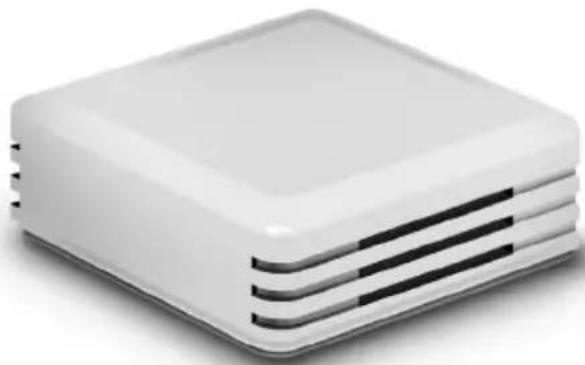

Inbetriebnahme

Die Unterseite des Gehäuses z.B. mit einem Schraubenzieher vorsichtig lösen. Die beiden Batterien (MN 1500 LR 6, 1,5V AA) einlegen.

Dabei auf die korrekte Polung (+/-) achten.

Durch Betätigen des kleinen schwarzen Testknopfes ① kann die Sendefunktion überprüft werden (grüne Test-Diode ② leuchtet auf).

Zur Anbringung bitte einen trockenen und gut durchlüfteten Standort (Decke, Wand) wählen. Bitte keinem direkten Sonnenlicht aussetzen! (Kalibrierung werkseitig getätigt 2%)

14. Codierung des Funk-Sensor-Systems

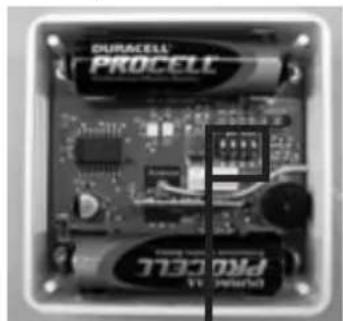

Codierung des Sensors

Die Geräte werden vom Werk codiert ausgeliefert. Beim Einsatz von 2 oder mehreren Geräten, die in unmittelbarer Nähe zueinander stehen (bis zu 50 Metem), kann eine abweichende Codierung notwendig sein.

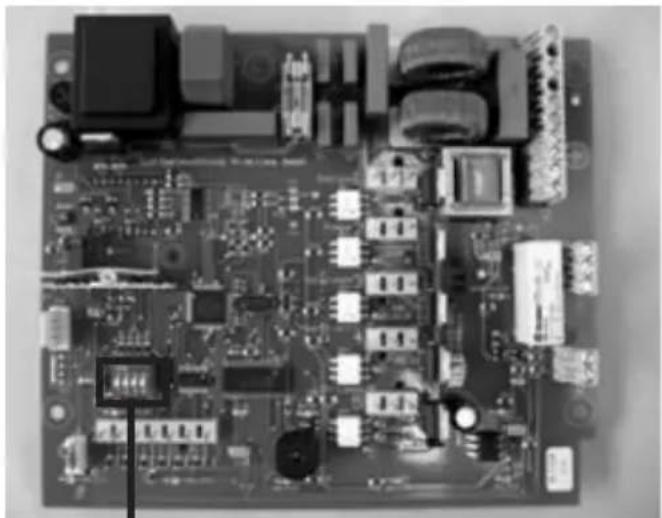

a) Geräte-Platine B 500
b) Funksensor-Platine

Pro Schieber gibt es nur die Position „ON=oben“ und „OFF=unten“ (16 verschiedene Codierungs-Varianten). Bitte achten Sie darauf, für Gerät und dazugehörigen Funksensor (a + b) dieselbe Codierung zu wählen.

Vorgehensweise

1. Deckel des Funksensors mit einem kleinen Schraubenzieher vorsichtig anheben und abnehmen.
2. Codierung am Funksensor durch Einstellen der Schieberegler mit einem kleinen Schraubenzieher vornehmen.
3. Gehäuseoberteil des Luftbefeuchters B 500 abnehmen.
4. 4 Schrauben an der Oberseite des Bedientableaus lösen und Bedientableau abheben.
5. Codierung der Empfängerplatine auf der Rückseite des Bedientableaus durch Einstellen der Schiebe- regler mit einem kleinen Schraubenzieher vornehmen.

⚠️ Die Codierung an Funksensor und Empfängerplatine muss genau übereinstimmen (ON und OFF beachten). Ansonsten ist die Funktion nicht gewährleistet.

1. Deckel des Funksensors wieder schließen.
2. Bedientableau mit den 4 Schrauben wieder fixieren und Gehäuseoberteil aufsetzen.
3. Funksensor leicht anhauchen und Funktion des Systems überprüfen.

15. Fehlercodeanzeige

Der B 500 Professional verfügt über ein eigenständiges Überwachungssystem, das Ihnen die Möglichkeit bietet, schnell und sicher Fehler zu erkennen und entsprechend zu reagieren.

Die Fehleranzeige kann mit einem akustischen Signal kombiniert werden. Somit ertönt neben der Anzeige ein Piep-Ton. Diese Einstellung kann von Ihnen selbständig gewählt werden. Siehe hierzu den Abschnitt „Menüprogrammierung“.

Die folgenden Fehlercodes geben Ihnen an, welches Problem aufgetreten ist und was zu tun ist.

⚠ Wird ein Fehlercode angezeigt, sind nur noch die On/Off-Taste sowie die PROG- und SET-Taste auf der Fernbedienung verwendbar.

Fehlercode Fehler Was tun?

01 Wassertank leer • Wasserstand prüfen und ggf. nachfüllen.
	Wasserstandsdioden auf Verschmutzung prüfen und ggf. reinigen.Wurde destilliertes Wasser verwendet?Wenn ja, normales Leitungswassser nachfüllen.Anschluss der Dioden prüfen.Ist die automatische Wasserzufuhr defekt? (optionales Zubehör)
02 UV-Lampe defekt • UV-Lampe austauschen (siehe Punkt Wechseln der UV-Röhre)
03 Wasser ausgelaufen(nur bei externem Wassersensor möglich)	Prüfen Sie, ob der Filter richtig eingelegt ist.Prüfen Sie, ob das Gerät gerade steht.Prüfen Sie, ob die automatische Wasserzufuhr einwandfrei funktioniert (wenn vorhanden).Prüfen Sie den Tank auf Dichtigkeit.
04 Wassertank überfüllt(nur bei automatischer Wasserzufuhr möglich)	Prüfen Sie die Funktion des Magnetventils.Überprüfen Sie die Wasserstandsdioden auf Verschmutzungen.
05 Fehlendes Funksignalvom Hygrostat. DerEmpfänger auf demBedientableau hatlängere Zeit kein Signalerhalten.	Ist der Funksender zu weit vom Gerät entfernt?Überprüfen Sie die Funktion und Codierung des Funksenders(siehe Inbetriebnahme/Codierung des Funk-Sensor-Systems).Ggf. Batterien ersetzen.
09 Es sind mehrere Fehlergleichzeitig aufgetreten	Überprüfen Sie das Gerät wie in den Fehlern 01-04 beschrieben.

⚠ Wird innerhalb von 10 Sekunden keine Einstellung mehr vorgenommen, springt die Anzeige automatisch in den Standardanzeigemodus (rel. Feuchte) zurück. Der Programmiervorgang kann jederzeit durch Drücken der ON/OFF-Taste abgebrochen werden. Bitte beachten Sie dabei aber, dass die vorgenommenen Änderungen verloren gehen.

Haupt-menü

Unter-menü

Beschreibung Einstellung Bemerkung Werkein-stellung

10 Einstellung Hupe
11 Hupe aktiv wenn Tank leer 00 = OFF
	01 = ON	01
12 Hupe aktiv wenn UV-Lampe defekt	00 = OFF	Nur bei Ausführung UV-Technik
	01 = ON	01
13 Hupe aktiv bei externem Wassersensoralarm	00 = OFF	Nur bei Ausführung mit externem Sensor 01
	01 = ON
14 Hupe aktiv bei Tankinhalt >=50 Liter	00 = OFF	(Nur in Kombination mit automatischer Wasserzufuhr) 01
	01 = ON
15 Hupe aktiv bei fehlendem Funksignal	00 = OFF
	01 = ON 01
20 Einstellung Relais
21 Relais aktiv bei leerem Tank	00 = OFF	Nur bei Anschluss an eine zentrale
	01 = ON	Klimakontrollanlage notwendig 00
22 Relais aktiv bei UV-Lampe defekt	00 = OFF	Nur bei Anschluss an eine zentrale
	01 = ON	Klimakontrollanlage notwendig 00
23 Relais aktiv bei externem Wassersensoralarm	00 = OFF	Nur bei Anschluss an eine zentrale
	01 = ON	Klimakontrollanlage notwendig 00
24 Relais aktiv bei Tankinhalt >= 50 Liter	00 = OFF	Nur bei Anschluss an eine zentrale
	01 = ON	Klimakontrollanlage notwendig 00
25 Relais aktiv bei fehlendem Funksignal	00 = OFF	Nur bei Anschluss an eine zentrale
	01 = ON	Klimakontrollanlage notwendig 00

26 Relais-Schalt-Status	00 = OFF	Nur bei Anschluss an eine zentrale
(Low= Relais aktiv offen	01 = ON	Klimakontrollanlage notwendig 00
High= Relais aktiv geschlossen)

Haupt- menü Unter- menü Beschreibung Einstellung Bemerkung Werkein-

stellung

30 Einstellung Spülung

31 Spülzyklus in Tagen 00 = OFF	(manuell)01 ... 07 Tage	wenn Spülung vorhanden	07
32 Einstellung der Wasserhärte	01 = weich02 = mittel03 = hart	Die Wasserhärte beeinflusst den Intervall der Filterwechselanzeige	02
33 Zurücksetzen der Filterwechselanzeige	98 = zurückgesetzt	Die Anzeige 98 - .00 gibt an, in wie vielen Tagen der Filter gewechselt werden muss. Anzeige kann vorzeitig wieder auf 98 Tage gesetzt werden	98
34 Betrieb über externe Zeitschaltuhr oder anderen 230 V Einschaltmechanismus	00 = OFF01 = ON	SOLL-Wert Feuchte wird auf 90 % rF. fixiert. IST-Wert-Anzeige zeigt kons-tant 00 % rF an. Die Lüftereinstellung ist frei wählbar	00
35 Verstell-/ Regelungsin-tervall des Lüfters im Automatikbetrieb	01 ... 10 Min. Abhängig von der Raumgröße

16. Menüprogrammierung

Der B 500 Professional bietet Ihnen die Möglichkeit, abweichend von den Werkseinstellungen diverse Einstellungen nach Ihrem Wunsch vorzunehmen.

Zur Einstellung gehen Sie wie folgt vor:

1. Betätigen Sie auf der Fernbedienung die Taste „Prog“.
2. Es erscheint auf dem Display des Bedientableaus die Zahl 10.
3. Wählen Sie durch weiteres Drücken der Prog-Taste ein Hauptmenü (10, 20 oder 30, siehe Tabelle unten) aus.

4. Haben Sie das gewünschte Hauptmenü erreicht, wählen Sie durch Betätigen der SET-Taste das gewünschte Untermenü aus (z. B. 11, 12, 13).

5. Haben Sie das gewünschte Untermenü ausgewählt, beginnt nach wenigen Sekunden die Anzeige mit einem Wert (z. B. 00, 01 oder 98) zu blinken. Durch Betätigen der blauen Humidity-Taste (%) können Sie mit + den Wert nach oben oder mit – den Wert nach unten verändern.

6. Nach der vorgenommenen Änderung warten Sie einfach ca. 10 Sekunden ab. Danach springt die Anzeige in den Standardzustand (Anzeige der rel. Feuchte) zurück und die Änderungen wurden abgespeichert.

17. Wasserpumpe

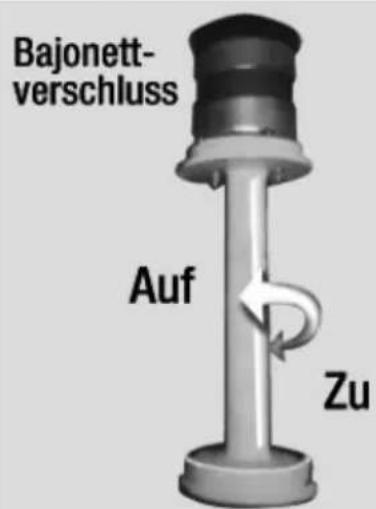

Die Tauchpumpe kann mit einer Drehung in Pfeilrichtung aus der Mittelplatte genommen werden. Bitte beachten Sie beim Einbau den festen Sitz der Steckverbindung sowie der Pumpenschläuche und des Y-Stücks, bzw. bei Geräten mit UV-Technik der Verbindungsschläuche zum V4 A-Rohr.

Bajonett- verschluss Auf Zu

18. Hygienemittel

Zur Vermeidung von Keim-, Algen,- Schimmel- oder Bakterienwachstum und damit einhergehender Geruchsbildung im Wasserreservoir des Luftbefeuchters empfehlen wir die zusätzliche Verwendung geeigneter Hygienemittel, wie LiQVit und Secosan. Secosan wird einfach in das Wasserreservoir eingelegt. Wird das Wasser ausgetauscht, kann Secosan ganz einfach entnommen und jederzeit erneut verwendet werden. Je nach Volumen des Wasserreservoirs stehen verschiedene Secosan-Produkten zur Verfügung. Wie der Secosan Stick dient auch „LiQVit“ zur Verhinderung von Keim- und Algenbildung und vermindert zusätzlich auch die Oberflächenspannung des Wassers, was zu einer gesteigerten Verdunstungsleistung führt. Durch die zusätzliche Reduzierung mineralischer Ablagerungen kann außerdem die Standzeit des Verdunstungsfilters verlängert werden.

Alle 3-4 Monate ist das Gerät von Kalkrückständen und Verschmutzungen zu reinigen. Dazu wird das Gehäuse-Oberteil abgenommen, der Filter entfernt und die Mittelplatte gereinigt. Hierfür kann ein handelsübliches Reinigungsmittel verwendet werden. Sämtliche Reinigungsmittelrückstände sind restlos zu beseitigen (mit klarem Wasser gut nachspülen).

⚠️ Keine Benzole oder sonstige Lösungsmittel verwenden, die Kunststoffe angreifen.

Einmal jährlich sollte eine Grundreinigung erfolgen (evtl. durch unseren Wartungsdienst). Um die Kalkrückstände zu entfernen, verwenden Sie einen handelsüblichen Kalklöser. Im Anschluss daran ist mit klarem Wasser gründlich nachzuspülen. Der Wasserverteiler ist nach oben offen, leicht zugänglich und kann von evtl. Rückständen gereinigt werden. Die Ablauflöcher der Wasserverteilung können, sofern sie verstopft sind, mit einer Stricknadel o. ä. leicht gesäubert werden. Beim Reinigen prüfen Sie bitte auch, ob die Pumpenschläuche nicht verschlammt sind. Ggf. sind diese mit einer schmalen Flaschenbürste zu reinigen oder aber zu erneuern. Sollte das Gerät längere Zeit außer Betrieb genommen werden, ist das Restwasser zu entleeren, der Filter zu entnehmen und eine Reinigung durchzuführen.

20. Zubehör (auf Wunsch gegen Mehrpreis)

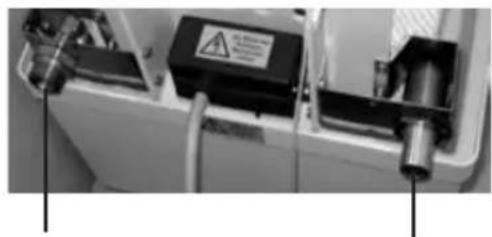

Automatische Wasserzufuhr

Der Anschluss an das örtliche Wasserleitungsnetz muss durch einen Fachmann, d. h. einen zugelassenen Installateur erfolgen. (Bitte beachten Sie die Vorschriften des Wasserversorgungsunternehmens. Eventuell ist ein Rückflussstopp empfehlenswert.) Die automatische Wassernachspeisung erfolgt über ein Magnetventil. Werkseitig wird das Gerät bei der automatischen Wasserzufuhr auf einen max. Füllstand von 30 Litern eingestellt, d. h. bei Erreichen des Füllstandes von 30 Litern wird die Wasserzufuhr gestoppt. Ist

die Wasserzufuhr aktiv, wird dies durch ein Lauflicht (10-50 Liter Dioden blinken nacheinander auf) angezeigt. Die Steuerung der Wasserzufuhr erfolgt über die Elektrodenstäbe der Wasserstandsanzeige. Für eine einwandfreie Funktion der automatischen Wasserzufuhr ist es daher notwendig, die Elektrodenstäbe regelmäßig mit einem Schwamm zu reinigen und von Kalk- und Schmutzablagerungen zu befreien. Um eine Überfüllung zu vermeiden bzw. sofort anzuzeigen, erfolgt bei Erreichen des Füllstandes von 50 Litern eine Störmeldung, d.h. das Gerät schaltet automatisch ab, es ertönt ein akustisches Warnsignal und es wird der Fehlercode 04 im Display angezeigt. Sollte die Wasserzufuhr defekt sein und sich der Wasserstand trotz geöffnetem Magnetventil nach 10 Minuten nicht ändern, wird der Vorgang abgebrochen und der Fehlercode 01 im Display angezeigt. Für eine Skizze und Maße des Anschlusses siehe bitte Abschnitt Spüleinrichtung. Wir empfehlen zur Sicherheit die Verwendung einer Sicherheitsauffangwanne und den Anschluss eines Wassersicherheitssensors oder den Einsatz eines zusätzlichen externen Wasserwächters mit Ventil.

Wasserzufuhr Ablauf Spüleinrichtung

⚠ Der maximale Wasserdruck darf 10 bar nicht überschreiten!

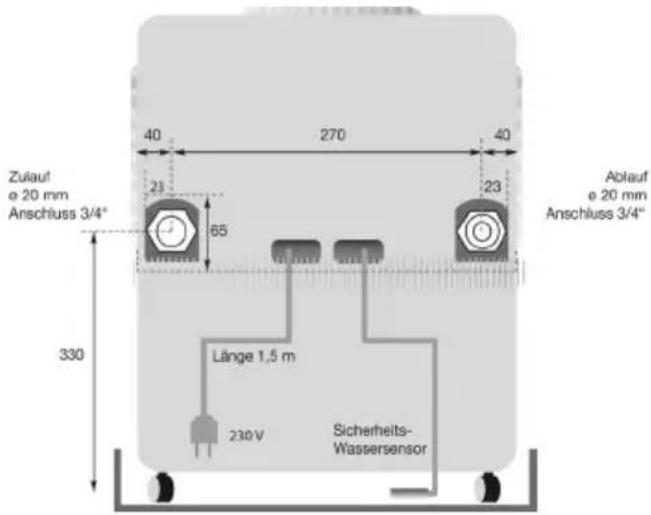

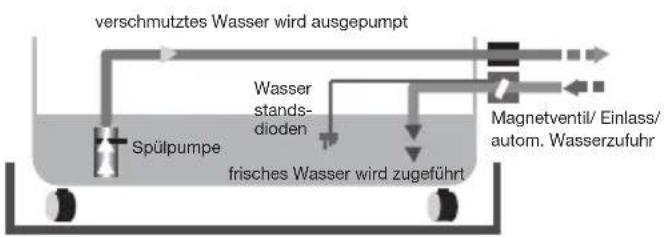

Automatische Spüleinrichtung

Die Spüleinrichtung dient dazu, in regelmäßigen Intervallen das Restwasser im Wassertank auszutauschen und frisches Wasser nachzuführen. Die Spüleinrichtung kann manuell über die Fernbedienung mit der Taste „Flush“ gestartet werden oder es können über den Menüpunkt 31 automatische Spülintervalle zwischen 1 und 7 Tagen gewählt werden. Zur Einstellung siehe bitte den Abschnitt „Menüprogrammierung“.

verschmutztes Wasser wird ausgepumpt Wasser stands- dioden Spülpumpe frisches Wasser wird zugeführt Magnetventil/ Einlass/ autom. Wasserzufuhr

Eine automatische Spüleinrichtung ist nur in Kombination mit der autom. Wasserzufuhr möglich; der Wasseraustausch per Hand entfällt. Der Anschluss der Spüleinrichtung an das örtliche Abwassernetz muss durch einen Fachmann, d. h. einen zugelassenen Installateur erfolgen.

Beim Anschluss des Abwasserschlauches ist darauf zu achten, dass er nicht ansteigend verlegt wird und der Schlauch eine Länge von 1,50 Meter nicht übersteigt, da nur eine gewisse Pumpleistung vorhanden ist und ansonsten kein Druck aufgebaut wird. Es könnte daher notwendig sein, den Schlauch vor dem Anschluss mit Wasser zu befüllen, um die Wassersäule aufbauen zu können.

Zulauf ø 20 mm Anschluss 3/4" 40 270 40 23 65 23 Ablauf ø 20 mm Anschluss 3/4" Länge 1,5 m 230V Sicherheits- Wassersensor

Aktivkohle-Reinigungsfilter

Die beiden Reinigungsfilter können einfach von den Klemmbügeln abgenommen werden. Die Standzeit beträgt ca. 6 Monate und hängt maßgeblich von der Verschmutzung der Raumluft (z.B. Rauch und Staub) ab.

Luftaufsatzhutze mit flexiblem Luftschlauch

Dieses Zubehör findet speziell in Kirchenorgeln Verwendung. Die Hutze wird auf den Auslass des B 500 aufgesetzt oder verschraubt. Mit einem flexiblen Alu-Lüftungsschlauch (ø 150 mm) versehen, welcher die befeuchtete Luft in den kritischen Orgelbereich lei-

tet. Dort muss auch der Hygrostat platziert werden. Dieser steuert den außerhalb, an einer neutralen gut zugänglichen Stelle, platzierten Luftbefeuchter B 500. (Auch eine Konsolen-Wandmontage ist möglich)

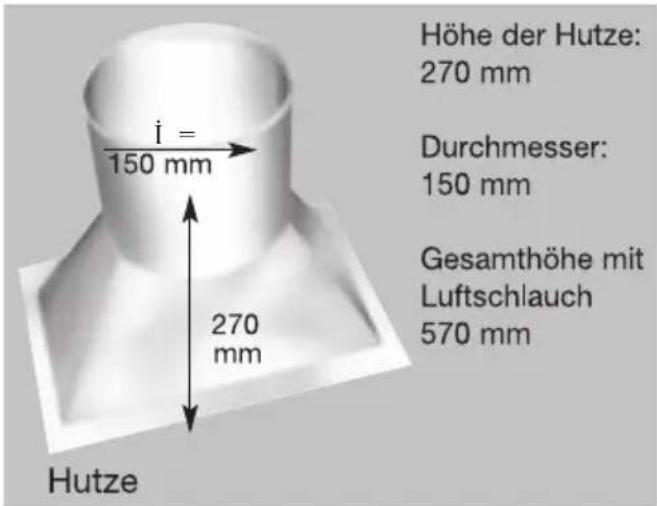

Höhe der Hutze: 270 mm Durchmesser: 150 mm Gesamthöhe mit Luftschlauch 570 mm i = 150 mm 270 mm Hutze

UV-Technik mit Kalkumwandlungs-Patrone

Die im Gerät verwendete Quecksilber-Niederdrucklampe arbeitet im UV-C-Bereich, dessen Wellenlänge die meisten Mikroorganismen abtötet. Das Befeuchterwasser wird also wirkungsvoll desinfiziert und gelangt keimreduziert in den Wasserkreislauf des Gerätes. Über Permanentmagnete wird ein Magnetfeld erzeugt, durch das das Befeuchterwasser geleitet wird. Dabei wird die Molekularstruktur des Kalkes derart verändert, dass er sich nicht mehr auf Oberflächen im Gerät ablagern kann. Den Durchgang der Kalkumwandlungspatrone bitte stets sauber halten (s. S.A17).

⚠ Der Einsatz von enthärtetem Wasser kann zu Schäden an der Kalkumwandlungs-Patrone führen. Eine kombinierte Verwendung wird daher nicht empfohlen.

Wechseln der UV-Röhre

1. Bitte entfernen Sie zuerst die Schalttafel wie auf S.5 beschrieben. Die UV-Röhre befindet sich unter der Schalttafel auf der Mittelplatte neben dem Pumpenmotor.

2. UV-Röhre am Anschlusskabel herausziehen und Röhre wechseln.

3. Den Elektro-Anschlusskopf wieder ordnungsgemäß an der UV-Röhre anbringen und diese wieder vorsichtig in die Glasröhre einführen.

Die UV-Lampe ist gemäß den gesetzl. Bestimmungen über den Sondermüll zu entsorgen.

Die UV-Röhre hat ca. 5.000 Stunden Betriebszeit.

⚠ Beim Ein- und Ausbau des UV-Strahlers bitte darauf achten, dass der Quarzglaskörper, in welchem der Strahler sitzt, nicht beschädigt wird.

⚠ Sämtliche Zubehörteile sind jederzeit im Werk oder über einen autorisierten Werkshändler nachzubestellen.

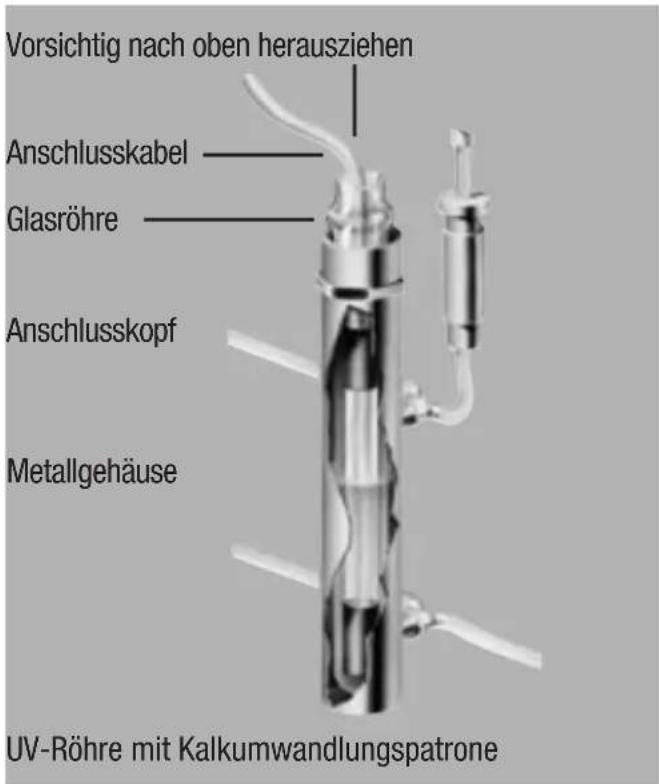

Vorsichtig nach oben herausziehen Anschlusskabel Glasröhre Anschlusskopf Metallgehäuse UV-Röhre mit Kalkumwandlungspatrone

⚠ Um eine einwandfreie Funktion zu gewährleisten, verwenden Sie nur Original-Ersatzfilter und Original-Ersatzteile! Für eventuelle Wasserschäden oder Leistungsminderungen übernehmen wir keinerlei Haftung und Garantie.

21. Stückliste

1101 Gehäuse-Oberteil weiss

1102 Gehäuse-Oberteil hellgrau

1104/500 Gehäuse-Oberteil anthrazit

1131 Ansauggitter weiss (2)

1132 Ansauggitter hellgrau (2)

1134 Ansauggitter anthrazit (2)

1141 Ausblasgitter weiss

1142 Ausblasgitter hellgrau

1144/500 Ausblasgitter anthrazit

1149 Schild „Filterwechsel“

1150 Schild „Hier füllen“

1151 Einfüllklappe weiss

1152 Einfüllklappe hellgrau

1154 Einfüllklappe anthrazit

1201 Gehäuse-Unterteil weiss

1202 Gehäuse-Unterteil hellgrau

1204/500 Gehäuse-Unterteil anthrazit

1251 Einschlaghülse (4)

1252 Lenkrollen (4)

1301 Mittelplatte weiss

1302 Mittelplatte hellgrau

1304/500 Mittelplatte anthrazit

1309 p Typenschild

1311 Schacht

1312/500 Schachtabdeckung

1326 Elektrodenstäbe (Satz = 7) mit Kopf

1339 Kabelbaum

1347 p Basisplatine 504

1348/3 Mess-/Sendemodul im Gehäuse ohne Batterie

1348/4 Batterie 1,5 V AA (2 Stück)

1350 Abdeckkasten

1351 Zugentlastung

1352 Lüsterklemme

1353 Netzkabel mit Stecker

1355 Kabel 0,8 m

1356 Kabel 0,8 m mit Dose

1362 Schild „Netzstecker ziehen“

1369 Tastaturfolie

1401 Wasserverteilung

1402 Einklebeteil-Verlängerung links

1403 Einklebeteil-Verlängerung rechts

1406 Fernbedienung

1411 Filterstäbe ohne Rippe (6)

1412 Filterstäbe mit Rippe (4)

1413 Klemmbügel mit 2 Nasen

1500 Gebläse komplett mit Motor, Schutz- gitter und Befestigungsmaterial

1507 Schutzgitter für Gebläse

1508 Blechschraube M 4,2 x 19 A2 (4)

1518 Steckergehäuse mit Kabel

1520 Gummimetallpuffer M 4 Edelstahl (3)

1522/1 Pumpenmotor incl. Kabel 0,3 m und Pumpenventilator

1523 Pumpenkörper

1524 Pumpendeckel

1525 Pumpenflügel

1526 Y-Stück

1529 Pumpenschlauch glasklar (2)

1551 Zylinderkopfschraube M 4 x 10

1552 Zylinderkopfschraube M 4 x 12

1553 Zylinderkopfschraube M 4 x 6

1555 Senkkopfschrauben M 4 x 10

1556 Hutmutter M 4

1561 Messingmutter M 4

1565 Zahnscheibe M 4

1566 U-Scheibe M 4

1567 U-Scheibe V2 M 5 x 15

1568 Poly-U-Scheibe M 5 x 15

1603 Bio-Filter B 500

\* Sonderausstattung und Zubehör

1605/500 Aktivkohle-Filter-Set

1720 UV-Technik

1721 6-Watt Strahler (UV-Entkeimung)

1725 Kalkumwandlungspatrone

1740 Spüleinrichtung komplett

1741 Pumpe für Spüleinrichtung

1747 Ablaufschlauch für Spüleinrichtung

1752 Sicherheitsauffangwanne

1753 Wasserwächter mit Sensor

1754 Sicherheitsdruckschlauch

1757 Sicherheits-Wassersensor

1798 Magnetventil komplett

1799 automatische Wasserzufuhr komplett

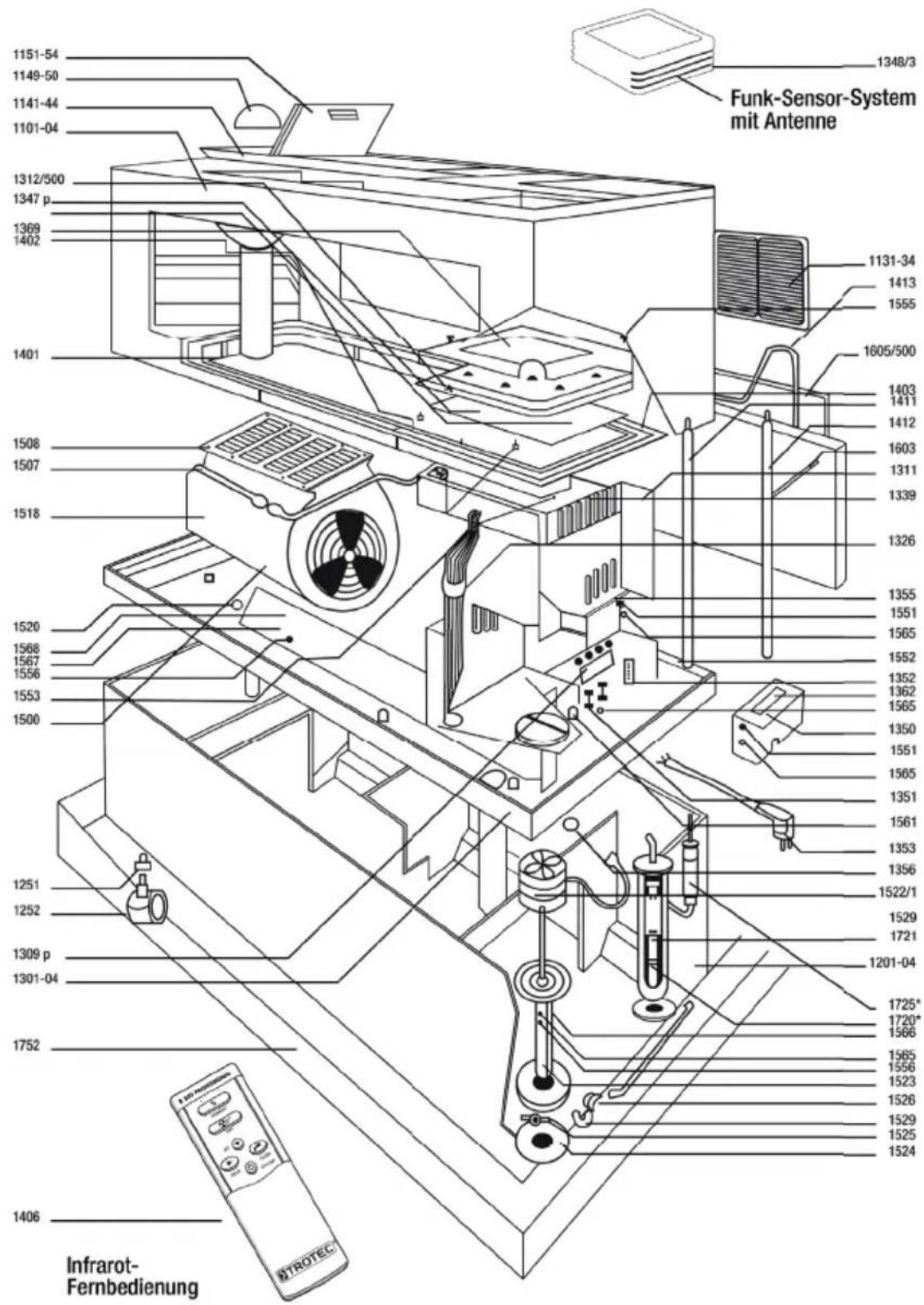

1. Konstruktion/Explosionszeichnung


1151-54 1149-50 1141-44 1101-04 1312/500 1347 p 1369 1402 1401 1508 1507 1518 1520 1568 1567 1556 1553 1500 1251 1252 1309 p 1301-04 1752 1406 Infrarot- Fernbedienung Funk-Sensor-System mit Antenne 1348/3 1131-34 1413 1555 1605/500 1403 1411 1412 1603 1311 1339 1326 1355 1551 1565 1552 1352 1362 1565 1350 1551 1565 1351 1561 1353 1356 1522/1 1529 1721 1201-04 1725* 1720* 1566 1565 1556 1523 1526 1529 1525 1524

23. Wartungs-Checklisten

Diese Arbeiten dürfen nur von autorisierten Fachkräften ausgeführt werden!

Checkliste für die Reinigung und Bedienung des Großraumbefeuchters.

Gerätetyp: B 500 Professional Standard mit Handbefüllung (mobil) oder autom. Wasserzufuhr

* Die angegebenen Zeitintervalle verstehen sich bei normaler Wasserqualität und normalem Staubanfall in der Luft und können daher nach oben und unten variieren.
⚠ Bevor das Gerät verschrottet wird, müssen die Batterien entfernt werden!
Diese dürfen nicht über den Hausmüll entsorgt werden und müssen einen geeigneten Sammelsystem zugeführt werden.

Zeit-Intervall*	Reinigungs- und Bedienungsanweisung(Bei allen Arbeiten am Gerät Netzstecker ziehen!!!)
Täglich	Optische Prüfung des Wasserstandes über die Leuchtdiodenanzeige (10-50 Liter). Das Gerät schaltet bei ca. 10 Liter Restwasserstand automatisch ab.> Entfällt bei automatischer Wasserzufuhr.Optische Prüfung des Feuchtewertes über die digitale Anzeige.
3-5 Wochen	Oberteil des Gerätes nach oben abheben.Sichtprüfung des Filters durchführen. Bei starker Verunreinigung Filter wechseln (Nur Originalfilter verwenden, da sonst die Funktion des Gerätes beeinträchtigt werden kann). Beim Einlegen des neuen Filters darauf achten, dass dieser bündig in die Wasserverteilung eingelegt wird (siehe Bedienungsanleitung Filterwechsel).> Die beiden seitlichen Filterklemmbügel müssen ordnungsgemäß eingesetzt werden, da sonst eine Berührung des Filters am Gehäuseoberteil möglich ist und dadurch Wasser austreten kann.Gleichzeitig prüfen, ob die Ablauflöcher in der Wasserverteilung frei sind. Evtl. Rückstände wie z. B. Kalk oder Staub mit einer Nadel, einem Schraubenzieher oder auch mit dem Staubsauger entfernen.Mittelteil des Gerätes nach oben abheben.Restwasser aus dem Wasserbehälter entfernen und Wasserwanne (Unterteil) reinigen.Dies ist besonders beim Einsatz von LiQVit erforderlich, damit eine Überkonzentration vermieden wird.Optische Prüfung der Elektrodenstäbe aus Kupfer (siehe Bedienungsanleitung). Bei Bedarf Kalk und sonstige Rückstände mit einem Tuch oder Spülschwamm entfernen.
12-16 Wochen	Nach 12-16 Wochen muss der Filter wie im vorderen Abschnitt beschrieben auf jeden Fall gewechselt werden, da die Funktion des Gerätes ansonsten beeinträchtigt wird. Wenn der Filter gewechselt wird, sollte die Wasserverteilung auf Durchgang geprüft werden.Die Wasserwanne (Unterteil) sollte nach dieser Zeit bei starken Ablagerungen durch Kalk und Schmutz mit einem handelsüblichen Kalklöser gereinigt werden. Nach der Reinigung mit Kalklöser sollte die Wasserwanne immer gut nachgespült werden, um Rückstände im Gerät zu vermeiden.
12 Monate	Grundreinigung des Gerätes mit Kalklöser durchführen-Pumpenschläuche mit Flaschenbürste reinigen oder ersetzen-Gebläsegehäuse mit Staubsaugerdüse reinigen-Pumpenkörper reinigen-Kupferelektroden reinigen
12 Monate	Bei Gerätetyp mit UV-Entkeimung und Kalkumwandlung:- UV-Lampe und Kalkumwandlungspatrone prüfen und reinigen (siehe Blatt UV-Entkeimung und Kalkumwandlung reinigen). Nach der Reinigung unbedingt mit klarem Wasser nachspülen, damit keine Rückstände von dem Kalklöser im Gerät zurückbleiben.> Bei der Reinigung dürfen keine Benzole oder sonstige Lösungsmittel verwendet werden, die den Kunststoff angreifen können.Optische Prüfung der Funktion der UV-Lampe: Solange sich das Gerät in Betrieb befindet, wird die Funktion der UV-Lampe angezeigt.Muss die UV-Lampe gewechselt werden (Betriebszeit 5.000 Stunden), verfahren Sie wie in der Bedienungsanleitung unter „Wechseln der UV-Röhre“ beschrieben.Bei der Reinigung der Kalkumwandlungspatrone das Oberteil des Gerätes nach oben abheben.Mittelplatte nach oben aus der Wasserwanne (Unterteil) heben.Die UV-Entkeimung befindet sich unterhalb der Mittelplatte neben der Pumpe.VA-Rohr optisch sichten und Verunreinigungen beseitigen.Pumpenschläuche vom VA-Rohr abziehen und Durchgang der Schläuche des VA-Rohres prüfen. Verunreinigungen beseitigen.> Darauf achten, dass der Quarzglaskörper nicht beschädigt wird.Die Kalkumwandlungspatrone (blau) befindet sich auf der rechten Seite zwischen Wasserführung und Mittelplatte des Gerätes.Durch Abziehen der Pumpenschläuche kann sie entnommen werden.Optisch den Durchgang prüfen. Verunreinigungen durch Kalk vorsichtig mit einem Bohrer (Durchmesser max. 7 mm) oder Schraubenzieher entfernen.Bei der Montage darauf achten, dass die Schläuche fest auf der Steckverbindung sitzen.

24. Behebung von Störungen

Falls Ihr Gerät nicht einwandfrei arbeitet, prüfen Sie bitte folgende Punkte:

Problem Ursache Was tun?
Keine Funktion Gerät nicht angeschlossen Netzanschluss prüfen
Symbol Wasserbehälter leuchtet rot Kein Wasser Wasser auffüllen
Gerät läuft nicht an Feuchtigkeit ist höher als die eingestellte Soll-Feuchtigkeit Kupferelektroden der Wasser standsanzeige verschmutzt.		Ggfs. Sollwert verändern Reinigen
Gerät läuft, bringt aber kein Wasser	Pumpenschläuche nicht richtig aufgesteckt oder verschmutzt Kalkumwandlungspatrone verstopft 1)Pumpe defekt	Pumpenschläuche reinigen bzw. richtig aufsteckenPatrone reinigen bzw. aufbohren.Pumpe austauschen
Kalkumwandlungs-Kontrolllampe leuchtet nicht	UV-Lampe defekt UV-Lampe ersetzen
Wasserrinne läuft über Ablauflöcher sind verstopft Wasserverteilung u. Ablauflöcher reinigen
Wasser tritt aus dem Gerät aus Filter ist verbrauchtFilter nicht richtig eingelegt		Filter erneuernSitz des Filters prüfen
Gerät reagiert nicht auf die Fernbedienung	Batterie leer oder falsch eingelegtEntfernung zwischen Fernbedienung und Gerät zu groß	Batterie prüfen und erneuern +/- beachtenAbstand verringern
Autom. Wasserzufuhr füllt kein Wasser mehr auf 2)	Sicherheitsdruckschlauch defektWasserzulauf wird autom. gestoppt	Schlauch ersetzen
Wasserzufuhr läuft ständig 3)	Magnetventil schließt nicht	Verschmutzung im Zulauf beseitigen Elektroden auf Verschmutzung überprüfenMagnetventil ersetzen
Wasserwächter gibt akustisches Signal 3)	Wasser ist ausgetreten	Ursache überprüfenFür einige Sekunden Zuleitung Wasserwächter vom Netz trennen
Funksender gibt akustisches Signal.	Batterien im Sender leer	Batterien ersetzen
Neu eingelegte Batterien funktionieren nicht	Batterien wurden falsch eingesetzt (Polarität nicht beachtet)	Neue Batterien richtig einsetzen

1) Nur bei Sonderausführung UV-Technik mit Kalkumwandlungspatrone
2) Nur bei Sonderausführung autom. Wasserzufuhr mit Sicherheitsdruckschlauch
3) Nur bei Sonderausführung elektron. Wasserwächter

25. Einbauvorschläge

Beim Einbau ist darauf zu achten, dass ausreichend große Öffnungen zur Be- und Entlüftung des Gerätes vorhanden sind.

5 cm 10 cm 62 cm 75,5 cm

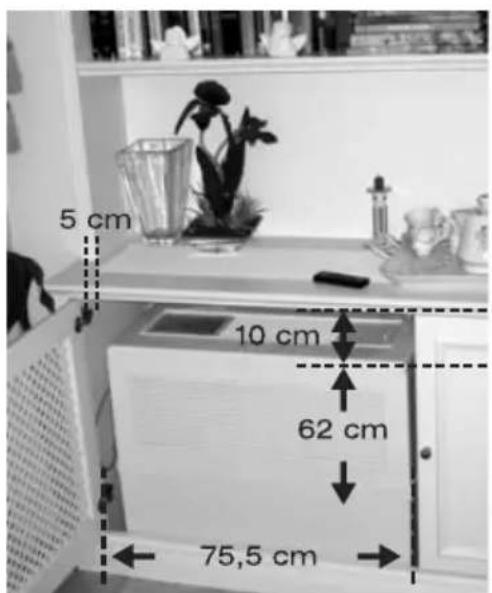

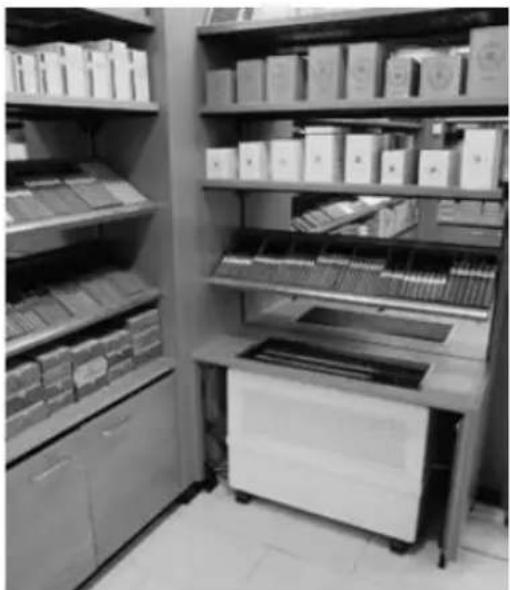

Wohnbereich Ladeneinrichtung Fachgeschäft/ Der Gerätestecker muss zugänglich sein! begehbarer Humidor

Einsatzmöglichkeiten im Museeumsbereich ... oder in Kirchen zum Schutz wertvoller Orgelanlagen

26. Technische Daten

Netzanschluss 230 V/50 HZ

Leistungsaufnahme max. 95 VA (ohne Zubehör)

Luftleistung 900 m³/h

Verdunstleistung 2,6 l/h

Verdunstfilterfläche 3,5 m²

Gewicht (leer) ca. 24 kg

Wasservorrat ca.50 l

Abmessungen B: 75,5 x H: 62,0 x T: 36,5 cm

⚠️ Bei allen Arbeiten am Luftbefeuchter ist aus Sicherheitsgründen der Netzstecker zu ziehen!

Content

1568 Rondelle poly M 5 x 15

www.trotec.de • E-Mail: [e-mail]
