BEDIENUNGSANLEITUNG FT5130 Toolland

EN GAS RADIANT HEATER - 4500 W

NL GASSTRALER - 4500 W

FR CHAUFFAGE RADIANT AU GAZ - 4500 W

ES CALEFACTOR A GAS - 4500 W

DE HEIZSTRAHLER - GAS - 4500 W

PT AQUECEDOR RADIANTE A GÁS - 4500 W

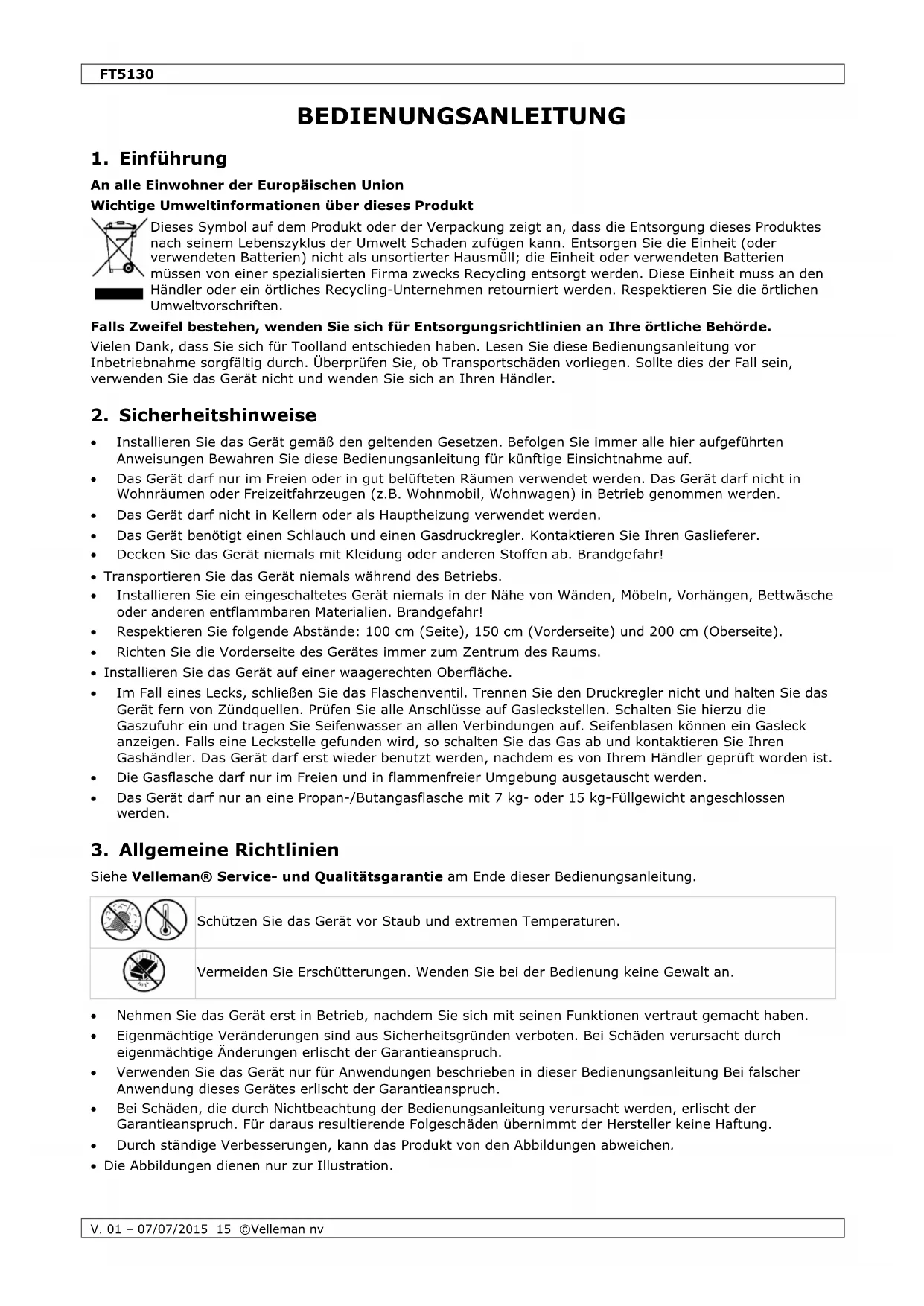

BEDIENUNGSANLEITUNG 15

MANUAL DO UTILIZADOR 18

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Toolland entschieden haben. Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

• Installieren Sie das Gerät gemäß den geltenden Gesetzen. Befolgen Sie immer alle hier aufgeführten Anweisungen Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.
• Das Gerät darf nur im Freien oder in gut belüfteten Räumen verwendet werden. Das Gerät darf nicht in Wohnräumen oder Freizeitfahrzeugen (z.B. Wohnmobil, Wohnwagen) in Betrieb genommen werden.
  • Das Gerät darf nicht in Kellern oder als Hauptheizung verwendet werden.
  • Das Gerät benötigt einen Schlauch und einen Gasdruckregler. Kontaktieren Sie Ihren Gaslieferer.
• Decken Sie das Gerät niemals mit Kleidung oder anderen Stoffen ab. Brandgefahr!
• Transportieren Sie das Gerät niemals während des Betriebs.
• Installieren Sie ein eingeschaltetes Gerät niemals in der Nähe von Wänden, Möbeln, Vorhängen, Bettwäsche oder anderen entflammbaren Materialien. Brandgefahr!
• Respektieren Sie folgende Abstände: 100 cm (Seite), 150 cm (Vorderseite) und 200 cm (Oberseite).
• Richten Sie die Vorderseite des Gerätes immer zum Zentrum des Raums.
• Installieren Sie das Gerät auf einer waagerechten Oberfläche.
• Im Fall eines Lecks, schließen Sie das Flaschenventil. Trennen Sie den Druckregler nicht und halten Sie das Gerät fern von Zündquellen. Prüfen Sie alle Anschlüsse auf Gasleckstellen. Schalten Sie hierzu die Gaszufuhr ein und tragen Sie Seifenwasser an allen Verbindungen auf. Seifenblasen können ein Gasleck anzeigen. Falls eine Leckstelle gefunden wird, so schalten Sie das Gas ab und kontaktieren Sie Ihren Gashändler. Das Gerät darf erst wieder benutzt werden, nachdem es von Ihrem Händler geprüft worden ist.
  • Die Gasflasche darf nur im Freien und in flammenfreier Umgebung ausgetauscht werden.
• Das Gerät darf nur an eine Propan-/Butangasflasche mit 7 kg- oder 15 kg-Füllgewicht angeschlossen werden.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und extremen Temperaturen.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
  • Durch ständige Verbesserungen, kann das Produkt von den Abbildungen abweichen.
  • Die Abbildungen dienen nur zur Illustration.

• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.

• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

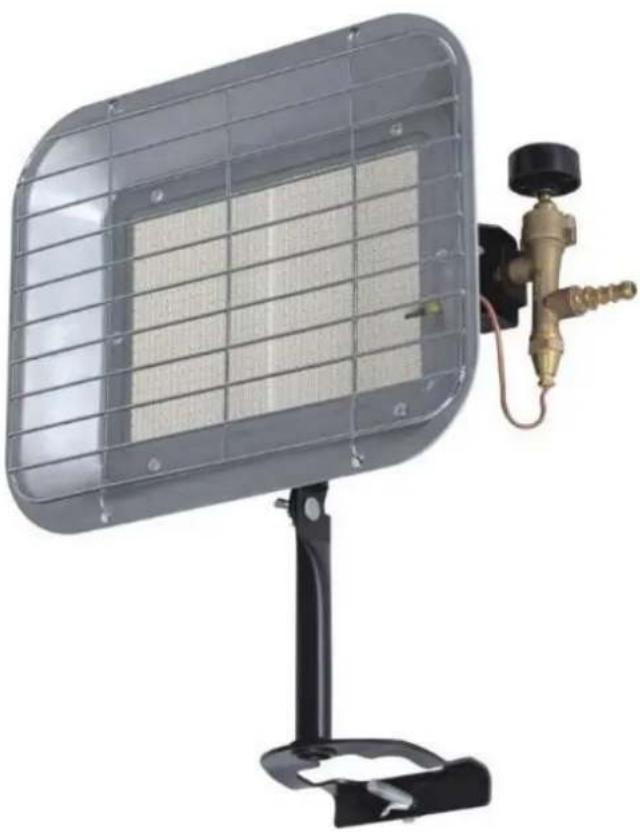

4. Eigenschaften

• Gas-Heizstrahler mit Überhitzungsschutz und Kippsicherung.
- für die Verwendung im Außenbereich
- Halterung
- für die Verwendung mit Butan- und Propangas geeignet
- kompakt

5. Anwendung

5.1 Installation

1. Achten Sie auf eine sichere Standfläche für alle Komponenten.
2. Befestigen Sie die Halterung mit einer Klemmschraube an der Gasflasche.
3. Schrauben Sie den Druckregler und den Schlauch am Ventil der Gasflasche fest.
4. Verwenden Sie die Flügelmutter und die Dichtung, um das Gerät in die gewünschte Position zu stellen. Befestigen Sie an der Halterung.
5. Schrauben Sie das andere Ende des Schlauchs am Sicherheitsventil. Stellen Sie sicher, dass alle Schrauben gut fest angezogen sind.

5.2 Anschluss an die Gasflasche

Halten Sie die Gasflashe und das Gerät von offenen Flammen fern.

1. Benutzen Sie einen genormten Druckregler und Schlauch mit einer Länge zwischen 40 cm und 50 cm. Achten Sie darauf, dass der Gasschlauch nicht verdreht bzw. geknickt wird.
2. öffnen Sie den Regler langsam und Prüfen Sie alle Verbindung auf Gasleckstellen. Tragen Sie hierzu Seifenwasser an allen Anschlüssen auf.

Suchen Sie vor Inbetriebnahme ein mögliches Leck mit Hilfe eines Lecksprays oder Seifenlauge. Ziehen Sie wieder fest wenn nötig.

5.3 Den Heizstrahler verwenden

Richten Sie, das Gerät niemals auf die Gasflasche. Achten Sie darauf, dass der Schlauch sich immer auf der Rückseite des Gerätes befindet. trennen Sie einen Heizstrahler in Betrieb niemals von der Gasflasche.

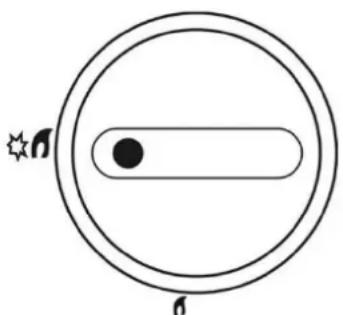

Start/Position 1 (hoch)

Position 2 (niedrig)

1. Stellen Sie sicher, dass das Sie das Gerät korrekt montiert haben.
2. Schalten Sie die Gaszufuhr ein.
3. Stellen Sie den Einstellknopf auf Position 1 und halten Sie gedrückt. Drücken Sie den Piezo-Zünder, um einen Funken zu erzeugen. Halten Sie den Einstellknopf noch etwa 10 Sekunden gedrückt.

4. Stellen Sie den Einstellknopf auf Position 2, um die Flamme zu regeln.

5. Um den Heizstrahler auszuschalten, schließen Sie den Druckregler. Nachdem die Flamme erloschen ist, stellen Sie den Einstellknopf wieder auf Position 1.

5.4 Eine Gasflasche austauschen

Tauschen Sie die Gasflasche ausschließlich in flammenfreier Umgebung und entfernt von allen Zündquellen aus.

1. Schließen Sie das Ventil der Gasflasche.
2. Schrauben Sie den Regler vom Ventil der Gasflasche ab. Entfernen Sie das Gerät. Nehmen Sie die leere Gasflasche weg.
3. Achten Sie darauf, dass die Dichtung des Druckreglers noch gut fest sitzt.
4. Befestigen Sie eine neue Gasflasche am Heizstrahler. Befolgen Sie hierzu die oben erwähnten Schritte.

5.5 Lagerung

1. Entfernen Sie die Gasflasche vom Gerät. Siehe oben erwähnte Schritte.
2. Lagern Sie die Gasflasche in gut belüfteten Räumen, wenn möglich im Außenbereich, fern von brennbaren Materialien.
3. Bewahren Sie das Gerät in der Originalverpackung auf und lagern Sie es an einem trockenen und staubfreien Ort.

6. Reinigung und Wartung

• Lassen Sie das Gerät einmal jährlich von einem Fachmann prüfen.
• Überprüfen Sie den Gasschlauch auf etwaige Beschädigungen. Ist dies der Fall, tauschen Sie ihn aus. Verwenden Sie nur einen Schlauch mit korrekter Länge.

Reinigung

- Reinigen Sie das Gerät mit einem weichen und trockenen Tuch. Verwenden Sie auf keinen Fall scharfe, scheuernde oder brennbare Reinigungsmittel.

7. Technische Daten

Heizleistung		2.6-4.5 kW
Gastyp		Butan/Propan (i3+)
max. Druck
	Butan	28-30 Mbar
	Propan	37 Mbar
Verbrauch		330 g/h
Druckventil		notwendig aber nicht mitgeliefert

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.toolland.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

MANUAL DO UTILIZADOR

1. Introdução

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum. - Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden. - Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman® - Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu. - Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
