BEDIENUNGSANLEITUNG BTMG 220 E EINHELL

Art.-Nr.: 44.650.50 I.-Nr.: 11011 BT-MG 220 E

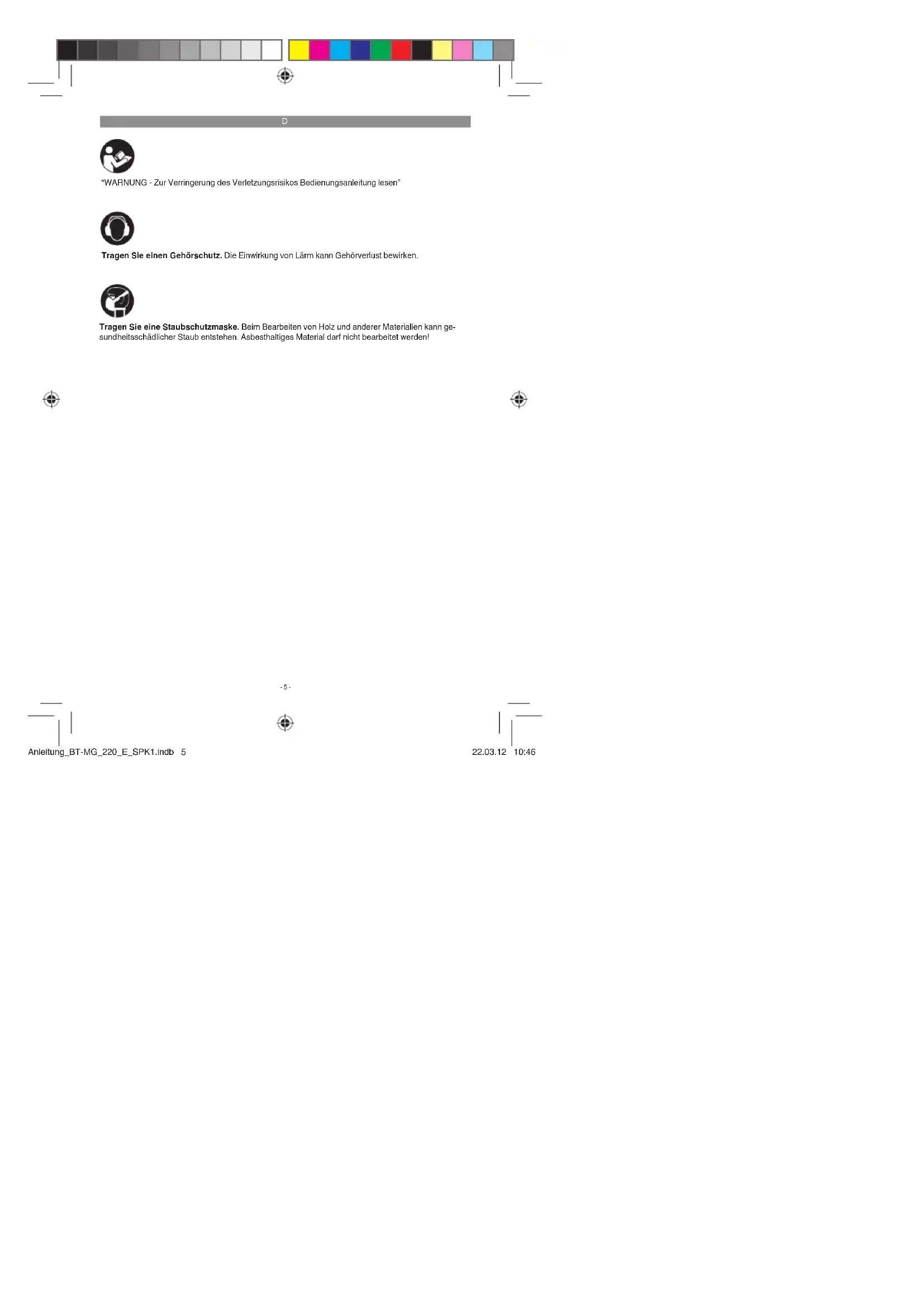

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen” Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge- sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Anleitung_BT-MG_220_E_SPK1.indb 5Anleitung_BT-MG_220_E_SPK1.indb 5 22.03.12 10:4622.03.12 10:46D

Achtung! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! WARNUNG Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

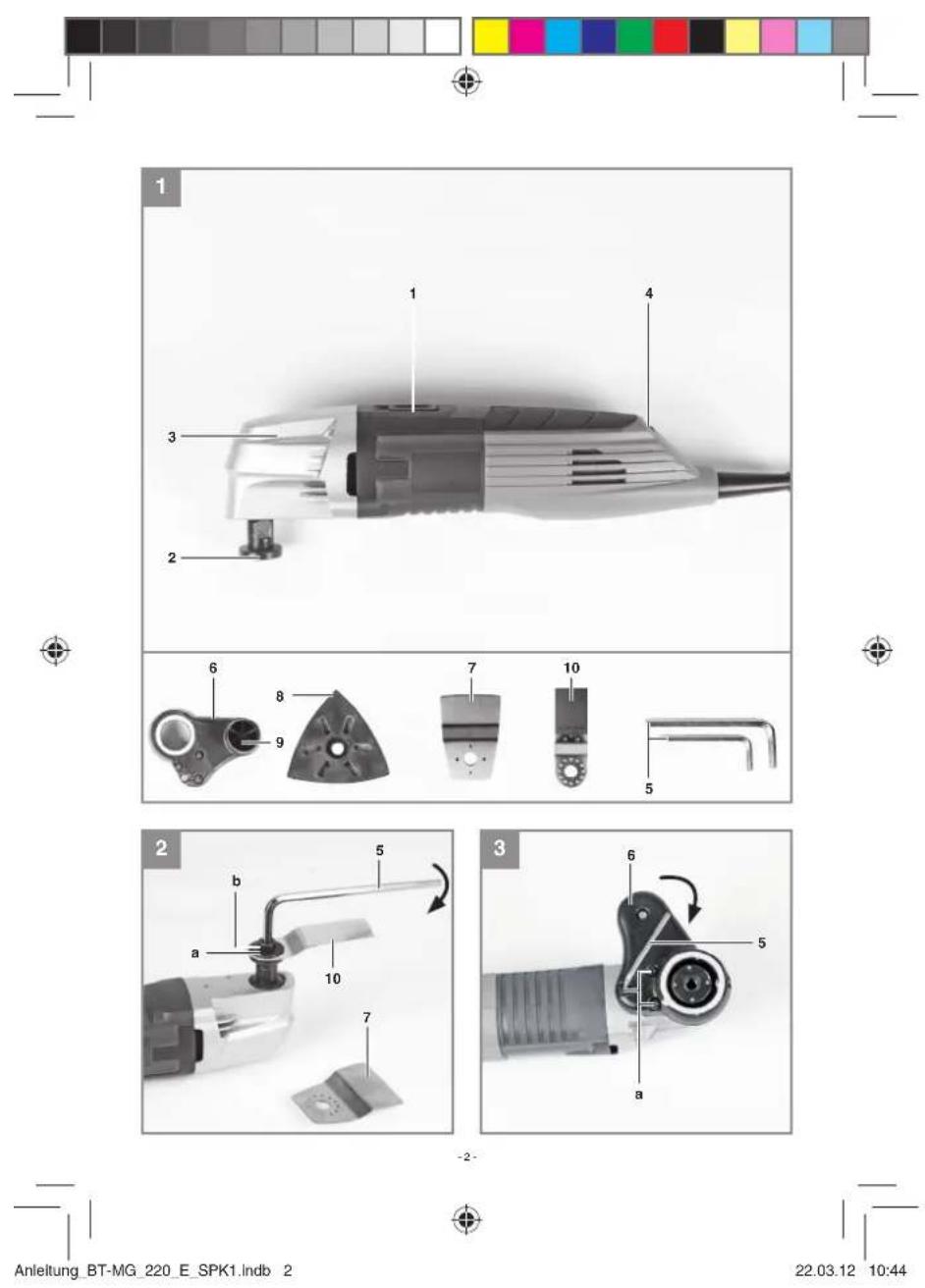

2.1 Gerätebeschreibung (Bild 1)

1. Ein-/ Ausschalter

5. Inbusschlüssel zum Werkzeugwechsel

6. Staubabsaugvorrichtung

8. Dreieck-Schleifplatte

9. Anschluss für Staubabsaugung

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff -beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung

Multifunktionswerkzeug

Dreieck-Schleifplatte

Staubabsaugvorrichtung

3. Bestimmungsgemäße

Verwendung Die Maschine ist zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Werkstoff en unter Ver- wendung des entsprechenden Schleifpapiers bestimmt. Außerdem ist die Maschine bestimmt zum Sägen von Holz, Kunststoff en und ähnlichen Werkstoff en, sowie zum Abschaben von gekleb- ten Teppichböden, Spachtelmasse-Rückständen, alten Lackierungen und ähnlichen Anwendungen. Das Gerät darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Anleitung_BT-MG_220_E_SPK1.indb 6Anleitung_BT-MG_220_E_SPK1.indb 6 22.03.12 10:4622.03.12 10:46D

Netzspannung:...............................230 V ~ 50 Hz Leistungsaufnahme: ................................... 220 W Leerlauf-Drehzahl:...................15000-22000 min

Schleiffl äche: ............................. 90 x 90 x 90 mm Oszillationswinkel: ............................................. 3° Schutzklasse: ...............................................II / Gewicht: ...................................................... 1,4 kg Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 60745 ermittelt. Schalldruckpegel L

........................................... 3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Handgriff Schwingungsemissionswert a

= 6,77 m/s² Unsicherheit K = 1,5 m/s² Zusätzliche Informationen für Elektrowerkzeuge Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmäßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

5.1 Einsatzwerkzeuge montieren (Bild 1/2)

Für ein sicheres Montieren der Einsatzwerk- zeuge sollten Sie das Multifunktionswerkzeug so aufsetzen, dass der Ein-/Ausschalter (1) nach unten und die Werkzeugaufnahme (2) nach oben zeigt.

Setzen Sie das Einsatzwerkzeug so auf die Werkzeugaufnahme (2), dass in die Ausspa- rungen des Einsatzwerkzeuges die Stifte der Werkzeugaufnahme (2) passen.

Befestigen Sie das Einsatzwerkzeug mit der mitgelieferten Schraube (b) und ziehen Sie die Schraube mit dem Inbusschlüssel (5) gut fest.

Achten Sie darauf, dass die Scheibe (a) als Unterlegscheibe für die Schraube (b) verwen- det wird (siehe Bild 2). Dabei ist die Riffelung Anleitung_BT-MG_220_E_SPK1.indb 7Anleitung_BT-MG_220_E_SPK1.indb 7 22.03.12 10:4622.03.12 10:46D

der Scheibe auf das Einsatzwerkzeug zu legen. Prüfen Sie das Einsatzwerkzeug auf festen Sitz!

5.2 Dreieck-Schleifplatte

Mit der Dreieck-Schleifplatte kann die Maschine als Dreieckschleifer verwendet werden.

5.2.1 Schleifpapierbefestigung

Problemloser Wechsel mittels Klettverschluss. Achten Sie auf Übereinstimmung der Absauglö- cher am Schleifpapier und Schleifplatte.

5.3 Staubabsaugung für Schleifplatte

montieren (Bild 3/4) Die Staubabsaugung verhindert größere Ver- schmutzung, hohe Staubbelastung in der Atem- luft und erleichtert die Entsorgung.

Bringen Sie das Gerät in eine sichere Lage wie in 5.1 beschrieben.

Setzen Sie die Staubabsaugvorrichtung (6) so auf die Werkzeugaufnahme (2), wie in Bild 3 gezeigt.

Befestigen Sie die Staubabsaugvorrichtung (6) mit dem Schrauben (a).

Setzen Sie die Dreieck-Schleifplatte (8) so auf die Staubabsaugverrichtung (6) und die Werkzeugaufnahme (2), dass in die Ausspa- rung der Dreieck-Schleifplatte (8) die Stifte der Werkzeugaufnahme (2) passen und be- festigen diese wie in Bild 4 gezeigt.

Schließen Sie eine Absauganlage oder einen Staubsauger an ihr Gerät an. Sie erreichen damit eine optimale Absaugung von Stäuben und Spänen vom Werkstück. Die Vorteile: Sie schonen sowohl das Gerät, als auch Ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außerdem sauber und sicher.

6.1 Ein-/Ausschalten (Bild 5)

Zum Einschalten des Gerätes muss der Schalter (1) nach vorne geschoben werden.

Vom Körper weg arbeiten.

Hände niemals vor den unmittelbaren Ar- beitsbereich führen.

Nur einwandfreie und unbeschädigte Einsatzwerkzeuge verwenden. Einsatzwerkzeuge: Sägen: Sägen von Holz und Kunststoff . Arbeitshinweise: Achten Sie beim Sägen auf Fremdkörper im Material und entfernen Sie diese ggf.. Im Tauchsägeverfahren dürfen nur weiche Materialien wie Holz oder Gipskartonplatten bearbeitet werden. Schleifen: Flächenschleifen an Rändern, in Ecken oder schwer zugänglichen Bereichen. Je nach Schleifblatt zum Schleifen von Holz, Farbe, Lack, usw. Arbeitshinweise: Das Gerät ist besonders leistungsfähig beim Schleifen von schwer zugänglichen Ecken und Kanten. Zum Schleifen von Profi len und Hohl- kehlen kann auch allein mit der Spitze oder einer Kante der Schleifplatte gearbeitet werden. Ent- sprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfl äche sind unterschiedliche Schleifpapiere verfügbar. Die Abtragleistung wird im wesentlichen durch die Wahl des Schleifblattes und dosiertes Andrücken des Schleiftellers bestimmt. Schaben: Abschaben von alten Lackierungen oder Klebstoff en. Arbeitshinweise: Das Einsatzwerkzeug an die abzutragende Stelle heranführen. Mit fl achem Anstellwinkel und gerin- gem Anpressdruck beginnen. Bei zu hohem An- pressdruck kann der Untergrund (z.B. Holz, Putz) beschädigt werden.

6.3 Drehzahl-Regler (Bild 5)

Durch Drehen des Drehzahlreglers (4) können Sie die Drehzahl vorwählen. Plus-Richtung: höhere Drehzahl Minus-Richtung: niedrigere Drehzahl Anleitung_BT-MG_220_E_SPK1.indb 8Anleitung_BT-MG_220_E_SPK1.indb 8 22.03.12 10:4622.03.12 10:46D

Netzanschlussleitung Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine Elektro- fachkraft ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Origi- nalverpackung auf.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Anleitung_BT-MG_220_E_SPK1.indb 9Anleitung_BT-MG_220_E_SPK1.indb 9 22.03.12 10:4622.03.12 10:46D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig. Technische Änderungen vorbehalten Anleitung_BT-MG_220_E_SPK1.indb 10Anleitung_BT-MG_220_E_SPK1.indb 10 22.03.12 10:4622.03.12 10:46D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-

fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä- tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb- lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe- achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss- bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen- dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-

frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti- gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an. E-Mail: [e-mail] · Internet: www.isc-gmbh.info Anleitung_BT-MG_220_E_SPK1.indb 11Anleitung_BT-MG_220_E_SPK1.indb 11 22.03.12 10:4622.03.12 10:46D
