BEDIENUNGSANLEITUNG Marathon TX3 KETTLER

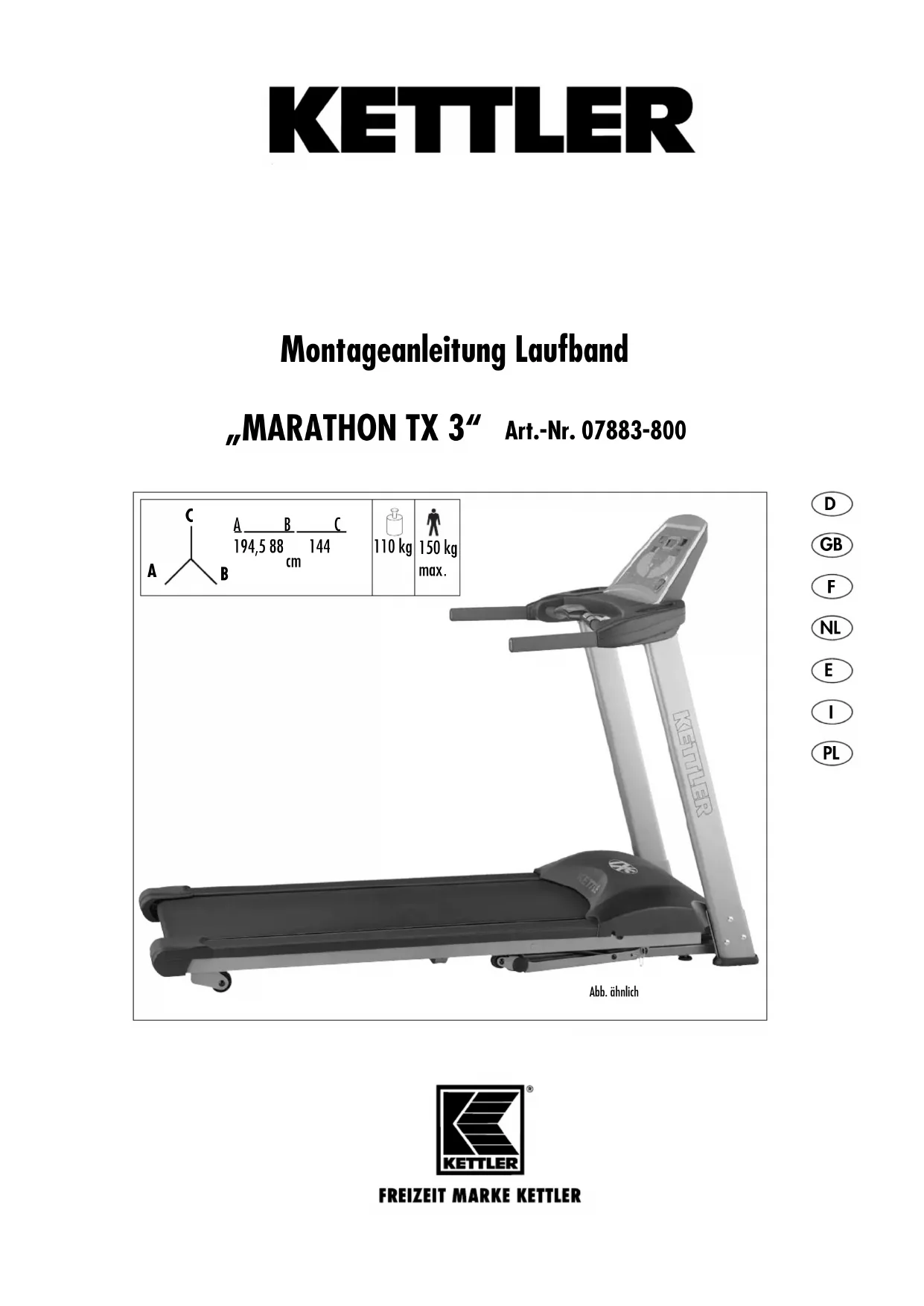

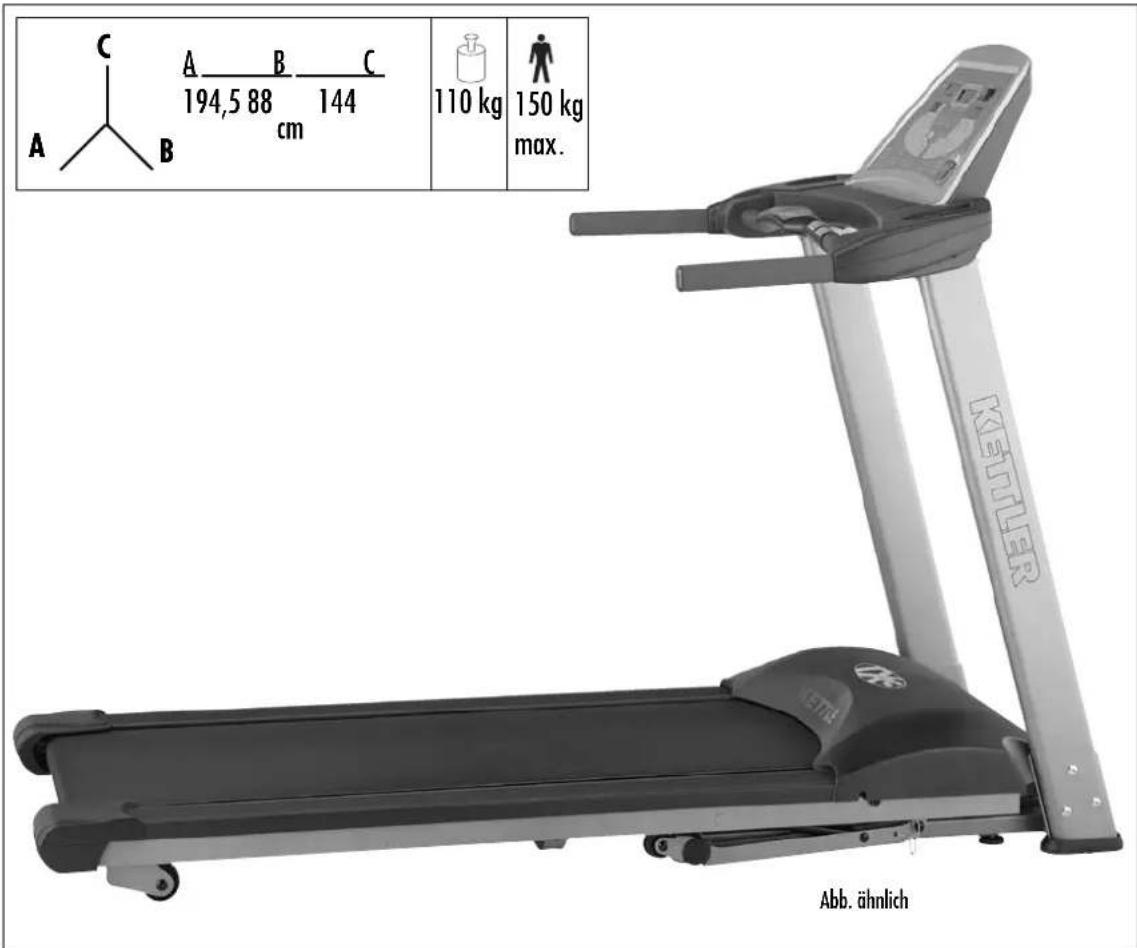

Montageanleitung Laufband „MARATHON TX 3“ Art.-Nr. 07883-800 Abb. ähnlich

150 kg max. 110 kg2 Wichtige Hinweise

Zu Ihrer Sicherheit ■ Das Laufband darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d. h. für das Lauf- und Gehtraining erwachsener Personen. ■ Das Gerät ist nicht für die gewerbliche Nutzung vorgesehen. Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßen Gebrauch verursacht wurden. ■ Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Entziehen Sie deshalb das Gerät bis zur Instandsetzung der Benutzung und verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile. ■ Das Laufband entspricht den vorgeschriebenen Sicherheits - bestimmungen. Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen. ■ Das Laufband muß auf einem festen, ebenen Untergrund aufgestellt werden. Achten Sie unbedingt darauf, daß das Elektrokabel nicht ein- geklemmt oder zur „Stolperfalle” wird. ■ Achten Sie auch darauf, daß der Raum unter dem Laufband freige- halten wird und sich niemals z. B. Gegenstände oder Haustiere unter dem Gerät befinden! ■ Fassen Sie unter gar keinen Umständen mit den Händen an das sich bewegende Endlosband. Auch dürfen sich keine Gegen stände in der Nähe des Bandes oder der Laufrollen befinden, die eingezogen wer- den könnten. Verletzungsgefahr oder Be schä digung des Laufbandes! ■ Das Laufband ist nicht für Personen mit einem Körpergewicht von mehr als 150 kg geeignet. ■ Bei der Aufstellung des Gerätes ist ein Sicherheitsbereich von je 1m zur Seite und 2m nach hinten zu wahren. ■ Das Laufband ist ein motorisch angetriebenes Trainingsgerät, das spe- zielle Sicherheitsanforderungen und Kenntnisse im Gebrauch erfor- dert. Personen mit eingeschränkten physischen, sensorischen oder gei- stigen Fähigkeiten und Kinder müssen in der richtigen Benutzung des Gerätes unterwiesen und beaufsichtigt werden. ■ Der Dauerschalldruck des Gerätes beträgt 72 dB bei maximaler Geschwindigkeit. ■ Das Gerät benötigt eine Netzspannung von 230 V, 50 Hz. Der Anschluß darf nur an einer mit 16 A einzeln abgesicherten und geerdeten Schukosteckdose erfolgen. Nehmen Sie niemals Eingriffe an Ihrem Stromnetz selber vor, beauftragen Sie ggf. qualifiziertes Fachpersonal! ■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß dieses den VDE- Bitte lesen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Laufbandes . Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf. Zur Handhabung ■ Normen: Das Gerät entspricht der DIN EN 957-1/6, Klasse HB. Es ist dem- entsprechend nicht für den therapeutischen Einsatz geeignet. ■ Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ord- nungsgemäßen Ausführung und Überprüfung der Montage aufge- nommen wird. ■ Eine Verwendung des Gerätes in Feuchträumen nicht gestattet. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen. ■ Tragen Sie bei der Benutzung des Laufbands geeignetes Schuhwerk (Sportschuhe). ■ Machen Sie sich vor dem ersten Training auf dem Laufband mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. ■ Führen Sie bei regelmäßigem Trainingsbetrieb in angemessenen Abständen Kontrollen aller Geräteteile, insbesondere der Schrauben durch. ■ Zwischen Bodenbrett und Laufband ist werksseitig ein Gleitmittel aufgetragen. Je nach Häufigkeit der Benutzung muß dieses erneu- ert werden. Benutzen Sie dafür das beiliegende hochwertige Silikonöl (siehe Wartungshinweis). ■ Beobachten Sie beim Betrieb die Kantenbewegung des Richtlinien entsprechen. ■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose. ■ Bei Reinigungs- und Wartungsarbeiten muß das Gerät unbedingt spannungsfrei geschaltet werden (Netzstecker ziehen)! ■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräte innere gelangt! Dies gilt auch für Körperschweiß. ■ Reparaturen an elektrischen Teilen und Baugruppen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden! ■ Beachten Sie weiterhin die allgemeinen Sicherheits be stimmung en und -vorkehrungen für den Umgang mit elektrischen Geräten. ■ Beachten Sie auch unbedingt die Hinweise zur Trainingsge staltung in der Trainingsanleitung! ■ Das KETTLER Laufband verfügt zu Ihrer Sicherheit über eine Not-Stop- Vorrichtung. Befestigen Sie vor Trainingsbeginn die Schnur des Sicherheitsschlüssels (Safety Key) an Ihrer Kleidung. Falls das Laufband durch Abziehen des Sicherheits schlüssels ausgeschaltet wurde, stecken Sie ihn wieder auf. Ein automatischer Wieder anlauf des Endlosbandes findet nicht statt. Weitere Hinweise zur Handhabung der Sicherheitsabschaltung finden Sie in der Bedienungsanleitung des Computers. ■ Eine unkontrollierte Benutzung des Laufbandes durch Dritte kann durch Abziehen und Verwahrung des Sicherheitsschlüssels ver- mieden werden. ■ Im Notfall halten Sie sich mit beiden Händen an den Handläufen fest, und verlassen das Band auf die seitlichen Flächen der Seitenplattformen. Betätigen sie die Not-Stop-Vorrichtung (Sicherheitsabschaltung). ■ Alle elektrischen Geräte senden beim Betrieb elektromagneti- sche Strahlung aus. Achten Sie darauf, besonders strahlungsin- tensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung). ■ Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig. ■ Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, sollte das Gerät regel- mäßig vom Spezialisten (Fachhandel) geprüft und gewartet wer- den (einmal im Jahr). ■ Bei Fragen wenden Sie sich bitte an Ihren Fachhändler. Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse lassen wir in unsere Entwicklung einfließen. Aus diesem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.3 Wichtige Hinweise Handhabung Bandjustierung: Die Bandjustierung geschieht während des Bandlaufes bei einer Geschwindigkeit von ca 6 km/h (ggf. weniger) Bei der Justierung darf keine Person auf dem Band laufen! Wandert das Band nach rechts, drehen Sie die rechte Stellschraube (Bild 6) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung im Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen Sie den Vorgang solange, bis das Band wieder gerade läuft. Weicht das Band nach links ab, drehen Sie die rechte Stellschraube (Bild 6) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung gegen den Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen Sie den Vorgang solange, bis das Band wieder gerade läuft. Bandstraffung: Drehen Sie die Stellschraube (Bild 6) max. eine Umdrehung im Uhrzeigersinn. Wiederholen Sie den Vorgang an der anderen Seite. Kontrollieren Sie, ob das Endlosband durchrutscht. Ist dies der Fall, müssen Sie den beschriebenen Vorgang noch einmal durchführen. Gehen Sie bei der Bandjustierung und -straffung sehr sorgfältig vor; eine extreme Über- oder Unterspannung kann zu Schäden am Laufband führen! Zur Pflege und Wartung ■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel. ■ Die elektrischen Teile und Baugruppen des Laufbandes sind war- tungsarm. Es besteht keine Veranlassung, in diesen Teil des Gerätes einzugreifen. Ausgenommen sind Reparaturen oder Wartungschecks durch qualifiziertes Fachpersonal. ■ Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet wer- den kann. Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-)Verpackung, möglichst im Originalkarton vorzunehmen. Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung! ■ Für Ersatzteilbestellungen benutzen Sie bitte die Ersatzteil - stückliste. Geben Sie bei Ersatzteilbestellungen bitte immer die vollständige Artikelnummer, die Ersatzteilbestellnummer, die benötigte Stückzahl sowie die Seriennummer des Gerätes an. Bestellbeispiel: „Artikelnummer 07883-800/ Ersatzteilnr. 68001000 / 1 Stück / Seriennummer ...“ Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben. Entsorgungshinweis KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerech- ten Entsorgung zu (ortliche Sammelstelle). DE 60229750 Montagehinweise ■ Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vor- liegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler. ■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben. ■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor! ■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen kann. Bei Folien/Kunststofftüten für Kinder Erstickungsgefahr! ■ Die Montage des Gerätes muß sorgfältig und von einer erwach- senen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch. ■ Das für einen Montageschritt notwendige Verschraubungs- material ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel. ■ Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Anschließend ziehen Sie sie mit einem Schraubenschlüssel richtig fest. ■ Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet wer- den kann. ■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor. Laufbandes; weicht das Band seitlich ab, so ist eine Nach- justierung erforderlich (siehe hierzu Abbildung 6). ■ Je nach Beanspruchung und Belastung kann sich das Endlosband mit der Zeit u. U. etwas längen und „durchrutschen”. Korrigieren Sie die Bandstraffung wie in „Handhabung“ beschrieben. Lauftipp: Ein gerades Laufen auf dem Laufband wird durch Fokussierung auf einen fest stehenden Gegenstand vor Ihnen im Raum erleichtert. Laufen Sie, als ob Sie auf das Objekt zugehen wollten. WICHTIG: Bitte bewahren Sie den Sicherheitsschalter sorgfältig auf und verhindern, dass Kinder an den Sicherheitsschalter gelangen! HEINZ KETTLER GmbH & Co. KG SERVICECENTERHenry-Everling-Str. 2 Tel.: 02307 / 974-111D-59174 Kamen Fax: 02307 / 974-295www.kettler.net Mail: service.sport@kettler.net

KETTLER Austria GmbH Ginzkeyplatz 10 · A - 5020 Salzburg Trisport AG Im Bösch 67 · CH - 6331 Hünenberg http://www.kettler.de

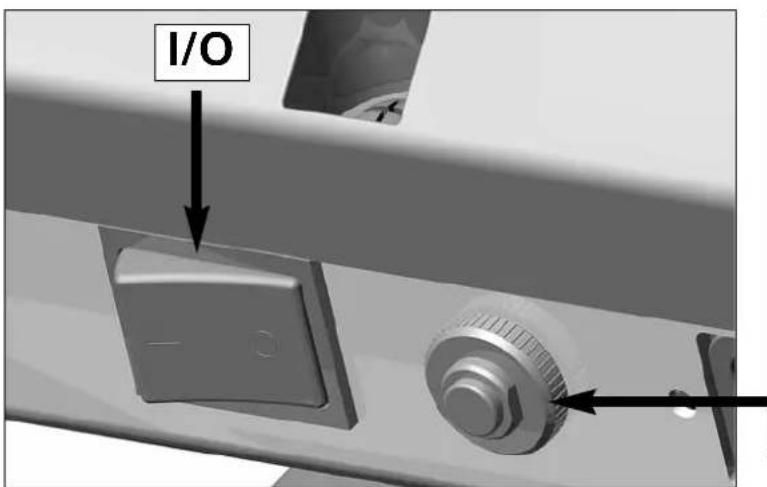

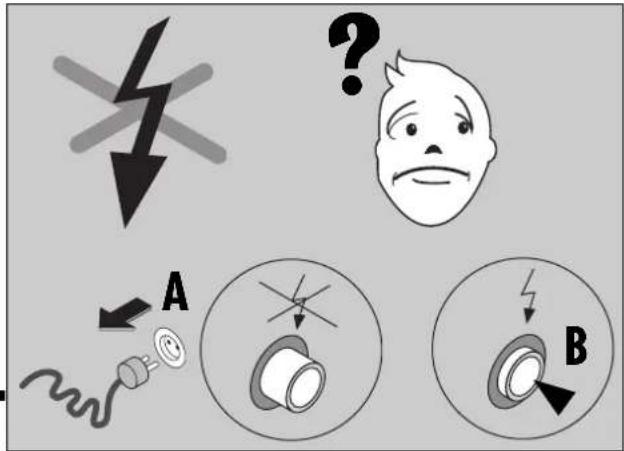

7 EIN / AUS – Rücksetzen der Sicherung21 Pflege und Wartung

Wartung des Bandes und der Laufplatte: ACHTUNG: Die Schmierung, bzw. Pflege des Bandes ist die wichtigste Wartungsmaßnahme! Eine nicht ausreichende Schmierung und eine damit verbundene deutliche Zunahme der Reibung führt zu einem starken Verschleiß und einer Beschädigung von Endlosband, Laufplatte, Motor und Platine! Schäden, die aufgrund mangelnder oder unterlassener Pflege, bzw. Wartung des Bandes entstehen, werden nicht durch die Garantie abgedeckt! Bei regelmäßiger Nutzung des Laufbandes muss ca. alle 100 Betriebsstunden oder alle 2 Monate oder bei Anzeige der Service-LED im Computerdisplay (siehe auch Computeranleitung) eine Wartung des kalten Bandes mit Silikonöl Art.-Nr. 43008001 vorgenommen werden. Vor der 1. Inbetriebnahme oder längerer Nichtbenutzung des Gerätes muss diese Wartung ebenfalls vorgenommen werden. Führen Sie das Sprühröhrchen zwischen Band und Laufplatte ein und geben 3 kurze (ca. 1 Sekunde) Sprühstöße Silikongleitmittel zwischen Band und Laufplatte. Das Sprühröhrchen sollte dabei seitlich bewegt werden, um eine Benetzung der gesamten Band- unterseite zu gewährleisten. Das Band per Hand weiterdrehen, so dass anschließend die gesamte Fläche zwischen Endlosband und Laufplatte geschmiert ist. Überschüssiges Gleitmittel abwischen. Care and maintenance Maintenance of the belt and the running board: ATTENTION: The lubrication and care of the belt is the most important main- tenance measure! An insufficient lubrication and the associated clear increa- se of friction leads to more wear and tear and to damage of the treadmill belt, running board, motor and circuit board! Damages which occur from defective or neglected care and maintenance of the belt are not covered by the guarantee! In case of a regular use of the running belt, the cold running belt has to be serviced every 100 operating hours or every 2 month or when the service- LED is displayed (also see computer manual) with silicone oil, article number

HEINZ KETTLER GmbH & Co. KG D-59463 Ense-Parsit Trainingsgerät nach

Nicht für therapeutische Zwecke geeignet Art.-Nr.: 07961-800 Serien-Nr.: 1-334 O - 1801 00001 max Belastung 130 kg Made in Germany

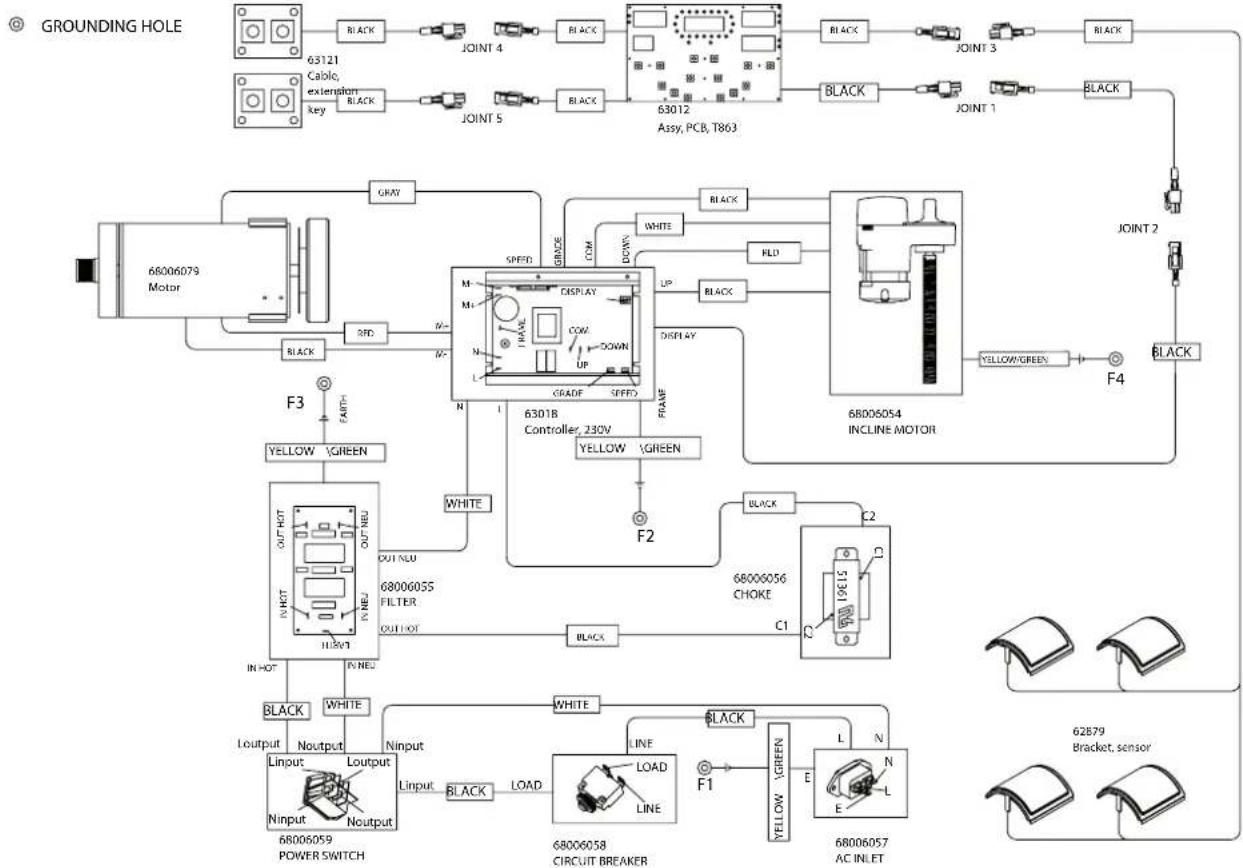

1-334 O - 1801 0000124 Pos. Bezeichnung Ersatzteilnr. TX3 1 Grundrahmen 68006000 2Rad 68006001 3 Bodenrohrabdeckung rechts 68006002 4 Bodenrohrabdeckung links 68006003 5 Bodenschoner verstellbar 68006004 6 Bodenschoner 68006005 7 Kabelabdeckung 68006006 8 Strebe rechts 68006007 9 Strebe links 68006008 10 Distanzhülse 68006009 11 Deckel 68006010 12 Bowdenzug kpl. für Verriegelung 68006011 13 Druckfeder für Verriegelungsbolzen 68006012 14 Führungsstück für Verriegelungsbolzen 68006013 15 Entriegelungshebel Teil 1 68006019 16 Entriegelungshebel Teil 2 68006020 17 Rad für Höhenverstellung 68006016 18 Gasdruckfeder 68006017 19 Grundrahmenabdeckung unten 68006018 20 Hauptrahmen 68006021 21 Endkappe kompl. Rechts 68006022 22 Endkappe kompl. Links 68006023 23 Dämpfer 68006024 24 Anschlagwinkel 68006025 25 Bodenplatte 68006026 26 Antriebsrolle 68006027 27 Spannrolle 68006028 28 Gurt 68006029 29 Antriebsriemen 68006030 30 Höhenverstellung 68006031 31 Befestigungsstange 68006032 32 Gleitstück 68006033 33 Buchse 68006034 34 Motorabdeckung TX3 68006081 35 Kuststoffprofil 68006082 36 Handlaufständer rechts 68006083 37 Handlaufständer links 68006084 38 Handlauf rechts 68006039 39 Handlauf links 68006040 40 Brücke 68006041 41 Handlauf horizontal kpl. 68006085 42 Insulschlauch für seitlichen Handlauf 68006046 43 Rohrendkappe 68006047 44 Cockpitaufnahme Oberteil 68006048 45 Cockpitaufnahme Unterteil 68006049 46 Cockpit kompl. TX3 68006064 47 Motor 230V 68006079 48 Motorkonsole 68006052 49 Controler 230V 68006080 50 Höhenverstellungsmotor 230V 68006054 51 Filter

52 Drossel 68006056 53 Stromaufnahmebuchse 68006057 54 Sicherungsautomat 230V 68006086 55 Hauptschalter 68006059 56 Telemetrieempfänger 68006061 57 Safetykey 68006060 58 Kleinteilebeutel 68006062 Ersatzteilliste Laufband “TX 3” Art.-Nr. : 07883-800 docu 2212 a/ 07.08
