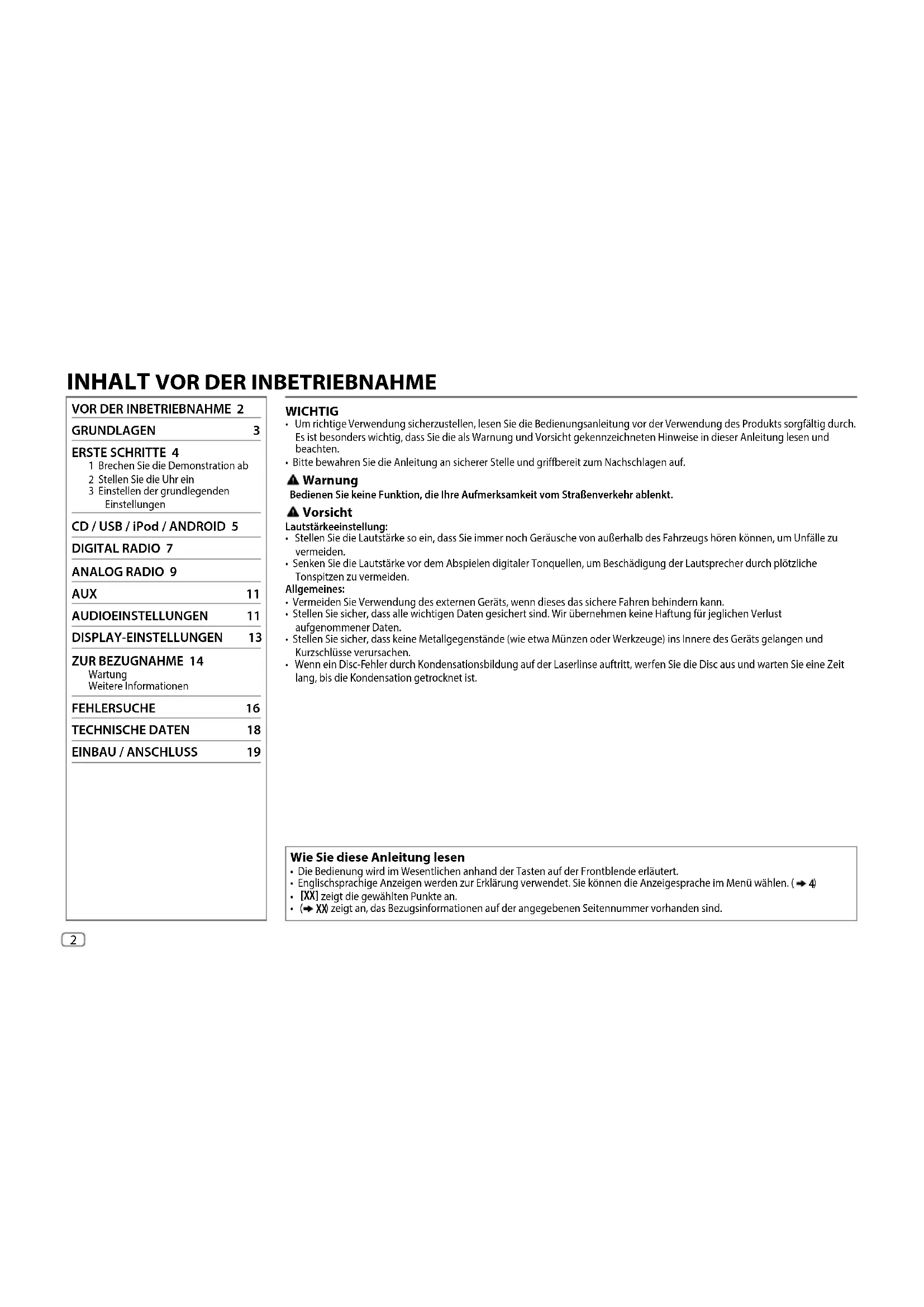

INHALT VOR DER INBETRIEBNAHME

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten.

• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf. Warnung Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt. Vorsicht Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.

• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden. Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.

• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.

• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3 ERSTE SCHRITTE 4 1 Brechen Sie die Demonstration ab 2 Stellen Sie die Uhr ein 3 Einstellen der grundlegenden Einstellungen CD / USB / iPod / ANDROID 5 DIGITAL RADIO 7 ANALOG RADIO 9 AUX 11 AUDIOEINSTELLUNGEN 11 DISPLAY-EINSTELLUNGEN 13 ZUR BEZUGNAHME 14 Wartung Weitere Informationen FEHLERSUCHE 16 TECHNISCHE DATEN 18 EINBAU / ANSCHLUSS 19 Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende erläutert.

• Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. (

[XX] zeigt die gewählten Punkte an.

) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind. JS_JVC_KD_DB67_E_GE.indd 2JS_JVC_KD_DB67_E_GE.indd 2 28/12/2015 2:32:13 PM28/12/2015 2:32:13 PMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

DEUTSCH GRUNDLAGEN Zum Auf der Frontblende Einschalten Drücken Sie

• Zum Ausschalten halten Sie die Taste gedrückt. Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler. Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe.

• Zum Abbrechen drücken Sie die Taste erneut. Quelle auswählen

• Drücken Sie wiederholt.

• Drücken Sie , und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden. Ändern der Display-Information Drücken Sie wiederholt. ( 16) Anbringen Rücksetzen Abnehmen Ihre aktuellen Voreinstellungen werden gelöscht, mit Ausnahme gespeicherter Radiosender. Frontblende Lautstärke- Regler Ladeschlitz Abnehmen-Taste Displayfenster DIGITAL ST T I JS_JVC_KD_DB67_E_GE.indd 3JS_JVC_KD_DB67_E_GE.indd 3 28/12/2015 2:32:14 PM28/12/2015 2:32:14 PM4 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ERSTE SCHRITTE Brechen Sie die Demonstration ab Wenn Sie die Stromversorgung einschalten (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display: “CANCEL DEMO” “PRESS” “VOLUME KNOB” 1 Drücken Sie den Lautstärke-Regler.

YES ] ist für das ursprüngliche Setup gewählt. 2 Drücken Sie den Lautstärke-Regler erneut. “DEMO OFF” erscheint. Stellen Sie die Uhr ein

Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ CLOCK ], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [ CLOCK SET ], und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Stunde Minute 5 Drehen Sie den Lautstärke-Regler zum Wählen von [ 24H/ 12H ], und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [ 12 HOUR ] oder

24 HOUR ], und drücken Sie dann den Regler. 7 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Einstellen der grundlegenden Einstellungen

Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

:Aktiviert den Tastenberührungston.; OFF :Deaktiviert. SRC SELECT

:Aktiviert Sie AM in der Quellenwahl.; OFF :Deaktiviert. AUX

BT ADAPTER :Wählen Sie dies, wenn der KS-BTA100 Bluetooth-Adapter an die AUX-Buchse angeschlossen ist. (

:Aktiviert AUX in der Quellenwahl.; OFF :Deaktiviert.

DAB 2 F/W UP xxxx/ F/W UP xxxxx/ F/W UP Vxxx YES :Startet die Aktualisierung der Firmware.;

:Hebt auf (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe: <http://www.jvc.net/cs/car/>. CLOCK CLOCK SYNC AUTO :Die Uhrzeit wird automatisch mit den Uhrzeitdaten (CT) im DAB-Signal zurückgesetzt.; OFF :Hebt auf.

:Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird.; OFF :Hebt auf. ENGLISH Wählen Sie die Anzeigesprache für das Menü und die Musik-Information, wo zutreffend. Als Standard ist ENGLISH ausgewählt. ESPANOL

• Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

Halten Sie gedrückt. Auswählen eines Tracks/ einer Datei Drücken Sie . Auswählen eines Ordners

Drücken Sie . Wiederholte Wiedergabe

Drücken Sie wiederholt. TRACK RPT

RPT OFF : iPod oder ANDROID Zufallswiedergabe

Drücken Sie wiederholt. ALL RND

RND OFF : iPod oder ANDROID

Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Wenn ein Android-Gerät angeschlossen wird, wird “Press [VIEW] to install JVC MUSIC PLAY APP” angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. (

Bei ANDROID: Trifft nur zu, wenn [ AUTO MODE ] gewählt ist. (

Bei CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod/ ANDROID.

Bei iPod/ ANDROID: Trifft nur zu, wenn [ HEAD MODE

AUTO MODE ] gewählt ist. (

Starten Sie die Wiedergabe Die Quelle schaltet automatisch um, und die Wiedergabe startet.

Disc auswerfen Beschriftungsseite USB-Eingangsterminal USB 2.0-Kabel

(im Handel erhältlich) Micro-USB 2.0-Kabel

(im Handel erhältlich) (Zubehör beim iPod/iPhone)*

JS_JVC_KD_DB67_E_GE.indd 5JS_JVC_KD_DB67_E_GE.indd 5 28/12/2015 2:32:14 PM28/12/2015 2:32:14 PM6 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Wählen Sie den Steuermodus Während USB-IPOD als Quelle gewählt ist, drücken Sie wiederholt. HEAD MODE

Steuern Sie den iPod von dieser Einheit. IPHONE MODE : Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern. Während ANDROID als Quelle gewählt ist, drücken Sie wiederholt. AUTO MODE : Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung JVC MUSIC PLAY. AUDIO MODE

Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern. Wählen Sie das Musiklaufwerk Drücken Sie wiederholt. Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).

• Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken. Ändern der Wiedergabegeschwindigkeit des Hörbuchs Beim Hören von iPod und wenn [ HEAD MODE ] gewählt ist.... 1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ IPOD ], und drücken Sie dann den Regler. 3 Drücken Sie den Lautstärke-Regler zum Wählen von [ AUDIOBOOKS

4 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. 0.5× SPEED

2× SPEED : Wählen Sie die Wiedergabegeschwindigkeit der Hörbuch-Tondatei in Ihrem iPod/iPhone. (Standard: Je nach iPod/iPhone-Einstellung.) 5 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Auswählen einer Datei aus einem Ordner/einer Liste

Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Schnellsuche Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen. – Gilt nicht für iPod. Alphabetsuche

Sie können eine Datei anhand des Anfangsbuchstabens suchen. Drücken Sie oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z/ 0 bis 9/ OTHERS) zu wählen. – Wählen Sie “OTHERS”, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

• Zum Abbrechen halten Sie gedrückt.

• Beim iPod nur gültig, wenn [ HEAD MODE ] gewählt ist.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) DIGITAL RADIO Über DAB (Digital Audio Broadcasting) DAB ist eines der heute verfügbaren digitalen Rundfunksendesysteme. Es kann Klang in Digitalqualität ohne störende Interferenzen oder Signalverzerrung liefern. Außerdem kann dieser Dienst Text, Bilder und Daten übermitteln. Im Gegensatz zu UKW-Sendungen, wo jedes Programm auf seiner eigenen Frequenz übertragen wird, kombiniert DAB mehrere Programme (“Dienste” genannt), um ein sogenanntes “Ensemble” zu bilden. Die “Primärkomponente” (Hauptrundfunksender) wird manchmal von einer “Sekundärkomponente” begleitet, die zusätzliche Programme oder andere Informationen enthalten kann. Vorbereitung: 1 Schließen Sie eine DAB-Antenne an die DAB-Antennenbuchse an. ( 21) 2 Drücken Sie DAB, um DAB direkt zu wählen. 3 Halten Sie DAB gedrückt, um die Aktualisierung der Dienstliste zu starten. “DAB SORTING” erscheint, und die Aktualisierung beginnt. Die Aktualisierung dauert bis zu 3 Minuten. Keine Unterbrechung (wie Verkehrsansagen) ist während der Aktualisierung möglich.

• Zum Abbrechen der Aktualisierung der Dienstliste: Halten Sie DAB erneut gedrückt. Suchen Sie nach einem Ensemble

Drücken Sie DAB, um DAB direkt zu wählen. 2 Drücken Sie , um ein Ensemble automatisch zu suchen. (oder) Halten Sie gedrückt, bis “M” blinkt, und drücken Sie die Taste dann wiederholt, um ein Ensemble manuell zu suchen. 3 Drücken Sie , um einen Dienst (primär oder sekundär) zum Hören zu wählen. Einstellungen im Speicher Sie können bis zu 18 Dienste speichern. Speichern eines Dienstes Beim Hören eines Dienstes... Halten Sie eine der Zifferntasten (1bis 6) gedrückt. (oder) 1 Halten Sie den Lautstärke-Regler gedrückt, bis “PRESETMODE” blinkt. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler. Die Festsendernummer blinkt, und “MEMORY” erscheint. Wählen Sie einen gespeicherten Dienst aus Drücken Sie eine der Zifferntasten (1bis 6). (oder) 1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler zur Bestätigung. Wählen Sie einen Dienst

Drücken Sie DAB, um auf Dienstsuche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler. Zum Abbrechen der Dienstsuche drücken Sie oder DAB

Drücken Sie DAB, um auf Dienstsuche zu schalten. 2 Drücken Sie , um das Zeichen auswählen, nach dem gesucht werden soll. 3 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler. Andere Einstellungen

Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ TUNER ], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen

siehe folgende Tabelle , und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 5 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .Standard:

RADIO TIMER Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.

OFF :Wählen Sie, wie oft der Timer eingeschaltet wird.

DAB :Quelle auswählen.

bis (für FM)/ bis (für AM)/ bis (für DAB):Wählen Sie den Festsender. Stellen Sie den Tag* und die Zeit der Aktivierung ein.

” leuchtet auf, wenn der Vorgang fertig ist. Radio Timer wird in den folgenden Fällen nicht aktiviert.• Das Gerät ist ausgeschaltet.

OFF ] ist für [ ] in [ SRC SELECT ] gewählt, nachdem Radio Timer für AM gewählt wurde. ( 4)

• Nur wählbar, wenn [ ONCE ] oder [ WEEKLY ] in Schritt gewählt wurde.

Während des Hörens von DAB...Schalten Sie automatisch auf UKW-Sendung des gleichen Programms um, wenn das DAB-Signal schwach wird. Es wird automatisch auf DAB-Ton zurückgeschaltet, wenn das Signal wieder stark wird.Während des Hörens von FM (UKW)...Schalten Sie automatisch auf DAB-Sendung des gleichen Programms um (wenn verfügbar).; OFF :Hebt auf.

:Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf).; OFF :Hebt auf. PTY SEARCH Wählen Sie einen PTY-Code (siehe unten).Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.PTY-Codes: NEWS

FINANCE : Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen, und drücken Sie dann den Regler.

” erscheint vor dem aktivierten Ansagetyp.Schalten Sie automatisch von jeder Quelle auf Digitalradio-Ensembles um, die einen aktivierten Ansagetyp ausstrahlen.• Mehrfache Ansagen können gleichzeitig aktiviert werden.• Zum Deaktivieren drücken Sie den Lautstärke-Regler erneut (“ ” erlischt).

:Aktualisieren Sie die DAB-Dienstliste automatisch bei eingeschalteter Stromversorgung.; OFF :Aktualisiert die DAB-Dienstliste, indem DAB gedrückt gehalten wird. DIGITAL RADIO JS_JVC_KD_DB67_E_GE.indd 8JS_JVC_KD_DB67_E_GE.indd 8 28/12/2015 2:32:15 PM28/12/2015 2:32:15 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ANALOG RADIO “ST” leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird. Suche nach einem Sender

Drücken Sie wiederholt, um FM (UKW) oder AM zu wählen. 2 Drücken Sie , um einen Sender automatisch zu suchen. (oder) Halten Sie gedrückt, bis “M” blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen. Einstellungen im Speicher Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern. Speichern eines Senders Während des Hörens eines Senders.... Halten Sie eine der Zifferntasten (1bis 6) gedrückt. (oder) 1 Halten Sie den Lautstärke-Regler gedrückt, bis “PRESETMODE” blinkt. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler. Die Festsendernummer blinkt, und “MEMORY” erscheint. Wählen Sie einen gespeicherten Sender aus Drücken Sie eine der Zifferntasten (1bis 6). (oder) 1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler zur Bestätigung. PTY-STBY Das Gerät schaltet automatisch von jeder Quelle auf Digitalradio- Ensembles um, die den gewählten Programmtyp ausstrahlen. Programmtyp: NEWS

(Musik), DOCUMENT OFF :Hebt auf.

Empfängt L-BAND-Ensemble bei digitalem Audioempfang.

Versorgt die DAB-Antenne mit Strom.

Liefert keine Stromversorgung. Wählen, wenn eine passive Antenne ohne Booster verwendet wird.

:Aktivieren Sie die Soft-Link-Funktion, um auf einen alternativen Dienst zu schalten, also ein anderes Audioprogramm als das momentan eingestellte.; OFF :Deaktivieren. DIGITAL RADIO JS_JVC_KD_DB67_E_GE.indd 9JS_JVC_KD_DB67_E_GE.indd 9 28/12/2015 2:32:15 PM28/12/2015 2:32:15 PM10 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Andere Einstellungen

Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ TUNER ], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen

siehe folgende Tabelle

, und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 5 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

SSM 13 – 18 : Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). “SSM” hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wählen Sie SSM 07 – 12

SSM 13 – 18 zum Speichern der folgenden 12 Sender.

:Sucht nur FM (UKW)-Sender mit gutem Empfang.; OFF :Hebt auf.

• Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.

:Steigert die Tuner-Empfindlichkeit, um Störgeräusche von benachbarten FM (UKW)-Sendern zu verringern. (Stereo-Effekt kann verlorengehen).; WIDE :Ist Interferenz von benachbarten FM (UKW)-Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoeffekt wird bewahrt. MONO ON :Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren.; OFF :Hebt auf. NEWS-STBY

:Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar.; OFF :Hebt auf. ANALOG RADIO REGIONAL

: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung.; OFF :Hebt auf. AF SET

: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist.; OFF : Hebt auf. TI SET

: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf). ; OFF :Hebt auf.

TI SET ] im AM-Wellenbereich dient zum Aktivieren von Verkehrsinformatinoen nur von DAB-Quelle. PTY SEARCH

Wählen Sie einen PTY-Code (siehe unten). Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt. PTY-Codes

Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an. 2 Wählen Sie [

3 Drücken Sie wiederholt zum Wählen von AUX. 4 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe. Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe. Verwendung eines Bluetooth®-Geräts

Schließen Sie den Bluetooth-Adapter, KS-BTA100 an (separat erhältlich). 2 Registrieren (pairen) Sie das Bluetooth-Gerät mit KS-BTA100. 3 Wählen Sie [ BT ADAPTER ] für [ AUX ] in [ SRC SELECT

4 Drücken Sie wiederholt zum Wählen von BT AUDIO. 5 Beginnen Sie die Verwendung des Bluetooth-Geräts. Einzelheiten siehe Bedienungsanleitung des KS-BTA100. 3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich) Tragbarer Audioplayer Auxiliary-Eingabebuchse AUX Auxiliary-Eingabebuchse Blau/Weiß Blau/Weiß: Fernbedienung Schwarz Schwarz: Masse Braun Braun: Telefon-Stummschaltung Verdrahtungskabelbaum des Geräts (

AUDIOEINSTELLUNGEN Wählen Sie einen Vorwahl-Equalizer Drücken Sie wiederholt. (oder) Drücken Sie , und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Sekunden. Vorwahl-Equalizer

DANCE Speichern Ihre eigenen Klangeinstellungen

Halten Sie gedrückt, um auf EASY EQ-Suche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. Siehe [ EASY EQ

) bezüglich der Einstellung, und das Ergebnis wird unter

• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

• Zum Beenden drücken Sie

Andere Einstellungen

Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands

), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . JS_JVC_KD_DB67_E_GE.indd 11JS_JVC_KD_DB67_E_GE.indd 11 28/12/2015 2:32:16 PM28/12/2015 2:32:16 PM12 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Standard:

EQ SETTING EQ PRESET Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [ USER ], um die in [ EASY EQ ] vorgenommenen Einstellungen zu verwenden.) FLAT (Standard)/ HARD ROCK

DANCE EASY EQ Justieren Ihre eigenen Klangeinstellungen. Diese Einstellungen werden unter [ USER ] gespeichert.

–08 bis +08 00 BASS LVL

–06 bis +06 00 MID LVL

–06 bis +06 00 TRE LVL

TREBLE :Wählen Sie einen Klangton.

Stellen Sie die Klangelemente des gewählten Klangtons ein. BASS Frequenz:

200 HZ (Standard: 80 HZ Pegel: –06 bis +06

AUDIO BASS BOOST +01 bis +05

+01 ): Wählt Ihren bevorzugten Bass-Boost-Pegel.; OFF :Hebt auf. LOUD 01

:Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.; OFF :Hebt auf.

+03 ):Stellt den Ausgangspegel des über Lautsprecherleitung angeschlossenen Subwoofers ein. (

):Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (REAR/SW) über einen externen Verstärker angeschlossenen Subwoofers ein. (

OFF : Schaltet den Subwoofer-Ausgang ein oder aus.

THROUGH :Alle Signale werden zum Subwoofer gesendet. ; LOW

HIGH 120HZ :Audiosignale mit niedrigeren Frequenzen als 55Hz/ 85Hz/ 120Hz werden zum Subwoofer geleitet.

REVERSE (180°)/ NORMAL (0°):Wählt die Phase des Subwoofer-Ausgangs so, dass sie dem Lautsprecher-Ausgang für optimale Leistung entspricht. (Nur wählbar, wenn eine andere Einstellung als [ THROUGH ] für [

] gewählt ist.) FADER R06 bis F06

):Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein. BALANCE

):Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein. VOL ADJUST –15 bis +06

):Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jede Quelle (in Bezug auf den FM (UKW)-Lautstärkepegel) vor. Vor der Einstellung wählen Sie eine anzupassende Quelle aus. (“VOLADJFIX” erscheint im Display, wenn FM (UKW) gewählt ist.)

:Beschränkt den maximalen Lautstärkepegel auf 25. (Wählen Sie dies, wenn die Maximalleistung jedes Lautsprechers weniger als 50 W beträgt, um Schäden an den Lautsprechern zu verhindern).; HIGH POWER :Der maximale Lautstärkepegel ist 35.

:Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden.; OFF :Hebt auf.

Wird nur angezeigt, wenn [ SUB.W ] auf [

Wird nur angezeigt, wenn [ SPK/PRE

Wird nur angezeigt, wenn [ SPK/PRE

Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen. AUDIOEINSTELLUNGEN JS_JVC_KD_DB67_E_GE.indd 12JS_JVC_KD_DB67_E_GE.indd 12 28/12/2015 2:32:16 PM28/12/2015 2:32:16 PMDEUTSCH

:Schaltet den Ton bei Verwendung des Mobiltelefons stumm (nicht über KS-BTA100 angeschlossen).; OFF :Hebt auf.

Wählen Sie je nach der Art des Lautsprecheranschlusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. (

Lautsprecher- Ausgangseinstellungen

Arbeitet nicht, wenn [

SELECT ] gewählt ist. (

Lautsprecher-Ausgangseinstellungen Wählen Sie die Ausgangseinstellung für die Lautsprecher [

basierend auf der Art des Lautsprecheranschlusses. Anschluss über Line-Out-Buchsen Für Verbindungen über einen externen Verstärker. (

Audiosignal über Line-Out-Anschluss

REAR/REAR Vorderer Lautsprecherausgang Hinterer Lautsprecherausgang

Vorderer Lautsprecherausgang Subwoofer-Ausgang

Vorderer Lautsprecherausgang Subwoofer-Ausgang Anschluss über Lautsprecherkabel Für Verbindungen ohne externen Verstärker. Mit diesen Einstellungen können Sie aber auch den Subwoofer-Ausgang genießen.

Audiosignal über hintere Lautsprecherleitung L (links) R (rechts) REAR/REAR Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang

Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang

Subwoofer-Ausgang (Stummschaltung) Wenn [

HIGH 120HZ ] ist in [ SUB.W

LPF ] gewählt, und [ THROUGH ] steht nicht zur Verfügung.

R01 ] ist in [ FADER ] gewählt, und der Wahlbereich ist [ R06 ] bis [

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

DISPLAY DIMMER Blenden Sie die Display- und Tastenbeleuchtung ab. OFF :Die Abblendung ist ausgeschaltet.

:Die Abblendung ist eingeschaltet. Die Helligkeit wechselt auf [ NIGHT ]-Einstellung um.

DIMMER TIME :Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.

Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [

], und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ OFF ], und drücken Sie dann den Regler. (Standard: [

]: 18:00 oder 6:00 PM

OFF ]: 6:00 oder 6:00 AM) AUTO :Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten. *

Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. ( 21) DISPLAY-EINSTELLUNGEN JS_JVC_KD_DB67_E_GE.indd 13JS_JVC_KD_DB67_E_GE.indd 13 28/12/2015 2:32:16 PM28/12/2015 2:32:16 PM14 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BRIGHTNESS Stellen Sie die Tasten- und Displayhelligkeit für Tag und Nacht separat ein.

NIGHT :Wählen Sie Tag oder Nacht.

Wählen Sie eine Zone. (

Stellen Sie den Helligkeitspegel ein (

ONCE :Scrollt die Display-Information einmal.; AUTO :Wiederholt das Scrollen in 5-Sekunden-Intervallen.; OFF :Hebt auf.

Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet). Wartung Reinigung des Geräts Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber. Reinigung des Steckverbinders Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen. Handhabung von Discs:

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.

• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.

• Verwenden Sie kein Zubehör für die Disc.

• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.

• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.

• Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus.

• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante. Weitere Informationen Besuchen Sie die folgende Website <http://www.jvc.net/cs/car/> für: – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel – Android™-Anwendung JVC MUSIC PLAY – Jegliche neuesten Informationen Wissenswertes über Discs und Audiodateien

• Dieses Gerät kann nur die folgenden CDs abspielen:

• Dieses Gerät kann Multi-Session-Discs abspielen, nicht geschlossene Sessions werden aber während der Wiedergabe übersprungen. ZUR BEZUGNAHME Anschluss (an der Rückseite der Frontblende) DISPLAY-EINSTELLUNGEN JS_JVC_KD_DB67_E_GE.indd 14JS_JVC_KD_DB67_E_GE.indd 14 28/12/2015 2:32:17 PM28/12/2015 2:32:17 PMDEUTSCH

Nicht abspielbare Discs: - Discs mit nicht runder Form. - Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind. - Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden. - 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen.

DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer “DualDisc” entspricht nicht dem “Compact Disc Digital Audio”-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen werden.

Maximalzahl von Zeichen für Datei-/Ordnernamen: Diese hängt vom verwendeten Discformat ab (enthält 4 Erweiterungszeichen — <.mp3>, <.wma> oder <.m4a>). - ISO 9660 Level 1 und 2: 32 Zeichen - Romeo: 32 Zeichen - Joliet: 32 Zeichen - Lange Windows-Dateinamen: 32 Zeichen Wissenswertes über USB-Geräte

• Diese Einheit kann MP3/WMA/AAC/WAV/FLAC-Dateien abspielen, die auf einem USB-Massenspeichergerät gespeichert sind.

• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.

• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

• Maximalzahl von Zeichen für: - Ordnernamen: 64 Zeichen - Dateinamen: 64 Zeichen - MP3-Tag: 64 Zeichen - WMA-Tag: 64 Zeichen - AAC-Tag: 64 Zeichen - WAV-Tag: 64 Zeichen - FLAC-Tag: 64 Zeichen

• Dieses Gerät kann insgesamt 15 000 Dateien, 500 Ordner (999 Dateien pro Ordner einschließlich Ordner ohne nicht- unterstützte Dateien) und 8 Hierarchien erkennen.

• Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen. Wissenswertes über iPod/iPhone Made for - iPod touch (2nd, 3rd, 4th und 5th generation) - iPod classic - iPod nano (3rd, 4th, 5th, 6th und 7th generation) - iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus

• Es ist nicht möglich, Videodateien im Menü “Videos” in [HEAD MODE] zu durchsuchen.

• Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden. Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.

• Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.

• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang. ZUR BEZUGNAHME JS_JVC_KD_DB67_E_GE.indd 15JS_JVC_KD_DB67_E_GE.indd 15 28/12/2015 2:32:17 PM28/12/2015 2:32:17 PM16 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Ändern der Display-Information Jedesmal, wenn Sie drücken, wechselt die Anzeige-Information.

• Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint “NO TEXT”, “NO NAME”, “NO SIGNAL” oder andere Information (z.B. Sendername). DAB Dienstname Titel/Interpret Dynamic Label Segment (DLS) Ensemble-Name Tag/Uhrzeit (zurück zum Anfang)

Frequenz Tag/Uhrzeit (Nur für Radio Data System-FM (UKW)-Sender) Sendername (PS) Frequenz Programmtyp (PTY) Radiotext+ Tag/Uhrzeit (zurück zum Anfang)

oder USB (Für CD-DA) Spielzeit Tag/Uhrzeit Disc-Name Tracktitel (zurück zum Anfang) (Für MP3/WMA/AAC/WAV/FLAC-Datei) Spielzeit Tag/Uhrzeit Albumtitel/Interpret Tracktitel Ordner-/Dateiname (zurück zum Anfang) USB-IPOD oder ANDROID Spielzeit Tag/Uhrzeit Albumtitel/Interpret Tracktitel (zurück zum Anfang) AUX AUX Tag/Uhrzeit BT AUDIO BT AUDIO Tag/Uhrzeit

ZUR BEZUGNAHME FEHLERSUCHE

Symptom Abhilfe Allgemeines Es wird kein Ton gehört. • Die Lautstärke auf den optimalen Pegel einstellen.

• Prüfen Sie die Kabel und Verbindungen.

“MISWIRING CHECK WIRING

THEN PWR ON” erscheint. Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.

“PROTECTING SEND SERVICE”

erscheint. Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein. Quelle kann nicht gewählt werden. Prüfen Sie die Einstellung [ SRC SELECT

( 4) Digitalradio Der DAB-Empfang ist schlecht. Stellen Sie sicher, dass [

“CHK ANTENNA” Prüfen Sie die DAB-Antenne. Wenn eine passive Antenne (ohne einen Booster) verwendet wird, stellen Sie [

“RELATED SRV FOUND” • Drücken Sie den Lautstärke-Regler zum Aktivieren von Soft-Link.

• Zum Abbrechen drücken Sie

• Der Radioempfang ist schlecht.

• Statikrauschen beim Radiohören. Schließen Sie das Antennenkabel fest an. JS_JVC_KD_DB67_E_GE.indd 16JS_JVC_KD_DB67_E_GE.indd 16 28/12/2015 2:32:17 PM28/12/2015 2:32:17 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) FEHLERSUCHE Symptom Abhilfe CD / USB / iPod Disc kann nicht ausgegeben werden. Halten Sie kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen. “IN DISC” erscheint. Stellen Sie sicher, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert ist. “PLEASE” und “EJECT” erscheinen abwechselnd. Drücken Sie und setzen Sie die Disc richtig ein. Die Wiedergabereihenfolge ist nicht wie gewünscht. Die Wiedergabereihenfolge wird durch den Dateinamen (USB) oder durch die Reihenfolge der Aufnahme der Dateien (Disc) bestimmt. Verflossene Spielzeit ist nicht richtig. Dies hängt von dem vorherigen Aufnahmevorgang ab. “NOT SUPPORT” erscheint, und Tracks werden übersprungen. Prüfen Sie, ob der Track ein abspielbares Format hat.

15) “READING” blinkt weiter. • Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.

• Setzen Sie die Disc erneut ein bzw. bringen Sie das USB-Gerät wieder an. “CANNOT PLAY” blinkt und/oder das angeschlossene Gerät kann nicht erkannt werden.

• Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateien die unterstützten Formate haben. ( 14

• Bringen Sie das Gerät wieder an. Der iPod/iPhone schaltet nicht ein oder funktioniert nicht.

• Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/ iPhone.

• Nehmen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück. Richtige Zeichen werden nicht angezeigt.

• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.

• Je nach der Anzeigesprache, die Sie gewählt haben (

), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden. Symptom Abhilfe ANDROID

• Bei Wiedergabe wird kein Ton gehört.

• Ton wird nur vom Android- Gerät ausgegeben.

• Verbinden Sie das Android-Gerät neu.

• Während der [ AUDIO MODE ] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.

• Während der [ AUDIO MODE ] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.

• Starten Sie das Android-Gerät neu.

• Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (

Bei [ AUTO MODE ] ist Wiedergabe unmöglich.

• Stellen Sie sicher, dass JVC MUSIC PLAY APP im Android-Gerät installiert ist. (

• Schließen Sie das Android-Gerät erneut an und wählen Sie den geeigneten Steuermodus. (

• Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [ AUTO MODE

“NO DEVICE” oder “READING” blinkt weiter.

• Schalten Sie die Entwickler-Optionen am Android-Gerät aus.

• Verbinden Sie das Android-Gerät neu.

• Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [ AUTO MODE

Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf. Schalten Sie den Stromsparmodus am Android-Gerät aus. “CANNOT PLAY” • Achten Sie darauf, dass das Android-Gerät abspielbare Audiodateien enthält.

• Verbinden Sie das Android-Gerät neu.

• Starten Sie das Android-Gerät neu. Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. ( 3) JS_JVC_KD_DB67_E_GE.indd 17JS_JVC_KD_DB67_E_GE.indd 17 28/12/2015 2:32:18 PM28/12/2015 2:32:18 PM18 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) TECHNISCHE DATEN Digitalradio DAB Frequenzbereich L-Band 1452,960MHz — 1490,624MHz Band III 174,928MHz — 239,200MHz Empfindlichkeit –100dBm Signal-Rauschabstand 80 dB Antennenanschluss-Typ SMB Antennen-Ausgangsspannung 14,4V (11V – 16V) Antennen-Maximalstrom <100mA Analogradio

Frequenzbereich 531 kHz — 1 611 kHz (9-kHz-Raster) Empfindlichkeit (Rauschabstand = 20dB) 28,2μV

Frequenzbereich 153kHz — 279kHz (9-kHz-Raster) Empfindlichkeit (Rauschabstand = 20dB) 50μV CD-Player Laserdiode GaAIAs Digitalfilter (D/A) 8-faches Oversampling Spindeldrehzahl 500 U/min — 200 U/min (CLV) Tonhöhenschwankung Unterhalb der Messgrenze Frequenzgang (±1 dB) 20 Hz — 20 kHz Gesamtklirrfaktor (1 kHz) 0,01 % Signal-Rauschabstand (1 kHz) 105 dB Dynamikbereich 90 dB Kanaltrennung 85 dB MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio AAC-Decodierung AAC-LC “.m4a”-Dateien USB USB Standard USB1.1, USB2.0 (Höchstgeschwindigkeit) Kompatible Geräte Massenspeichergerät Dateisystem FAT12/16/32 Maximaler Versorgungsstrom DC 5 V

MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio AAC-Decodierung AAC-LC “.m4a”-Dateien WAV-Decodierung Linear-PCM FLAC-Decodierung FLAC-Dateien JS_JVC_KD_DB67_E_GE.indd 18JS_JVC_KD_DB67_E_GE.indd 18 28/12/2015 2:32:18 PM28/12/2015 2:32:18 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Auxiliary Frequenzgang (±3 dB) 20Hz — 20kHz Maximaler Spannungseingang 1 000mV Eingangsimpedanz 30kΩ Audio Maximale Ausgangsleistung 50W×4 oder 50W × 2 + 50W × 1 (Subwoofer = 4 Ω) Volle Bandbreitenleistung (bei weniger als 1% Klirrfaktor) 22W×4 Lautsprecherimpedanz 4Ω—8Ω Vorverstärkerpegel / Last (CD/USB) 2500mV/10 kΩ Last Vorverstärkungsimpedanz ≤600Ω Allgemeines Betriebsspannung (10,5 V — 16 V zulässig) 14,4V Maximale Stromaufnahme 10A Betriebstemperaturbereich –10°C — +60°C Einbaumaße (B × H × T) 182mm×53mm×158mm Gewicht 1,1kg Änderungen ohne Vorankündigung bleiben vorbehalten.

TECHNISCHE DATEN EINBAU / ANSCHLUSS

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.

• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.

• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden.

• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird. Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.

• Verbinden Sie nicht die -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.

• Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN] , um Beschädigung der Lautsprecher zu vermeiden.

• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.

• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.

• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße. Grundlegendes Verfahren

Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den -Pol der Autobatterie ab. 2 Schließen Sie die Kabel richtig an. Siehe Verdrahtungsanschluss.

21) 3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett).

20) 4 Schließen Sie die -Klemme der Autobatterie an. 5 Setzen Sie das Gerät zurück.

Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab. 2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich). Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden. Einbau der Einheit (Einbau im Armaturenbrett) Führen Sie die erforderliche Verkabelung aus.

21) Die geeigneten Zapfen biegen, um die Manschette sicher festzuhalten. Haken auf der Oberseite Richten Sie den Frontrahmen vor dem Anbringen aus, wie in der Abbildung gezeigt. Armaturenbrett Ihres Autos Teileliste für den Einbau (A) Frontblende (C) Einbauhalterung (B) Frontrahmen (D) Kabelbaum (E) Ausziehschlüssel EINBAU / ANSCHLUSS JS_JVC_KD_DB67_E_GE.indd 20JS_JVC_KD_DB67_E_GE.indd 20 28/12/2015 2:32:18 PM28/12/2015 2:32:18 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) STEERINGWHEELREMOTE Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden. Verdrahtungsanschluss Sicherung (10 A) Hellblau/Gelb (Lekungs-Fernbedienungskabel) Zum Lenkrad- Fernbedienungsadapter Gelb (A4) Rot (Zündkabel) Rot (A7) Gelb (Batteriekabel) Stift Farbe und Funktion A2 Braun : Mobiltelefonsystem A4 Gelb : Batterie A5 Blau/Weiß : Stromsteuerung A6 Orangefarben/Weiß : Auto-Lichtreglerschalter A7 Rot : Zündung (ACC) A8 Schwarz : Erdungsanschluss (Masse)

: Hinterer Lautsprecher (rechts)

: Vorderer Lautsprecher (rechts)

: Vorderer Lautsprecher (links)

: Hinterer Lautsprecher (links)

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. Gerät Fahrzeug A7 (Rot) Zündkabel (Rot) A4 (Gelb) Standardverkabelung Batteriekabel (Gelb) Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen.

• Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker anschließen. Für Einstellung,

ISO-Anschlüsse Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten. DAB-Antennenbuchse (SMB-Anschluss) Antennen-Eingangsklemme (für FM/AM) Vorderer, Hinterer/Subwoofer-Ausgang EINBAU / ANSCHLUSS JS_JVC_KD_DB67_E_GE.indd 21JS_JVC_KD_DB67_E_GE.indd 21 28/12/2015 2:32:18 PM28/12/2015 2:32:18 PMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) © 2016 JVC KENWOOD Corporation 0116DTSMDTJEIN
