BEDIENUNGSANLEITUNG GVW460ONY Pelgrim

Bedienungsanleitung
Geschirrspüler

Anleitung DE 3 - DE 25

EN

Manual EN 3 - EN 25

Benutzte Piktogramme - Pictograms used

Ohre Geschirrspulmaschine

	Einleitung			4
Sicherheit	Achtung!			5
Beschreibung	Bedienfeld			7
	Innenausstattung			7
Bedienung	Einschalten			8
	Programmwahl-Tabelle			10
	Salz einfüllen
	Klarspülerbehälter			12
	Spülmaschinenreiniger			13
	Die Körbe beladen
	Schäden an Gläsern und Geschirr 19
	Filtersystem			20
Pflege	Sprüharme reinigen Reinigung der Siebe Tür reinigen
Störungen	Wie gehe ich vor, wenn ... 22
	Störungstabelle			22
	Fehlercodes			24
Anlage	Verpackung und Entsorgung des Geräts			25

Einleitung

Sie haben sich für eine Geschirrspulmaschine von Pelgrim entschieden. Ein optimaler Anwendungskomfort und eine einfache Bedienung standen bei der Entwicklung theses Produktes an erster Stelle.

In dieser Anleitung wird beschreiben, wie Sie die Geschirrspulmaschine optimal nutzen. Hier finden Sie Informationen zur Bedienung und Hintergrundinformationen zur Funktionseise des Geräts. Daneben erhalten Sie Tipps zur Pflege des Geräts.

Die für die Installation relevanten Sicherheitsvorschriften sind in der Installationsvorschrift angegeben, die für den Installateur gedacht ist.

Lesen SieitteThese Bedienungsanleitung,bevorSiedas Gerat verwenden.BewahrenSie siesorgfaltigauf,damit sich auch eventuelle weiterete Benutzerüber das Gerat informieren konnen.

Achtung!

Lassen Sie das Gerät von einem anerkannten Installateur anschließen (siehe „Installationsvorschrift”). Schreiben Sie das Gerät nicht am Stromnetz an, bevor es vollständig installiert ist.

• Schlieben Sie das Gerät entsprechend der regional geltenden Installationsvorschriften an.
  Das Gerät entspricht den aktuellen Sicherheitsstandards. Trotzdem empfehlen wir Personen mit psychischen, motorischen oder mentalen Störungen oder mit geistiger Behinderung das Gerät nur unter Aufsicht einer entsprechend befähigten Person zu bedieren. Das Gleiche gilt auch für Kinder.
• Wenn das Anschlusskabel beschädigt ist, kann diese nur vom Hersteller, seinem Servicepartner oder einer anderen qualifizierten Person ausgetauscht werden, um eine gefährliche Situation zu verhindern.
• Dieses Gerät muss geerdet werden! Die Erdung verringgert die Gefahr eines elektrischen Schlags bei Störungen und Defekten. Das Gerät ist mit einem geerdeten Kabel und Stecker ausgestattet. Stecken Sie den Stecker ausschließlich in eine geerdete Steckdose, die nach den vor Ort gültigen Vorschriften installiert ist!
• Ein falsch angeschlossenes Kabel kann zu lebensgefährlichen Situationen führen. Wenden Sie sich im Zweifelfall an einen qualifizierten Elektriker oder Service-Mitarbeiter. Führten Sie keine Veränderungen am Stecker durch. Lassen Sie den Stecker, wenn dieser nicht in die Steckdose passst, von einem qualifizierten Elektriker anpassen.
• Verwenden Sie Tur und Körbe der Geschirrspulmaschine nicht anders als vorgesehen. Nicht darauf sitzen oder stehen.
• Reinigen Sie kein Kunststoffgeschirr im Gerät, es sei dann, es ist als spülmaschinenfest gekennzeichnet. Befolgen Sie bei nicht als spülmaschinenfest gekennzeichnetem Geschirr die Anweisungen des Herstellers.
• Verwenden Sie ausschließlich Spülmittel, Klarspüler und Salz, die für den Einsatz in Geschirrspulmaschinen vorgesehen sind. Verwenden Sie niemals professionelles Spülmittel für das Gaststättegewerbe. Verwenden Sie niemals normales Handspülmittel oder Textilwaschmittel.
• Halten Sie die Spülmittel fern von Kindern.

Achtung!

• Lassen Sie Spülmittel und Klarspüler nicht in die Höhe von Kindern kommt. Halten Sie Kinder außer dem auch von der geöffneten Geschirrrspūlmaschine fern. Es besteht die Möglichkeit, dass sich noch Reinigungsmittel im Gerät befinden. Wenn Reinigungsmittel verschlucht wurden, wenden Sie sich sofort an einen Arzt und nehmen Sie die Verpackung mit.
• Halten Sie die Tur geschlossen. Bei einer geöffneten Tur besteht Stolpergebnis.
• Zufuhrleitung und Ablaufschlauch sowie das Anschlusskabel während der Installation nicht extrem verbiegen. Darauf achten, dass diese nicht gequetscht werden.
• Das Gerät sollte nicht von Kindern bedient werden.
• Spülmittel für den Geschirrspüler sind stark alkalisch. Besondere Gefahr besteht, wenn diese verschlussk tireden. Wenn Reinigungsmittel verschlussk wurden, wenden Sie sich sofort an einen Arzt undnehmen Sie die Verpackung mit.
• Vermeiden Sie den Kontakt mit Haut und Augen. Halten Sie Kinder von der Geschirrspulmaschine fern, solange die Tur geöffnet ist.
• Achten Sie darauf, dass alle lose Unterteile des Geschirrspulers richtig eingesetzt sind. Öffnen Sie während des Programmablaufs nicht die Tür.
• Legen Sie keine schweren Gegenstände auf die geöffnete Tur. Stellen Sie sich nicht auf die Tur. Das Gerät könnte kippen und dadurch beschädigt werden.
• Beladen Sie die Körbe so, dass scharfe Gegenstände nicht die Turdichtung beschädigen konnen.
• Entsorgen Sie das Verpackungsmaterial auf verantwortliche und vorschrifsmäßige Weise.
• Nutzen Sie die Geschirrspulmaschine ausschließlich für den Zweck, auf den sie ausgelegt ist. Verwenden Sie das Gerät immer nur in einem frostfreien Raum!
• Entfernen Sie die Tur oder zerstoren Sie die Turverriegelung, wenn Sie die Geschirrspulmaschine entsorgen.
• Lassen Sie Kinder nicht mit dem Gerät speien.
• Kontrollieren Sie, ob der Spülmittelbehälter nach Ablauf des Spülprogramms leer ist.
• Befüllen Sie den Salz- und den Klarspülerbehälter vor der ersten Verwendung während die Anzeigelämpchen leuchten. Stellen Sie vorher den Salzverbrauch ein.
• Bei Reparaturen oder Wartungen muss das Gerät vom Netzt getrennt werden. Ziehen Sie den Netzstecker ab oder schalten Sie die Sicherung auf Null.

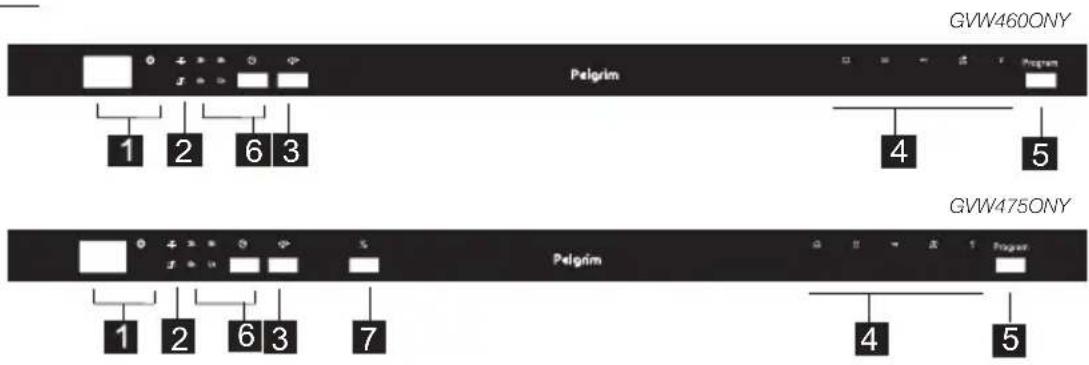

Bedienfeld

GVW460ONY

GVW475ONY

1. Tasten Ein/Aus
2. Kontrollleuchten Wasserenthärter und Klarsprüfer
3. "All in 1" Taste
4. Kontrollleuchten „ausgewähltes Programm“
5. Programmtaste.
6. Taste Startzeitverzögerung
7. Taste ,halbe Ladung"

Innenausstattung

1. Oberer Korb
2. Spruharme
3. Unterer Korb
4. Wasserenthärter
5. Grobes Sieb (flaches Sieb)
6. Spülmittelbehälter
7. Tassengestell
8. Besteckkorb
9. Grobes Sieb (Bechersieb)
10. Klarspulerbehälter

Einschalten

• Offnen Sie die Tur der Geschirrspulmaschine.
• Drücken Sie die „Ein“-Taste (1), um das Gerät einzuschalten. Die Kontrollleuchte leuchtet, wenn das Gerät eingeschaltet ist.
• Wahlen Sie das gewünschte Programm (siehe Seite 10 Programmwahltabelle). Drücken Sie mehrfach auf die Programmtaste (5), um das gewünschte Programm zu wahren. Die zum gewählten Programm gehörende Kontrolleuchte (4) leuchtet auf.
• Schlieben Sie die Tur des Geschirrspulers. Der Geschirrspuler startet automatisch mit dem ausgewählten Programm.

Startzeitverzögerung

Wenn Sie wünschen, dass sich der Geschirrspüler zu einem späteren Zeitpunkt einschaltet, können Sie hierzu die Taste „verzögerter Start" (6) verwenden. Sie haben die Wahl zwischen einer Verzögerung von 3, 6, 9 und 12 Stunden. Mit jedem Druck auf die Taste (6)ändert sich die Verzögerungszeit. Die Kontrollleuchten (6) geben die gewährte verzögerte Startzeit an.

Halbe Ladung auswahlen (nur Modell GVW475ONY)

Der Geschirrspüler mit der Spülfungtion „Halbe Ladung“ passt sich ihren Bedürfnissen an, so dass Sie Energie und Wasser einsparen und die Dauer des Waschvorgangs verkurzen, wenn Sie das Gerät beliebig nur bis zur Häfte füssen.

3-in-1"Programmauswahlen

Der Geschirrspüler verfügbar über ein 3-in-1 Programm. Wenn Sie these Programm wahlen (Taste 6), müssen Sie kein Salz und Klarspüler in den Geschirrspüler geben, sondern nutzen sogenannte 3-in-1-Geschirrspulertabs. Diese Funktion gilt nur für 3 Zyklen: Intensiv / Normal / ECO.

Achtung: Verwenden Sie 3-in-1-Tabs nur in Kombination mit dem 3-in-1-Programm. Wenn Sie 3-in-1-Tabs mit anderen Programmen verwenden, wird sich dies negativ auf die Spülleistung aus.

Stoppen oder Anpassen eines Spulprogramms

Öffnen Sie die Tur. Halten Sie die Programmtaste (5) länger als drei Sekunden gedrückt. Sie können nun erneut das gewünschte Programm wahlen (siehe Seite 9 und 10 Programmwahltabelle). Schlieben Sie anschließend die Tur.

Achtung! Ein Programm, das bereits gestartet ist, kann nur zu Beginn noch verändert werden. Nach längerer Zeit ist das Spülmittel bereits über das Geschirr versprüht worden oder das Waschwasser abgepumpt. In thisem Fall mussen Sie das Spülmittelfach erneut fullen (siehe Kapitel Spülmittelfach).

Nach Ablauf des Spulprogramms

Nachdem das Spülprogramm durchlaufen ist, ertont acht Sekunden lang ein Tonsignal. Schalten Sie das Gerät mit der Ein-/Aus-Taste aus. Öffnen Sie die Tur der Geschirrspulmaschine. Warten Sie eine Minute, bevor Sie den Geschirrspüler ausräumen. Direkt nach Ablauf des Programms sind Geschirr und Besteck noch sehr heißt. Es besteht die Gefahr, dass Geschirr durch die Hitze bricht. Wenn das Geschirr einzige Minute in der Maschine gelassen wird, trocknet es außer dem better.

Die Tur des Geschirrspulers nicht während der Verwendung öffnen!

Überlaufschutz

Ihr Geschirrspüler ist mit einer Schutzvorrichtung ausgestattet, die davon sorgt, dass nicht zu viel Wasser in das Gerät laufen kann. Die Schutzvorrichtung schließ das Einlassventil und sorgt davon, dass der Geschirrspüler das überschüssige Wasser abpumpt. Wenn sich Wasser in der Maschine befindet (weil zu viel Wasser eingelaufen ist oder durch ein Leck), muss dies erst entfernrt werden bevor Sie den Geschirrspüler erneut einschalten.

Warning!

Es ist gefährlich, während des Spülprogramms die Tür zu öffnen. Sie können von dem Wasser getroffen werden, dass aus der Maschine spritzt.

Programwahl-Tabelle

Programm	Symb.	Programm-informationen	Programm-ablauf	SpülmittelVor-/Haupt	Zeit(min)	Energie(kWh)	Wasser(I)
Sehr stark verschutztes Vorspüssen (50 °C)
Intensiv Geschirr wie Schalen Pfannen, Hauptwässche (65 °C) 5/25 g 125 1,36 19,5
Bratpfannen, Teller Teller mit Spüsseneingetrockneten Essensresten. SpüssenSpüssen (55 °C)Trocknen
Normal Normal verschutztes Geschirr Hauptwässche (55 °C)wie Schalen, Teller, Gläser,weniger stark verschutzte Pfannen.	Vorspüssen (50 °C)
	vom der vortrechte Geschirr, Schlüsse, Schlüsse (65 °C)
	Spüssen	5/25 g 160 1,3 16
	Spüssen (65 °C)
	Trocknen
*Ökonomisches Spar-Programm (*Fördermaa 242)	wemiger verschutztes Geschirr, Vorspüssenwie Teller, Gläser, Schüsselnund weniger verschutzte Spüssen (65 °C);Trocknen
1 Stunde	Täglicher Spülgang in 1 Stunde.
Schnell	Für tätiglich zu spülendes Geschirr
wie weniger verschutzte oder Spüssen (50 °C)normale Teller und Pfannen. Trocknen
Schnell	Weniger verschutztes Geschirr, wie Gläser, Kristall und feines Spüssen (40 °C)
Porzellan. Keine Trocknung.	Spüssen (40 °C)

*EN 50242: Dies ist ein Testprogramm. Die Informationen für einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 12 Gedecke
• Position oberer Spülkorb: Rollen auf Schieren / Spülstand: 6

Salz einfullen

These Maschine ist mit einem Wasserenthärter ausgestattet. Füllen Sie hierzu den Geschirrspüler mit Salz.

1. Entfernen Sie den unteren Spülkorb und schrauben Sie den Deckel des Behalters ab.
2. Bevor Sie den Behälter zum ersten Mal befüllen, geben Sie einen Liter Wasser hinein.
3. Setzen Sie den Trichter in die Öffnung des Behälters ein. Gießen Sie zirka 1 kg Salz hinein. Es ist normal, dass hierbei ein bisschen Wasser aus der Öffnung austritt. Achtung! Verschüttetes Salz entfernen und sofort danach immer ein komplettes Programm laufen setzen, um einer Beschädigung des Bodens vorzubeugen.
4. Schrauben Sie den Deckel sorgfältig fest.

Achtung! Befüllen Sie immer erst den Salzbehälter und stellen Sie die Wasserhärte ein, bevor Sie die Spülmaschine in Betriebnehmen. Befüllen Sie den Salzbehälter, wenn das Warnlampchen des Wasserenthärters leuchtet. Es kann vorkommen, dass das Lämpchen auch bei gefülltem Salzbehälter einige Zeit weiterleuchtet. Es verlischt, wenn sich ausreichend Salz im Wasser gelöst hat.

Salzverbrauch einstellen

Schrauben Sie den Deckel des Salzbehälter ab.
In der Öffnung des Behalters befindet sich ein Ring mit einem Pfeil. Drehen Sie den Ring je nach Wasserhärte nach - oder +.

Passen Sie den Salzverbrauch entsprechend folgenden Schema an:

WASSERHÄRTE			Einstellung	Salzverbrauch (Gramm/Zyklus)	Autonomie (Zyklen/1 kg)
Härtegrad nach Clark	°dH	mmol/l
0 - 10	0 - 8	0 - 1,4	Kein Salz möglich	0	/
10 - 28	8 - 22	1,4 - 3,9	- Einstellung	20	50
28 - 56	22 - 45	3,9 - 8	mittlere Einstellung	40	25
56 - 75	45 - 60	8 - 11	+ Einstellung	60	16

Informieren Sie sich bei ihrem Wasserwerk nach der Härte des Leitungswassers.

Klarspulerbehälter

Im letzten Spülgang wird Klarspüler hinzugegeben. Klarspüler verhindert, das auf dem sauberen Geschirr/Gläsern Wasserflecken zusückbleiben. Er sorgt außer dem davon, dass das Geschirr schneller trocknet, indem das Wasser von diesen abperlt.

Die Spülmaschine eignet sich zu Verwendung von flüssigem Klarspüler. Der Klarspülerbehälter befindet sich an der Innenseite der Tur, befindem Behälter für das Geschirrspulmittel.

Achtung: Füllen Sie den Klarspülerbehälter auf, wenn das Kontrollämpchen für Klarspüler aufleucht. Der Behälter hat ein Fassungsvermögen von ca. 100 ml. Gießen Sie den Klarspülerbehälter nicht zu voll. Andernfalls lauft Klarspüler über. Verschüttetes Glanzspulmittel muss entfernt werden. Andernfalls besteht die Gefahr der Leckage durch übermäßige Schaumbildung.

• Schrauben Sie den Deckel des Klarspülerbehalters ab (nach links in Richtung des Pfeils „offen").
• Geben Sie Klarspüler in den Behälter. Achten Sie daraufuf, nicht zu viel einzuschüten. Der Behälter hat ein Fassungsvermögen von ca. 100 ml.
• Schrauben Sie den Deckel wieder auf. Er muss auf den Pfeil „offen" ausgerichtet sein und in Richtung „geschlossen" gedreht werden.

Die Klarspulermenge einstellen

Im letzten Spülgang wird eine vorgegebene Menge Klarspüler hinzugegeben. Genau wie beim Geschirrspulmittel hangt die Menge an Klarspüler von der Wasserhärte an Ihrrem Ort ab. Zu viel Klarspüler kann zu Streifen auf dem Geschirr führen.

Der Klarspülerbehälter hat 6 Stellungen. Stellen Sie den Behälter in zunachst auf die Stufe 2. Falls sich mit dieser Einstellung Flecken auf dem Geschirr bilden und das Geschirr nicht gut abtrocknet, erhöhen Sie die Klarspülermenge, indem Sie den Wahlschalter des Behalters auf 3 stellen. Wenn dadurch noch immer keine Verbesserung erzielt wird, stellen Sie den Wahlschalter auf die{nachst höhere Einstellung. Wiederholen Sie den Vorgang, bis das Geschirr streifenlos und trocken aus der Maschine kommt.

Spulmaschinenreiniger

Die chemischen Stoffe in Spulmaschinenreinigern entfern den Schmutz, zersetzen diesen und sorgen dafür, dass er aus dem Geschirrspüler abgeleitet wird. Die meisten der erhältlichen Geschirrspulmittel sind für diesen Zweck geeignet.

Warning!

Geschirrspulmittel sind atzende Produkte. Halten Sie diese außerhalb der Reichweite von Kindern. Wenn Reinigungsmittel verschluckt wurden, wenden Sie sich sofort an einen Arzt und sehen Sie die Verpackung mit.

Konzentrietes Geschirrspulmittel

Basierend auf ihren chemischen Zusammensetzungen gibt es zwei verschiedene Arten konzentrierte Geschirrspulmittel:

• Konventionelle alkalische Geschirrspulmittel mit atzenden Inhaltsstoffen.
• Gering alkalische konzentrierte Geschirrspulmittel mit tatsächlichen Enzymen.

Die Nutzung eines konzentrierten Geschirrspulmittels in Kombination mit „normalen“ Spulprogrammen ist better für die Umwelt und auch gut für Ihr Geschirr: Diese Spulprogramme sind besonders auf die schmutzlösenden Eigenschaften der Enzymen in konzentrierten Geschirrspulmitteln abgestimmt. Somit erzielen „normale“ Spulprogramme mit konzentriertem Geschirrspulmittel die gleichen Ergebnisse wie ein intensives Spulprogramm.

Geschirrspultabs

Die Geschirrspultabs verschiedener Hersteller losen sich mit entsprechlicher Geschwindigkeit auf. Aus thisem Grund losen sich eine Arten Geschirrspultabs bei kurzen Spulprogrammen nicht vollständig auf, wodurch ihre reinigende Wirkung herabgesetzt wird. Verwenden Sie Geschirrspultabs daher vor allen in Verbindung mit langen Spulprogrammen, so dass sich diese vollständig auflosen konnen.

Geschirrspulmittelbehälter

Fullen Sie den Spülmittelbehälter, bevor Sie ein Spülprogramm starten. Ihr Schirrspülmaschine verbraucht weniger Geschirrspülmittel und Klarspüler als konventionelle Geschirrspülmaschinen. Im Allgemeinen wird für eine normale Geschirrspulladung nur ein Messlöffel voll Geschirrspulpulver benötigt. Verwenden Sie mehr bei stark verschmutztem Geschirr. Fullen Sie das Spülmittelfach erst kurz vor dem Start der Maschine. Andernfalls kann das Geschirrspülmittel feucht werden und sich dadurch nicht richtig auflösen.

Achtung! In der Tabelle auf Seite 10 finden Sie Angaben zu den Mengen an Geschirrspulmittel für die verschiedene Programme. Diese Angaben sind Durchschnittswerte; je nach Wasserhärte und Verschmutzung des Geschirrs kann eine andere Dosierung nötig sein.

Füllen

1. Drücken Sie bei geschlossen Deckel auf die Entriegelung. Der Deckel springt auf.
2. Füllen Sie das Spülmittelfach erst kurz vor dem Start eines Spülprogramms. Verwenden Sie im Geschirrspüller nur Geschirrspülmittel einer Marke.

Die Markierung im Spülmittelfach gibt die Dosierung an.

• Fach für Hauptspulmittel (1), „MIN" bedeutet ungebahr 20 Gramm Spulmittel.
• Fach für Vorsprümmittel (2), enthalt etwas 5 Gramm Spülmittel.

Verwenden Sie ausschließlich Spülmittel, dass für Geschirrspulmaschinen gedacht ist. Bewahren Sie das Geschirrspulmittel an einem kühlen trockenen Ort auf. Geben Sie das Geschirrspulmittel erst in das Spülmittelfach, wenn Sie sofort danach ein Spülprogramm laufen halten.

Die Körbe beladen

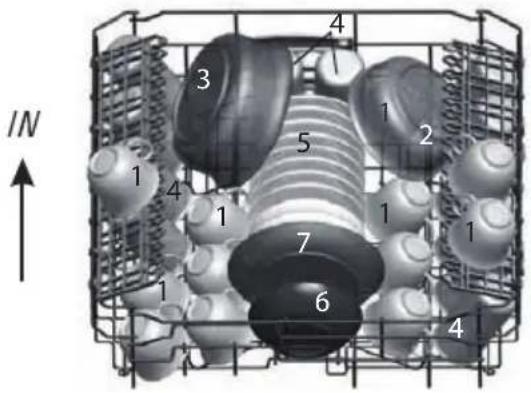

Verwendung des oberen Korbs

Der obere Korb ist für zerbrechliches, leichtes Geschirr wie Gläser, Tassen und Untertasse, Teller, keine Schüsseln und flache (weniger verschmutzte) Pfannen gedacht.

Platzieren Sie das Geschirr so, dass es sich nicht verschieben kann, wenn es besprüht wird. Der obere Korb kann in der Höhe verstellen werden; hierzu den Korb Herausnahmen und in anderer Stellung in die Führungsschienen einsetzen.

1. Tassen
   2.kleine Schussel
2. große Schüssel
3. Gläser
4. Untertassen
5. Teller
6. Dessertteller

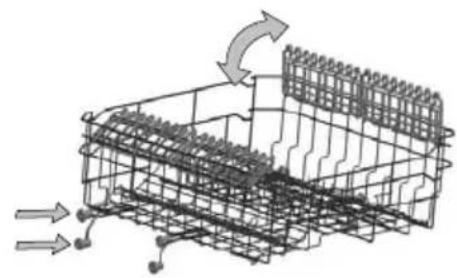

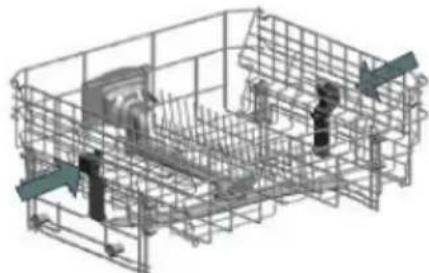

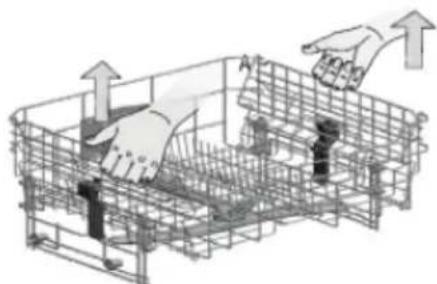

Hohenverstellung des oberen Korbs

Der obere Korb kann in der Höhe verstellt werden, um im oberen oder unteren Korb mehr Platz für große Gegenstände zu schaffen. Der obere Korb kann in der Höhe verstellt werden, indem die Rollen des oberen Korbs aus den Führungsschienen gezogen und auf anderer Höhe wieder in die Schieren eingesetzt werden. Lange Gegenstände wie Schöpfkellen und Messer müssen auf das Gestell gelegt werden, so dass sie die Sprüharme nicht blockieren. Das Gestell kann nach oben geklappt oder ganz halten werden, wenn es nicht verwendet wird.

GVW460ONY

Der obere Korb kann in der Höhe verstellt werden; hierzu den Korb Herausnahmen und in anderer Stellung in die Führungsschienen einsetzen.

GVW475ONY

Niedrige Position
Hohe Position

• Klappen Sie den Korb senkrecht nach oben in die hohe Stellung.
• Drücken Sie gleichzeitig die Einstellbürger nachinnen und den Korb nach unter in die niedrige Position.

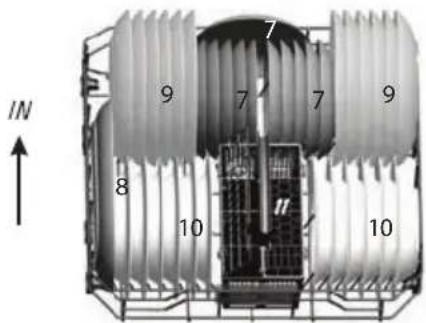

Verwendung des unteren Korbs

Wir empfehlen Ihnen, große Teile, die am schwierigsten zu reinigen sind, in den unteren Korb zu geben: Töppe, Pfannen, Pfannendeckel, Auflaufformen und Schalen.

Auflaufformen und Pfannendeckel sollen am besten am Rand des Korbs platziert werden. Dann konnen Sie den Spru-harm nicht behindern, wenn sich dieser dreht.

• Töppe, Servierschalen usw. müssen immer mit dem Boden nach oben in den Korb gestellt werden.
• Tiefe Schalen mussen schrag, mit der Öffnung nach unten in den Spülkorb gestellt werden, so dass das Wasser Herauslaufen kann.

• Derunte Korb kann so angepasst werden, dass auch größere oder einfach mehr Töpfe und Pfaffen hinein passen.

• Dessertteller
  8.Ovale Schale

• GroBe Teller
• Suppenteller
• Besteckkorb

Tellerhalter herunter klappen

Um Töppe und Pfannen einfacher einzustellen, können die Tellerhalter herunter geklappt werden.

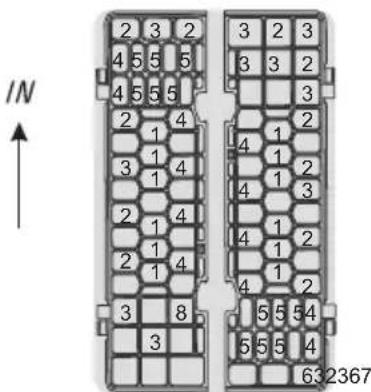

Besteckkorb (Beladungsbeispel)

Besteck muss in den Besteckkorb gegeben werden, mit den Griffen nach unter. Wenn der Besteckkorb mit Seitenfächern ausgestattet ist, muss das Besteck einzeln hinein gegeben werden. Lange Teile wie z. B. Kochlöffel müssen in den oberen Korb gelegt werden (horizontal).

1. Gabeln
2. Suppenlöffel
3. Dessertlöffel
4. Teelöffel
5. Messer
6. Schöpfkellen
7. Saucenlöffel
8. Serviergabel

Warning!

Sorgen Sie damit, dass keine Teile aus dem Boden des Besteckkorbs Herausstehen. Hierdurch wird der Sprüharm blockiert.

Nicht für den Geschirrspüller geeignetes Besteck/Geschirr

• Besteck mit einem Griff aus Holz, Porzellan oder Perlmutt
• Kunststoffeile, die nicht hitzebestandig sind
• Besteck mit geklebten Teilen, die nicht hitzebestandig sind
  Geklebtes Besteck oder Geschirr
• Gegenstände aus Zinn oder Kupfer
• Gläser usw. aus Bleikristall
  Rostempfindliche Gegenstände
  Holzteller
• Gegenstände, die aus synthetischen Fasern hergestellt sind

Begrenzt für den Geschirrspüller geeignetes Besteck/Geschirr

• Einige Glasarten können nach vielen Spülgängen trüb anlaufen
• Silber und Aluminium können sich verfüllen
• Gasierte Motive können nach regelmäßigen Spüssen im Geschirrspüler verblassen

Achtung! Geben Sie keine Gegenstände in den Geschirrspuler, die mit Zigarettenasche, Kerzenwachs, Lack oder Farbe verschmutzt sind. Achten Sie beim Kauf von neuem Kuchengerat, dass diese spulmaschinengeeignet ist.

Beladen Sie den Geschirrspüler nicht zu voll. Der Platz reicht aus für 12 Standardgedecke. Geben Sie keine Kuchenutensilien in die Maschine, die darauf nicht geeignet sind. Dies ist wichtig für ein gute Spülergebnis und einen gänstigen Energieverbrauch.

Besteck und Geschirr in die Maschine geben

Bevor Sie das Geschirr in den Geschirrspüller geben, müssen Sie:

• Grobe Essensrechte entfern.
• Angebrannte Essensrechte einweichen.

Achten Sie darauf, dass:

Die Spruharme vom Geschirr nicht blockiert werden.
- Hohlkörper mit der Öffnung nach unten eingestellt werden, so dass in ihren kein Wasser stehen bleiben kann.

Teller und Besteck dürfen einander nicht abdecken

• Gläser)dürfen einander nicht berühren, um so Beschädigungen zu verhindern.
• Platzieren Sie große Objekte, die schwer zu reinigen sind, in den unteren Korb.
• Der obere Korb ist gedacht für leichtere Teile wie Gläser, Tee- und Kaffeetassen.

Warning!

• Lange Messer, die im Besteckkorb aufrecht stehen, können Verletzungen verursachen!
• Platzieren Sie langes und/oder scharfes Besteck wie Fleischmesser in liegender Position in den oberen Korb.

Schaden an Glasern und Geschirr

Mögliche Ursachen:

• Glassorte oder Herstellungssprozess. Chemische Zusammensetzung des Geschirrspulmittels.
• Wassertemperatur und Dauer des Spülprogramms.

Lösungsvorschlag:

• Verwenden Sie Glas- und Porzellangedecke, die vom Hersteller als spülmaschinengeeignet ausgegeben werden.
• Verwenden Sie ein milderes/weniger aggressives Geschirrspulmittel. Holen Sie wo nötig weitere Informationen beim Hersteller des Geschirrspulmittels ein.
  Wahlen Sie ein Spulprogramm mit einer niedrigen Temperatur.
• Nehmen Sie Glasteile und Besteck nach Ablauf des Programms sollennell wie möglich aus dem Geschirrspuler, um eine Beschädigung zu vermeiden.

Filtersystem

Je nach Nutzung mösen die Siebe regelmäßig unter einem Wasserhahn abgespüt werden. Das Filtersystem besteht aus drei Komponenten: dem große Sieb, dem Grobsieb und dem Feinsieb.

1. Groβes Sieb; Essensrechte und Schmutz, die auf dieser Sied landen, werden mit einem Wasserstrahl vom unteren Sprüharm ins Grobsieb gespüt.

2. Grobsieb; Größere Teile wie Knorpel oder Glasstückchen, die den Ablauf verstopfen können, werden im Grobsieb aufgefangen. Um das Sieb zu reinigen, drücken Sie die Lippeniben am Sieb weniger zusammen und entnahmeu Sie es nach oben hin.

3. Feinsieb; Dieses Sieb fängt Schmutz und Essensrechte in der Näheder Abflusspumpe auf und sorgt davon, dass sich diese während des Spulprogramms nicht wieder über das Geschirr verteilen.

Spruharme reinigen

Die Sprüharme müssen regelmäßig gereinigt werden. Verschmutzung verstopft auf Dauer die Sprühköffe und die Lager der Sprüharme. Reinigen Sie die Sprüharme folgendermaßen:

• Losen Sie die Mutter und entfernen Sie anschließend die obere Sprüharme. Den untersten Sprüharm nach oben ziehen und entfernen.
• Reinigen Sie die Sprüharme in warmem Seitenwasser und die Spruhköffe damit mit einer weichen Bürste.
• Spülen Sie die Sprüharme gut ab und setzen Sie sie wieder ein.

Reinigung der Siebe

Filtergruppe

Für eine optimale Funktion der Geschirrspulmaschine muss die gesamte Filtergruppe gereinigt werden.

Die Filtergruppe holt effizient Speisereste aus dem Wasser und sorgt davon, dass das Spülwasser während des Programms weiter zirkulieren kann. Es macht also Sinn, nach jedem Spülgang die größeren Speisereste aus der Filtergruppe zu entfernen, indem das halbrunde Sieb und das Filtergehäuse unter fließendem Wasser gereinigt wird.

• Entfernen Sie die Filtergruppe, indem Sie diese durch Drehung sekkrecht nach oben Herausnahmen. Alle Teile der Filtergruppe müssen mindestens ein Mal im Monat gereinigt werden.
• Reinigen Sie Grobsieb und Feinsieb mit einer Spülbüürste. Bauen Sie die Filtergruppe entsprechend der folgenden Abbildung wieder zusammen und setzen Sie die gesamte Filtergruppe wieder in den Behälter im Geschirrspüler ein.

Lassen Sie den Geschirrspüller niemals ohne Filtergruppe laufen. Ein falscher Einbau der Filtergruppe hat zur Folge, dass die Spülmaschine nicht mehr optimal funktioniert. Eine andere Folge kann sein, dass Besteck und Geschirr beschädigt werden.

Turrinigen

Reinigen Sie den Rand der Tür einschließlich Dichtungsgummi mit einem weichen, feuchten Tuch. Achten Sie darauf, dass kein Wasser in die Türverriegelung und in die elektrischen Komponenten eindringen kann. Verwenden Sie keine Reinigungsmittel in einer Sprühdose. Verwenden Sie auch keine aggressiven Reinigungsmittel wie Scheuerschwämme. Diese Reinigungsmittel können den Lack beschädigen.

Wie gehe ich vor, wenn ...

Wenn das Gerät nicht einwandfrei Funktioniert, bedeutet das nicht immer, dass es defekt ist. Versuchen Sie zuerst den Fehlere selbst zu beheben. Wenden Sie sich an den Kundendienst, wenn die unter aufgeführten Hinweise nicht halten.

Achtung

Machen Sie das Gerät spannungslos, bevor Sie mit der Reparatur beginnen. Am bestenziehen Sie hierzu den Stecker aus der Steckdose.

Störungstabelle

Problem	Mögliche Ursachen	Lösung
Die Spülmaschine faktioniert nicht.	Sicherung defekt oder Masseschalter aktiviert.	Tauschen Sie die Sicherung aus oder setzen Sie den Trennschalter zurück. Entfernen Sie andere Geräte, die an der gleichen Gruppe des Stromnetzes angeschlossen sind.
	Die Stromversorgung ist nicht eingeschaltet.	Prüfen Sie, ob der Geschirrspüler eingeschaltet und die Tür geschlossen ist. Stellen Sie sich, dass der Stecker in der Steckdose steckt.
	Der Wasserdruck ist zu niedrig.	Kontrollieren Sie, ob die Geschirrspülmaschine korrekt an die Wasserleitung angeschlossen und der Wasserhahn geöffnet ist.
Die Abflusspumpe pumpt immer weiter.	Das Wasser lauft über.	Das Gerät ist so konstruiert, dass es feststellt, wenn Wasser überläuft. Wenn dies der Fall ist, schließt das Gerät die Zirkulationspumpe aus und die Abflusspumpe ein.
Gerausche.	Eine Gerasche sind normal.	Gerausch der Umwälzpumpe/Spülgeräusahe; Öffnen des Spülmittelfachs.
	Das Besteck kann im Besteckkorb klappern oder ein Kleinteil ist aus dem Korb gefallen.	Sorgen Sie dazu, dass alles sich in der Geschirrspülmaschine stehen.
	Der Motor macht ein brummendes Geräusch.	Die Pumpe ist blockiert, wenden Sie sich an einen Installateur.
Schmutzansammlung im Abflussbehälter.	Schlechetes Geschirrspülmittel.	Benutzen Sie nur Spezialspülmittel für Geschirrspülmaschinen, um Verschmutzung zu vermeiden.
	Verstopfte Filter	Öffnen Sie die Tür, und reinigen Sie die Filter. Lassen Sie dann das Vorsplprogramm laufen.
	Zu viel Glanzspülmittel eingefüllt.	Wischen Sie verschütteten Klarspülmer immer(sofort weg.
Geschirr nicht trocken.	Klarspülerbehälter ist leer.	Sorgen Sie darüber, dass der Klarspülerbehälter gefällt ist.
Geschirr und flache Objekte sind nicht sauber.	Falsches Programm.	Wahlen Sie ein stärkeres Programm.
	Körbe nicht gut beladen.	Sorgen Sie darüber, dass die Funktion des Spülmittelfachs und der Sprüharme nicht durch große Schalen/Teller befindert wird.
Flecken und Ablagerungen auf Gläsern und flachem Geschirr.	Extrem hartes Wasser. Niedrige Temperatur des einlaufenden Wassers. Der Geschirrspüller ist zu voll beladen.Körbe nicht gut beladen. Altes oder feuchtes Spülmittel. Klarspülerbehälter ist leer. Falsche Dosierung des Geschirrspülmittels.	Um Flecken von Glasgegenständen zu entfernen: Entfernen Sie alle Gegenstände aus Metall aus dem Geschirrspüller. Verwenden Sie die vorgeschriebene Menge Spülmittel. Wahren Sie das langste Programm. Lassen Sie den Geschirrspüller etwa 18 bis 22 Minuten laufen; er hat dann den Hauptspülgang erreicht. Öffnen Sie vorsichtig die Tur und gießen Sie zwei Tassen Reinigungssagg. auf den Boden. Schreiben Sie die Tur und halten Sie das Programm zu Ende laufen. Wenn Essig nicht hilft: Wiederholen Sie die oben genannten Schritte, aber verwenden Sie 60 ml Zitronensäurekristalle anstelle von Reinigungssagg.
Feuchte Flecken auf Glasgeschirr.	Kombination von weichem Wasser und zu viel Spülmittel.	Verwendten Sie weniger Spülmittel und wahren Sie das Glas-Programm, das speziell zur Reinigung von Glas gedacht ist.
Gelbe oder braune Ablagerungeninnen auf der Abflusswanne.	Eisenspuren im Wasser konnen Ablagerungen im Abflussbehälter der Geschirrspülmaschine verursachen.	Wenden Sie sich an einen Hersteller für Wasserenthärter für einen Spezialfilter.
Weitere Ablagerungeninnen auf dem Abflussbehälter.	Hartes Wasser.	Höheren Salzverbrauch einstellen.
Im Spülmittelfach bleibt Spülmittel darüber.	Das Spülmittelfach wird von Geschirr blockiert.	Beladen Sie die Körbe so, dass das Geschirr den Spülmittelbehälter nicht blockieren kann. Reinigen Sie den oberen Sprüharm.
Dampf.	Beim öffnen der Tür.	Dies ist am Ende des Programms möglich.
Schwarze oder graue Flecken auf dem Geschirr.	Aluminiumgeschirr hat am Geschirr gerieben.	Aluminium kann sich verfüllen.
Unter den Sieben bleibt Wasser stehen.	Das ist normal.	Eine keine Menge Wasser um den Abfluss wichten am Wannenboden sorget darüber, dass die Dichtung which bleibt.
Der Geschirrsplürer leckt.	Klarspülerbehälter zu voll, oder Klarsplürer tritt aus.	Achten Sie darauf, den Klarspülerbehälter nicht zu voll zu machen. Verschütteter Klarsplürer kann zu Schaum/Überlaufen führen. Wischen Sie ausgetretenen Klarsplür mit einem feuchten Tuch weg.
	Die Geschirrsplümmaschine steht nicht waagerecht.	Stellen Sie die Geschirrsplümmaschine waagerecht auf.

Fehlercodes

Problem	Mögliche Ursachen	Lösung
Die Anzeigeleuchte „Schnell" blinkt.	Wassereinlaufzeit zu lang.	Wasserzufuhrhahn ist nicht geöffnet.
Die Anzeigeleuchte „Eco" blinkt.	Gerät zu voll beladen.	Übermäßig Wasserzufuhr.

Wenn das Gerät überfüllt wird oder übermäßig leckt, die Wasserzufuhr schließen und den Kundendienst anrufen. Wenn alle Anzeigeleuchten gleichzeitig blinken: Geschirrspüler(sofort ausschalten, die Wasserzufuhr schließen und den Kundendienst informieren.

Technische Daten

Anzahl Maßgedecke	12
Höhe	820	mm
Breite	595	mm
Tiefe		540	mm
Betriebsgeräusch	48 dB (A) re 1 pW (GVW475)
49 dB (A) re 1 pW (GVW460)
Elektron anschluss	230 V, 50 Hz
Anschlusswert	1930	W
Anschlusswert ‘Aus’ zustand 0 W
Anschlusswert stand-by	0, W	4
Wasser Druck	0,4-10 bar) - 0,04-1 MPa
Energie-effizienzklasse	A+

Entsorgen

Verpackung und Entsorgung des Geräts

Bei der Herstellung des Geräts wurden dauerhafte Materialien verwendet. Am Ende seines Lebenszyklus muss das Gerät auf verantwortliche Weise entsorgt werden. Einschlügige Informationen erhalten Sie bei den zuständigen Behörden.

Die Verpackung des Geräts kann recycled werden. Folgende Materialien können verwendet worden sein:

Karton;
Polyethylenfolie (PE);
FCKW-freies Polystyrol (PS-Hartschaum).

These Materialien sind auf verantwortliche und vorschäftsmäßige Weise zu entsorgen.

Um auf die Verpflichtung zu getrennter Entsorgung elektrischer Haushaltsgeräte hinzuweisen, ist auf dem Produkt das Symbol eines durchgestrichen Mülleimers angebracht. Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll entsorgt werden darf. Das Gerät muss in einem Spezialzentrum für getrennte Abfalleinsammlung der Gemeinde oder bei einer Verkaufsstelle, die diesen Service bietet, abgeliefert werden.

Die getrennte Entsorgung von Haushaltsgeräten verhindert eventuelle negative Folgen für Umwelt und Gesundheit, die durch ungeeignete Entsorgung entstehen. So wird sichergestellt, dass die Materialien, aus den den das Gerät besteht, wiedergewonnen werden konnen und so eine erhebliche Einsparung von Energie und Rohstoffen erzielt wird.

Achtung! Verpackungsmaterial kann für Kinder gefährlich sein.

Konformitätserklarung

Wir erklären, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen erfüllen, sowie die Anforderungen der angegebenen Normen.

Your dishwasher

Introduction 4

Safety

Note! 5

Description

Control panel

Interior 7

Operation

Switching on
