BEDIENUNGSANLEITUNG GVW567RVS Pelgrim

Benutzer-information

User manual

Afwasmachine

Lave-vaisselle

Geschirrspüler

Dishwasher

Inhoud

Technische gegevens 20

Elektronisch instellen

Sicherheitshinweise 48

Gerätebeschreibung 50

Bedienblende 51

Erste Inbetriebnahme 52

Einstellen des Wasserenthärters 52

Gebrauch von Salz für Geschirrspüler 54

Gebrauch von Klarspulmittel 54

Täglicher Gebrauch 55

Laden von Besteck und Geschirr 56

Gebrauch von Spülmittel 58

Funktion "Multitab" 59

Auswahlen und Starten eines

Spulprogramms 60

Entladen des Geschirrspulers 61

Spulprogramme 62

Reinigung und Pflege 63

Was tun, wenn ... 64

Technische Daten 65

Hinweise für Prüfinstute 66

Gerät aufstellen 67

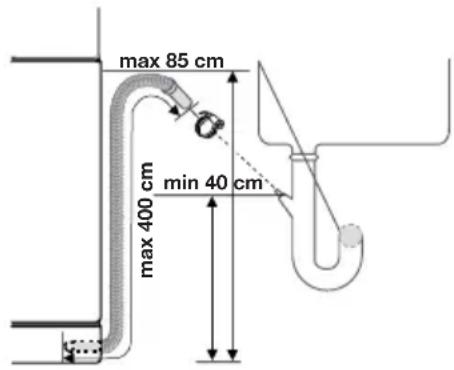

Wasseranschluss 67

Elektrischer Anschluss 69

Umwelttipps 69

Änderungen vorbehalten

! Sicherheitshinweise

i Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanaweisung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamtten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspulergen haben. Es besteht Explosionsgefahr.
• Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.
• Nur für Geschirrspulier geeignete Produkte (Klarspuler, Reinigungsmittel und Salz) verwenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüller entnahmen.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrenne Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten oder deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben, nicht benutzt werden. Sie müssen von einer Person beaufsichtigt oder bei der Bedünenung des Gerätes angeleitet werden, die für ihre Sicherheit verantwortlich ist.

• Spülmittel für Geschirrspüler konnen Verzüttungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.

• Das Wasser in Ihrhem Geschirrspüler ist kein Trinkwasser. Im Geschirrspüler konnen noch immer Spülmittelrückstände vorhanden sein.

• Sorgen Sie davon, dass die Tur des Geschirrspulers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jeder über die offene Tur stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tur.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspülerarf nicht unbeaufsichtigt von Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie ihren Handler, wenn ihr Geschirrimpüler beschädigt ist.

• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführht werden.
• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.
• Benutzen Sie den Geschirrspüller nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfallen an den lokalen Kundendienst.
  Die Seiten des Geschirrspulers)dürfen auf keine Fall angebohr werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

! Warning! Halten Sie sich für den elektrischen Anschluss und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnittte.

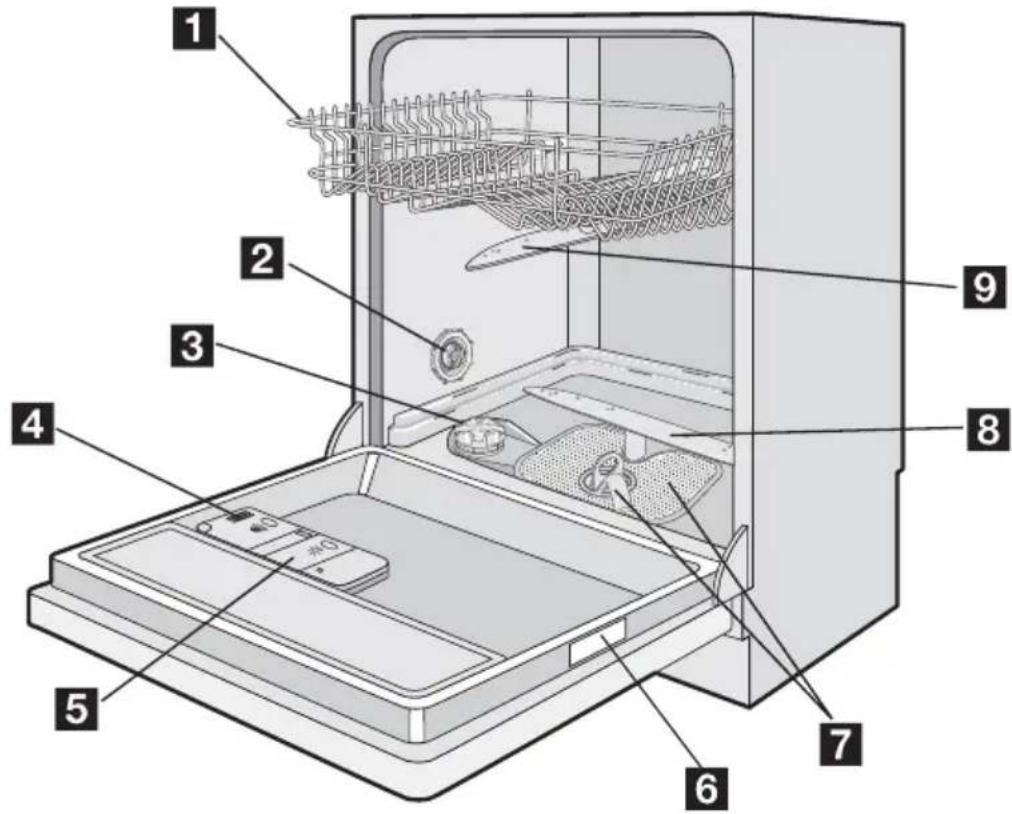

Gerätebeschreibung

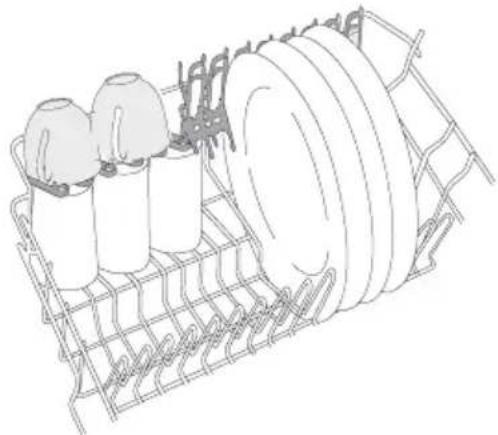

1 Oberkorb
2Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspulmittel
6 Typenschild

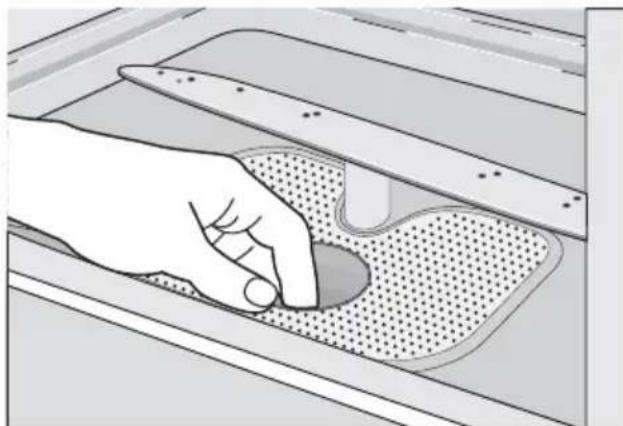

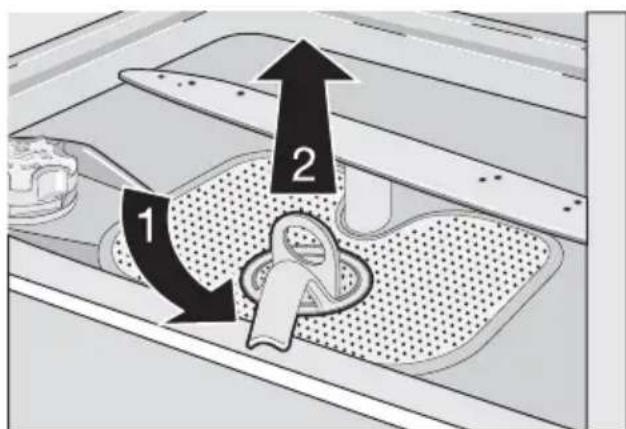

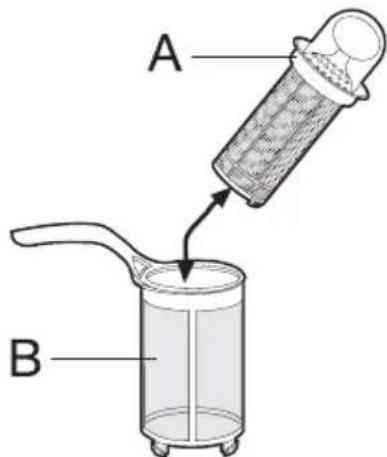

7 Filter
8 Unterer Sprüharm
9 Oberer Spruham

Optisches Signal (Programmlaufanzeige)

Nach dem Starten des Spulprogramms leuchtet am unteren Rand des Geschirrspu

Iers unter der Gerätetür das optische Signal (Programmlaufanzeige).

Wenn der Geschirrspüler hoher mit einer bündig angebrachten Schranktür installiert wurde, ist das optische Signal (Programmlaufanzeige) nicht mehr sightbar.

Optisches Signal (Programmlaufanzeige)
Rote Lampe leuchtet kon-tinuierlich	Zeigt an, dass ein Spülpro-gramm lauft. Leuchtet nach dem Start des Spülprogramms auf. Erlischt nach dem Ende des Spülprogramms.
Rote Kontrollampe blinkt	Zeigt eine Gerätestörung an.

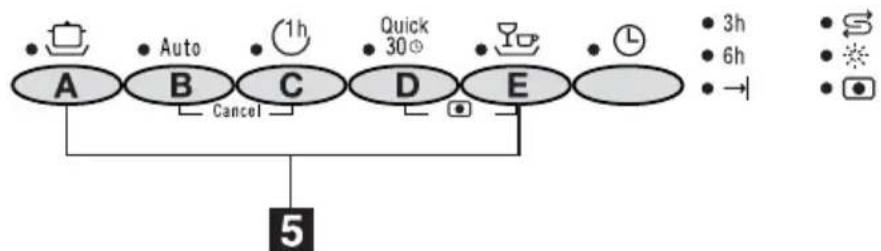

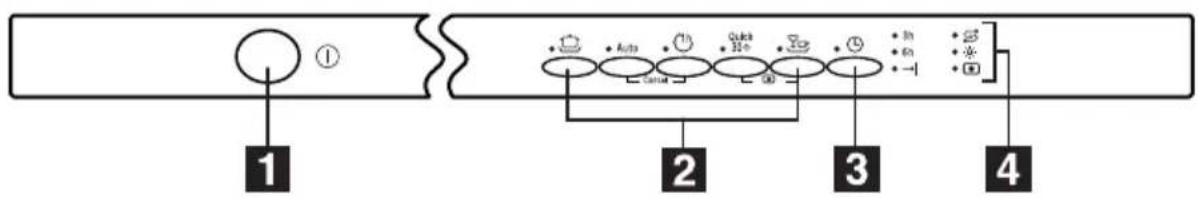

Bedienblende

1 Ein-/Aus-Taste
2Programmwahltasten
3 Zeitvorwahl-Taste
4 Kontrollampen
5 Funktionstasten

Kontrollampen
Salz	Leuchtet auf, sobald Spezialsalz nachgeführt werden muss.
Klarsprüler	Leuchtet auf, sobald Klarsprümittel nachgeführt werden muss.
Funktion Multitab	Zeigt an, ob die Funktion Multitab ein- oder aus-geschaltet ist. (Siehe "Funktion Multitab").
Programmende	Leuchtet nach dem Ende eines Spülprogramms auf. Dazu kommt weitere optische Signalfunktionen:- die Einstellung für den Wasserenthärter,- das Ein-/Abschalten des Klarsprümteldosierrs (NUR bei aktiver Funktion Multitab),- das Ein-/Abschalten der Töne, und der- Alarm aufgrund einer Fehlfunktion der Maschi-ne.

Funktionstasten

Mit diesen Tasten konnen folgende Funktionen eingestellt werden:

• die Einstellung des Wasserenthärters,
• das Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahr,
  das Ein-/Abschalten der Funktion Multitab,
  das Ein-/Abschalten der Klarspulmitteldosierung bei aktiver Funktion Multitab,
  das Ein-/Abschalten der TONE.

Einstellmodus

Drücken Sie die Ein-/Aus-Taste; wenn AL-

LE Kontrollampen der Programmwahltasten

leuchten, befindet sich das Gerät im Einstellmodus.

Denken Sie davon, dass sich der Geschirrspuler:

• beim Auswahlen eines Spulprogramms,
• bei der Einstellung des Wasserenthärters,
• beim Ein-/Abschalten des Klarspulmitteldosierers und
• beim Ein-/Abschalten der TONE im Einstellmodus befinden MUSS.

Drücken Sie die Ein-/Aus-Taste; wenn eine Kontrollampe einer Programmwahltaste leuchtet, ist das zuletzt ausgeführte oder ausgewählte Programm noch immer eingestellt. In thisem Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren.

Löschen eines eingestellten oder laufenden Programms

Drücken Sie gleichzeitig die beiden Funktionstaten B und C solange, bis alle Kontrollampen der Programmwahltasten leuchten. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

Tone

Signtone zeigen an, welche Operationen der Geschirrspüler ausfuhrt:

• die Einstellung des Wasserenthärters,
  -das Ende des Spulprogramms,
• und die Alarmauslösung bei einer Gerätestörung.

i Werkseitige Einstellung: Die Tone sind eingeschaltet. Es ist möglich, die Tone auszuschalten.

Ein-/Ausschalten der Töne

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

Erste Inbetriebnahme

Vor der ersten Benutzung Ihres Geschirrspuliers:

• Vergewissem Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Einstellen des Wasserenthärters
• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sieihn dann mit Salz für Geschirrspüler

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zureichhalt, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen konnen.

Je hóher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die Wasserhärte

1. Drücken Sie gleichzeitig die Funktionstasten B und C so lange, bis die Kontrollampen der Funktionstasten A, B und C zu blinken beginnen.
2. Drücken Sie Funktionstaste C. Die Kontrollampen der Funktionstasten A und B erlösen, während die Kontrollampere der Funktionstaste C weiterhin blinkt. Gleichzeitig beginnt die Kontrollampe Programmende zu leuchten. Die TONE sind eingeschaltet.
3. Drücken Sie zum Abschalten der Tone erneut Taste C . die Kontrollampe Pro grammende erlischt. Die TONE sind abgeschaltet.
4. 1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.
      Zum erneuten Einsatzen der Signtöne wiederholen Sie die o. a. Schritte so lange, bis die Kontrollampe Pro-grammende leuchtet.

5. Füllen Sie das Klarspūldosiergerät mit Klarspüler
   i Bei Verwendung von Reinigertabs wie:"3 in 1", "4 in 1", "5 in 1" usw... wahlen Sie die Funktion "Multitab". (siehe "Die Funktion Multitab").

wird in gleichwertigen Einheiten gemessen, Deutsche Wasserhärtegrade (^) , Französische Grade (^) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihr's Gebietes eingestellt werden.

Ihr lokales Wasserwerk kann Sie über die Härte Ihr's Leitungswassers informieren.

i Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch elektronisch eingestellt werden.

Wasserhärte Einstellung der			Wasserhärtestufe Zusatz		von Salz
°dH °TH m	mol/l Manuell Elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	Stufe 10	Ja
43 - 50	76 - 90	7,6 - 9,0	2	Stufe 9	Ja
37 - 42	65 - 75	6,5 - 7,5	2	Stufe 8	Ja
29 - 36	51 - 64	5,1 - 6,4	2	Stufe 7	Ja
23 - 28	40 - 50	4,0 - 5,0	2	Stufe 6	Ja
19 - 22	33 - 39	3,3 - 3,9	2	Stufe 5	Ja
15 - 18	26 - 32	2,6 - 3,2	1	Stufe 4	Ja
11 - 14	19 - 25	1,9 - 2,5	1	Stufe 3	Ja
4 - 10	7 - 18	0,7 - 1,8	1	Stufe 2	Ja
< 4	< 7	< 0,7	1	Stufe 1	Nein

Manuelle Einstellung

i Der Wasserenthärter ist workseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tur des Geschirrspulers.
2. Entfernen Sie den Unterkorb aus dem Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf Härtestufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung

i Der Wasserenthärter ist workseitig auf Härtestufe 5 eingestellt.

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie gleichzeitig die Funktionstaten B und C solange, bis die Kontrollampen der Funktionstanten A, B und C zublinken beginnen.

3. Drücken Sie Funktionstaste A. Die Kontrollampen der Funktionstasten B und C erloschen, während die Kontrollampe der Funktionstaste A weiterhin blinkt. Gleichzeitig beginnt die Kontrollampe Programmende zu blinken, und es er tont eine Abfolge von Tönen.

Der aktuelle Härtegrad istARAus ersichtlich, wie oft die Kontrollampe Pro-grammende blinkt. Zusätzlich dazu wird der Härtegrad durch aufeinander folgenden TONE, zwischen denen eine Pause von einigen Sekunden liegt, angegeben.

Beispiele:

5 Blitze / 5 aufeinander folgende TONE,
Pause, 5 Blitze / 5 aufeinander folgende
Tone, Pause, usw... = Härtestufe 5
6 Blitze / 6 aufeinander folgende TONE,
Pause, 6 Blitze / 6 aufeinander folgende
Tone, Pause, usw... = Härtestufe 6

1. Drücken Sie zur Änderung der Härtestufe Funktionstaste A. Bei jedem Tastendruckändert sich die Stufe. (Bitte halten Sie sich für die Auswahl der neuen Härtestufe an die Tabelle).

Beispiele: Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken von Taste A Härtestufe 6 ausgewählt.

Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken von Taste A Härtestufe 1 ausgewählt.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Gebrauch von Salz für Geschirrspüler

Warning!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spulprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für länger Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Offnen Sie die Tur, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehalters nach links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten Benutzung erforderlich).

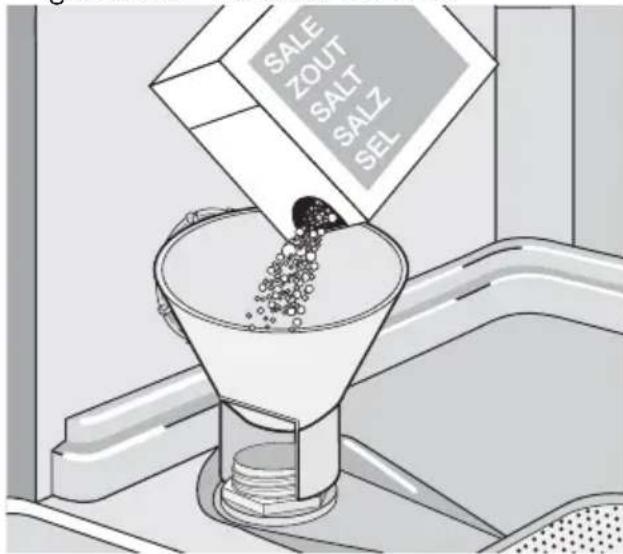

3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

1. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.
2. Schrauben Sie die Verschlusskappenach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe festverschlossen ist.
   i Seien Sie unbesorgt, wenn beim Einfu- len Wasser aus dem Salzbehalter ausflieB; das ist ganz normal.
   Die Salzkontrollampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflõst, kann dieser Vorgang länger dauern. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt.

Gebrauch von Klarspülmittel

Warning! Nur Markenklarspulmittel für Geschirrspulmaschinen verwenden.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden.

Klarspulmittel sind eine Garantie für ein perfektes Spulergebnis und fleckenund streifenfreies Trocknen. Das Klarspulmittel wird automatisch beim letzten Spulgang zugesetzt.

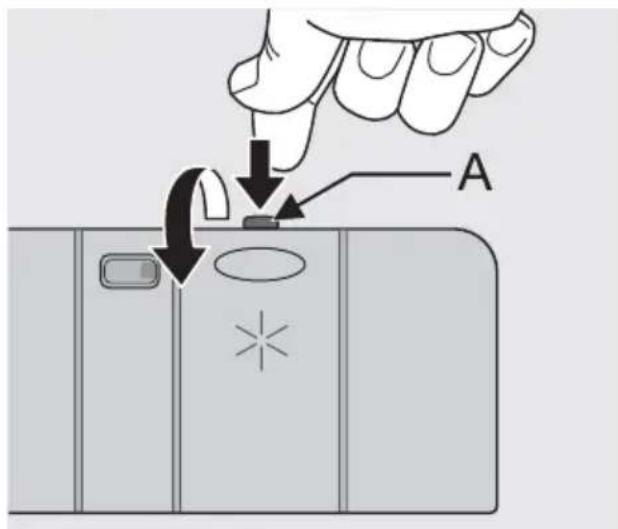

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

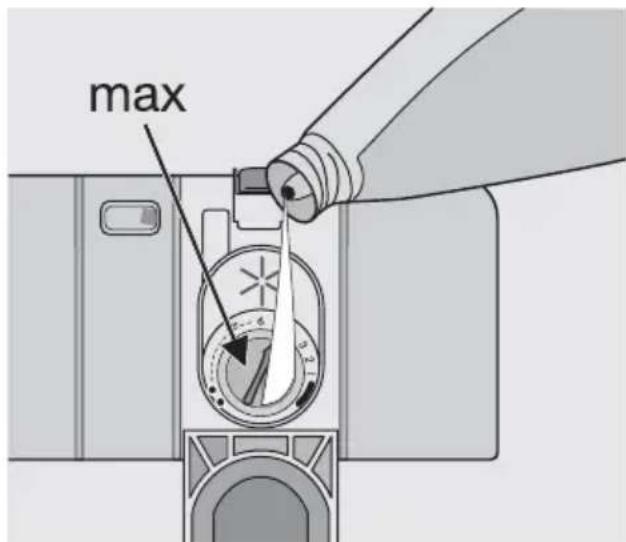

1. Füllen Sie das Klarspulmittel in den Behälter. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

Das Dosiergerätfasst ca. 110 ml Klarspulmittel; die Menge reicht je nach der Dosiereinstellung fur 16 bis 40 Spülzyklen.

1. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspuler mit Salz oder Klarspulmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

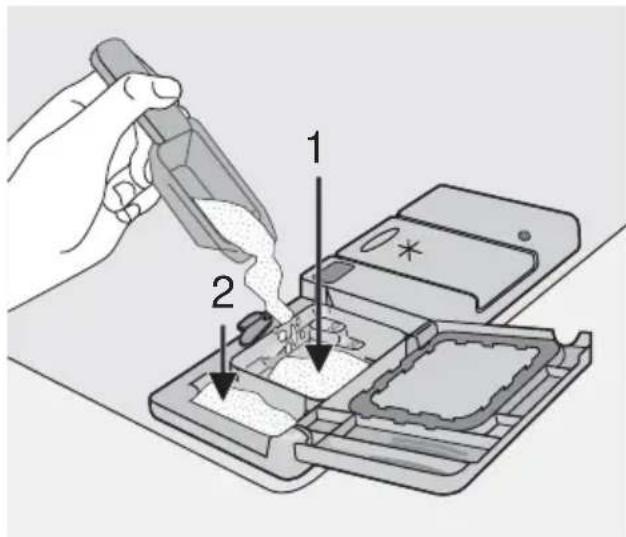

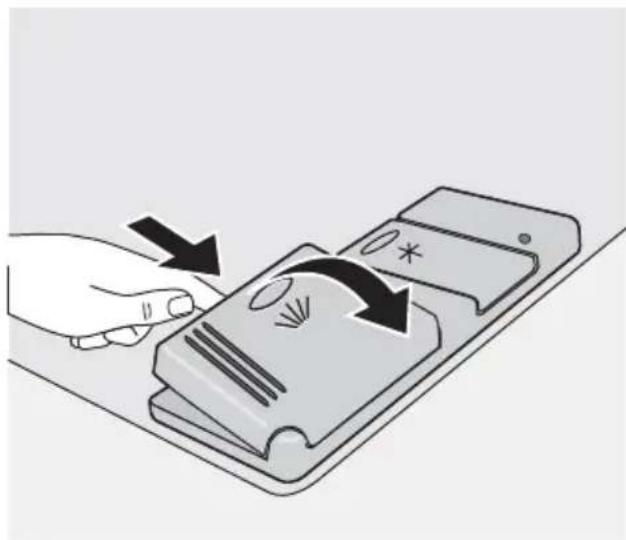

• Füllen Sie Reinigungsmittel ein.
• Wahlen Sie ein für Besteck und Geschirr geeignetes Spulprogramm.
• Starten Sie das Spülprogramm.

Wischen Sie verschüttetes Klarspulmitel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spulzyklus zu vermeiden.

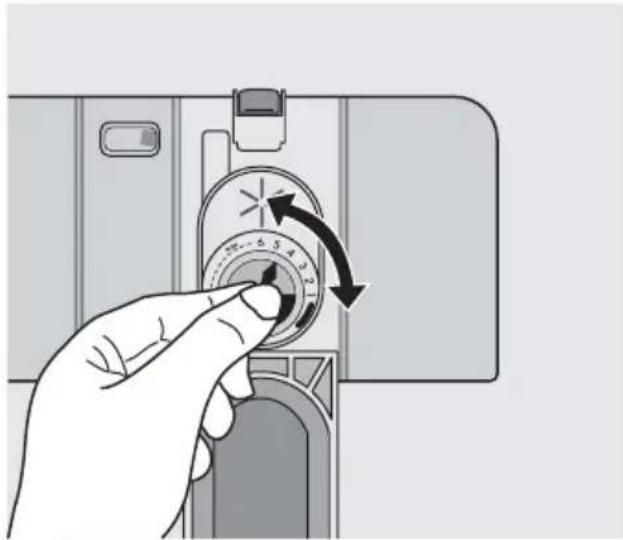

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspulmitteldosierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Glasern und Messerklingen zu setzen sind.

Hilfreiche Hinweise und Tipps

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gereinigt werden.

Vor dem Laden des Geschirrs:

• Speisereste und Abfall entfern.

• Töpfe mit angebrannten Speiseresten einweichen

• Beachten Sie beim Laden des Geschirrs und Bestecks folgenden:

Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.
- HohlgefäBe mit der Öffnung nach unter einlagen, so dass sich in den Behältern kein Wasser ansmeln kann.
- Geschirr und Besteckteile)durfen nicht ineinander liegen oder sich gegenseitig abdecken.
- Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

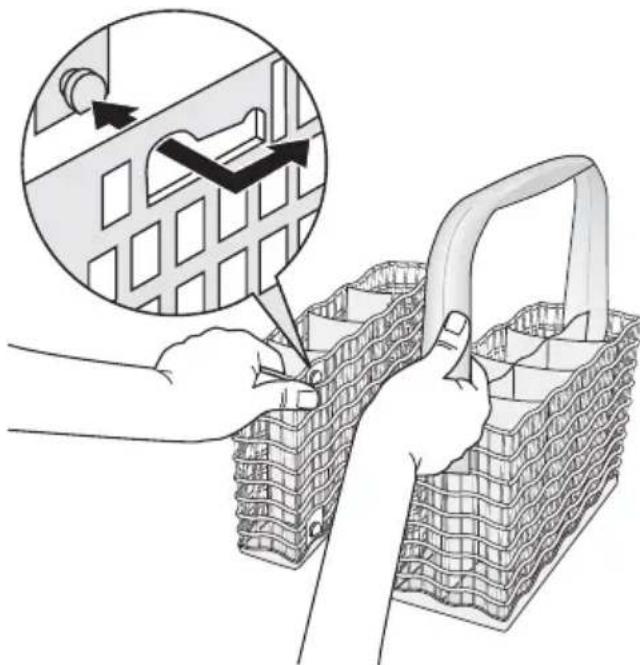

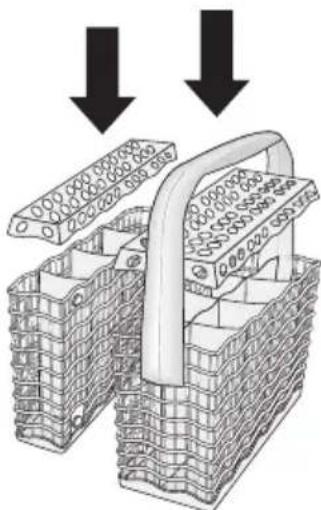

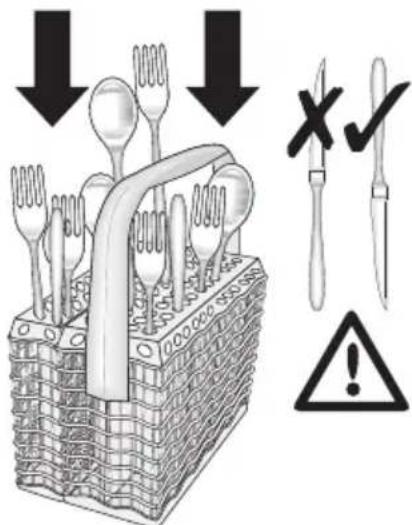

• Kleine Gegenstände in den Besteck-korb legen.

• Kunststoffgeschirr und Töppe mit Antihaft-beschichtung neigen dazu, Wassertropfen zusückzuhalten; diese Art Geschirr trock-net deshalb schlechter als Porzellan und Edelstahl.

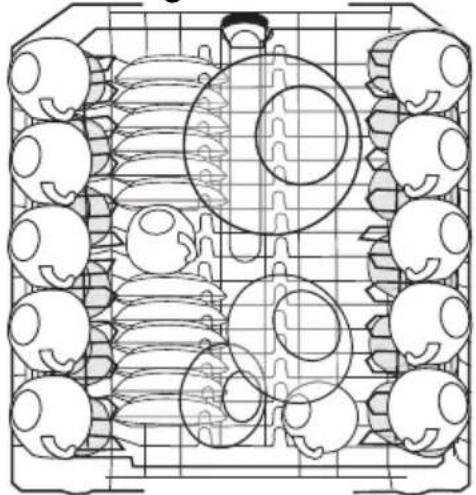

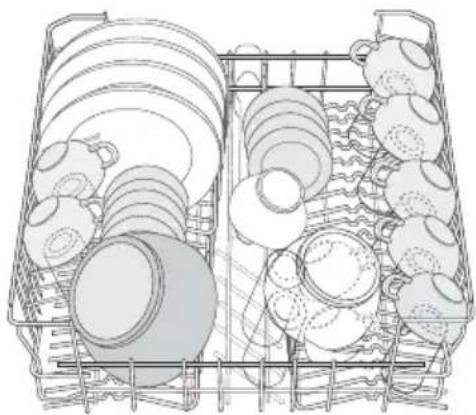

• Leichte Gegenstände (Kunststoffschuseln usw.) so im Oberkorb anordnen, dass sie nicht verrutschen konnen.

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüller ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen.
• Nicht hitzebestandige Kunststoffeile.
• Alteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.
• Gekleble Geschirr- oder Besteckteile.
  Zinn-bzw. Kupfergegenstände.
• Bleikristallglas.
• Rostempfindliche Stahlteile.
• Fruhstücksbrettchen.

• Gegenstände aus Kunstfasern.

• Reinigen Sie Steingut nur dann im Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.

• Glasierte Muster können bei erhöfem Spulen ihren Glanz verlieren.
• Silber- und Aluminiumteile neigen zu Verfärbungen: Speisereste wie Eiweiß, Eigelb und Senf verfarben Silber und hinterlassen darauf oft Flecken. Entfern den Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch gespüt wird.

Laden von Besteck und Geschirr

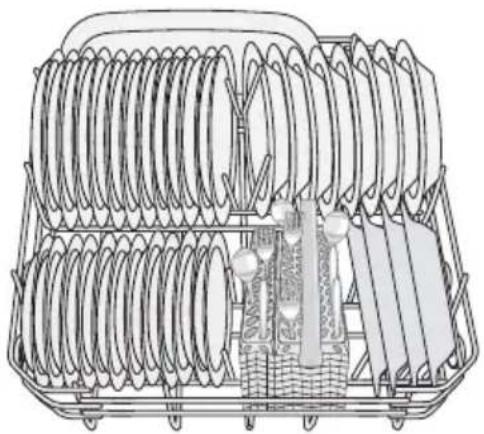

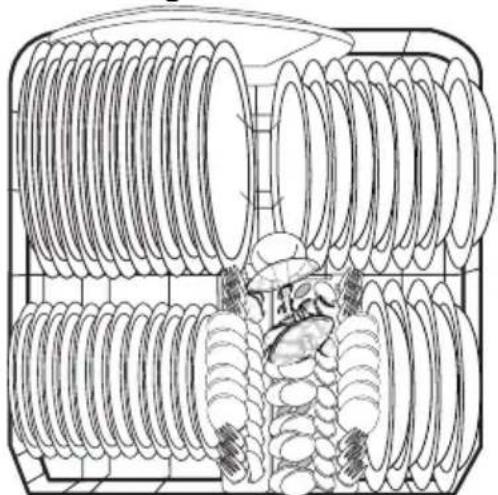

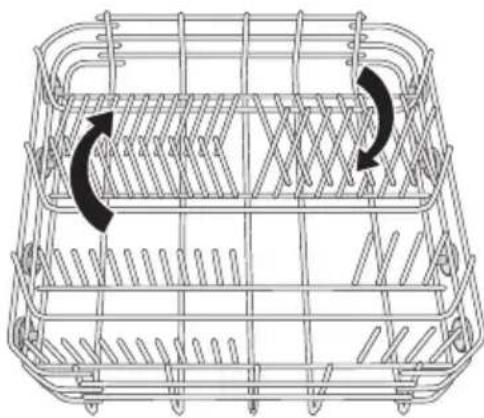

Unterkorb

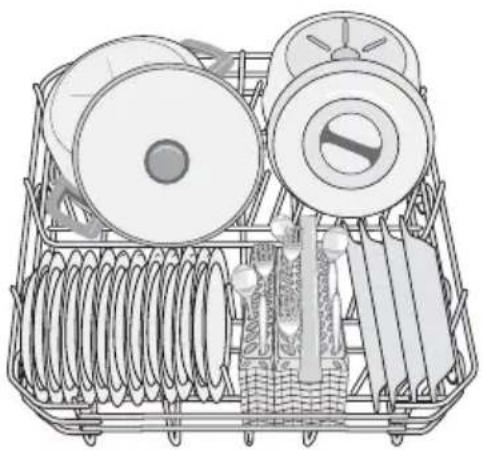

Der Unterkorb ist zur Aufnahme von Kochtopfen, Deckeln, Tellern, Salatschusseln, Besteck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindiert werden.

Die Stachelreihen des Unterkorbs können zum Laden von Töpfen, Pfannen und Schüssein flach umgeklapt werden.

Besteckkorb

! Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnahmen von scharfen Gegenständen wie Messern.

Gabeln und Löffel in den Herausnehmbaren Besteckkorb stellen; bzw. sollen den Griffe der Gabeln nach unten und die Griffe der Messer nach oben gerichtet sein.

Falls die Griffe auf der Unterseite aus dem Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.

Mischen Sie Löffel mit anderen Besteck, so können sie nicht zusammenleben.

Für ein optimales Spülergebnis empfehlen wir Ihnen die Verwendung des Besteckgitters.

Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können diese halten werden.

Der Besteckkorb besteht aus zwei Teilen, die bei Bedarf getrennt werden konnen. Schieben Sie die beiden Häften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander.

Zum Zusammensetzen auf die entgegengesetzte Weise vorgehen.

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (bis zu 24 cm Durchmesser), Salatschusseln, Tassen, Glasern, Töpfen und Deckeln bestimmt.

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Die Teller nur in den hinteren Teil des Oberkorbs stellen. Nach vorne gekippt stellen.

Langstielige Glaser konnen umgedreht in die Tassenablagen gestellt werden.
Für größere Gegenstände konnen die Tassenablagen umgeklappt werden.

Vergewissern Sie sich vor dem Schlieben der Tur, dass die Spruharme beim Drehen nicht durch Geschirr befindert werden.

Hohenverstellung des Oberkorbs

Sehr große Platten können zum Spüssen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im Unterkorb
	Oberkorb	Unter-korb
Bei angehobenem Oberkorb	20 cm 31 cm

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspulmaschinen.

Maximale Geschirrhöhe im Unterkorb
	Oberkorb	Unter-korb
Bei abgesenktem Oberkorb	24 cm 27 cm

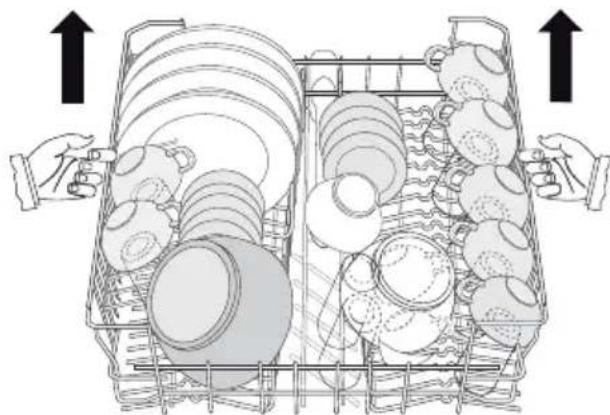

So bringen Sie den Korb in die obere Position:

1. Den Korb bis zum Anschlag Herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die ursprüngliche Position zubringen:

1. Den Korb bis zum Anschlag Herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.
   i Verstellen Sie die Korbhöhe nie nur auf einer Seite Die Tassen konnen beim Korb in der oberen Position nicht auf die Tassenablage gestellt werden.
   Schlieben Sie nach dem Beladen immer die Tur des Gerätes; eine offene Tur stellt stets eine Unfallgefahr dar.

Befolgen Sie die Herstellerangaben für Dosierung und Aufbewährung auf den Packungen.

Die Verwendung der richtigen Dosierung der Reinigungsmittel tragt zum Schutz der Umwelt bei.

Füllen Sie Reiniger ein

1. Öffnen Sie den Deckel.

1. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die Dosiermarkierungen: 20 = ca 20 g Reiniger 30 = ca 30 g Reiniger.

Funktion "Multitab"

Dieser Geschirrspüler ist mit der Funktion "Multitab" ausgerüstet, die die Verwendung von "Multitab" Kombi-Reinigungstabletten gestattet. Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungs-, Klar

1. Bei Programmen mit Vorspluten zusätzlichen Reiniger (5/10 g) in die Vorspulkammer (2) fullen.
   Dieser Reiniger wird in der Vorspulphase verwendet.
   Verwendung von Reinigertabs; Legen Sie die Tabletten in das Fach (1)
2. SchlieBen Sie den Deckel und drucken Sieihn an, bis er einrastet.
   Reinigertabletten der verschiedenen Hersteller lose n sich mit entsprechlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus thisem Grund nicht ihre volle Waschkraft bei kurzen Spulprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstablettenden langere Spulprogramme, um sieher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

spül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" usw.) können sie auch andere Zusätze enthalten.

Stellen Sie sicher, dass diese Reinigungstabletten für ihre Wasserhärte geeignet sind.

Siehe hierzu die Herstellerangaben.

Nach der Auswahl bleibt diese Funktion auch für die folgenden Spulprogramme eingeschaltet.

Bei der Anzahl dieser Funktion wird der Zufluss von Klarspuler und Salz von den betreffenden Behältern automatisch gespert; die Kontrollampen für Klarspuler und Salz sind ebenfalls ausgeschaltet.

Wenn Sie die "Funktion Multitab" verwenden, kann sich die Dauer des Spulprogramms ändern.

Ein-/Abschalten der Funktion "Multitab" vor dem Beginn eines Spülprogramms. Nach dem Programmstart kann die Funktion "Multitab" NICHT mehr geändert werden. Wenn Sie die "Funktion Multitab"löschen möchten, müssen Sie zunächst die Programmeinstellunglöschen und danach die "Funktion Multitab" abschalten. In thisem Fall müssen Sie ein Spülprogramm (und die gewünschten Optionen) neu einstellen.

Ein-/Abschalten der Funktion Multitab

Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E) so lange, bis die Kontrollampe der Funktion Multitab aufleucht. Dies zeigt an, dass die Funktion aktiv ist.

Zum Abschalten der Funktion die gleichen Tasten nochmals drucken, bis die Kontrollampe des Symbols der Funktion "Multitab" erlischt.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgenden:

1. Füllen Sie den Klarspūldosierer mit Klarspüler auf.
2. Schalten Sie den Klarspuldosiererein.

3. Bringen Sie den Klarspuldosierer in Stellung 2.

4. Das Ein-/Abschalten des Klarspuldosierers ist nur bei aktiver Funktion Multitab möglich.

Ein-/Abschalten des

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C so lange, bis die Kontrollampen der Funktionstasten A, B und C zu blinken beginnen.
3. Drücken Sie Funktionstaste B. Die Kontrollampen der Funktionstasten A und C erlösen, während die Kontrollampeder Funktionstaste B weiterhin blinkt.
4. Drücken Sie zum Einsatzen des Klarspuldosierers erneut Taste B. Die Kontrollampe Programmende leuchtet auf und zeigt damit an, dass der Klarspuldosierer eingeschaltet wurde.
5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.
6. Führer Sie zum Abschalten der Klarsprüldosierung die vorangehenden Anweisungen aus, bis die Kontrollampe Proprogrammende erlischt.

i Wenn Sie sich dafür entscheiden, wiedernormale Reinigungsmitteln zu verwenden, vergessen Sieitte nicht:

1. Die Funktion "Multitab" abzuschalten.
2. Den Klarspüler- und Salzbehälter wieder zu fällen.
3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
4. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.
5. Einstellung der Klarspuldosierung.

Auswahlen und Starten eines Spülprogramms

Wahlen Sie das Spulprogramm und die Zeitvorwahr bei etwas geöffneter Tur. Der Programmstart oder der Ablauf der Zeitvorwahr setzen erst nach dem Schlieben der Tur ein. Bis

dahin konnen die Einstellungen noch geändert werden

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim Drehen nicht behindiert werden.

2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.

3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle "Spülprogramme"). Die Kontrollampe des ausgewählten Programms leuchtet auf. Schließen Sie die Tur des Geschirrspuliers; das Programm startet automatisch.

Einstellen und Starten des Programms mit der Zeitvorwahr

1. Nachdem Sie das Spülprogramm ausgewählten haben, drücken Sie die Zeitvorwahltaste für die Startzeitverzögerung, bis die Kontrollampe für die gewünschte Anzahl an Stunden (3 oder 6 Stunden) blinkt. Die Startvorwahl-Anzeige beginnnt zu leuchten.
2. Schließen Sie die Tür des Geschirrspuliers. Der Ablauf der Zeitvorwahr beginnt jetzt automatisch.
3. Der Ablauf der Zeitvorwahr wird in 3 Stunden-Schritten heruntergebnigt.
4. Nach Ablauf der Zeitvorwahr beginnt das Spulprogramm automatisch. Die Startvorwahr-Anzeigeleuchte erlischt.

i Das Offnen der Tur unterbricht den Ablauf der Zeitvorwahl. Schlieben Sie die Tur des Geschirrspulers; der Ablauf der Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.
! Warning! Unterbrechen oder löschen Sie ein laufendes Spulprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Offnen der Tur kann—heßer Dampf entweichen. Öffnen Sie die Tur vorsichtig.

Entladen des Geschirrspulers

• Heiβes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropf.

Unterbrechen eines laufenden Spulprogramms

• Offnen Sie die Tur des Geschirrspulers; das Programm hält an. Schließen Sie die Tur des Geschirrspulers; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Abbrechen eines laufenden Spülprogramms oder einer laufenden Zeitvorwahr

• Drücken Sie gleichzeitig die beiden Funktionstaten B und C solange, bis alle Kontrollampen der Programmwahltasten leuchten.
• Wenn Sie eine Zeitvorwahr ausschalten, wird damit auch die Auswahl des Spulprogramms aufgehoben. In dieser Fall mussen Sie das Spulprogramm erneut einstellen.
• Soll ein neues Spulprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefällt ist.

Endespulprogramms

• Der Geschirrspüller stoppt automatisch, und ein Signatton zeigt das Ende des Spülpromegams an.
• Offnen Sie die Tür des Geschirrspulers. Die Kontrollampe Programmende leuchtet.
  Die Kontrollampe des soeben beendeten Programms leuchtet weiter.
• Schalten Sie den Geschirrspüller aus.

• Offnen Sie die Tur des Geschirrspulers einen Spaltbreit und warten Sie eine Minute, bevor Sie das Geschirr enthalten; auf diese Weise kühlt das Geschirr rascher ab und die Trockenwirkung wird verbessert.

• Auf den Wänden und der Tür des Geschirrspulers kann sich Kondenswasser absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

i Nach dem Ende des Spulprogramms sollen Sie den Netzstecker

des Gerätes ziehen und den Wasserhahn schlieben.

Spulprogramme

Spulprogramme

Programm Grad der Ver-schmutzung		Spülgut Programmmbeschreibung
	Stark ver-schmutzt	Geschirr, Besteck, Töpfe, Pfannen	Vorsprülung Hauptspülgang bis zu 70°C 2 Zwischensprüfung Klarsprüfung Trocknen
Auto1)	Beliebig Geschirr,	Besteck, Töpfe, Pfannen	Vorsprülung Hauptspülgang bis zu 45°C oder 70°C 1 oder 2 Zwischenklarsprüfung Klarsprüfung Trocknen
1h)	Leicht ver-schmutzt	Geschirr und Besteck	Hauptspülgang bis zu 55°C 1 Zwischensprüfung Klarsprüfung
Quick 30® 2)	Normal / leicht verschmutzt	Geschirr und Besteck	Hauptspülgang bis zu 60°C Klarsprüfung
3)	Normal ver-schmutzt	Geschirr und Besteck	Vorsprülung Hauptspülgang bis zu 50°C 1 Zwischensprüfung Klarsprüfung Trocknen

1) Wahlend des Auto Spülprogramms wird der Verschmutzungsgrad des Geschirrs durch den Grad der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind untersiedlich; je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur weniger oder stärker verschmutzt ist. Die Wassertemperatur wird automatisch auf 45^ bis 70^ eingestellt.
2) Ideal, wenn der Geschirrspulier nur teilweise beladen ist. Dies ist das perfekte tägliche Spulprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessengeschirr damit Besteck spulen möchte.
3) Testprogramm für Testinstitute.

Verbrauchswerte

Programm Program	Rammdauer (in Minutes)	Energieverbrauch (in kWh)	Wasser (in Liter)
	80 - 90 1,6 - 1,8 22 - 24
Auto	90 - 130 1,1 - 1,7 12 - 23
1h	45 - 55 1,0 - 1,2 11 - 12
Quick 30°	30 0,9 9
	150 - 160 1,0 - 1,1 12 - 13

Die Verbrauchswerte sind als Richtwerte angegeben, die von dem Druck und der Temperatur des Wassers, den
Schwankungen der Stromversorgung und der Geschirrmenge abhängen.

Reinigung und Pflege

Filterreinigung

Die Filter mussen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spulergebnis.

Warning! Vergewissern Sie sich vom dem Reinigen der Filter, dass die Maschine ausgescheltet ist.

1. Öffnen Sie die Tur und entfern den Unterkorb.
2. Das Filtersystem des Geschirrspulers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie das Filtersystem mit dem Griff des Mikrofilters.

1. Drehen Sie den Griff um 1/4 Umdrehung nach links undziehen Sie das Filtersystem Heraus

1. Fassen Sie den Grobfilter (A) am Handgriff undziehen Sieihn aus dem Mikrofilter (B).
2. Reinigen Sie alle Filter sorgfältig unter flieBendem Wasser.
3. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beiden Seiten sorgfältig.

1. Setzen Sie das Filtersieb wieder in den Spülraumboden ein und vergewissem Sie sich, dass es fest sitzt.
2. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden Filter zusammen.
3. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spulraumboden hervorragt.
   Benutzen Sie den Geschirrspulier NIEMALS ohne die Filter. Falsches Einsetzen der Filter führt zu schlechten Spulergebnissen und kann Schaden am Gerät verursachen.
   i Versuchen Sie NIE, die Spruharme auszubauen.

Eventuell durch Schmutz verstopfte Loocher der Spruharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metalschwämmen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Turen und des Reinigungsmittel- und Klarsprücherbehalters regelmäßig mit einem feuchten Tuch.

Alle 3 Monate sollen den Sie das Spulprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spulmitteln ausführten.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspulers sollen den Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schlieben Sie den Wasserhahn.
2. Öffnen Sie die Tur einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.
3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüller nicht in einem Raum auf, in dem die Temperatur unter 0^ absinkt. Soltte dies nicht vermeidbar sein, die Maschine entleeren, die Geräte tür schlieben,

den Wasserzulaufschlauch entfern und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Netzsteckerziehen.
2. Den Wasserhahn schlieben.
3. Den Wasserzulauf- und den Ablaufschlauch abnehmer.
4. Ziehen Sie das Gerät zusammen mit den Schläuchen hereus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an.

Einige Störungen können durch nachlüssige Instandhaltung oder Versehen bedingt sein und mit Hilfe der in der folgenden Tabelle be

schriebenen Hinweise ohne Hilfe des Kundendienstes behoben werden.

Schalten Sie den Geschirrspuler ab, öffnen Sie die Tur und führen Sie folgende Kontrollen durch.

Fehlercodes und Störungsanzeige	Mögliche Ursachen und Abhilfe
Die Kontrollampe für das laufende Programm blinkt ständigDie Kontrollampe Programmende blinkt 1 Malakustische SignalabfolgeDer Geschirrspäler füllt kein Wasser ein	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.Den Wasserhahn reinigen.Der Wasserhahn ist geschlossen.Drehen Sie den Wasserhahn auf.Der Filter (soweit vorhanden) in der Schlauch-verschraubung des Wasserzulaufs ist verstopft.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist nicht richtig ver-legt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollie-ren.
Die Kontrollampe für das laufende Programm blinkt ständigDie Kontrollampe Programmende blinkt 2 Malakustische SignalabfolgeDer Geschirrspäler pumpt nicht ab	Der Siphon ist verstopft.Den Siphon reinigen.Der Wasserzulaufschlauch ist nicht richtig ver-legt oder geknicht oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollie-ren.
Die Kontrollampe für das laufende Programm blinkt ständigDie Kontrollampe für Programmende blinkt 3 Malakustische SignalabfolgeDie Aquasafe-Einrichtung ist ausgelöst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Störung mögliche Ursachen
Das Programm startet nicht	• Tür des Geschirrspulfers nicht richtig geschlossen. Schließen Sie die Tür des Geschirrspulfers. Netzstecker nicht eingesteckt. Netzstecker einstrecken • Die Sicherung der Hausinstallation ist durchge-brannt. Sicherung ersetzen. Zeitvorwahr eingestellt. Löschen Sie die Zeitvorwahr, wenn das Ge-schIRR sofort gewaschen werden soll.
Schließen Sie nach diesen Kontrollen die Tür des Geschirrspulfers und schalten Sie das Gerät ein. Das Programm wird an dem Punkt fortge-setzt, an dem es unterbrochen wurde. Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt. Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sieitte den Kundendienst. Wenden Sie sichitte an den Kundendienst und machen Sie folgende Angaben: Modell	(Mod.), Produktnummer (PNC) und Serien-nummer (S.N.). Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspuliertür ersichtlich. Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben: Modell (Mod). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Produkt-Nummer (PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Serien-Nr. (S.N). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ablaufschlauch falsch verlegt. Verschlusskappe des Salzbehalters nicht richtig geschlossen.
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht sauber	• Wahl eines falsen Spülprogramms. • Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspüt werden. Die Körbe dürfen nicht überladen werden. • Falsche Beladung befindert die Drehung der Sprüharme. • Die Filter im Spülraumboden sind verstopf oder falsch eingesetzt. • Zu hohe oder zu geringe Reinigungsmitteldosierung. • Kalkbeläge auf dem Geschirr können folgende Ursache haben; der Salz-behälter ist leer oder falsche Einstellung des Wasserenthärters. • Ablaufschlauch falsch verlegt. • Verschlusskappe des Salzbehalters nicht richtig geschlossen.
Das Geschirr ist Nass und glanzlos	• Es wurde kein Klarspüler verwendent. • Der Behälter für Klarspüler ist leer.
Schlieren, Streifen, milchige Flecken oder blauschim-mernder Belag auf Gläsern und Ge-schIRR	• Klarspülerdosierung reduzierten.
Eingetrocknete Wassertropfen auf Gläsern und Ge-schIRR	• Klarspülerdosierung erhöhen. • Die Ursache kann beim Reinigungsmittel liegen.itte wenden Sie sich an den Kundendienst des Reinigungsmittel-Herstellers.
Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kun-dendienst.
Technische Daten

Abmessungen Breite in cm 59,6
Höhe in cm 81,8 - 89,8
Tiefe in cm 55
Elektrischer Anschluss - An-schlussspannung - Gesamtleis-tung - Sicherung	Die Daten der elektrischen Anschlusswerte finden sich auf dem Ty-penschild am Innenrand der Geschirrspülertür.
Wasserdruck Mindestdruck 0,05 MPa (0,5 bar)
Höchstdruck 0,8 MPa (8 bar)
Kapazität Gedecke 12

Hinweise für Prüfinstute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspulerbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden.

Volle Beladung: 12 Maßgedecke
Reinigungsmitteldosierung: 5 g + 25 g (Typ B)
Klarsprüereinstellung Position 4 (Typ III)

Anordnung des Oberkorbs

Anordnung des Besteckkorbs

Anordnung des Unterkorbs

Gerät aufstellen

! Warning! Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installaturen ausgeführrt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.

Der Geschirrspüler ist zum Einbau unter einer Kuchen-Arbeitsplatte bestimmt.

Achtung! Halten Sie sich für den Einbau des Geschirrspulers und der Anbauplate strekt an die Anweisungen auf der beiliegenden Schablone.

Es sind keine Luftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.

Der Geschirrspüler ist mit hohenverstellbaren Füßen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Stellen Sie vor dem Einbau des Geschirrspulers in die Kuchenzeile sicher, dass der Wasser-, der Ablaufschlauch und das Netzkabel weder geknigt noch gequetscht werden.

Fixieren des Geschirrspulers

Der Geschirrspüler muss gegen unbeabsichtigtes Kippen geschützt werden.

Aus thisem Grund ist Sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Kuchenschränken/möbeln usw.) befestigt ist.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung darauf, dass die Tur Wasserdicht schlieBt.

Bei richtiger Ausrichtung darf die Tur beim Öffnen auf keiner Seite des Kuchenmobels anstoßen.

Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfübe nachstellen.

Wasseranschluss

Wasserzuleitung

Das Gerät kann mit Warmwasser (max. 60^ ) wie auch mit Kaltwasser gespeist werden. Mit einer Warmwasserversorgung konnen Sie unter Umständen deutlich Energie sparen. Allerdings kommt es darauf auf an, wie das Warmwasser aufbereitet wird. (Wirempfehlen alternative Energiequellen, die besonderss umweltfreundlich sind wie zum Beispiel Solar- bzw. Photovoltaikanlagen oder Windenergie).

Wenn Sie den Anschluss selbst durchführten: die Kopplungsmutter des Wassereinlaufschlauchs des Gerätes ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-Block. Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in ihrem Gebiet informieren.

Der Wasserzulaufschlauch damit beim Anschluss nicht geknicht, gequetscht oder verdreht werden.

Falls das Gerät mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlüssen wird, lessen Sieitte vor dem Anschluss des Zulaufschlauchs eine Minute lang Wasser durch diesen fließen.

Falls das Gerät mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, halten Sieitte vor dem Anschluss des Zulaufschlauchs weniger Minutes lang Wasser durch diesen fließen.

i BENUTZEN Sie KEINE Anschlusschläuche von Altgeräten.
i Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zusücklaufen kann. Das Gerät entspricht den gütigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheitsventil in der Höhe des Wasserhahns. Der Wasserschlauch steht davon nur während der Versorgung des Geschirrspulers unter Druck. Sobald der Wasserschlauch zu lecken beginnnt, unterbricht das Sicherheitsventil die Wasserversorgung. Berücksichtigten Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.
• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.
• Ein Zulaufschlauch mit Sicherheitsventil darf nur von einer Fachkraft des Kunden-dienstes ersetzt werden.

! Warnung! Gefährliche Spannung

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; bzw. den Schlauch an der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Ablaufschlauch kann nach rechts oder links verlegt werden

Stellen Sie sicher, dass der Ablaufschlauch nicht geknicht oder gequetscht wird, da das den Wasserablauf befindern oder verlangsamen kann.

Der Spülbeckenstöpselarfwährend des AbpumpensdesGeratesnichteingesetzt sein，da dadurchdas Wasserwieder in die Maschine gesaugt werden kann.

Bei Verwendung eines Verlängerungsschlauchs darf der Innendurchmesser nicht kleiner sein als der des mitgelieferten Ablaufschlauchs.

Ebensoarf der Innendurchmesser der Verbindungen fur den Anschluss an den Ablauf nichtkleiner sein als der Durchmesser des mitgelieferten Schlauchs.

Wenn der Ablaufschlauch an einen Siphon unter einem Becken angeschlossen wird, muss die gesamte Kunststoffmembran (A) entfernt werden. Wird die Membran nicht vollständig entfernt, setzt sich der Ablaufschlauch im Laufe der Zeit durch Ablagerungen von Speiseresten im Siphon zu

i Unsere Geräte verfügen über eine Sicherheitseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon ihrer Spüle mit einem "Rückschlagventil" ausgestatt ist, kann dadurch der Ablauf Ihres Geschirrspulers beeinträchtigt werden. Sie sollen das Ventil davon entfern.

i Zur Vermeidung von Undichtigkeiten mussen die Wasseranschlüsse vollkom

men dicht sein.

Elektrischer Anschluss

Warning! Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor. Stellen Sie vor der ersten Benutzung des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose. Vielfachsteckdosen, Steckverbinder und Verlängerungskabel)dürfen

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffeile sind mit internationalen Abkürzungen wie z. B. >PE< , >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den communalen Entsorgungsstellen in den darauf vorgesehen Sammelbehältern.

! Warning! Vor der Entsorgung von Altgeräten: Netzsteckerziehen.

nicht verwendet werden. Es besteht Brandgebung durch Überhitzung. Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst. Der Stecker muss auch nach der Installation des Geschirrspulers zugänglich sein. Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker. Niemals am Netzkabelziehen. Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen sollenn.

• Das Netzkabel abtrennen und entsorgen.
• Das Turschloss entfern. Damit verhindern Sie, dass spielende Kinder sich einschlieben und gefährden konnen.

Contents

Safety information 70

Product description 71

Control panel 72

First use 73
